• Gainward GTX 780 Phantom

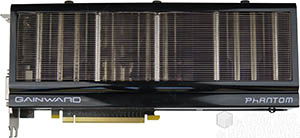

Gainward est un partenaire de longue date du caméléon qui a longtemps fait figure de référence pour ses modèles overclockés avant de rentrer dans le rang. Après une GTX 670 Phantom décevante, nous avons reçu la GTX 780 Phantom cette fois. Elle dispose d'un refroidisseur maison employant 3 ventilateurs axiaux de 75mm à 11 pâles dissimulés derrière une grille métallique incorporée dans un carter en plastique. La carte mesure 27,5 cm pour un PCB de 26,7 cm. On retrouve naturellement les 2 connecteurs SLi de rigueur sur les GTX 780 et la carte dépasse légèrement le Kg à 1010 g précisément.

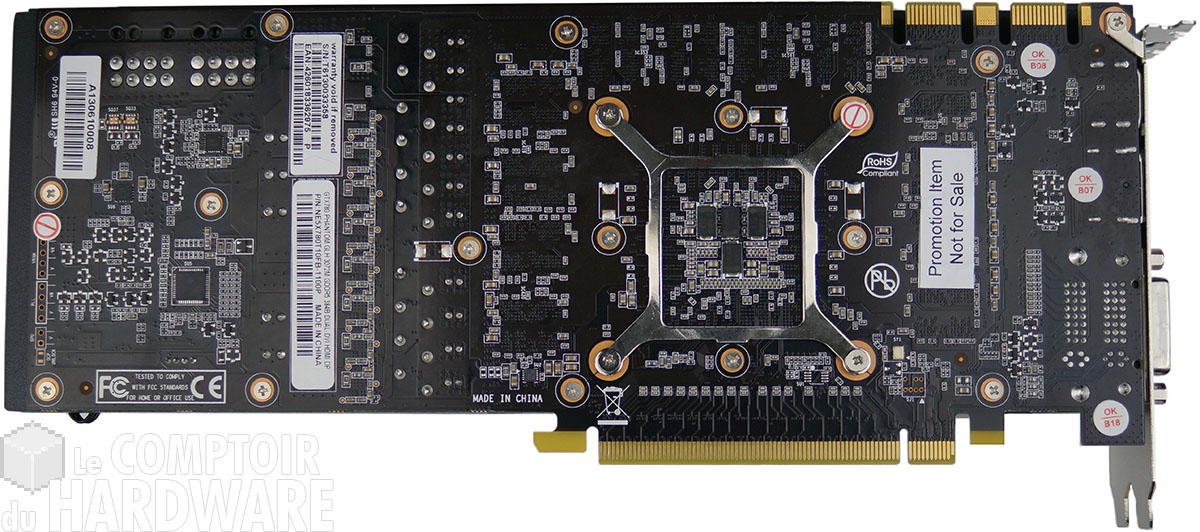

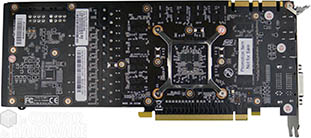

Gainward GTX 780 Phantom : face avant [cliquer pour agrandir]Gainward GTX 780 Phantom : face arrière [cliquer pour agrandir]

La GTX 780 Phantom de Gainward faces avant et arrière - Cliquer pour agrandir

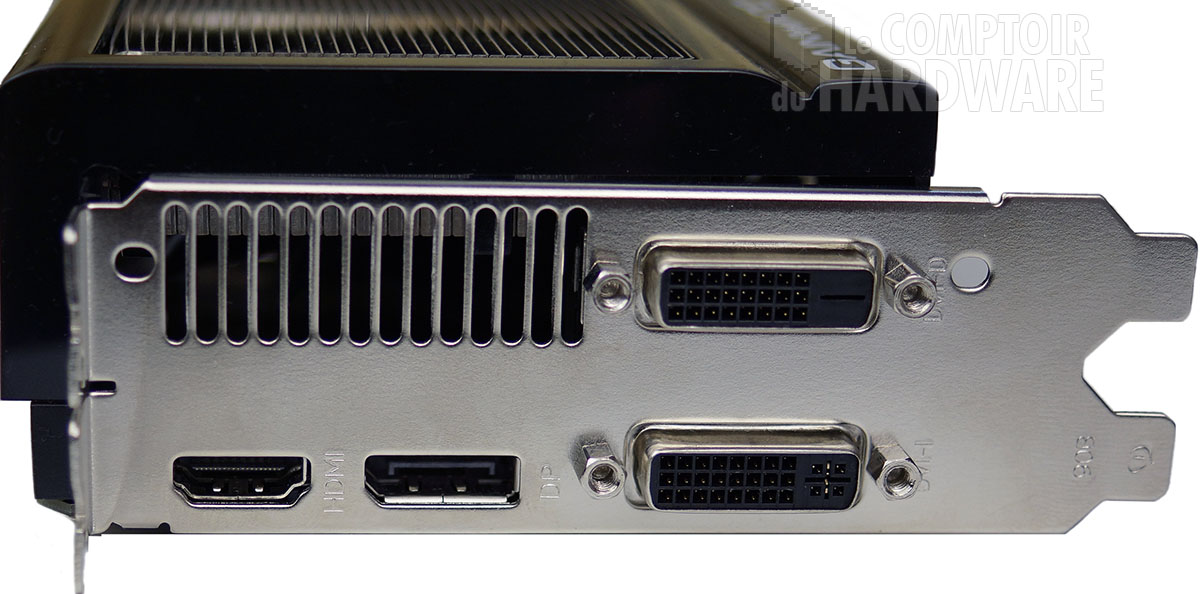

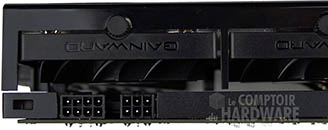

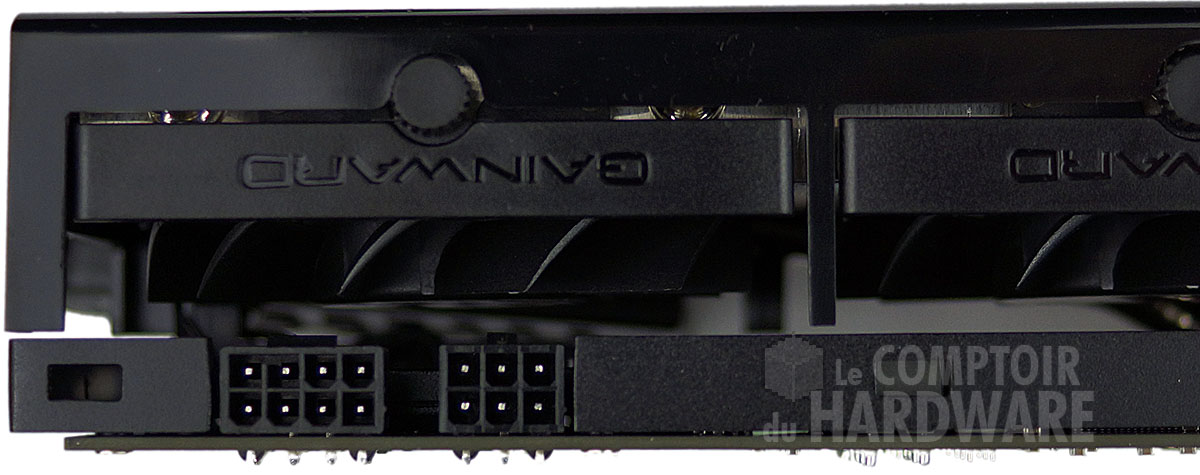

Côté panel c'est très proche de la version de référence avec 2 connecteurs DVI Dual Link en sus des HDMI 1.4a high speed et Display Port 1.2. L'évacuation de l'air chaud est toujours assurée au travers des découpes présentes sur la moitié de l'équerre supérieure. Malgré la présence de deux équerres de fixation, la carte dispose d'un refroidisseur plus proéminent, il faudra donc compter un troisième slot (1/2 slot plus précisément) indisponible une fois cette dernière installée. Côté alimentation, la carte de Gainward reprend la dotation standard des GTX 780 à savoir 6+8 pins positionnés sur la tranche de la carte. On note au-dessus des connecteurs la présence d'un des 3 ventilateurs ainsi qu'une étrange protubérance.



Gainward GTX 780 Phantom : connecteurs [cliquer pour agrandir]Gainward GTX 780 Phantom : alimentation [cliquer pour agrandir]

Connecteurs et alimentation - Cliquer pour agrandir

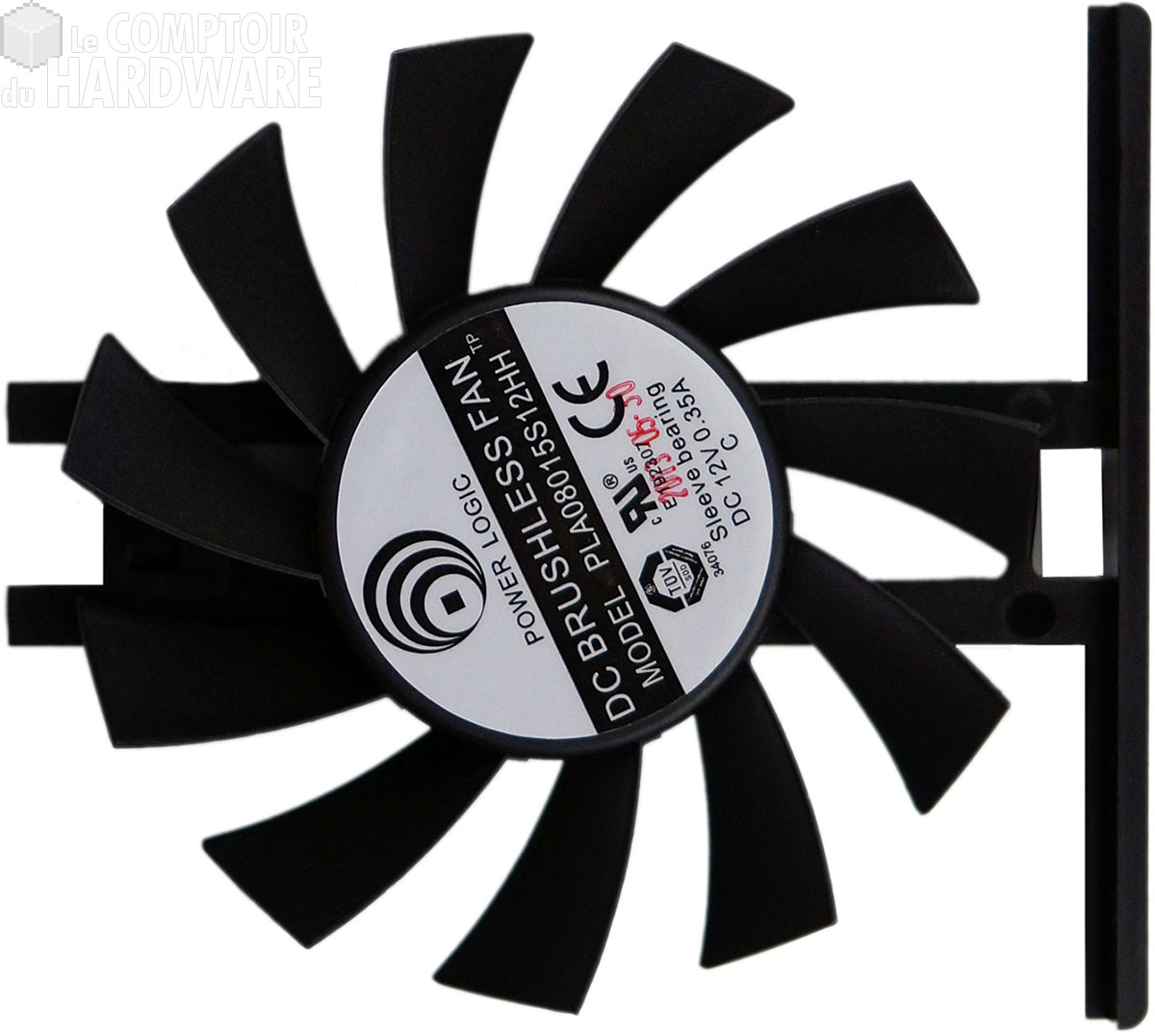

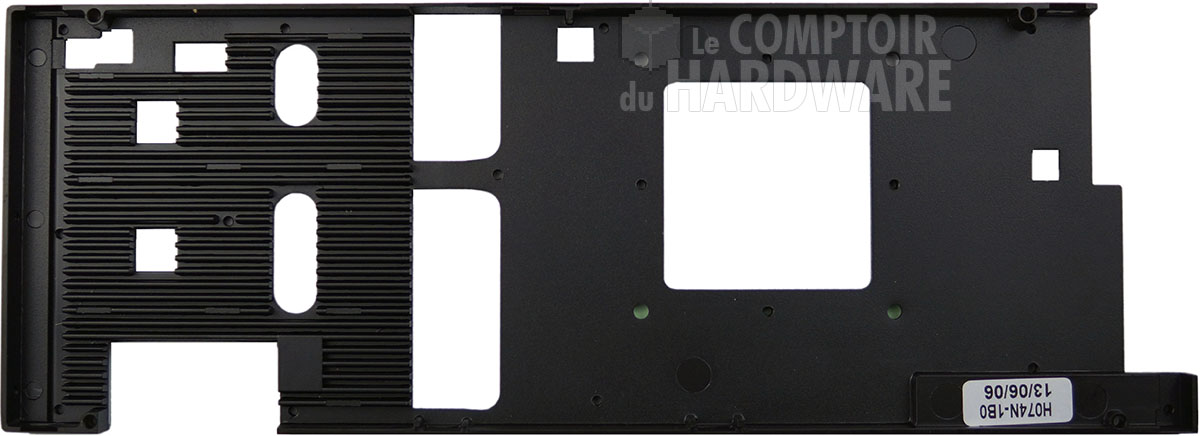

En fait, il s'agit de vis à main qui verrouillent les ventilateurs puisque ces derniers sont montés sur rails et donc extractibles ! Voilà une excellente idée qui permet un nettoyage aisé, voire un remplacement d'un ventilateur en cas d'usure (à vérifier s'il sera possible de se les procurer dans quelques années). L'alimentation de ce ventilateur sans cadre est assurée par un connecteur s'enfichant en bout de rail. Gainward a également pensé à refroidir les puces mémoire en sus des transistors de puissance, des pads thermiques assurant le contact entre tous ces éléments et le radiateur en aluminium qui profite du flux d'air direct des ventilateurs.



Gainward GTX 780 Phantom : ventilateurs amovibles [cliquer pour agrandir]Gainward GTX 780 Phantom : radiateur mémoire + transistors de puissance [cliquer pour agrandir]

Le refroidisseur et la carte dénudée - Cliquer pour agrandir

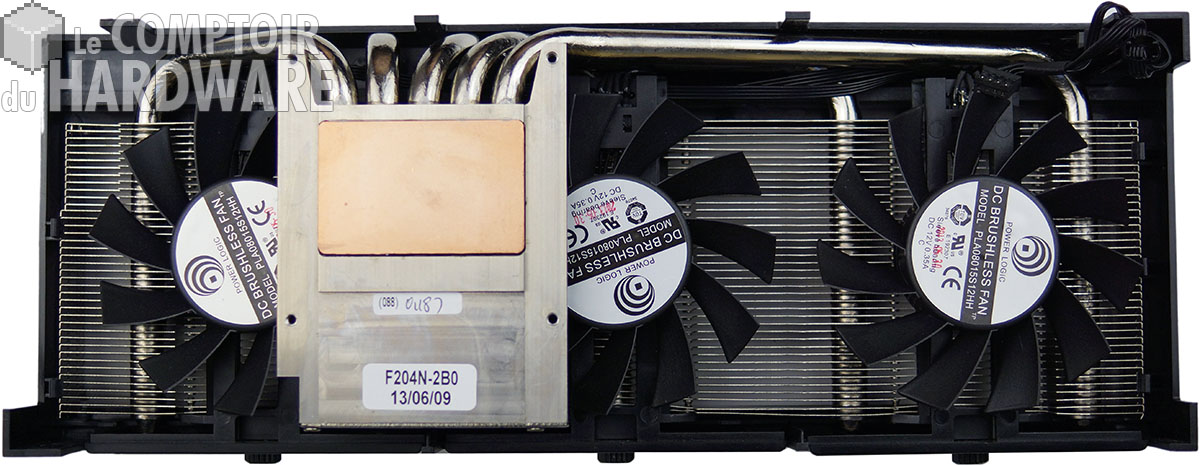

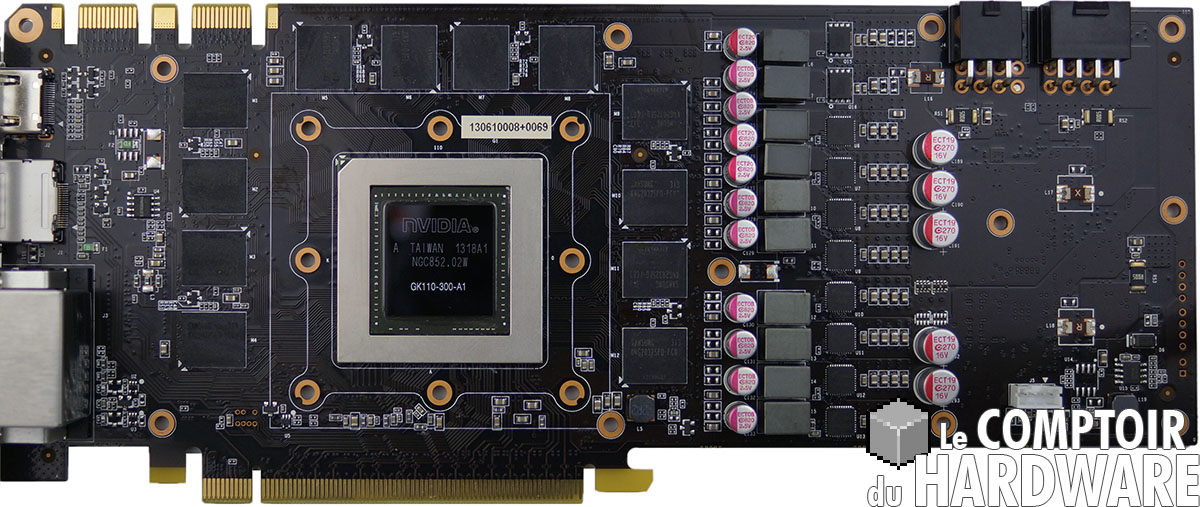

En effet, les 3 ventilateurs se retrouvent sous le radiateur, mais au lieu de souffler sur ce dernier, ils aspirent l'air au travers ce qui est généralement moins efficace... De plus, ce montage ne permet pratiquement pas d'extraction d'air chaud hors du boitier via les découpes de l'équerre, la carte de Gainward a donc tendance à échauffer davantage l'intérieur de notre tour de test ! Pour le reste, on retrouve une belle pièce d'aluminium d'où s'extraient 5 caloducs finissant au milieu des ailettes et surplombant une base en cuivre qui assurera le contact avec le GPU. La carte une fois dénudée laisse apparaitre le GK110 entouré de ses 12 puces mémoires et un étage d'alimentation travaillé.



Gainward GTX 780 Phantom : refroidisseur [cliquer pour agrandir]Gainward GTX 780 Phantom : carte nue [cliquer pour agrandir]

Le refroidisseur et la carte dénudée - Cliquer pour agrandir

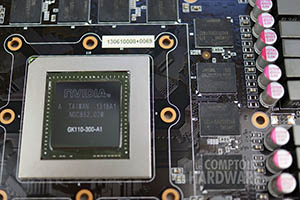

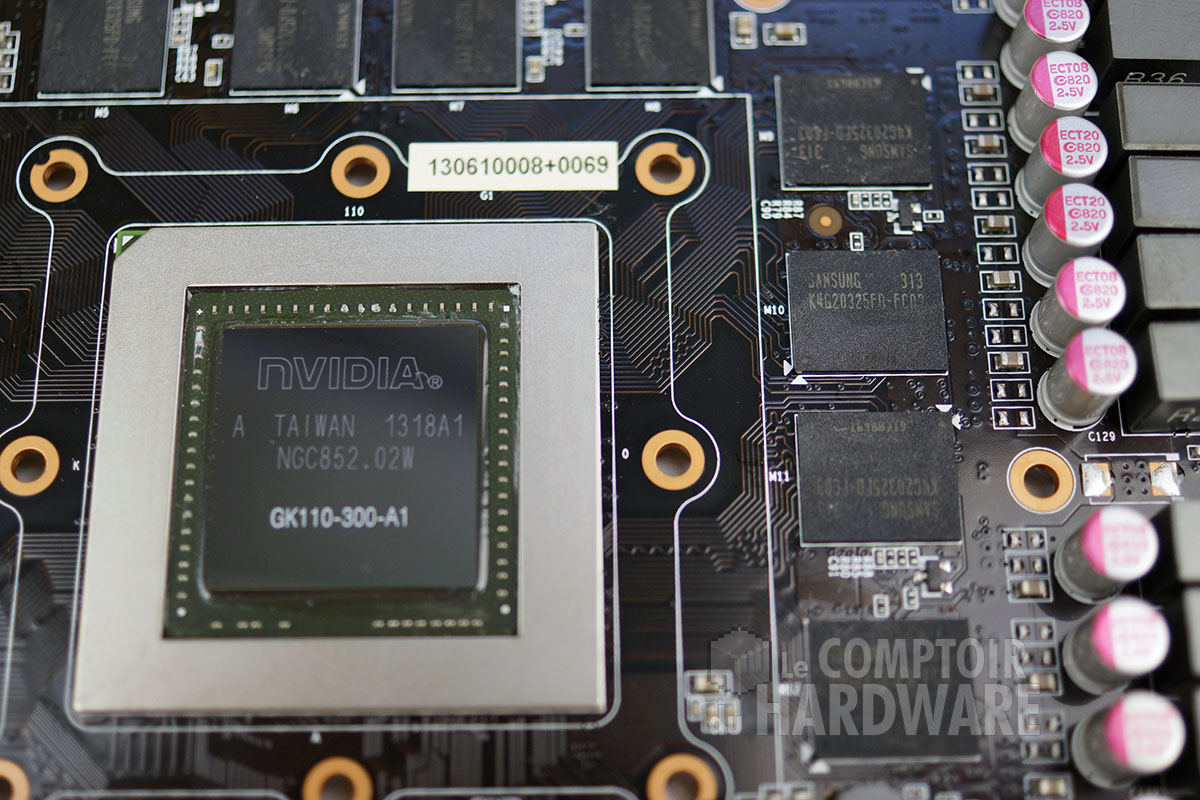

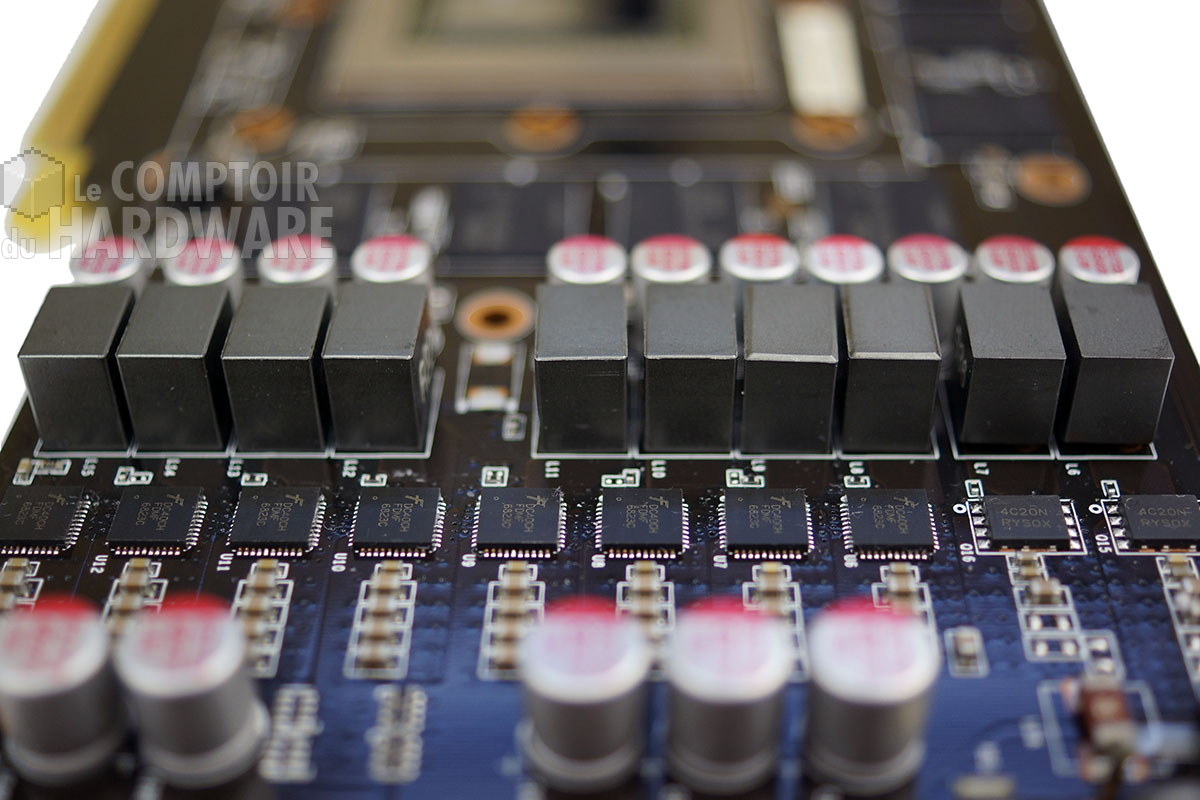

Ce dernier emploie 8 phases pour le GPU et 2 additionnelles pour la mémoire. Pour cette dernière Gainward a conservé le choix du caméléon à savoir des puces Samsung certifiées à 1,5 GHz.



Gainward GTX 780 Phantom :étage dalimentation [cliquer pour agrandir]Gainward GTX 780 Phantom : puces mémoire [cliquer pour agrandir]

L'étage d'alimentation - Cliquer pour agrandir

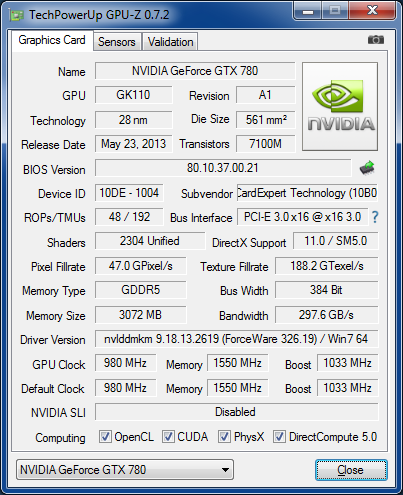

Que nous apprend GPU-Z sur la carte ? C'est bien un GK110-300 et donc amputé de 3 SMX qui est présent avec ses 2304 unités de calcul et 192 TMU, le bus mémoire et les ROP étant bien entendu au complet (384-bit et 48). Gainward a toutefois poussé les fréquences par rapport aux préconisations de nVIDIA : 980 MHz au lieu de 863 MHz pour le base clock et surtout + 10 bin au niveau de GPU Boost à 1033 MHz garantis ! En pratique le Boost se stabilise bien au-dessus sur notre exemplaire à 1110 MHz si la charge n'outrepasse pas le TDP. La mémoire a aussi le droit à un petit overclocking avec +50 MHz, bref Gainward a décidé d'envoyer du lourd pour sa Phantom.



GPU-Z Gainward GTX 780 Phantom

La carte vue par GPU-Z

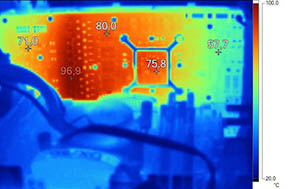

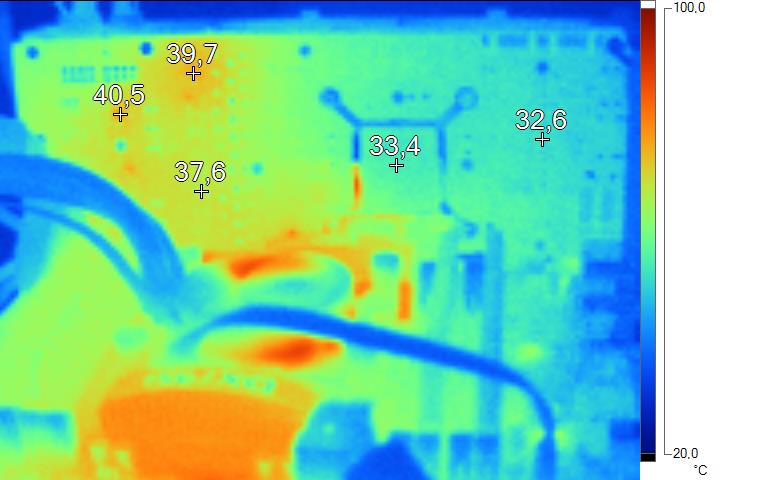

Comment se comporte le refroidisseur spécifique du constructeur sur ce modèle ? Pour cela nous faisons de nouveau appel à notre caméra thermique Fluke TI110. Au repos, comme toujours, c'est de l'étage d'alimentation que se dégage légèrement plus de chaleur, il en est de même en charge avec près de 97°c au dos de ce dernier. Le GPU se stabilise aux environs de 76°c, sachant qu'il y a au dos de ce dernier trois composants qui vont au-delà de 80°c.



Imagerie Thermique Gainward GTX 780 Phantom au repos [cliquer pour agrandir]Imagerie Thermique Gainward GTX 780 Phantom en charge  [cliquer pour agrandir]

Thermographie infrarouge au repos et en charge - Cliquer pour agrandir

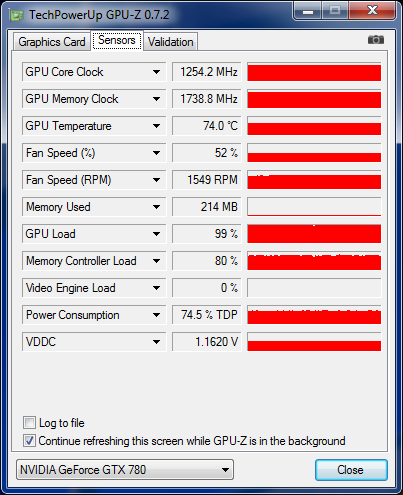

Notre Gainward GTX 780 Phantom est-elle coopérative quand il s'agit de monter en fréquence avec son PCB et son refroidisseur maison ? Eh bien oui, puisque nous avons réussi à prendre près de 140 MHz additionnels pour le GPU et 190 MHz pour la mémoire avec un gain global de 9% et 19W absorbés en sus.



GPU-Z Gainward GTX 780 Phantom overclockée

GPU-Z : overclocking

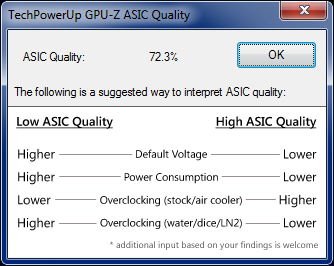

Concluons par l'ASIC Quality de notre GPU toujours selon GPU-Z, l'indice indique près de 72% soit une bonne valeur pour un GK110 et supérieure à celle de l'Asus expliquant du coup la plus grande marge au niveau de GPU Boost par défaut. S'agit-il pour autant d'un tri plus sélectif effectué par Gainward pour ses cartes Phantom en général ou juste les exemplaires presse, impossible de le savoir pour le moment.



GPU-Z Gainward GTX 780 Phantom : ASIC

GPU-Z : ASIC Quality



4 étoilesAlors que dire de cette Gainward GTX 780 Phantom ? Le refroidisseur est pour le moins original avec des ventilateurs situés sous le radiateur ce qui permet certes de refroidir plus efficacement les puces mémoires et les composants présents sur cette face, mais qui s'avère moins efficace que les solutions d'Asus et eVGA au niveau des températures GPU et étage d'alimentation, tout en étant plus encombrante. Une petite compensation toutefois : des ventilateurs amovibles facilitant le nettoyage. Les nuisances sonores la situent entre les GTX 780 d'Asus et eVGA, la consommation au repos étant du niveau de la seconde citée et donc bien meilleure que la première. En charge, on se retrouve à nouveau entre les 2 autres cartes alternatives, soit un excellent résultat si on met en perspective les performances : cette carte s'est avérée la plus rapide de notre panel, même si c'est de peu face à la carte d'eVGA. Le mix GPU Boost (très coopératif) et overclocking mémoire étant le duo gagnant ! Au niveau du tarif, c'est le statu quo avec la concurrence directe, chaque solution ayant ses points forts et faibles, la carte de Gainward simplifiant le nettoyage et étant la plus rapide par défaut, même si ce point doit faire l'objet d'une vigilance en cas d'utilisation au sein d'un boitier peu ou mal ventilé pouvant entrainer le dépassement de la température charnière de GPU Boost 2.0 c’est-à-dire 80°c (modifiable ceci dit). Au final, cette Gainward GTX 780 Phantom récolte légitimement 4 étoiles au vu de sa prestation globale très solide.
