• EVGA GTX 780 SuperClocked with ACX

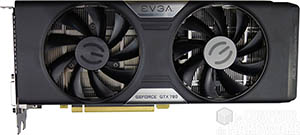

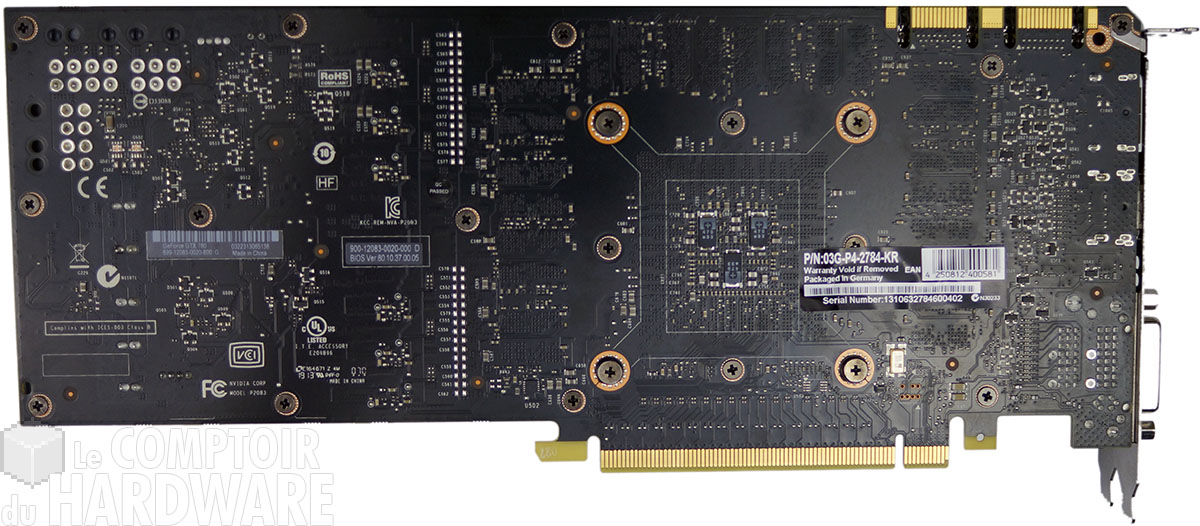

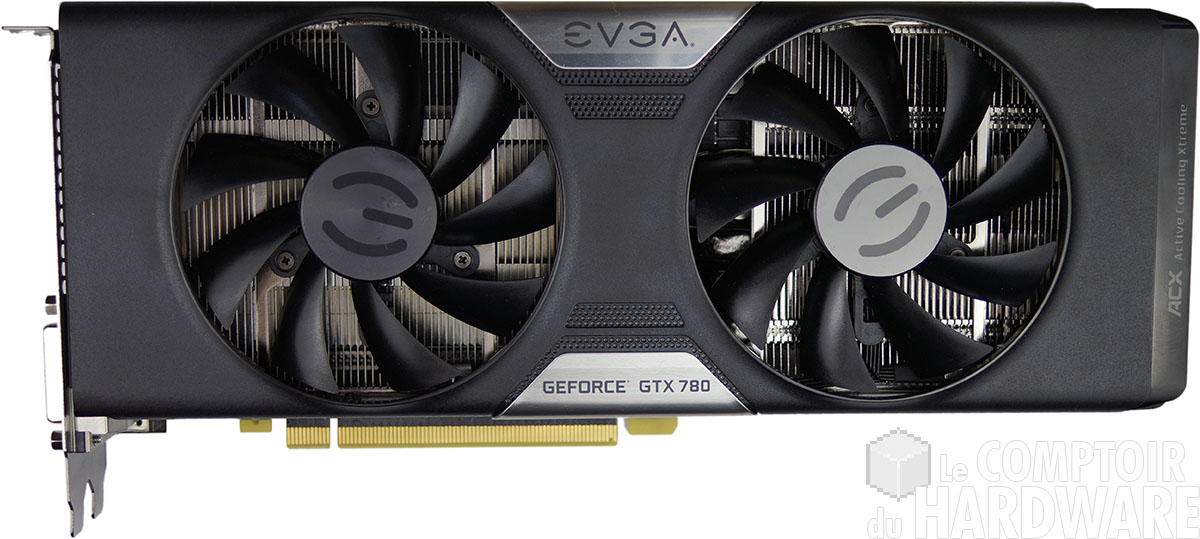

S'il est un partenaire fidèle parmi les fidèles du caméléon, il s'agit bien d'EVGA. Cette marque à la réputation d’excellence tant pour les cartes graphiques que carte mère via une garantie très généreuse, nous a procuré une des GTX 780 à son catalogue à savoir la version SuperClocked utilisant le refroidisseur maison ACX emploient 2 ventilateurs axiaux de 90mm, sachant qu'elle existe également avec le refroidisseur de référence en version standard ou SC. La carte mesure 26,7 cm pour un PCB de même longueur, sur lequel on retrouve naturellement les 2 connecteurs SLi de rigueur sur une GTX 780. La carte ne fait pas partie des poids lourds de notre comparatif puisqu'elle est largement sous le Kg à 860g précisément.



eVGA GTX 780 SC ACX : face avant [cliquer pour agrandir]eVGA GTX 780 SC ACX : face arrière [cliquer pour agrandir]

La GTX 780 SC ACX d'EVGA faces avant et arrière - Cliquer pour agrandir

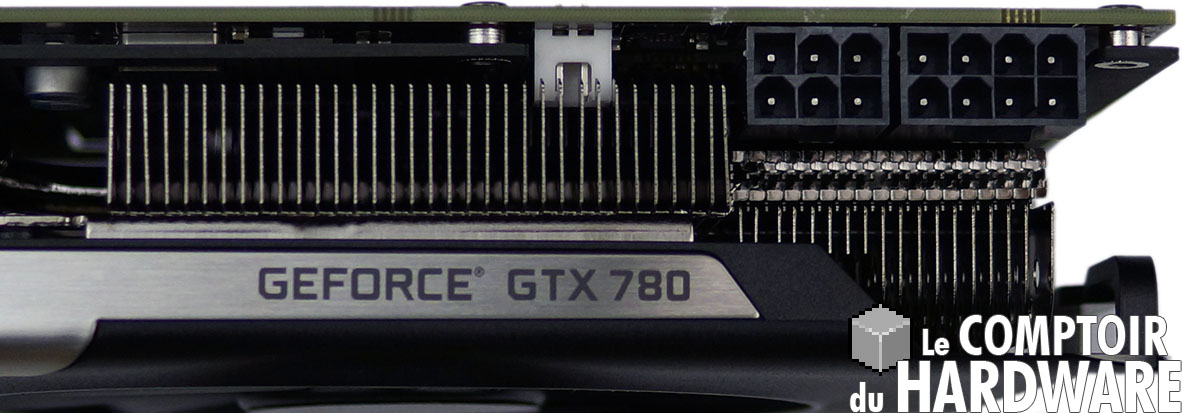

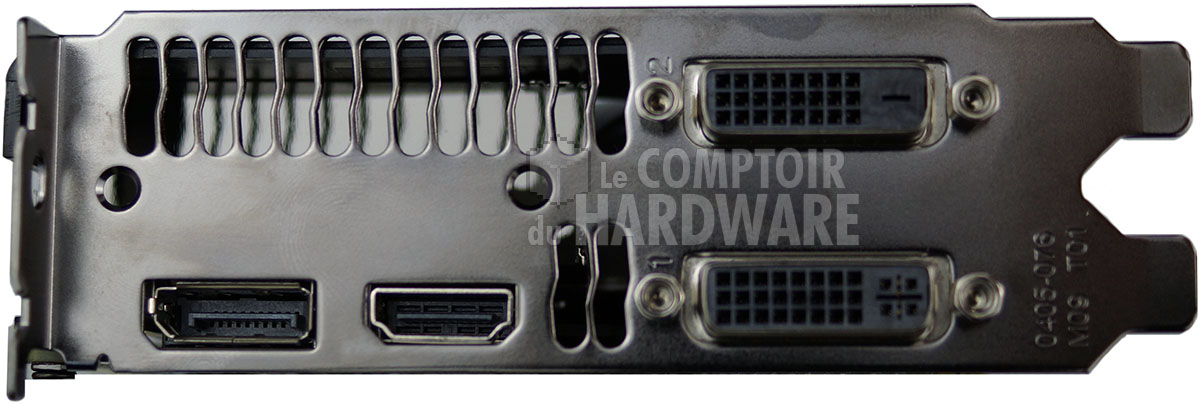

Côté panel c'est la copie conforme de celui de référence avec 2 connecteurs DVI Dual Link en sus des HDMI 1.4a high speed et Display Port 1.2. L'évacuation de l'air chaud est toujours assurée au travers des découpes présentes sur la moitié de l'équerre supérieure même si comme la plupart des cartes à base de ventilateurs axiaux, il y a en fait très peu d'air dirigé vers ces découpes, la plupart de l'air chaud étant expulsé au sein même du boitier, réchauffant d'autant l'atmosphère de ce dernier... Côté alimentation, la carte d'EVGA reprend la dotation standard des GTX 780 à savoir 6+8 pins positionnés sur la tranche de la carte.



eVGA GTX 780 SC ACX : connecteurs [cliquer pour agrandir]eVGA GTX 780 SC ACX : alimentation [cliquer pour agrandir]

Connecteurs et alimentation - Cliquer pour agrandir

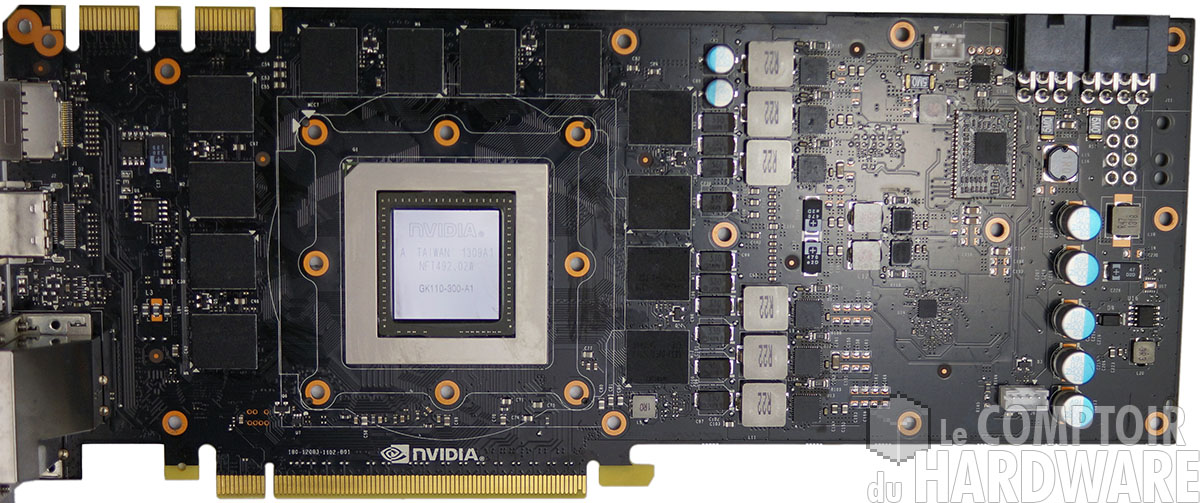

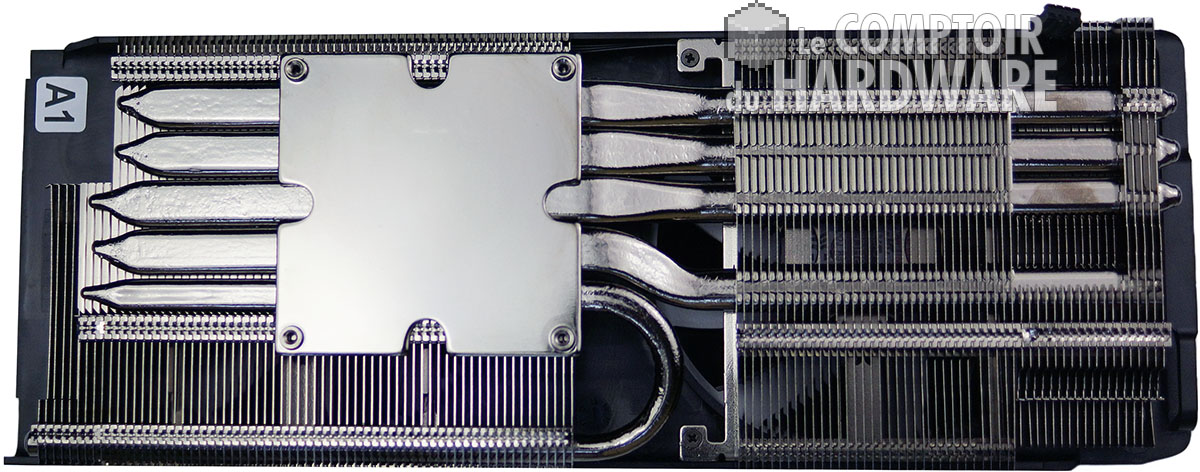

Le constructeur a pensé à refroidir les puces mémoire en sus des transistors de puissance, des pads thermiques assurant le contact entre tous ces éléments et une plaque métallique (d'une finition remarquable en comparaison des concurrents) qui profite du flux d'air des ventilateurs au travers des ailettes du dissipateur principal. Ce dernier est intégralement constitué d'ailettes en aluminium parcourues par 5 caloducs en cuivre nickelé chargés de répartir au mieux les calories en provenance du GPU dont la surface de contact avec le radiateur est assurée par une plaque de cuivre elle aussi nickelée. Autant dire là aussi que la finition est au-dessus de tout soupçon, un régal pour les yeux La carte une fois dénudée laisse apparaitre le GK110 entouré de ses 12 puces mémoires et un étage d'alimentation bien connu puisque le PCB est strictement identique à la GTX 780 de référence.



eVGA GTX 780 SC ACX : refroidisseur [cliquer pour agrandir]eVGA GTX 780 SC ACX : carte nue [cliquer pour agrandir]

Le refroidisseur et la carte dénudée - Cliquer pour agrandir

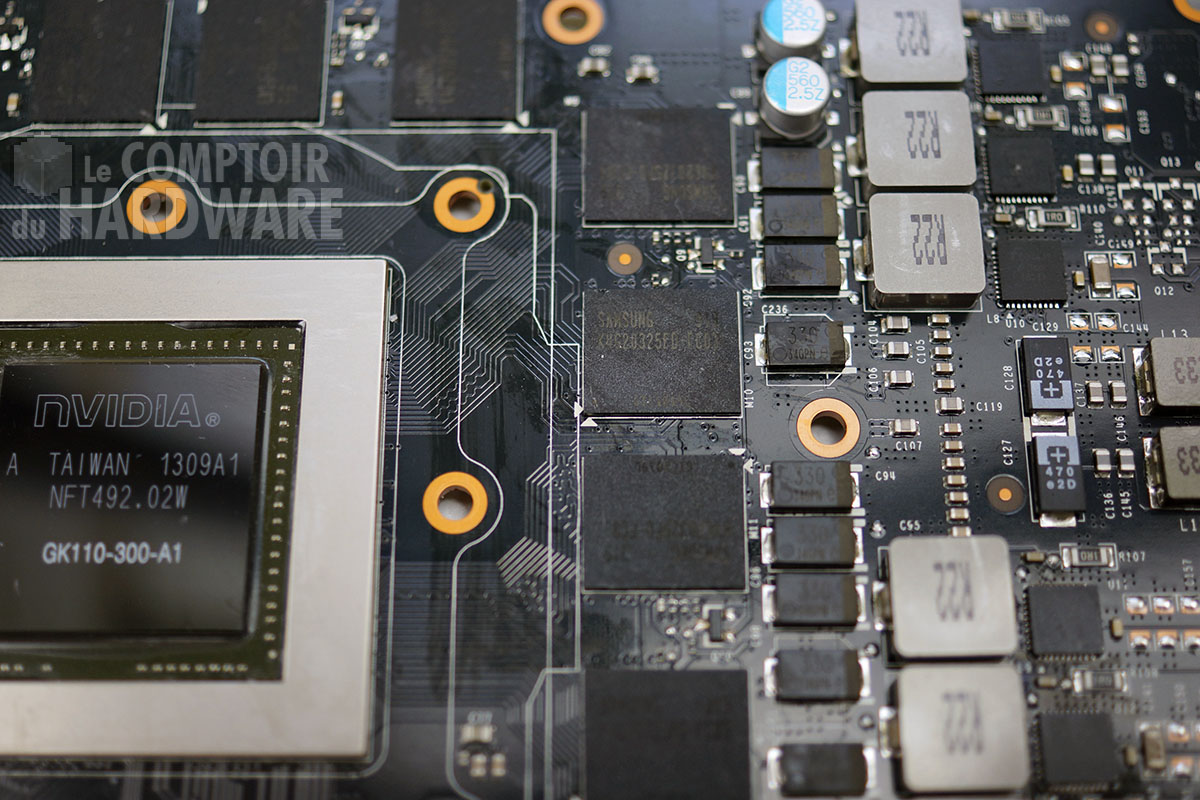

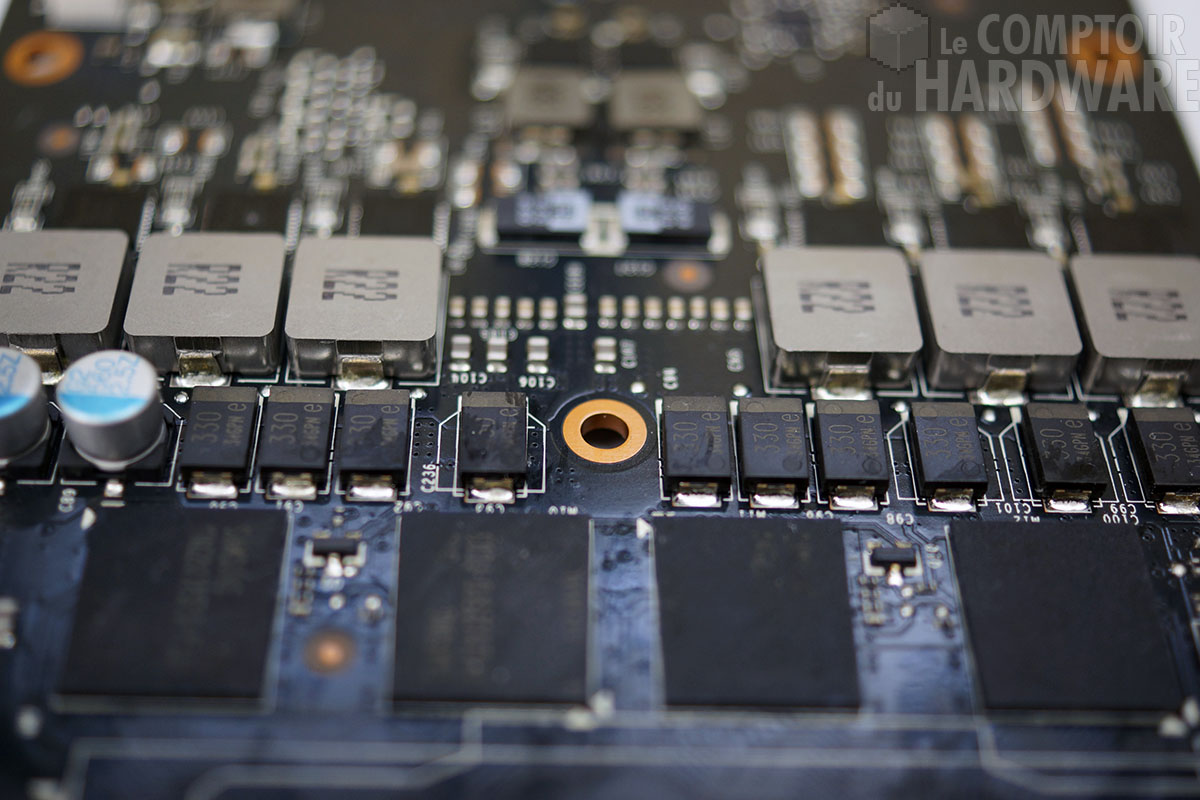

En conséquence, on retrouve les 6 phases analogiques conçue par nVIDIA pour ces dernière cartes haut de gamme, auquel il faut adjoindre bien sûr les 2 phases dédiées à l'alimentation des puces mémoire. Pour cette dernière, EVGA a conservé sa confiance aux choix du caméléon à savoir des puces Samsung certifiées à 1,5 GHz.



eVGA GTX 780 SC ACX :étage dalimentation [cliquer pour agrandir]eVGA GTX 780 SC ACX : puces mémoire [cliquer pour agrandir]

L'étage d'alimentation - Cliquer pour agrandir

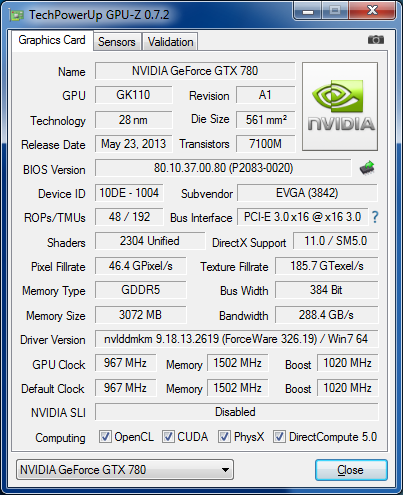

Que nous apprend GPU-Z sur la carte ? C'est bien un GK110-300 et donc amputé de 3 SMX qui est présent avec ses 2304 unités de calcul et 192 TMU, le bus mémoire et les ROP étant bien entendu au complet (384-bit et 48). EVGA a toutefois poussé les fréquences par rapport aux préconisations de nVIDIA : 967 MHz au lieu de 863 MHz pour le base clock et surtout + 9 bin au niveau de GPU Boost à 1023 MHz garantis ! En pratique le Boost se stabilise bien au-dessus sur notre exemplaire à 1123 MHz précisément si la charge n'outrepasse pas le TDP. La mémoire quant à elle se contente des valeurs par défaut à savoir 1,5 GHz..



GPU-Z eVGA GTX 780 SC ACX

La carte vue par GPU-Z

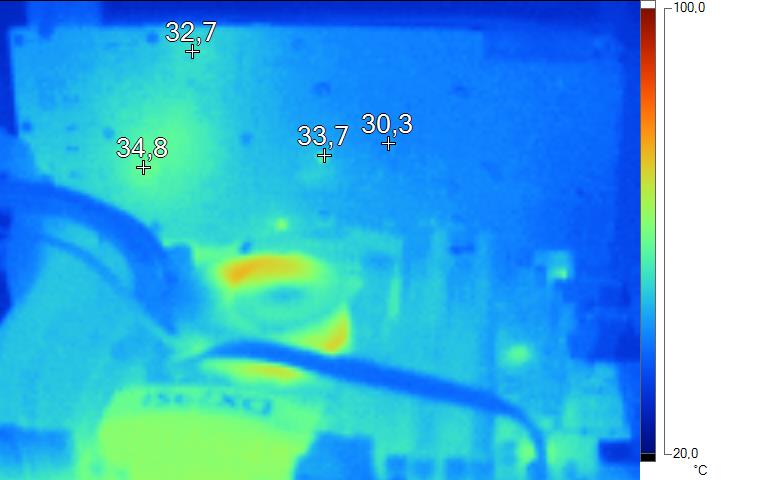

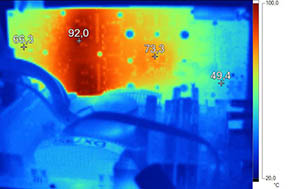

Comment se comporte le refroidisseur spécifique du constructeur sur ce modèle ? Pour cela nous faisons de nouveau appel à notre caméra thermique Fluke TI110. Au repos, comme toujours, c'est de l'étage d'alimentation que se dégage légèrement plus de chaleur, il en est de même en charge avec près de 92°c au dos de ce dernier. Le GPU se stabilise aux environs de 73°c soit en deçà du fameux seuil de GPU Boost 2.0.



Imagerie Thermique eVGA GTX 780 SC ACX au repos [cliquer pour agrandir]Imagerie ThermiqueeVGA GTX 780 SC ACX en charge  [cliquer pour agrandir]

Thermographie infrarouge au repos et en charge - Cliquer pour agrandir

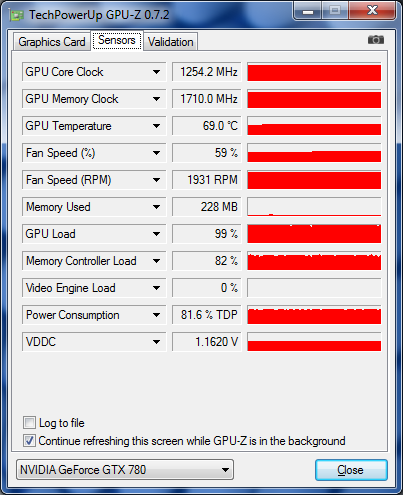

Notre EVGA GTX 780 SC ACX peut-elle nous offrir encore davantage ? Eh bien oui puisque nous avons réussi à prendre 10 bins de mieux pour le GPU et 190 MHz pour la mémoire avec un gain global de 10% et 19 W absorbés en sus.



GPU-Z eVGA GTX 780 SC ACX overclockée

GPU-Z : overclocking

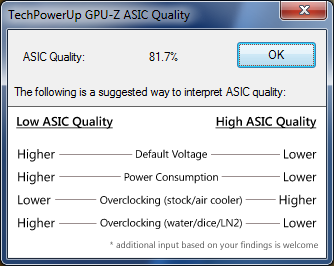

Concluons par l'ASIC Quality de notre GPU toujours selon GPU-Z, l'indice indique près de 82% soit une excellente valeur pour un GK110 et supérieure à celui de notre 3 GTX 780 testées expliquant du coup la plus grande marge au niveau de GPU Boost par défaut. S'agit-il pour autant d'un tri plus sélectif effectué pour ces modèles SC ou juste les exemplaires presse, la question mérite d'être posée à l'instar de la carte de Gainward.



GPU-Z Gainward GTX 780 Phantom : ASIC

GPU-Z : ASIC Quality



4 étoilesAlors que penser de cette EVGA GTX 780 SC ACX ? Côté PCB pas de fioritures puisque le constructeur a repris intégralement celui mis au point par nVIDIA, ce dernier est loin d'être mauvais, mais pour un modèle overclocké, on aurait pu s'attendre à un étage d'alimentation plus sophistiqué bien que les températures en charge de ce dernier ne dénotent pas particulièrement vis-à-vis de la concurrence. La consommation est hélas la plus élevée en charge que nous ayons mesurée sans pour autant que les performances le soient (de peu toutefois). Le refroidisseur est par contre 100% original avec une finition au-dessus de tout soupçon. Seul problème, il s'avère très peu discret au repos, un chouia plus bruyant en charge que ses concurrents directs avec la fâcheuse tendance de réchauffer nettement l'intérieur du boitier à l'instar de la GTX 780 de Gainward. Cela n'a pas empêché la carte de rester nettement en deçà des 80°c fatidiques lors de nos tests, attention toutefois au résultat avec un boitier moins spacieux et ventilé ! Côté performances, elle talonne la carte Gainward et ne cède qu'à cause d'une fréquence conservatrice pour la mémoire, mais les 2 partagent un GPU Boost très (très) coopératif ! Au niveau du tarif, c'est à peu de chose près celui de ses 2 concurrentes du jour, difficile de les départager à ce niveau, pour le reste aucune n'étant parfaite, chacune ayant ses points forts (la finition et les performances pour celle-ci) et toutes d'un excellent niveau, partageant donc la note de 4 étoiles.



C'est tout pour la GTX 780 d'EVGA, place à celle de Gainward à présent.
