• HIS RADEON HD 7850 IceQ X Turbo X

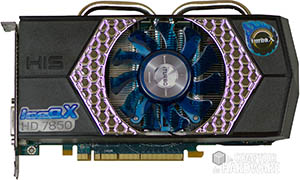

HIS nous a fait parvenir sa HD 7850 IceQ X Turbo X. Derrière ce nom se cache une HD 7850 employant 2 Go de mémoire vidéo et overclockée. Elle utilise comme son nom l'indique le célèbre refroidisseur de la marque, l'IceQ X s'appuyant sur un ventilateur low profile axial de 85mm et 11 pales. Côté poids, si cette dernière est plus lourde que sa concurrente du jour avec 520g, cela reste des valeurs relativement faibles dans les 2 cas, aucun risque pour vos ports PCIe. La face arrière laisse apparaitre la traditionnelle couleur bleue du constructeur pour le PCB. Ce dernier ne mesure que 20 cm, toutefois le refroidisseur dépasse de 2 cm environ à l'arrière de la carte. Pour finir, notons la présence d'un seul connecteur CrossFireX :

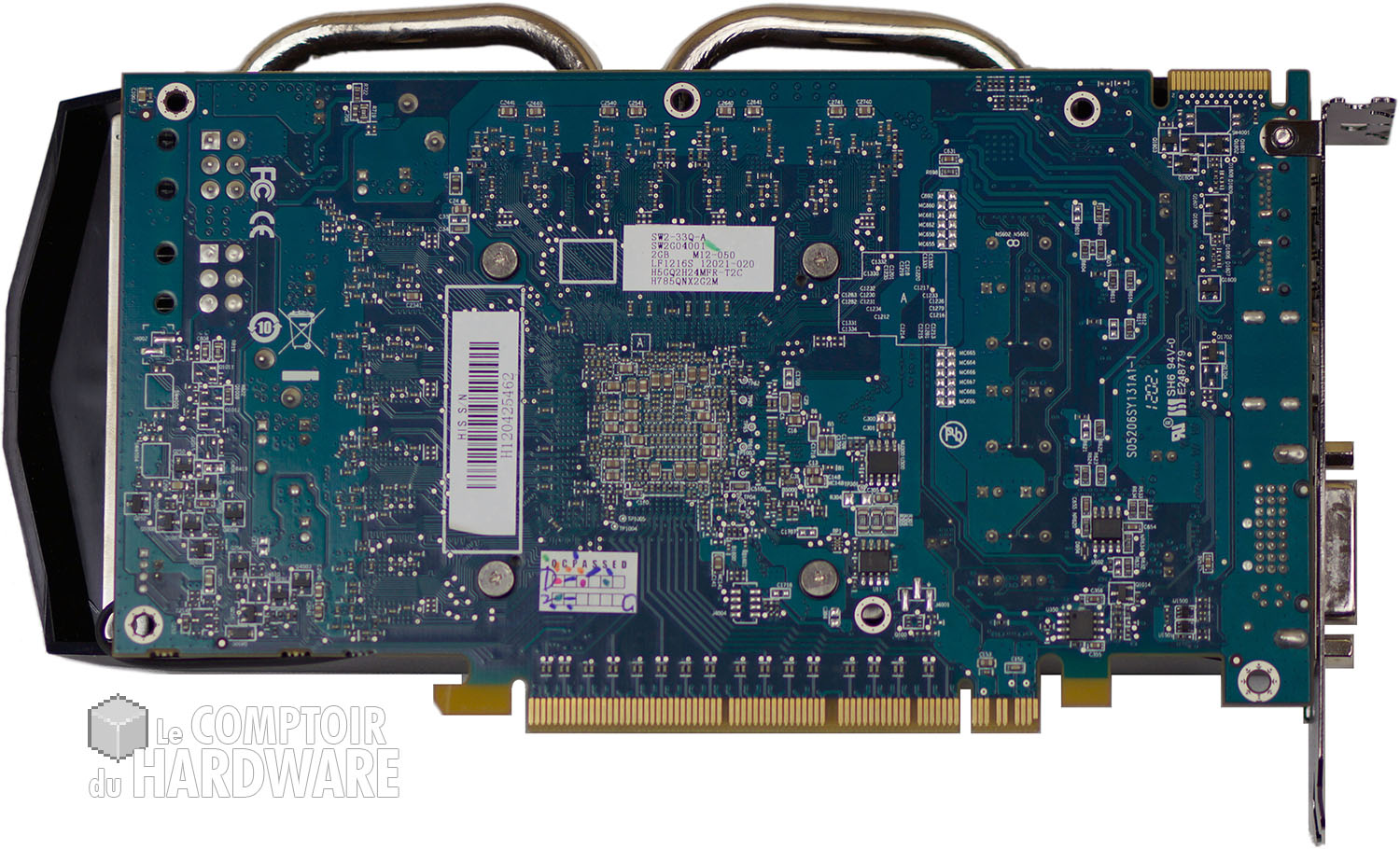

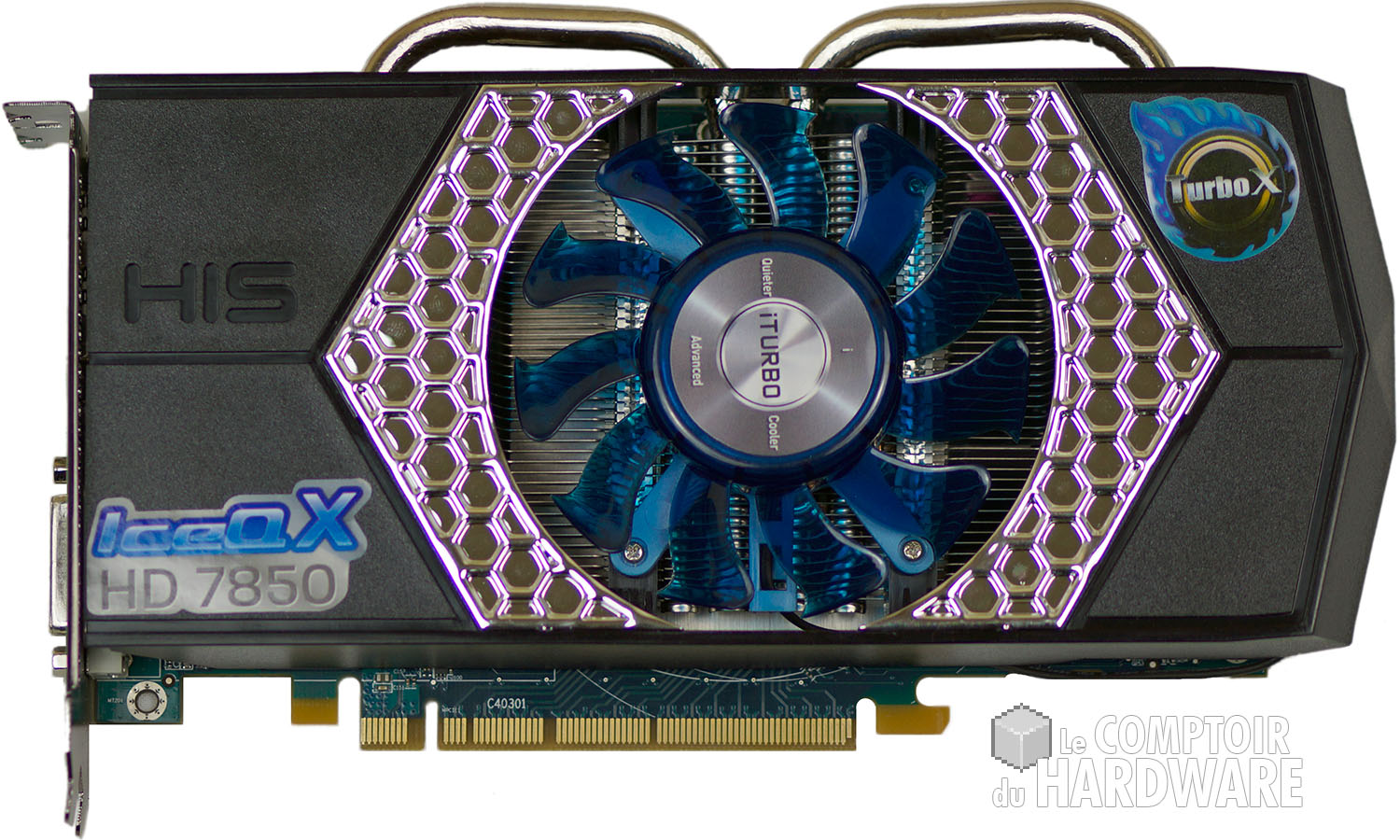

HIS RADEON HD 7850 IceQ X Turbo X : face avant [cliquer pour agrandir]HIS RADEON HD 7850 IceQ X Turbo X : face arrière [cliquer pour agrandir]

La HIS HD 7850 IceQ X Turbo X faces avant et arrière - Cliquer pour agrandir

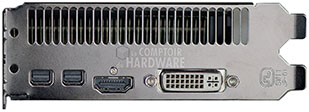

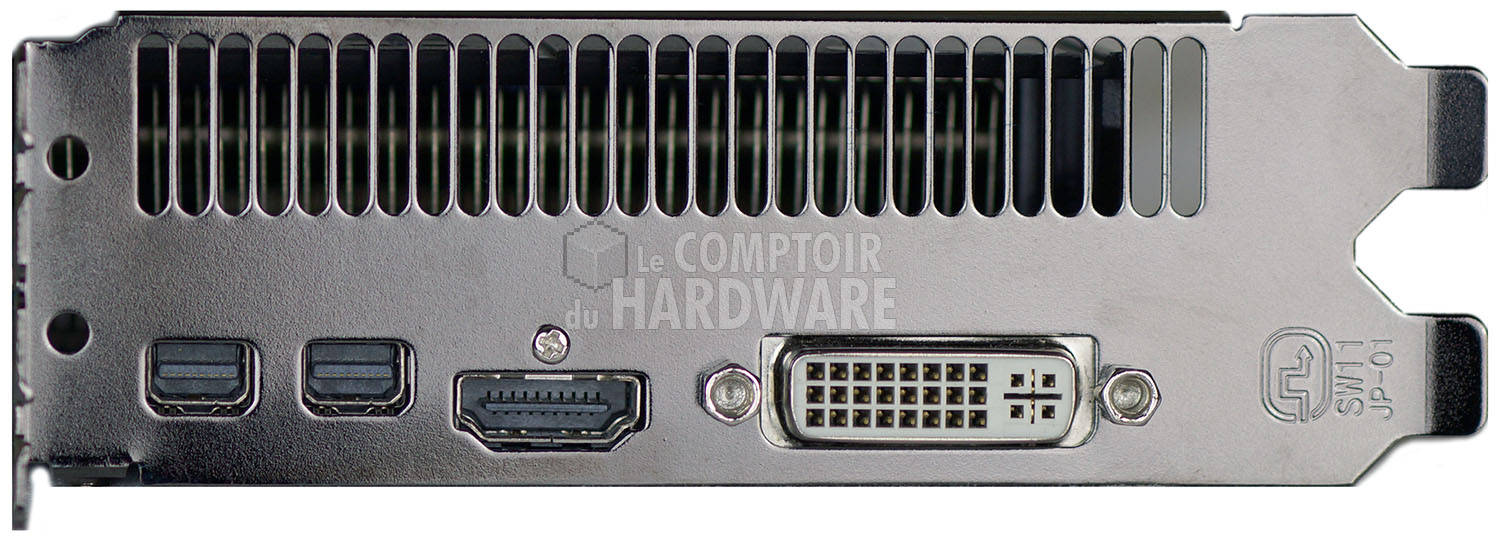

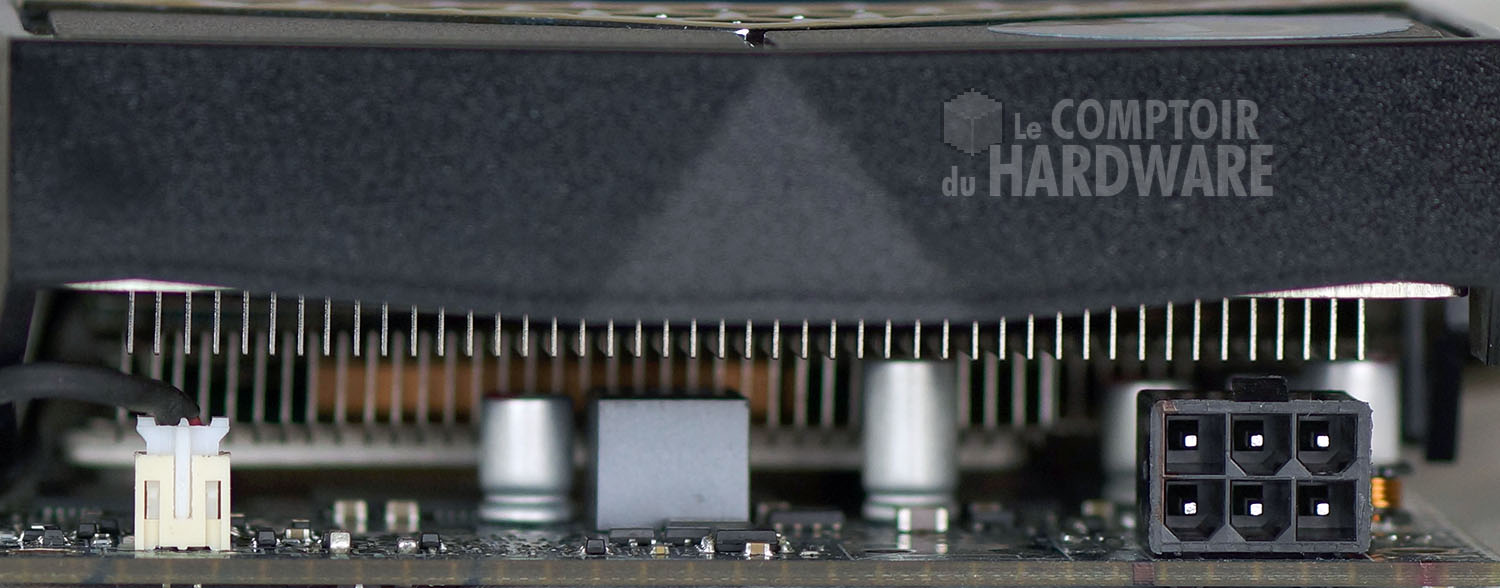

Côté panel, on retrouve celui caractéristique des HD 7000 à savoir un connecteur DVI Dual Link, un HDMI 1.4a high speed et enfin deux mini Display Port 1.2. L'évacuation de l'air chaud est réalisée via les découpes sur l'intégralité du slot supérieur du bracket. Pour l'alimentation, les HD 7850 de référence se contentent d'un connecteur à 6 pins, ce modèle IceQ X Turbo X ne fait pas exception.



HIS RADEON HD 7850 IceQ X Turbo X : connecteurs [cliquer pour agrandir]HIS RADEON HD 7850 IceQ X Turbo X : alimentation [cliquer pour agrandir]

Connecteurs et alimentation - Cliquer pour agrandir

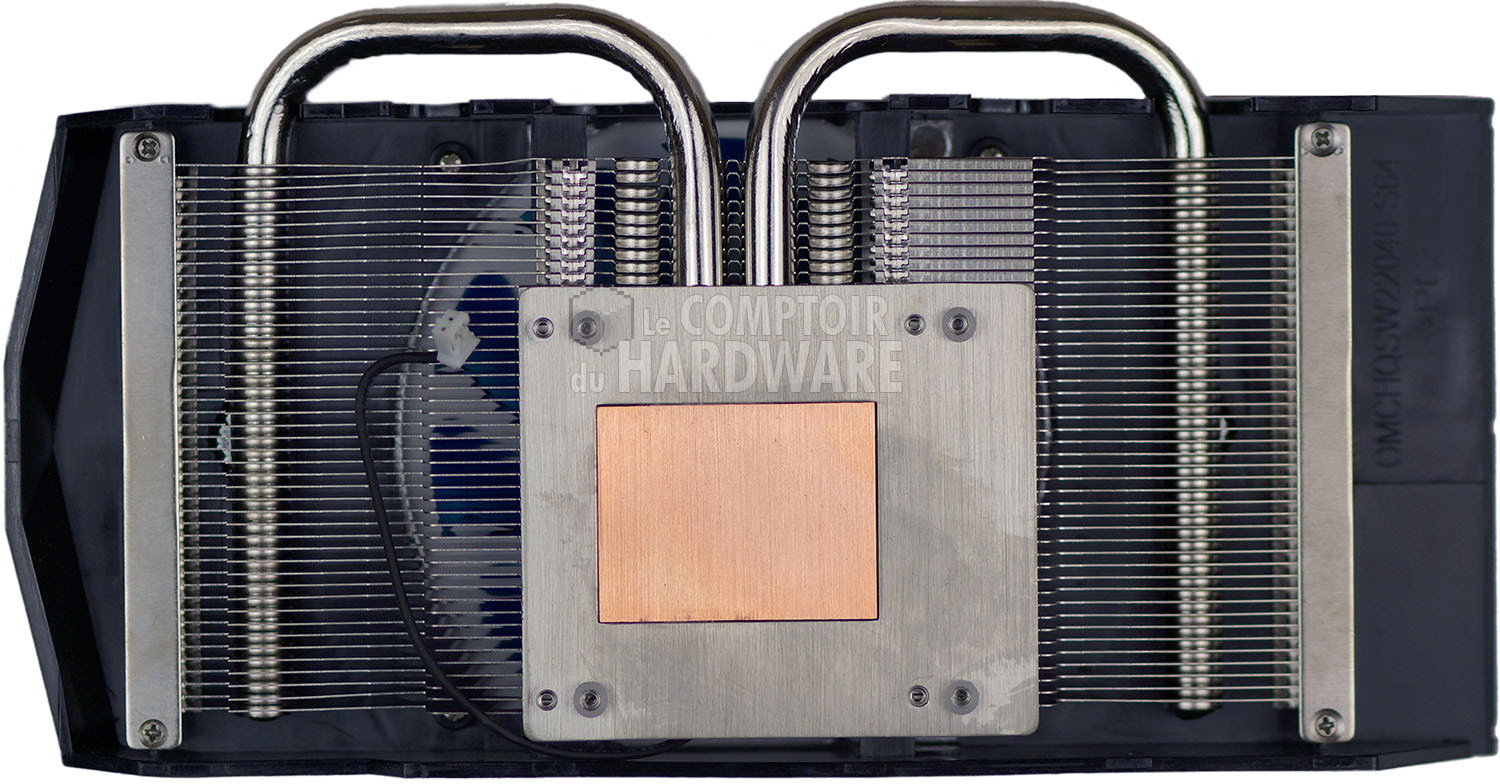

Un coup d'oeil à présent au refroidisseur, il se contente d'un seul ventilateur axial, le radiateur quant à lui est constitué d'ailettes en aluminium et d'une base en cuivre assurant le contact avec le die du GPU. Deux caloducs surplombent cette dernière et aboutissent au sein du radiateur pour répartir au mieux les calories à dissiper. Il est à nouveau décevant de constater que l'alimentation du ventilateur est assurée par un connecteur à 2 pins, trop souvent gage d'une thermorégulation peu aboutie... La carte dénudée laisse apparaitre le GPU au centre entouré de 8 puces GDDR5 de 256 Mo. L'étage d'alimentation principal est là aussi déporté côté panel plutôt que traditionnellement en bout de carte afin d'optimiser l'encombrement.

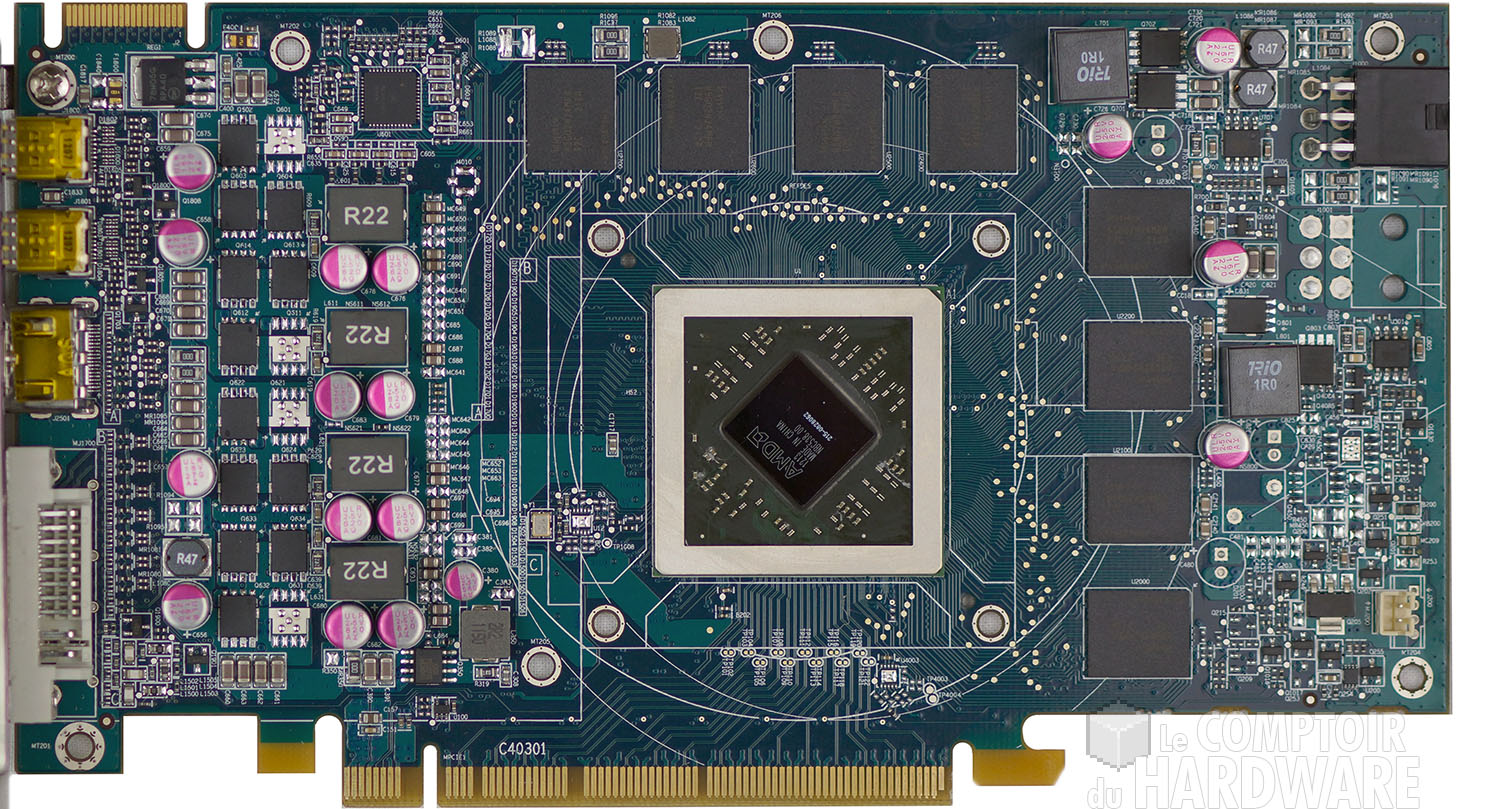

HIS RADEON HD 7850 IceQ X Turbo X : refroidisseur [cliquer pour agrandir]HIS RADEON HD 7850 IceQ X Turbo X : carte nue [cliquer pour agrandir]

Le refroidisseur et la carte dénudée - Cliquer pour agrandir

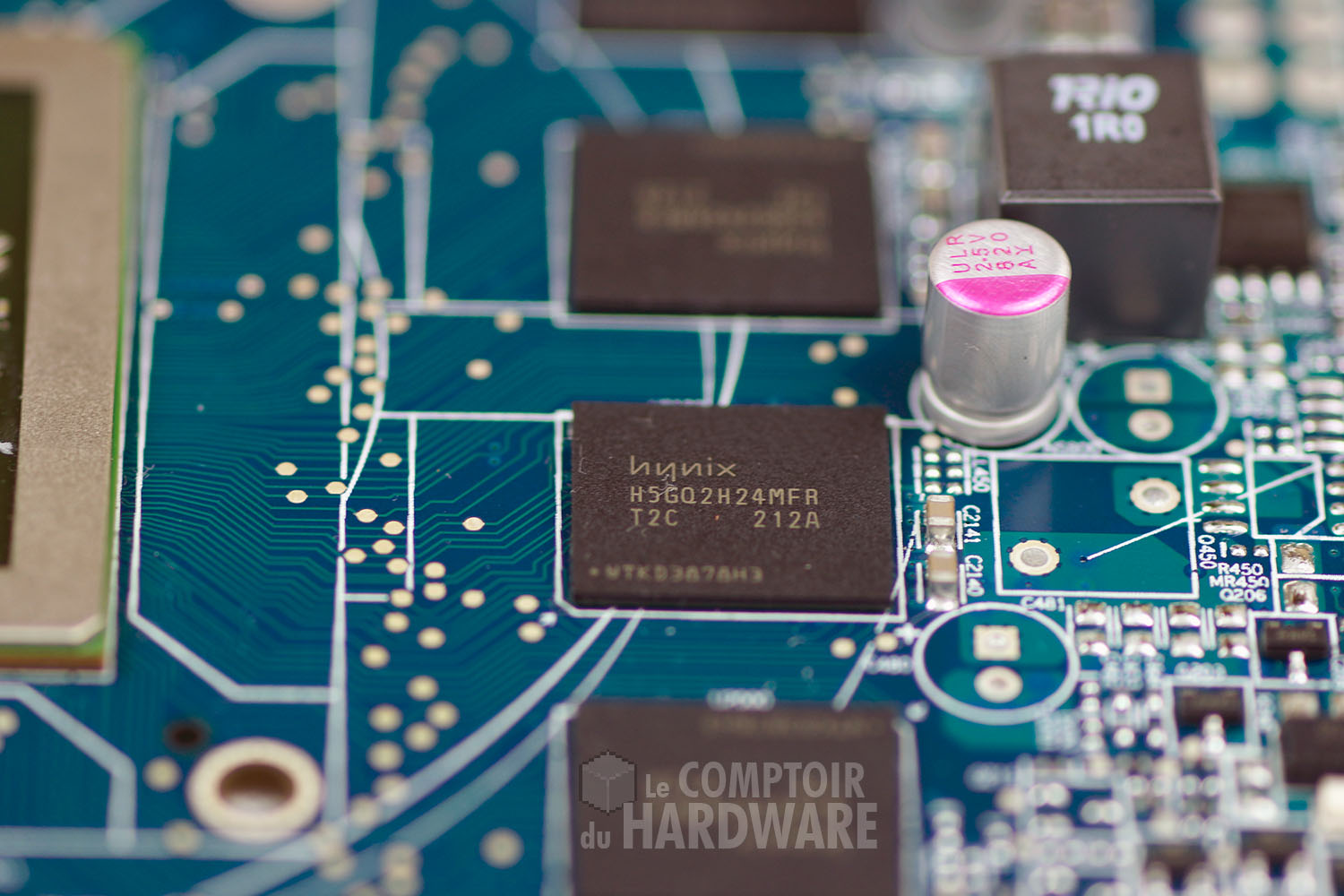

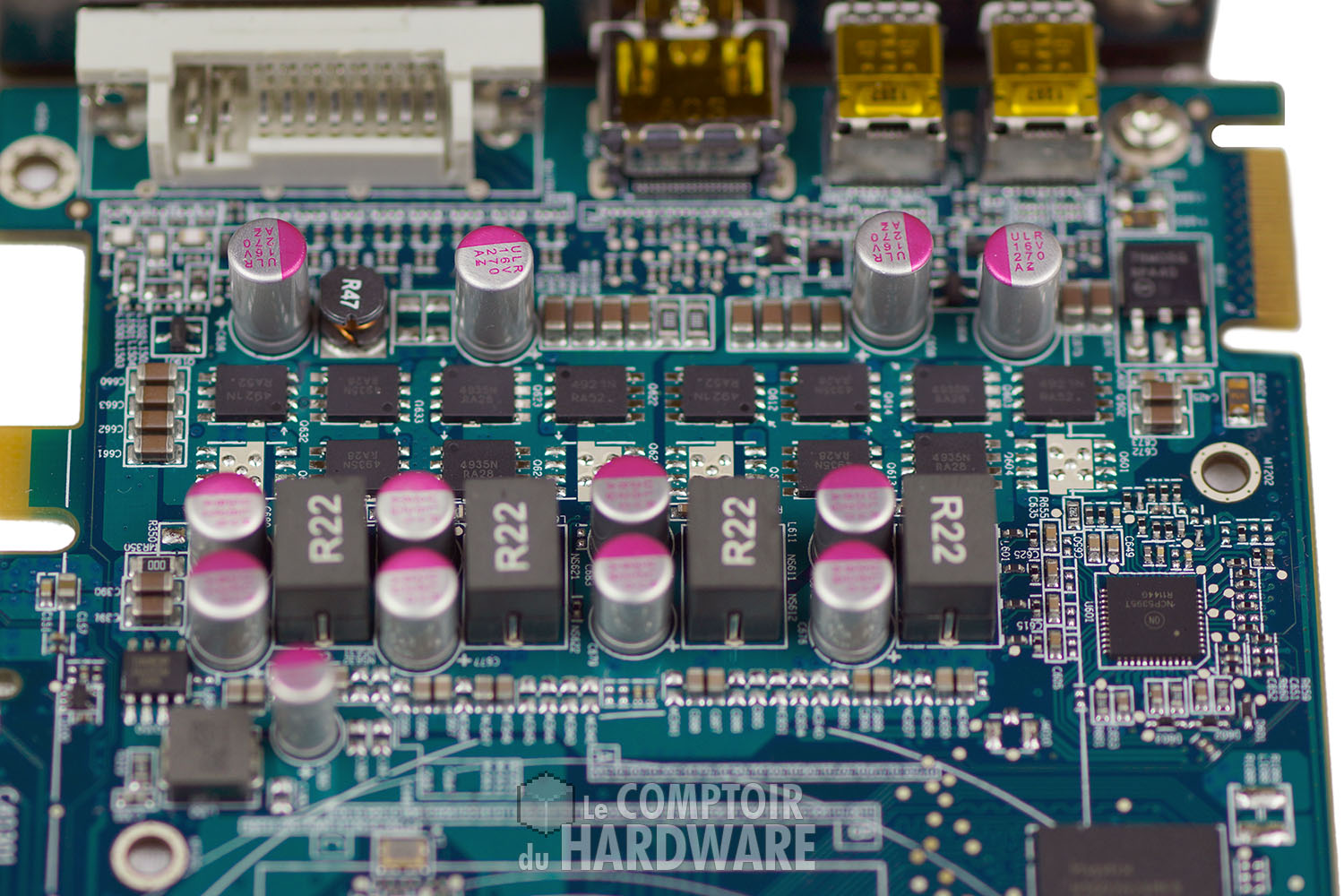

Le GPU dispose donc d'une alimentation à 4 phases alors que la mémoire se contente de 2 phases en bout de carte. Comme sa comparse du jour, on peut distinguer la présence d'un emplacement inutilisé pour un second connecteur PCIe à 6 pins à côté du premier... Pour la mémoire, HIS utilise également des puces Hynix certifiées à 1,25 GHz, là aussi 8 puces de 256 Mo pour atteindre les 2 Go.



HIS RADEON HD 7850 IceQ X Turbo X : étage dalimentation [cliquer pour agrandir]HIS RADEON HD 7850 IceQ X Turbo X : puces mémoire [cliquer pour agrandir]

L'étage d'alimentation et les puces mémoire - Cliquer pour agrandir

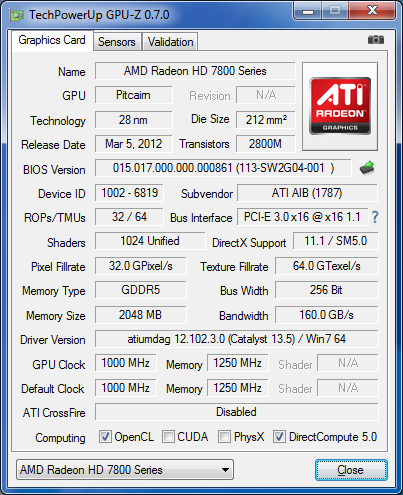

Poursuivons la description de notre carte avec un petit tour dans ses entrailles via GPU-Z : le GPU atteint le GHz sur ce modèle alors que les spécifications d'AMD sont de 860 MHz pour la HD 7850 de référence. Côté mémoire, la fréquence gagne 50 MHz toujours par rapport aux spécifications des HD 7850 pour atteindre 1,25 GHz sur bus 256-bit. La version Pro de Pitcairn utilisée sur les HD 7850 se voit amputée de 4 CU conduisant à la perte de 256 unités de calcul et 16 TMU, les ROP et le bus mémoire étant stables.



GPU-Z HIS HD 7850 IceQ X Turbo X

La carte vue par GPU-Z

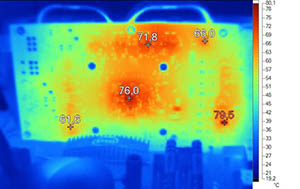

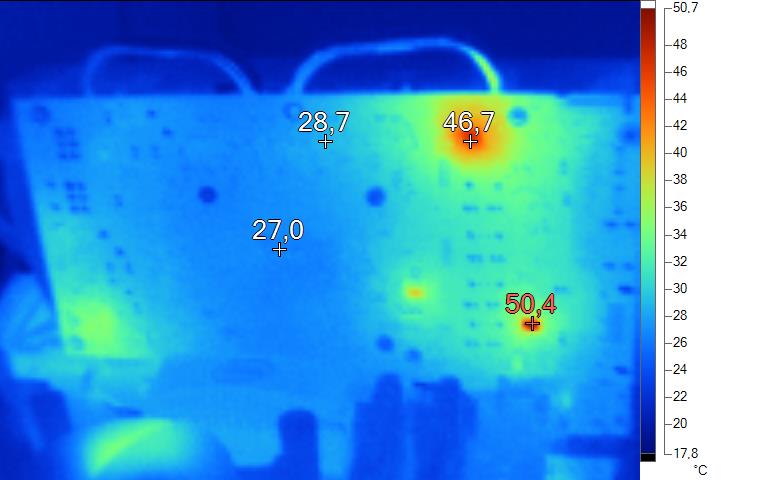

Passons à la thermographie infrarouge pour évaluer l'efficacité du refroidisseur. Au repos, on notera les 2 mêmes points légèrement plus chauds au niveau de l'étage d'alimentation du GPU. En charge, le PCB s'échauffe logiquement et on retrouve des températures plus élevées que sur le modèle Gigabyte en particulier au niveau du GPU qui dépasse largement les 70°C et près de 80°C du côté de son étage d'alimentation.



Imagerie Thermique HIS HD 7850 IceQ X Turbo X au repos [cliquer pour agrandir]Imagerie Thermique HIS HD 7850 IceQ X Turbo X en charge  [cliquer pour agrandir]

Thermographie infrarouge au repos et en charge - Cliquer pour agrandir

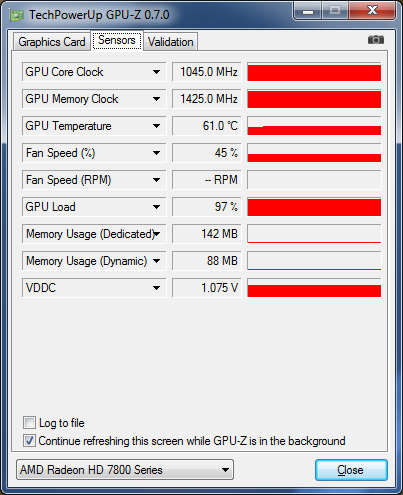

Voyons s'il reste de la marge pour un petit peu d'overclocking. La carte étant déjà cadencée à 140 MHz au-delà de la fréquence officielle de Pitcairn Pro, la marge supplémentaire s'avère très limitée à 4,5%. Heureusement la mémoire se montre plus coopérative avec presque +15%. Au final nous observons un gain applicatif de + 6% en jeu et une consommation en hausse de 8W.



GPU-Z HIS HD 7850 IceQ X Turbo X overclockée

GPU-Z : overclocking

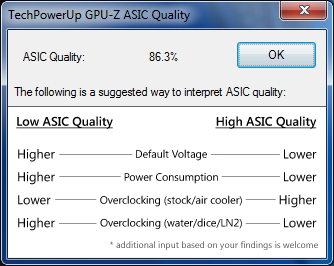

Voyons ce que nous indique l'indice ASIC Quality de notre GPU toujours selon GPU-Z : 86,3% à n'en pas douter un excellent score, cette carte étant beaucoup plus récente, cela traduit probablement l'amélioration du processus de production de Pitcairn plus d'un an plus tard. On peut également supposer que HIS réserve ses meilleurs GPU à ce modèle.



GPU-Z HIS HD 7850 IceQ X Turbo X : ASIC

GPU-Z : ASIC Quality



3 étoilesAu moment de conclure, on se retrouve dans une situation similaire pour cette HD 7850. Les performances sont excellentes pour une HD 7850 puisqu'elle devance sa concurrente du jour de quelques pourcents et donc largement les modèles de références, les températures de fonctionnement sont très correctes (mais moins bonnes que celles de la Gigabyte), la consommation en charge est par contre en hausse notable tout comme les nuisances sonores dans les mêmes conditions, au repos elle s'en sort par contre beaucoup mieux... Mais c'est surtout le tarif similaire qui dérange le plus, à nouveau difficile de privilégier une HD 7850 overclockée et de très bonne qualité à une HD 7870 générique, en conséquence nous n'attribuons à nouveau que 3 étoiles.



C'est tout pour la présentation de cette HIS HD 7850 IceQ X Turbo X, voyons page suivante sa grande soeur cette fois.
