Sonomètre

• Nuisances sonores

Nous laissons le boîtier ouvert et positionnons le sonomètre à 15 cm de la carte graphique, à la même hauteur. Afin de limiter au maximum les nuisances externes aux cartes, nous coupons temporairement pendant la mesure, les ventilateurs du boîtier, du CPU et de l'alimentation (via l'intégration d'un interrupteur sur cette dernière). Nous utilisons un sonomètre Casella Tech CEL-620A1, certifié et calibré pour une plage de mesures comprises entre 20 et 140 dBA.



Au repos, les RTX 3060 Ti FE coupent leur ventilation à l'instar des autres cartes de nouvelle génération, un très bon point donc puisqu'elles n'émettent alors plus aucun bruit. En charge, la FE reste très mesurée, puisqu'elle s'avère en définitive dans les mêmes eaux que la RTX 2060 SUPER testée. C'est bien moins bon pour le modèle de Gigabyte, qui privilégie la température à la discrétion, comme nous allons le voir, tout du moins avec le bios par défaut. En basculant en mode Silent, elle se montre bien plus discrète, sans atteindre toutefois le niveau de la Founders Edition.







• Températures

Nous utilisons les sondes internes monitorées via GPU-Z en tâche de fond, durant 20 min de charge GPU sévère, pour mesurer la température des processeurs graphiques. Nous laissons ensuite les cartes au repos durant 20 min, avant de relever à nouveau la température des GPU. Les cartes sont installées dans notre boîtier Cooler Master Cosmos II, spacieux et disposant d'une ventilation efficace. Nous reportons systématiquement la température du GPU le plus chaud, s'il y en a plusieurs. Au repos, les cartes coupant leur ventilation atteignent logiquement des valeurs plus élevées, c'est le cas des RTX 30 FE. En charge, la température du GPU de la nouvelle venue fluctue entre 71 et 72°C, laissant penser que Nvidia a fixé une consigne à ce niveau en gérant la ventilation pour s'y conformer (hors overclocking, comme vu précédemment), à l'instar de la 3070 FE. La carte de Gigabyte se montre encore plus efficace à ce niveau, avec une cible à 64°C pour son bios par défaut, cette valeur passant à 70°C pour la version Silent.







Caméra thermique

• Imagerie thermique

Pour préciser notre avis quant à l'efficacité thermique des refroidisseurs de nos RTX 3060 Ti, rien de mieux qu'une petite séance d'imagerie infrarouge à l'aide de notre caméra thermique Fluke Ti110.

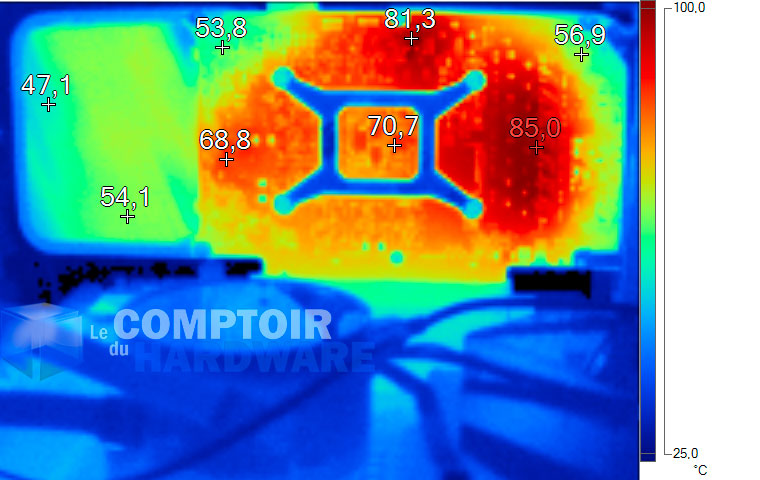

Au repos, la carte conserve une température très contenue, et ce en toute logique. En charge à présent, le carénage oscille selon les endroits entre 50 et 60 °C. Notons que comme à chaque fois, nous réalisons ces clichés en utilisant un AIO pour le CPU afin de dégager la vue de la carte. Nous avons également démonté la plaque arrière, attention toutefois, cette dernière joue un rôle dans le refroidissement puisque deux pads thermiques mettent en contact le PCB au dos des VRM, à cette plaque. On note d'ailleurs une température élevée (85°C) à ce niveau, plaque démontée, moindre toutefois que ce que nous avons relevé pour sa grande soeur.

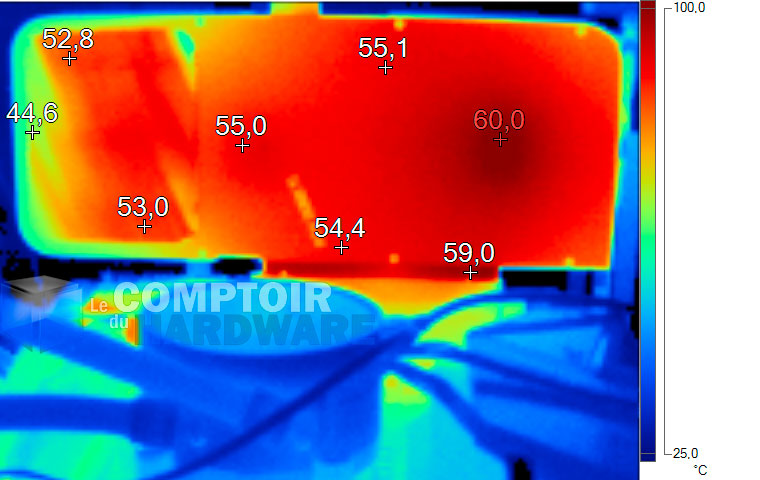

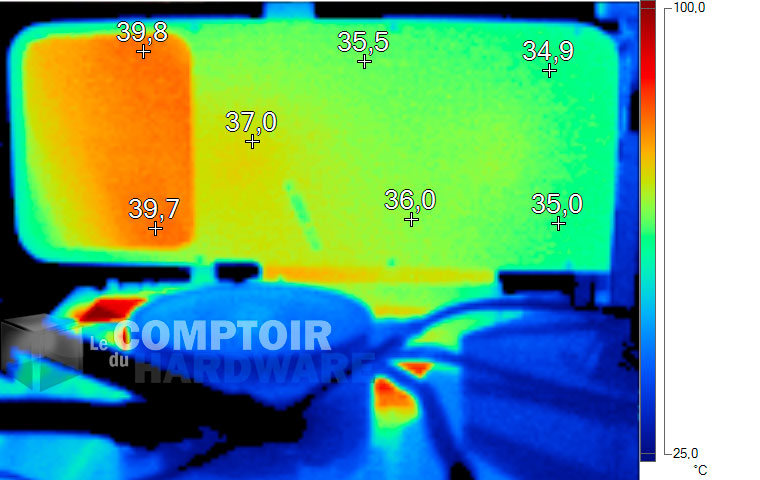

Image thermique de la RTX 3060 Ti Founders Edition au repos [cliquer pour agrandir]Image thermique de la RTX 3060 Ti Founders Edition en charge [cliquer pour agrandir]Image thermique de la RTX 3060 Ti Founders Edition en charge [cliquer pour agrandir]

Images thermiques de la GeForce RTX 3060 Ti FE (au repos et en charge avec et sans backplate)



Quid de la Gigabyte à présent. Du fait de la conception de son refroidisseur, il est malheureusement impossible de prendre une image plaque arrière démontée, ce qui limitera l'intérêt de l'exercice. Au repos, rien de spécial à signaler, en charge la plaque arrière n'atteint même pas 50°C, toutefois cette dernière ne sert que d'enjoliveur et n'est donc pas en contact avec le PCB ou les composants de surface. On mesure d'ailleurs le point chaud au niveau d'un bout de PCB apparent juste sous la backplate.

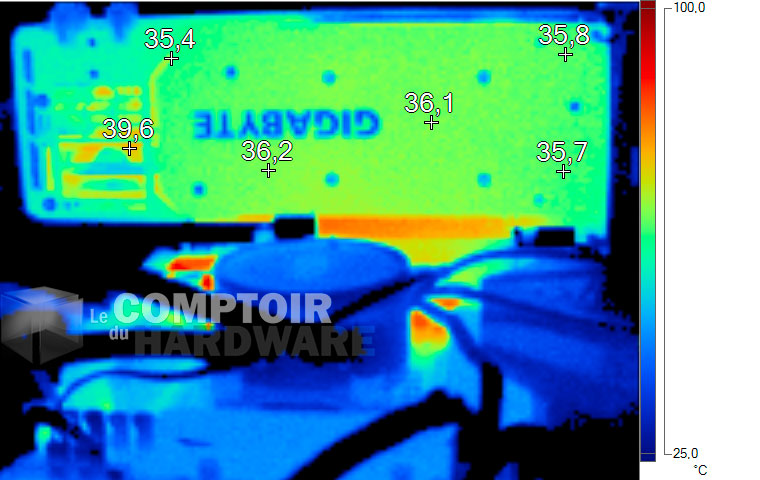

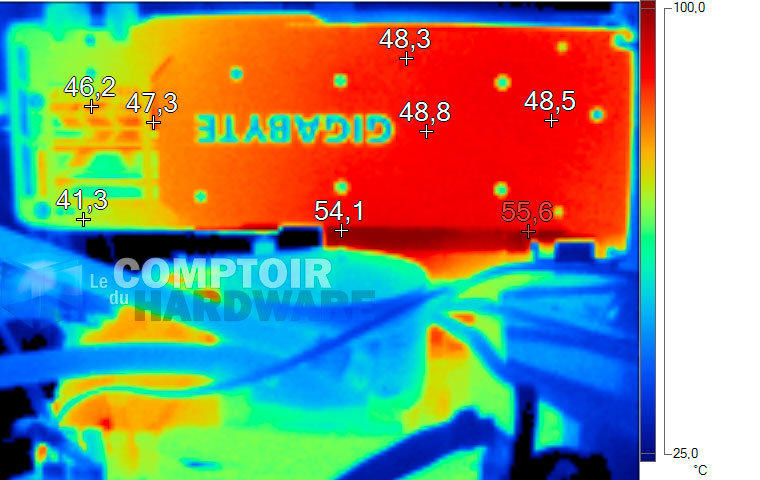

Image ithermique de la Gigabyte RTX 3060 Ti Gaming OC Pro au repos [cliquer pour agrandir]Image ithermique de la Gigabyte RTX 3060 Ti Gaming OC Pro en charge [cliquer pour agrandir]

Images thermiques de la Gigabyte RTX 3060 Ti Gaming OC Pro (au repos et en charge)



Finissons nos mesures par la consommation des cartes testées.
