• Burn baby burn !

Sur le 10700K, les réglages prévus par ASRock sont durs à défaire, mais nous arrivons tout de même à régler les tensions et PL1/PL2 pour rester dans des valeurs plus communes de consommation. Le graphique suivant montre les écarts de températures selon différentes puissances recherchées :





Nous pouvons voir ici à quel point l'utilisation d'un refroidissement actif s'avère efficace sur l'ensemble du circuit d'alimentation. Les composants restent frais, et ce même lorsque nous tirons 150 W sur le CPU. Cela permet d'envisager l'utilisation de modèles conséquents comme des Core i7-10700K complètement débridés, sans à craindre un impact nocif sur le long terme. Le seul point négatif à ce système est que les ventilateurs n'amènent pas d'air frais sur le PCB, et que les radiateurs coupent un peu le flux d'air habituel du boîtier. Cela fait grimper de quelques degrés la température des pistes, mais nous ne dépassons pas les 60 °C pour autant à 150 W.

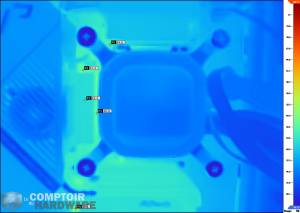

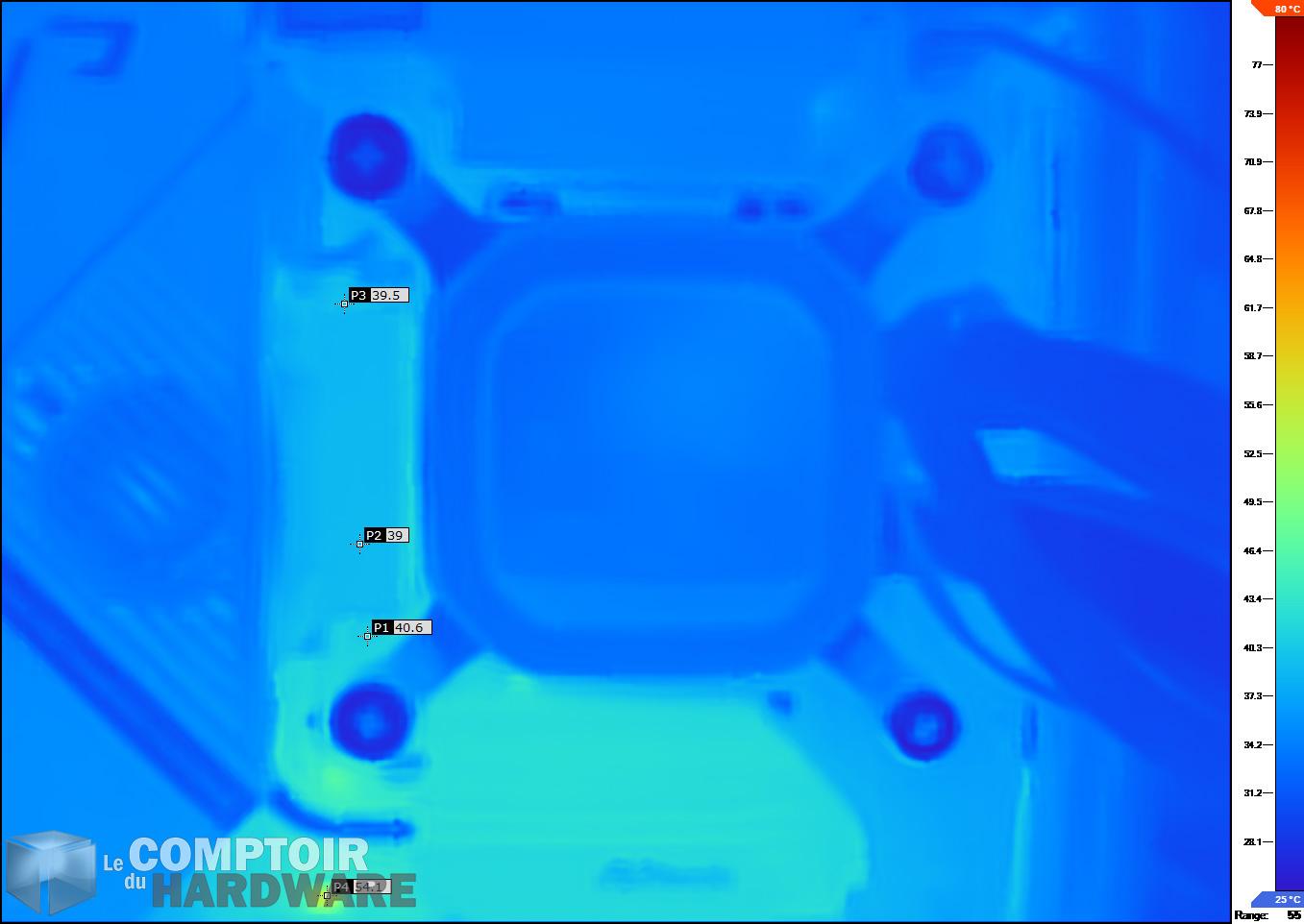

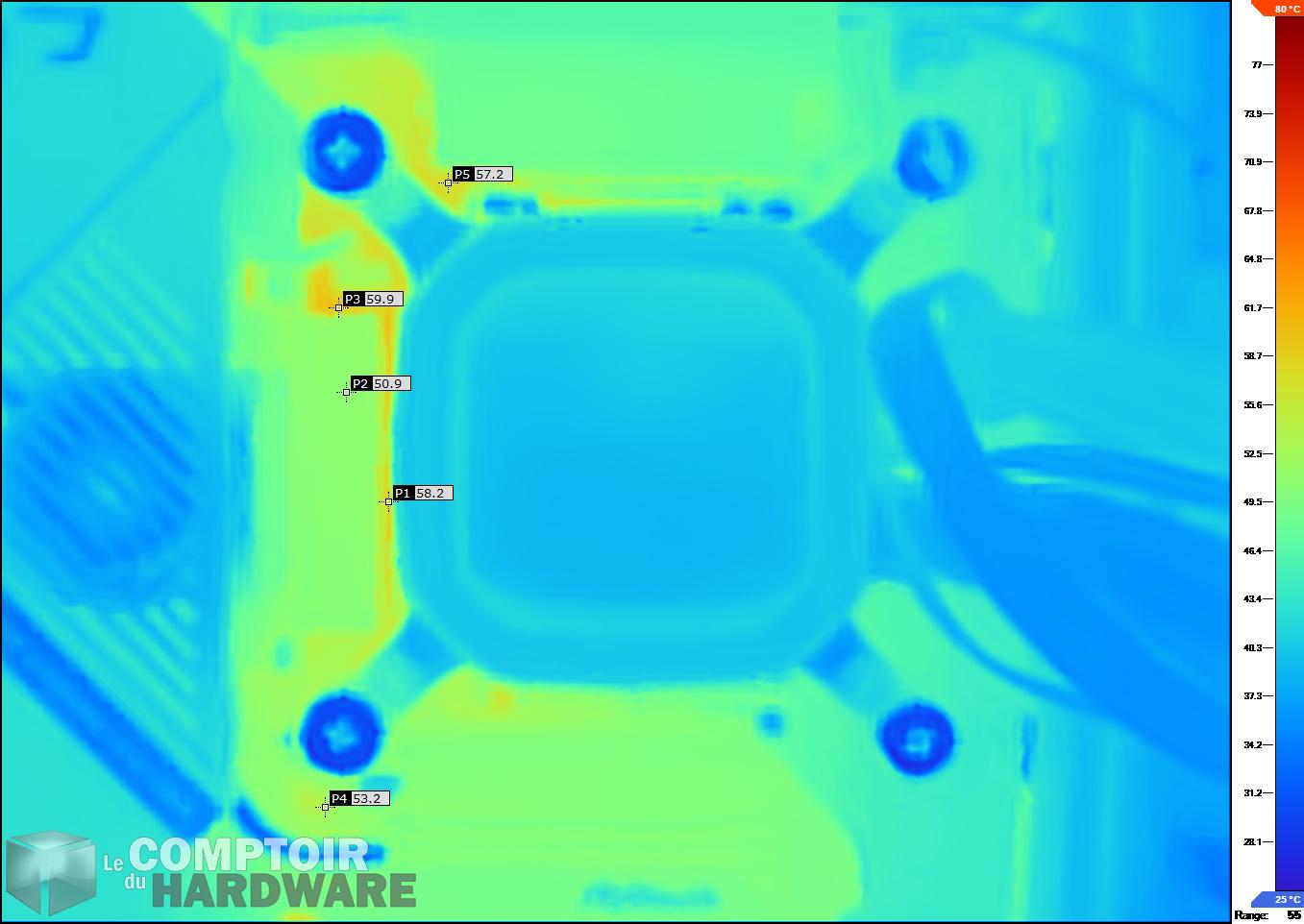

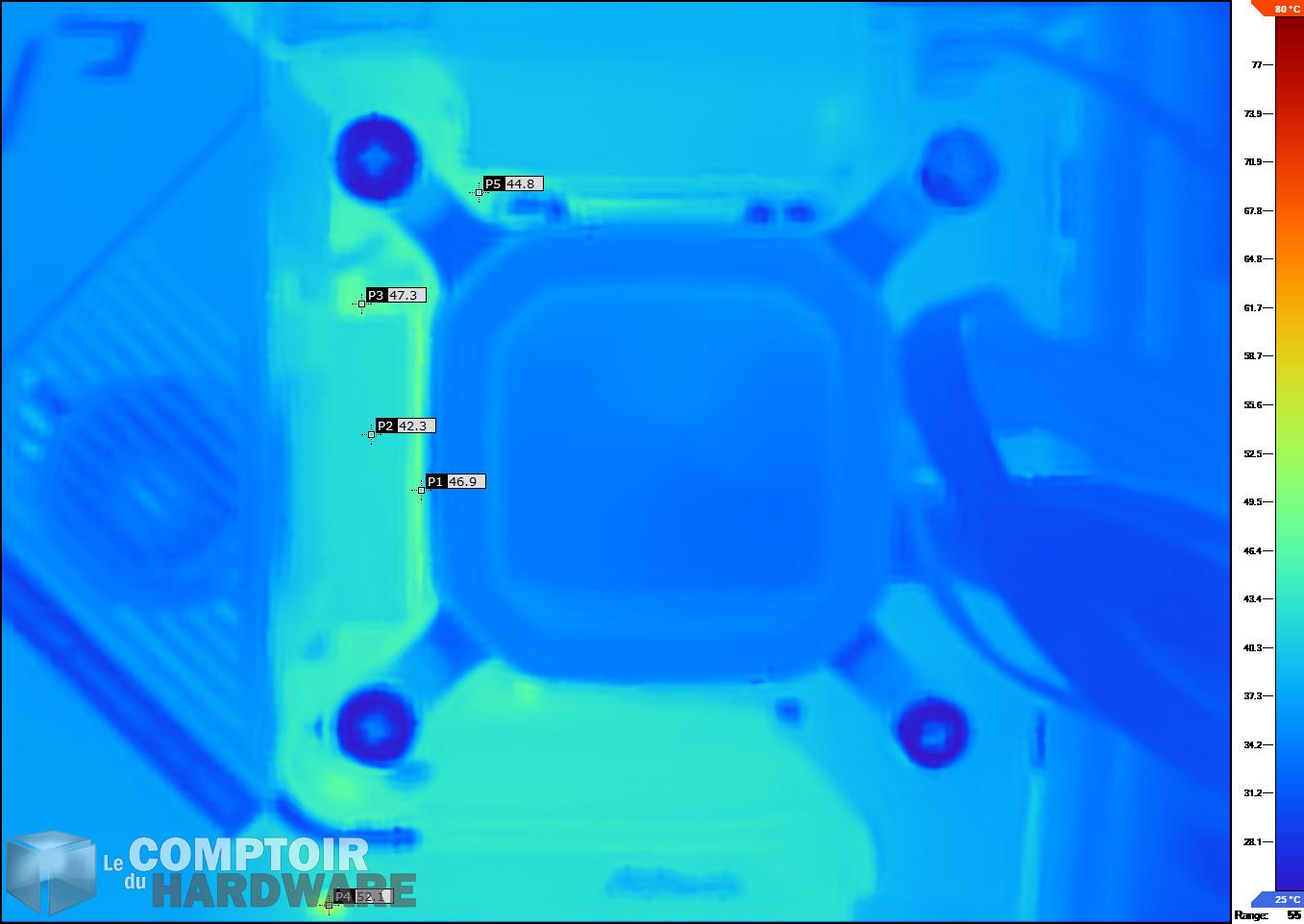

asrock z490 phantom gaming itx tb3 - image ir au repos [cliquer pour agrandir]asrock z490 phantom gaming itx tb3 - image ir sous charge de 95 w [cliquer pour agrandir]asrock z490 phantom gaming itx tb3 - image ir sous charge de 150 w [cliquer pour agrandir]

De gauche à droite : images infrarouges de la carte mère au repos / en charge 95 W / en charge 150 W



• Comment que ça sonne ?

Avec un circuit basé autour de l'indétrônable chipset ACL1220 et d'un amplificateur NE5532, le résultat final devrait être correct sur RMAA :





Le bruit de fond et la dynamique semblent impactés par l'utilisation de l'amplificateur, mais surtout par la présence d'un bruit à 100 Hz avec ses harmoniques, qui est du à l'alimentation en général. Les résultats ne sont pas catastrophiques pour autant, à part pour la diaphonie qui semble payer cher le montage au chausse-pied des composants. Mais le gros intérêt d'un montage à alimentation symétrique pour les amplificateurs de sortie se voit sur les dégradés harmoniques : ceux-ci sont excellents. Le THD suit une progression équilibrée entre harmoniques paires et impaires, et l'IMD n'est pas trop forte, ce qui donnera dans son ensemble un son clair et sans bavure, sans être trop neutre pour autant.

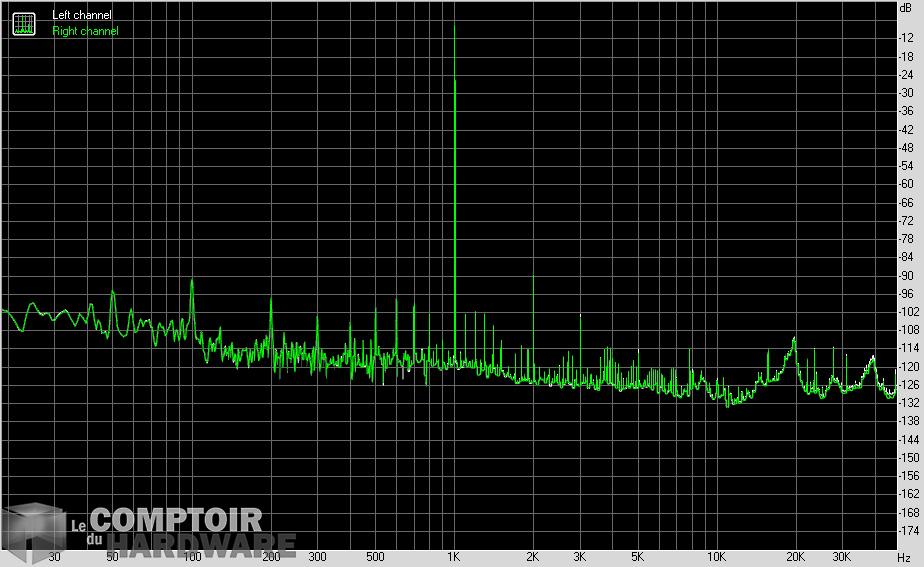

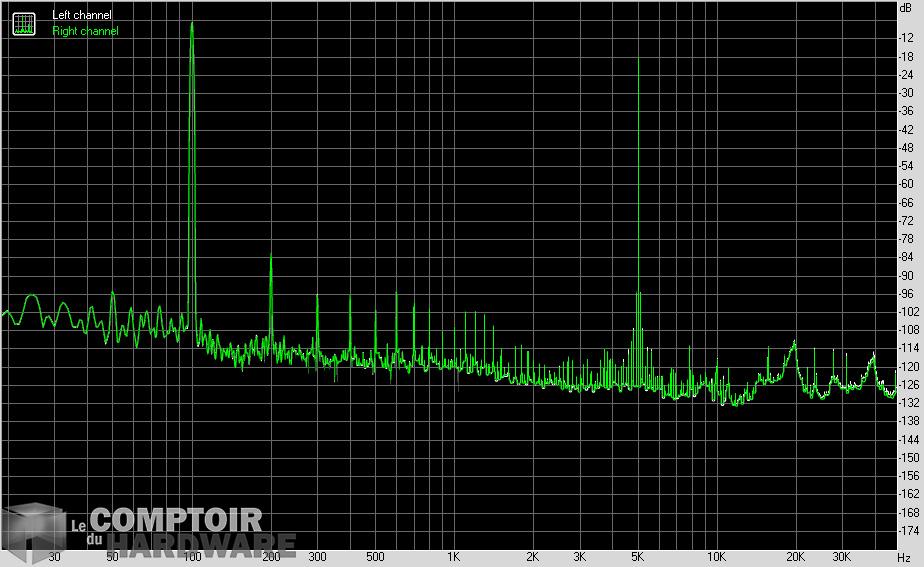

asrock z490 phantom gaming itx tb3 - thd [cliquer pour agrandir]asrock z490 phantom gaming itx tb3 - imd [cliquer pour agrandir]

THD (Taux de Distorsion Harmonique) - IMD (Taux de Distorsion d'Intermodulation)



À l'oreille le résultat est très bon, avec un son propre que ce soit en écoute musicale, sur des films ou en jeu. Aucune agressivité ne se fait entendre, les voix et instruments sont audibles et faciles à distinguer. Le seul défaut est le manque d'impact habituel que nous retrouvons avec les puces ALC 1220, qui ne vaut pas un bon DAC externe, et la diaphonie qui donne une sensation de salle étroite sur les grands espaces sonores comme les mondes ouverts ou les grands orchestres. Mais dans l'ensemble, l'intérêt de s'encombrer avec une carte son ici est très limité, et un modèle USB haut de gamme ne sera utile que pour des besoins spécifiques comme la production musicale. Par contre attention, la carte son n'est que stéréo, il faudra passer par une carte externe aussi si vous rêvez de 5.1/7.1.



• Verdict

comptoir 4stars

ASRock propose ici une bonne prestation sur sa carte Z490 Phantom Gaming ITX/TB3, qui permet de fournir une bonne puissance au CPU grâce à une alimentation refroidie activement et des composants haut de gamme, ce qui permettra d'utiliser de gros CPU dans de tout petits boîtiers, en pensant au refroidissement tout de même. L'ajout du Thunderbolt 3 sur des cartes à ce format est toujours une très bonne initiative de la part d'ASRock, et le circuit audio est tout simplement excellent. Le gros point négatif cependant reste la suite logicielle, qui est vieille, peu fonctionnelle et peu ergonomique, ce qui coutera une étoile à la note finale vu le prix de la carte proche des 300 € en Europe. N'oubliez pas que les prix français pour les cartes de chez ASRock ne sont toujours pas les plus avantageux, si la carte vous fait envie vous trouverez des tarifs intéressants de l'autre côté du Rhin avec moins de 300 € actuellement.

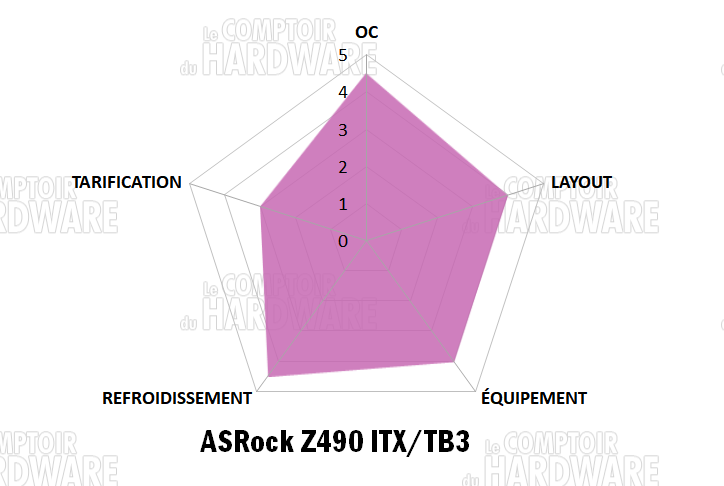

asrock z490 phantom gaming itx tb3asrock z490 phantom gaming itx tb3 notation

corsair logo pico technology gskill logo

Nous remercions naturellement nos partenaires pour la mise à disposition du matériel de test.





• Côté street price, ça dit quoi ?
