• Protocole de test des mobales

prot cdh pico technology

Après cet aspect descriptif, il est temps de passer aux choses sérieuses : que vaut cette petite mobale en situation réelle ? De nos jours, analyser les performances en utilisation standard ou tester les débits sur les transferts de données n'aura pas d'autre effet que de fournir des graphes bourrés de chiffres trop souvent creux. Le Comptoir s'est donc focalisé sur ce qui vous impacte vraiment dans la vie de tous les jours : la stabilité et la température.



Le but de ce protocole de test est ainsi de mesurer jusqu'où peut aller la carte mère en matière de stabilité, sans se transformer en grille-pain de silicium. Nous avons donc axé notre protocole sur des stress tests, délaissant ainsi les performances pures qui sont déjà amplement détaillées dans les dossiers CPU. Selon le placement en gamme des cartes mères, nous retrouverons différents couples de TDP :

  • Haut de gamme : 125 / 220 W à 1,35 V (Core i7/i9 avec OC)
  • Milieu de gamme : 95 / 150 W à 1,25 / 1,30 V (Core i5/i7)
  • Entrée de gamme : 65 / 125 W à 1,15 / 1,25 V (Core i3/i5, basse consommation)



CPU - Core i7 10700k (TDP 95 W / 150 W)

Cooling CPU - AIO Corsair H115i Pro

RAM - Corsair Vengeance RGB - 2x8 Go @ 3000 MHz CAS16

Stockage - LDLC SSD F6 Plus 480 Go

Alimentation - Corsair M850X

Boitier - Obsidian 500D (de chez Corsair, toujours ; une vraie config' de pirate !)



Enfin, pour nos mesures physiques, le comptoir vous présente son nouvel oscilloscope numérique Robert - un Picoscope de la série 3000 couplé à une sonde du même fabricant et une pince ampèremétrique pour vous fournir des valeurs toujours plus justes et toujours plus précises. Robert permettra surtout de faire des analyses de comportement et de voir l'évolution des tensions/courants selon les situations ou le temps. Pour les tests de la partie audio, nous retrouvons notre chère Xonar Essence STX qui permettra de mesurer les paramètres physiques (distorsions, diaphonie...) des signaux sonores. Pour ce qui est de l'overclocking, l'opération sera faite à la main afin de conserver à coup sûr les TDP recherchés et ainsi garder une base de comparaison commune.



xonar essence stx gskill ddr4 sniper x prot rm850x ldlc f6 plus AIO corsair h115i pro



• BIOS UEFI et suite logicielle

Le BIOS de chez ASRock ne gagne pas en modernité, avec un easy-mode qui n'évolue pas beaucoup, sauf pour les codes couleurs. Si celui-ci est ergonomique, il manque cependant de certaines fonctions utiles comme des boosts automatiques. Par contre, le mode advanced continue de s'améliorer et devient plus clair sur les options de BIOS disponibles. L'interface est de plus en plus réactive et stable que par le passé, les outils embarqués ne se réinitialisent plus de manière hasardeuse et sont suffisants pour éviter de passer par les logiciels du fabricant. Petite chose à laquelle il faut penser : si vous mettez une carte son sur votre PC, la carte désactive automatiquement le chipset audio intégré, donc si vous voulez le garder pensez à changer ce paramètre dans le bios.

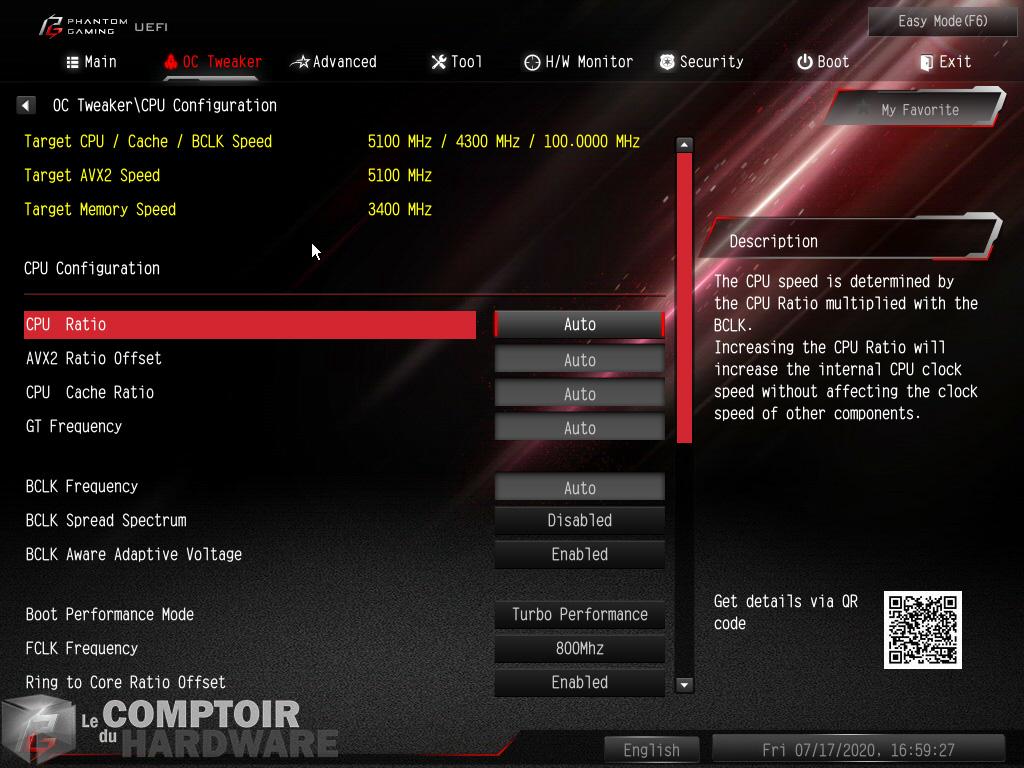

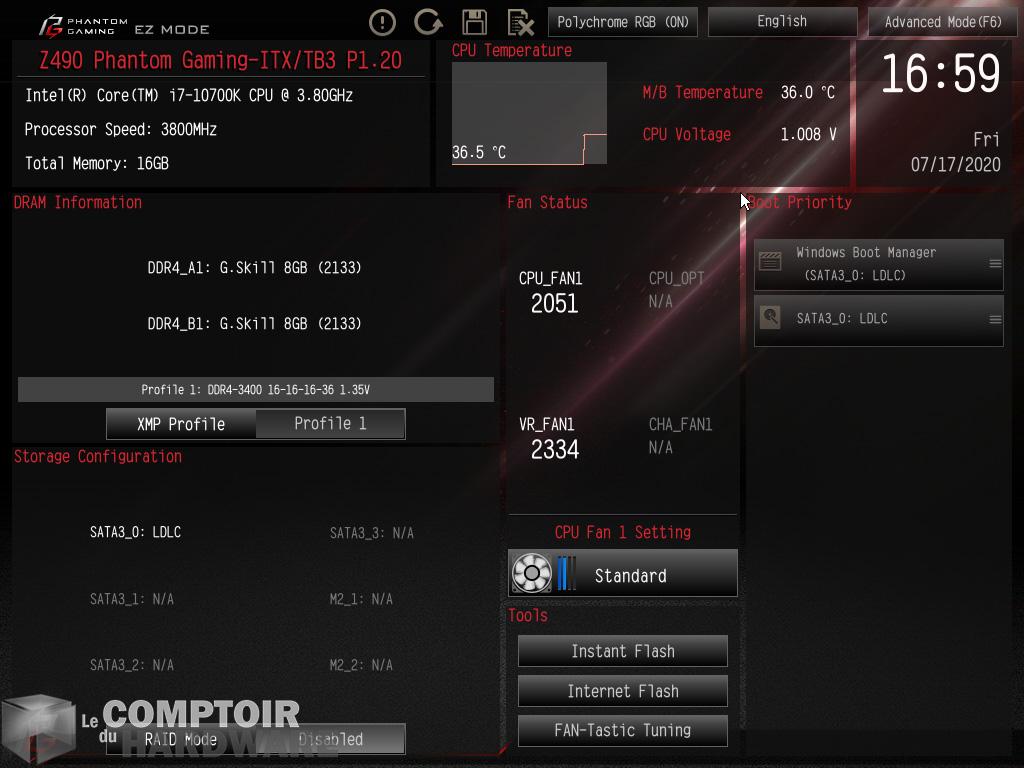

asrock z490 phantom gaming itx tb3 - bios : mode facile [cliquer pour agrandir]asrock z490 phantom gaming itx tb3 - bios : mode avancé [cliquer pour agrandir]

Si les options ne sont pas nombreuses, l'interface reste cependant bien détaillée et documentée.



Pour ce qui est de l'overclocking, les réglages fournis sont efficaces et adaptés aux capacités de la carte, avec un marquage de ce qui peut être risqué ou non pour vos composants. Dans les faits, l'idéal restera tout de même de régler à la main les paramètres, mais le manque de certaines options au niveau de la gestion des fréquences ou des tensions n'aident pas à obtenir quelque chose de très précis. Par contre, dans le cas où vous cherchez à faire un OC costaud sur tous les cœurs en même temps, cette carte ne vous posera pas trop de problèmes.



Niveau applicatif, c'est toujours aussi vieillot dans son ensemble, avec un OC Tweaker qui est pauvre en paramètres et dont il manque certains réglages utiles comme la Load Line Calibration. Par contre le monitoring est propre, les ventilateurs, le RGB et les paramètres d'OC sont synchronisés avec ce qui a été fait dans le BIOS, ce qui est déjà mieux que par le passé. ASRock est donc dans la bonne voie, il ne lui reste plus qu'à moderniser toute son interface, qui compte tout de même quelques années au compteur.

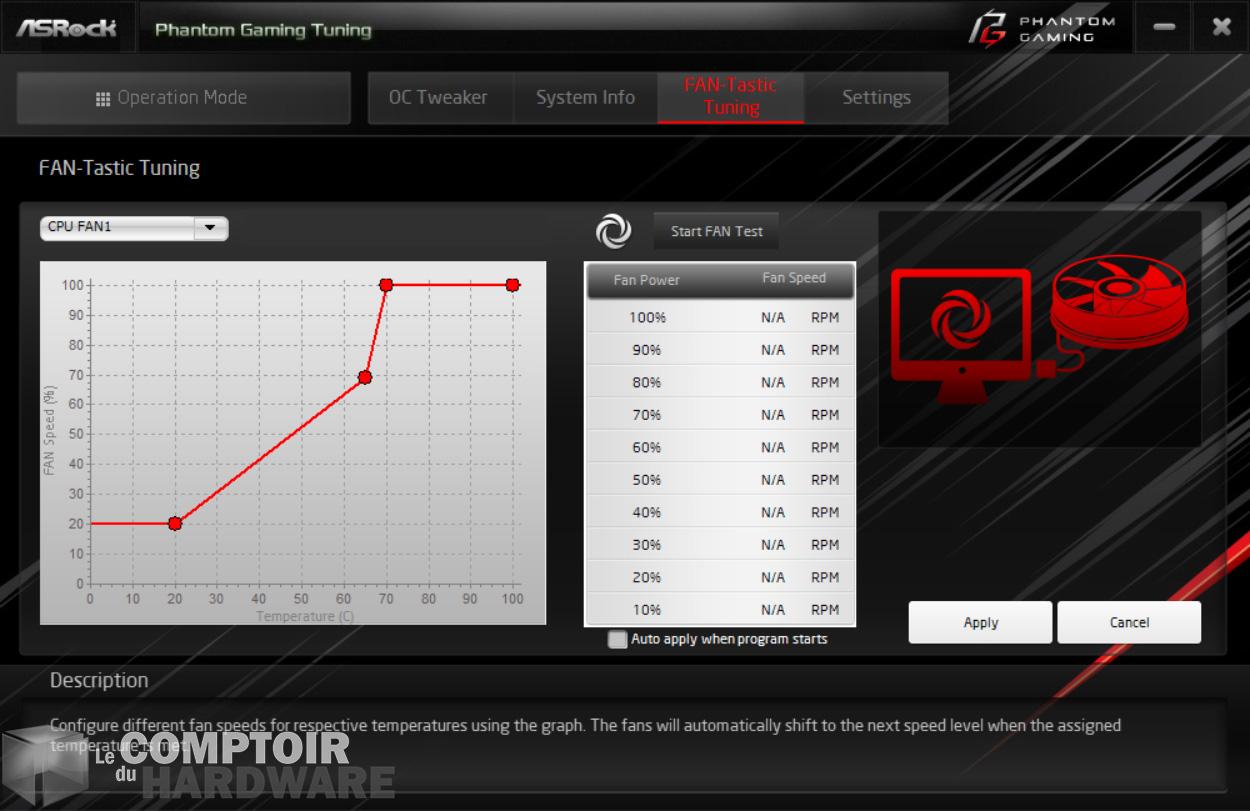

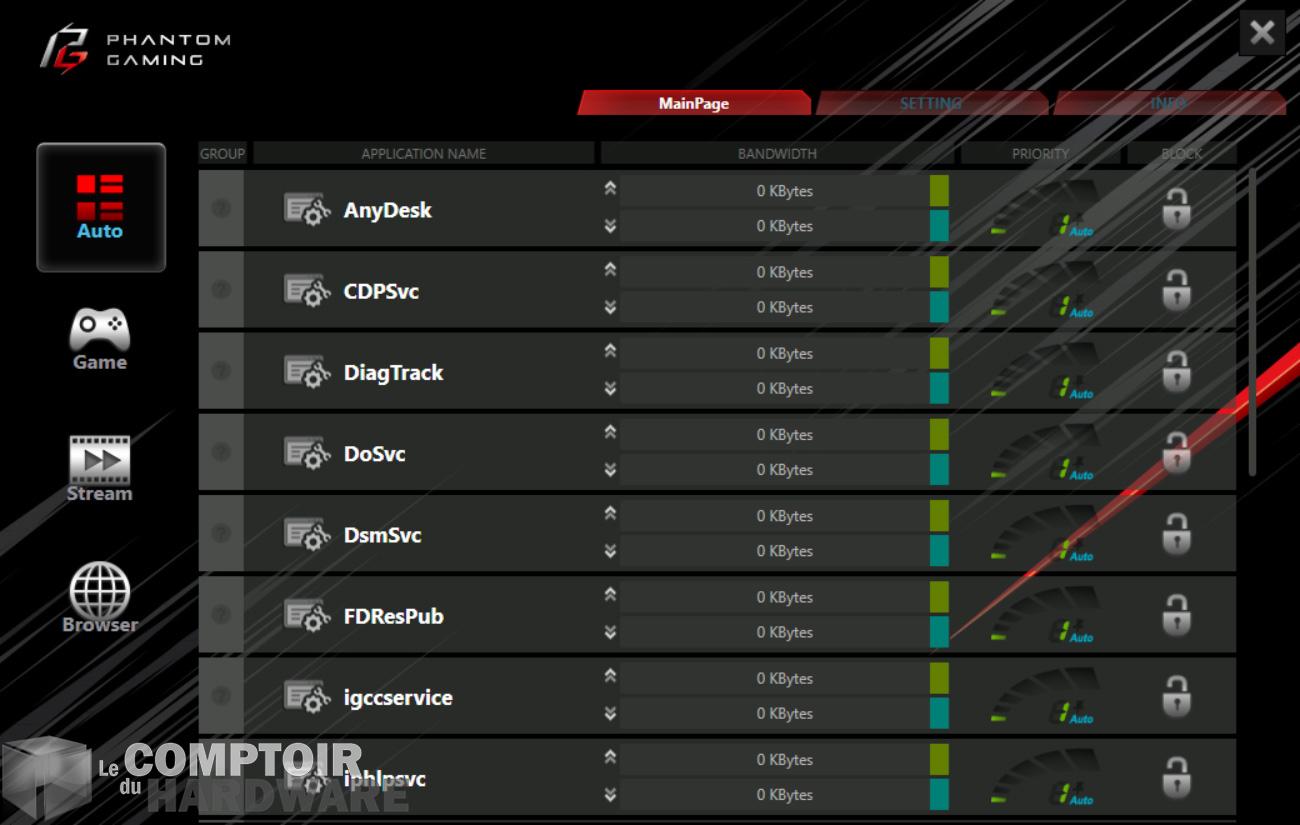

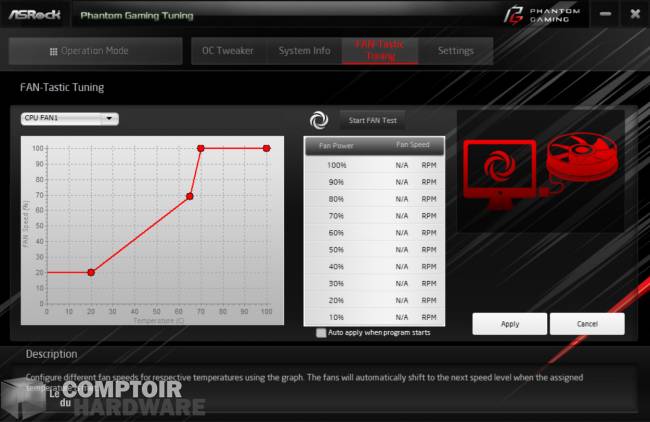

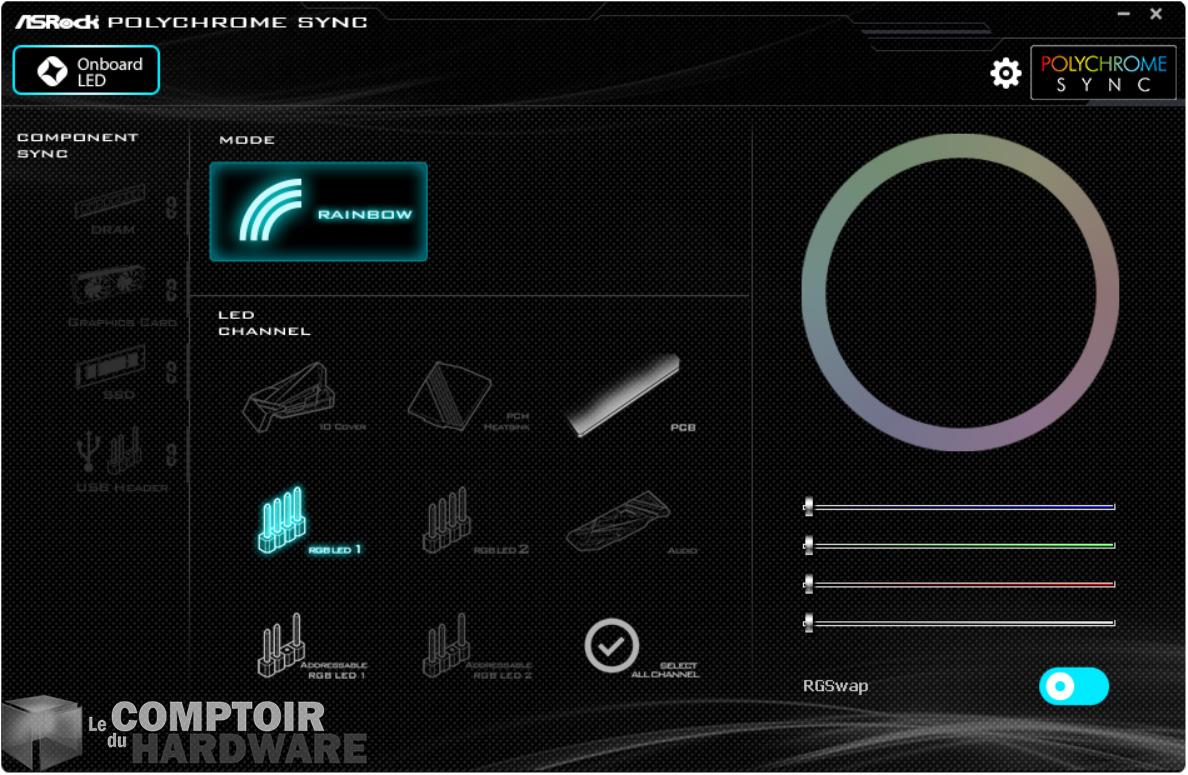

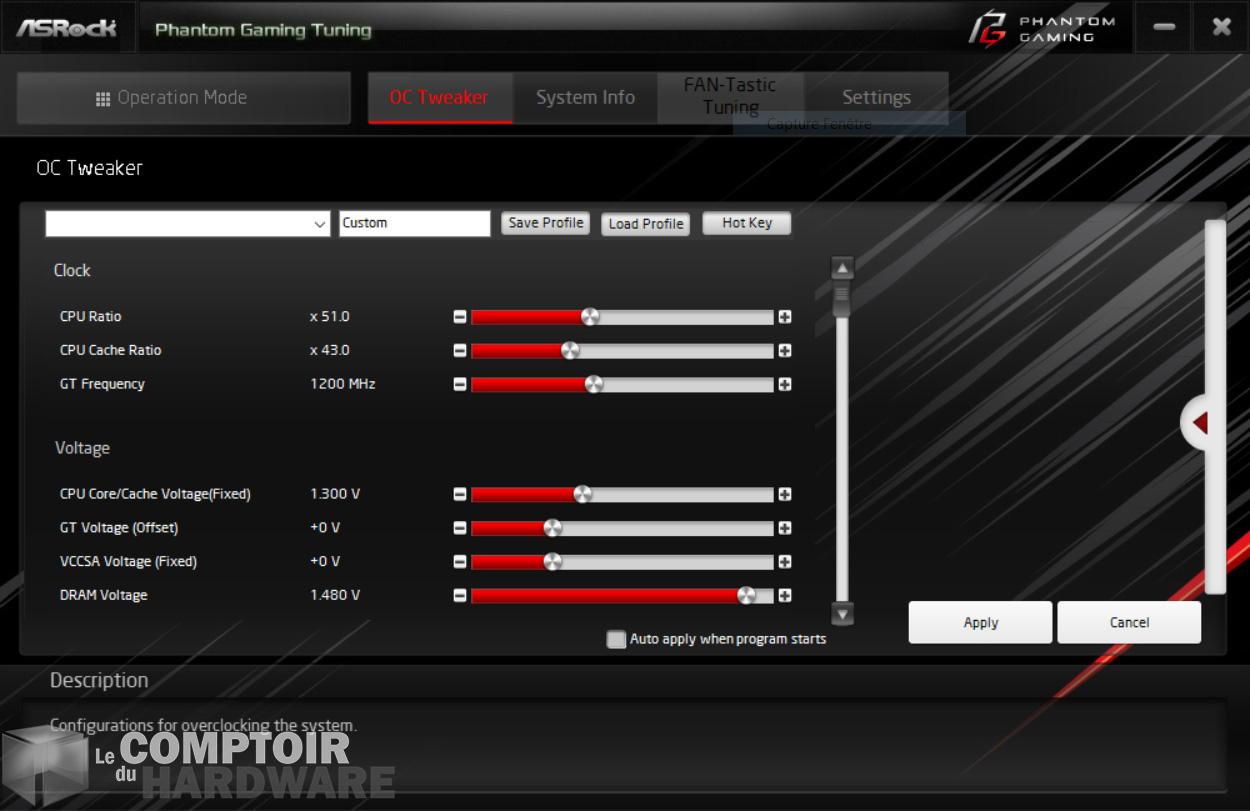

asrock z490 phantom gaming itx tb3 - applications : oc tweaker [cliquer pour agrandir]asrock z490 phantom gaming itx tb3 - applications : fan tastic [cliquer pour agrandir]asrock z490 phantom gaming itx tb3 - applications : polychrome sync [cliquer pour agrandir]asrock z490 phantom gaming itx tb3 - applications : gestion du réseau [cliquer pour agrandir]

Les applications de chez ASRock sont toujours un peu légères, mais une amélioration commence à se faire voir au fil du temps.
