• Fouille intégrale de la carte

Comme à l'habitude, observons bien en détail cette carte mère de chez ASRock avant de passer aux tests :

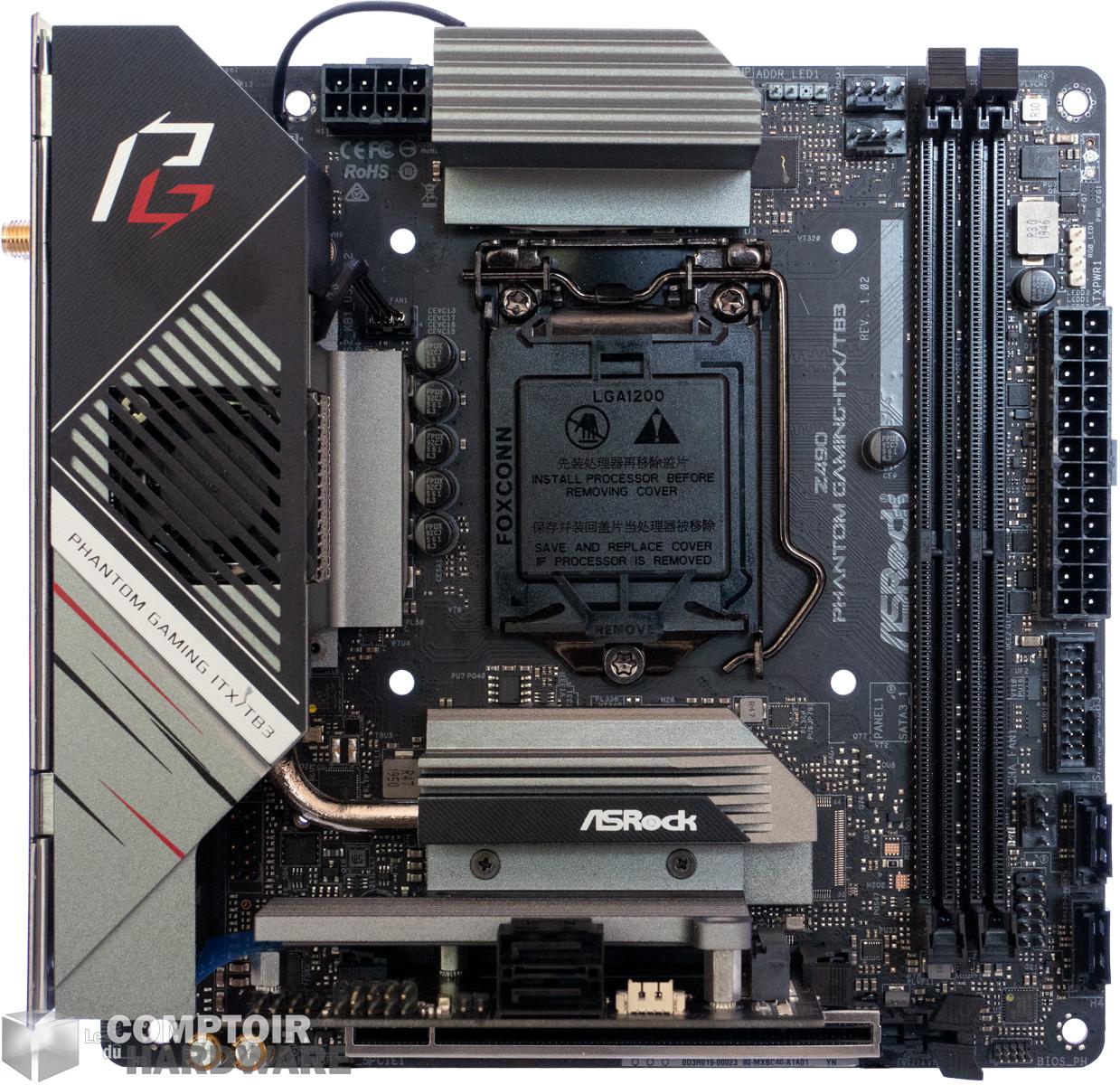

 asrock z490 phantom gaming itx tb3 - vue de face [cliquer pour agrandir]

ASRock reprend le concept de refroidissement actif propre aux Phantom Gaming de sa famille de carte en Z490.



ASRock se base sur le même concept que la Z490 Phantom Gaming Velocita ou la Z490 Taichi pour ce qui est de l'alimentation : des VRM refroidies par deux petits ventilateurs de 30 mm chacun. L'objectif est d'assurer une efficacité maximale de refroidissement sur une carte aussi compacte. Les ventilateurs sont bien intégrés dans la carrosserie et ne seront donc pas une gêne visuelle au style Phantom Gaming que nous retrouvons depuis X570. Pour les interfaces internes, nous avons ici 2 slots pour 2 barrettes DDR4, question ports, comptez sur 1 PCIe x16 3.0, deux ports M.2 en PCIe 3.0 x4 et un port Thunderbolt 3 pour connecter des appareils en PCIe à l'extérieur de votre boîtier.

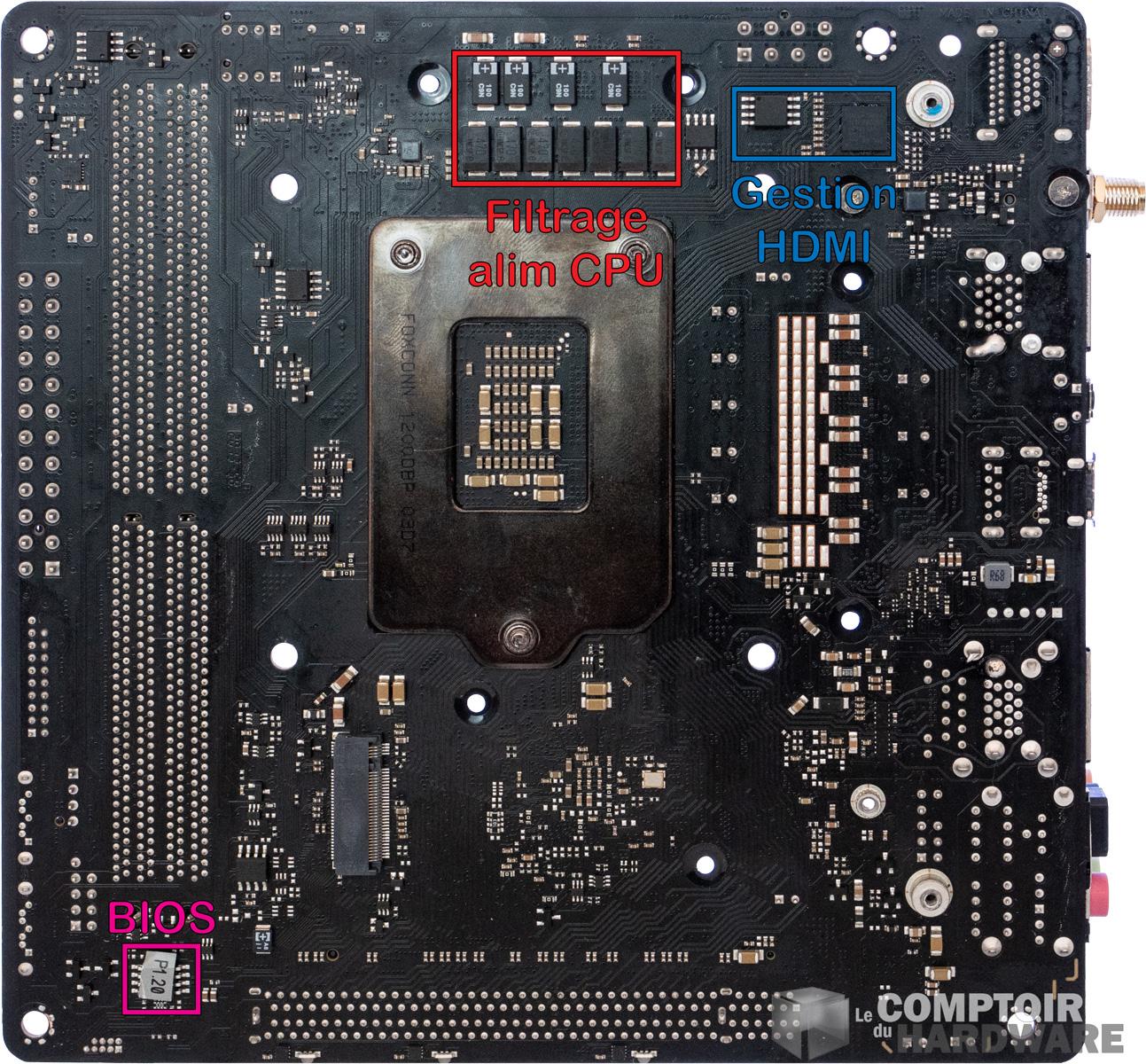

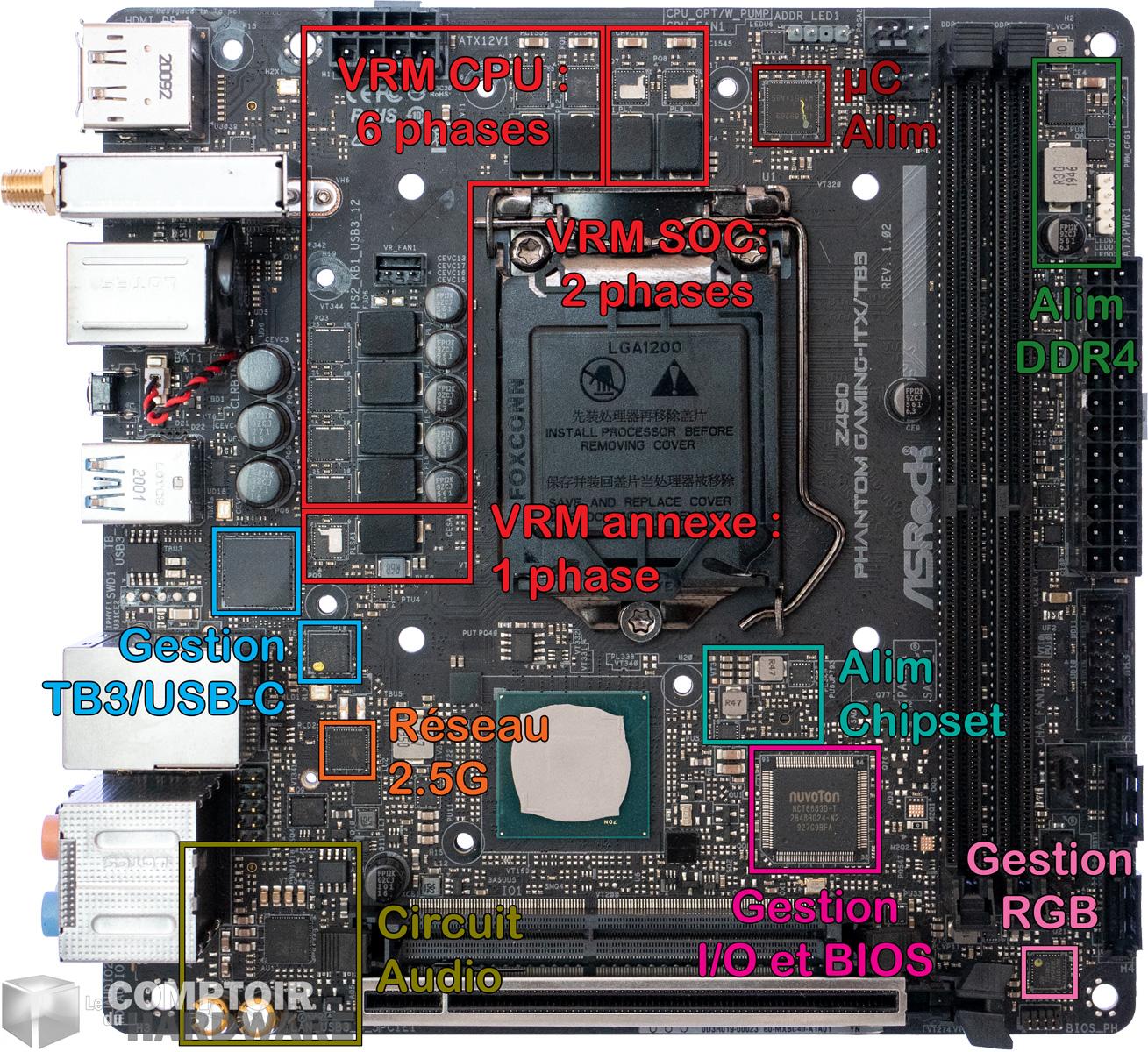

asrock z490 phantom gaming itx tb3 - vue détaillée du PCB : face [cliquer pour agrandir]asrock z490 phantom gaming itx tb3 - vue détaillée du PCB : arrière [cliquer pour agrandir]

Voici notre petite analyse rituelle du PCB avant et arrière, avec les principaux éléments associés à cette carte mère.



Lorsque nous enlevons tout le carénage de la carte, nous pouvons voir que malgré le petit format, ASRock amène une dose conséquente de puces et de fonctionnalités. Le Thunderbolt est totalement intégré et dispose de son contrôleur directement sur la carte, à l'instar de la version x570 de la même carte. Le fabricant exploite totalement le double-face et permet donc d'intégrer les puces sans trop serrer les éléments, grâce à l'utilisation d'un système par carte d'extension déportée, qui permet de contenir un port M.2 et quelques petits ports secondaires pour la carte. Ce principe n'est toutefois pas nouveau, puisqu'il se rapproche des travaux d'ASUS à ce sujet sur sa ROG Strix X570-I.

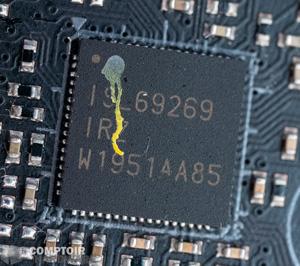

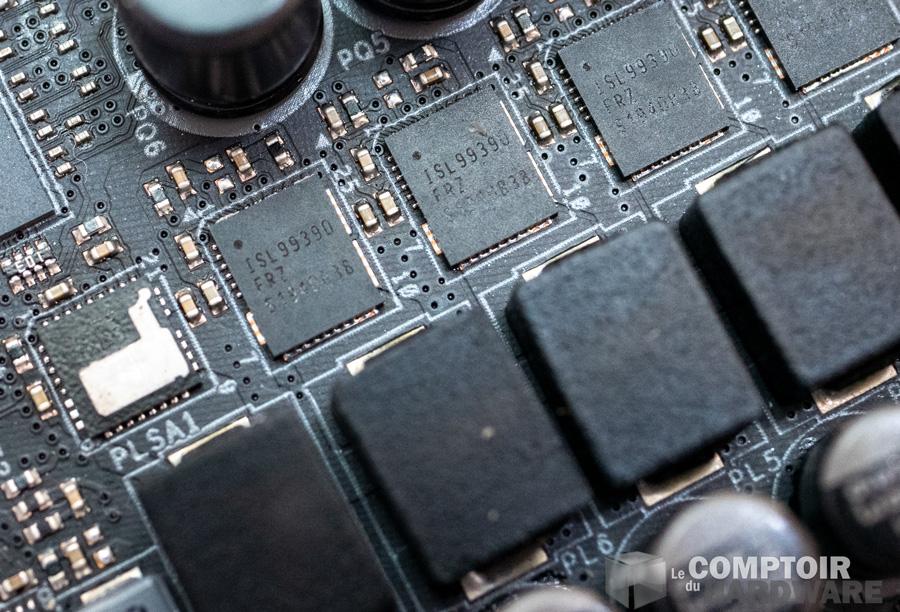

asrock z490 phantom gaming itx tb3 uc alimasrock z490 phantom gaming itx tb3 - zoom sur les VRM [cliquer pour agrandir]

ASRock préfère utiliser la puce ISL69269 en 6 + 2 + 1 pour ses VRM et n'utilise que des phases pures, le tout couplé aux excellents ISL99390.



Malgré la petite taille, l'alimentation de cette carte mère n'est pas prise à la légère et utilise parmi les meilleurs composants de ces derniers temps. Nous retrouvons donc la famille Intersil - aka Renesas - au complet avec un contrôleur ISL69269 couplé à 9 phases à base de ISL99390, dont l'efficacité commence à se faire connaître. La configuration est donc en phases pures, avec 6 phases pour le CPU, 2 phases pour le SOC et 1 phase à part, probablement pour l'iGPU. Les selfs ne semblent pas très grosses, mais elles profitent du radiateur refroidi activement et nous retrouvons un mélange de condensateurs chimiques électrolytiques et au tantale. L'ensemble devrait donc tenir face à notre Core i7 10700K sans trop de problèmes.

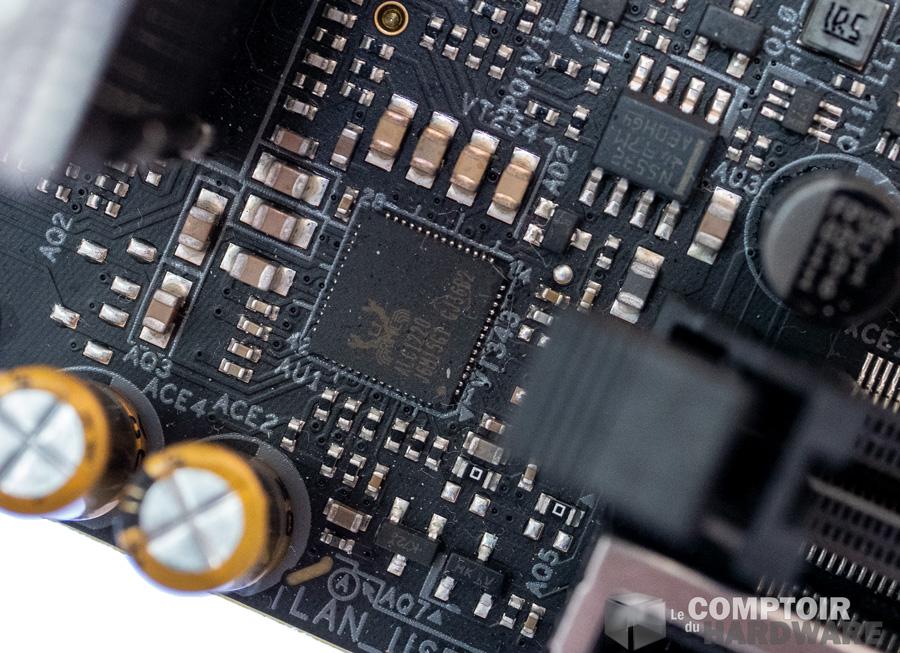

asrock z490 phantom gaming itx tb3 - circuit audio [cliquer pour agrandir]

Le circuit audio se permet d'avoir son propre amplificateur, ce qui est rare sur les cartes au format mini-ITX.



ASRock ne se contente pas du minimum syndical pour son système audio, et repense totalement la carte à ce sujet. La sortie se limite à la simple stéréo, mais fournit un signal direct sans avoir besoin de condensateur grâce à un amplificateur intégré. Cela permet d'améliorer la réponse en fréquence, la distorsion et la musicalité du circuit audio au détriment bien souvent du rapport signal à bruit. Mais tout comme son concurrent ASUS, ASRock propose ici une prestation intéressante pour une carte mini-ITX de ce côté.



Tant qu'à parler son, le système de refroidissement des VRM est particulier, puisqu'il comporte 2 ventilateurs de 30 mm chacun. Ceux-ci ne se font pas entendre sur de faibles charges, et tant que vous ne cherchez pas à mettre une ventilation trop agressive vous n'entendrez quasiment jamais la soufflerie. Attention cependant, l'application du paramètre "performance" dans le BIOS sur la ventilation sollicite trop ces petits ventilos, nous vous conseillons donc de bien vérifier la vitesse des moulins.

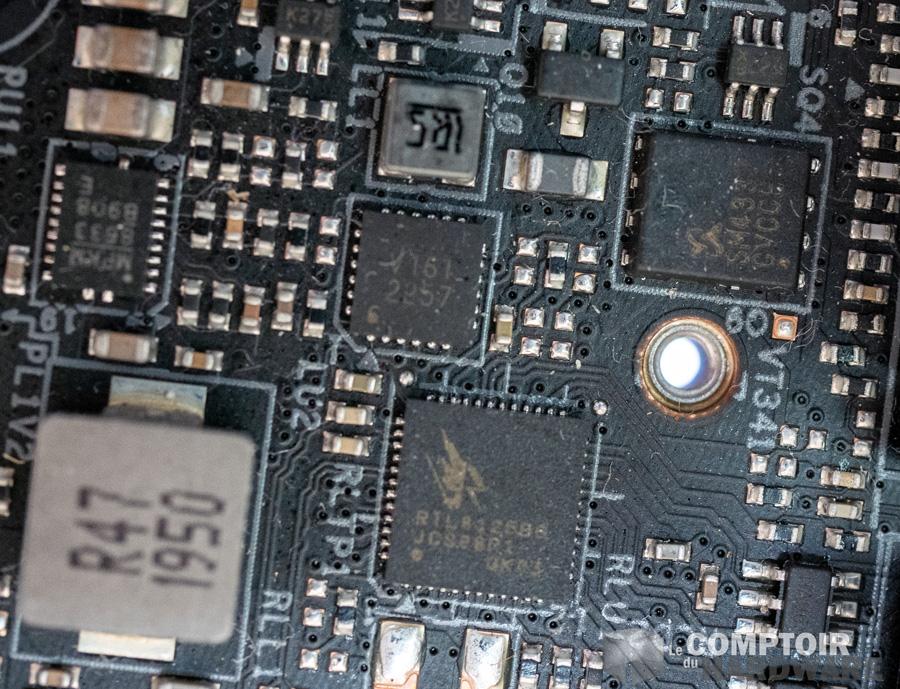

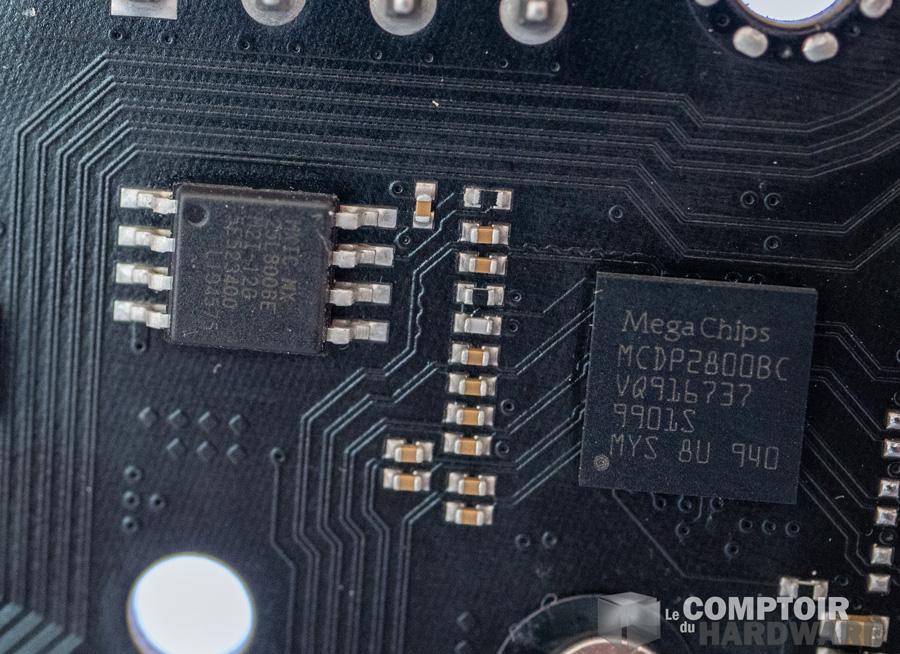

asrock z490 phantom gaming itx tb3 - gestion du réseau [cliquer pour agrandir]asrock z490 phantom gaming itx tb3 - conversion DP vers HDMI [cliquer pour agrandir]

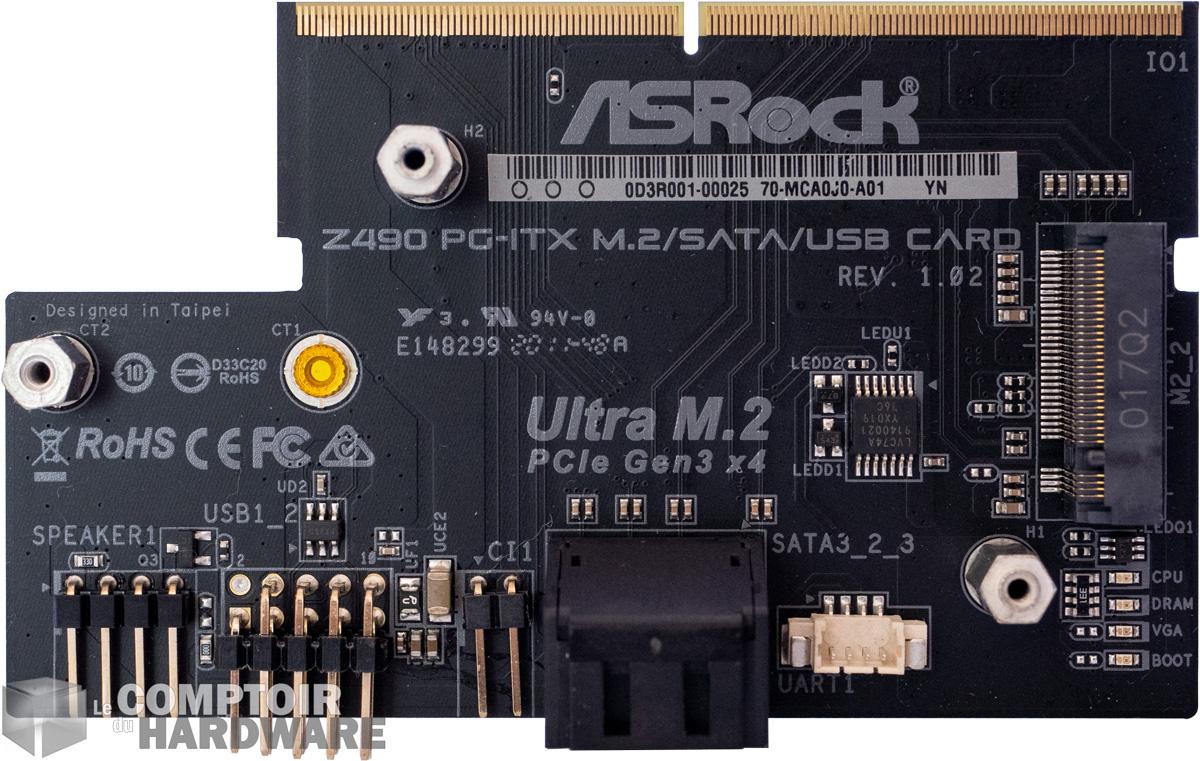

asrock z490 phantom gaming itx tb3 - carte d'extension M.2 [cliquer pour agrandir]

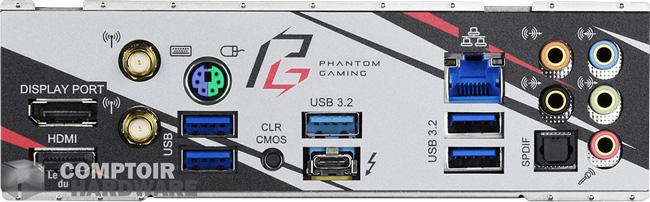

asrock z490 phantom gaming itx tb3 backplate

La carte n'est pas très riche en connectique, mais elle a l'avantage de n'avoir que des ports USB 3.2 Gen 1 ad minima.



Afin de finir notre analyse visuelle, passons à la connectique. La façade arrière est correcte, avec 4 ports USB 3.2 Gen 1, 1 port USB 3.2 Gen 2 Type-A, 1 port Thunderbolt 3, 1 port PS/2 pour les périphériques souris/clavier, un port DP 1.4 et un port HDMI, une puce Ethernet Realtek 2.5G et le Wi-Fi 6. Notez que ASRock ne fournit pas la fonctionnalité de flashage de BIOS directement depuis un lecteur USB sans avoir besoin de booter le PC, ce qui est dommage puisque la fonctionnalité devient standard et est appréciable.



La connectique interne est complète pour une carte en mini-ITX, la liste est vaste et longue, mais nous remarquons la présence d'un connecteur pour port USB 3.1 Gen2 Type-C et des branchements aRGB, niveau cosmétique le RGB est présent sur l'ensemble de la carte mère, mais celui-ci a tendance à donner un côté trop flashy à la carte mère comparée à sa taille.
