• Asus TUF Gaming B760-Plus WiFI D4

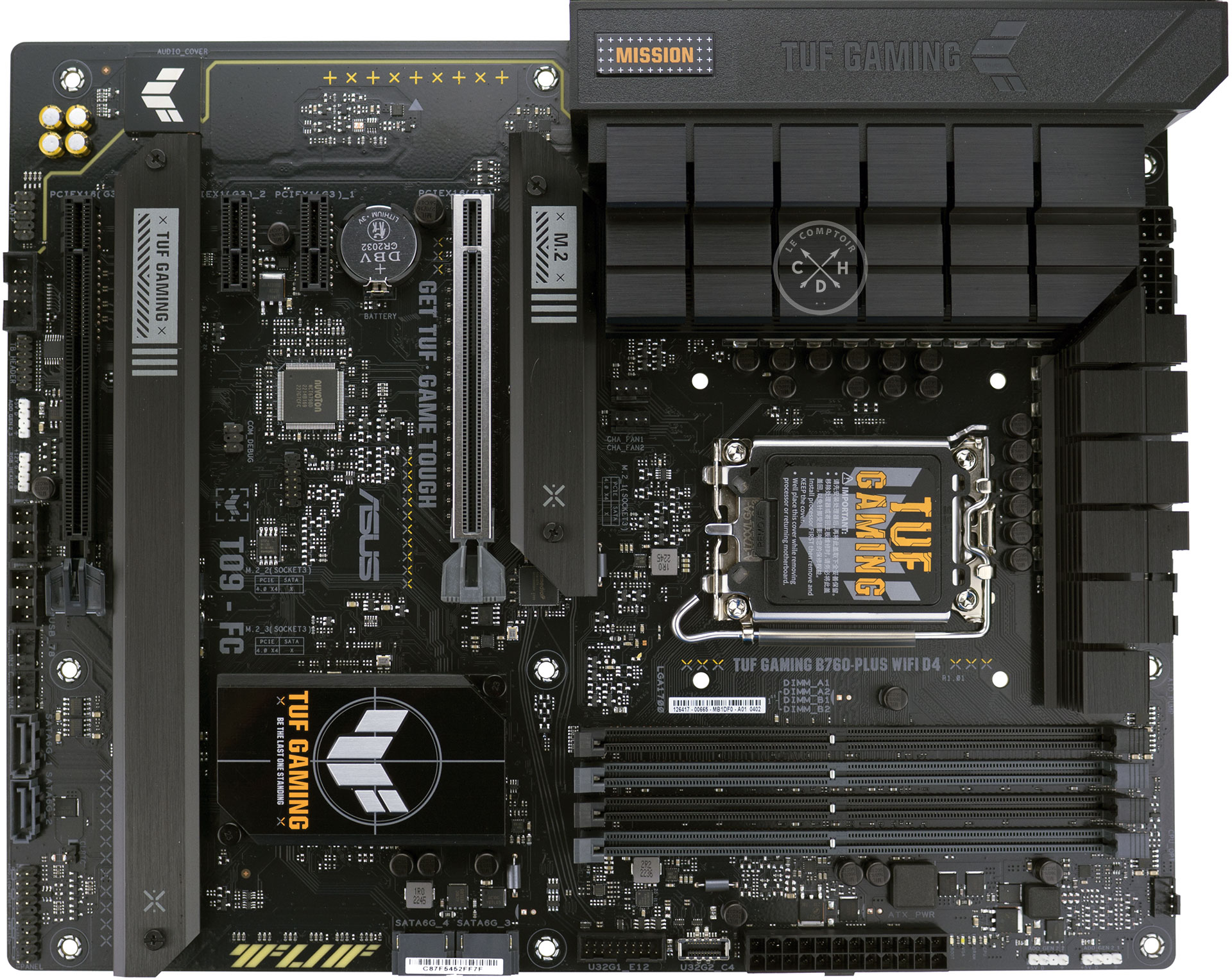

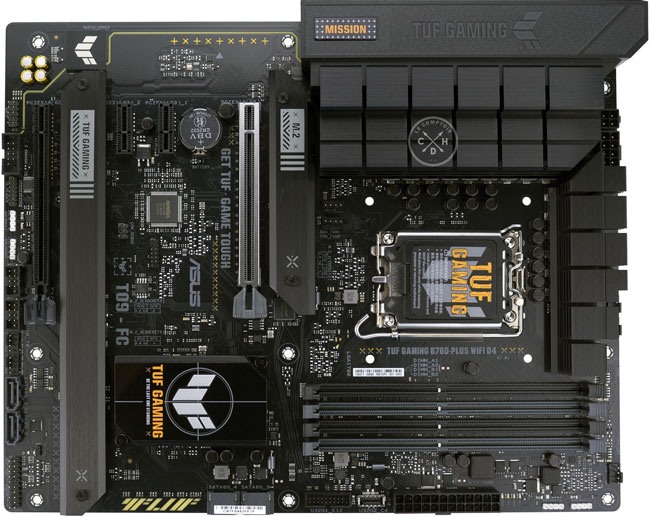

Seconde carte mère utilisant le chipset B760, cette TUF Gaming troque la DDR5 pour de la DDR4 ce qui pourra intéressé ceux disposant d'une telle mémoire. A nouveau, le PCB est intégralement noir, il est toutefois égayé  par le jaune et l'orange pour lui donner la touche caractéristique de la série TUF. Elle comprend 4 connecteurs d'extension PCIe, deux au format x16, les 2 autres en x1. Le premier port x16 utilise les 16 lignes Gen 5.0 du CPU alors que le second port à ce format, se limite au mieux à 4 lignes Gen 3.0 en provenance du B760, valeur qui passe à 2 en cas d'utilisation simultanée des ports x1, avec qui il partage les mêmes lignes.



Asus TUF Gaming B760-Plus WiFI D4 [cliquer pour agrandir]

L'Asus TUF Gaming B760-Plus WiFI D4

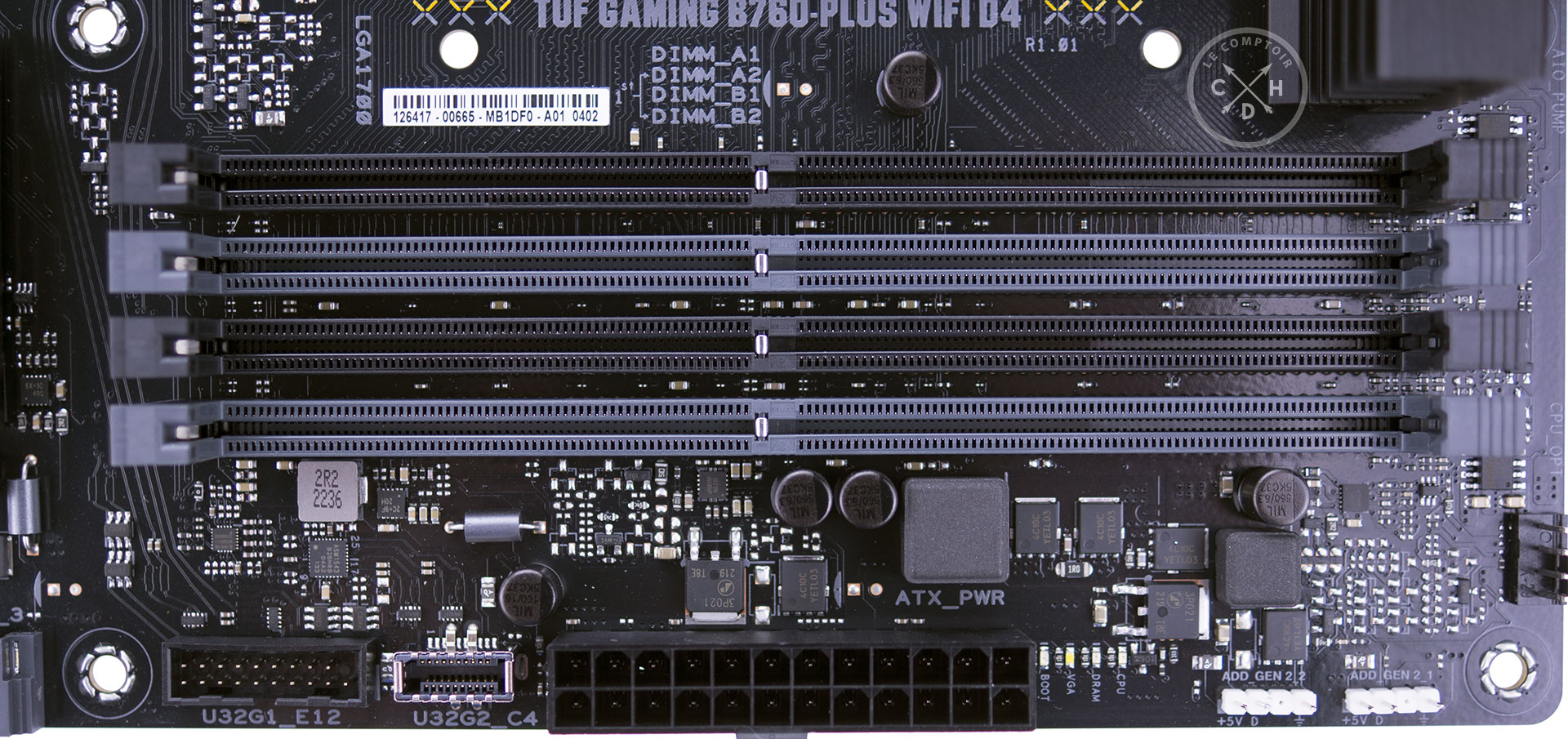

Les incontournables LED sont bien entendu présentes sur ce produit TUF. Elles se limitent ici à la zone jaune à côté des 2 ports SATA. Du côté de l'alimentation, un traditionnel connecteur à 24 broches complété par deux connecteurs ATX 12V : un  à 8 broches et le second à 4. À Sur la photo, on peut également distinguer les slots DDR4, ainsi que deux connecteurs interne USB 3.2 : un Gen 1 et un Gen 2. Pas d'afficheur à segments indiquant les codes POST ici, mais des LED précisant le niveau d'avancement du Boot.



Slots DDR5 et alimentation [cliquer pour agrandir]

Le connecteur d'alimentation à 24 broches

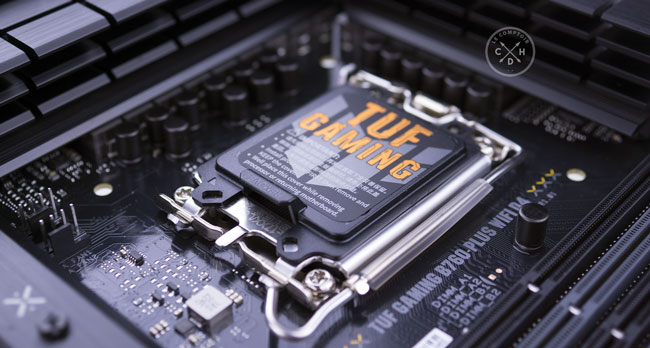

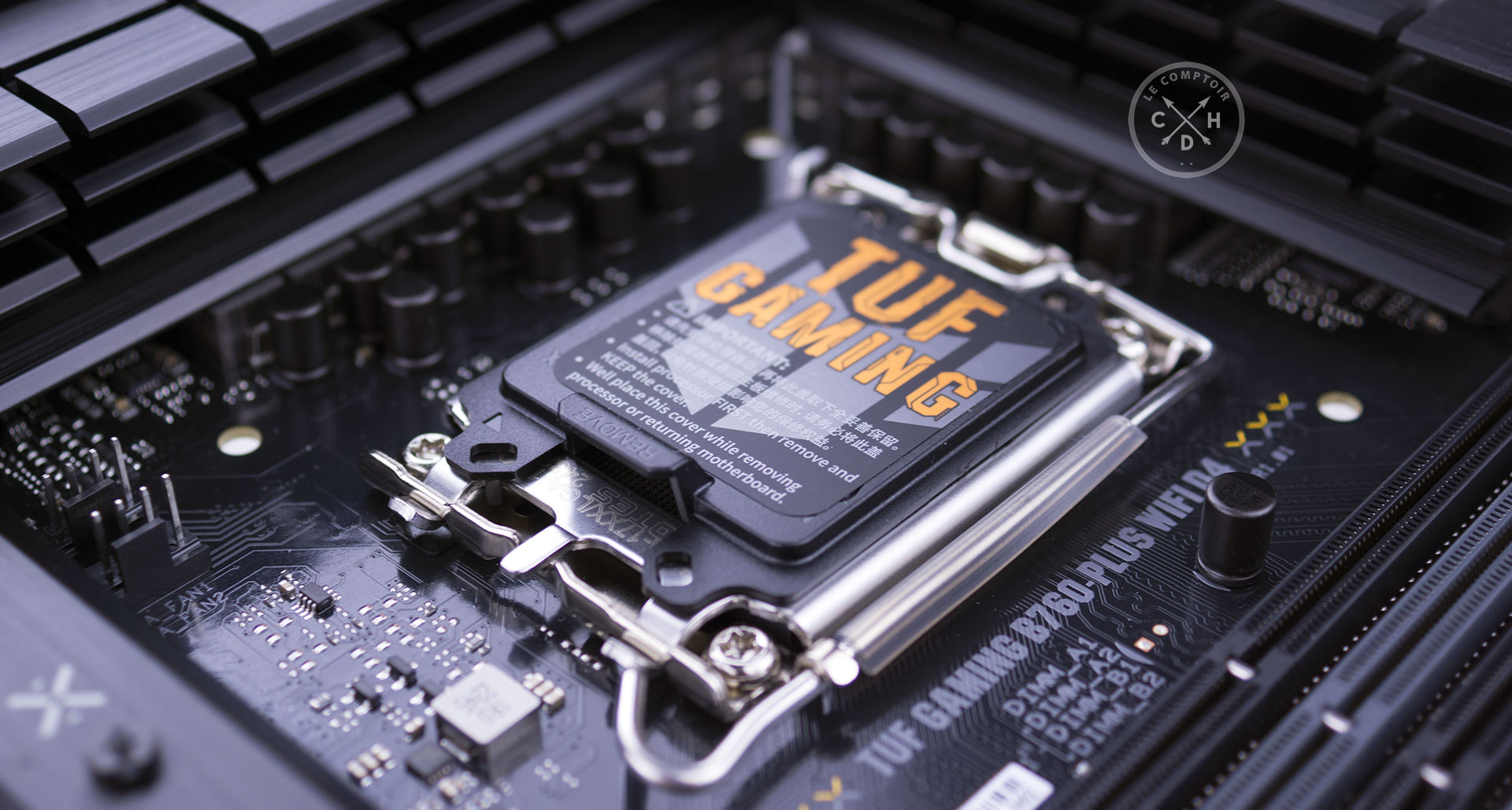

Le constructeur a opté pour un étage d'alimentation conséquent à 15 VRM pour le CPU, car même si la carte sera principalement utilisée avec des modèles disposant d'un TDP de 65 W, elle se doit d'être capable de fournir les 253 Watts réclamés par un modèle K de 13ème génération.



Socket et VRM [cliquer pour agrandir]

Les VRM dévolus au CPU



Côté stockage, on trouve 4 ports SATA 6 Gbps gérés par le Z760 : deux sont situés à la périphérie droite de la carte et parallèle au PCB, les 2 autres utilisent une orientation à 90° et sont localisés en bas à droite du PCB. En complément, pas moins de 3 ports M.2 prennent place entre les slots d'extension PCIe (voir plus bas).



Les connecteurs SATA [cliquer pour agrandir]

Les connecteurs SATA

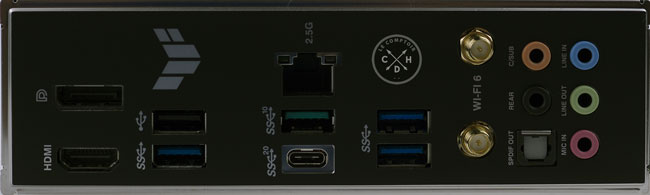

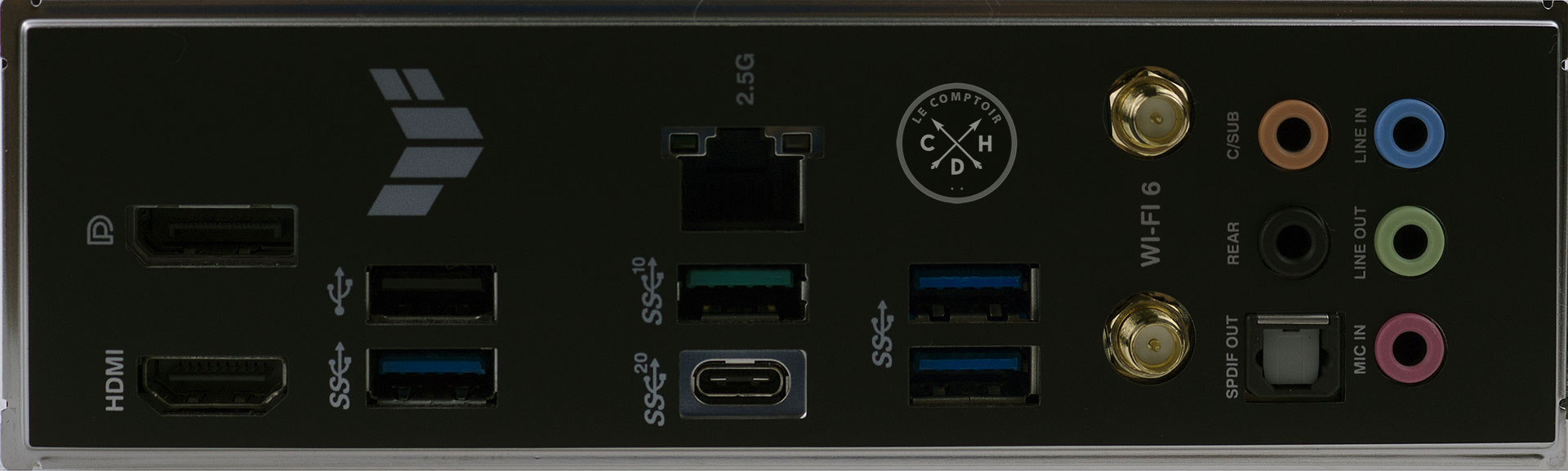

Du côté back panel, se trouve 1 ports USB 2.0, trois USB 3.2 Gen 1 et un USB 3.2 Gen 2 (10 Gbps). Il utilisent tous un connecteur Type-A, à contrario de l'unique USB 3.2 Gen 2x2 (20 Gbps) qui s'appuie sur un Type-C. Un port HDMI et un DisplayPort constituent la dotation vidéo. Côté réseau, on trouve un port Ethernet RJ45 2.5 Gbps animé par une puce Realtek 8125 accompagnée d'un module Wi-Fi 6 des Bleus. ASUS a confié la partie audio à un codec Realtek accompagné de condensateurs de haute qualité spécialisés pour un usage audio.



Le panneau arrière [cliquer pour agrandir]

Le panneau arrière de connexions

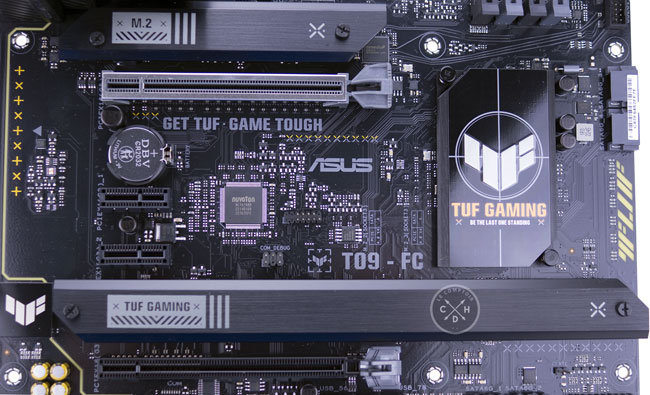

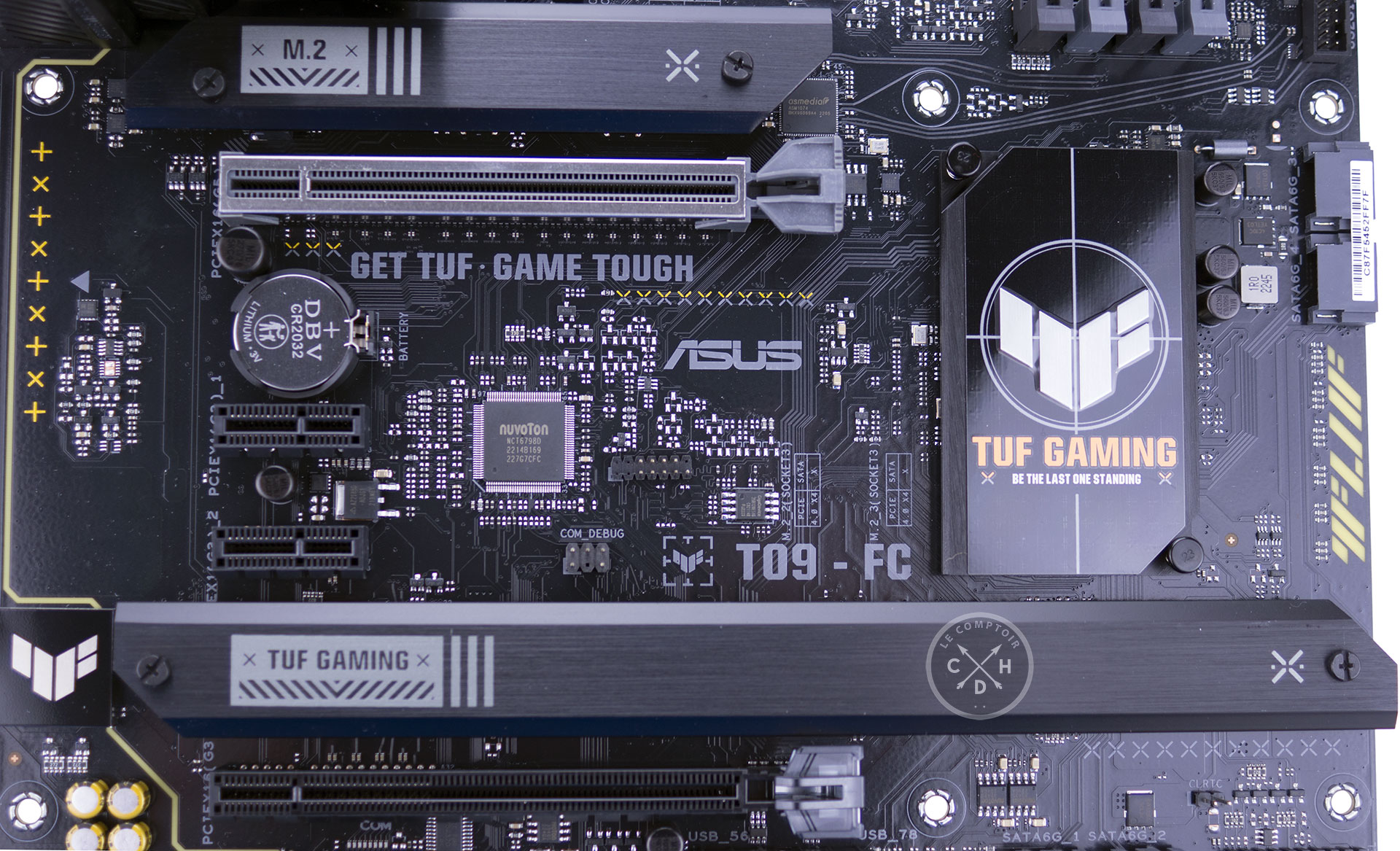

Petit zoom sur les ports PCIe, ASUS a renforcé par un cerclage métallique celui x16 dédié à la carte graphique (PCIe Gen 5), potentiellement très lourde. On retrouve ici les 3 ports M.2 dédiés au stockage et disposant de leur propre refroidisseur en aluminium. Le premier est situé sous le radiateur à proximité du CPU, il est alimenté par les lignes 4.0 du CPU. Les 2 autres sont dissimulés sous un long radiateur situé entre les slots PCIe 3 et 4. Ils utilisent également 4 lignes PCIe 4.0 chacun, provenant par contre du Z760 cette fois. Notons que ces 3 ports M.2 utilisent le système de verrouillage M.2 Q-Latch sans vis et très pratique.



Les connecteurs d'extension [cliquer pour agrandir]

Les slots d'extension PCIe

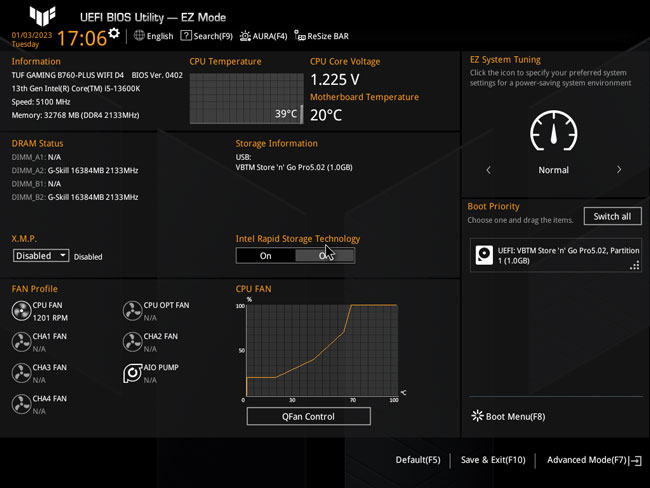

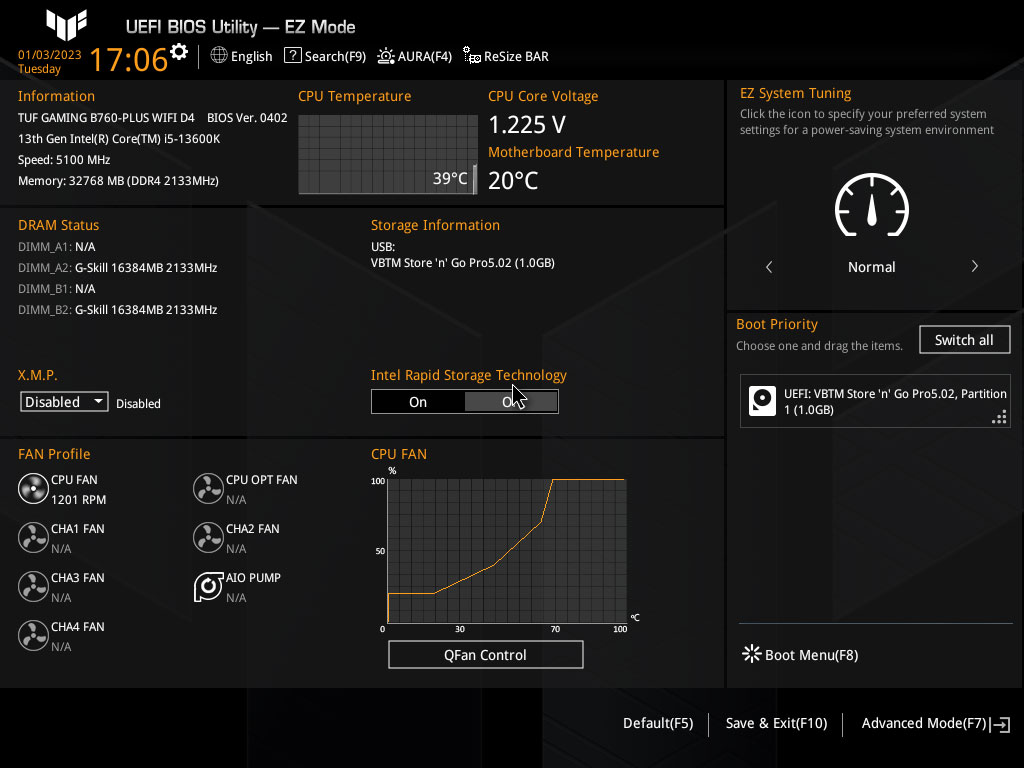

Pour finir, jetons un rapide coup d’œil à l'interface graphique de l'UEFI concoctée par le constructeur. C'est en territoire à présent bien connu que l'on s'aventure, le mode EZ (Easy) rappelant l'essentiel, même si l'on se retrouve très vite limité. Bon point pour les anglophobes, ASUS a traduit son interface en français, même si c'est parfois partiel ou approximatif.



UEFI mode Ez [cliquer pour agrandir]

Le mode EZ de l'UEFI d'ASUS

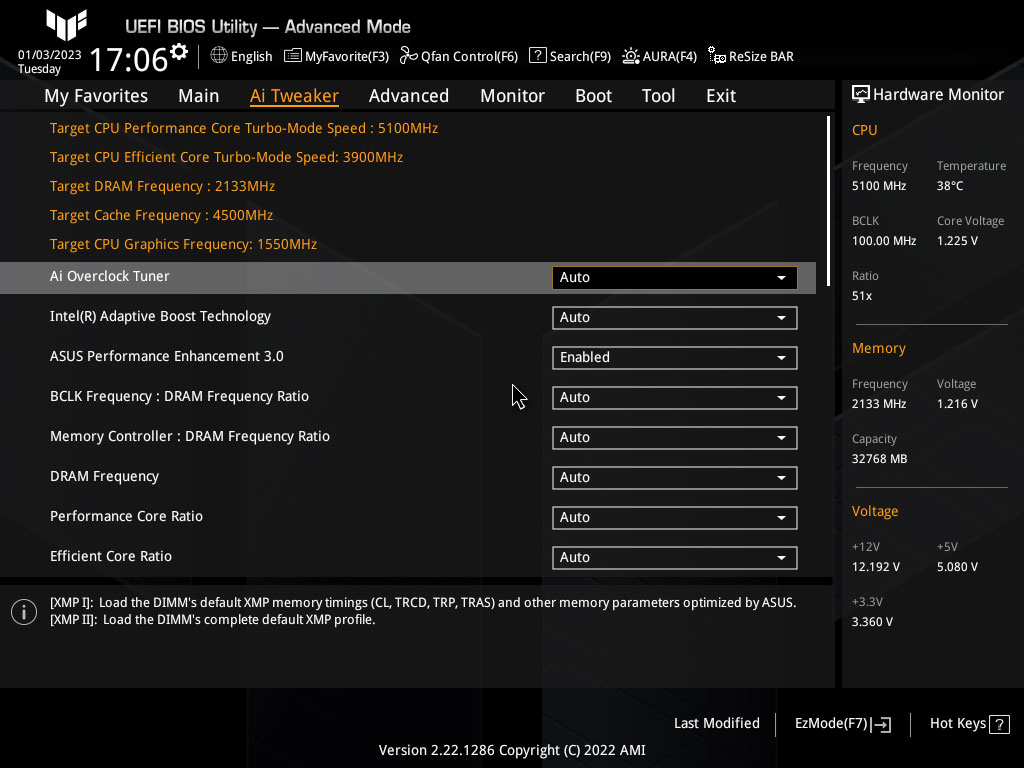

En basculant dans le mode Advanced, on découvre là aussi les traditionnels menus du constructeur, très complets et qui permettront d'affiner de (très) nombreux détails de fonctionnement, probablement trop complexes pour les novices.



UEFI mode Advanced [cliquer pour agrandir]

Le mode Advanced



Voilà, c'est terminé pour cette carte, passons page suivante à la description du protocole de tests.
