 • Protocole de test des mobales

prot cdh pico technology

Après cet aspect descriptif, il est temps de passer aux choses sérieuses : que vaut cette petite mobale en situation réelle ? De nos jours, analyser les performances en utilisation standard ou tester les débits sur les transferts de données n'aura pas d'autre effet que de fournir des graphes bourrés de chiffres trop souvent creux. Le Comptoir s'est donc focalisé sur ce qui vous impacte vraiment dans la vie de tous les jours : la stabilité et la température.



Le but de ce protocole de test est ainsi de mesurer jusqu'où peut aller la carte mère en matière de stabilité, sans se transformer en grille-pain de silicium. Nous avons donc axé notre protocole sur des stress tests, délaissant ainsi les performances pures qui sont déjà amplement détaillées dans les dossiers CPU. Selon le placement en gamme des cartes mères, nous retrouverons différents couples de TDP :

  • Haut de gamme : 125 / 220 W à 1,35 V (Core i7/i9 avec OC)
  • Milieu de gamme : 95 / 150 W à 1,25 / 1,30 V (Core i5/i7)
  • Entrée de gamme : 65 / 125 W à 1,15 / 1,25 V (Core i3/i5, basse consommation)



CPU - Core i7-10700K (TDP 95 W / 150 W)

Cooling CPU - AIO Corsair H115i Pro

RAM - Corsair Vengeance RGB - 2x8 Go @ 3000 MHz CAS16 / G.Skill Sniper - 2x8 Go @ 3400 MHz CAS16

Stockage - LDLC SSD F6 Plus 480 Go

Alimentation - Corsair M850X

Boitier - Obsidian 500D (de chez Corsair, toujours ; une vraie config' de pirate !)



Enfin, pour nos mesures physiques, le comptoir vous présente son oscilloscope numérique Robert - un Picoscope de la série 3000 couplé à une sonde du même fabricant et une pince ampèremétrique pour vous fournir des valeurs toujours plus justes et toujours plus précises. Robert permettra surtout de faire des analyses de comportement et de voir l'évolution des tensions/courants selon les situations ou le temps. Pour les tests de la partie audio, nous retrouvons notre chère Xonar Essence STX qui permettra de mesurer les paramètres physiques (distorsions, diaphonie...) des signaux sonores. Pour ce qui est de l'overclocking, l'opération sera faite à la main afin de conserver à coup sûr les TDP recherchés et ainsi garder une base de comparaison commune.



xonar essence stx gskill ddr4 sniper x prot rm850x ldlc f6 plus AIO corsair h115i pro



• BIOS UEFI et suite logicielle

Lorsque nous arrivons sur le BIOS, celui-ci ressemble drôlement à ceux de chez ASRock, et c'est tout à fait logique, puisque les deux fabricants travaillent en collaboration sur la confection des cartes N7 Z490. Nous retrouvons donc une interface simple ou avancée selon les besoins, et l'ensemble des paramètres sont présents, que ce soit pour l'overclocking, la gestion des ventilateurs ou le monitoring.

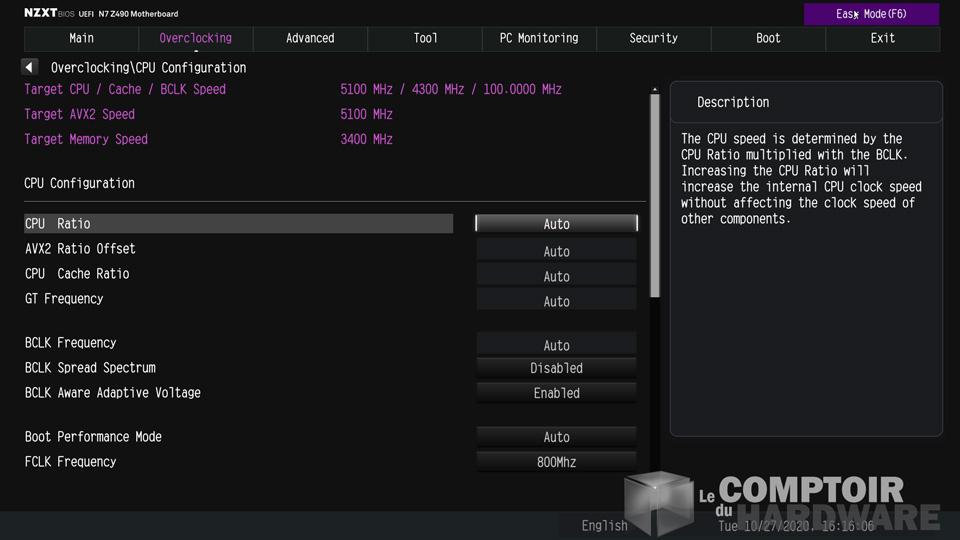

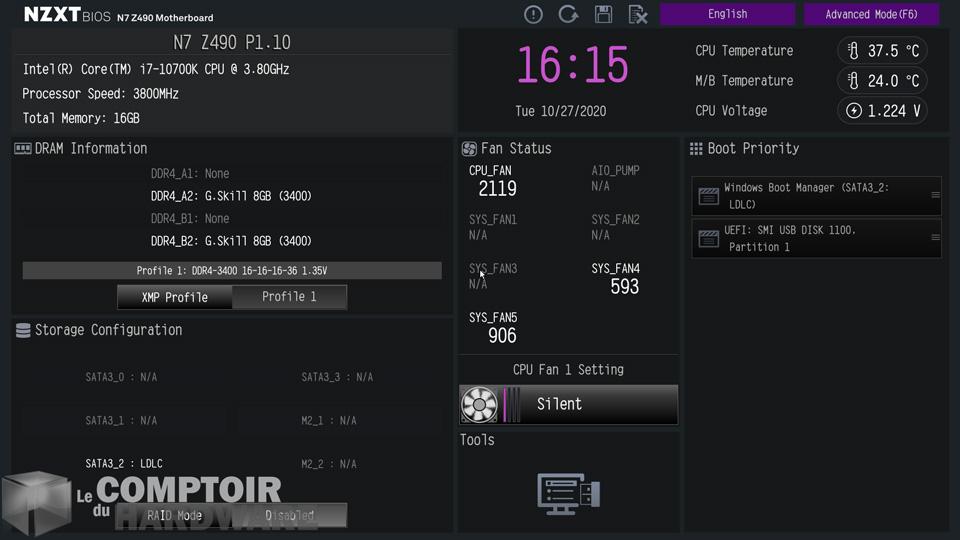

nzxt n7 z490 - bios en version simplifiée [cliquer pour agrandir]nzxt n7 z490 - bios en version avancée [cliquer pour agrandir]

Une interface visuelle simplifiée, assez proche de celle d'ASRock due à la collaboration sur les cartes N7.



Par contre pour ce qui est du boost intégré, vous devrez vous contenter de la solution d'Intel, point d'amélioration intelligente ou par apprentissage ici. Donc si vous cherchez quelque chose de plus optimisé, il faudra mettre les mains dans le cambouis et trouver vos propres réglages d'overclocking.



Côté applicatif, le logiciel CAM dispose d'une interface très agréable et ergonomique, notamment pour la ventilation. Par contre, il n'est pas totalement adapté pour l'utilisation avec une carte mère encore, car il n'est pas possible de régler les paramètres propres à la carte : tensions, VRM, fréquences... De même pour les drivers de la carte, qu'il faudra aller chercher manuellement. Un fait déroutant pour les utilisateurs moins avertis, toutefois certains seront ravis de ne pas voir une solution invasive sur les mises à jour à effectuer.

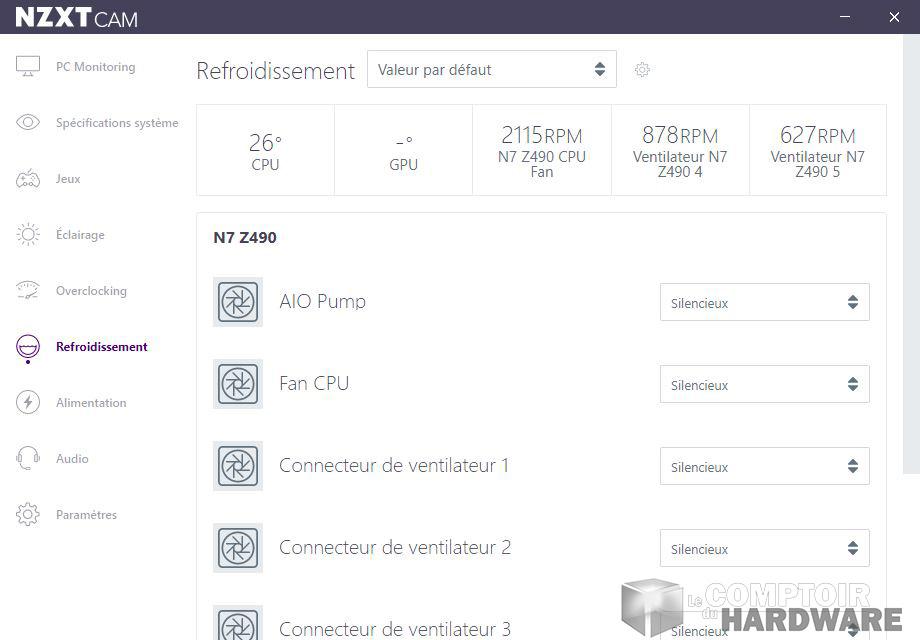

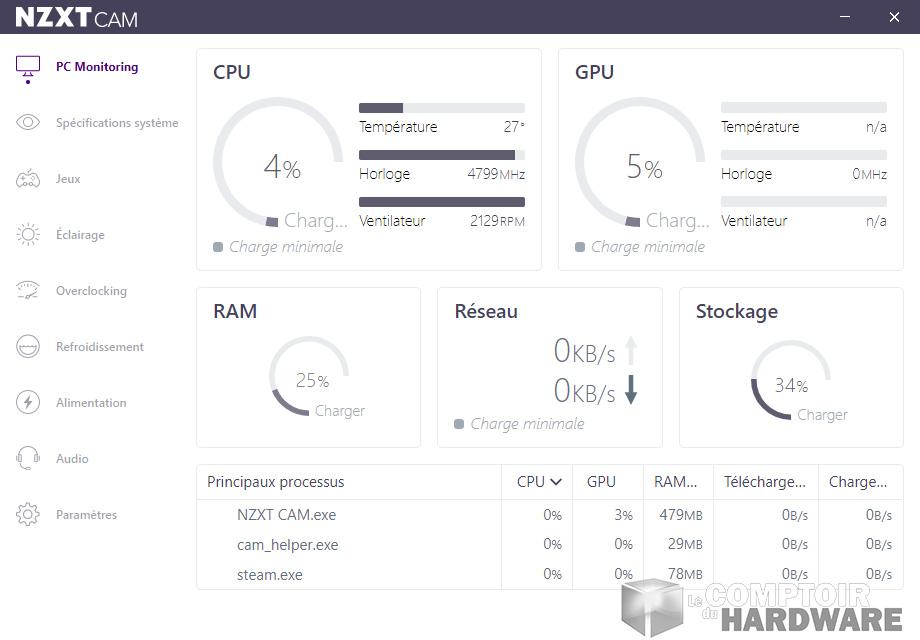

nzxt n7 z490 - application CAM : monitoring [cliquer pour agrandir]nzxt n7 z490 - application CAM : ventilation [cliquer pour agrandir]

L'application CAM est très ergonomique et agréable, mais manque encore d'options dédiées à une carte mère.
