Test • ASRock RX 5500 XT Phantom Gaming
asrock phantom gaming rx 5500 xt - vue de devant
asrock phantom gaming rx 5500 xt back - vue de derrière
asrock phantom gaming rx 5500 xt - vue détaillée du pcb : face avant
asrock phantom gaming rx 5500 xt - vue détaillée du pcb : face arrirèe
asrock phantom gaming rx 5500 xt - gestion vrm vram
asrock phantom gaming rx 5500 xt - zoom sur les VRM
asrock phantom gaming rx 5500 xt - capteurs GPU-Z au repos
asrock phantom gaming rx 5500 xt - capteurs GPU-Z en charge

• Fouille intégrale de la carte

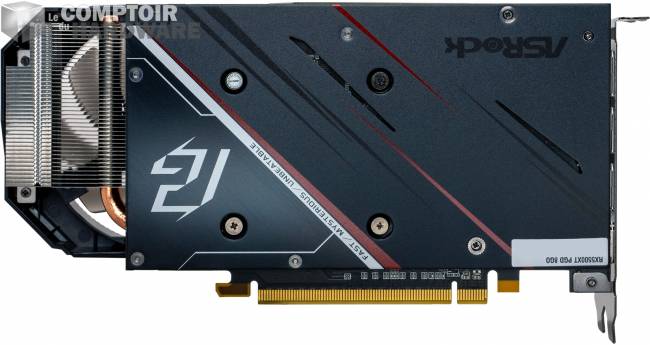

asrock phantom gaming rx 5500 xt - vue de devant [cliquer pour agrandir]asrock phantom gaming rx 5500 xt back - vue de derrière [cliquer pour agrandir]



Comme d'habitude, la fouille intégrale est de rigueur et à première vue, nous avons le droit à un design propre et efficace, rappelant les grandes lignes de la gamme de produits Phantom Gaming avec ses couleurs et finitions métallisées. La carte est rallongée au-delà du PCB, mais les dimensions restent contenues et permettront d'utiliser ce modèle au sein de la grande majorité des boîtiers.

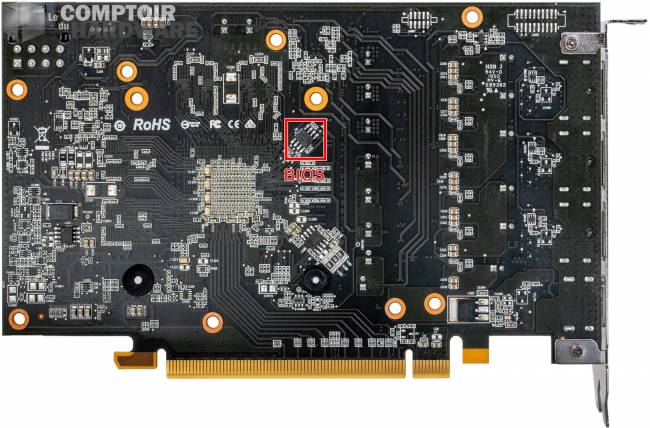

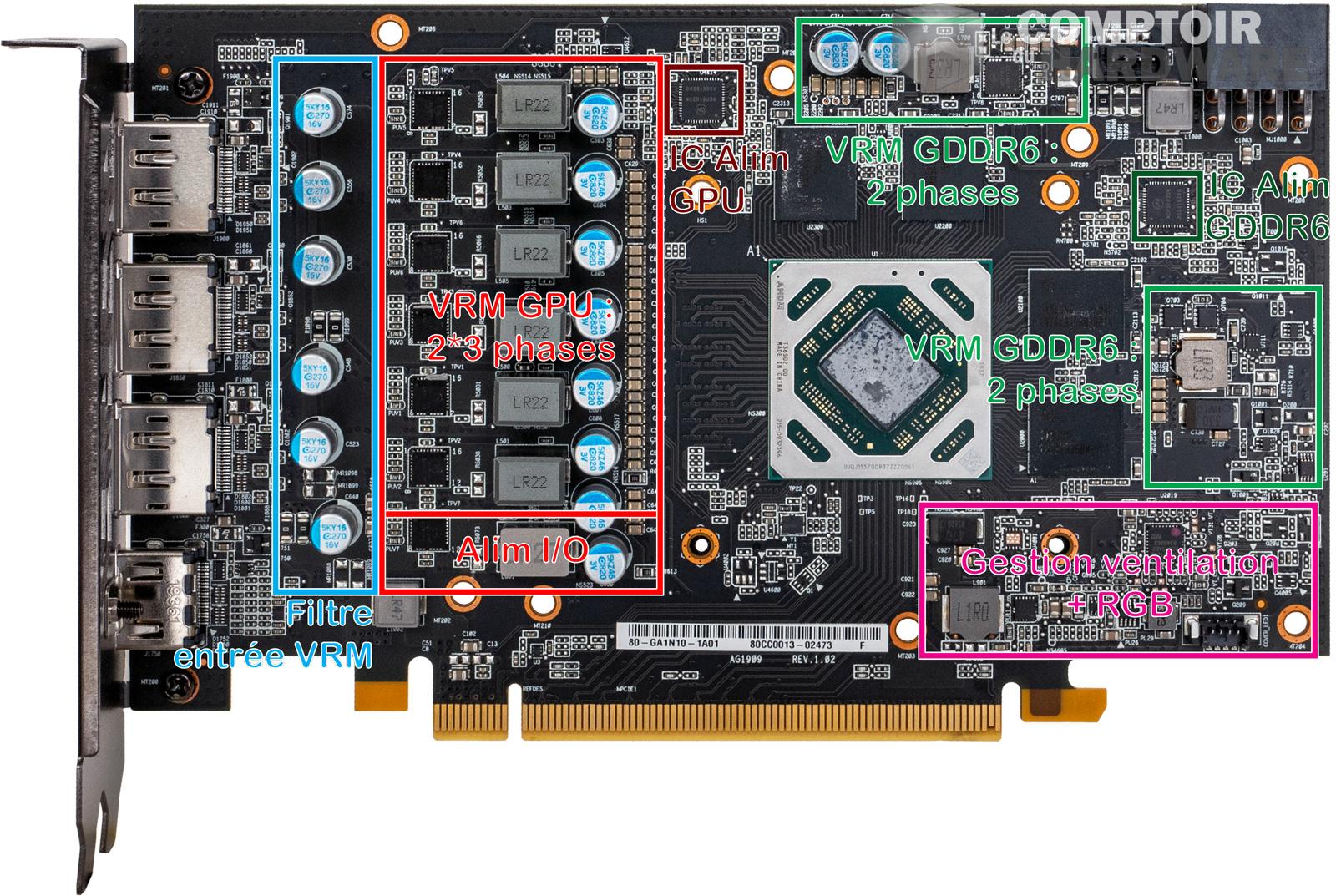

asrock phantom gaming rx 5500 xt - vue détaillée du pcb : face avant [cliquer pour agrandir]asrock phantom gaming rx 5500 xt - vue détaillée du pcb : face arrirèe [cliquer pour agrandir]

Vues de face et de derrière des PCB avec des annotations afin de bien identifier chaque module présent sur la carte.



Au niveau de l'électronique, ASRock utilise un système complet malgré le côté abordable voulu sur ce GPU. Pour ce faire, il utilisera des composants qu'il dispose déjà en stock en grand nombre et depuis quelques années, qui coûteront donc peu en achat et en implémentation. Mais là où le fabricant nous impressionne, c'est sur la gestion du routage et de la conception du PCB. L'ensemble est parfaitement optimisé sur l'espace ou le placement, afin de garder une carte de petite taille. Il n'y a donc pas de vide, et les deux faces visibles sont correctement exploitées, ce qui n'est pas fréquent.

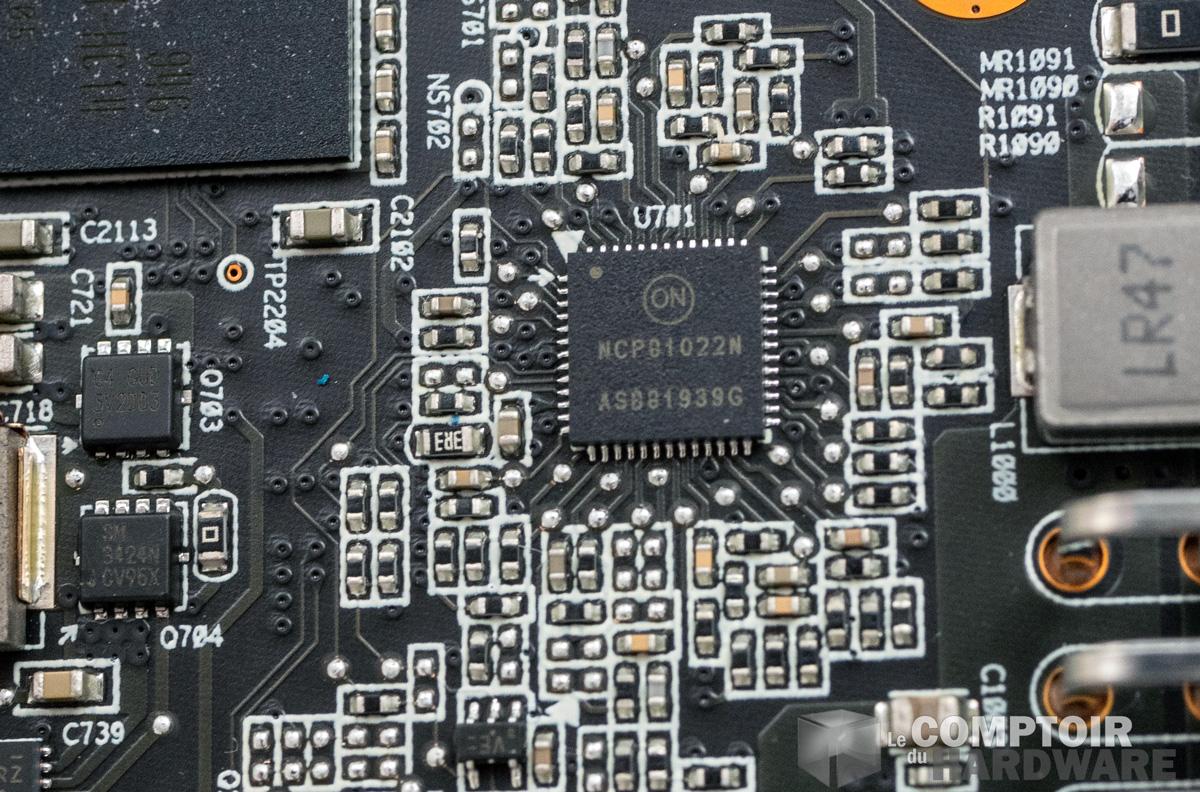

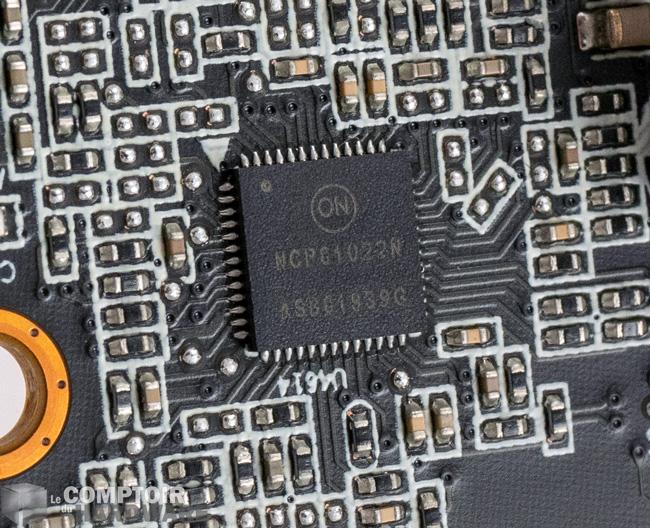

asrock phantom gaming rx 5500 xt - gestion vrm GPUasrock phantom gaming rx 5500 xt - gestion vrm vram [cliquer pour agrandir]

Chez ASRock, la fidélité va vers ON Semiconductor, avec des puces identiques pour amortir les coûts



Même constat sur l'alimentation, pour une carte à faible consommation nous avons le droit à 6 VRM réparties sur 3 phases, plus 2 phases pour la VRAM et une phase pour les autres besoins. L'ensemble de l'alimentation est faite par des puces de chez ON Seminconductor, des modèles utilisés depuis quelques années par ASRock déjà. Cela permet de réduire les coûts d'achat et de conception, une manière intelligente de raboter les frais sans pour autant sacrifier les performances. Avec une alimentation aussi sérieuse, le courant fourni au GPU sera stable, qu'importe les variations qu'il peut subir.



asrock phantom gaming rx 5500 xt - zoom sur les VRM [cliquer pour agrandir]

Rien de très surprenant côté VRM, mais ASRock choisi une construction de qualité pour un GPU d'entrée de gamme



Continuons avec une petite analyse GPU-Z de notre carte à base de Navi 14. ASRock a fait le choix ici de ne pas booster la carte plus que ce qui est recommandé par AMD, nous verrons plus tard ce qu'il en est. Pour la mémoire rien ne change cependant, elle reste toujours à 1750 MHz, ce qui ne nous rassure pas vis-à-vis de l'alimentation.



asrock phantom gaming rx 5500 xt gpuz



Wattman est toujours de la partie sur ces GPU et l'évolution de la fréquence selon l'enveloppe thermique est là elle aussi. Nous pouvons voir que la température du GPU est très bien contenue, mais au moment des tests certaines sondes ne sont pas totalement reconnues par GPU-Z. Dans l'ensemble cependant, la carte parait stable et maintient son boost sans problèmes.

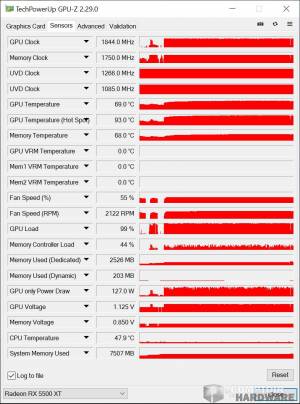

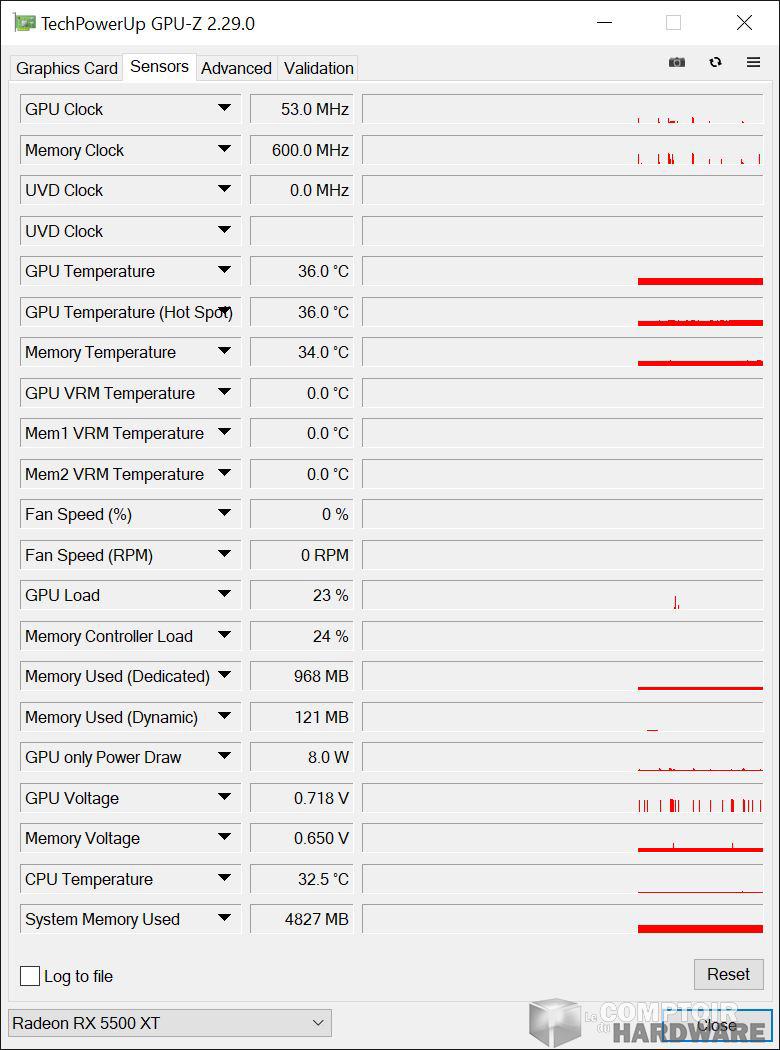

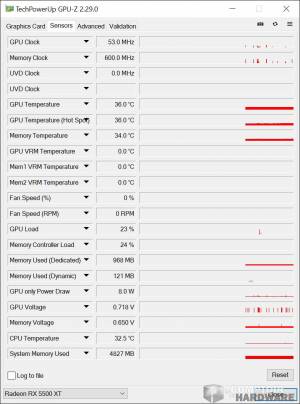

asrock phantom gaming rx 5500 xt - capteurs GPU-Z au repos [cliquer pour agrandir]asrock phantom gaming rx 5500 xt - capteurs GPU-Z en charge [cliquer pour agrandir]

 Données GPU-Z de la RX 5500 XT Phantom Gaming : à gauche au repos, à droite en charge
