Test • DeepCool CG540
Le CG540 est sa façade en verre

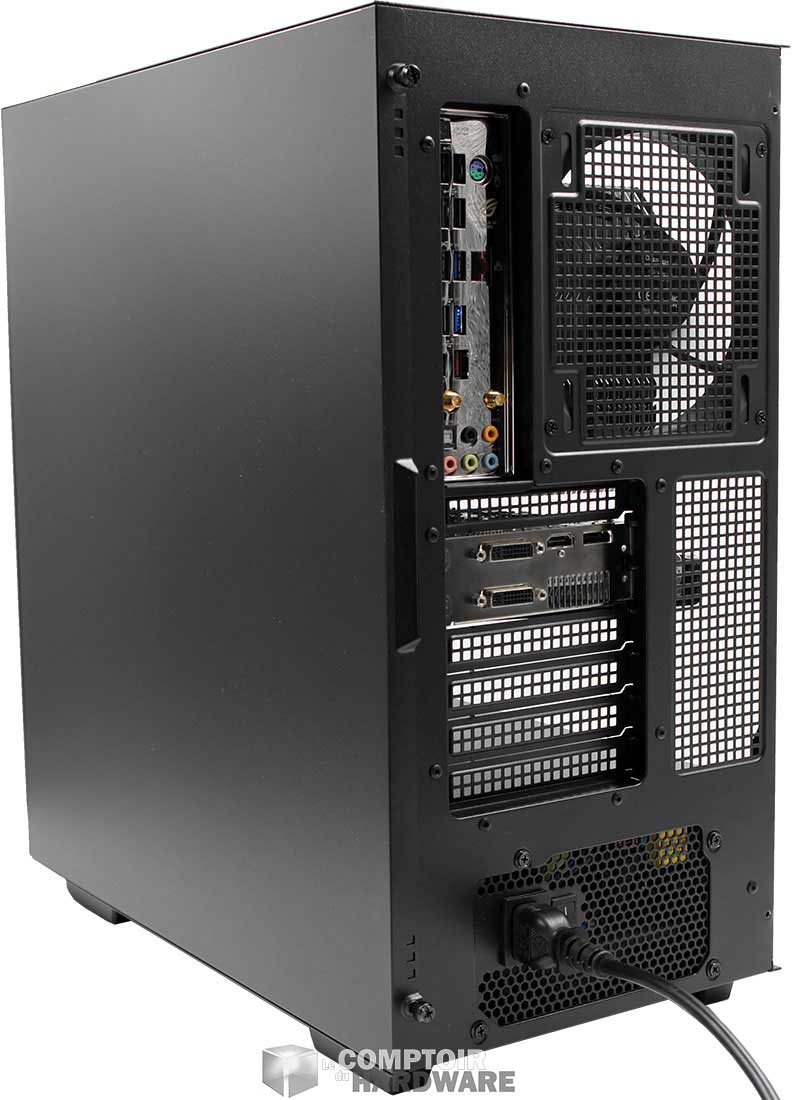

L'arrière très classique du modèle
L'avant, avec et sans la vitre
Derrière la vitre
Derrière le plateau
La soufflerie avant
Les emplacements 2.5
C'est ça qui gère l'éclairage !

• Présentation



Le CG540 est sa façade en verre [cliquer pour agrandir]L'arrière très classique du modèle [cliquer pour agrandir]

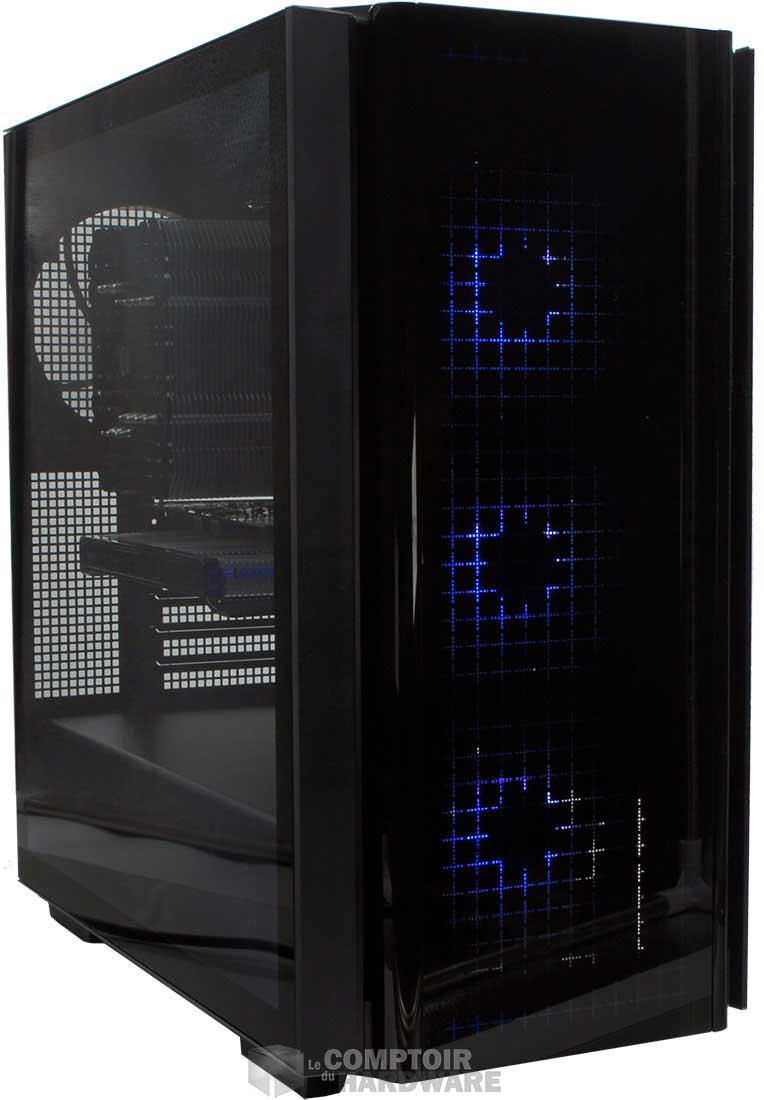

Le CG540 avec sa façade en verre



Sur ce coup-là, DeepCool ne sort pas des sentiers battus et propose un boîtier aux caractéristiques on ne peut plus classiques. Le CG540 est un modèle tour ATX aux dimensions assez compactes. Nous mesurons 470 mm en hauteur, 230 mm en largeur et 455 mm de profondeur. Il est constitué d'acier, de plastique et de verre trempé. Son poids ne dépasse pas les 7,5 kg.



DeepCool CG540

COULEUR Noir
FAMILLE

Moyen tour

DIMENSIONS (EN MM)

470 x 230 x 455

POIDS

7.5 kg

MATÉRIAUX acier, verre trempé, plastique
FORMATS DE CARTE

E-ATX / ATX / Micro ATX / Mini ITX

BAIES 5,25" 0
BAIES 3,5" 2
BAIES 2,5" 2
SLOTS PCI 7
RESTRICTIONS

CPU : 175 mm

GPU : 360 mm

PSU : 160 mm

CONNECTIQUE EN FAÇADE 2 x USB 3.0 / I/O Audio
VENTILATION FOURNIE

3 x 120mm + 1 x 140 mm

PRIX OFFICIEL

79,99 €

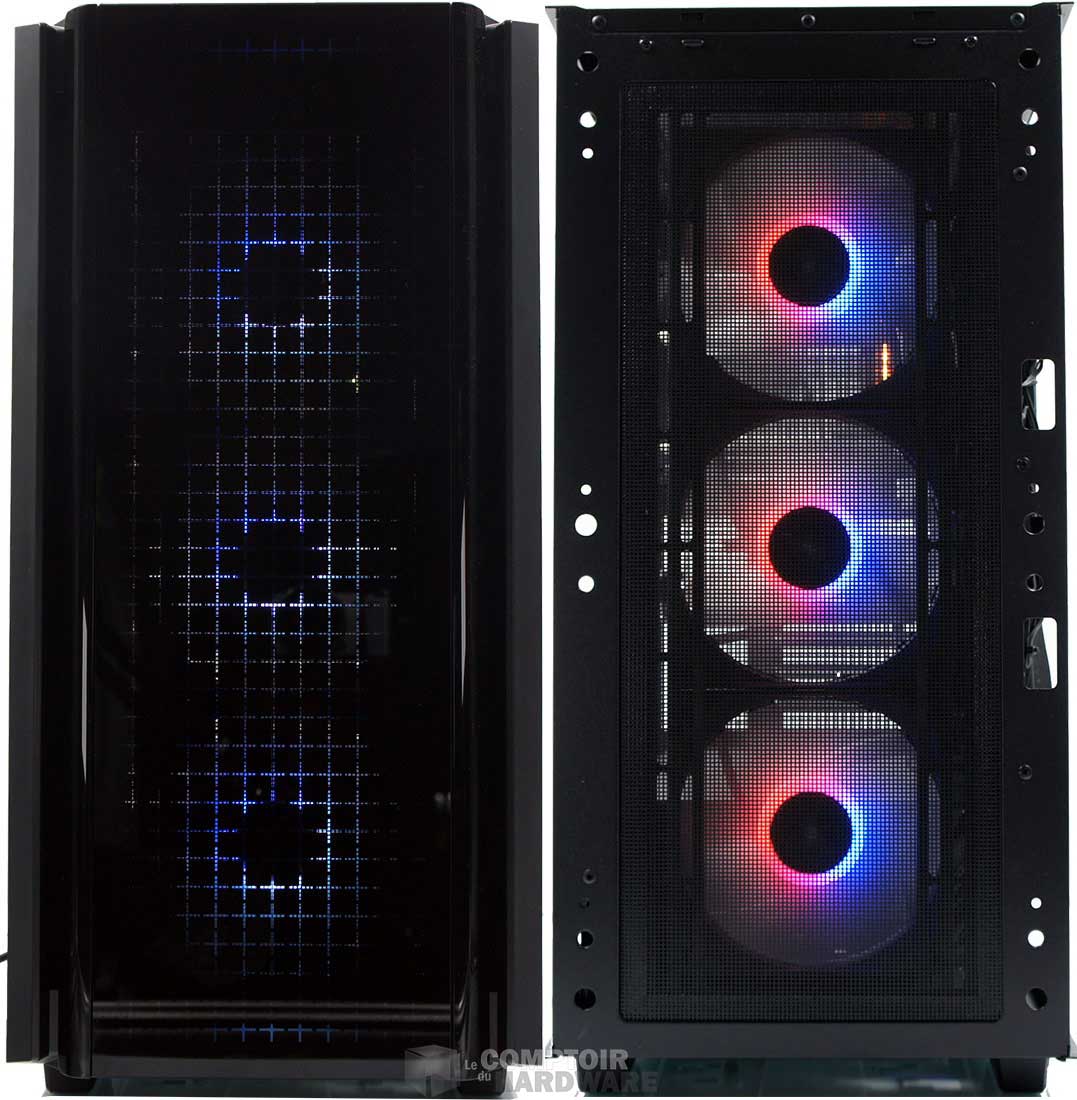

L'avant, avec et sans la vitre [cliquer pour agrandir]



La façade du modèle est en verre trempé et laisse apparaître un dessin en forme de croix, qui rappellera rapidement le nouveau logo en plus stylisé. On aperçoit aussi trois ventilateurs derrière le panneau vitré. Sur chaque côté nous observons deux ouvertures qui courent de haut en bas, pour faire passer l'air frais.



La connectique externe se situe sur le dessus du boîtier. Elle se compose de deux ports USB 3.0 et d'une E/S audio 4 pôles. Nous trouvons également le bouton de mise en marche sur le panel et un second bouton qui servira à gérer l'éclairage des ventilateurs. Le reste de la surface est occupé par une grille de ventilation (2x120/140) protégée par un filtre à poussière alvéolé.



L'arrière du boîtier ne propose rien de croustillant. On retrouve l'emplacement du bloc d'alimentation au fond, sept slots d'extension frameless à côté d'une petite surface d'aération, et un emplacement pour un ventilateur de 120 ou 140 mm.



Les côtés du boîtier sont fermés par un panneau en acier plein à droite et un panneau en verre trempé plein format de l'autre côté. Enfin, sur le fond vous verrez quatre pieds et un petit filtre alvéolé.

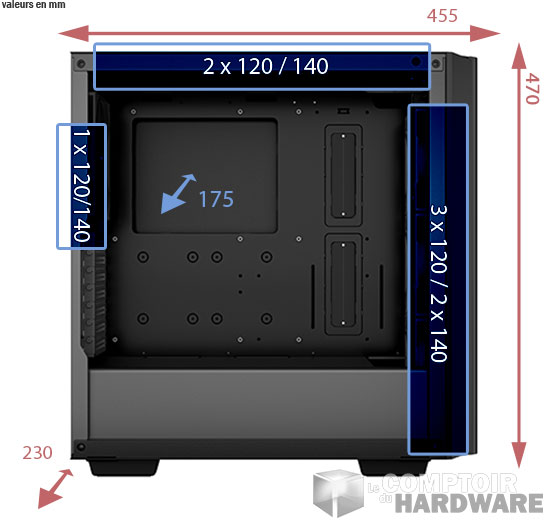

cg540 dimensions



• Alain térrieur

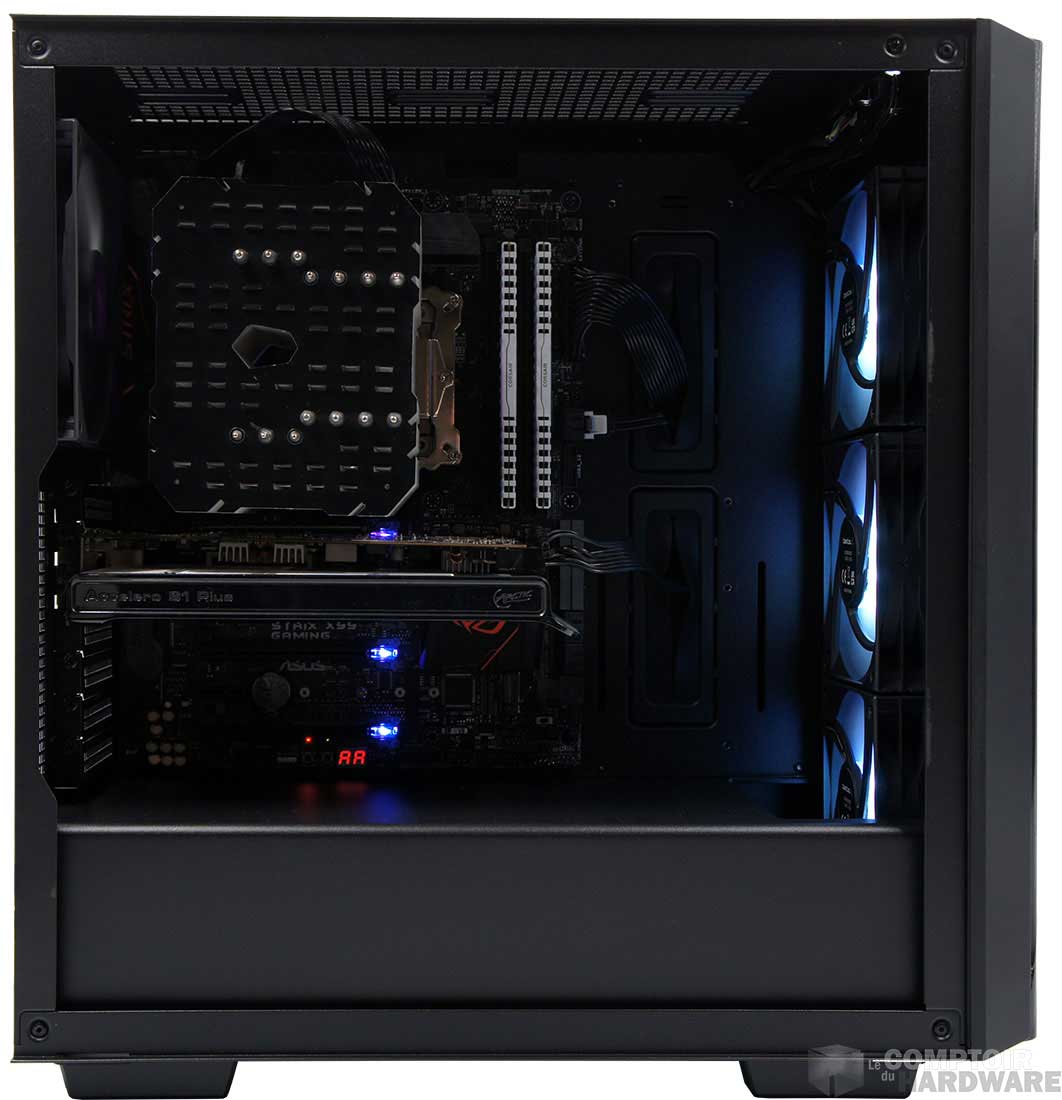

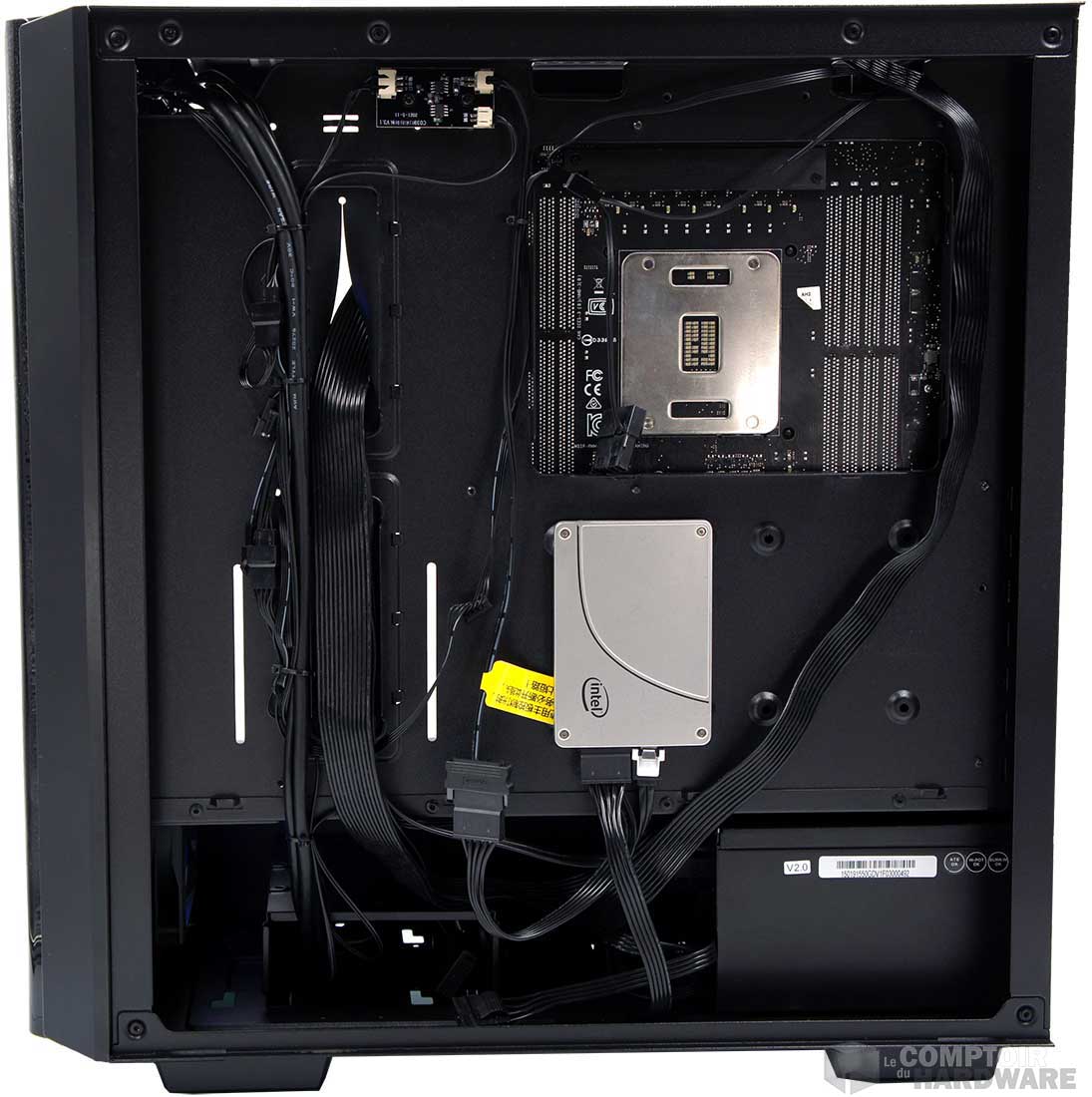

Derrière la vitre [cliquer pour agrandir]Derrière le plateau [cliquer pour agrandir]

Une fois la vue dégagée

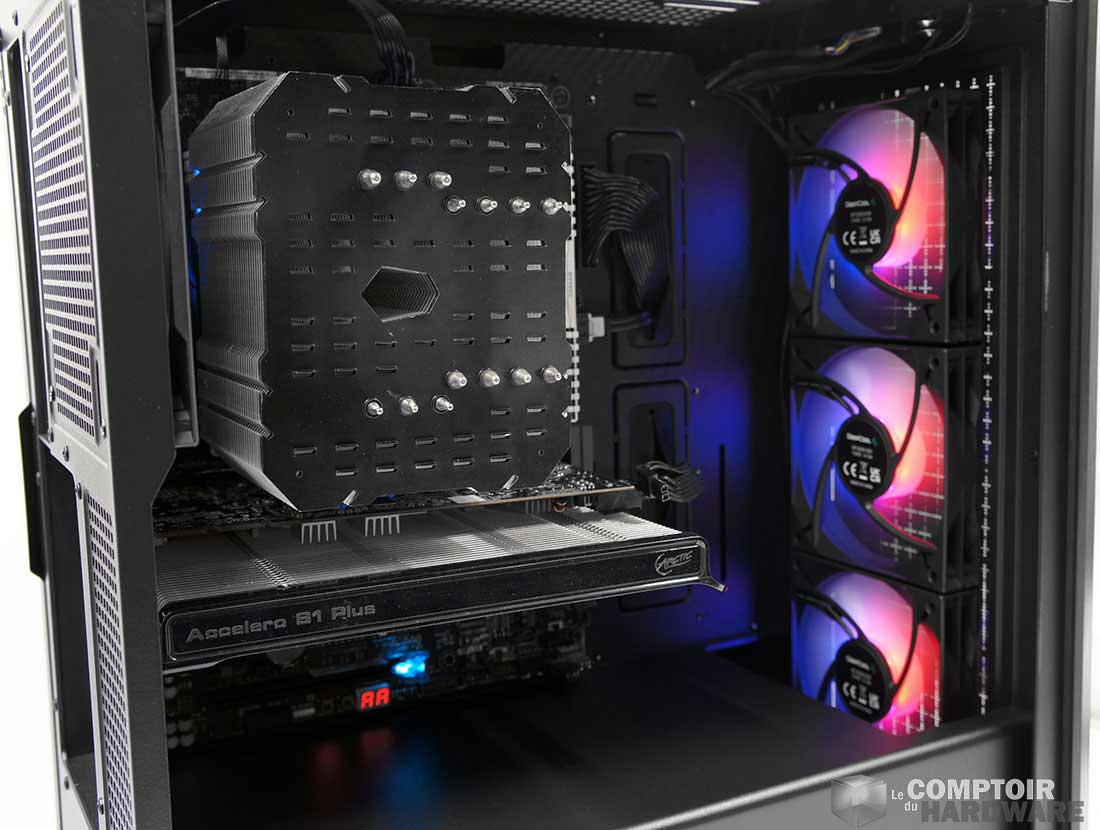

La soufflerie avant [cliquer pour agrandir]

Pour entrer dans le châssis, il faut se défaire de quatre vis à main. C'est dommage quand on sait que sur sa gamme Macube, DeepCool propose un système fixation rapide pour ses panneaux. Mais une fois défaits les vis retirées, nous libérons la vue sur l'intérieur du CG 540 et son plateau pouvant supporter des cartes mères E-ATX. L'accès backplate est vaste et le support est entouré par deux passages de câbles protégés.



À l'avant nous pouvons voir trois ventilateurs RGB de 120 placés en aspiration. Un quatrième ventilateur en extraction sur l'arrière. Le haut est occupé par une grille de ventilation vacante et le fond par un compartiment plein. Tout cet espace permettra d'installer jusqu'à six ventilateurs en tout, ou de coller des radiateurs de watercooling si vous maîtrisez la plomberie.

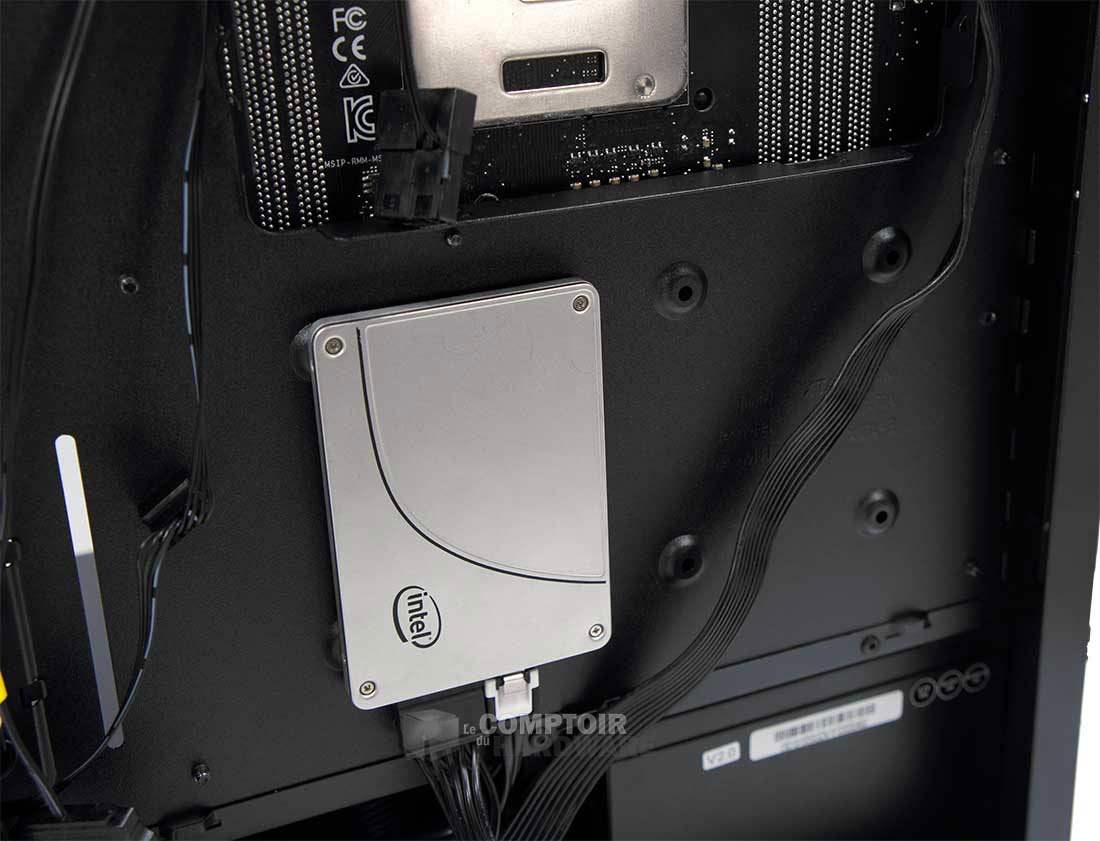

Les emplacements 2.5 [cliquer pour agrandir]En retournant le plateau, nous découvrons les emplacements de stockage. Le boîtier possède deux supports 2.5" à même le plateau. Il faudra donc visser vos unités de stockage avant de placer votre carte mère. On trouve ensuite un petit PCB sur le haut, qui permettra de gérer l'éclairage des ventilateurs en façade.



Sous le compartiment se trouve une baie de stockage pour deux disques durs de 3.5". Elle est vissée au châssis par le dessous, donc il faudra y penser si vous avez besoin de la manipuler. Le reste de la place servira à l'installation du bloc d'alimentation.



La mise en place

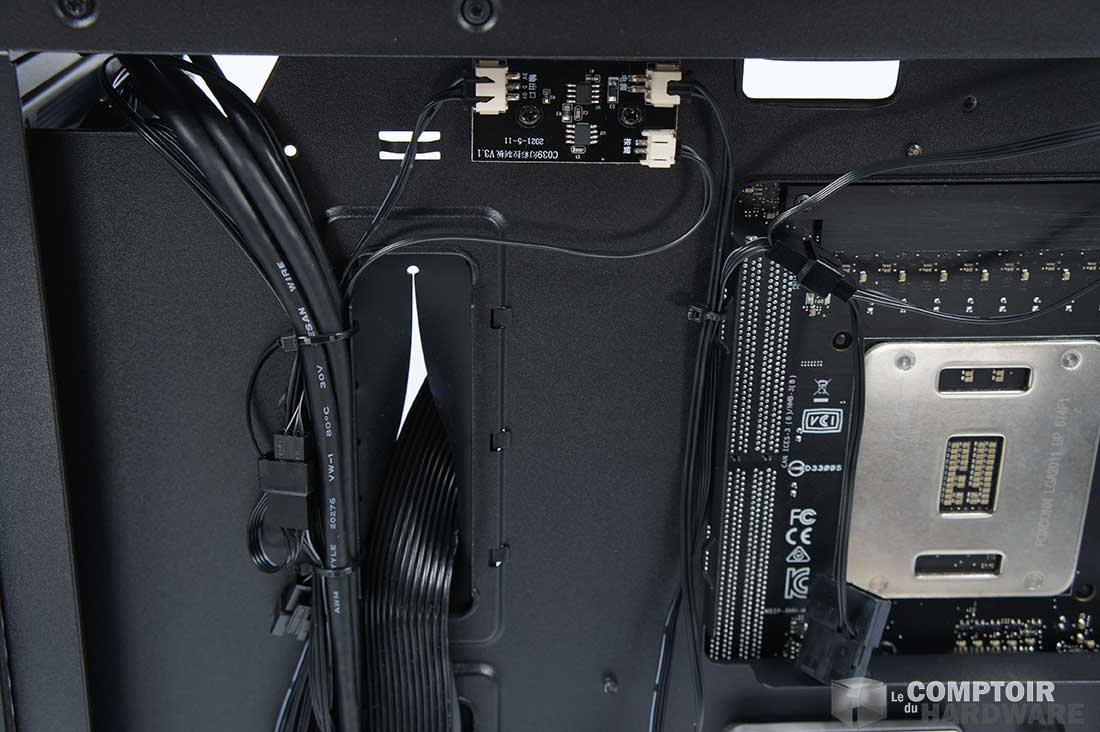

C'est ça qui gère l'éclairage ! [cliquer pour agrandir]Du côté des restrictions, le boîtier n'est pas trop limitant. Le dissipateur CPU grimpera jusqu'à 175 mm de hauteur, les cartes graphiques auront jusqu'à 360 mm pour s'étendre et le bloc d'alimentation 160 mm, baie de stockage en place. Le watercooling à de la place aussi, avec 360/280 mm d'espace à l'avant et 280 mm sur le dessus.



En ce qui concerne la mise en oeuvre, il faudra simplement penser à l'installation des SSD avant de placer la carte mère. L'accès à la backplate est suffisamment grand pour pouvoir installer votre système de refroidissement après avoir posé votre carte mère. Les passages de câbles sont en nombre suffisant et l'espace derrière le plateau permet  de bien organiser le câblage.



Le boîtier se positionne dans l'entrée de gamme. Les matériaux sont assez légers, mais de bonne facture. L'équipement suffisant et la ventilation conséquente pour le tarif annoncé de 80 €. Voilà, pour le tour d'horizon, allons tester ça !
