Test • MSI Cubi NUC AI 1UMG

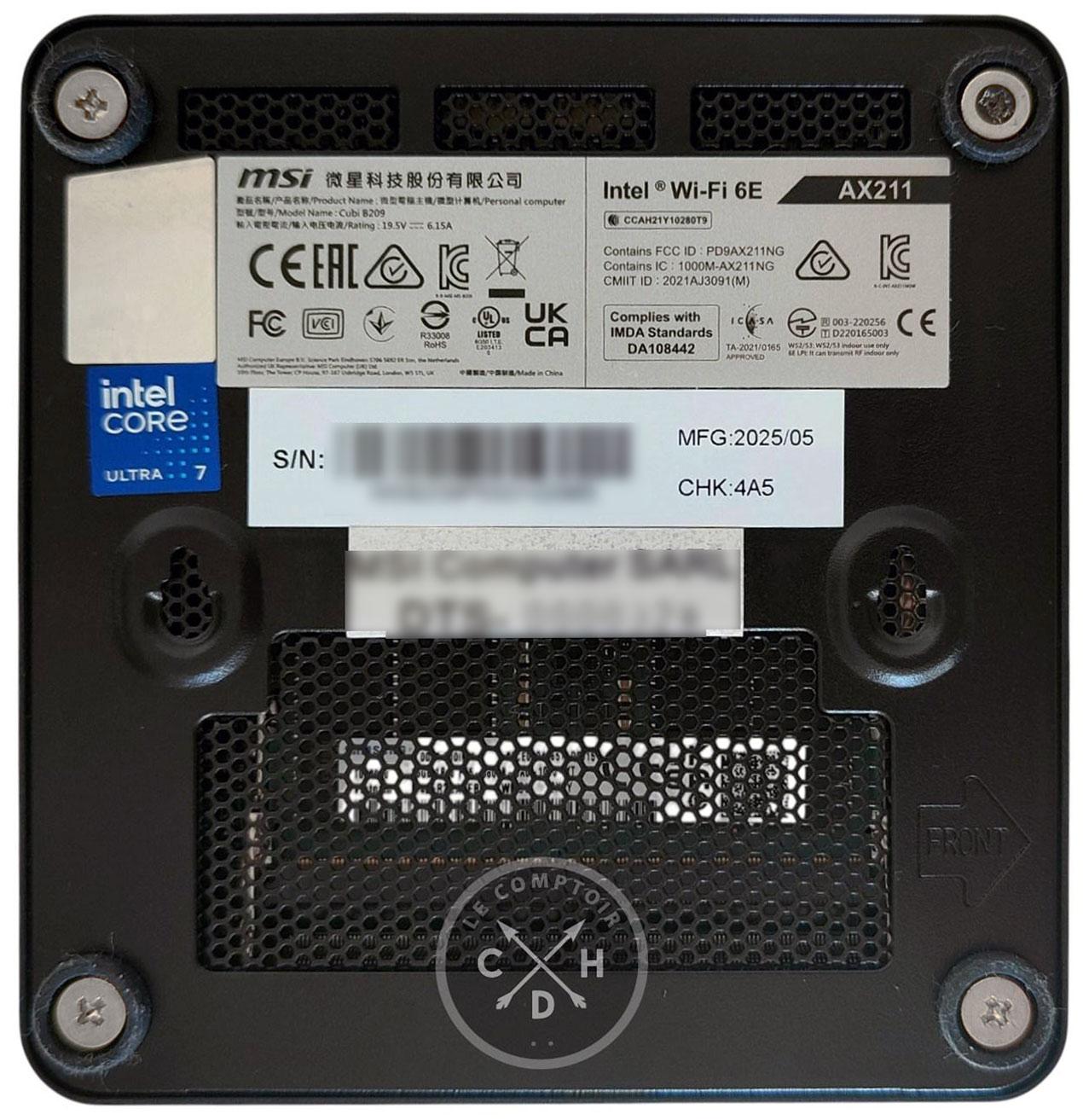

Pour accéder aux entrailles du Cubi, il faut dévisser quatre vis. Elles sont cerclées par de petits patins en caoutchouc, qui font office de pieds et assurent également un bon maintien sur le bureau : le mini-PC ne glisse pas au moindre contact, même s’il reste possible de le déplacer en forçant un peu. En revanche, ce sont de véritables attrape-poussière.

Les pattes en l'air.

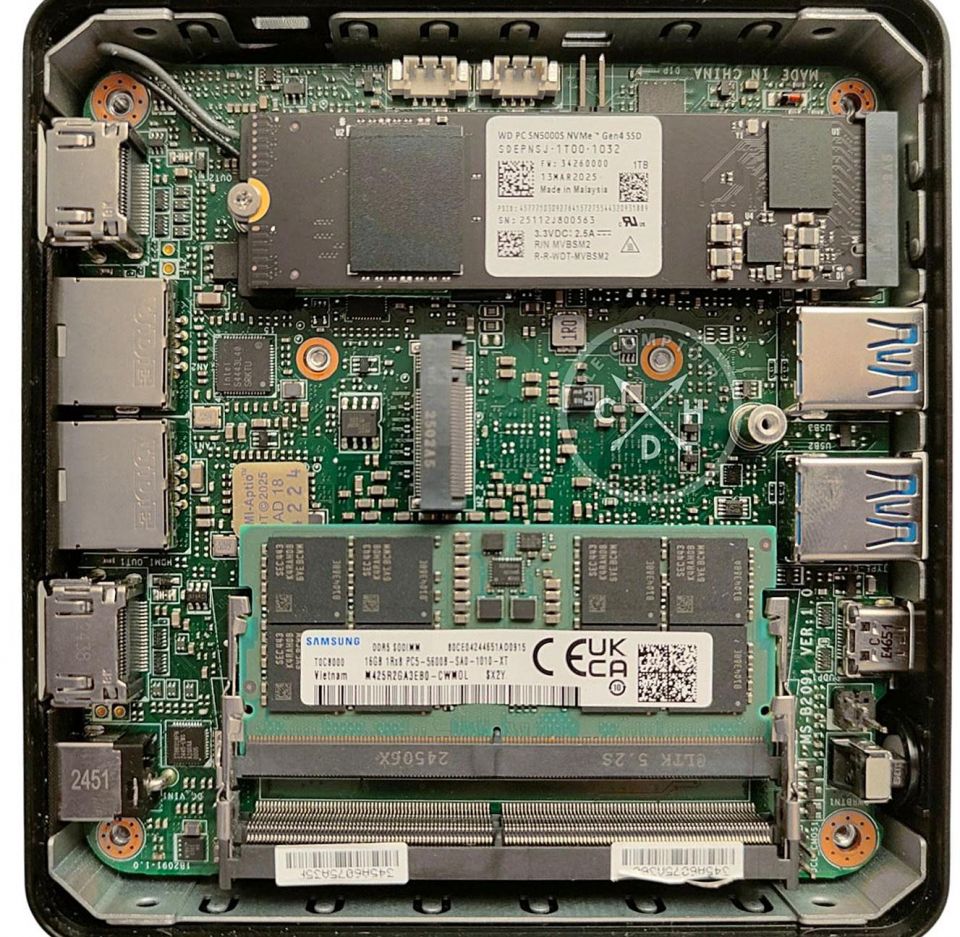

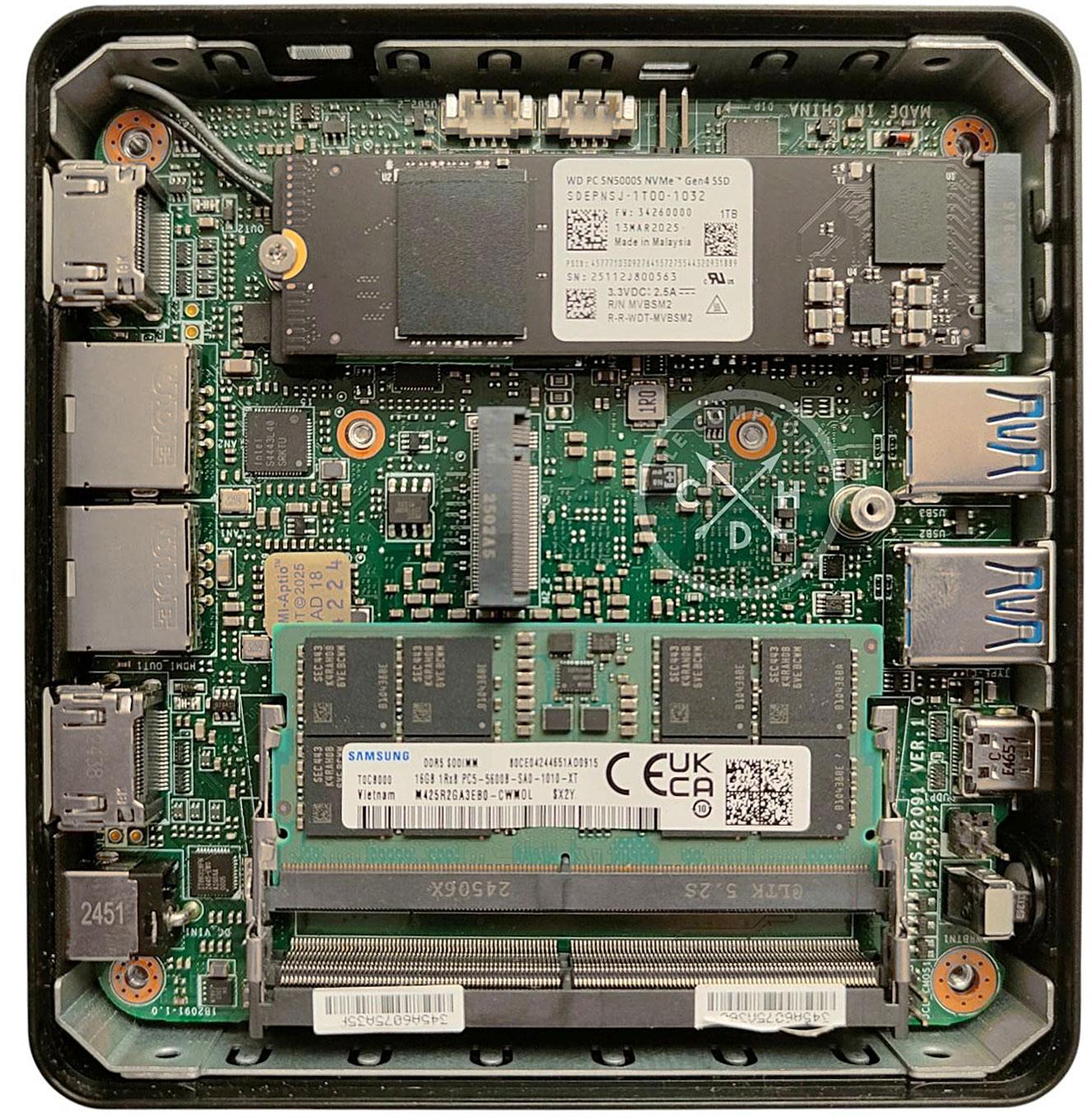

La coque retirée, on observe deux pads thermiques, dont l’un est déjà en contact avec le SSD. Le second est là de manière préventive ; en cas d’ajout d’un autre SSD dans le second emplacement vacant (format M.2 2242).

La carte mère est fixée par les vis de rétention de la plaque inférieure. Elle s’enlève facilement à la main : deux petits morceaux de caoutchouc font office de cales ; pratique pour les opérations de maintenance.

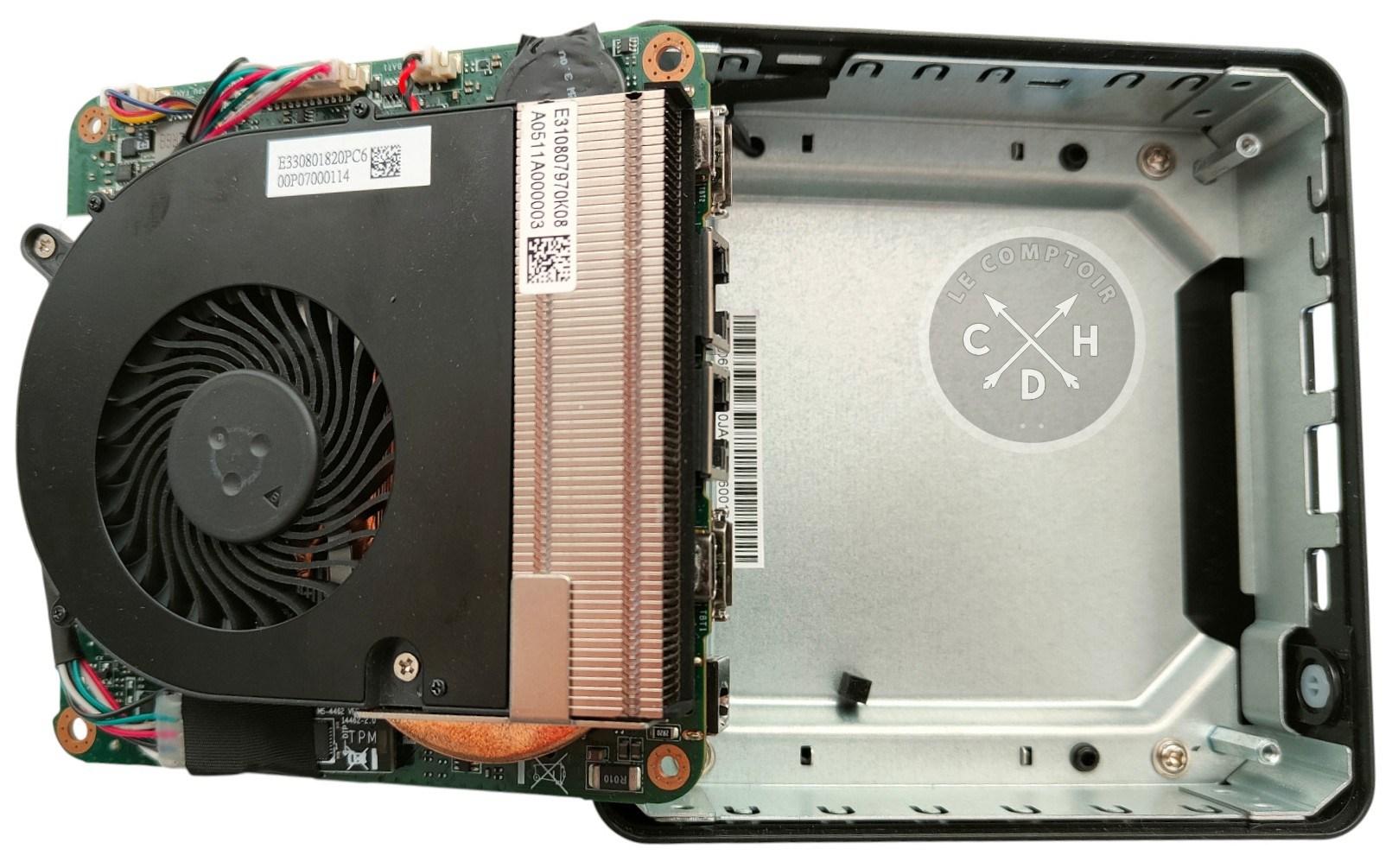

L’essentiel du PCB est recouvert par le système de ventilation. Le refroidissement repose sur un ventilateur centrifuge doté de pales courbées vers l’avant (type Sirocco). Un choix cohérent pour un mini-PC dont le volume très contraint commande à la densité.

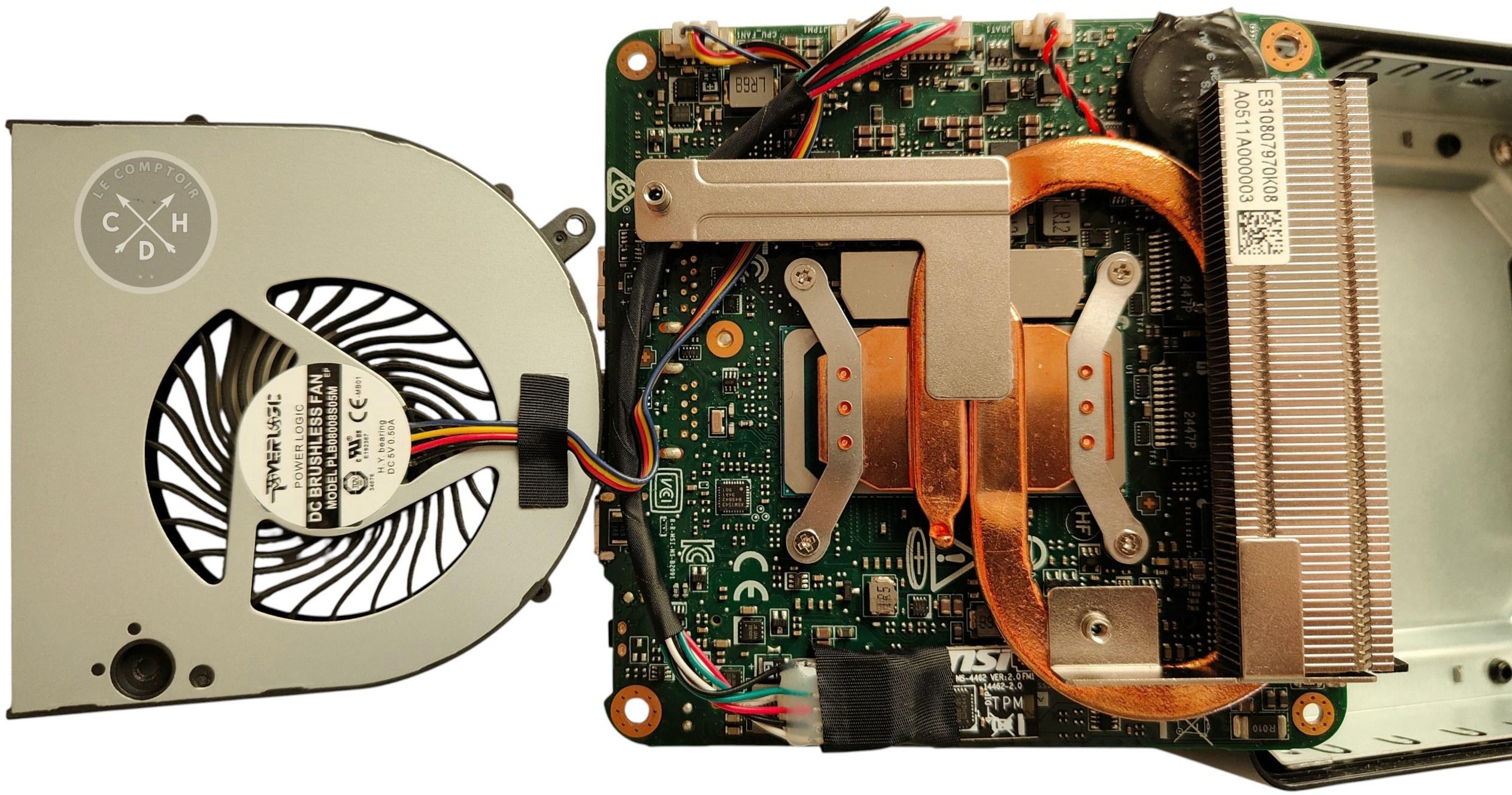

Il faut retirer deux petites vis pour découvrir ce que dissimule le ventilateur : une plaque de contact en cuivre directement apposée sur le CPU, traversée par deux caloducs faits du même bois. Ils sont relativement courts et forment une sorte d'ellipse.

À l’autre extrémité du dispositif, on trouve un radiateur à ailettes fines et serrées, placé en bord de châssis. L’ensemble est bien optimisé au regard de l’espace disponible, mais la surface d’échange reste mécaniquement contrainte et offre peu d’inertie thermique. En conséquence, dès que le CPU cherche à exploiter ses pics de puissance, le système montre ses limites. Un phénomène que nous mettrons bien en évidence dans la suite du test.
