Test • Nvidia GeForce RTX 4070 Ti
AD104 configuré pour la RTX 4070 Ti

• AD104

Pour ceux intéressés par l'architecture Ada Lovelace, nous vous renvoyons aux pages que nous lui avons consacrées lors d'un précédent dossier. Comme nous l'indiquions en préambule, NVIDIA utilise un nouveau GPU pour animer la RTX 4070 Ti. Après AD102 dédié au flagship, AD103 animant la RTX 4080, place à AD104. Par rapport aux générations 104 antérieures, celui-ci ne constitue plus le "second niveau" de performances, mais le troisième, du fait de l'émergence d'un nouveau larron s'intercalant. Quoi qu'il en soit, nous avons affaire ici à une puce 22% plus petite qu'AD103, et nécessitant donc une superficie inférieure à 300 mm², sur les Wafer 4 nm de TSMC, retenu une fois encore par les verts pour sa nouvelle génération. On notera que la densité est (très) légèrement supérieure à celle de son grand frère, du fait d'un bus mémoire plus étroit, les interfaces étant par nature moins denses que les unités de calculs par exemple.



Gravure
GPU
Nombre de transistorsSuperficie Die

Densité (Millions de transistors / mm²)

4 nm TSMC AD102 76,3 Milliards 608,5 mm² 125,4
4 nm TSMC AD104 35,8 Milliards 294,5 mm² 121,6
4 nm TSMC AD103 45,9 Milliards 378,6 mm² 121,2
5 nm + 6 nm TSMC Navi 31 57,7 Milliards 522 mm² 110,5
7 nm TSMC GA100 54.2 Milliards 826 mm² 65,6
6 nm TSMC ACM-G10 21,7 Milliards 406 mm² 53,4
7 nm TSMC Navi 21 26,8 Milliards 520 mm² 51,6
7 nm TSMC Navi 22 17,2 Milliards 335 mm² 51,3
7 nm TSMC Navi 23 11,1 Milliards 237 mm² 46,8
6 nm TSMC ACM-G11 7,2 Milliards 157 mm² 45,9
8 nm Samsung GA102 28,3 Milliards 628,4 mm² 45
8 nm Samsung GA104 17,4 Milliards 392 mm² 44,4
8 nm Samsung GA106 12 Milliards 276 mm² 43,5
7 nm TSMC Navi 10 10,3 Milliards 251 mm² 41
7 nm TSMC Vega 20 13.2 Milliards 331 mm² 39,9
16 nm TSMC GP102 12 Milliards 471 mm² 25,5
14 nm GF Vega 10 12.5 Milliards 495 mm² 25,3
16 nm TSMC GP100 15,3 Milliards 610 mm² 25,1
12 nm TSMC TU104 13,6 Milliards 545 mm² 25
12 nm TSMC TU102 18,6 Milliards 754 mm² 24,7
12 nm TSMC TU106 10,8 Milliards 445 mm² 24,3



Au sein de cette superficie réduite, AD104 embarque pratiquement 36 milliards de transistors, soit davantage que GA102 et ses 628 nm gravés en 8 nm par Samsung. Les cartes de génération Ada déjà lancées utilisent des versions plus ou moins "castrées" de leur GPU, permettant d'améliorer le taux de puces utilisables par Wafer, mais ce n'est pas le cas ici. La taille réduite du die l'explique probablement, mais nul doute qu'une RTX 4070 employant une version bridée de ce dernier, doit être dans les cartons du caméléon.



AD104RTX 4070 Ti
GPC 5
TPC / SM 30 / 60
FP32 7680
TMU 240
Tensor Cores 240
RT Cores 60
ROP 80
L2 (Mo) 48
Bus mémoire (bits) 192

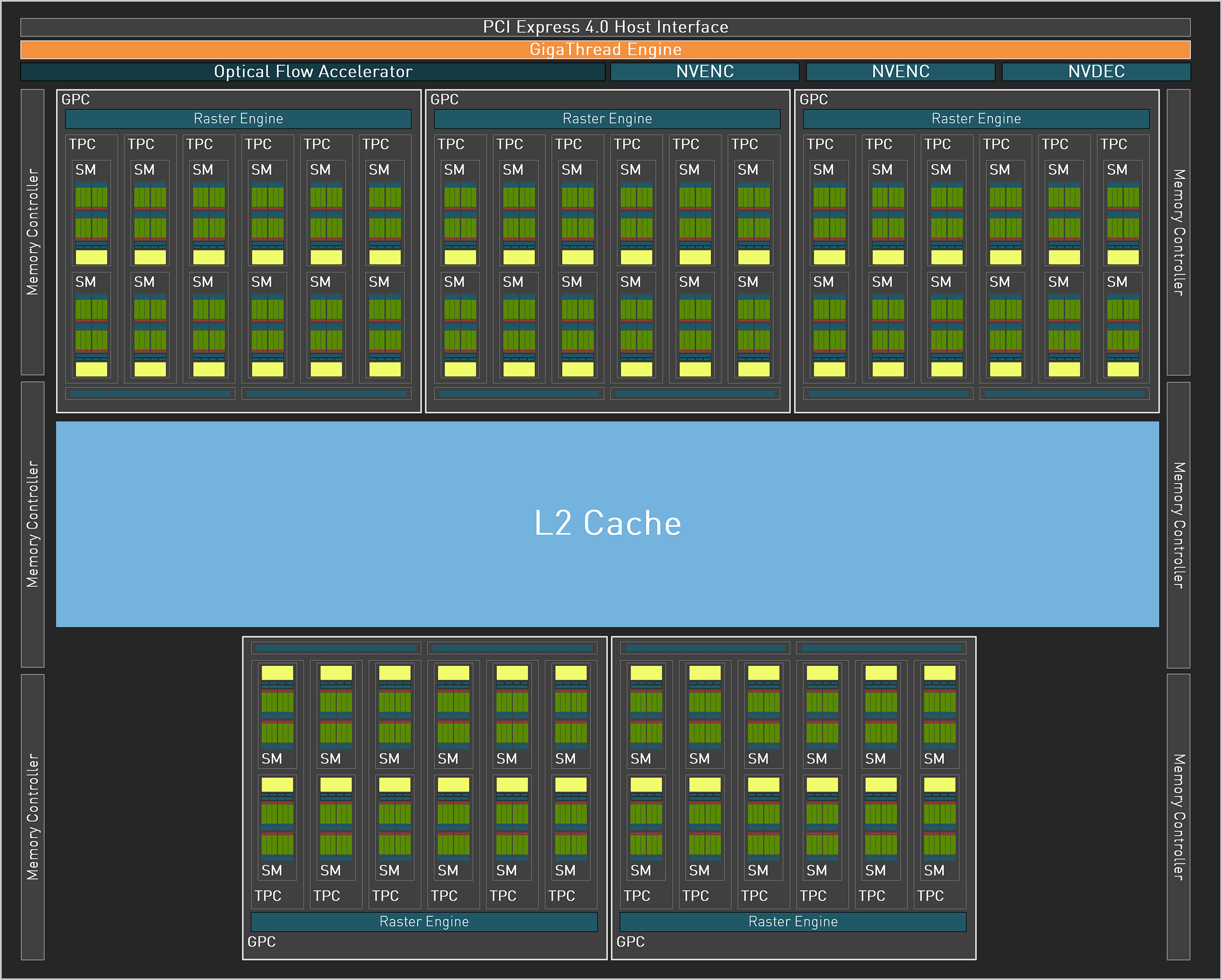

Un coup d'œil rapide au diagramme d'AD104, permet de confirmer que les 5 GPC sont identiques puisque constitués chacun de 6 TPC (alors qu'AD103 utilise un TPC réduit à 4 TPC en dehors de toute désactivation). La réduction du nombre d'unités de calculs par rapport aux GPU plus haut de gamme, n'est pas le seul arbitrage opéré par Nvidia afin de réduire la superficie et donc les coûts de production de son AD104. Le cache L2 se limite ici à 48 Mo (intégralement activé lui aussi) et le bus mémoire voit la disparition de 2 contrôleurs 32-bit, la largeur totale s'établissant à 192 bits. De quoi lui associer aisément 12 Go de mémoire (sans adressage tarabiscoté façon GTX 970), quantité pertinente pour le QHD, qui est la définition recommandée par le caméléon pour ce GPU. Un bus 256 ou 128 bits aurait contraint à l'usage de 8 ou 16 Go de mémoire vidéo, soit trop peu ou induisant un surcoût pas forcément utile, pour un usage pérenne d'une telle carte.



AD104 configuré pour la RTX 4070 Ti [cliquer pour agrandir]GA104 tel que configuré pour la RTX 4070 Ti



Pour le reste, AD104 reprend les différents composants présents sur son grand frère, en particulier le double encodeur (AV1) et l'unité OFA de dernière génération. Du côté TGP, les verts ont retenu 285 W, soit une valeur pratiquement inchangée par rapport aux 290 W de la RTX 3070 Ti, nous vérifierons toutefois si les cartes testées le consomment en intégralité. Voilà pour cette brève description d'AD104, il est temps de passer à la description des cartes de test page suivante.
