• Fouille intégrale de la carte

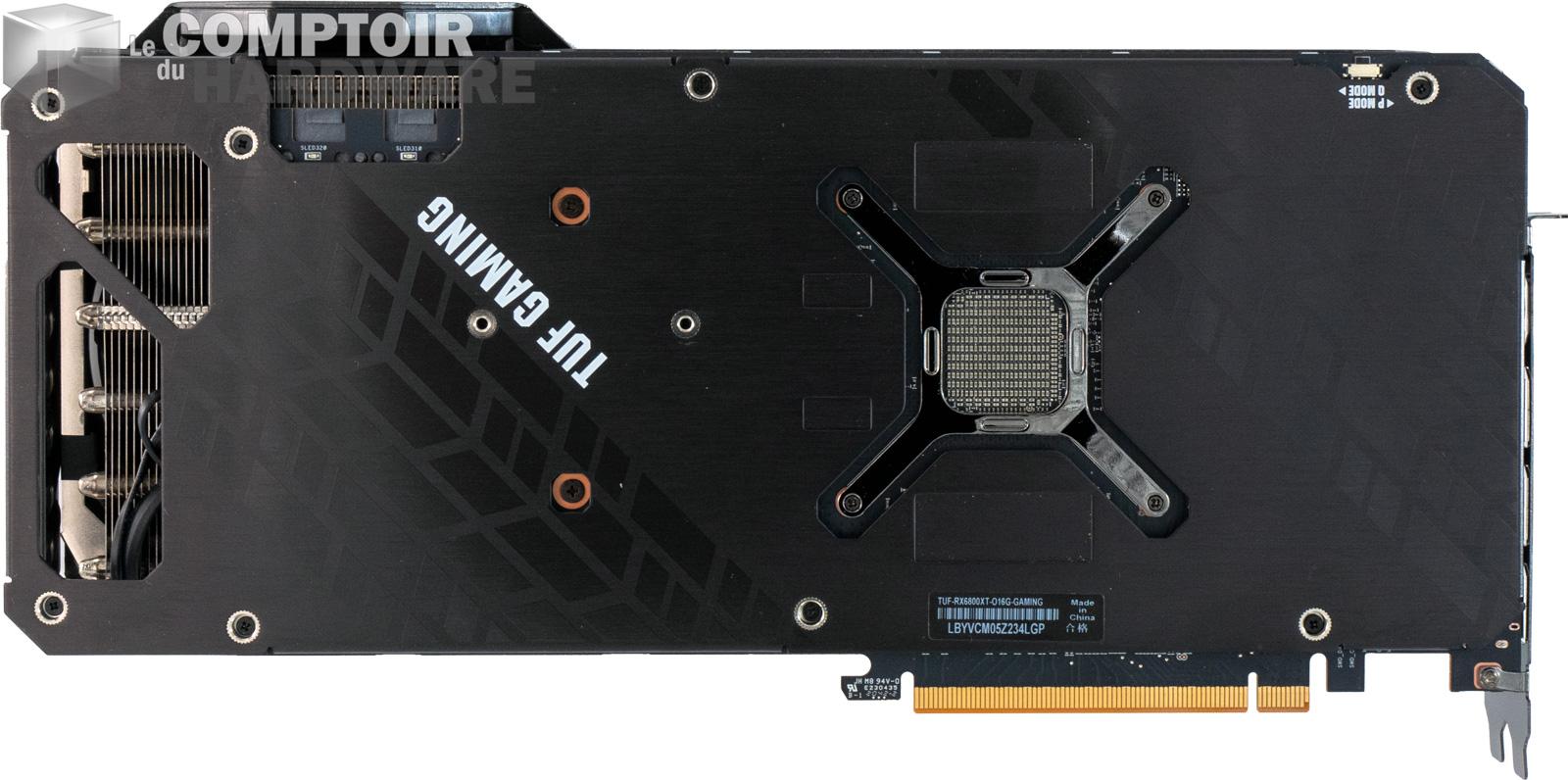

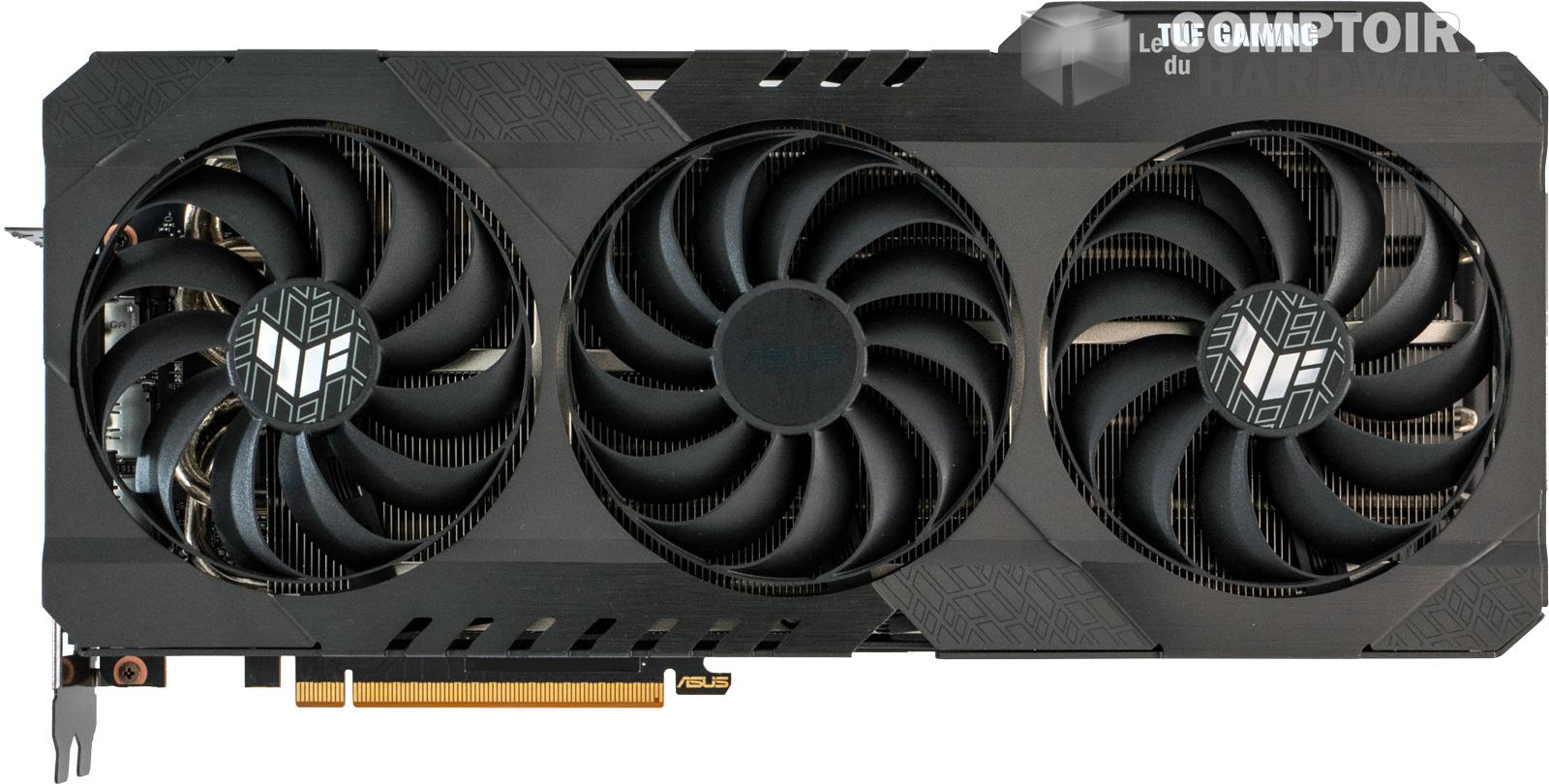

asus tuf gaming rx 6800 xt - vue de face [cliquer pour agrandir]asus tuf gaming rx 6800 xt - vue de dos [cliquer pour agrandir]

ASUS garde le même style que sur les cartes Ampere TUF Gaming pour la version RX 6800 XT.



ASUS conserve style TUF Gaming déjà observé sur les cartes Ampere, avec la même construction du radiateur, une ventilation traversante et un style monochrome de gris anthracite, le tout avec un RGB plutôt limité. Tout y est, même le style anguleux et les sérigraphies au dos de la carte, à peu de détails près il est difficile de voir la différence avec les modèles équipés de GPU NVIDIA. Pour les dimensions, nous sommes sur du 320 x 140,2 x 57,8 mm et la carte pèse 1720 grammes tout de même, un sacré morceau qui ne rentrera pas dans les boitiers ITX et qui demandera un certain volume pour s'installer.

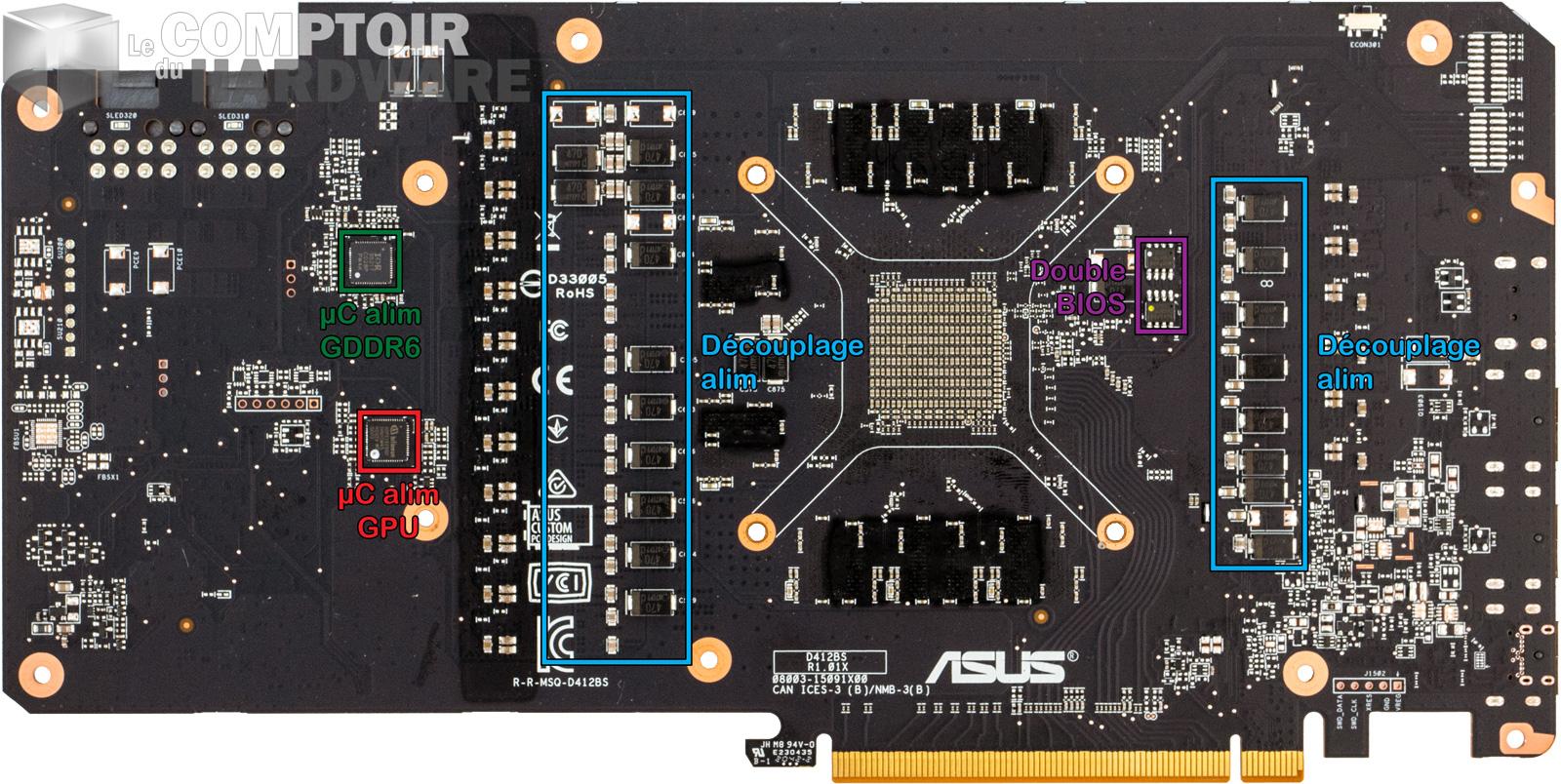

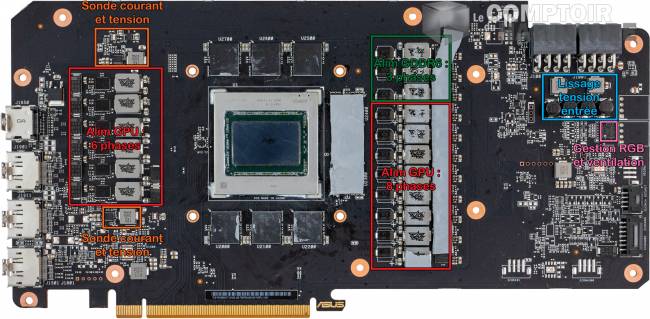

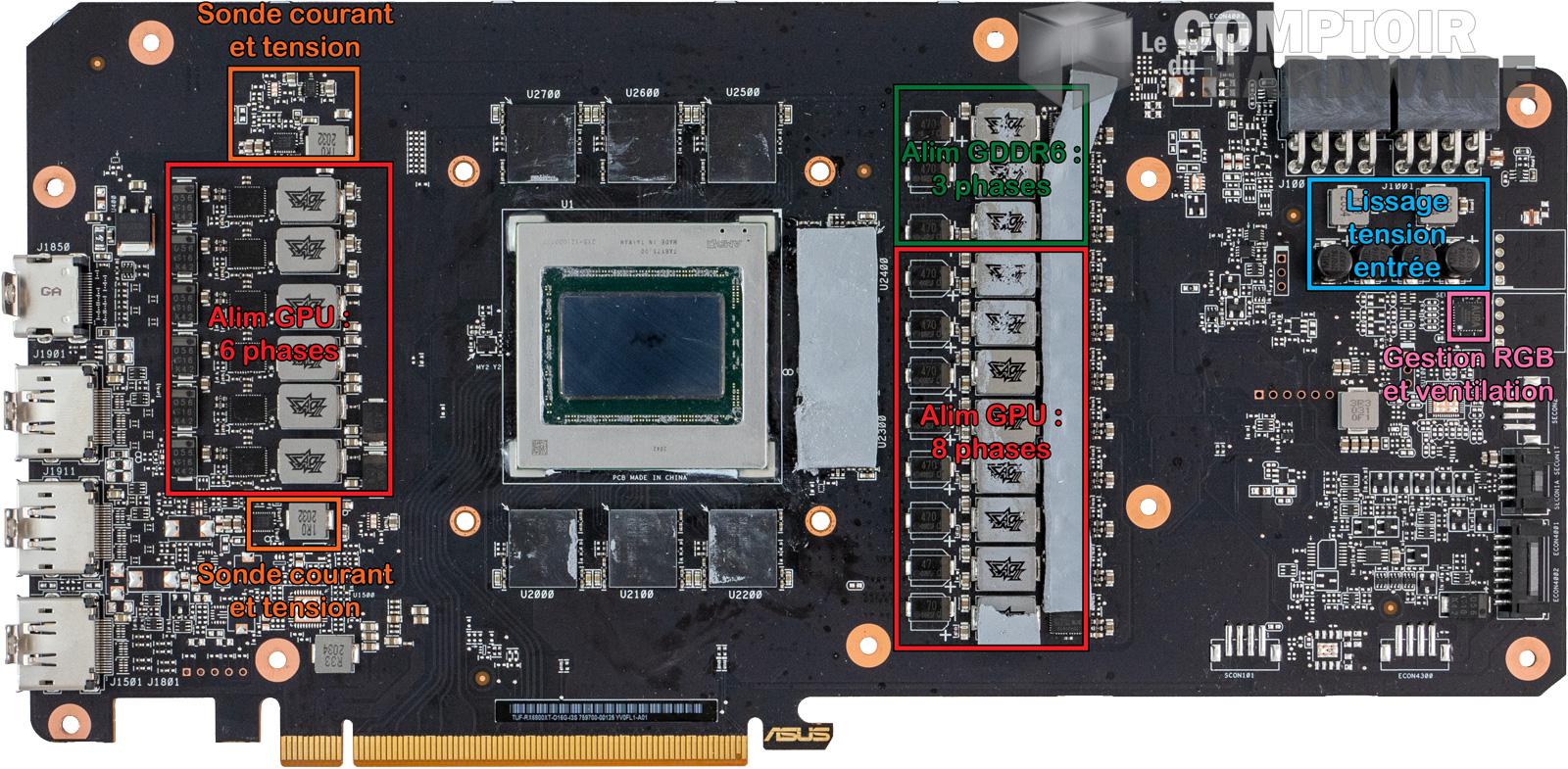

 asus tuf gaming rx 6800 xt - vue détaillée du pcb : face avant [cliquer pour agrandir]asus tuf gaming rx 6800 xt - vue détaillée du pcb : face arrière [cliquer pour agrandir]

Vues de face et de derrière des PCB avec des annotations afin de bien identifier chaque module présent sur la carte.



Une fois la carrosserie démontée, ce n'est plus la même chose par contre, puisque la version du PCB diffère totalement du caméléon, AMD n'ayant pas les mêmes demandes à ce sujet. Les sondes sont donc un peu moins présentes, mais l'alimentation est gérée par des puces de plus haut niveau, comme nous le verrons après. L'utilisation de la double face est bien faite aussi, permettant de bien séparer les circuits entre eux et de proposer un découplage plus efficace du GPU. À noter qu'ici, pas de question sur le type de condensateur utilisé pour filtrer les lignes de tension : condensateurs MLCC uniquement au dos du GPU, indispensables vu les fréquences élevées que propose le Navi 21.

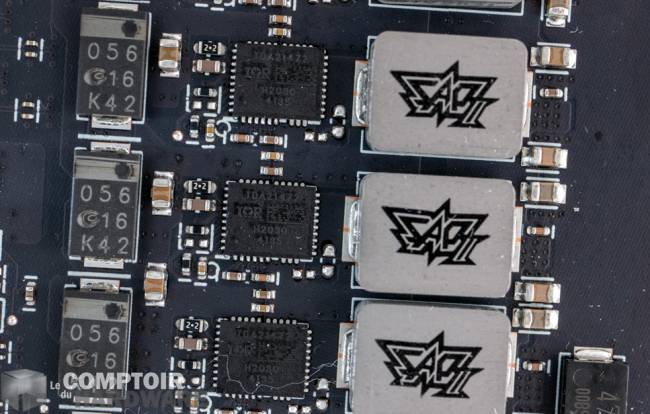

asus tuf gaming rx 6800 xt - zoom sur les VRM [cliquer pour agrandir]

Pour sa gamme rouge, ASUS sort des composants haut de gamme, permettant une gestion aux petits ognons de l'alimentation.



La gestion de l'alimentation est parmi ce qui se fait de mieux pour les composants, tous en provenance de chez le fabricant allemand Infineon. Nous avons donc 3 phases pour la mémoire, gérées par la puce IR35217 - jumelle de la IR35201 - et 14 phases réelles gérées par la monstrueuse XDPE132G5C, ce qui permet d'encaisser le mieux possible la forte consommation du Navi 21. Pour les VRM, ce seront des MOSFET TDA21472, équipés d'un capteur de température et d'une sonde de courant intégrée, ce qui se fait de mieux dans le monde de la régulation numérique actuellement. En plus de cela, nous avons des condensateurs SP-CAP de chez Panasonic, réputés pour leur faible ESR et leur stabilité dans le temps.

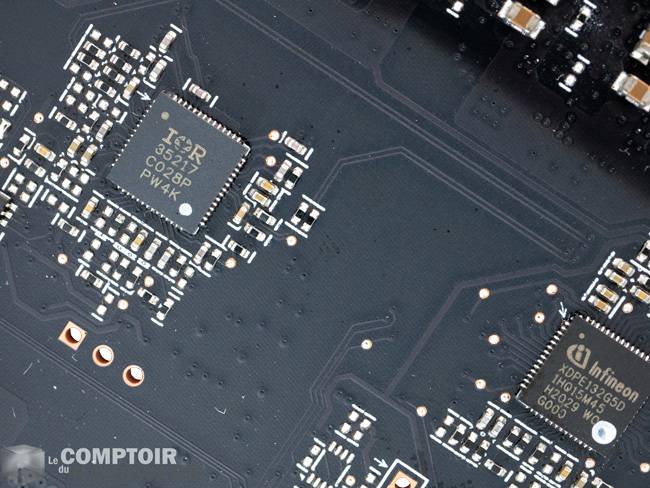

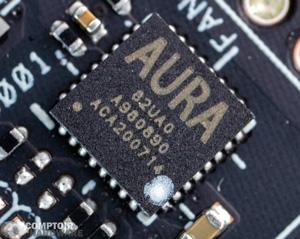

asus tuf gaming rx 6800 xt - puces de gestion de l'alimentation [cliquer pour agrandir]asus tuf gaming rx 6800 xt - puces de gestion du RGB

ASUS continue son histoire d'amour avec Infineon, qui équipe déjà une bonne partie des alimentations sur les cartes graphiques et les cartes mères.



Regardons maintenant de plus près les informations sur le Navi 21, le dernier sorti de chez AMD. Celui-ci reçoit un petit gain de 50 MHz au repos et de 60 MHz en boost, ce qui n'est pas grand-chose, toutefois il faut se rappeler que les technologies actuelles de régulation de fréquence se basent sur la température du GPU pour augmenter ou diminuer ces valeurs. Côté mémoire, rien n'a changé, nous sommes sur les débits d'origine.

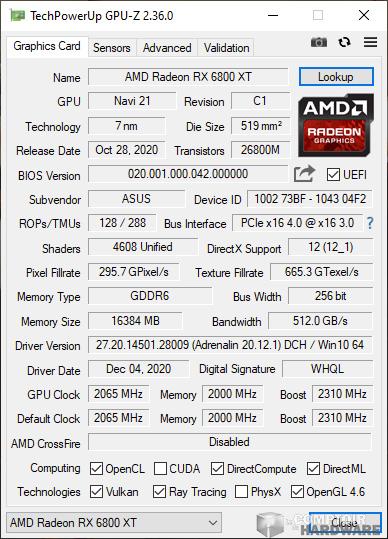

 asus tuf gaming rx 6800 xt - gpu-z

Données GPU-Z de la TUF Gaming RX 6800 XT.



Une fois que nous chargeons le GPU, nous pouvons voir que selon le mode de fonctionnement, les comportements sont différents. D'un côté, le mode silence permet de réduire drastiquement la vitesse de rotation des ventilateurs, ce qui fait monter en température le GPU et qui fait varier légèrement sa fréquence maximale, pendant que le mode performance refroidit beaucoup mieux la carte, au prix d'un bruit de ventilation plus présent. Toutefois, les différences entre les deux modes sont faibles sur les fréquences et températures, pour une vitesse de rotation qui passe du simple au double.

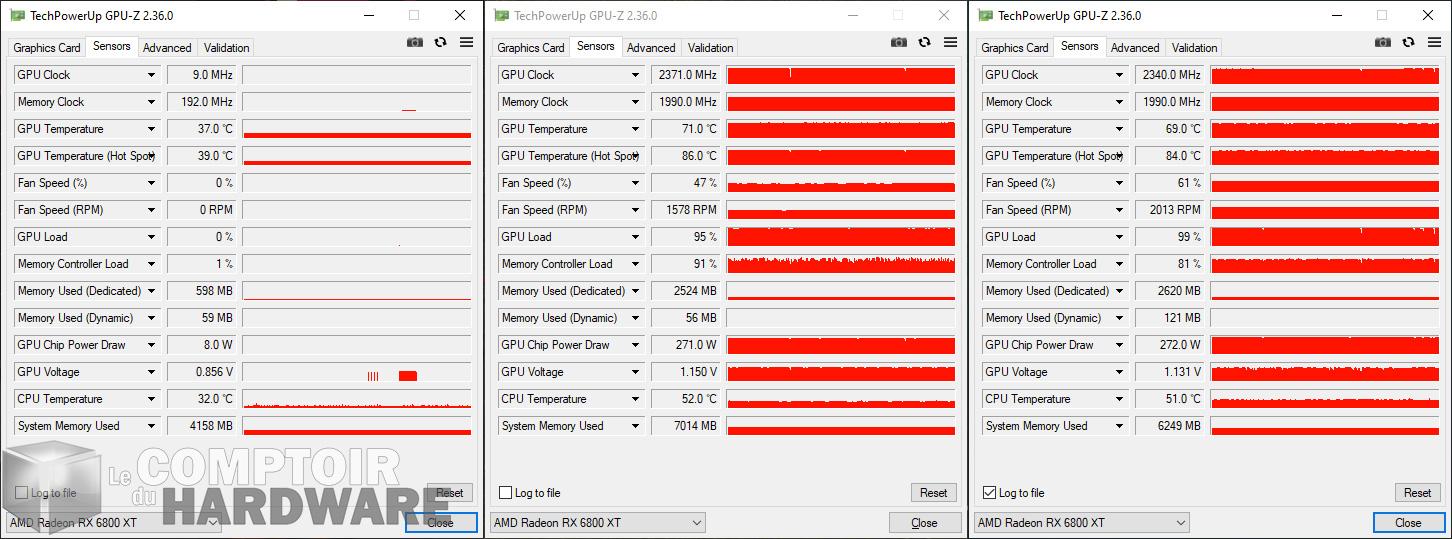

asus tuf gaming rx 6800 xt - sondes gpu-z [cliquer pour agrandir]

 Données GPU-Z de la TUF Gaming RX 6800 XT : à gauche au repos, au milieu en charge en mode silence, à droite en charge en mode performance.
