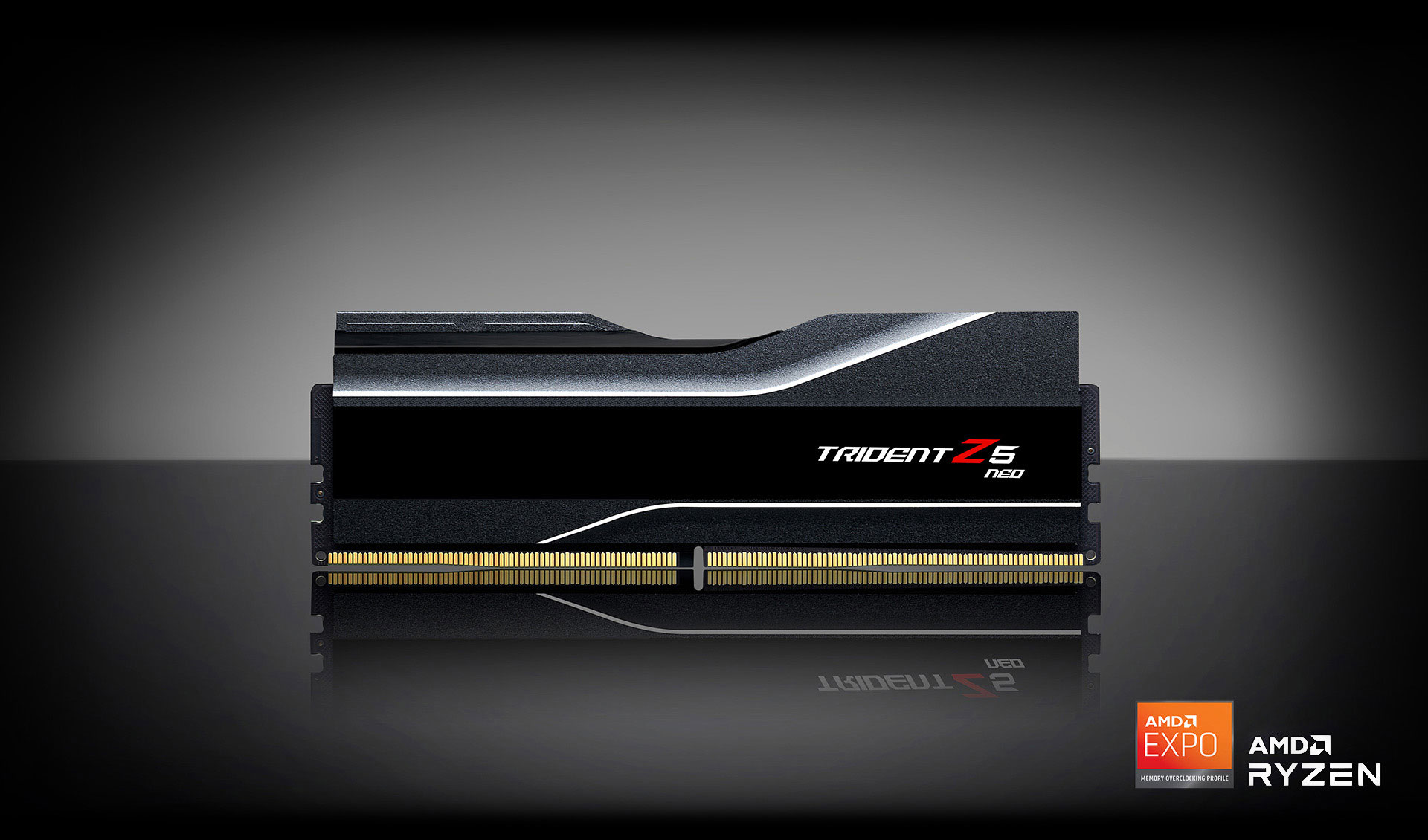

Pour ce lancement, AMD nous a fourni en sus des processeurs, un kit mémoire compatible EXPO. Le choix des rouges s'est porté vers G.Skill qui est notre partenaire depuis des années, via les Trident Z5 Neo dédiées aux nouveaux processeurs d'AMD.



G.Skill Trident Z5 Neo [cliquer pour agrandir]Un kit mémoire EXPO, parfait compagnon des Ryzen série 7000

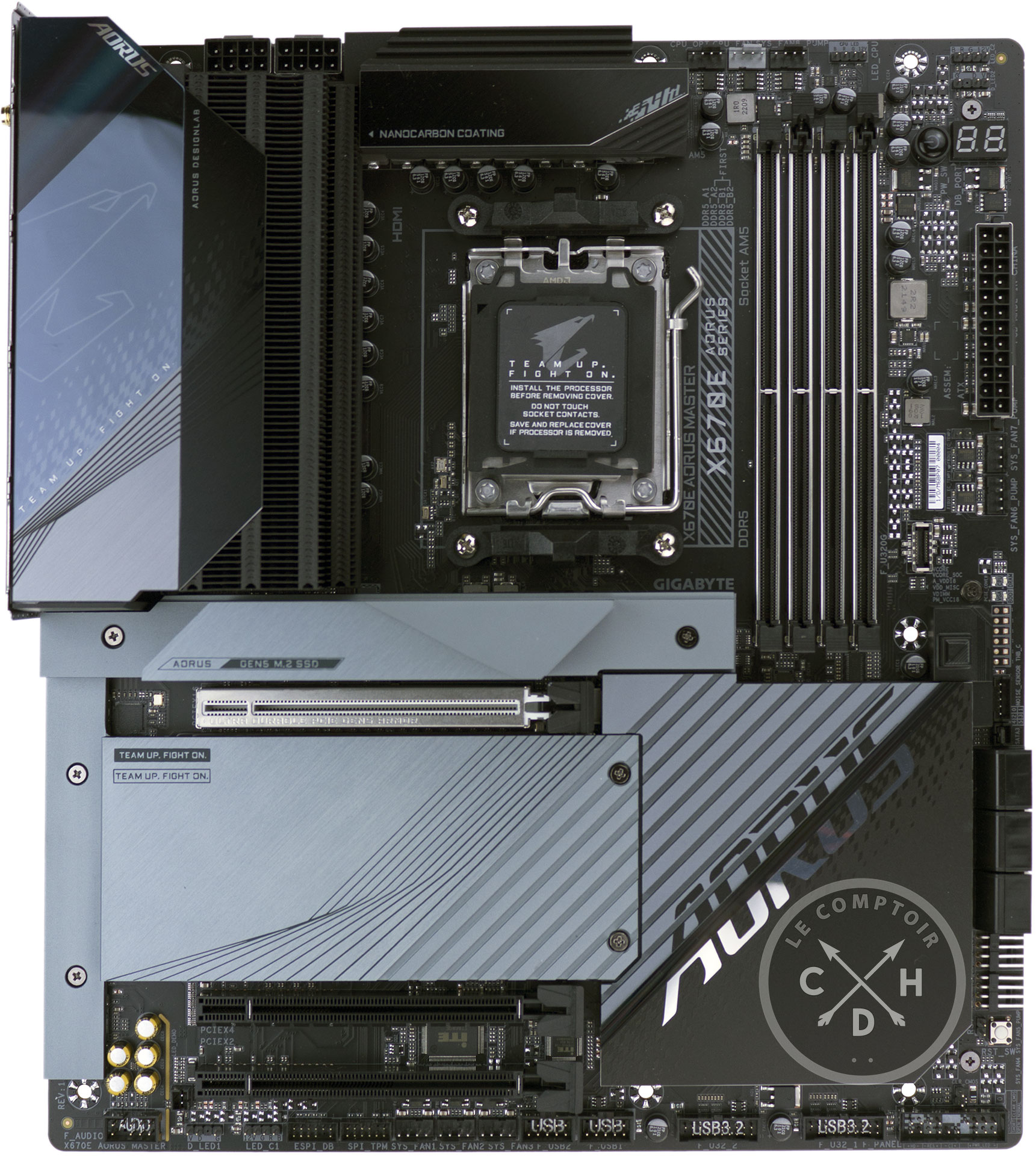

Pour finir, le kit de test comprend une carte mère AM5. Les rouges ont panaché les constructeurs selon les rédactions, nous avons reçu de notre côté un modèle de Gigabyte : la X670E Aorus Master. Il s'agit donc d'un modèle haut de gamme comme nous allons le détailler à présent. À l'instar de l'immense majorité des cartes mères, elle arbore un PCB noir au format ATX, ainsi que des radiateurs mêlant cette non-couleur au gris. Elle comprend 3 connecteurs d'extension PCIe au format x16, celui métallisé étant alimenté par 16 lignes Gen 5.0 en provenance du CPU. Le second se contente de 4 lignes PCIe Gen 4.0 du X670E, tandis que le dernier fera avec 2 lignes PCIe 3.0 (également via le X670E) qui seront partagées avec les ports SATA 4 & 5.

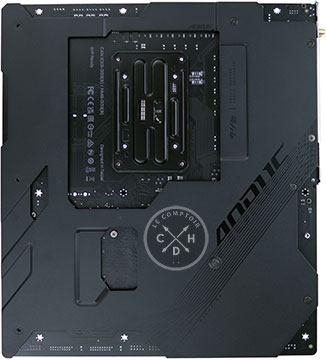

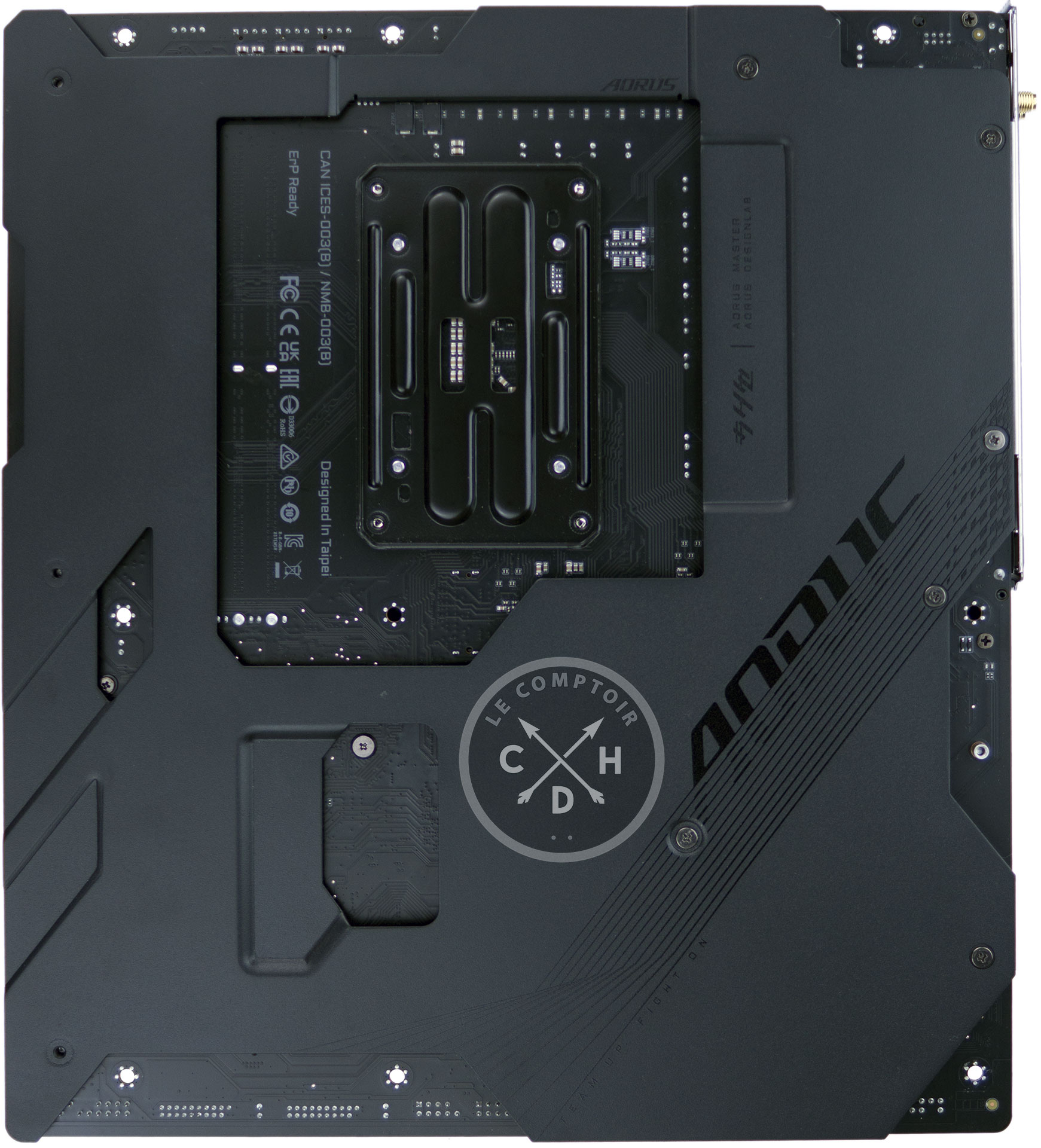

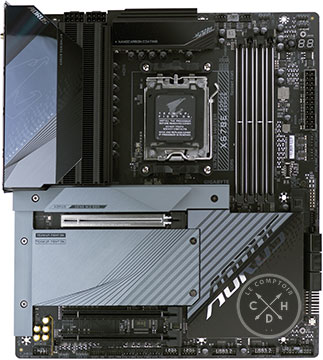

 Gigabyte X670E Aorus Master : face avant [cliquer pour agrandir]Gigabyte X670E Aorus Master : face arrière [cliquer pour agrandir]

La carte en face avant et arrière

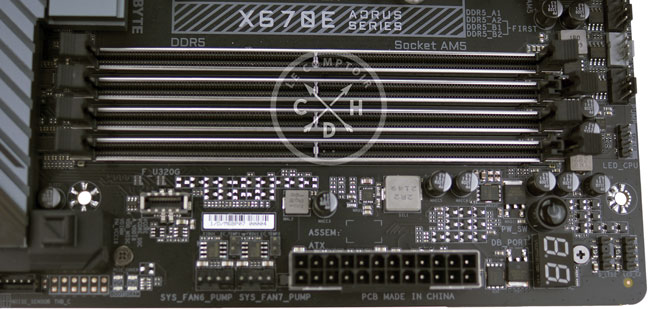

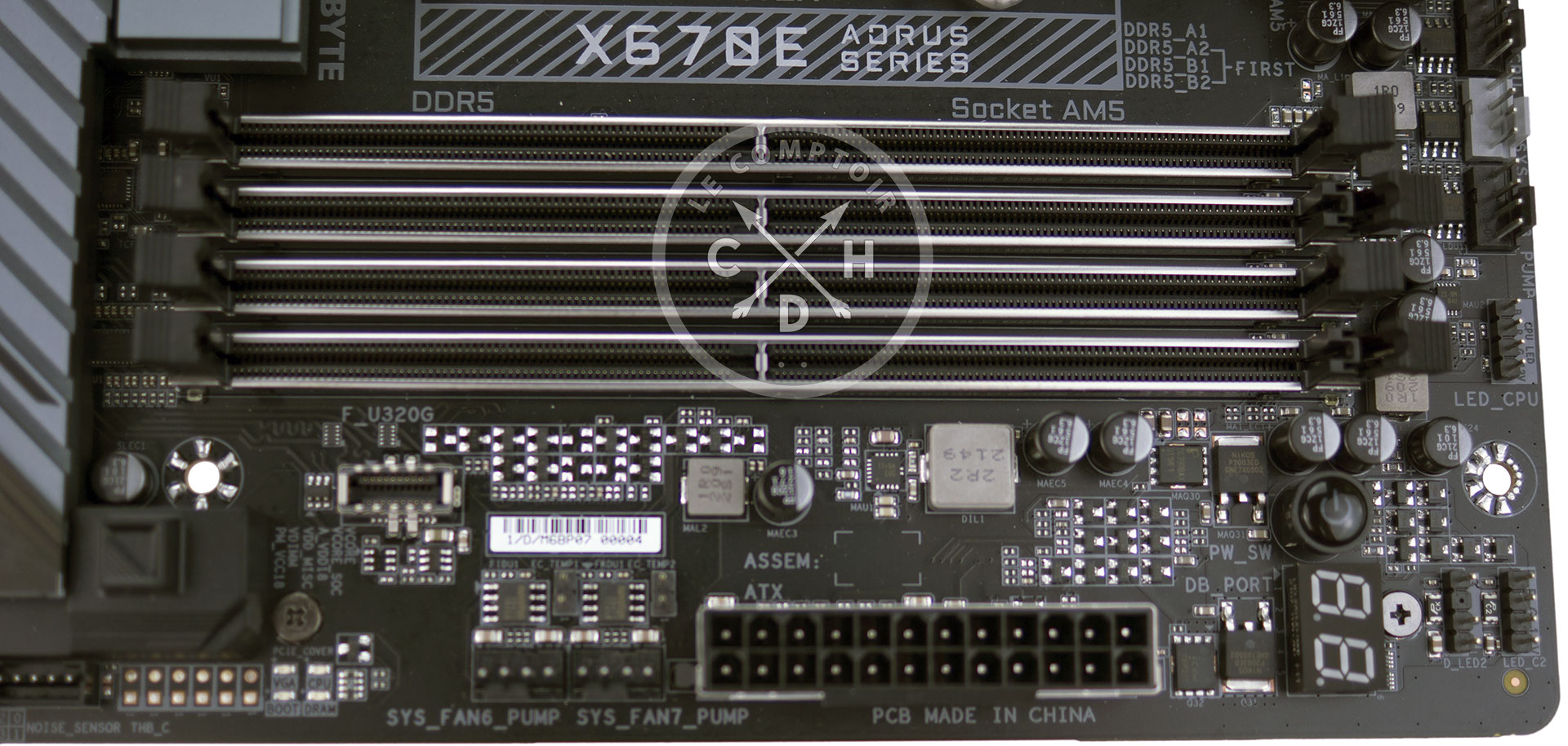

La face arrière est recouverte d'une plaque métallique la rigidifiant. Les incontournables LED sont bien entendu présentes sur ce produit Aorus, mais elles se limitent par contre à la zone située au-dessus du panneau arrière de connexions. Du côté de l'alimentation, un traditionnel connecteur à 24 broches complété par deux connecteurs ATX 12V à 8 broches. Sur la photo, on peut également distinguer les slots DDR5 , ainsi qu'un connecteur ARGB. Enfin, l'afficheur LED à segments indiquant les codes POST ainsi que le bouton de démarrage, prennent également place dans cette zone.



Slots DDR5 et alimentation [cliquer pour agrandir]

Le connecteur d'alimentation à 24 broches

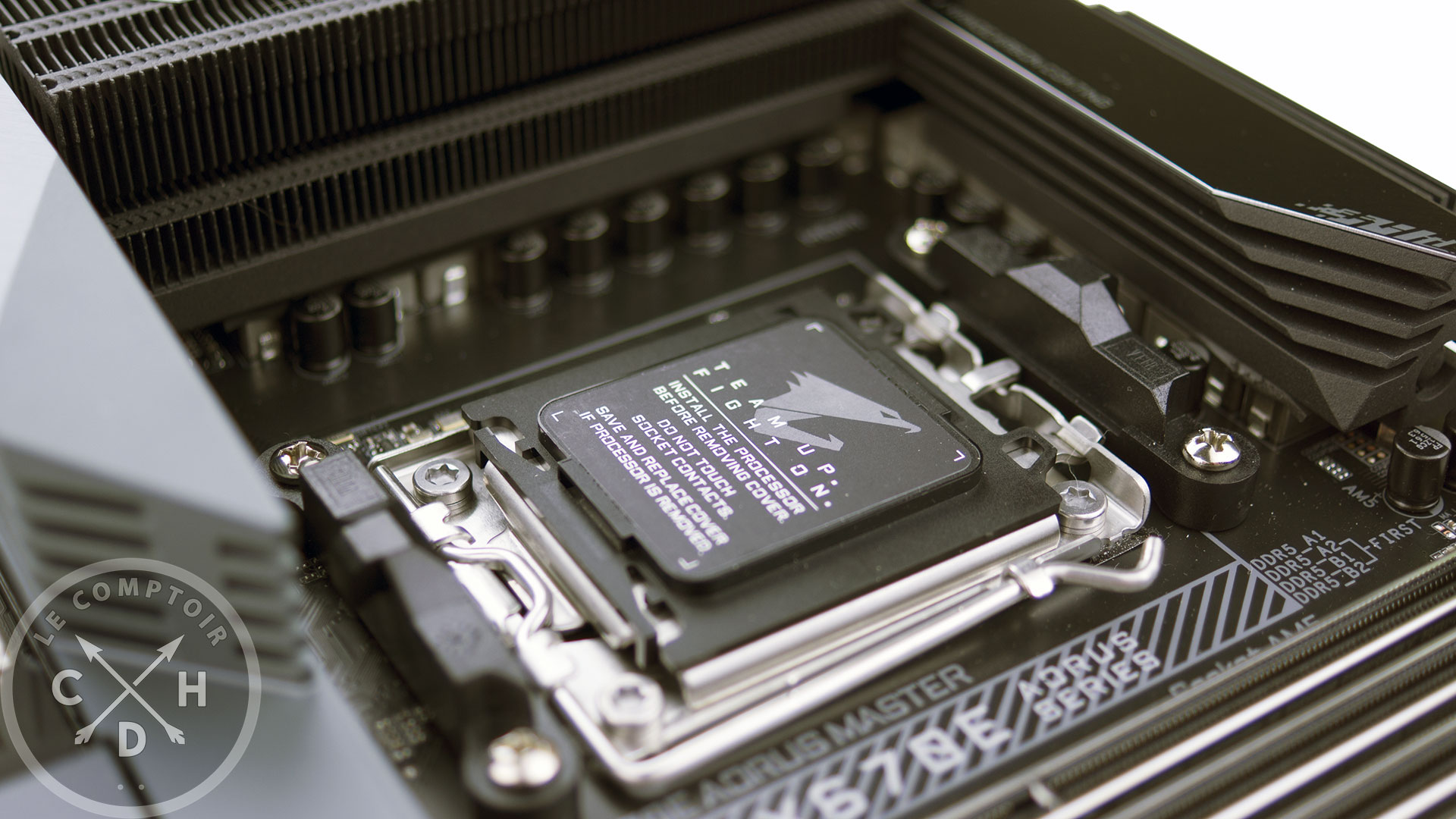

Le constructeur a opté pour un étage d'alimentation à 16 + 2 + 2 VRM pour le CPU, répartis en 10 phases doublées, signe que les engins destinés à être installés sur la belle, peuvent avoir tendance à consommer sérieusement comme le suggère le PPT de 230 W.



Socket et VRM [cliquer pour agrandir]

Le socket et ses VRM dédiés



Côté stockage, on trouve 6 ports SATA 6 Gbps gérés par les 2 puces composant le chipset (4 + 2) X670E. À noter le switch reset étrangement situé à côté de ces derniers. À l'instar des cartes Asus haut de gamme de la génération Alder Lake, on peut noter la présence d'un bouton pressoir permettant de libérer le loquet de verrouillage du port PCIe x16 à proximité du CPU, souvent très difficile d'accès lorsqu'un refroidisseur CPU conséquent et une carte graphique longue sont utilisés. Une excellente idée que nous appelions à voir démocratiser, c'est bel et bien le cas.

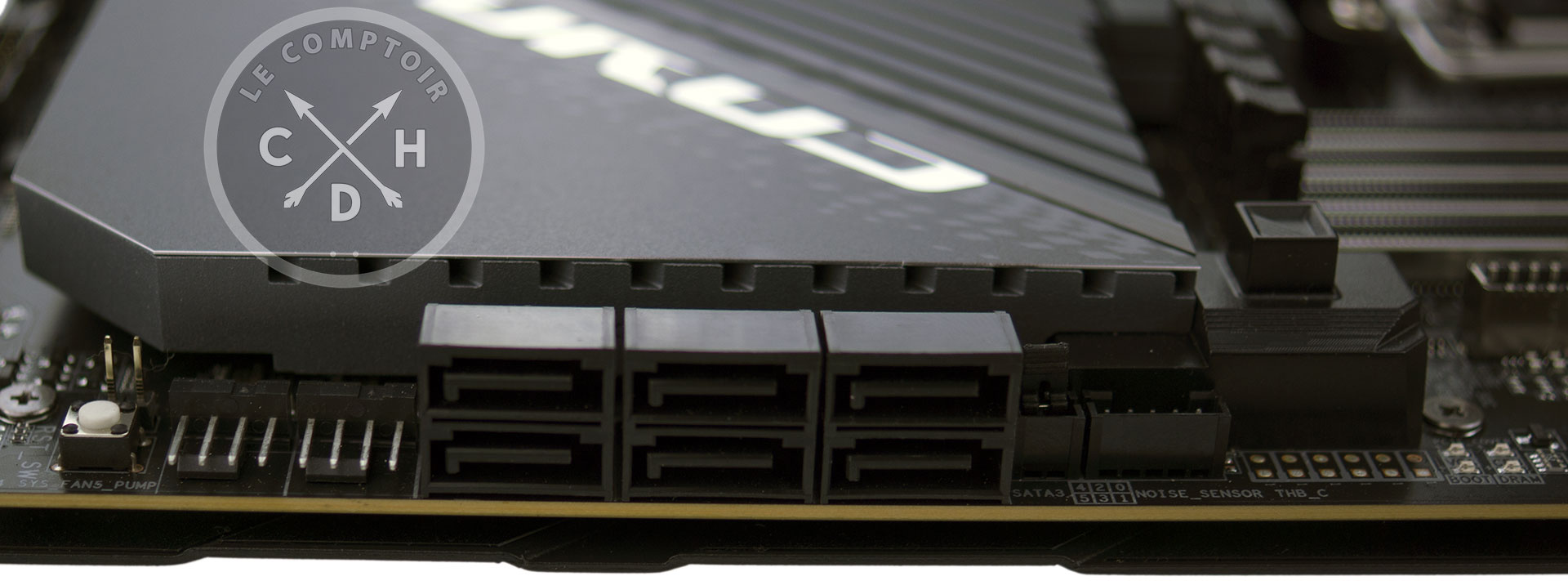

Les connecteurs SATA [cliquer pour agrandir]

Les connecteurs SATA

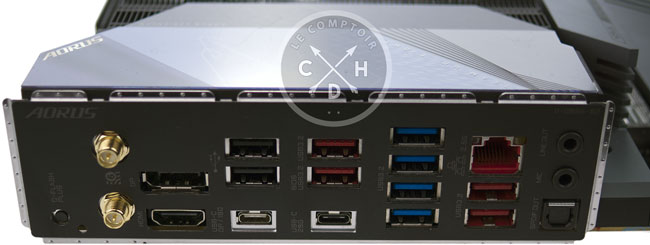

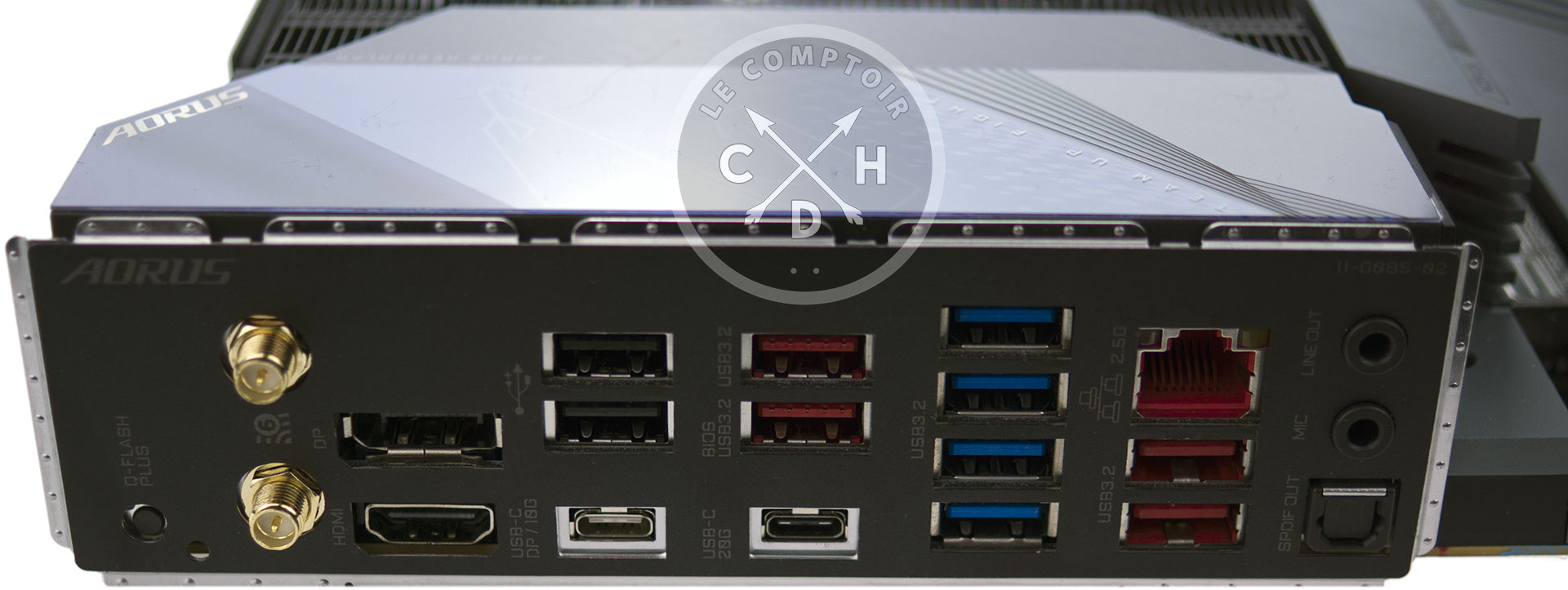

Du côté back panel, en sus de 2 ports USB 2.0 (noir), on trouve 1 port Type-C en USB 3.2 Gen 2 (capable de faire transiter le signal vidéo DisplayPort) et deux Type-A (rouge) à la même norme animés par le cIOD. En complément, par le biais du chipset et de HUB, sont présents un second Type-C en USB 3.2 Gen 2x2 (20 Gbps), 2 Type-A en USB 3.2 Gen 2 (rouge) et 4 USB 3.2 Gen 1 (bleu). Côté vidéo, en sus de l'USB Type-C précédemment décrit, sont présents un DP et un HDMI 2.0. Le bouton Q-Flash Plus pour mettre à jour / restaurer le bios est également présent, il pourra rendre de précieux services le cas échéant. Côté réseau, on trouve un port Ethernet RJ45 2.5 Gbps animé par une puce Intel I225-V accompagnée du module Wi-Fi AX210 des Bleus, permettant un débit théorique de 2,4 Gbps en Wi-Fi 6E sur la bande des 6 GHz. La partie Audio est confiée à un codec Realtek ALC1220-VB.



Le panneau arrière [cliquer pour agrandir]

Le panneau arrière de connexions

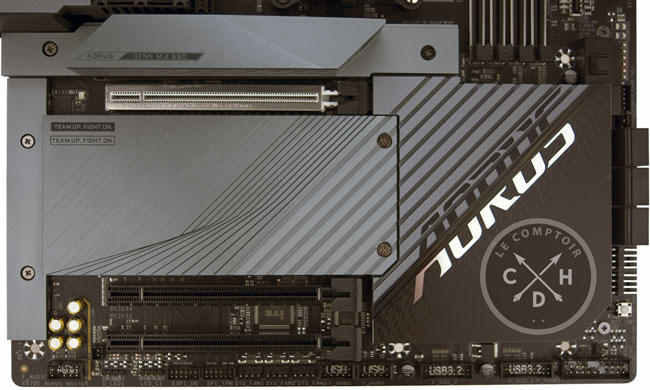

Petit zoom sur les ports PCIe, que Gigabyte a renforcé par un cerclage métallique celui dédié aux cartes graphiques (PCIe Gen 5), potentiellement très lourdes. On retrouve ici les 4 ports M.2 dédiés au stockage et disposant de leur propre refroidisseur en aluminium. Le premier est situé sous le radiateur à proximité du CPU, il est alimenté par 4 lignes Gen 5.0 du CPU. Les 3 autres sont dissimulés sous un long radiateur situé entre les slots PCIe 1 et 2. Le premier de ce trio utilise également 4 lignes PCIe 5.0 du cIOD, quant aux 2 autres ils sont raccordés en PCIe x4 Gen 4.0 à chaque chipset. A l'instar du bouton de libération du loquet PCIe, Gigabyte introduit également le système de verrouillage EZ-Latch Plus très pratique pour verrouiller sans vis les cartes M.2. Il s'agit d'une version améliorée de la solution d'Asus (un système de ressort permet le verrouillage automatique par simple pression sur le module M.2).

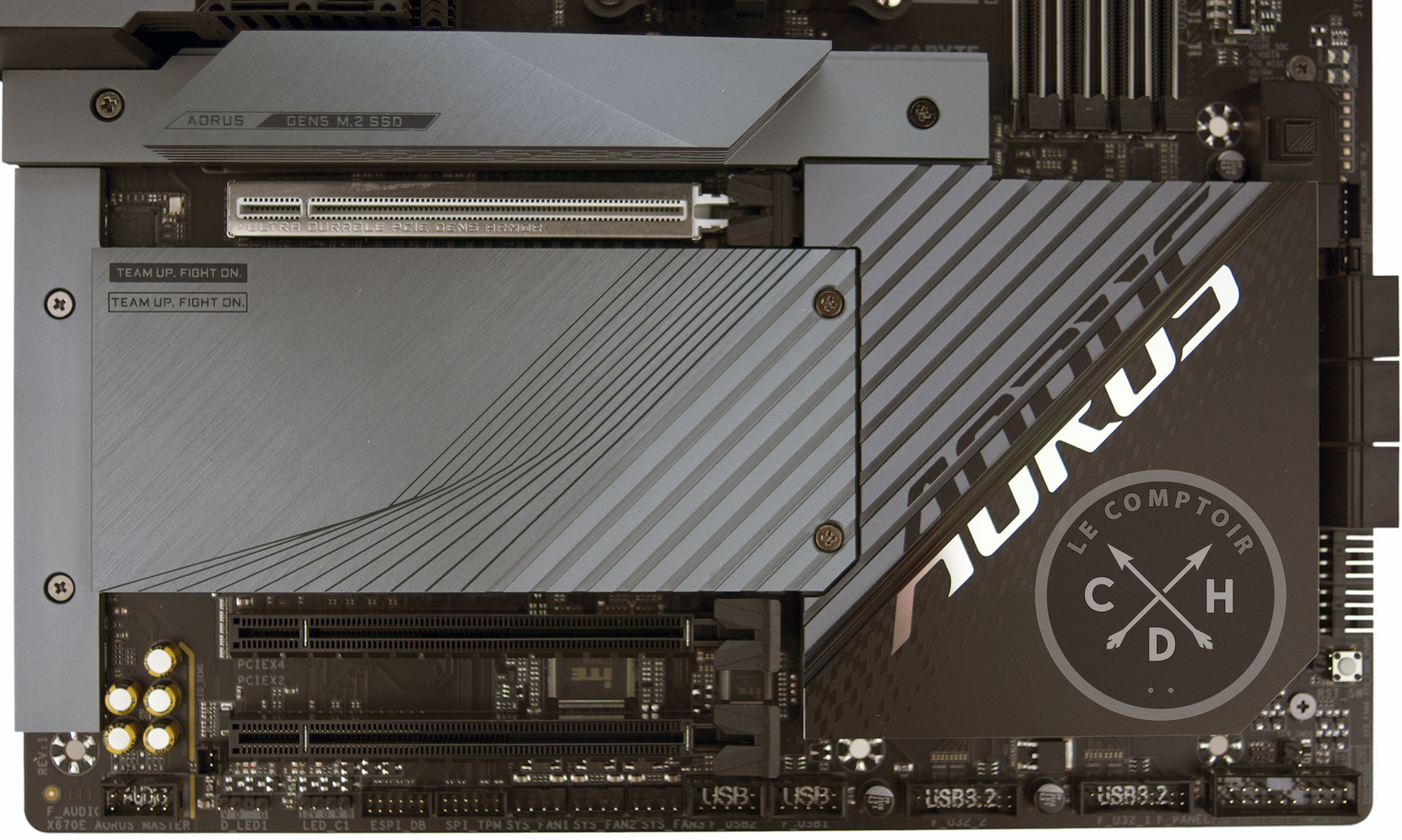

Les connecteurs d'extension [cliquer pour agrandir]

Les slots d'extension PCIe



Pour finir, jetons un rapide coup d’œil à l'interface graphique de l'UEFI concoctée par le constructeur. Comme d'habitude, le mode EZ (Easy) rappelle les informations essentielles et permet des réglages basiques. Bon point pour les anglophobes, Gigabyte a traduit son interface en français.

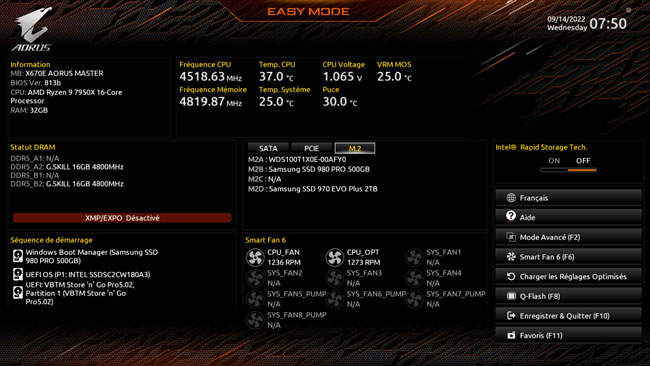

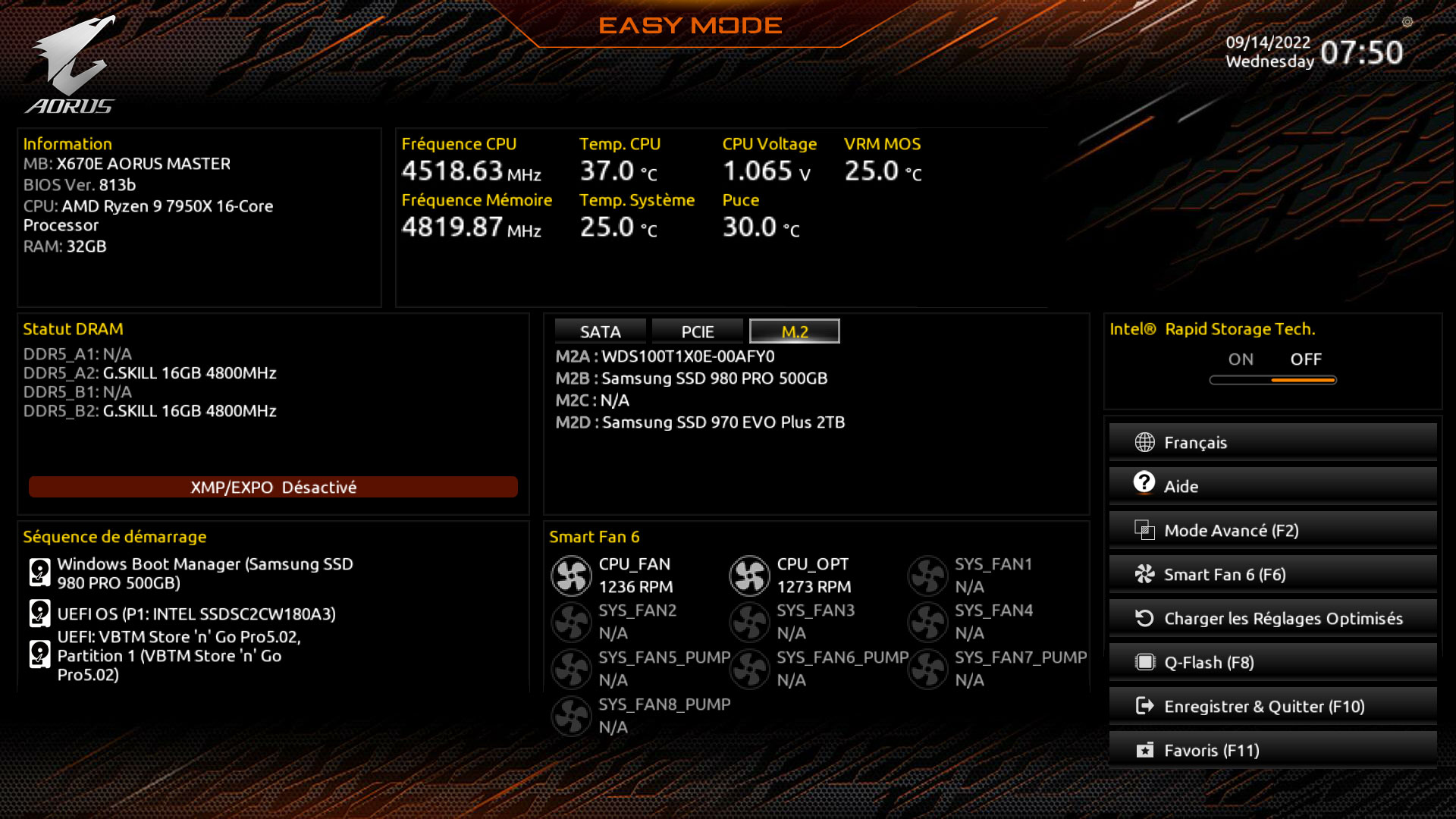

UEFI mode Ez [cliquer pour agrandir]

Le mode EZ de l'UEFI Gigabyte



En basculant dans le mode Advanced, on découvre là aussi les traditionnels menus du constructeur, plus complets même si l'absence de certaines fonctions est étrange (comme la désactivation du Wi-Fi, etc.). S'agissant toutefois d'un bios bêta (le seul certifié par AMD concernant l'absence d'optimisation par trop agressive), il est possible que cela ne soit pas représentatif des versions finales.

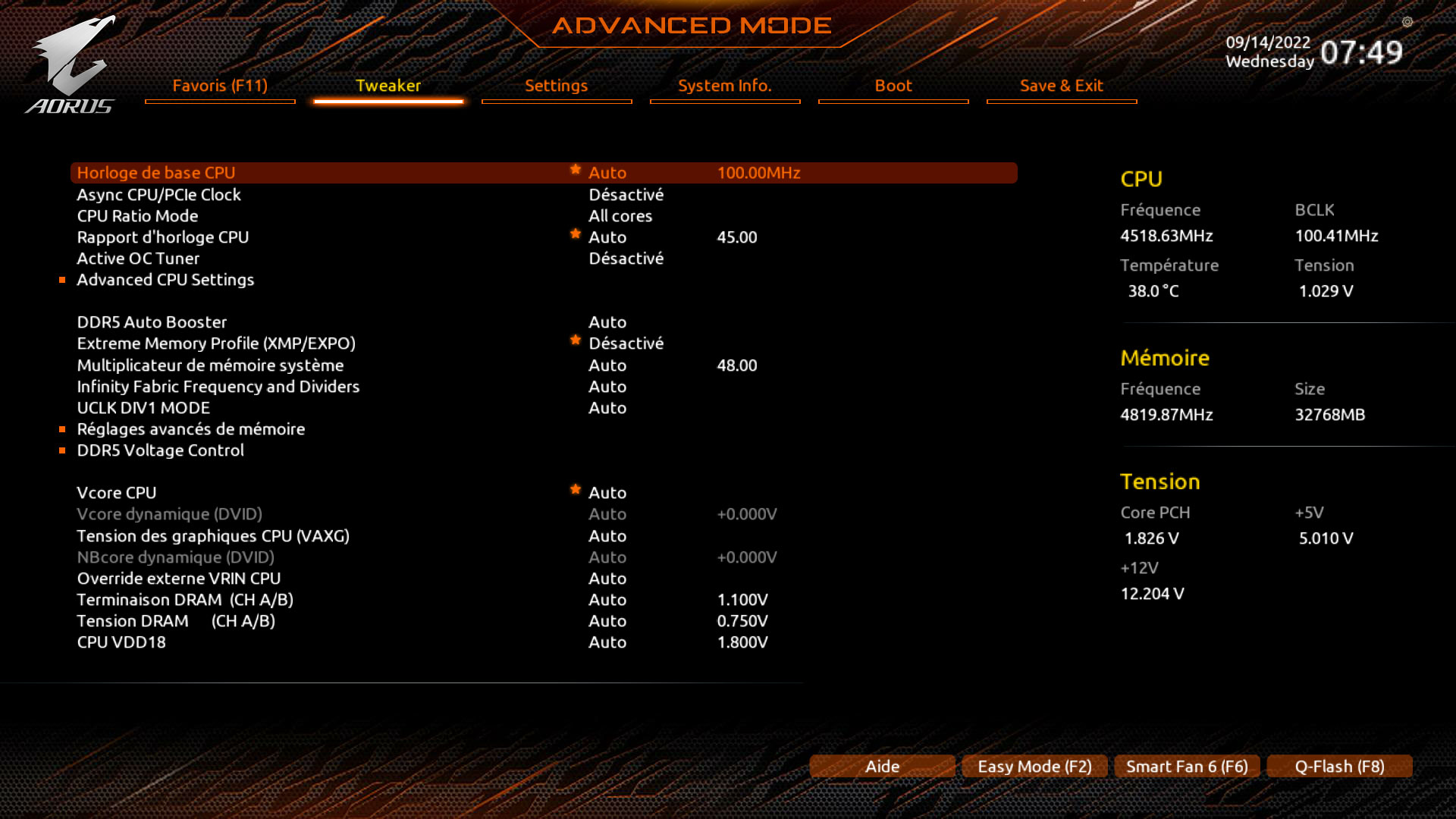

L'advanced mode de l'UEFI [cliquer pour agrandir]

Le mode Advanced

Voilà, c'est terminé pour cette carte, passons à une seconde carte page suivante.
