• ASUS ROG Strix RX 6650 XT Gaming

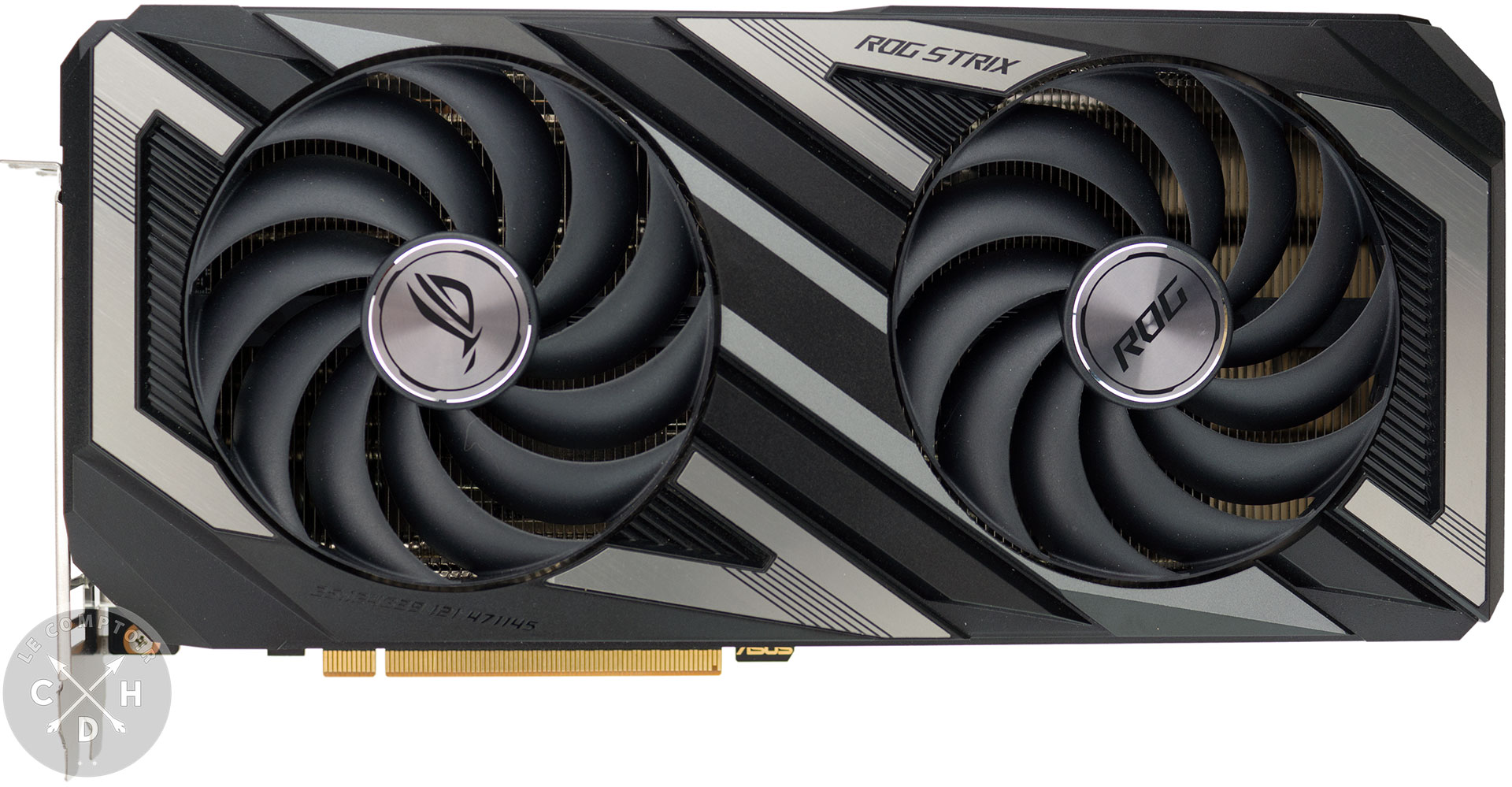

La seconde RX 6650 XT de notre dossier provient d'ASUS, et fait partie de la prestigieuse (et onéreuse) série Republic of Gamers. La ROG Strix RX 6650 XT Gaming puisque c'est son nom, est une carte mesurant 28 cm en longueur et dépassant de 2,7 cm l'équerre de fixation en largeur. Elle utilise un carter en plastique mêlant les couleurs noir et gris encadrant 2 ventilateurs axiaux noirs de 95 mm de diamètre. Les pales sont de leur côté, attachées entre elles à leurs extrémités via un cylindre en plastique mi-hauteur (en comparaison de celle des pales).


Asus RX 6650 XT Gaming : face avant [cliquer pour agrandir]

La face avant de l'ASUS ROG Strix RX 6650 XT Gaming



La face arrière se voit parée d'une plaque de dissipation en aluminium noire et grise. Le dos du GPU est découvert, laissant apparaître les condensateurs de découplage. Quelques échancrures sont également présentes en bout de carte, pour permettre le passage du flux d'air en l'absence de PCB (plus court que le radiateur). Enfin, un petit switch permet de commuter la carte entre ses VBIOS Q (Quiet) et P (Performance). Cela n'a toutefois (d'après nos mesures) qu'un impact sur la vitesse de rotation des ventilateurs, et hormis overclocking ou conditions très chaudes, nous vous recommandons de conserver le mode Q qui ne vous fera perdre (augmenter) que quelques degrés pour des nuisances sonores en baisse notable et des performances similaires. Sur la balance, la carte accuse une masse de 926 grammes.



Asus RX 6650 XT Gaming : face arrière [cliquer pour agrandir]

Et côté face



La carte vue de côté laisse apparaître le radiateur que nous détaillerons un peu plus bas. Le logo ROG Strix est bien entendu éclairé par LED RGB. Elle nécessite 3 slots pour se loger dans un boitier ATX, et ce même si elle se limite à 2 équerres de fixation. ASUS a utilisé un traditionnel connecteur PCIe à 8 broches pour l'alimentation de sa carte, de quoi proposer jusqu'à 225 W au maximum avec l'apport du slot PCIe. Le constructeur conseille en outre d'opter pour un bloc d'alimentation d'au moins 650 W, soit une préconisation supérieure à celle de la concurrente du jour, pourtant relativement similaire.



Asus RX 6650 XT Gaming : alimentation [cliquer pour agrandir]

La carte vue de haut

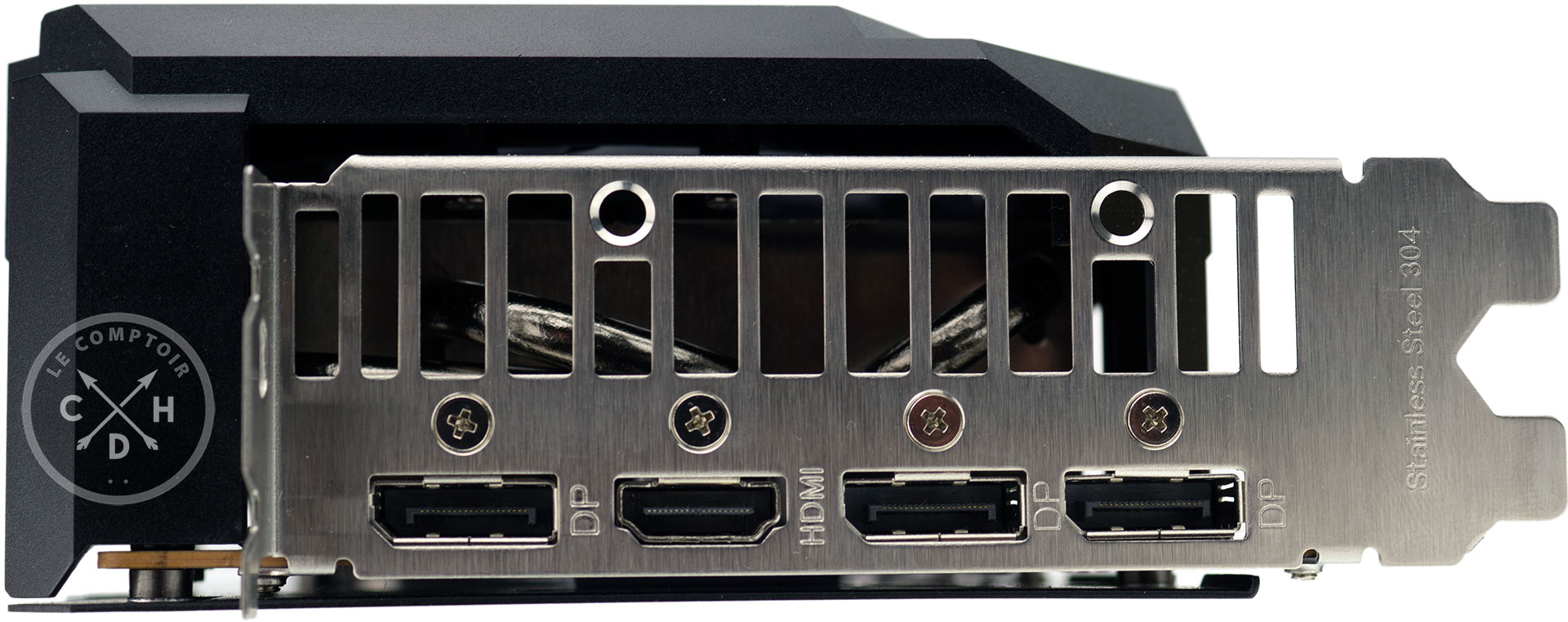

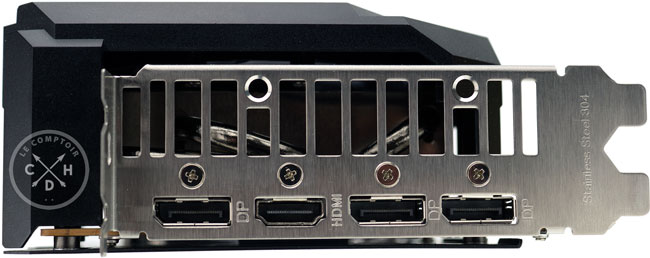

La connectique vidéo est plutôt classique, avec pas moins de 3 DisplayPort 1.4, complétés par un HDMI 2.1. L'équerre de fixation supérieure est largement ajourée, facilitant ainsi le passage du flux d'air en provenance du ventilateur le plus proche.



Asus RX 6650 XT Gaming : connecteurs vidéo [cliquer pour agrandir]

Les connecteurs vidéo

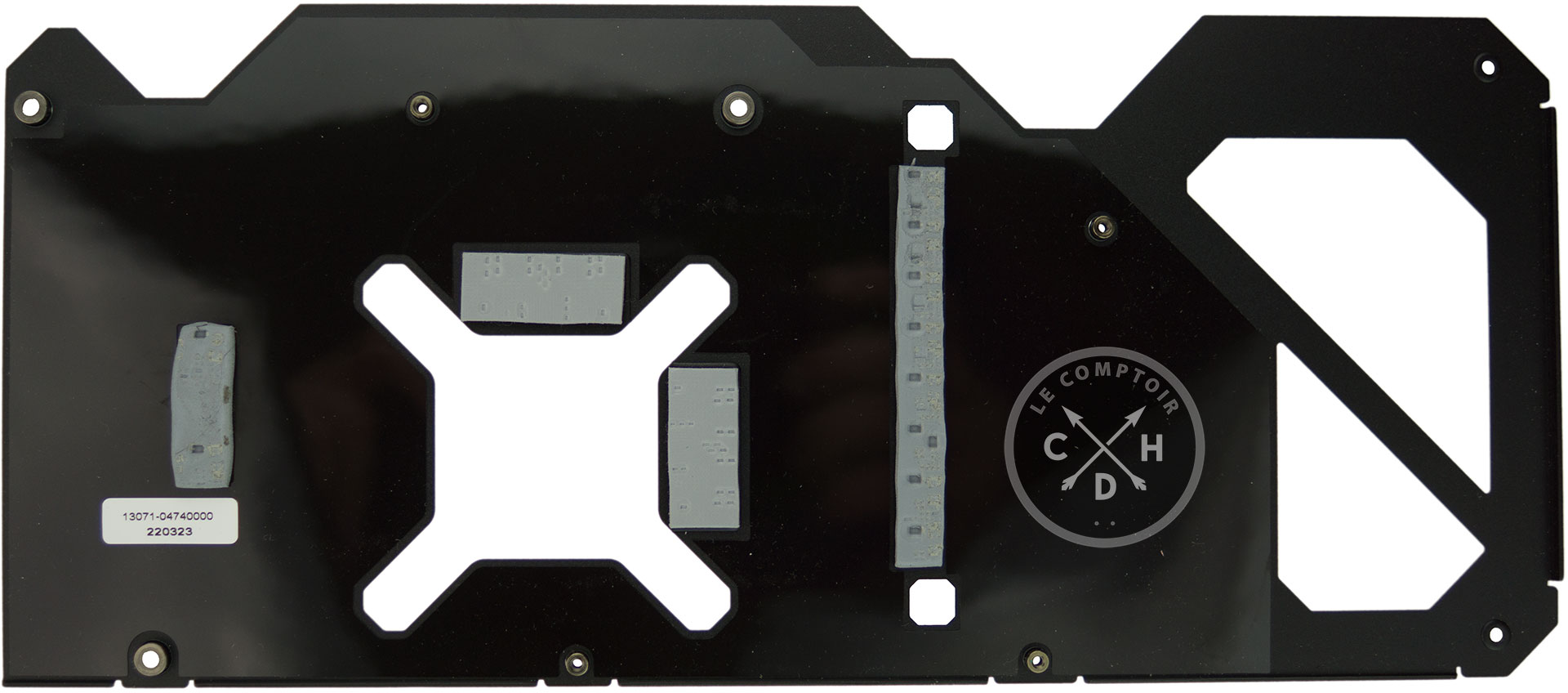

Avant de nous intéresser au refroidisseur principal, petit zoom sur la plaque arrière, qui dispose de pads thermiques assurant le contact avec le dos du PCB accueillant les éléments dégageant beaucoup de chaleur : la GDDR6 & les VRM. Ces derniers sont disposés en 2 zones positionnées de part et d'autre du GPU comme vous le verrez plus bas.



Asus RX 6650 XT Gaming : backplate [cliquer pour agrandir]

La plaque de dissipation arrière et les radiateurs additionnels

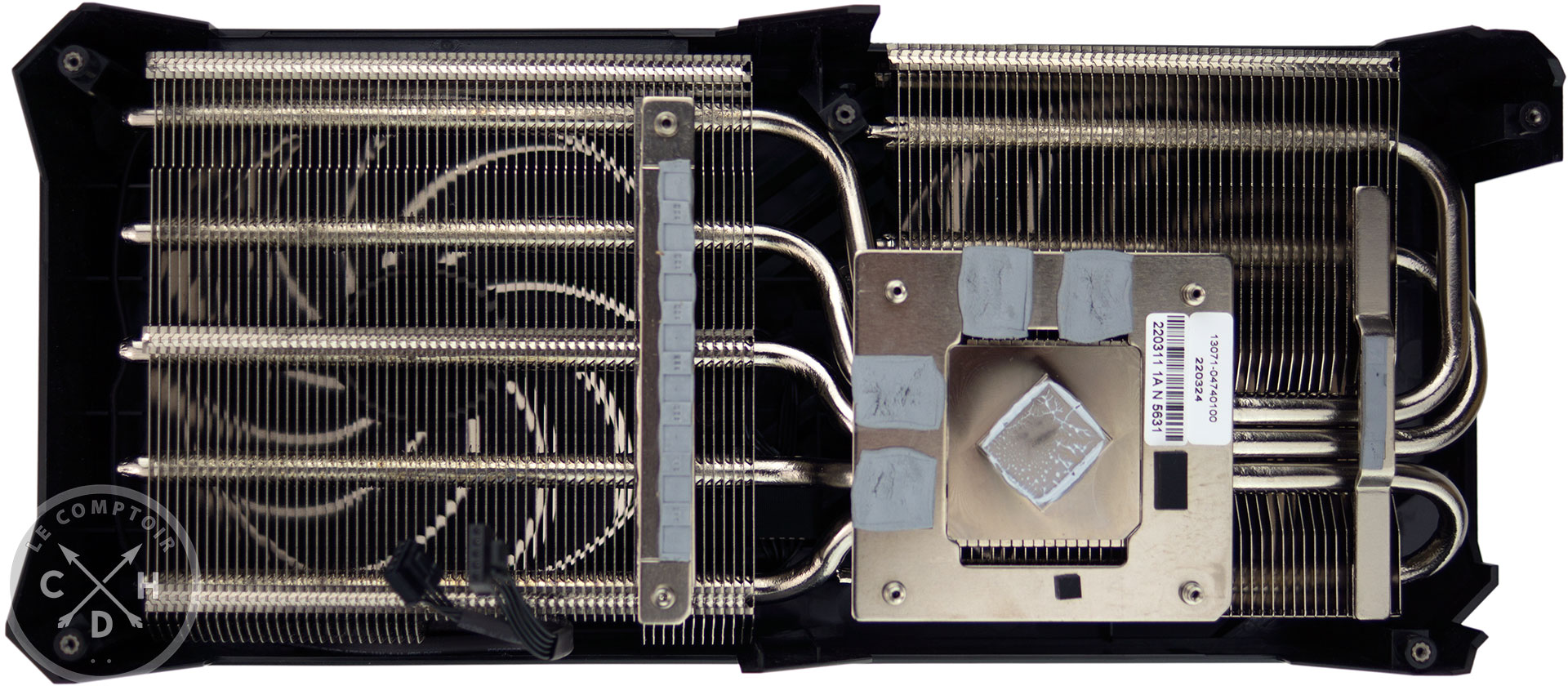

Le dissipateur actif est lui, constitué d'un imposant radiateur (à base d'ailettes en aluminium) en 2 parties raccordées entre elles par 5 caloducs en cuivre nickelé, chargés de répartir uniformément les joules à dissiper. ASUS a opté pour le même matériau au niveau de la surface de contact avec le GPU, la liaison thermique étant optimisée par une pâte à base d'argent. Les puces mémoires et les composants de puissance disposent eux aussi de points d'appui avec le radiateur principal, des pads assurant cette fois l'interface thermique nécessaire.



Asus RX 6650 XT Gaming : le radiateur [cliquer pour agrandir]

Le radiateur

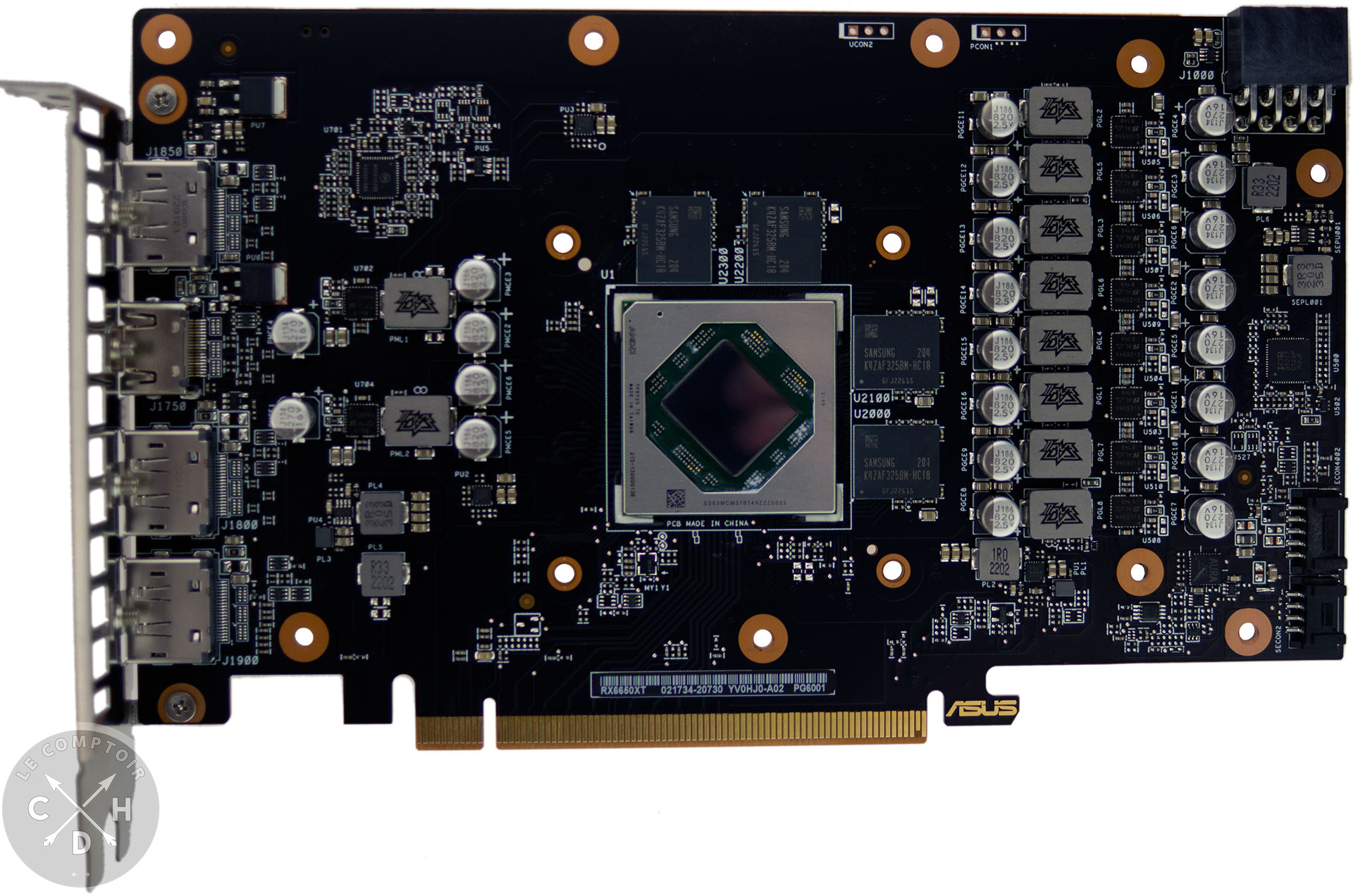

Le PCB, d'une longueur de 20 cm lui aussi, parait bien moins dense que celui de sa concurrente, du fait d'un recourt plus important au double face. On retrouve une disposition similaire, avec au centre le GPU entouré de 4 puces mémoire et un étage d'alimentation en 2 parties situées de part et d'autre de ces éléments.



Asus RX 6650 XT Gaming : le PCB [cliquer pour agrandir]

Le PCB de l'ASUS ROG Strix RX 6650 XT Gaming

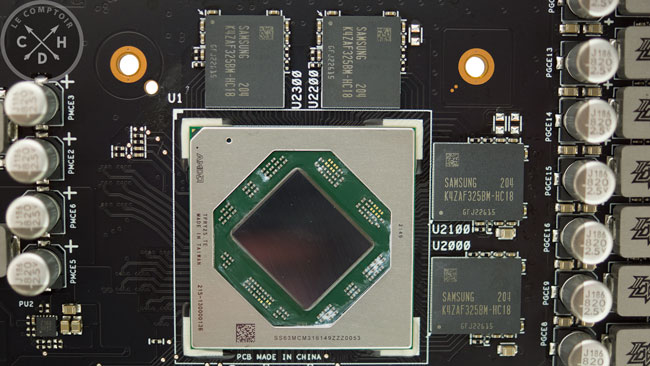

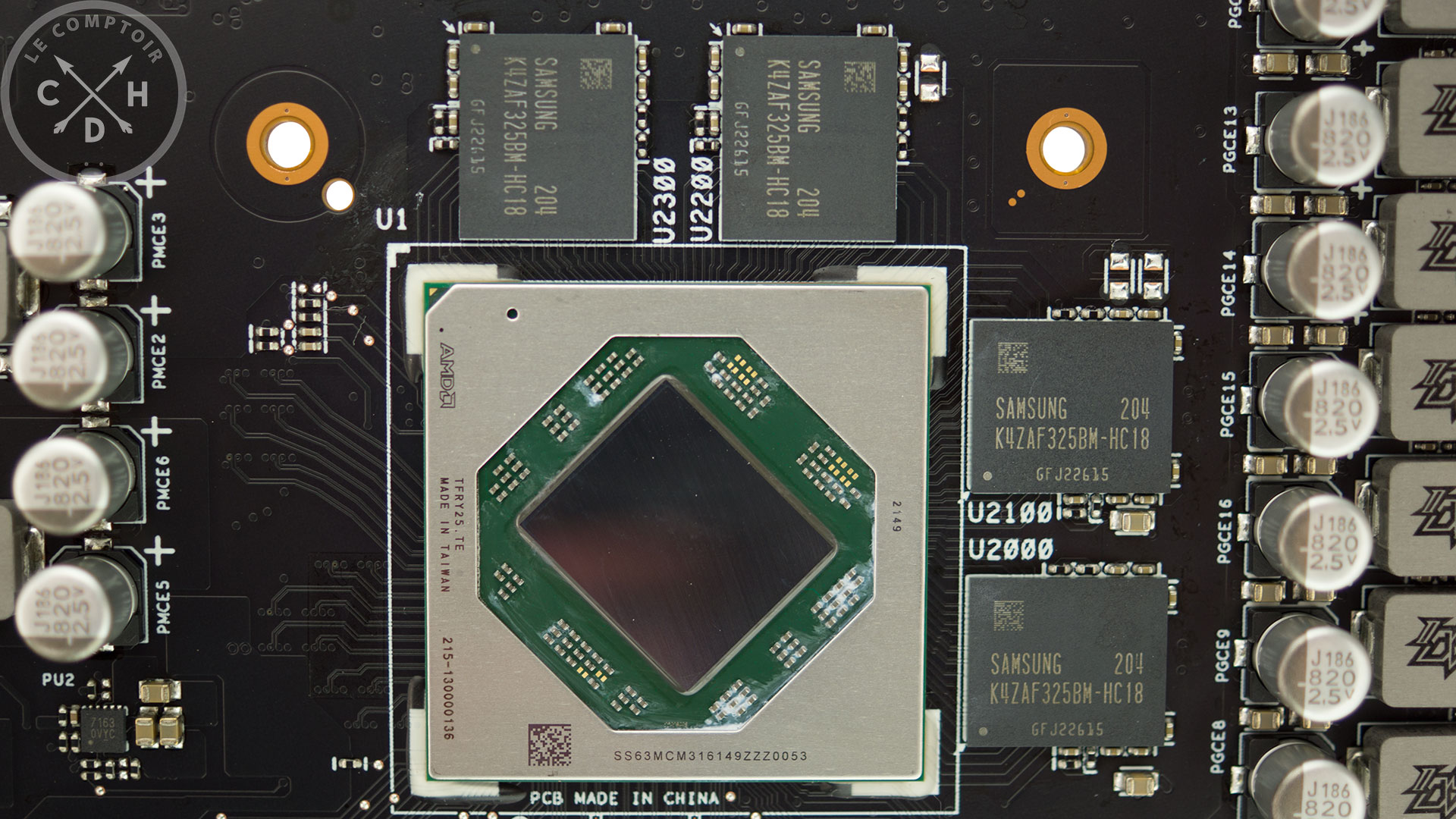

Les puces VRAM d'une capacité de 2 Go sont de type GDDR6. Elles sont produites par Samsung et certifiées pour un débit de 18 Gbps par broche. Navi 23 est quant à lui une puce plutôt raisonnable en termes de superficie, avec 237 mm² issus des fonderies de TSMC dédiées au 7 nm.



Asus RX 6650 XT Gaming : le GPU et la mémoire [cliquer pour agrandir]

Le GPU et la mémoire

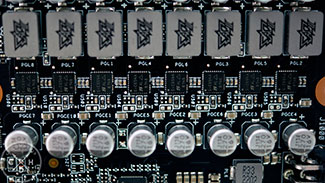

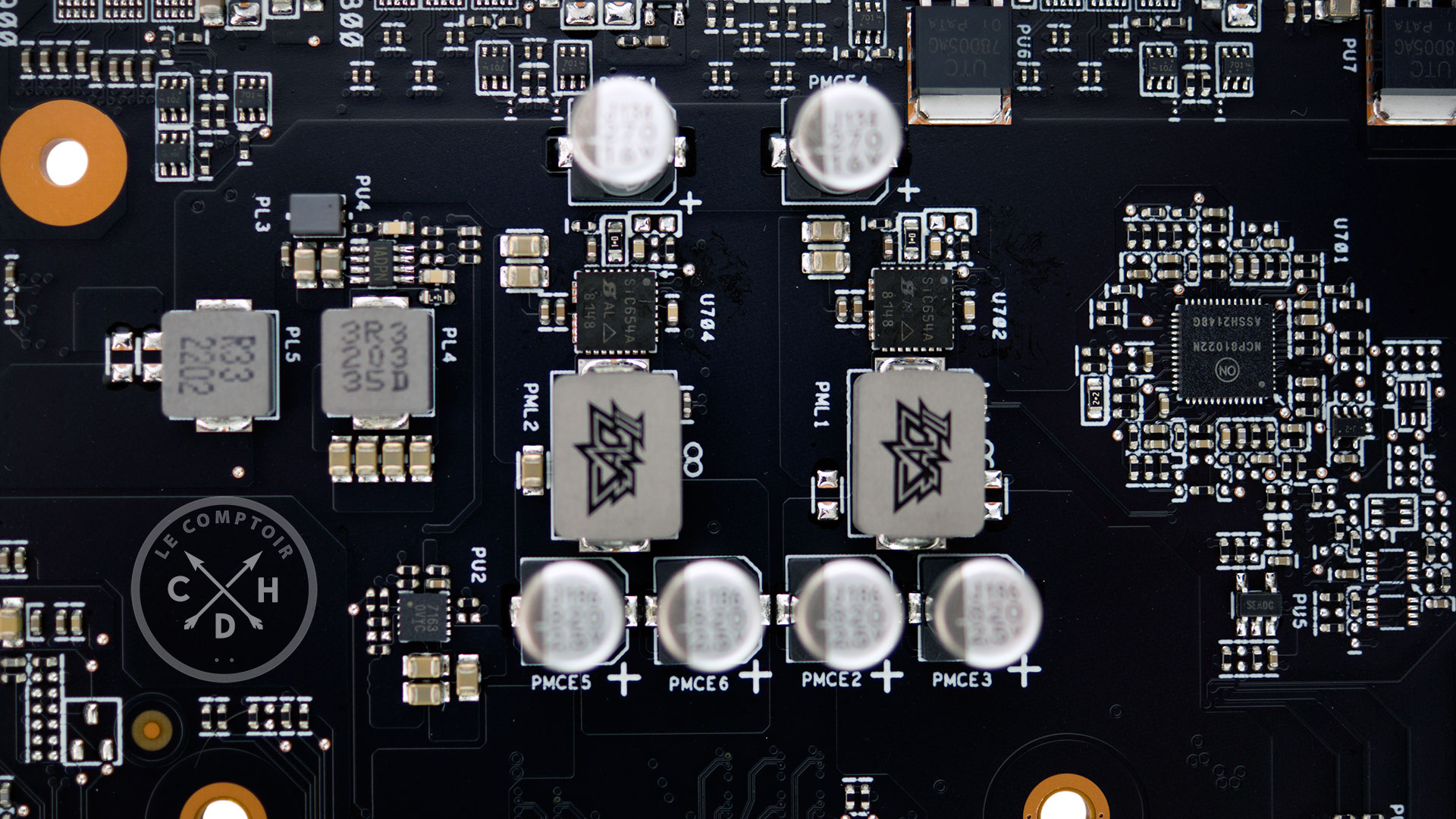

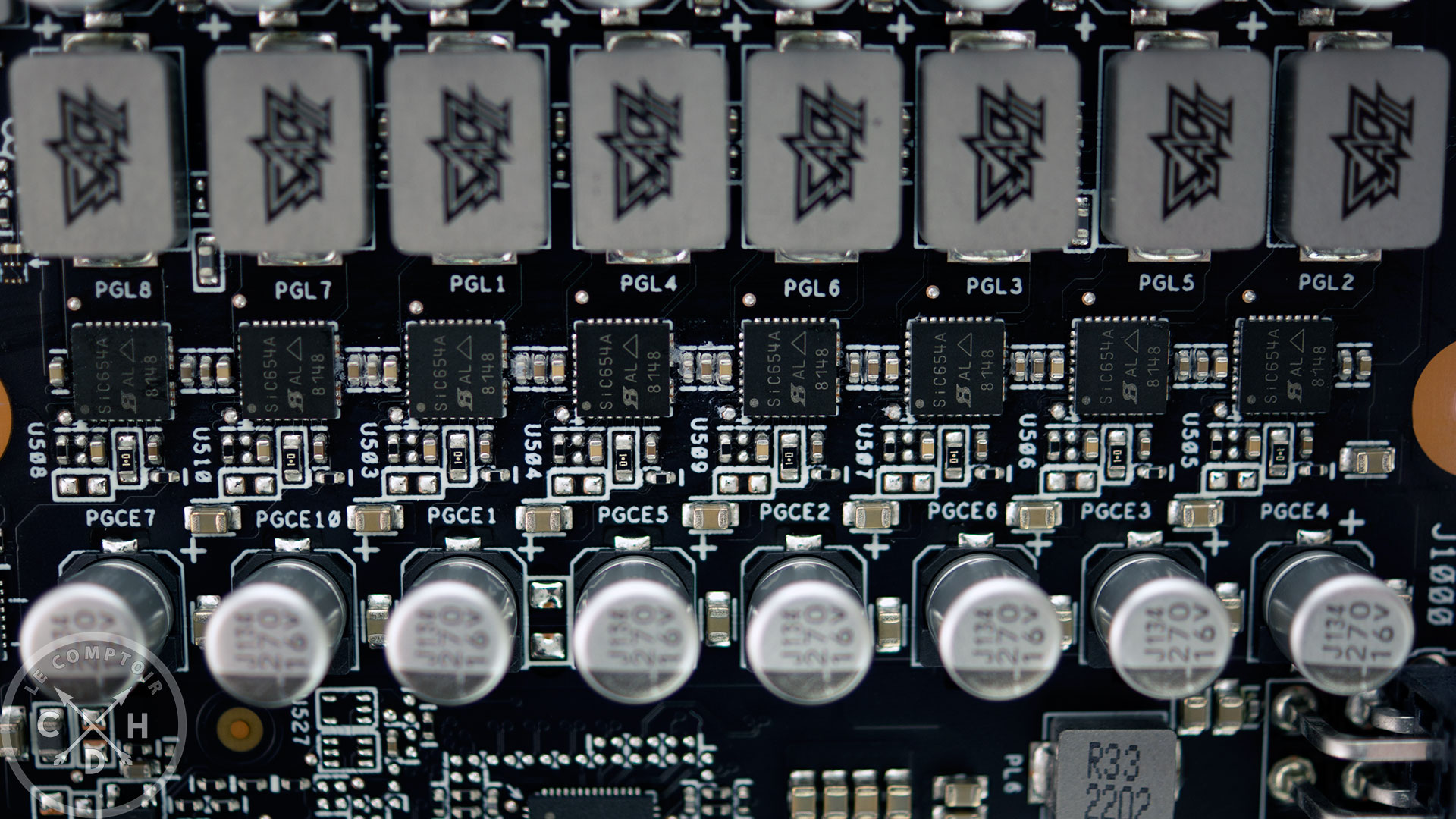

L'étage d'alimentation de la carte comporte pas moins de 8 phases pour le GPU et 2 pour la mémoire. Dans les 2 cas, les VRM s'appuient sur des puces Vishay SiC654A prévues pour délivrer jusqu'à 50 A.



Asus RX 6650 XT Gaming : les VRM [cliquer pour agrandir]Asus RX 6650 XT Gaming : les VRM [cliquer pour agrandir]

L'étage d'alimentation de la carte

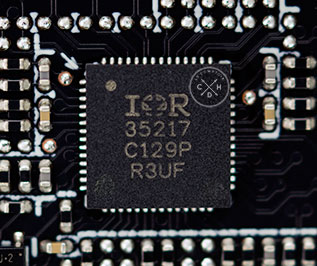

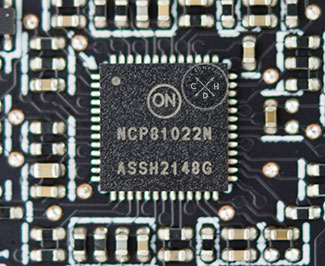

Les phases dédiées au GPU sont animées par un microcontrôleur International Rectifier 35217, quant aux 2 dévolues à la mémoire, c'est une solution d'ON Semiconductor qui a été retenue, au travers du NCP81022N.



Asus RX 6650 XT Gaming : le µcontrôleur dévolu aux phases du GPUAsus RX 6650 XT Gaming : le µcontrôleur dévolu aux phases de la mémoire

À gauche le µcontrôleur pilotant les phases de la VRAM, à droite celles du GPU

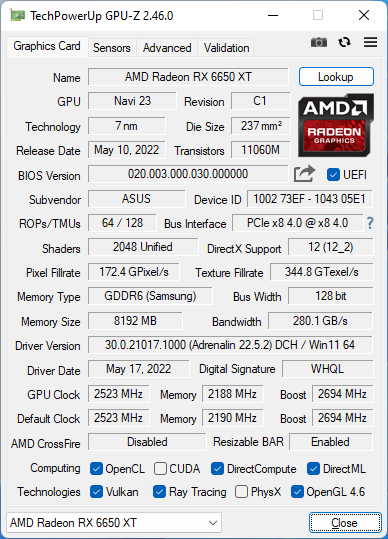

Poursuivons le descriptif de la ROG Strix RX 6650 XT Gaming, en vérifiant le comportement de cette dernière au travers de GPU-Z. Pas de surprise, les 2048 unités de calculs et 128 TMU de Navi 23 sont bien toutes activées. Les 8 Go de GDDR6 adressés par un bus 128-bit, sont là aussi correctement reportés, tout comme les 64 ROP. La mémoire est officiellement cadencée à 2188 MHz, ce qui correspond bien au débit de 17,5 Gbps par pin des spécifications officielles. Le GPU dispose lui d'un boost en crête fixé officiellement à 2694 MHz, soit la même valeur que sa concurrente et donc 2,2 % de plus que les 2635 MHz officiels. Et en pratique maintenant ?



gpuz asus 6650xt

GPU-Z de l'ASUS ROG Strix RX 6650 XT Gaming

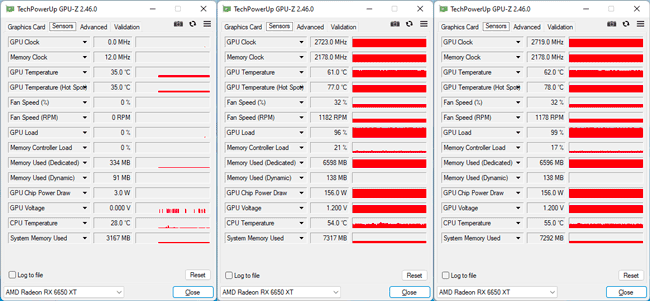

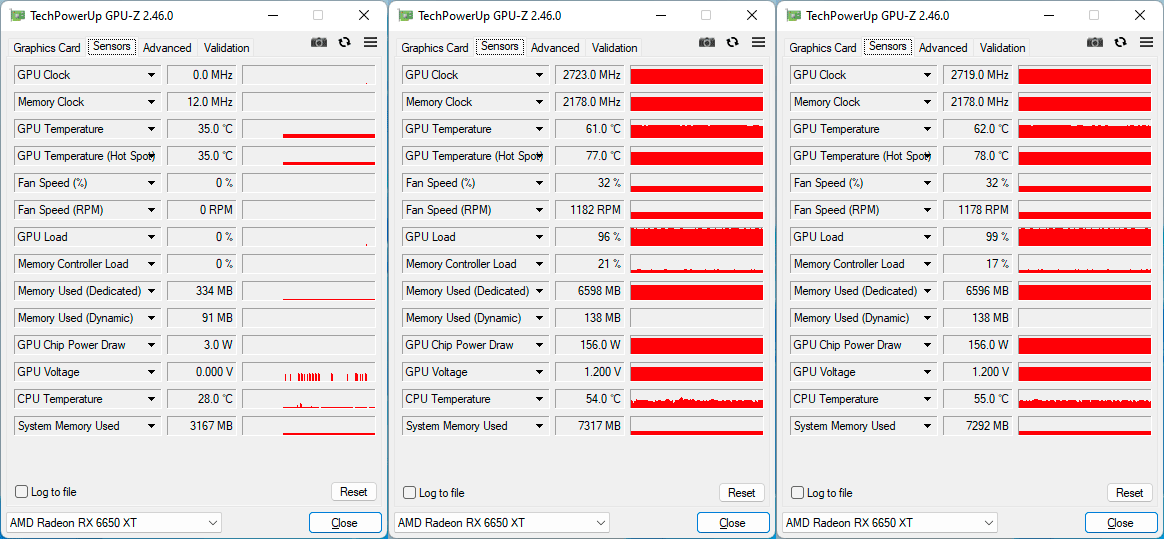

Au repos, le GPU reprend la traditionnelle fréquence nulle reportée par GPU-Z, la mémoire chutant quant à elle à 12 MHz. En charge, nous avons réussi à capturer un pic à 2723 MHz. La mémoire fonctionne, quant à elle, légèrement en deçà de sa consigne tout comme sa concurrente du jour. La fréquence du GPU diminue là aussi très marginalement en jeu (Cyberpunk 2077) et oscille légèrement. La valeur moyenne mesurée sur 30 min s'établit à 2711 MHz, soit une valeur très proche de sa concurrente du jour (plus de détails page 9).



Asus ROG Strix RX 6650 XT Gaming : les fréquences [cliquer pour agrandir]

Les fréquences de la ROG Strix RX 6650 XT Gaming d'ASUS



C'est tout pour cette seconde Radeon RX 6650 XT, passons page suivante à sa grande soeur.
