• Fouille intégrale de la carte

asus tuf gaming rtx 3080  - vue de face [cliquer pour agrandir]asus tuf gaming rtx 3080  - vue de dos [cliquer pour agrandir]

ASUS reprend le design des modèles TUF Gaming des RX 5700 XT, en rajoutant une bonne dose de radiateur et de sérigraphie.



Commençons par une mise à nue de notre TUF Gaming RTX 3080, qui reprend en grande partie le design utilisé sur les cartes Navi 10. Cependant, il s'agit d'une simple inspiration sur le choix des matériaux, car le reste la carte est très différent : 2,7 slots occupés, un radiateur très épais et une aération traversante pour le troisième ventilateur. Nous pouvons également remarquer que la carte dispose d'un renfort pour serrer au mieux le GPU, afin de garantir le meilleur refroidissement possible.

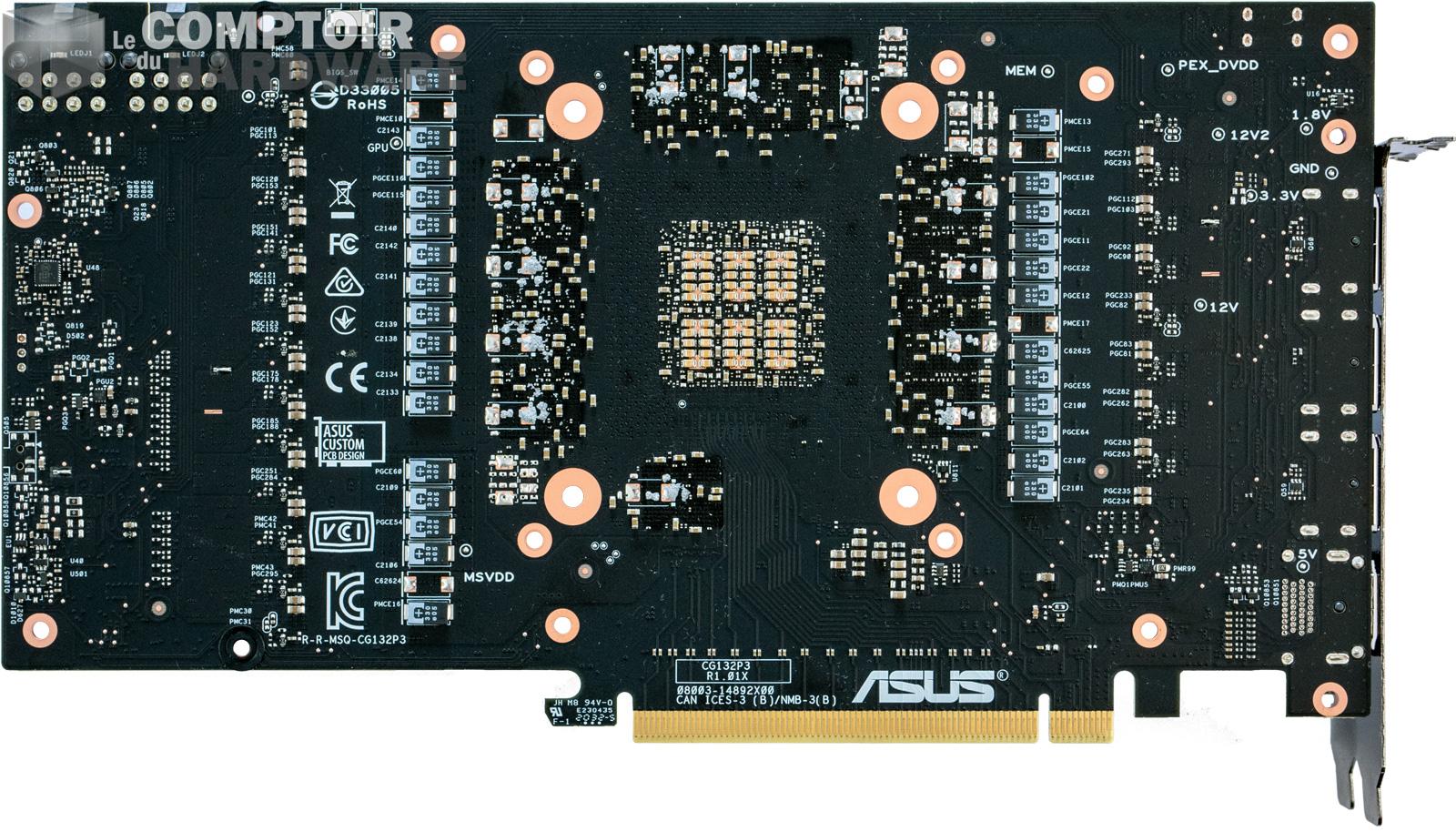

 asus tuf gaming rtx 3080 - vue détaille du PCB de face [cliquer pour agrandir]asus tuf gaming rtx 3080 - vue détaille du PCB de dos [cliquer pour agrandir]

Vues de face et de derrière des PCB avec des annotations afin de bien identifier chaque module présent sur la carte.



Nous sommes loin du design moderne de la carte FE au niveau du PCB. En effet, ASUS a opté pour un montage plus classique, mais qui reste court afin de conserver de l'espace pour l'aération à l'arrière de la carte. L'utilisation du multicouche pour les pistes est bien pensée, et les condensateurs de filtrage sont disposés des deux côtés afin de répartir légèrement la charge thermique et de gagner de l'espace. Le routage est soigné et bien pensé, et nous pouvons admirer le travail en amont afin de pouvoir caser autant de puissance sur un PCB aussi raccourci.



asus tuf gaming rtx 3080 - gestion de l'alimentation [cliquer pour agrandir]asus tuf gaming rtx 3080 - zoom sur les vrm [cliquer pour agrandir]

ASUS ne lésine pas sur les VRM et les contrôleurs, ce qui permet d'encaisser le choc de la consommation.



Pour ce qui est de la puissance, la carte se repose sur le même système à triple gestion des VRM que la FE. Nous avons donc deux puces uP9512R configurées à 8 phases chacune, le tout couplé à un uP01320 configuré à 4 phases pour les puces mémoires. Le fabricant fait donc appel à des références toutes nouvelles, et il en sera de même avec les VRM, qui sont toutes des SIC641, la nouvelle référence de chez Vishay qui intègre - enfin - des capteurs de températures intégrés. Cela devrait permettre au GPU Boost d'être plus précis, ou au BIOS de mieux prédire d'éventuelles surchauffes dans la gestion de l'alimentation, afin d'augmenter ou non le nombre de VRM à activer, ce qui permet d'optimiser le rendement.



asus tuf gaming rtx 3080 uc current

Comme sur les cartes Ampere de références, les sondes de courant sont nombreuses.



Continuons avec une petite analyse GPU-Z de nos cartes à base de GA102. Nous pouvons voir qu'ASUS a légèrement augmenté la cadence en boost, mais les fréquences de base sont toujours les mêmes que celles indiquées en référence. Mais ne vous y attachez pas trop, car la valeur donnée ne tient pas compte du fonctionnement du GPU Boost 4 de NVIDIA.
 asus tuf gaming rtx 3080 gpuz

Données GPU-Z de la TUF Gaming RTX 3080.



Déjà présenté plusieurs fois sur le comptoir, la technologie GPU Boost 4 apporte de gros changements au niveau de la gestion de la fréquence et de l'OC de notre carte graphique : ceux-ci sont régis par la température et la puissance consommée, avec un réglage selon votre bon vouloir - et les limites électroniques de la carte - de la température et de la puissance maximale. Cette technologie permet de montrer que le principal facteur limitant pour cette carte reste (malheureusement) le même que le modèle FE : l'enveloppe thermique est rapidement atteinte, ce qui empêche la carte de tirer plus de jus d'électrons.



asus tuf gaming rtx 3080 - sondes gpu-z au repos [cliquer pour agrandir]asus tuf gaming rtx 3080 - sondes gpu-z en charge [cliquer pour agrandir]

 Données GPU-Z de la TUF Gaming RTX 3080 : à gauche au repos, à droite en charge
