Le monde se divise en deux catégories : ceux qui aiment Apple, et ceux qui détestent Apple. Et pourtant il faut croire qu'une troisième catégorie de personne se cache dans l'ombre : ceux qui aiment assez Apple pour utiliser un boitier Mac, mais qui détestent assez Apple pour ne pas utiliser leur système d'exploitation. Henry Gardner est l'un des leurs.

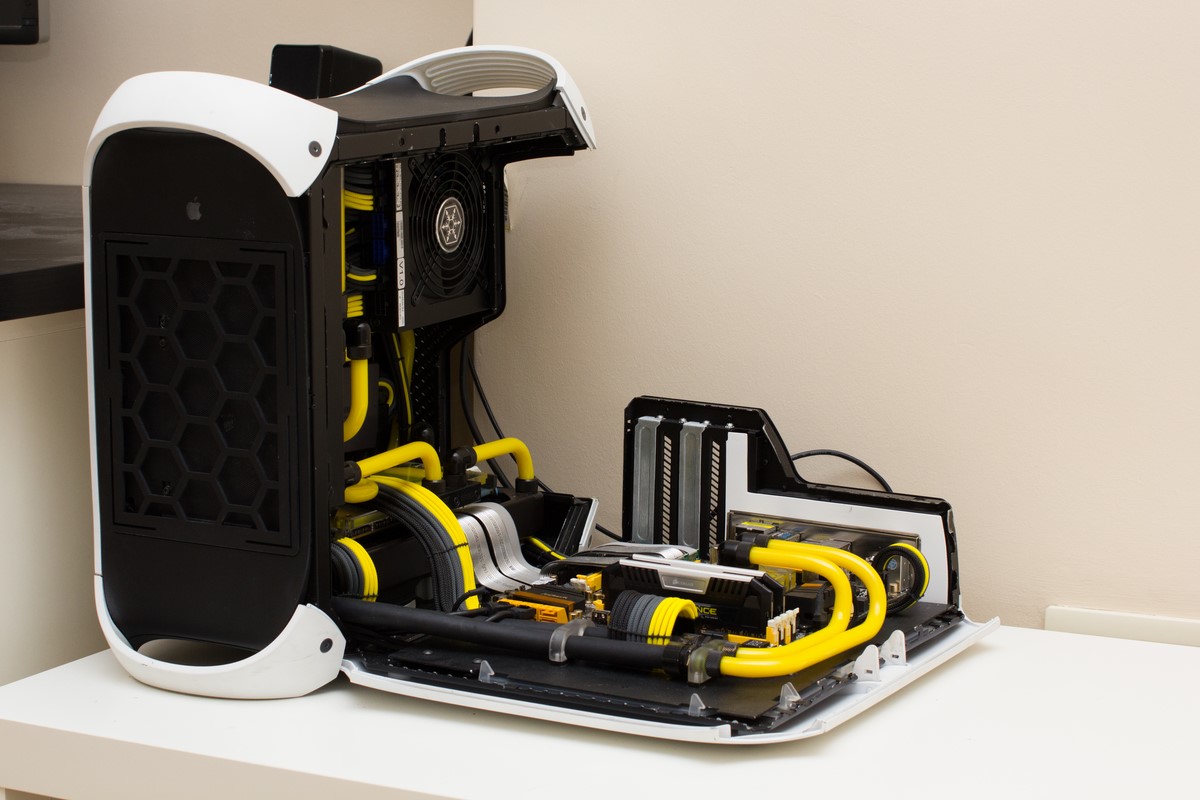

Modding : Henry Gardner - Sour Apple : Il sest fait ouvrir en deux ! [cliquer pour agrandir]

Les Mac ? Il les ouvre en deux !



Le PowerMac G4 d'Apple n'est pas un ordinateur de première fraîcheur. D'après Wikipédia il n'est plus produit depuis 2004, une éternité en informatique. Pour vous donner un ordre d'idée, à l'époque on parlait encore de RAM en mégaoctets, de chipset nVidia et des cheveux de Pascal. Malgré l'âge respectable de ce G4, c'est pourtant le boitier qu'Henry a choisi pour son mod nommé "Sour Apple". Ce jeune anglais voulait un PC simple et discret en apparence, mais avec la possibilité d'exposer ses entrailles hardware une fois la porte latérale ouverte.



Modding : Henry Gardner - Sour Apple : Le tubing est bien maitrisé et le tracé est très propre. [cliquer pour agrandir]Modding : Henry Gardner - Sour Apple : Le tubing est bien maitrisé et le tracé est très propre. [cliquer pour agrandir]

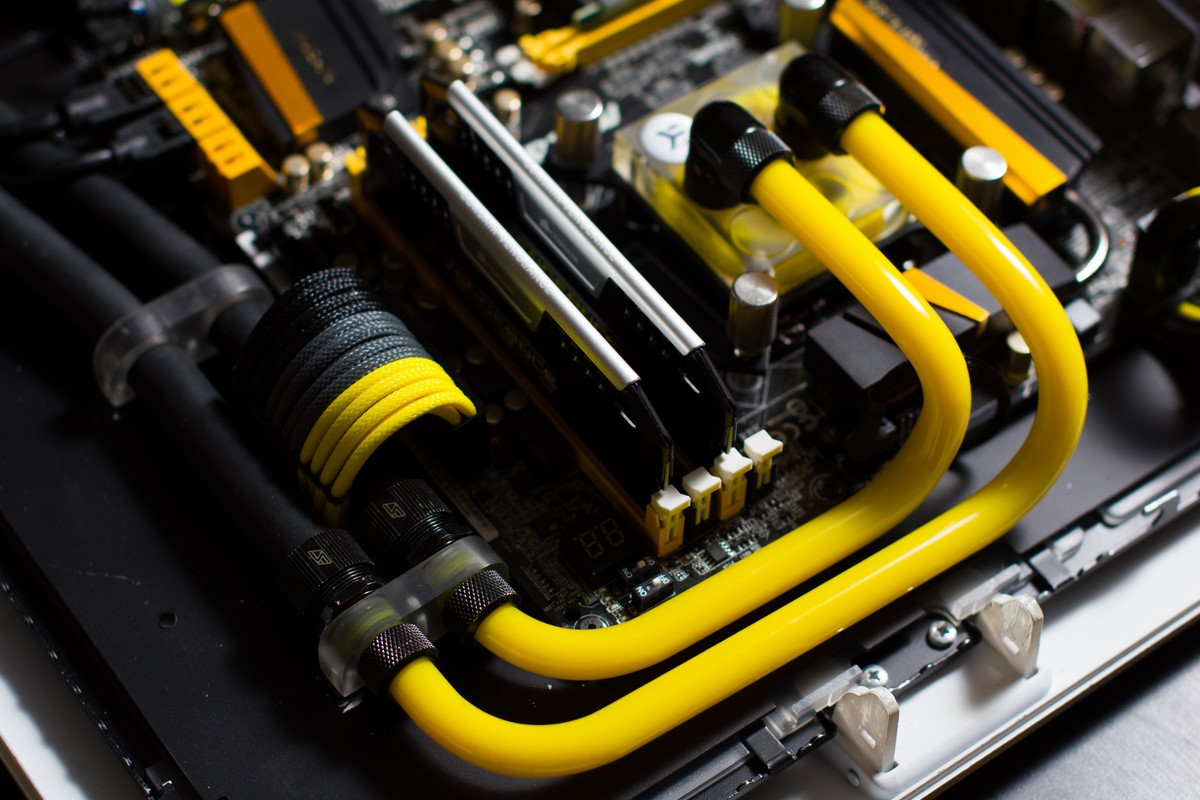

Le tubing est bien maitrisé et le tracé est très propre.



Boitier : Apple PowerMac G4

Processeur : Intel Core i7 4770K

Carte mère : ASRock Z87M OC Formula

Carte graphique : AMD HD7990

RAM : 16GB Corsair Vengeance Pro

SSD : Samsung Evo 250GB + OCZ Agility 3 128GB

Alimentation : Silverstone 850W

Ventilateurs : Corsair SP 120

Gaines : Lutro0 Customs Teleios sleeving



Pour donner un petit coup de jeune à l'ancêtre, Henry l'a habillé d'une robe noire et blanche et retiré une bonne partie de sa plastique disgracieuse (on parle du boitier, pas de Pascal...). Quelques découpes ont été nécessaires pour fixer les trois radiateurs watercooling de 240mm. La façade est équipée d'une grille qui permet la circulation de l'air. Cette dernière est découpée au laser et est équipée d'un système magnétique, ce qui permet de l'installer et la retirer facilement. D'autant plus qu'Henry en a fabriqué plusieurs, avec des designs différents. Derrière se cache également le système de mise en route de l'ordinateur. Le bouton marche / arrêt est dissimulé derrière un coin de la grille et il se suffit d'appuyer sur ce coin pour lancer la machine.



Modding : Henry Gardner - Sour Apple : Des composants PC dans un Mac, ça demande pas mal de modifications. [cliquer pour agrandir]Modding : Henry Gardner - Sour Apple : Des composants PC dans un Mac, ça demande pas mal de modifications. [cliquer pour agrandir]

Des composants PC dans un Mac, ça demande pas mal de modifications.

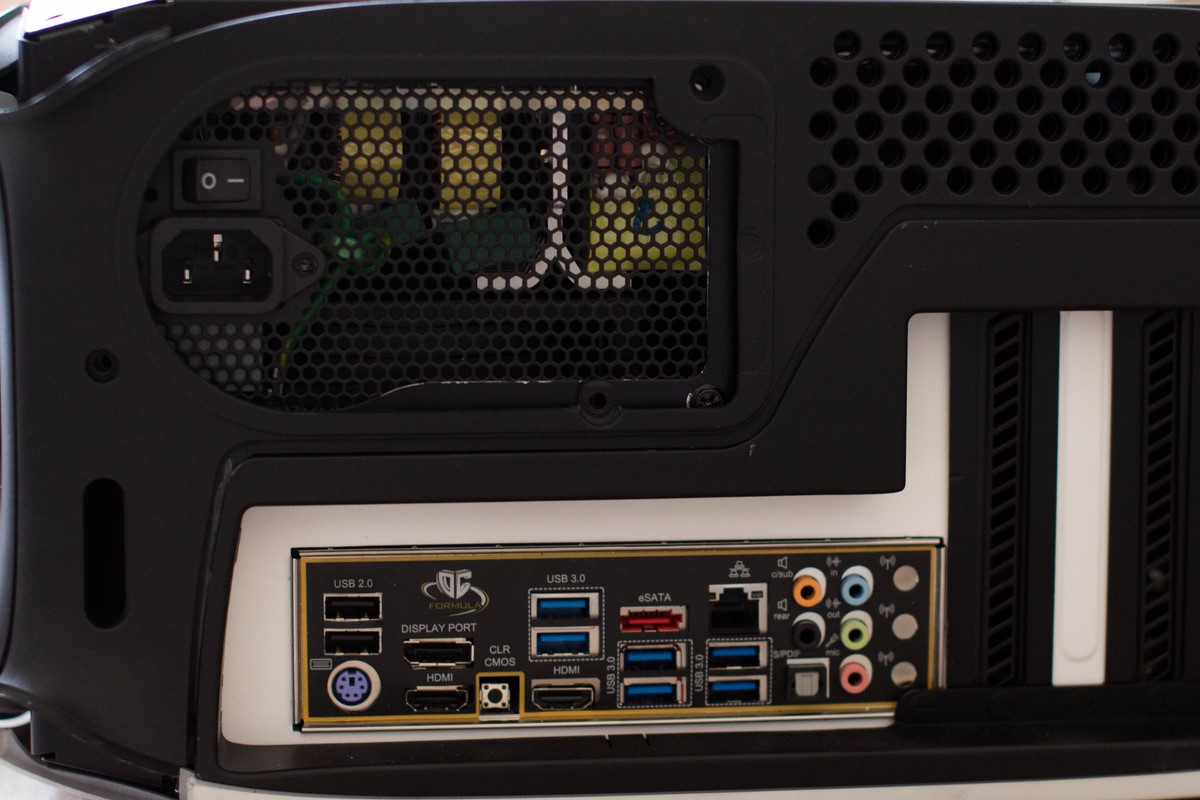

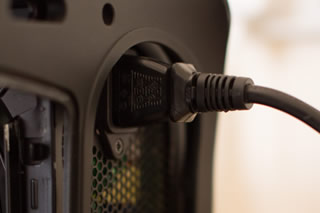

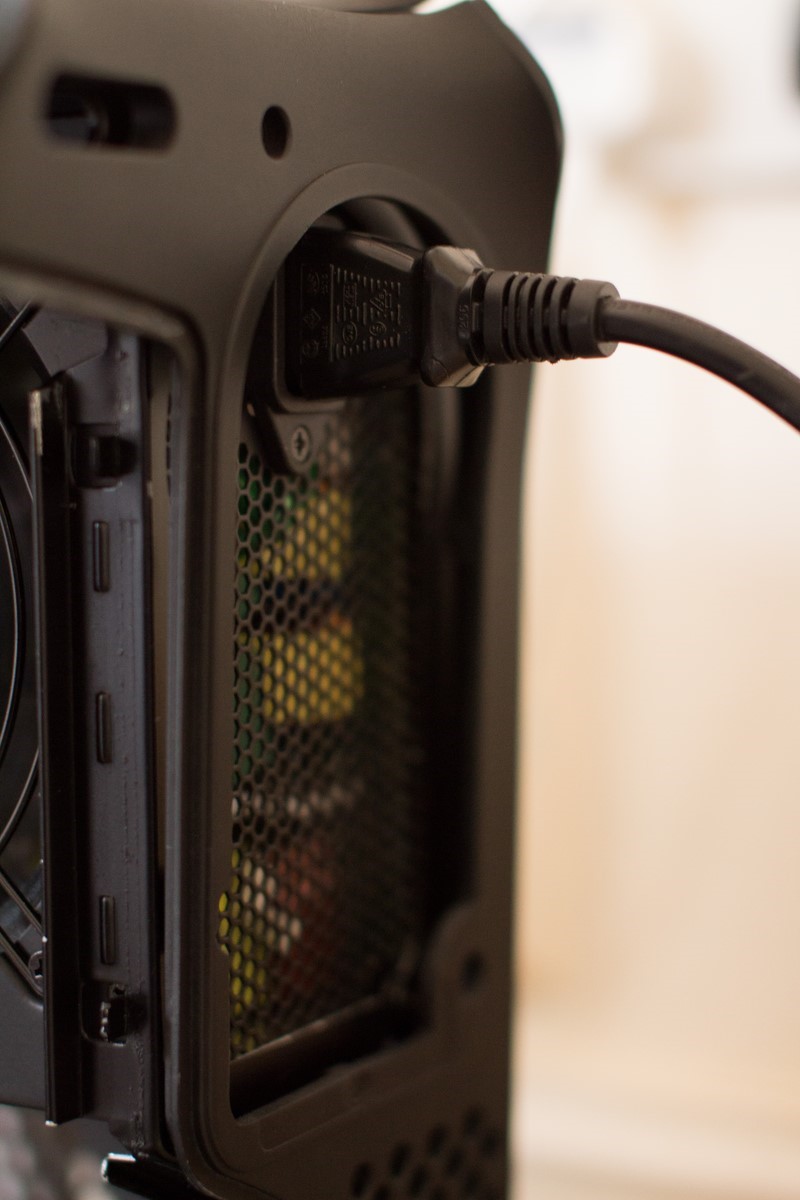

La partie arrière a du s'adapter aux contraintes de la carte mère au format ATX et de sa plaque I/O shied. L'intérieur a également bénéficié de quelques modifications à coup d'alu et de plexi, pour se plier aux caractéristiques des composants PC. La carte mère est fixée sur le panneau latéral droit, et le reste des composants se trouve à l'intérieur du boitier. Il a donc fallu réaliser tout un système de liaison flexible pour relier les composants à la carte mère, tout en permettant l'ouverture et la fermeture du panneau latéral. La principale difficulté a bien sûr été de réaliser ce système de liaison pour le watercooling et la carte graphique.



Modding : Henry Gardner - Sour Apple : Linstallation de la carte graphique est très originale. [cliquer pour agrandir]Modding : Henry Gardner - Sour Apple : Linstallation de la carte graphique est très originale. [cliquer pour agrandir]

L'installation de la carte graphique est très originale.

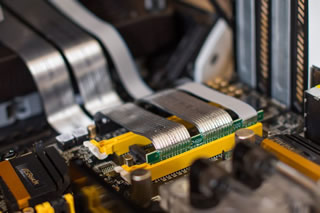

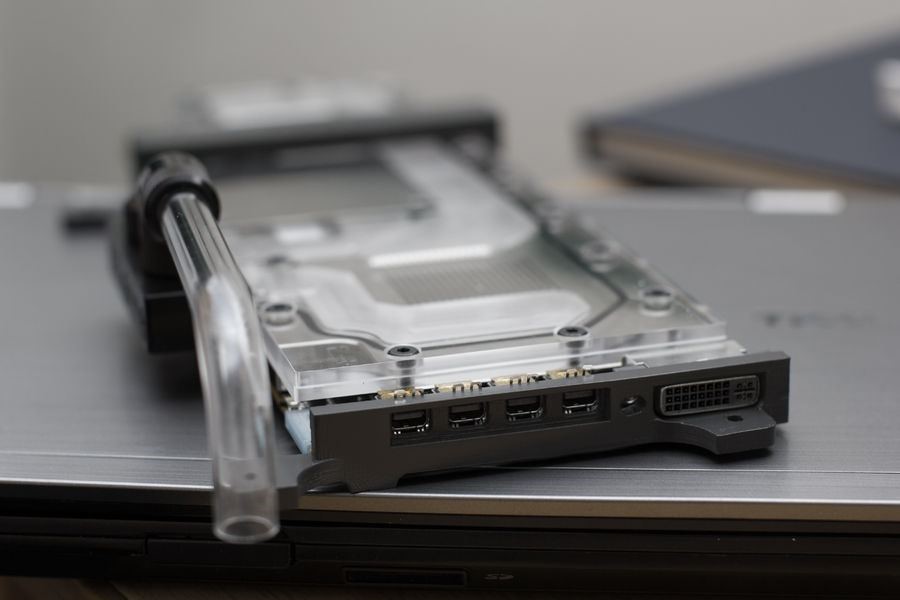

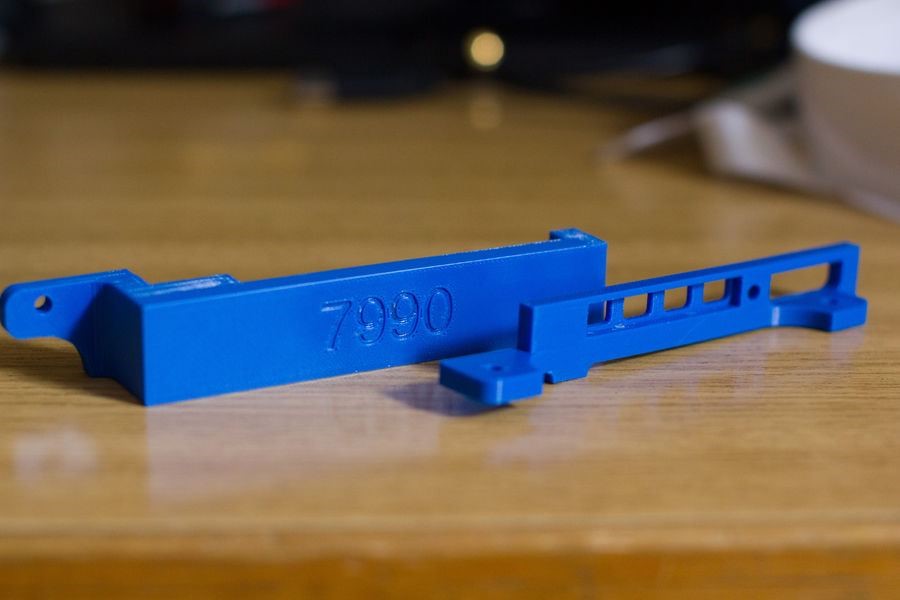

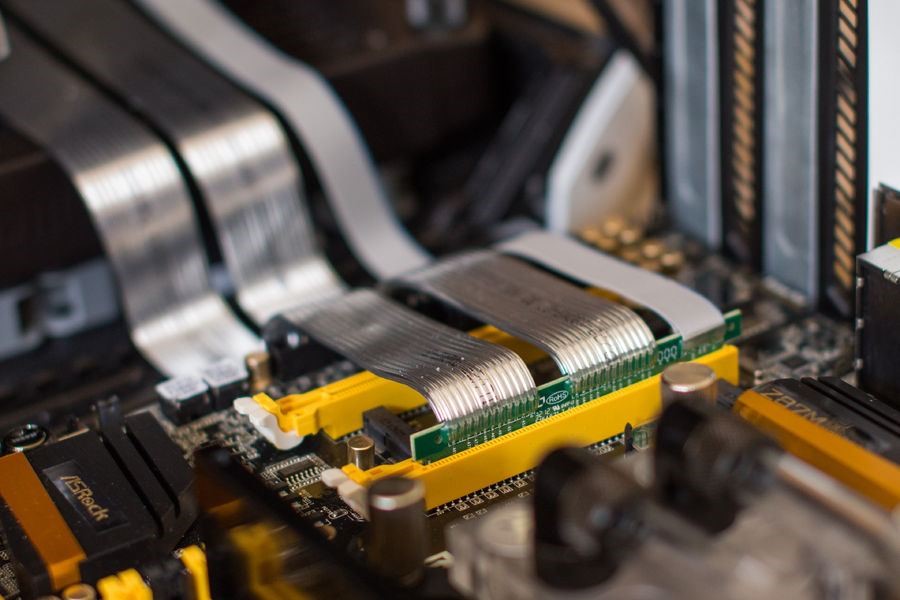

La HD7990 prend place horizontalement, en bas du boitier, juste au-dessus d'un des radiateurs. Pour la fixer ici, dans un endroit absolument pas prévu pour recevoir une carte graphique, Henry a fait appel à une technologie encore très peu utilisée dans le modding : l'impression 3D. Il a conçu et réalisé un système de fixation et d'équerre PCI sur mesure pour fixer la HD7990 sur les pas de vis du radiateur watercooling. Pour assurer la connexion avec la carte mère, il a utilisé une rallonge PCI-Express, comme on a maintenant l'habitude de voir dans différents mods.



Modding : Henry Gardner - Sour Apple : Limpression 3D au service du modding. [cliquer pour agrandir]Modding : Henry Gardner - Sour Apple : Limpression 3D au service du modding. [cliquer pour agrandir]Modding : Henry Gardner - Sour Apple : Limpression 3D au service du modding. [cliquer pour agrandir]

L'impression 3D au service du modding.

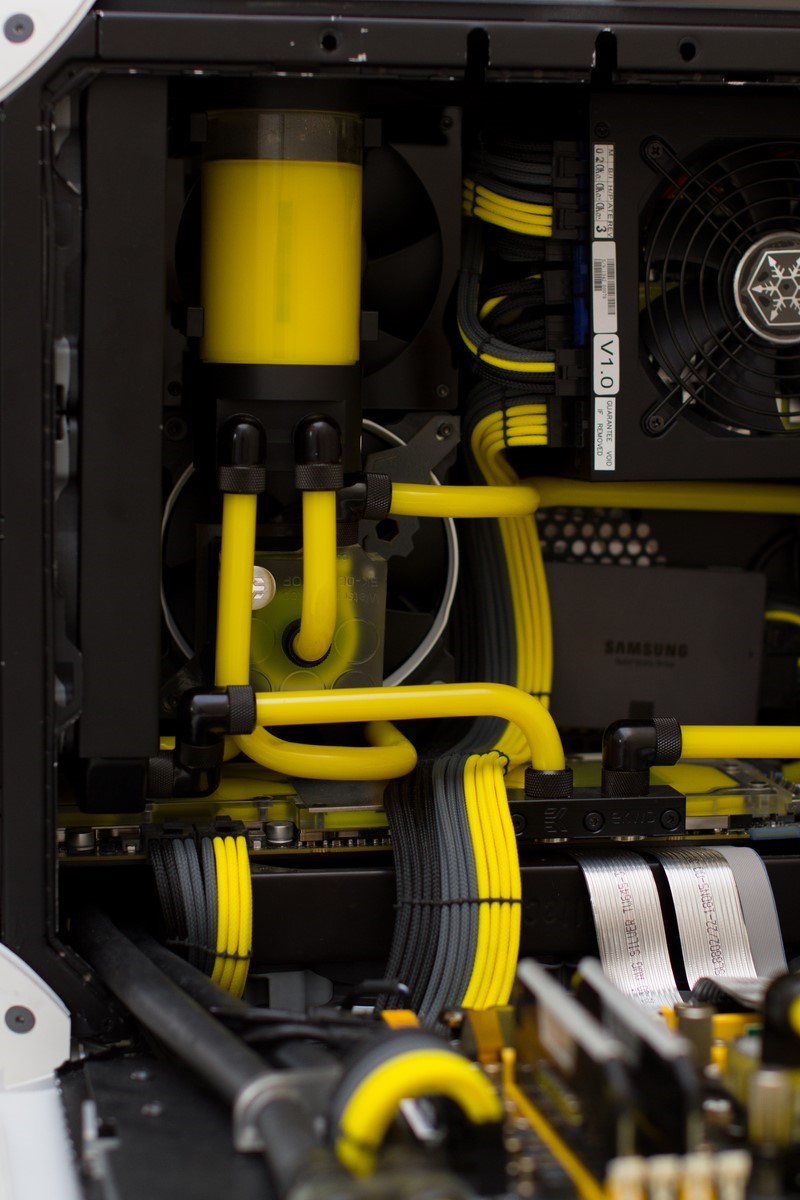

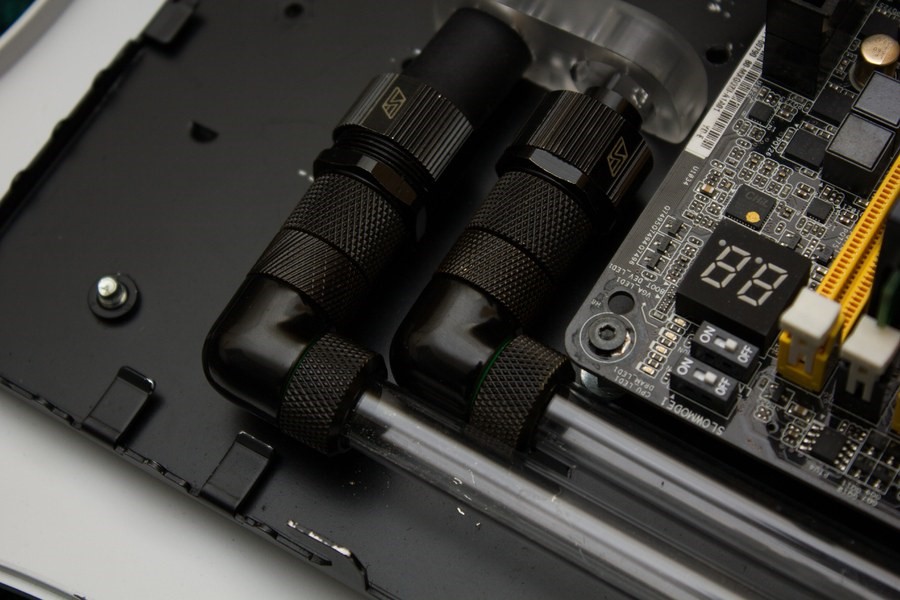

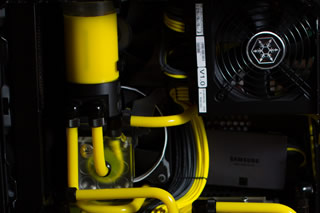

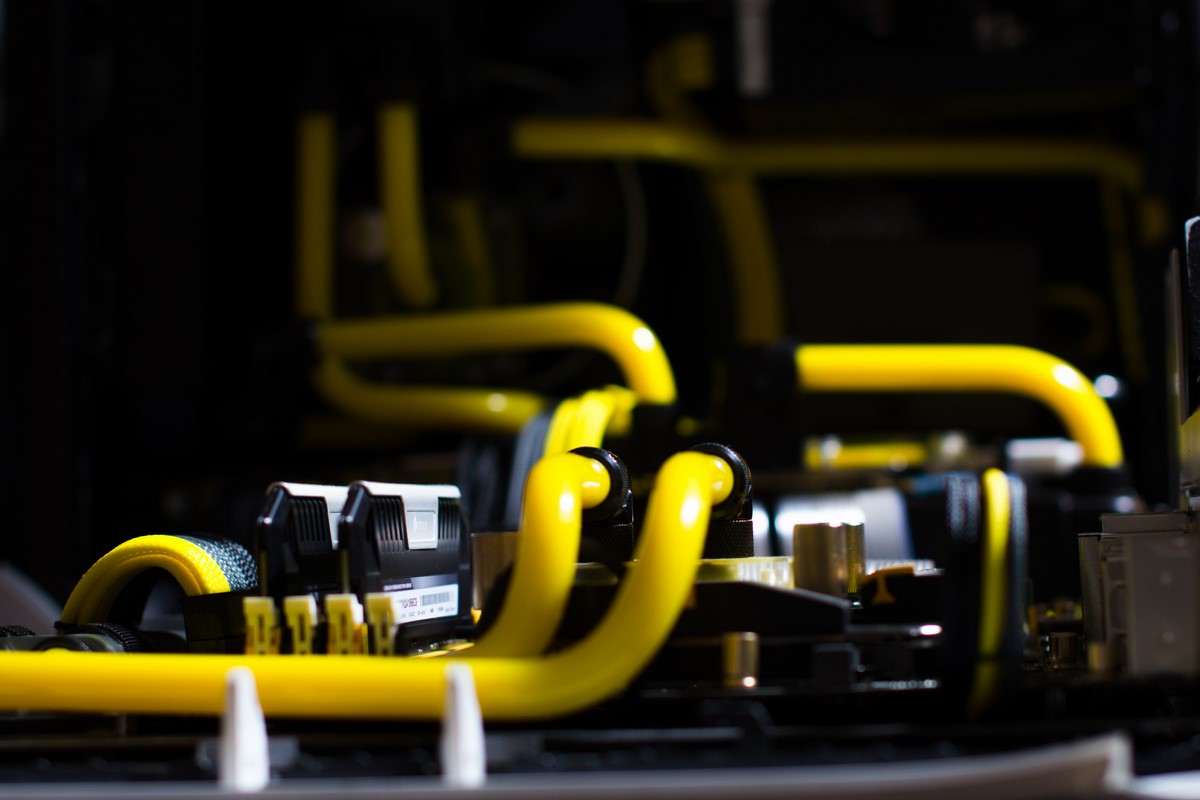

Pour le watercooling, la grande majorité du matériel provient de chez EK, et utilise un mix entre tuyaux rigides et tuyaux souples. Les différentes liaisons entre composants se font à l'aide de tuyaux rigides provenant de chez E22, et les deux tuyaux qui assurent la liaison entre le boitier et le panneau latéral sont des EK ZMT souples, noirs mats. Le liquide utilisé est jaune, pour reprendre les couleurs de l'ASRock Z87M OC Formula. Le gainage est parfaitement maitrisé et les différents fils sont liés entre eux pour rester bien en place.



Modding : Henry Gardner - Sour Apple : Que de belles courbes ! [cliquer pour agrandir]

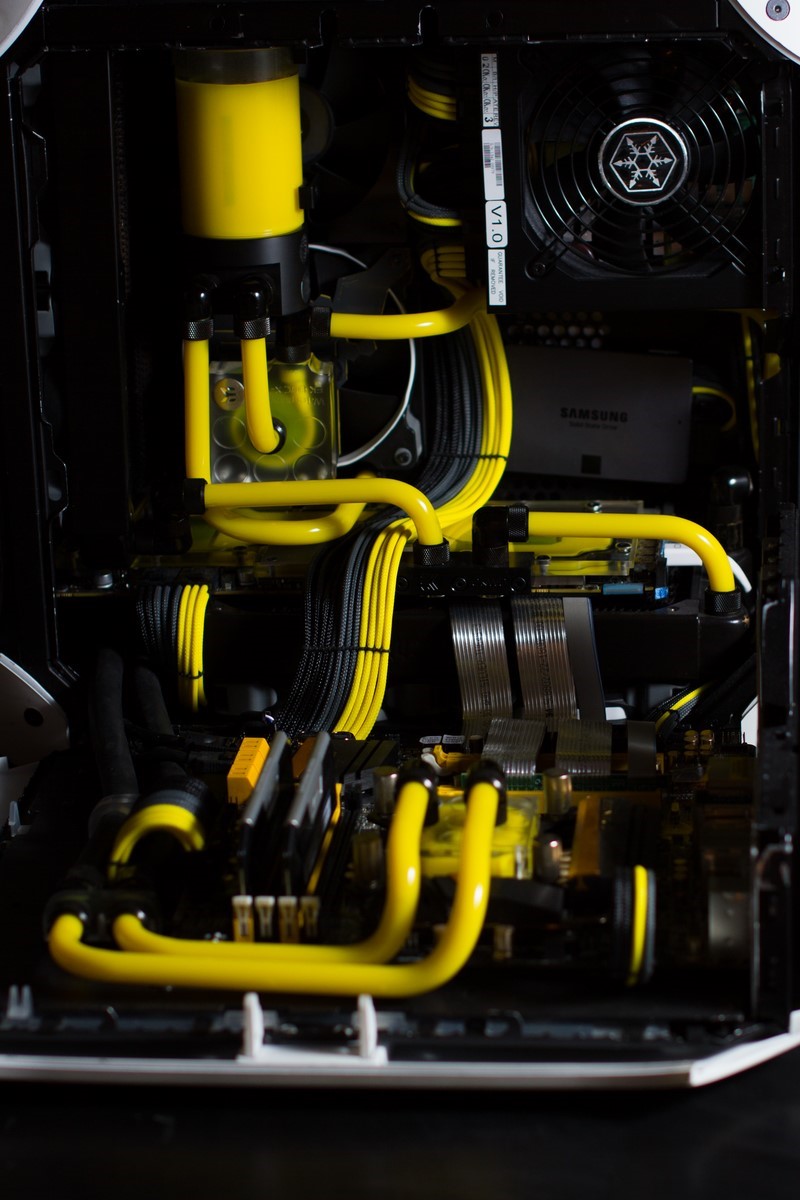

Que de belles courbes !



Pour l'historique des modifs, c'est chez Overclock.net
