Test • Noctua NH-D14
Noctua nh-d14 : montage AM3
montage AM3 : socket
montage AM3 : installé
Noctua nh-d14 : montage lga1156
montage lga 1156 : socket
montage lga1156 : installé

• Montage AMD AM3

Noctua nh-d14 : montage AM3 [cliquer pour agrandir]

montage AM3 : socket [cliquer pour agrandir]montage AM3 : installé [cliquer pour agrandir]

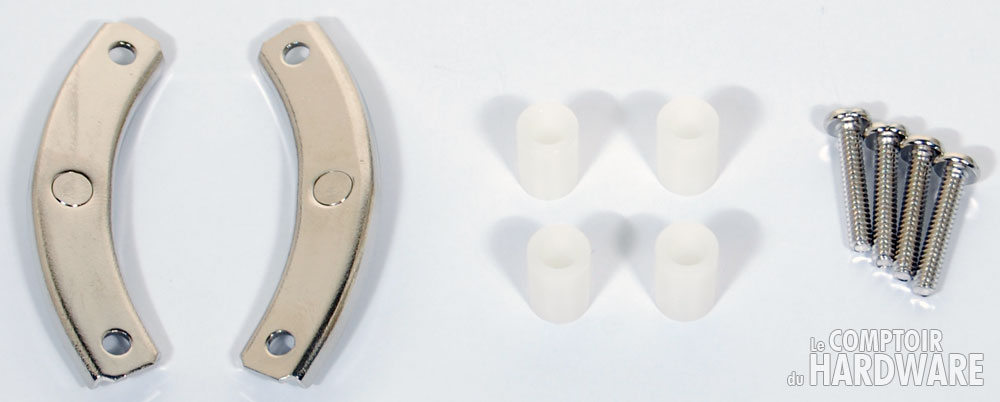

Comme vous pouvez le constater sur le premier cliché, le kit de fixation AMD est plutôt réduit en nombre de pièces, et pour cause puisque Noctua réutilise la backplate (plaque se situant au dos de la carte mère) d'AMD.

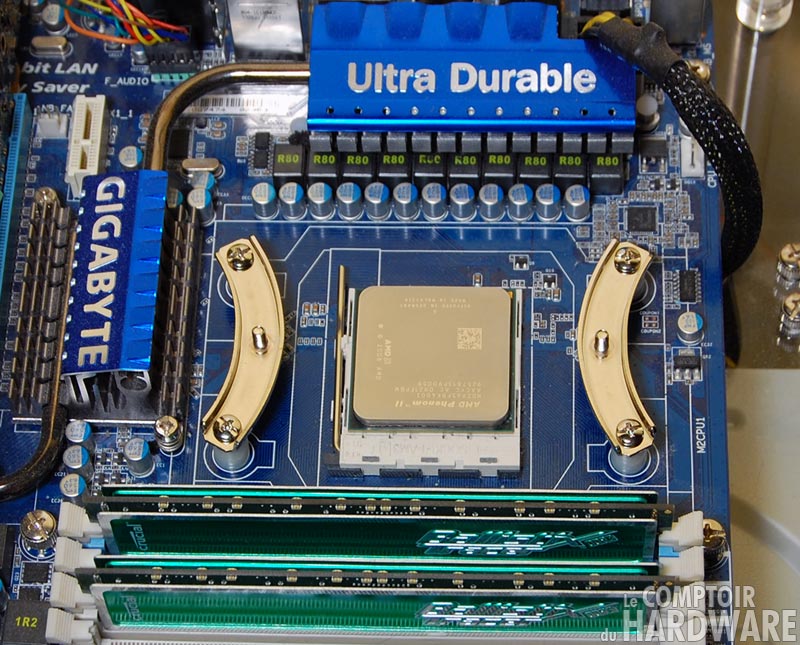

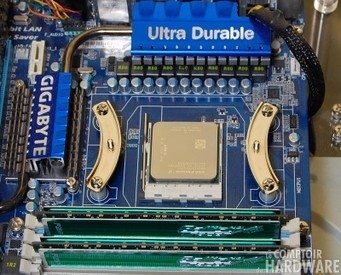

La première étape de l'installation consiste donc juste à dévisser le cadre placé d'origine autour du socket, puis de visser à la place les deux barres de maintien fournies par Noctua, sans oublier de placer les rondelles en plastiques blanc servant d'entretoises.

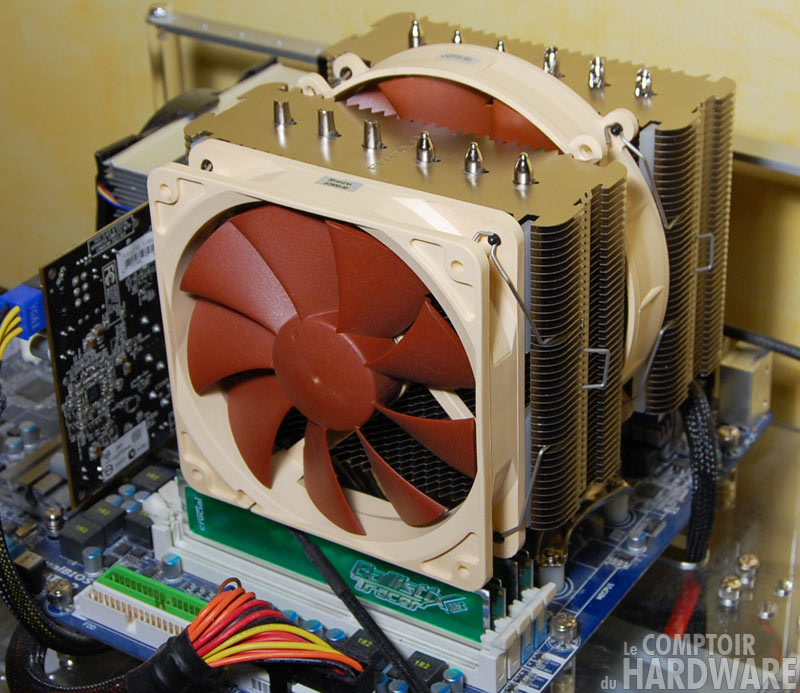

Il ne reste plus alors qu'à fixer le NH-D14, ce qui nécessitera pour pouvoir visser le tout sur les barres de retirer le ventilateur central, le NF-P14. Une manoeuvre comme nous le disions en présentation rendue plus simple par l'ajout des petites poignées sur les tiges de fixation des ventilateurs. A noter également que Noctua a une nouvelle fois pensé à utiliser des vis de maintien qui sont solidaires de la base du radiateur. Impossible donc d'avoir une "vis sauteuse" qui essaie de prendre la fuite dans les recoins du socket. On apprécie...



• Montage Intel LGA1156

Noctua nh-d14 : montage lga1156 [cliquer pour agrandir]

montage lga 1156 : socket [cliquer pour agrandir]montage lga1156 : installé [cliquer pour agrandir]

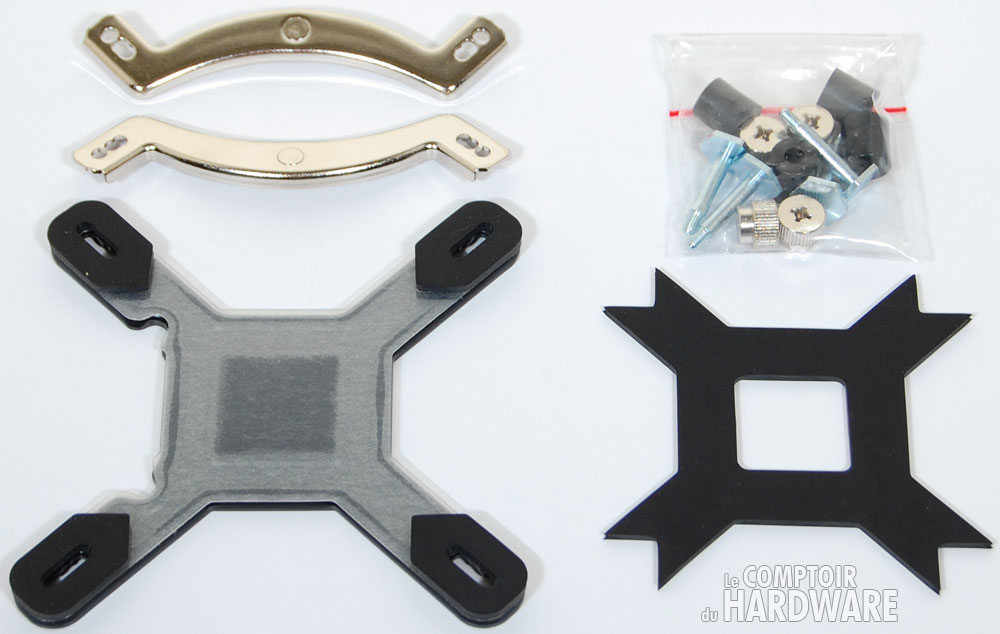

Les pièces nécessaires à l'installation sur plate-forme LGA1156 sont comme vous pouvez le voir plus nombreuses, et l'installation est d'ailleurs plus laborieuse !

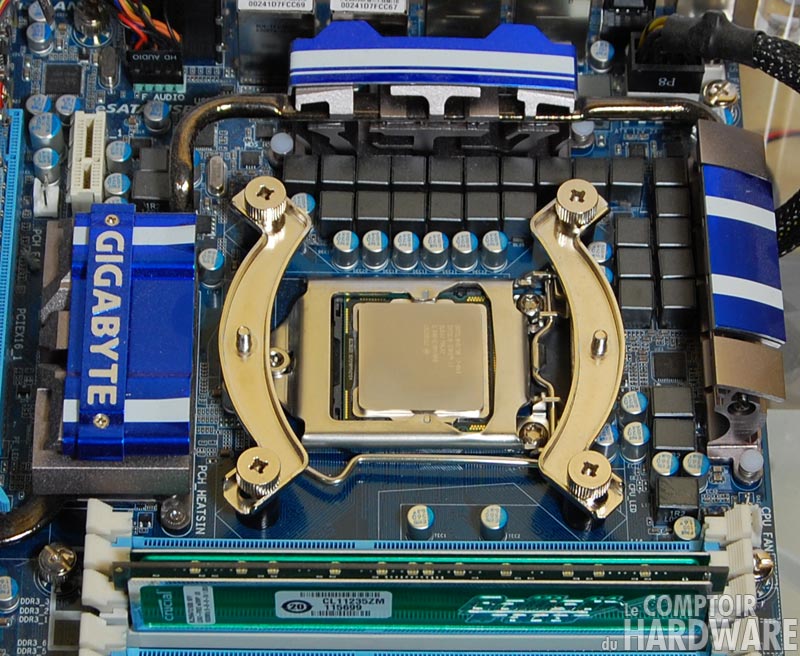

Ce socket n'ayant pas à la base de plaque arrière, il faut utiliser celle fournie par Noctua, mais qui est également conçue pour les LGA775 et 1366. Comme les entraxes ne sont pourtant pas les mêmes entre ces formats, il faut en fait placer au bon endroit des tiges au coin de la plaque arrière, une manipulation vraiment pas simple à faire si vous n'avez pas un accès total au dos de votre carte mère. Une fois la plaque bien positionnée à l'arrière et les 4 tiges placées, il ne faut pas faire de faux mouvement car ces tiges ne seront solidaires de l'ensemble qu'une fois le tout vissé. Il faut donc délicatement placer les rondelles noires faisant office d'entretoise, puis positionner les barres de maintien et finalement visser aux 4 coins, le tout en faisant attention à ce que les tiges ne retombent pas (en gardant une main à plat au dos de la carte mère par exemple.

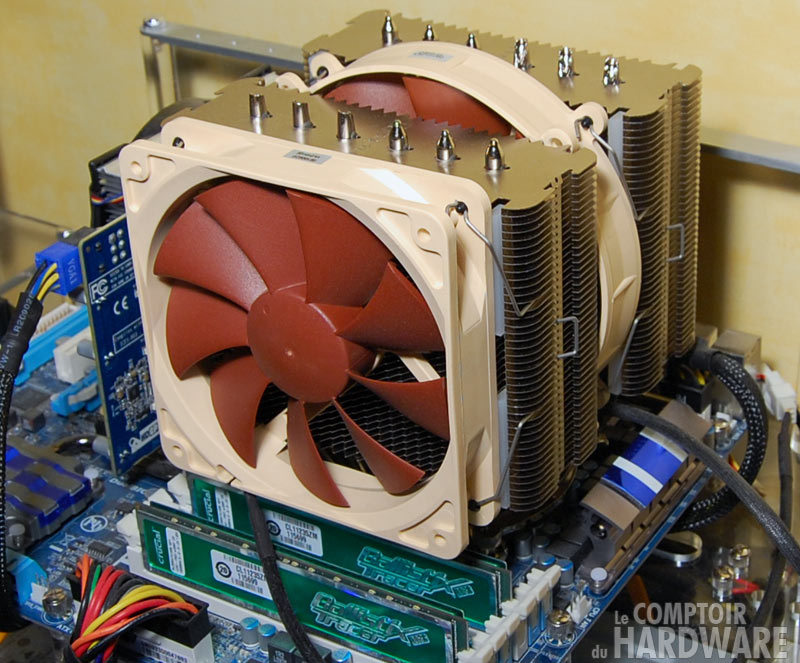

Pour finir cela se passe exactement comme pour le socket d'AMD arrivé là, on retire le ventilateur NF-P14 au centre pour avoir accès aux vis, et quelques tours de poignet plus tard le tout est solidement installé. Seul petit grief donc que nous avons constaté vis-à-vis du montage sur LGA1156 : cette installation de système de fixation sur le socket qui nécessite d'intervenir en même temps finalement de chaque côté de la carte mère et est peu pratique.
