• Le Bundle

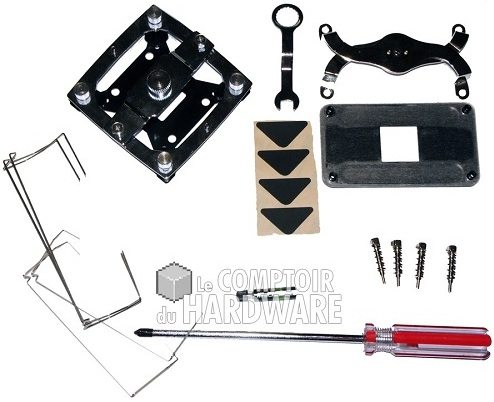

Le bundle se compose de la fixation Intel et tous ses éléments, de la fixation AMD (BTK-Rév.2 sur notre photo), quatre tiges de fixation de ventilateur, des tampons antivibrations, de la pâte thermique, une clé de serrage et un tournevis. Bref, il s'agit d'un package qui va à l'essentiel.

Bundle HR-02

• Montage AMD AM3

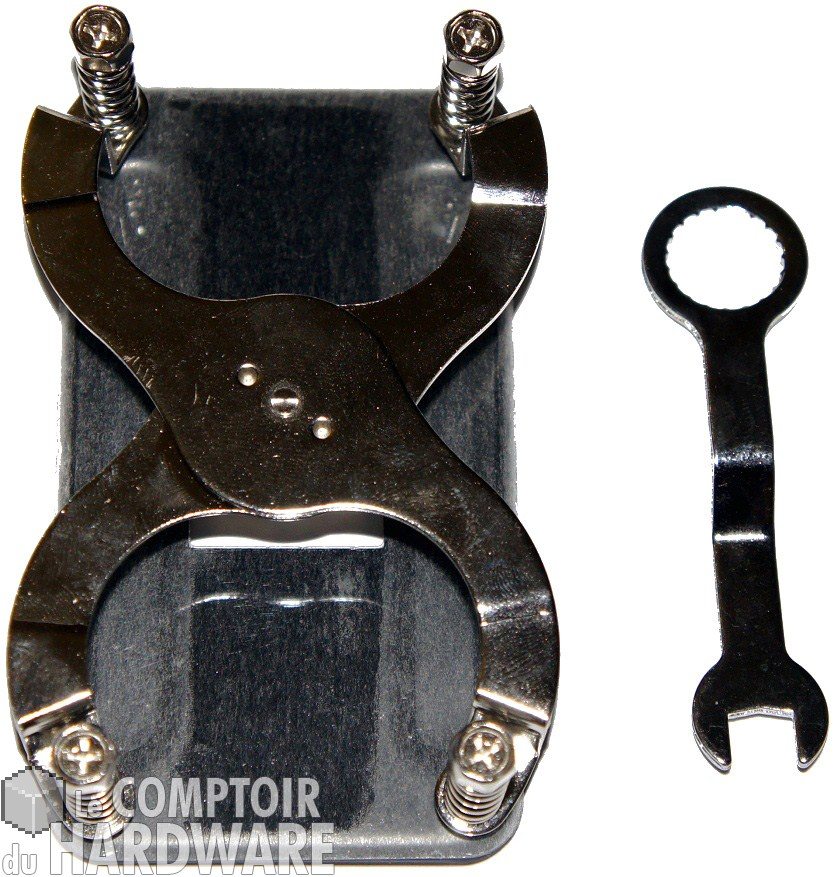

BTK Rév-2 [cliquer pour agrandir]L'installation sur cette plate-forme se fait, comme indiqué plus haut, en utilisant le kit de fixation BTK Rev.C livré. Vous avez vu également plus haut que notre exemplaire n'en était pas pourvu, ce qui nous oblige à utiliser le BTK Rev.2 du Silver Arrow (ci-contre). Ce kit ne permet pas le montage du radiateur dans le sens de la largeur. Le HR-02 est donc installé la tête en bas.



Pour ce faire, Thermalright exploite la backplate d'origine AMD. Il faut démonter le cadre de support AM3 et c'est tout. On dépose le HR-02 sur le CPU, avec suffisamment de pâte thermique, et l'on place le support de rétention entre les caloducs. Il suffit ensuite de visser les quatre vis à ressort aux extrémités de la backplate à l'aide de la petite clé fournie, ce qui est un vrai CALVAIRE!!! Il y a fort à parier que l'utilisation du kit adéquat ne change en rien la manipulation... Si vous souhaitez installer un ventilateur, il suffit de choisir les tiges de fixations adaptées et de les fixer dans les trous prévus à cet effet au dessus et au dessous du radiateur.





• Montage Intel LGA1155/1156

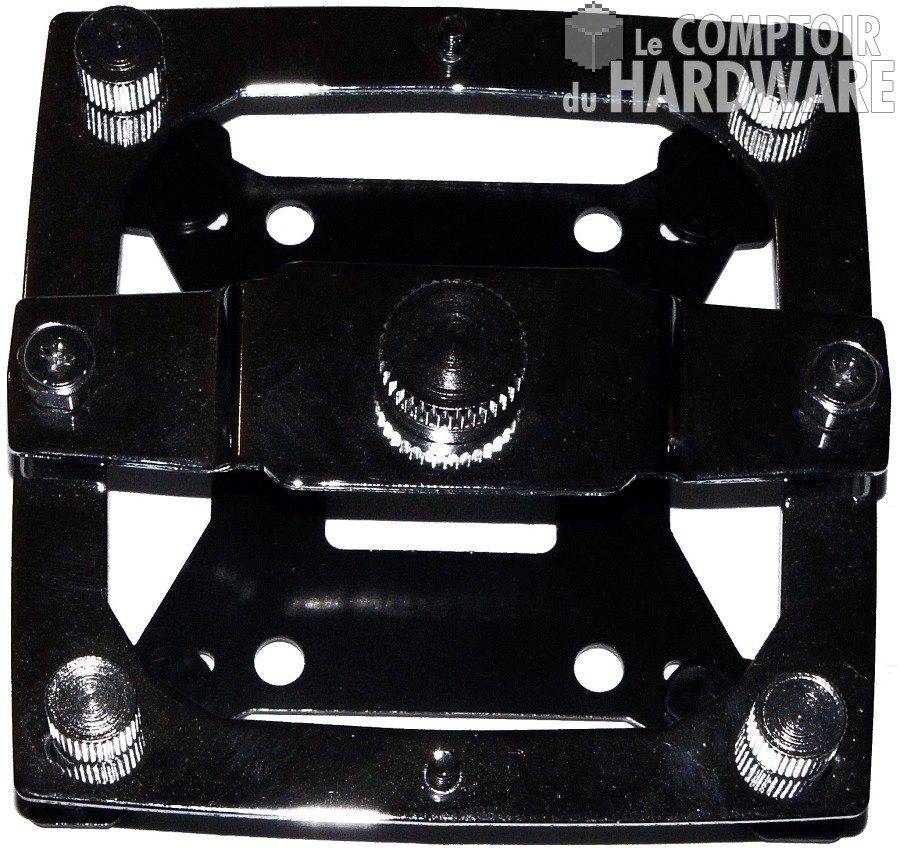

Venomous BTK [cliquer pour agrandir]Le montage sur cette plateforme semble bien plus aisé que sur AM3, bien que nécessitant paradoxalement plus de manipulations. On utilise la backplate fournie en ayant au préalable placé correctement les rivets de fixation situés aux quatre extrémités de celle-ci. On place ensuite la plaque derrière la carte mère en positionnant les rivets dans les entraxes du socket. Ensuite, on fixe le tout à la CM grâce aux vis à main, en vissant le côté court.



Une fois ce montage bien arrimé, il est possible de remonter la carte mère s’il a fallu la démonter. Une fois remontée, on place le cadre métallique sur les vis à main et on le fixe en utilisant les écrous restants. Le support de fixation est enfin en place. Il ne reste plus qu'à placer le HR-02 (dans le bon sens cette fois-ci) et le fixer à l'aide de la barre de rétention qu'il faut visser aux deux extrémités. C'est là que le trou qui traverse le radiateur de haut en bas va nous être utile, puisqu'il permet d'introduire le tournevis. Serrez à fond les vis à ressort et le tour est joué.



Avant d'entrer dans le vif du sujet, détaillons le protocole de test.
