• MSI N770 Twin Frozr OC

MSI nous a fait parvenir une GTX 770 qui diffère du modèle de référence. En effet, contrairement à la GTX Titan qui n'autorisait pas la moindre fantaisie à son lancement, les constructeurs ont été invités à produire leur propre modèle pour la fin du NDA. La carte fait partie de la série G (Gaming Series), elle mesure 25,7 cm soit un bon centimètre de moins que le modèle de référence, le PCB se limitant même à 25,5 cm, mais le radiateur dépasse de 2 mm à l'arrière de la carte. Le refroidissement est spécifique à la marque à savoir le Twin Frozr, rapport à ses 2 ventilateurs axiaux low profile de 92 mm et employant 11 pâles. La carte dispose d'une équerre de renfort sur le PCB qui est rattachée à celles de fixation au boitier. On retrouve les 2 connecteurs SLi, de quoi réaliser du tri-way pour ceux qui en auraient le besoin ou l'envie.



MSI N770 Twin Frozr OC recto [cliquer pour agrandir]MSI N770 Twin Frozr OC verso [cliquer pour agrandir]

La MSI N770 Twin Frozr OC - Cliquer pour agrandir



Côté panel on retrouve à peu de chose près celui des GTX 780/680/670/Titan de référence, à savoir des découpes sur les 2/3 du slot supérieur pour expulser l'air chaud (mais aussi entre le port HDMI et un DVI), viennent ensuite 2 ports DVI Dual Link superposés, un Display Port 1.2 (au format standard et non mini) et un port HDMI 1.4. Du côté des connecteurs d'alimentation, MSI troque la configuration 6+8 pins pour 2 connecteurs à 8 pins, histoire de ne pas dépasser les préconisations électriques lors d'un overclocking sévère.



MSI N770 Twin Frozr OC : bracket [cliquer pour agrandir]MSI N770 Twin Frozr OC : alimentation [cliquer pour agrandir]

Les connecteurs vidéo et d'alimentation de la MSI N770 Twin Frozr OC

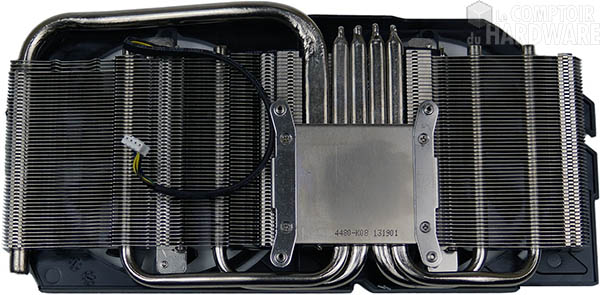

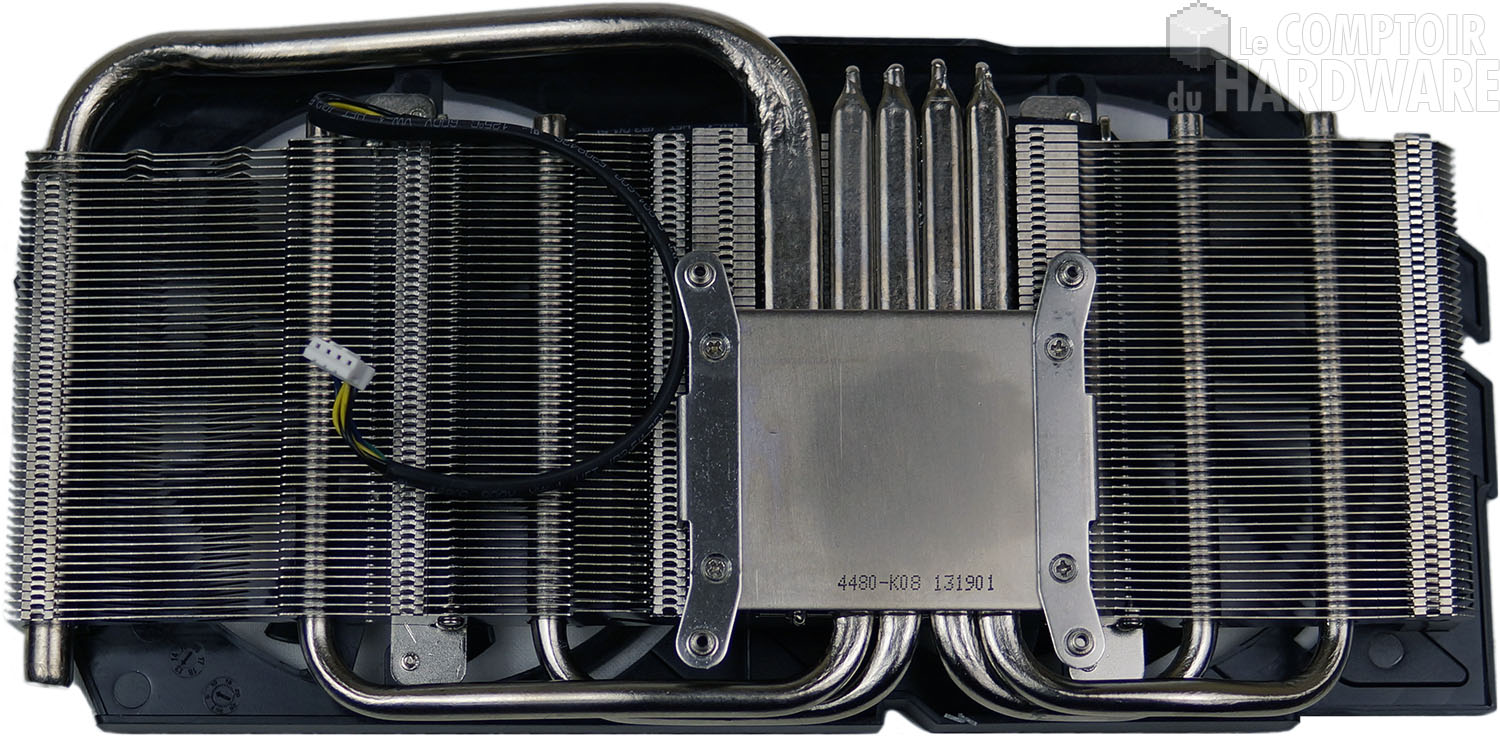

Jetons un coup d'oeil plus en détail sur le refroidisseur maison qui vient défier celui du modèle de référence NVIDIA : la base constituée de cuivre nickelé, est surplombée par pas moins de 5 caloducs. Ces derniers sont en charge de la dispersion de la chaleur au sein des ailettes en aluminium qui composent le volumineux radiateur. En complément, MSI a ajouté une plaque métallique en contact avec l'étage d'alimentation et les puces mémoires, l'angle de cette dernière créant l'équerre de renfort du PCB. Le flux d'air nécessaire au refroidissement du tout est assuré par les 2 ventilateurs axiaux.



MSI N770 Twin Frozr OC : refroidisseur [cliquer pour agrandir]

Le refroidisseur - Cliquer pour agrandir



L'étage d'alimentation emploie à l'instar du modèle de référence 6 phases pour l'alimentation du GPU auxquelles s'ajoutent 2 phases dédiées à la mémoire. Puisque l'on évoque cette dernière, les puces retenues sont strictement identiques à celle choisies par le caméléon et le GK104 présent sur la carte est du même type GK104-425-A2.



MSI N770 Twin Frozr OC : Etage dalimentation GPU [cliquer pour agrandir]MSI N770 Twin Frozr OC : GDDR5 [cliquer pour agrandir]

L'étage d'alimentation, le GPU et la mémoire - Cliquer pour agrandir

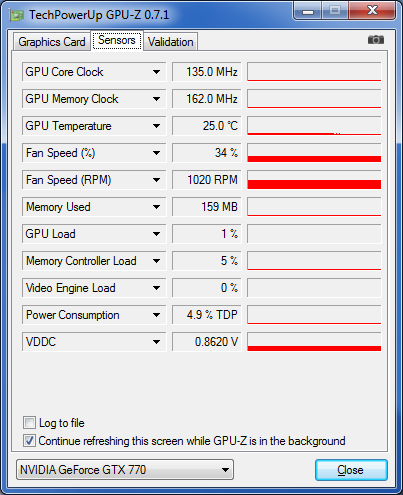

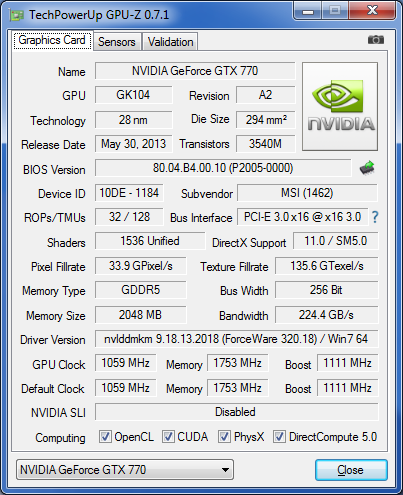

Continuons la description de notre carte au travers de GPU-Z : seules les fréquences différencient ce modèle de celui fourni par NVIDIA : la fréquence de base du GPU gagne un bin à 1059 MHz tandis que le GPU Boost garanti en gagne 2 de plus à 1111 MHz. Au repos pas de changement non plus en comparaison de notre exemplaire de référence de la GTX770.



GPU-ZMSI N770 Twin Frozr OC [cliquer pour agrandir]MSI N770 Twin Frozr OC : : fréquences au repos [cliquer pour agrandir]

GPU-Z : caractéristiques et fréquences

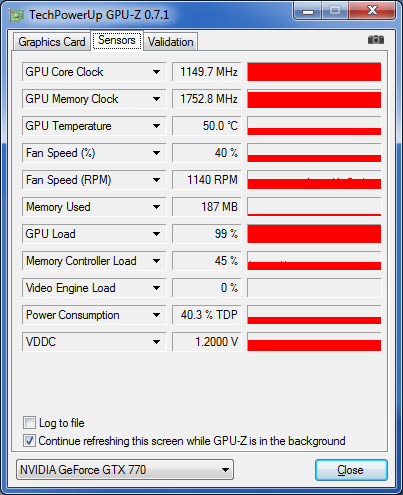

À l’instar de la carte fournie par NVIDIA, l'exemplaire de MSI s'est stabilisé à 1149 MHz pour le Turbo Boost pour peu que le TDP de soit pas dépassé. Il est fort probable qu'il s'agisse de la version 2.0, toutefois nous n'avons pas constaté de températures supérieures à 68°C, en conséquence la carte conserve la valeur la plus élevée pour sa fréquence si le TDP n'est pas dépassé (MSI a autorisé un dépassement de ce dernier plus important à +13%, réglable via Afterburner par exemple).



MSI N770 Twin Frozr OC : : fréquences turbo boost

GPU-Z : GPU Booooooost



C'est tout pour la présentation de notre carte, voyons page suivante le protocole de test retenu.
