• GeFORCE GTX 770

La GTX 770 réutilise donc GK104, nous vous invitons à consulter ce dossier si vous désirez en apprendre davantage sur ce GPU. Débutons le descriptif de la nouvelle venue par une comparaison de ses caractéristiques face aux cartes des segments Enthusiast et Performance actuels au travers du tableau suivant :



Cartes GPU Fréquence GPU (MHz) Fréquence Mémoire (MHz) Unités de calcul TMU ROP Taille mémoire (Go) Bus mémoire (bits) Puissance de calcul (Gflops) Bande Passante (Go/s)
HD 7850 Pitcairn

860

1200 1024 64 32 2 256 1761 154
HD 7870 Pitcairn 1000 1200 1280 80 32 2 256 2560 154
HD 7950 Tahiti 800 1250 1792 112 32 3 384 2867 240
HD 7950 v2 Tahiti 850 à 925 1250 1792 112 32 3 384 3046 à 3315 240
HD 7970 Tahiti 925 1375 2048 128 32 3 384 3789 264
HD 7970 GHz Tahiti 1000 à 1050 1500 2048 128 32 3 384 4096 à 4301 288
GTX 660 GK106 980 à 1033 (mini) 1502 960 80 24 2 192 1882 à 1983 144
GTX 660 Ti GK104 915 à 980 (mini) 1502 1344 112 24 2 192 2460 à 2634 144
GTX 670 GK104 915 à 980 (mini) 1502 1344 112 32 2 256 2460 à 2634 192
GTX 680 GK104 1006 à 1058 (mini) 1502 1536 128 32 2 256 3090 à 3250 192
GTX 690 GK104 915 à 1020 (mini) 1502 3072 256 64 2 (x2) 512 5622 à 6267 385
GTX 770 GK104 1046 à 1085 (mini) 1753 1536 128 32 2 256 3213 à 3333 224
GTX 780 GK110 863 à 902 (mini) 1502 2304 192 48 3 384 3977 à 4156 288
GTX Titan GK110 837 à 876 (mini) 1502 2688 224 48 6 384 4500 à 4709 288



Alors que la GTX 670 utilisait la même puce que la GTX 680 amputée d'un SMX, la GTX 770 utilise donc un GPU différent de la GTX 780. Le GK104 employé est par contre complet et utilise une fréquence légèrement supérieure à celle que l'on avait pu voir sur la GTX 680. Ainsi, à sa fréquence de base, la puce gagne 3 bin pour atteindre 1046 MHz, quant au GPU Boost garanti, il se contente de + 2 bin à 1085 MHz. Cela conduit à des gains respectifs de + 4% et + 2,6% pas de quoi changer drastiquement leurs performances respectives, toutefois le caméléon a également poussé la mémoire sur cette GTX 770 ce qui conduit à un gain de 16,6 % pour la bande passante mémoire. Si on se rappelle que cet élément est généralement limitant sur GK104 du fait d'un déséquilibre entre ce dernier et la puissance de calcul, le choix du caméléon de le privilégier semble judicieux. Passons à présent au descriptif de la carte de référence.

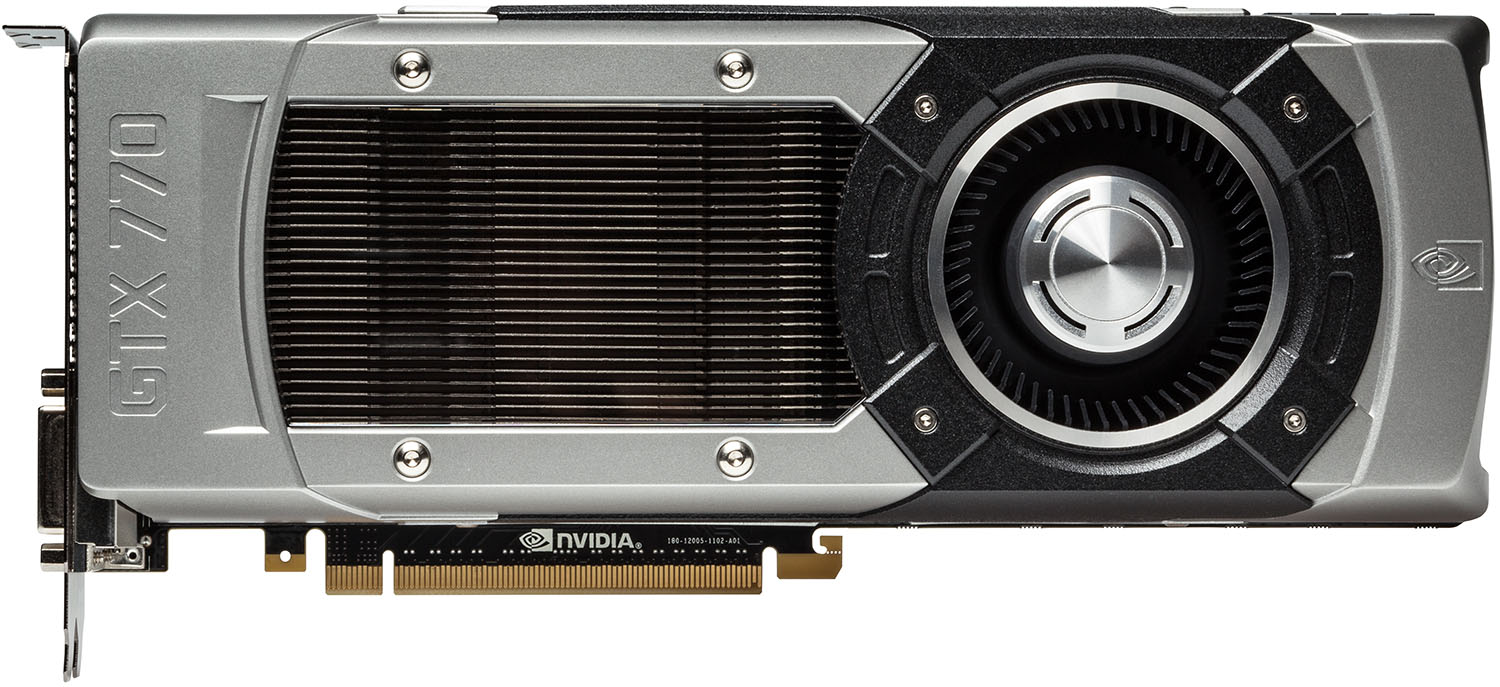

Eh oui vous ne rêvez pas, la GTX 770 reprend l'esthétique des GTX Titan/780/"690" et le refroidisseur des 2 premières. NVIDIA a donc décidé de décliner celui-ci sur plusieurs modèles probablement dans le but "d'amortir" son coût de développement et évitant ainsi de travailler sur un autre modèle plus light en descendant en gamme. Personne ne s'en plaindra vu la qualité du bouzin pour reprendre l'expression fétiche de notre Thibaut, d'ailleurs il est amusant de comparer les qualités perçues respectives des GTX 770 et 670, cette dernière utilisant un PCB tout petit allongé artificiellement par un refroidisseur basé sur une carcasse plastique indigne du placement haut de gamme de la carte. Fort heureusement il n'en est plus rien ici !

 :

La carte mesure un tout petit peu moins de 27 cm (26,9) soit un pouillème de plus que la GTX 780 du fait d'un PCB arrondi sur les angles arrières alors que ceux de la GTX 780 étaient droits (c'est vraiment du détail). Elle réutilise donc le même système de refroidissement basé sur une turbine de 60 mm de diamètre en bout de carte. La GTX 770 nécessite à l'instar de sa grande soeur d'un connecteur d'alimentation à 8 pins et un second à 6 pins alors que la GTX 680 se contentait de 2 x 6 pins. On retrouve également le logo rétroéclairé par LED et toujours pilotable pour les adeptes du tuning. Notons également la présence de 2 connecteurs SLi, de quoi réaliser du 3-way SLi pour ceux qui en auraient le besoin. On regrette toujours l'absence de backplate à l'arrière de la carte qui aurait renforcé le PCB et soigné encore davantage le design, ce point est toutefois moins gênant que sur la GTX Titan du fait de l'absence de puces mémoire au dos du PCB !

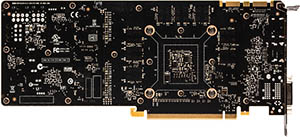

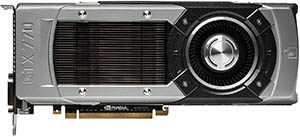

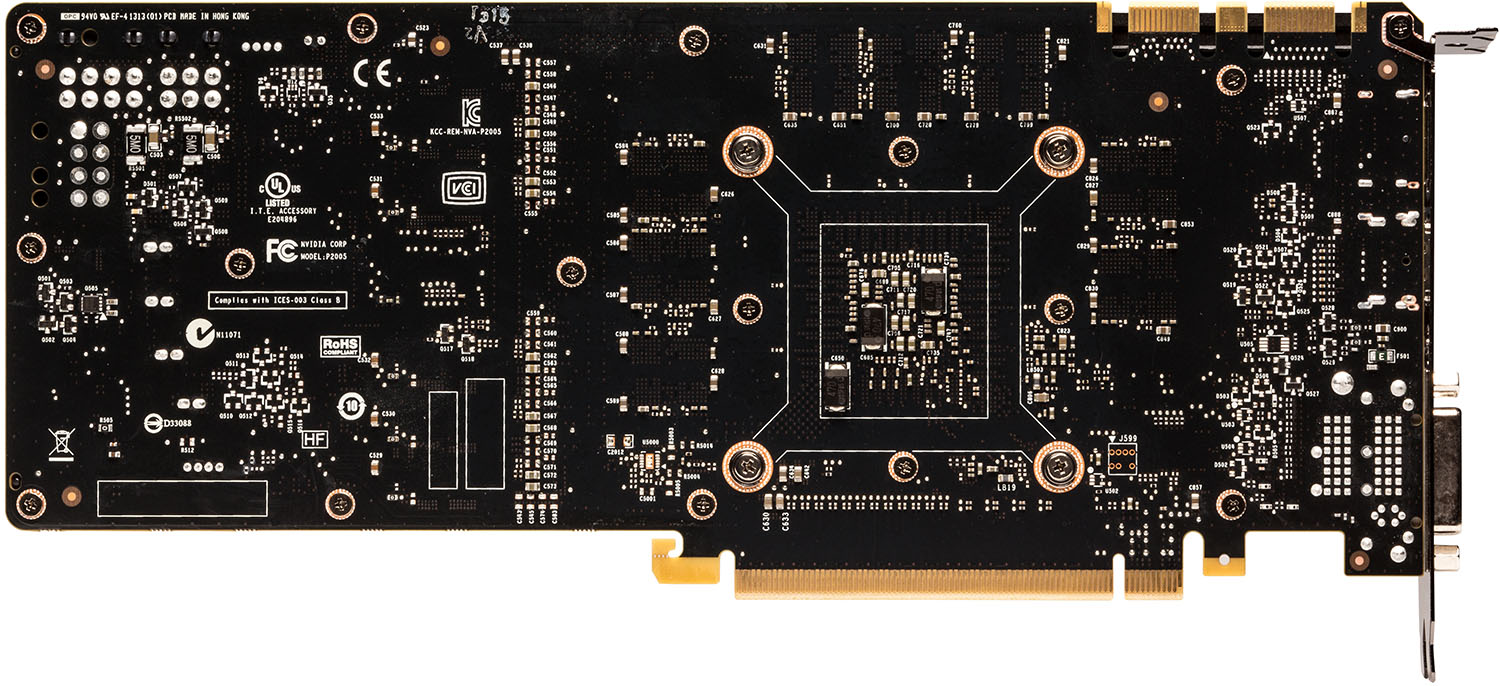

nVIDIA GeFORCE GTX 770 recto [cliquer pour agrandir]nVIDIA GeFORCE GTX 770 verso [cliquer pour agrandir]

La GeFORCE GTX 770 de référence - Cliquer pour agrandir



Côté panel on retrouve exactement celui des GTX 780/680/670/Titan de référence, à savoir des découpes sur les 2/3 du slot supérieur pour expulser l'air chaud (mais aussi entre le port HDMI et un DVI), viennent ensuite 2 ports DVI Dual Link superposés, un Display Port 1.2 (au format standard et non mini) et un port HDMI 1.4.



nVIDIA GeFORCE GTX 770 : bracket

Les connecteurs vidéo de la GeFORCE GTX 770

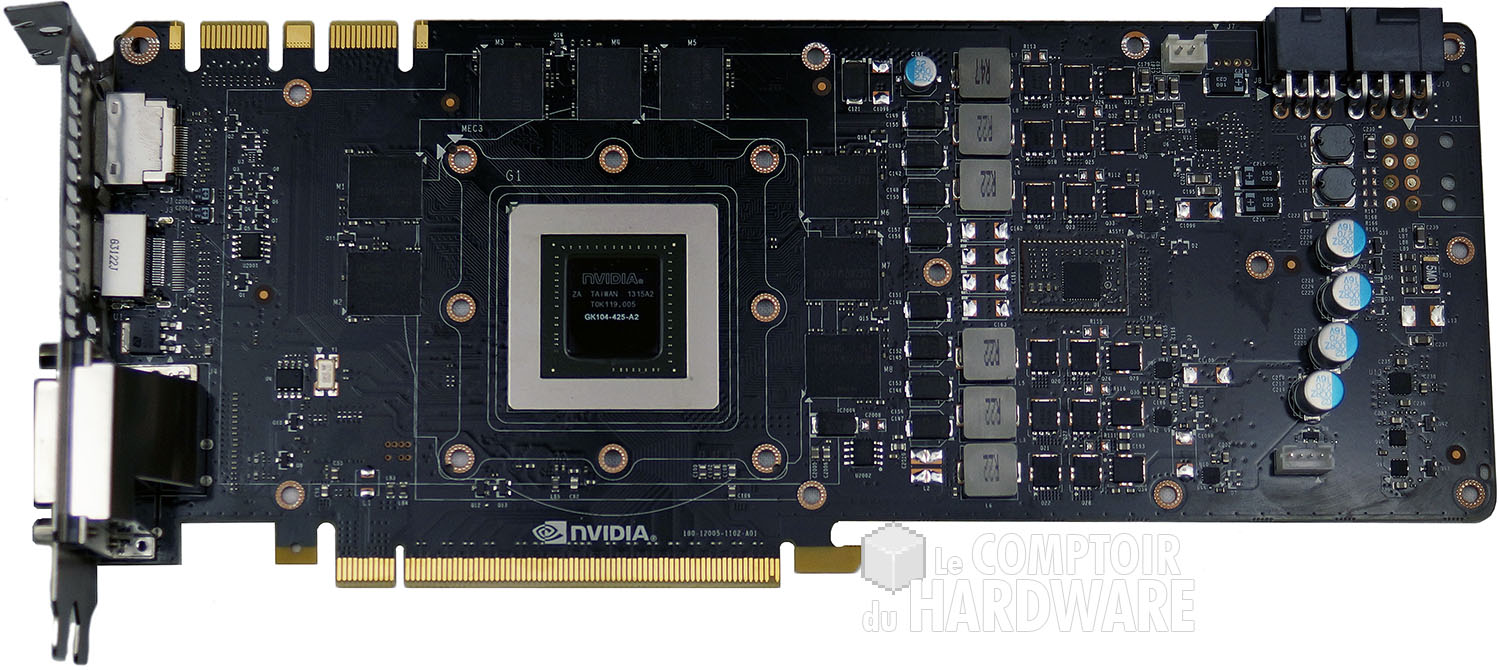

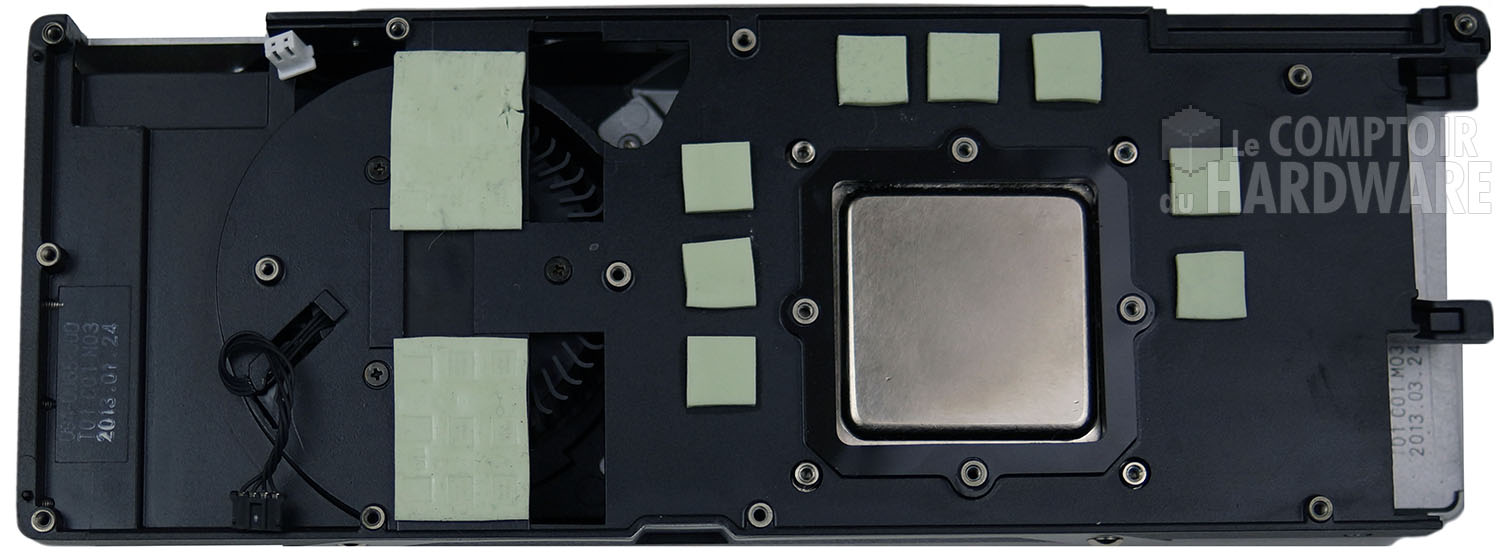

Le refroidisseur est donc similaire à celui des GTX Titan et 780 : deux radiateurs (à base d'aluminium pour leurs ailettes) sont fixés de part et d'autre de la turbine de 6 cm de diamètre, le plus volumineux étant constitué à sa base d'une chambre à vapeur en contact (via une surface en cuivre nickelé) avec le die du GPU. La base du ventirad est en contact direct avec les puces mémoire et les transistors de puissance par le biais de pads thermiques. Le retrait de ce dernier dénude totalement la carte en dévoilant un PCB similaire à celui des Titan/780, aux nuances près du bus mémoire ne nécessitant que 8 puces et du GPU. L'étage d'alimentation est toujours composé de 6 phases pour le GPU ainsi que 2 autres pour la mémoire.



nVIDIA GeFORCE GTX 770 refroidisseur [cliquer pour agrandir]GeFORCE GTX 770 nue [cliquer pour agrandir]

La carte dénudée - Cliquer pour agrandir

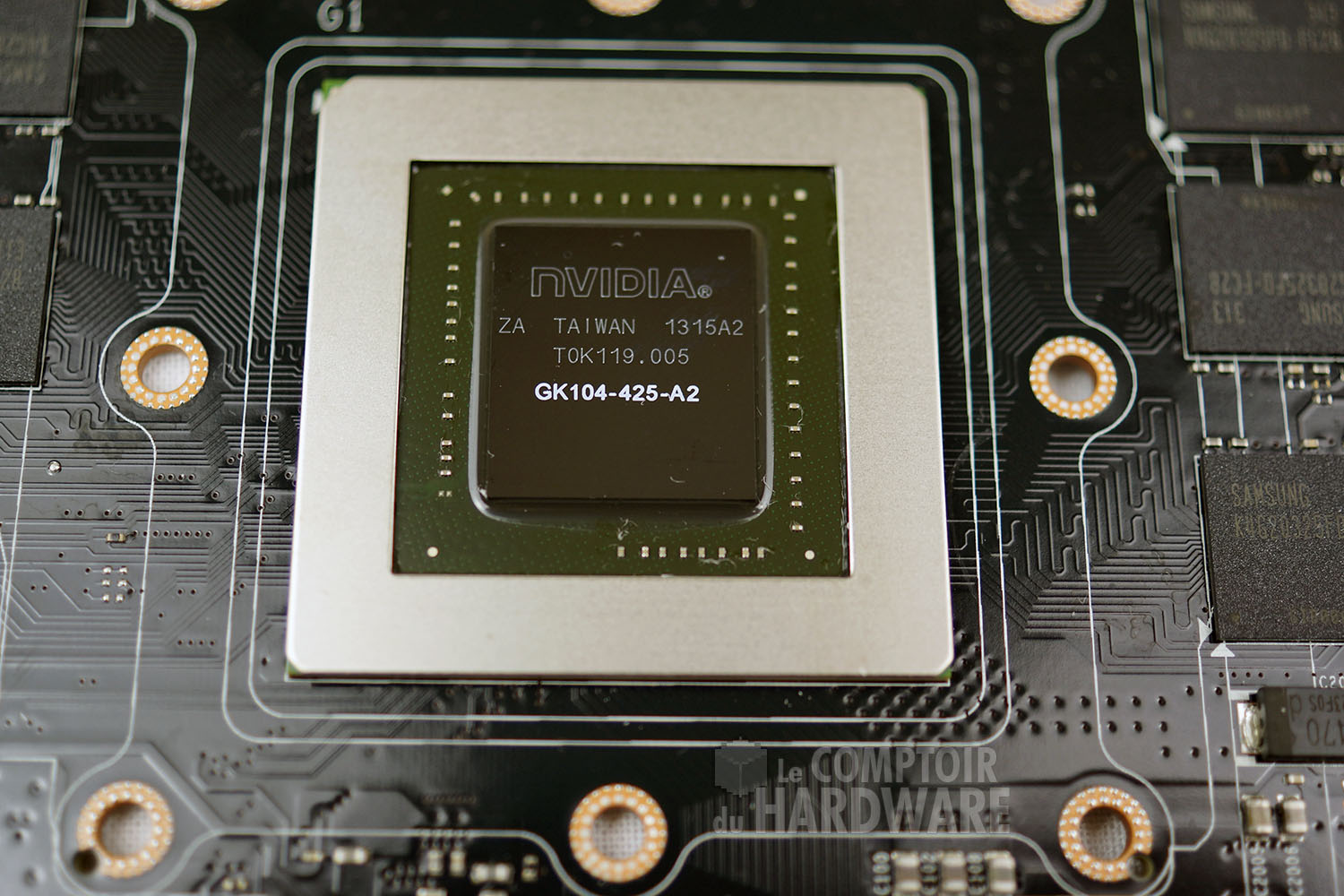

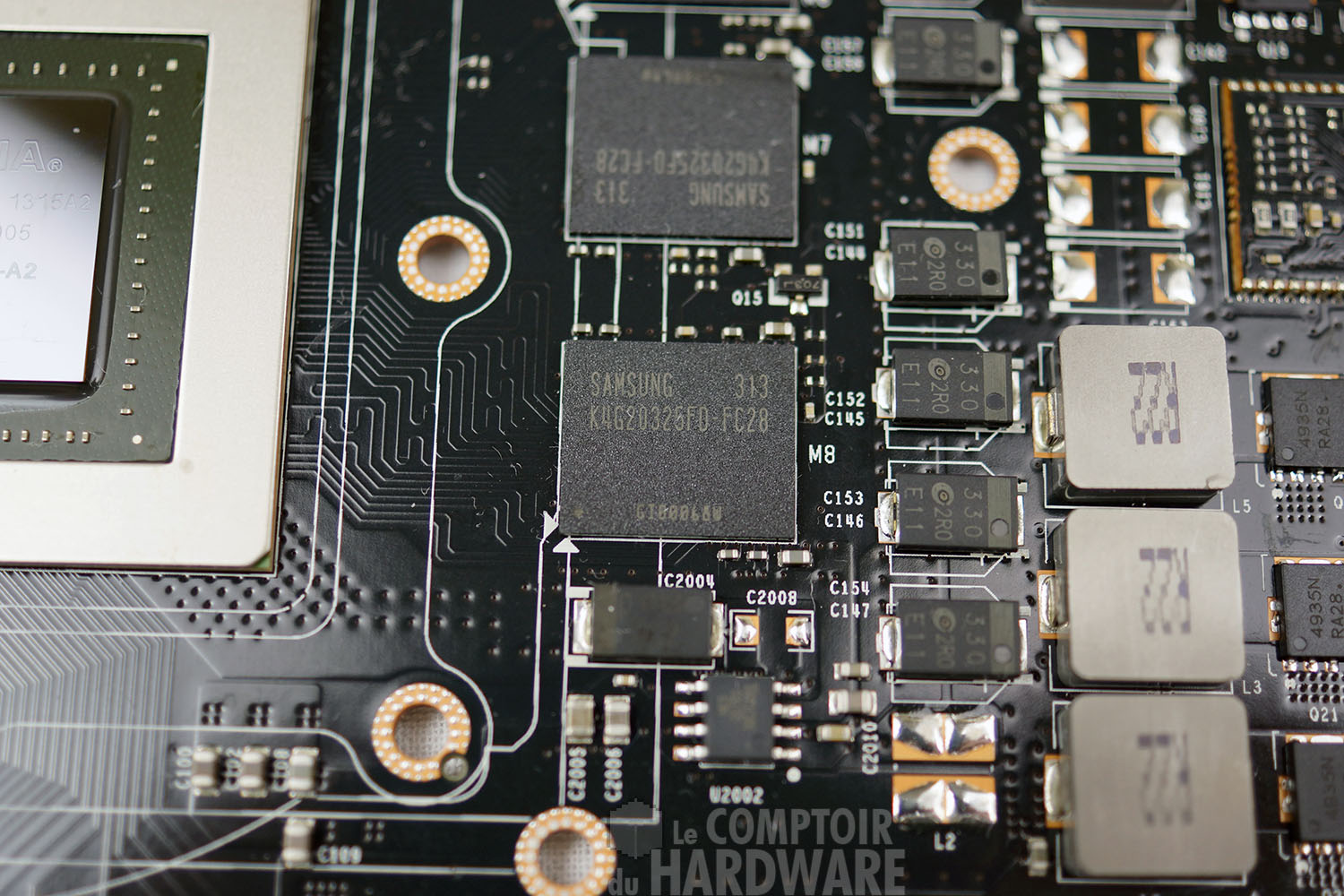

Le GK104 présent sur la carte est identifié par le chiffre 425 sachant que celui équipant les GTX 680 était référencé 400. Le caméléon n'ayant pas réalisé de nouveau stepping pour son GPU (toujours en révision A2), il s'agit probablement de GPU triés par NVIDIA pour leur capacité à monter en fréquence. Les puces mémoires sont par contre bien différentes, le caméléon ayant remplacé Hynix par Samsung pour profiter des puces de ce dernier capables d'atteindre officiellement les 1750 MHz contre 1500 MHz pour celles équipant la GTX 680.



nVIDIA GeFORCE GTX 770 : GPU [cliquer pour agrandir]GeFORCE GTX 770 GDDR5 [cliquer pour agrandir]

Le GPU et la mémoire - Cliquer pour agrandir

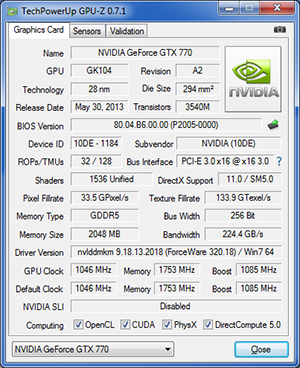

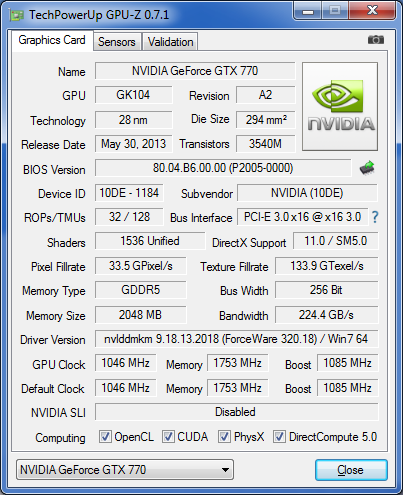

Continuons la description de notre carte au travers de GPU-Z qui supporte la GTX 770 dans sa version 0.7.1 : c'est effectivement une version pleine et entière du GK104 que l'on retrouve ici avec 1536 unités de calcul et 128 unités de texturing. La fréquence de base du GPU est bien de 1046 MHz avec un GPU Boost (officiel) à 1085 MHz soit + 2 bin. Cette valeur étant toutefois la minimale garantie, notre modèle s'est montré encore une fois bien plus coopératif comme vous le verrez plus bas. Le bus mémoire est toujours de 256-bit accompagné comme il se doit des 32 ROP, la fréquence des puces étant bien plus élevée comme nous l'indiquions précédemment à 1753 MHz précisément. Au repos, le GPU adopte une cadence plus faible que les précédentes GeForce GTX 700/600 à 135 MHz, celle des puces mémoire demeurant inchangée de son côté.



GPU-Z nVIDIA GeFORCE GTX 770 [cliquer pour agrandir]GPU-Z nVIDIA GeFORCE GTX 770 : fréquences au repos [cliquer pour agrandir]

GPU-Z : caractéristiques et fréquences

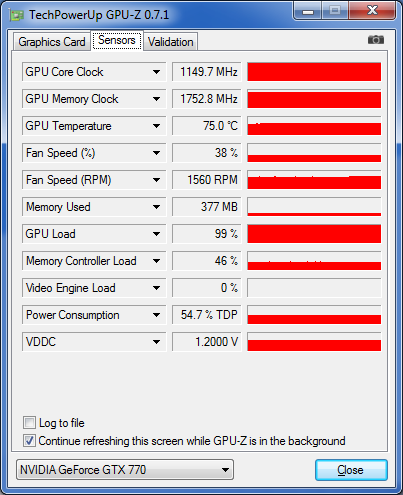

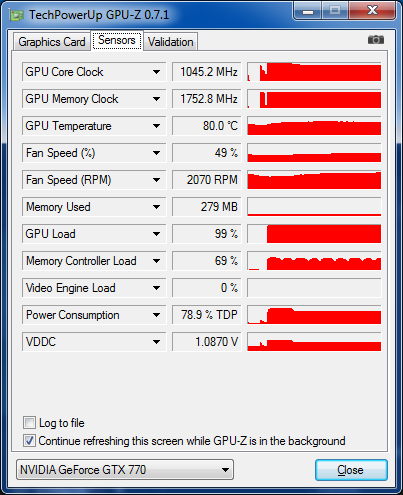

Petit zoom sur les fréquences, notre exemplaire presse s'avère comme souvent très coopératif puisque 1149 MHz sont atteignables ! Toutefois et contrairement aux autres puces à base de GK104, c'est la version 2.0 de GPU Boost qui est à la manoeuvre ici et change largement la donne puisque dès que la carte atteint 79°C, la fréquence chute alors à 1045 MHz voire plus bas pour peu que la charge applicative génère davantage de calcul et donc d'énergie à dissiper, ou tout simplement dépasse le TDP autorisé pour ce modèle. Tout comme la GTX Titan et 780, l'utilisation d'un logiciel compatible (eVGA PrecisionX par exemple) permet de s'affranchir dans une certaine limite de ces points et fixer manuellement une température (94°C max) et un TDP (+6% max) plus élevés.



GPU-Z nVIDIA GeFORCE GTX 770 : fréquences turbo boost [cliquer pour agrandir]GPU-Z nVIDIA GeFORCE GTX 770 : fréquences turbo boost 80°c [cliquer pour agrandir]

GPU-Z : GPU Boost



C'est tout pour la présentation de la carte de référence, voyons page suivante une alternative disponible au lancement.
