• L'extérieur du NUC10i5FNKPA2

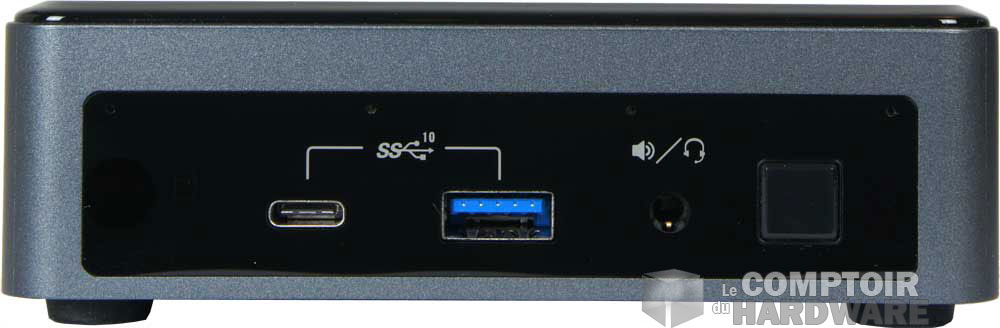

L'avant du mini pc [cliquer pour agrandir]

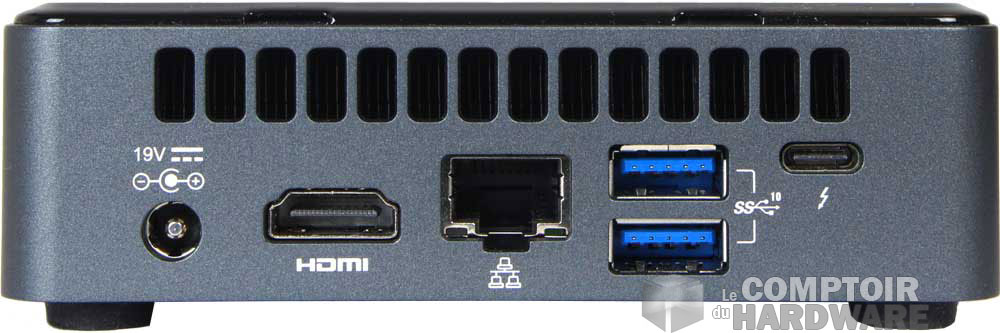

et l'arrière cette fois [cliquer pour agrandir]

Frost Canyon de face et de dos !



Intel NUC10i5FNKPA2
Processeur

i5-10210U (4c/8t 1.6-4.2 GHz)

Chipset graphique

UHD Graphics 620 (mémoire partagée)

memoire

2x4 Go DDR4 2666 MHz SoDIMM

Jusqu'à 64 Go

Stockage

Kingston SNS8154P3/256GJ

Alimentation 65 W externe
Connectique

3 x USB 3.2 Gen 2, 2 x USB Type-C (3.2 gen 2), E/S Audio, 1 x HDMI, 1 x RJ45 1GbE, de la wifi

Dimensions

117 x 38 x 112 mm

Refroidissement

Blower, base et radiateur en cuivre

tarif

740 $

Le NUC10i5FNK est un NUC tout ce qu'il y a de plus classique si l'on peut dire. Le boîtier qui accueille la configuration est légèrement plus grand (que les NUC8 testés dernièrement) avec 117 mm de largeur et 112 mm de profondeur. En hauteur nous culminons à 38 mm, contre 50 mm sur les deux autres machines.

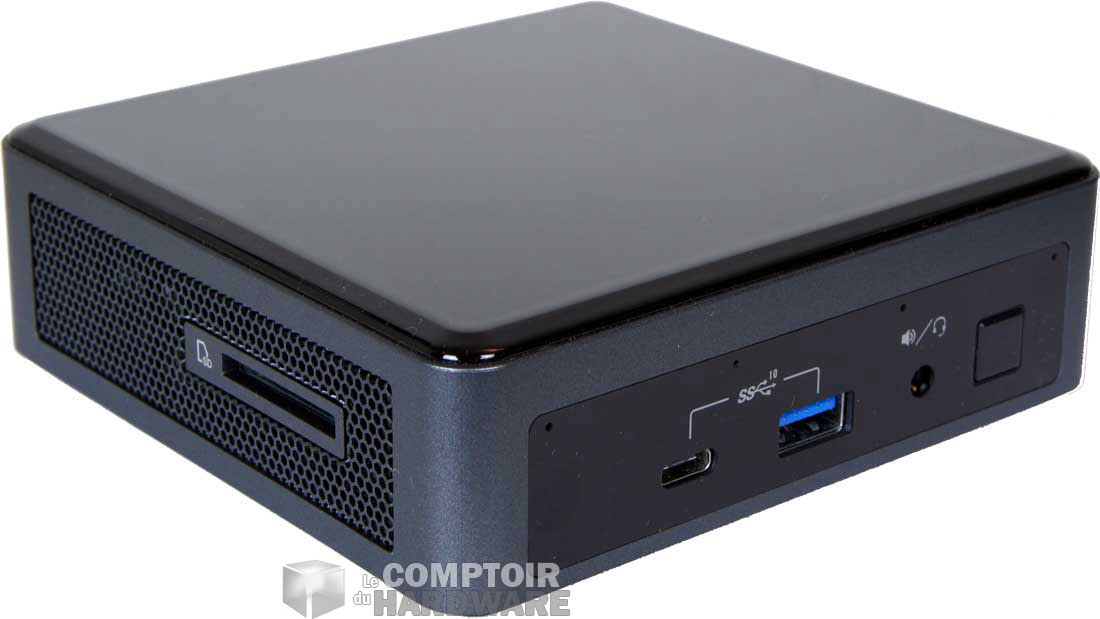

L'Intel Frost Canyon équipé de l'i5-10210U [cliquer pour agrandir]



On trouve en façade deux ports USB 3.2 Gen 2. Le premier est un port USB Type-C et le second est un port USB Type-A. Vous aurez ensuite accès à un mini jack audio et au bouton de mise en route. À l'arrière se trouvent un port Thunderbolt 3 (USB Type-C), deux ports USB 3.2 Type-A, un RJ45 1GbE et un port HDMI pour l'affichage. Sur le côté nous trouvons le lecteur de carte SD.

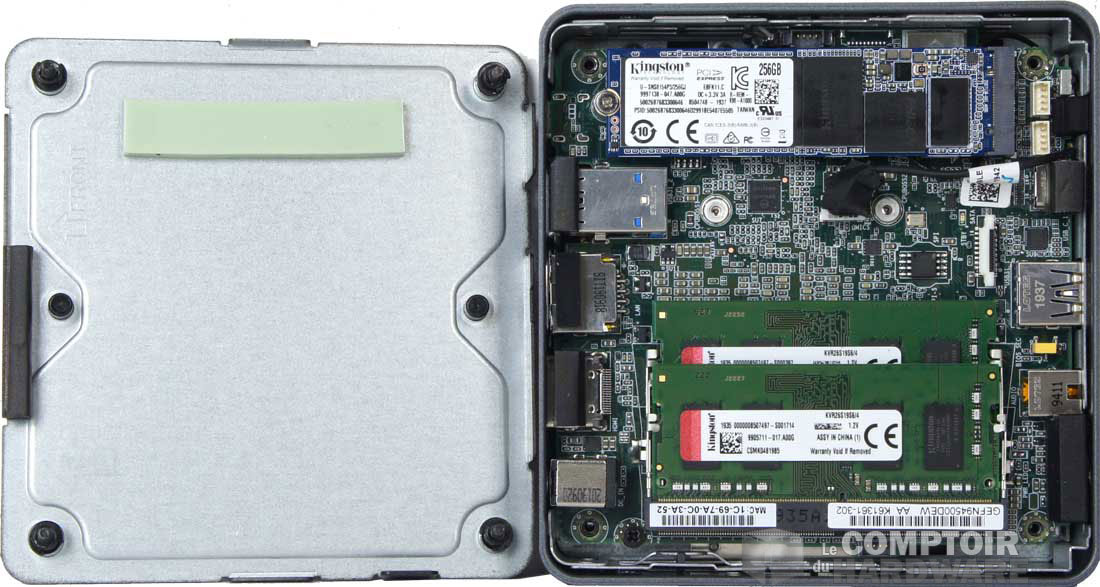

L'intérieur une fois le boîtier ouvert [cliquer pour agrandir]

L'intérieur du boîtier



• L'intérieur

Comme toujours, on ouvre la machine en dévissant ses quatre pieds, pour découvrir l'intérieur. Le capot libéré ne possède pas de support additionnel pour du stockage. Il faudra alors se contenter de ce qui est en place, à savoir un SSD NVMe de chez Kingston. La référence que porte ce modèle est SNS8154P3/256GJ. Elle ne nous apprend rien de particulier si ce n'est que le volume de stockage est de 256 Go. Le slot 2.5" supplémentaire est réservé aux FNHCA (SSD 256 Go NVMe + HDD 1 To) et FNHJA (Optane 16 Go + HDD 1 To).



La carte mère dispose de deux slots SoDIMM sur lesquels repose un kit de 8 Go de DDR4 2666 MHz de chez Kingston également. Sachez que si ça n'est pas suffisant, vous pourrez pousser jusqu'à 64 Go de mémoire.

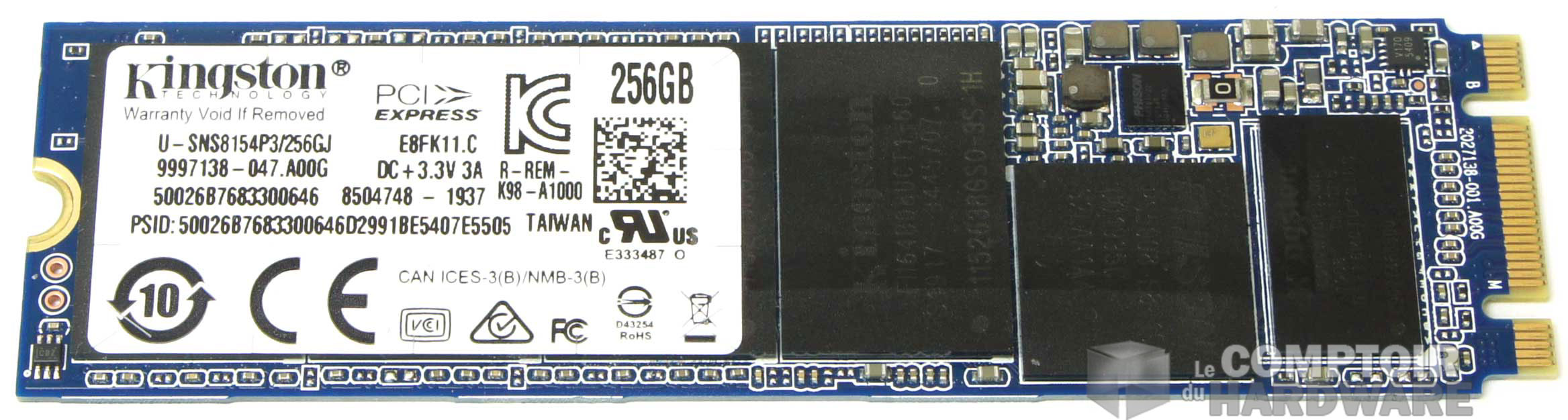

SSD NVMe de 256 Go en provenance de chez Kingston [cliquer pour agrandir]

Le SNS8154P3/256GJ NVMe de 256 Go



Pour accéder au coeur, il faut creuser un peu plus profond. On découvre sous le système de refroidissement l'i5-10210U collé au PCB. La puce de 25 W possède quatre coeurs et huit Threads. Elle est cadencée de base à 1.6 GHz, avec une poussée à 4.2 GHz si elle reste dans le cadre de l'enveloppe thermique. En pratique, nous avons une fréquence au repos autour de 1 GHz et une fréquence en charge, stable autour des 3.9 GHz comme le montrent les captures CPU-Z.

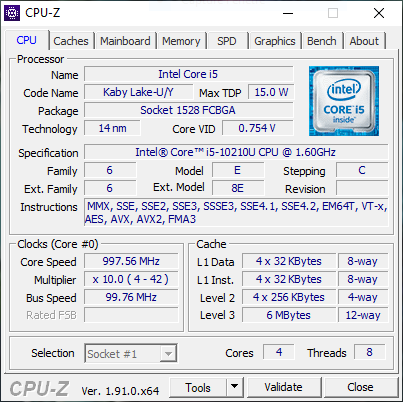

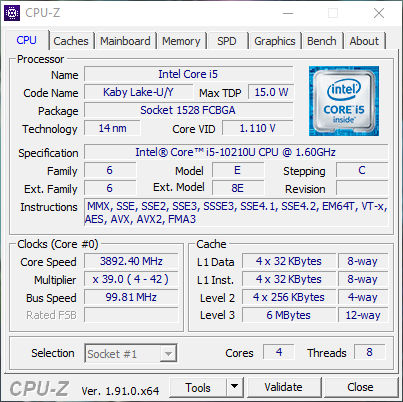

L'i5-10210U au repos [cliquer pour agrandir]L'i5-10210U envoyant la cavalerie ! [cliquer pour agrandir]

On est bien sur du Comet Lake  4c/8t 14 nm !!



L'affichage est confié à l'iGPU embarqué. Il s'agit ici d'un Intel UHD Graphics 620 cadencé à 1.1 GHz. Ses capacités sont basiques, ne vous attendez pas à trop de miracles et sachez qu'il ne manquera pas de piquer des ressources dans la DDR4. Pour la connectivité, l'appareil est équipé d'une puce Intel i219-V Gigabit LAN, d'une puce WiFi 6 Intel AX201 et de la touffe bleue 5.0.

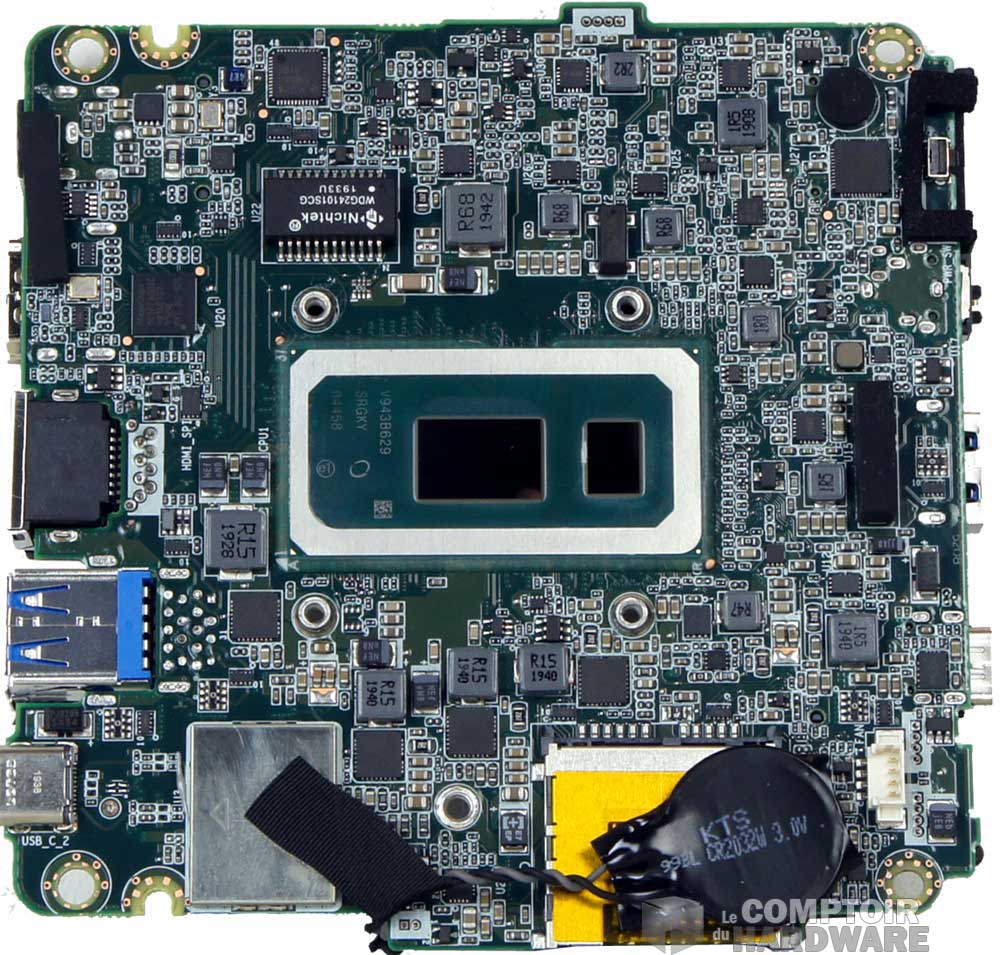

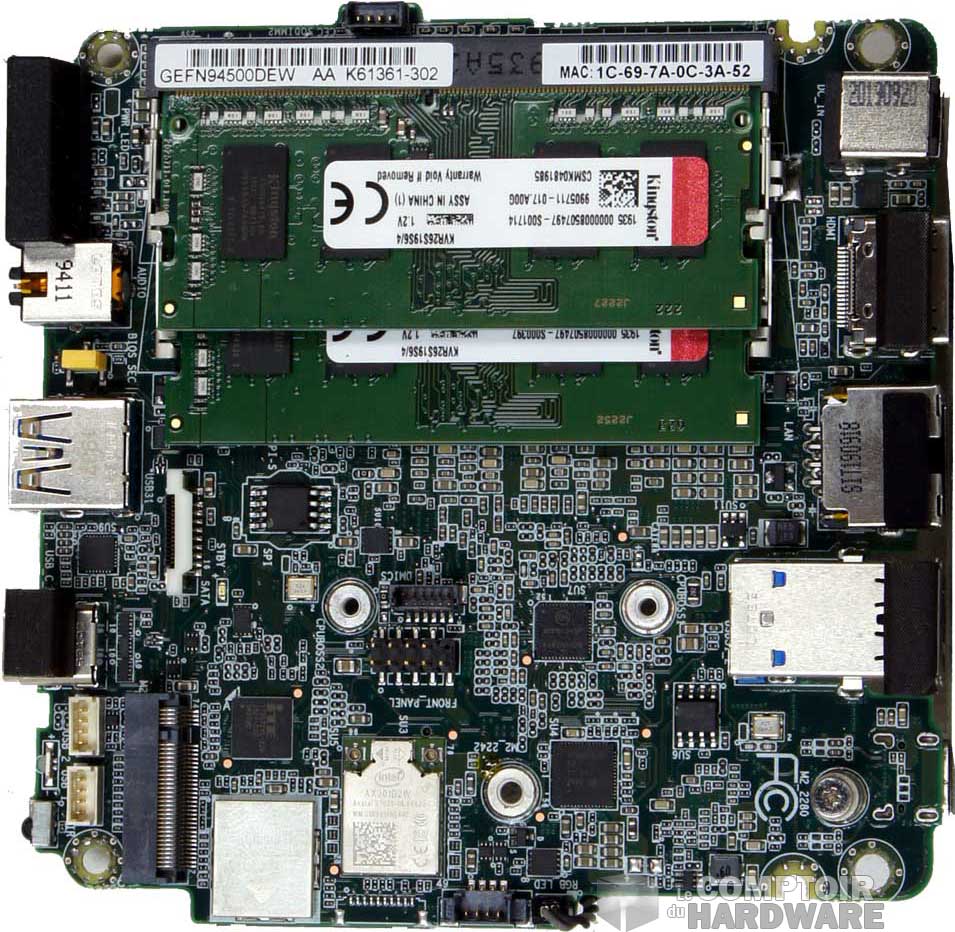

Le PCB côté CPU [cliquer pour agrandir]La face qui accueille SSD et mémoire [cliquer pour agrandir]

Le centre nerveux de la machine



Enfin, pour refroidir l'ensemble, pas de grosse solution, puisque la place manque cruellement. On retrouve un système très compact composé d'une base fine collée à un double caloduc plat cintré en "T", qui se termine par un radiateur en cuivre sur ces nouvelles versions. La chaleur engrangée sera évacuée par un blower plat.

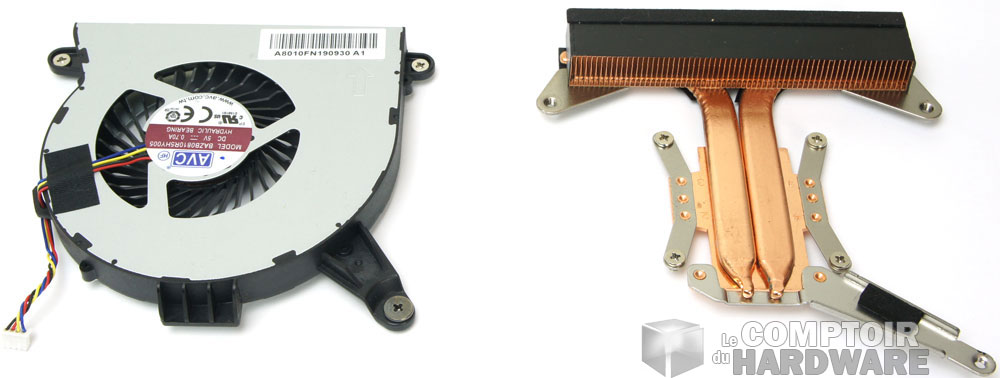

La solution de refroidissement sur Frost Canyon. Rad en cuivre s'il vous plait ! [cliquer pour agrandir]

Le système de refroidissement full cuivre du NUC10i5FNKPA2



Du côté du prix, on peut voir l'engin circuler sur le net et afficher parfois sans honte un gros 800 boules ! Les prix constatés en pratique varient de 650 à 840 € selon le revendeur. Intel annonce par contre un prix plus "contenu" de 740 $ environs.  Bien entendu, à ce tarif, Windows 10 (Home 64 pour notre version) est préinstallé !
