Ouh la façade

Build Log • Du Bousitron au Hardware Pr0n : un boitier from scratch au Comptoir / épisode 2

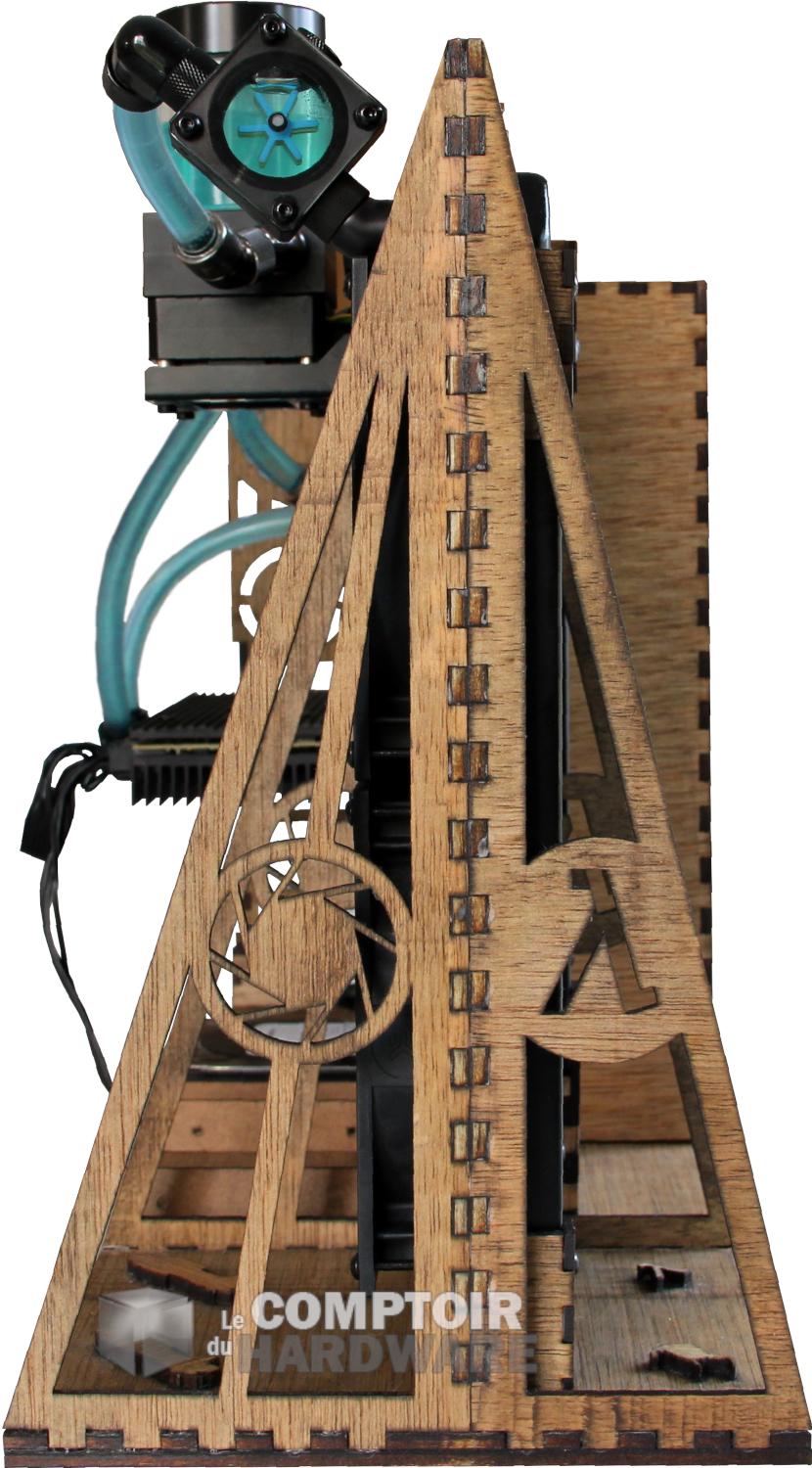

Ouh la façade

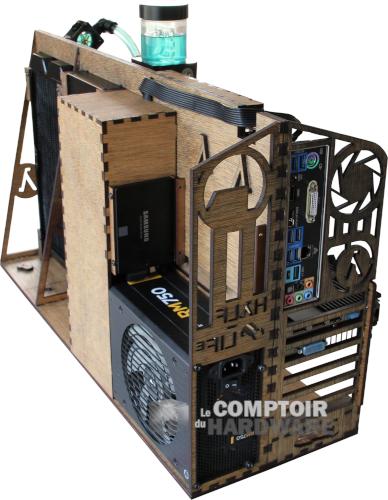

Ah le dos !
Pas mal de fils encore
Plus de logoooooos
Vu de dos
Le bouzin en marche
Le setup complet

Comment on épate la galerie (photo) !

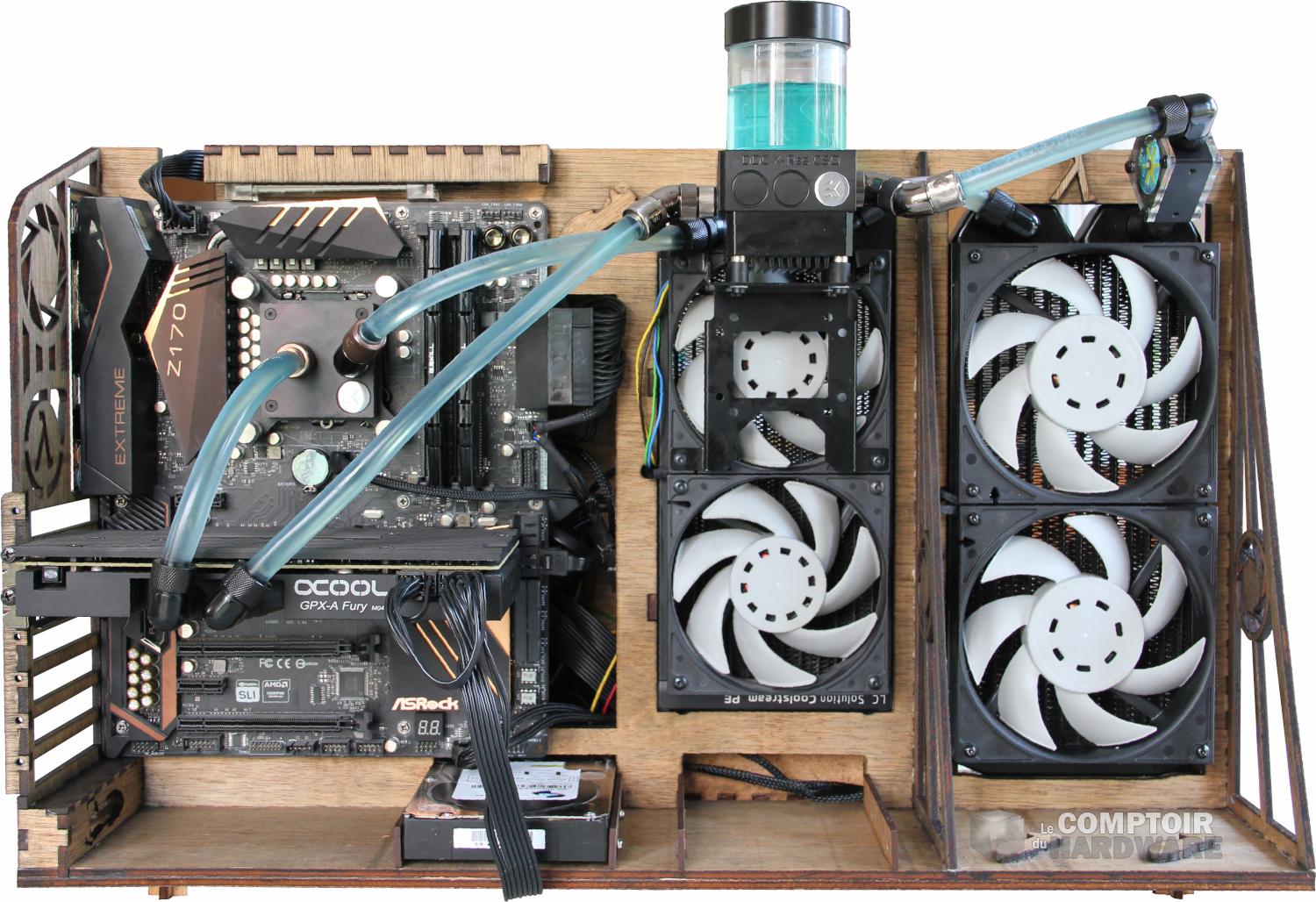

Ouh la façade [cliquer pour agrandir] Ah le dos ! [cliquer pour agrandir]

Jamais en vente dans vos crèmeries !



Notez que le second emplacement disque est en fait plus ou moins inutilisable, la place laissée au connecteur d'alimentation étant trop étroite de 3 ou 4mm et impossible à élargir du fait du contreplaqué servant de coffrage au support du radiateur de 240mm... Tant pis !  Le premier a également été ajusté de quelques millimètres afin de faciliter le passage du HDD et diminuer ses grattages dignes des plateaux des années 2000, mais c'est aussi ce qui fait tout son charme !

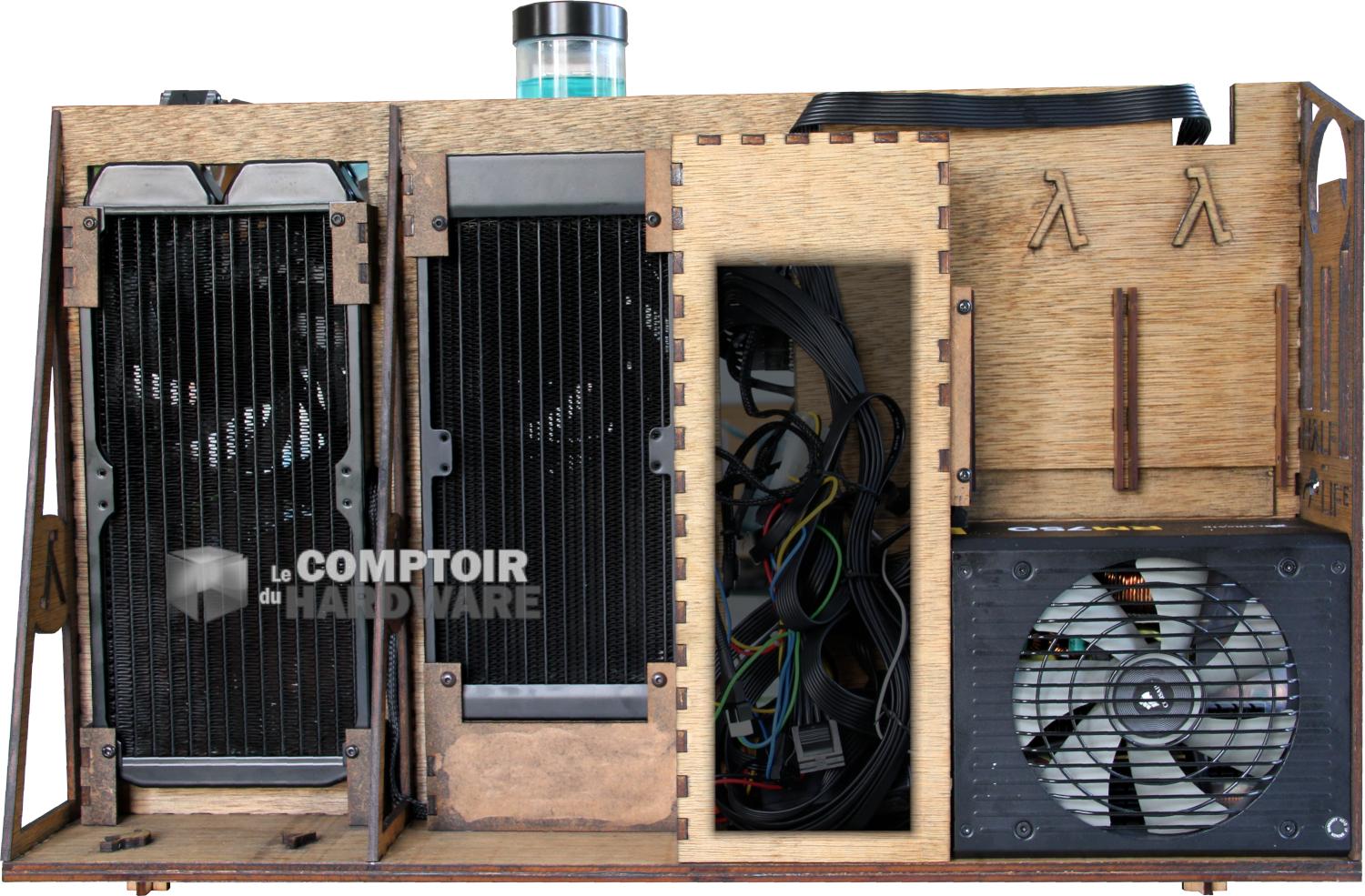

Pas mal de fils encore [cliquer pour agrandir]



Si le passage des câbles est apparent sur ces clichés, l'effet est quelques peu restreint selon l'éclairage. Il fallait de toute manière cette distance pour conserver une marge respectable concernant l'adaptateur d'alimentation ATX coudé à 90°. Dans une éventuelle version 3, le reste de l'ouverture pourra néanmoins être réduite. Dans la même veine, le connecteur d'alimentation PCIe pourrait être retravaillé.... La perfection n'est pas de ce monde !

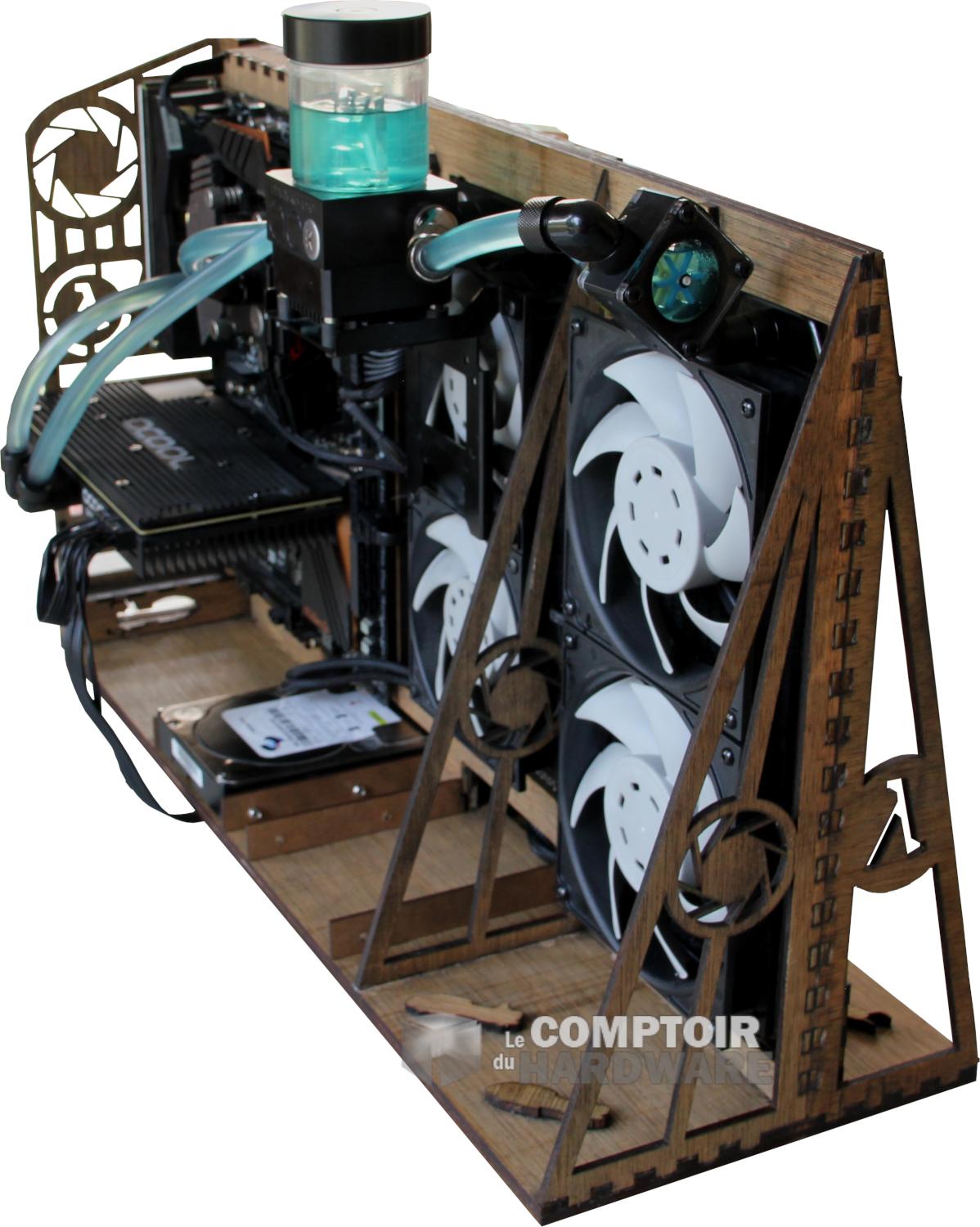

Plus de logoooooos [cliquer pour agrandir]



Le rendu de la façade est - de manière extrêmement subjective - très réussi avec un côté brut/vieilli assumé, au contraire de la V1 !

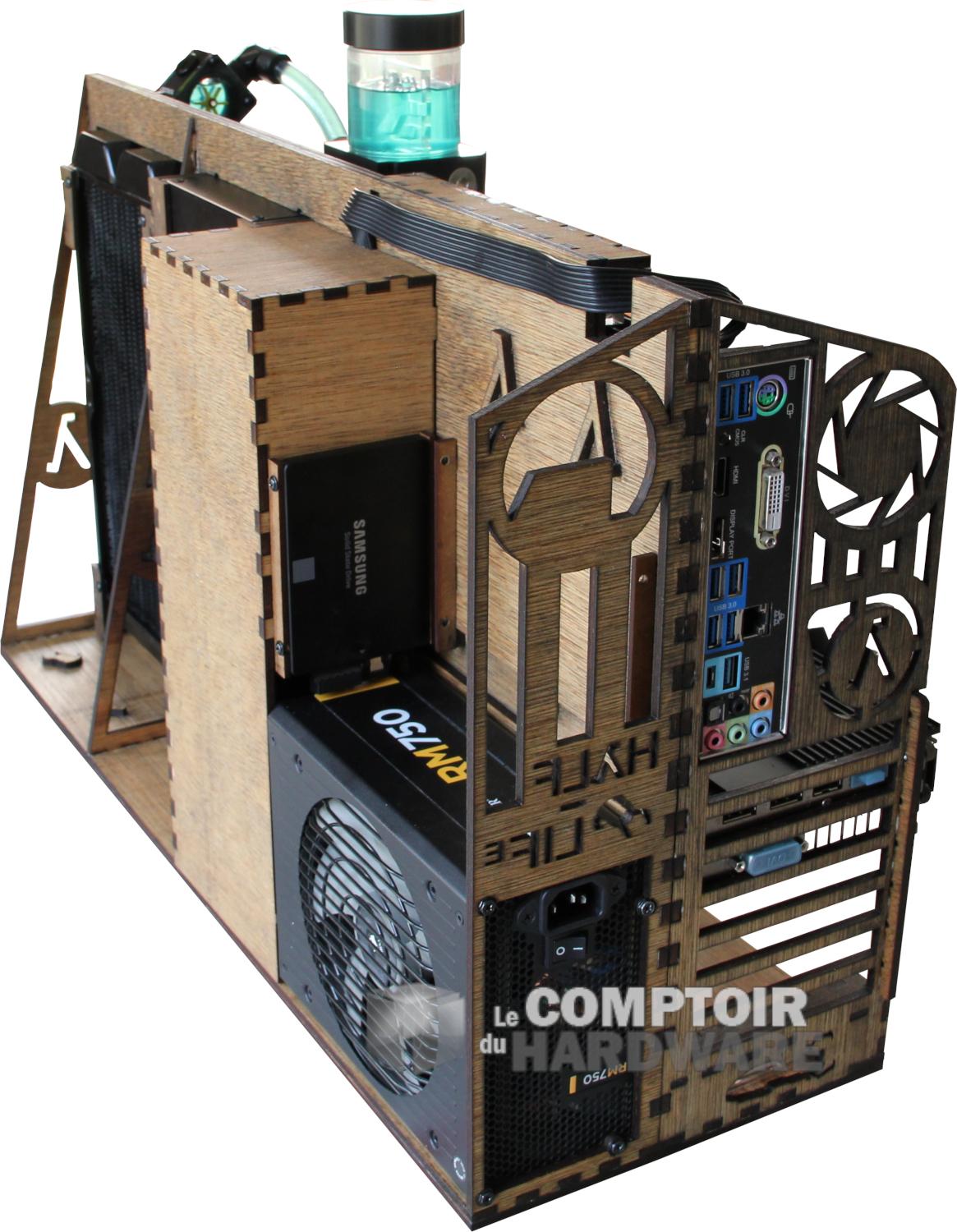

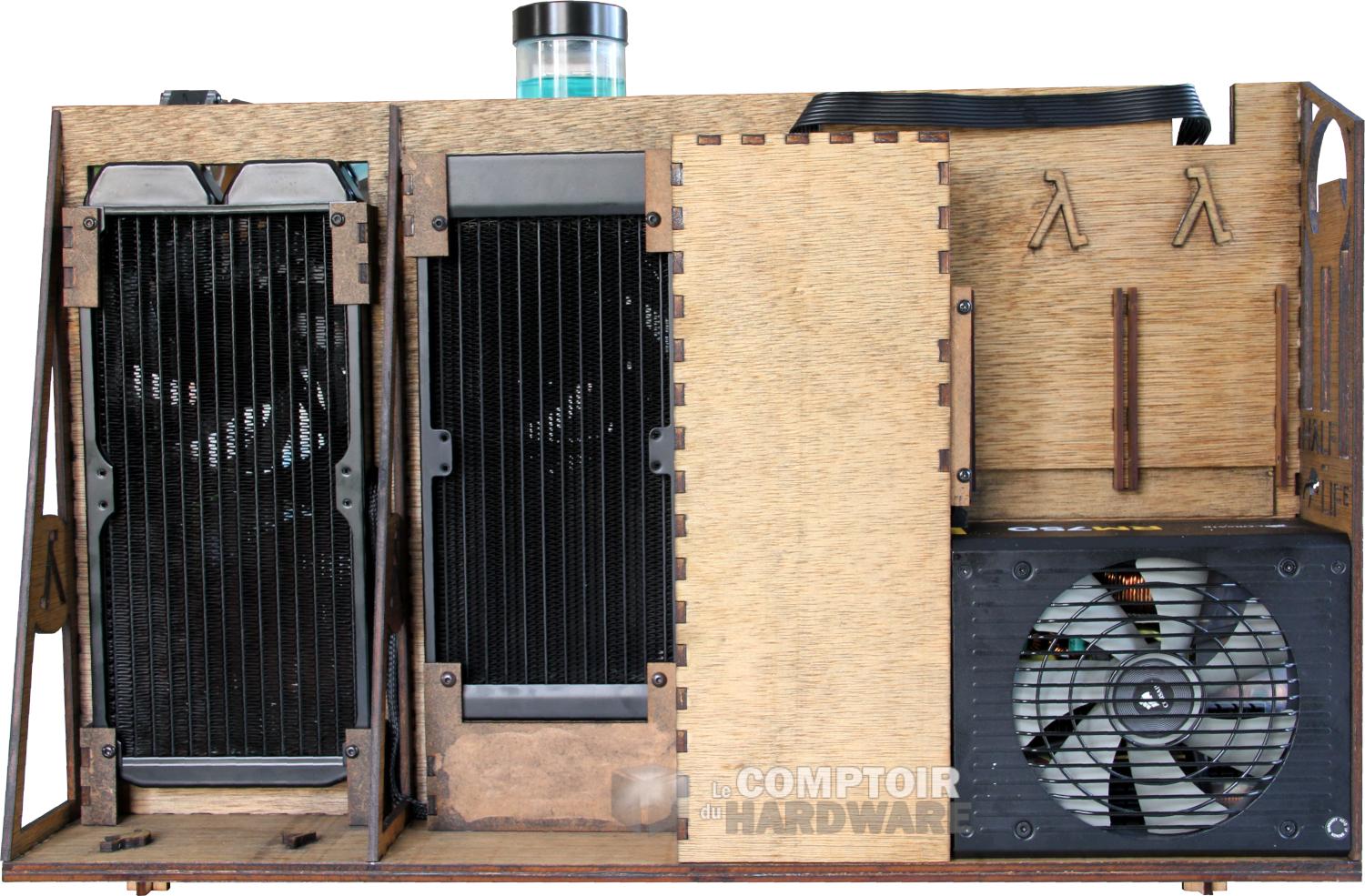

Vu de dos [cliquer pour agrandir]

Pour les plus courageux, il y a un dark side...



Le climax est atteint une fois le bête posée dans son environnement naturel (et une fois les fuites épongées) ; les 63 cm du bouzin (pour 12 kg tout plein fait) ne posant pas de problème d'encombrement, la question pouvant par contre se poser durant les futurs déménagements...

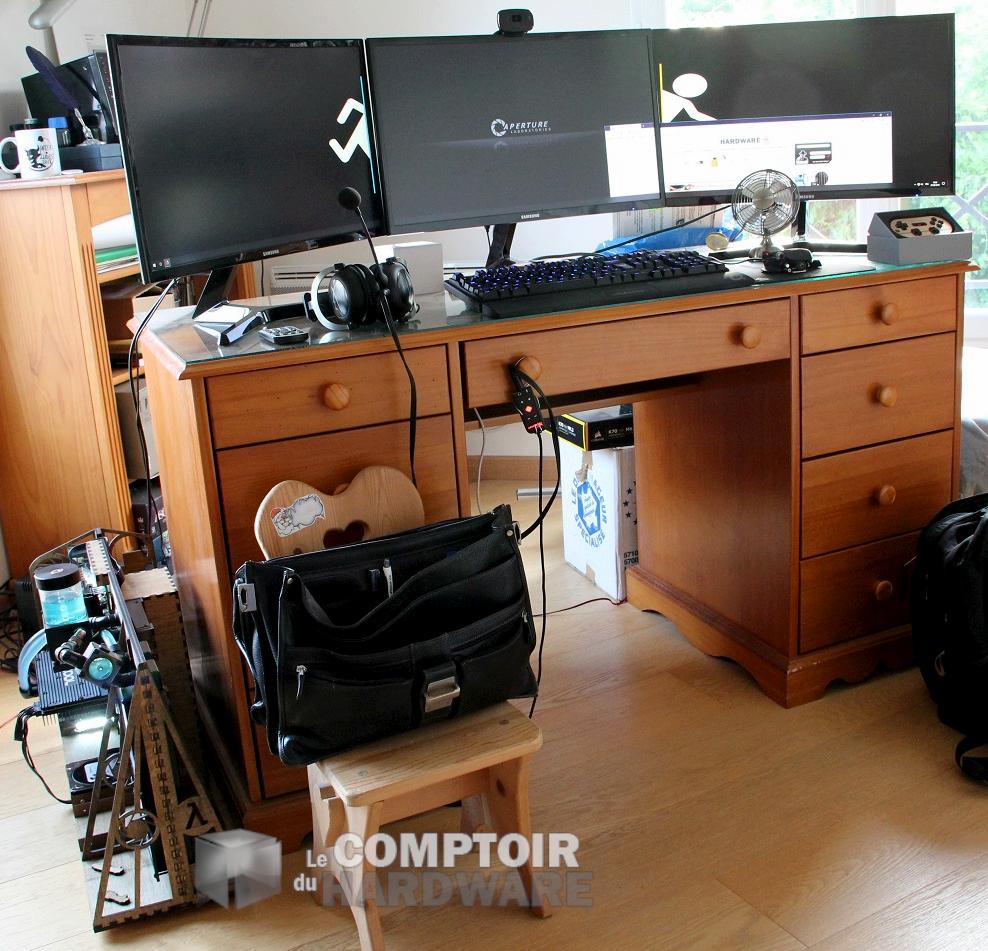

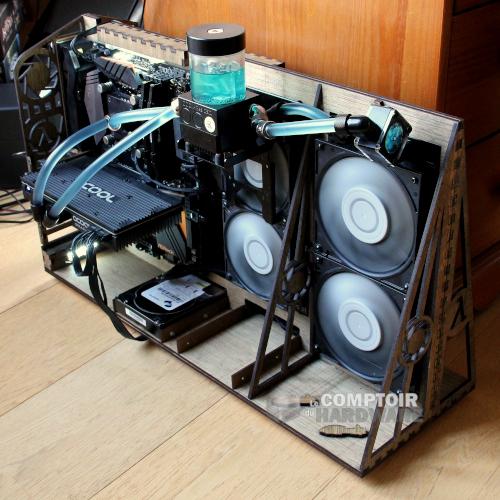

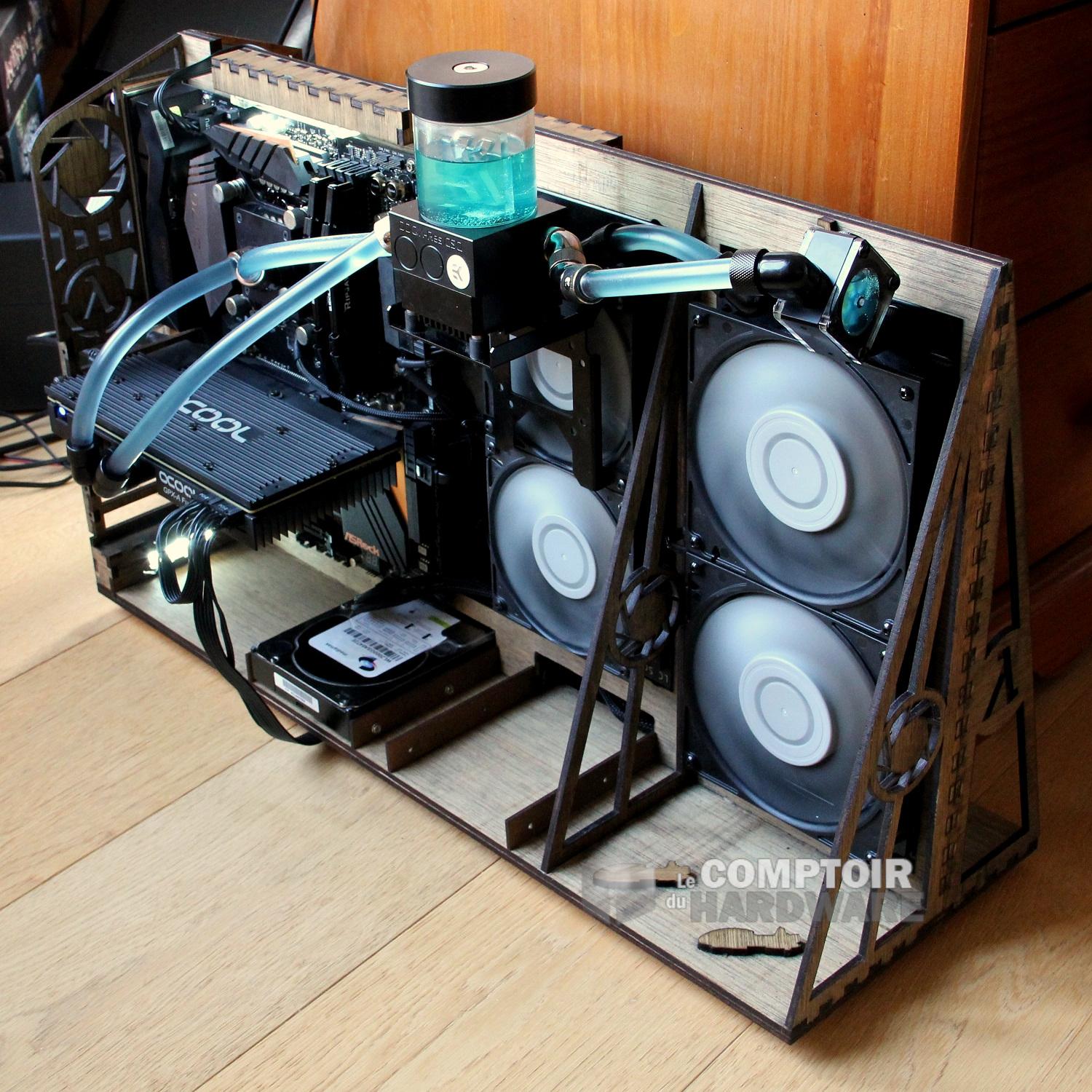

Le bouzin en marche [cliquer pour agrandir]Le setup complet [cliquer pour agrandir]

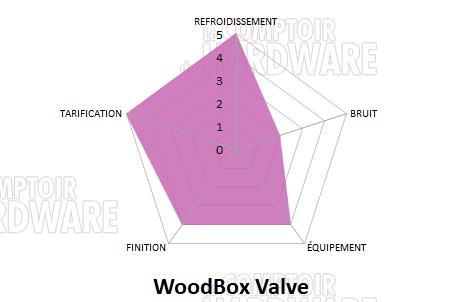

nico boitier notation

Le verdict (ou pas !)

En pure pastiche des tests du comptoir, voici une courte auto-évaluation-congratulation de mes impressions concernant le bouzin fini. Niveau tarif, il a tout de même fallu une bonne cinquantaine d'euro pour l'okoumé et les produit de finition, mais le rendu du custom vaut tout l'or du monde, n'est-ce pas ? Le refroidissement est impeccable, sans surprise, quoiqu'un petit ventilateur pour assurer un flux d'air sur le chipset ou les VRM puissent être utile en cas de canicule. Sans porte latérale, l'isolation phonique est par contre inexistante, et les grognements du disque résonnent dans le bois faute d'absorbant phonique (manque de place pour intercaler des patins). Chacun voit midi à sa porte, mes accès disques sont suffisamment rares pour ne pas être dérangeants jusqu'alors. Pour finir avec l'équipement, on pourra citer l'absence de baie 5.25" ou 3.5", mais les 3 emplacements 2,5" et les 2 3,5" suffiront à m'assurer une durée de vie convenable, c'est donc une fois encore en toute mauvaise foi connaissance de cause que cette note est attribuée ! A quand le vrai passage chez Thierry ?



Après de longues heures de travail, voici donc le terme de cette œuvre comptoiresque. Au total, la réalisation aura duré un bon jour et demi, sans compter les retouches ultérieures, auxquelles s'ajoute une bonne cinquantaine d'heures de modélisation. Le plans seront disponibles gratuitement sur un site de partage de modèle 3D si jamais une âme charitable se sentait de réaliser une version plus compacte à base de ventirad par exemple, le plus complexe résidant dans la recherche d'une découpeuse. Avis aux amateurs ?



Ce mod est à but strictement personnel et n'est sponsorisé par aucune marque. Du DIY d'un des piliers du Comptoir, que nous avons eu l'idée de vous faire partager tant pour l'aspect bricolage accessible à tous, que pour d'éventuelles suggestions qui pourraient faire avancer le schmilblick ! D'avance, merci pour vos commentaires & contributions.
