Hard du hard • Anatomie d'une alimentation xTX
l'alim du bonheur par heden
seasonic 660xp à poil
bequiet l8600w à poil
bequiet sfx2 400w à poil
coolermaster v550 à poil
silverstone st70f à poil
silverstone st75f à poil



• Quelques exemples de boîtiers à oilp

Et pour terminer ce dossier sur les alimentations à découpage, nous avons choisi de vous montrer quelques clichés qui exposent la conception de plusieurs modèles récents du marché à travers leurs circuits et leurs composants.





l'alim du bonheur par heden [cliquer pour agrandir]

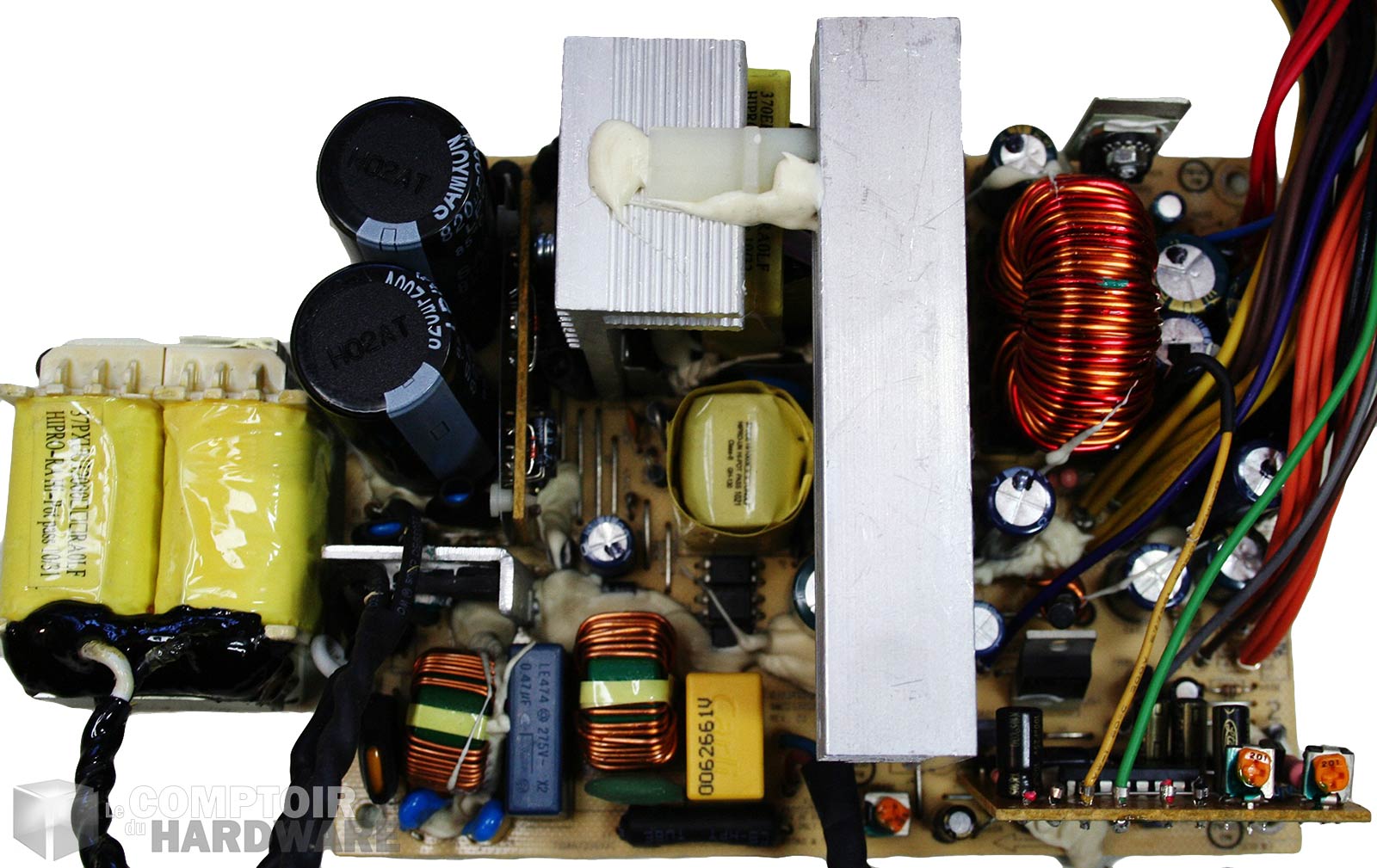

No name 300W : composants chinois démarqués, topologie à conduction directe basique, aucune modularité dans le design, un seul niveau de sécurité en rapport avec le rendement, du silicone injecté grossièrement autour de quelques composants sensibles aux vibrations, voilà à quoi il faut s'attendre de la part de ces boîtiers bon marché chez qui longévité ne rime pas franchement avec fiabilité !





seasonic 660xp à poil [cliquer pour agrandir]

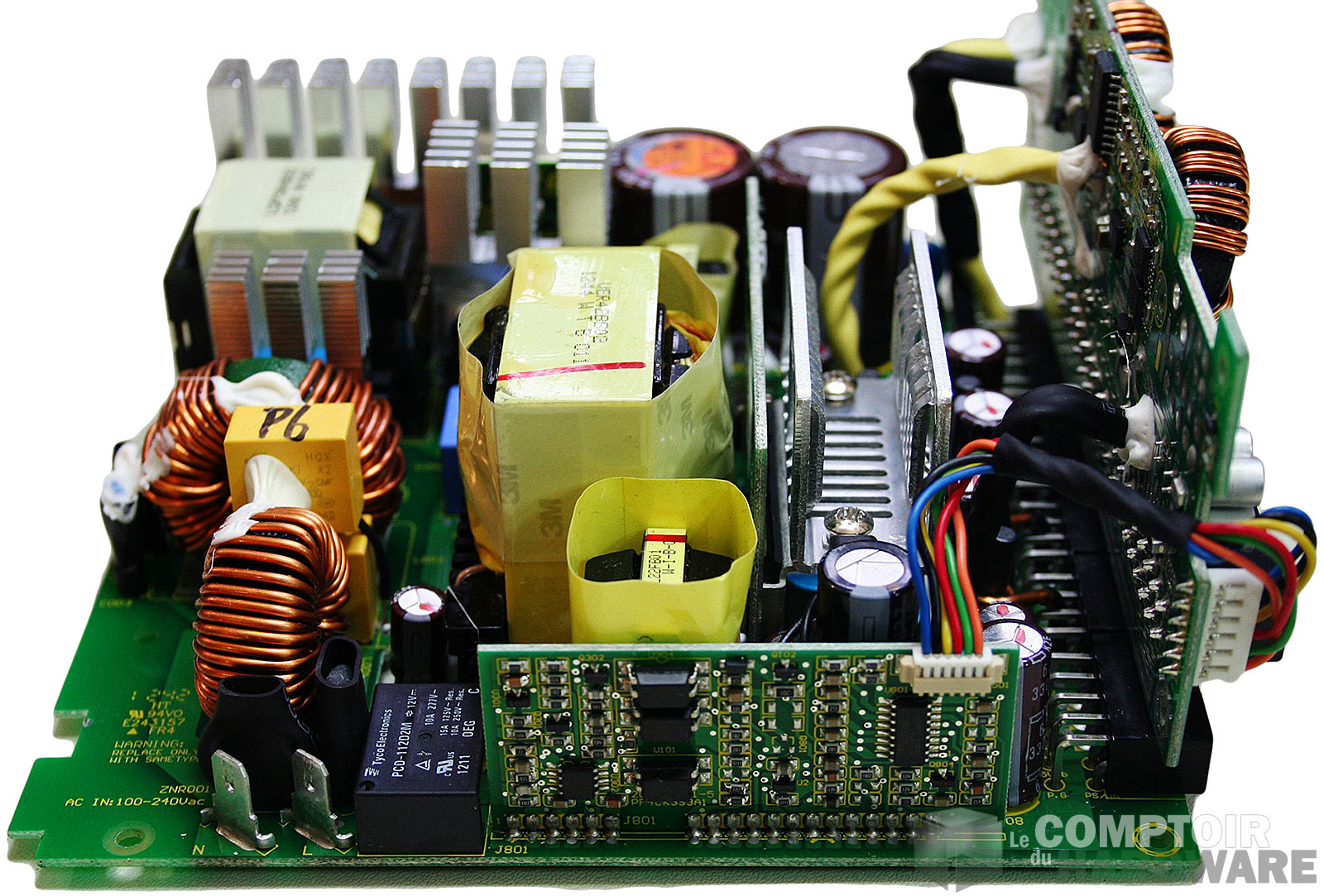

Seasonic 660XP : un choix de composants de haut vol, une architecture robuste et complexe, une qualité de fabrication irréprochable et un rendement qui flirte avec les 90% quand il le faut. Normal, on est bien dans du 80Plus Platinum...

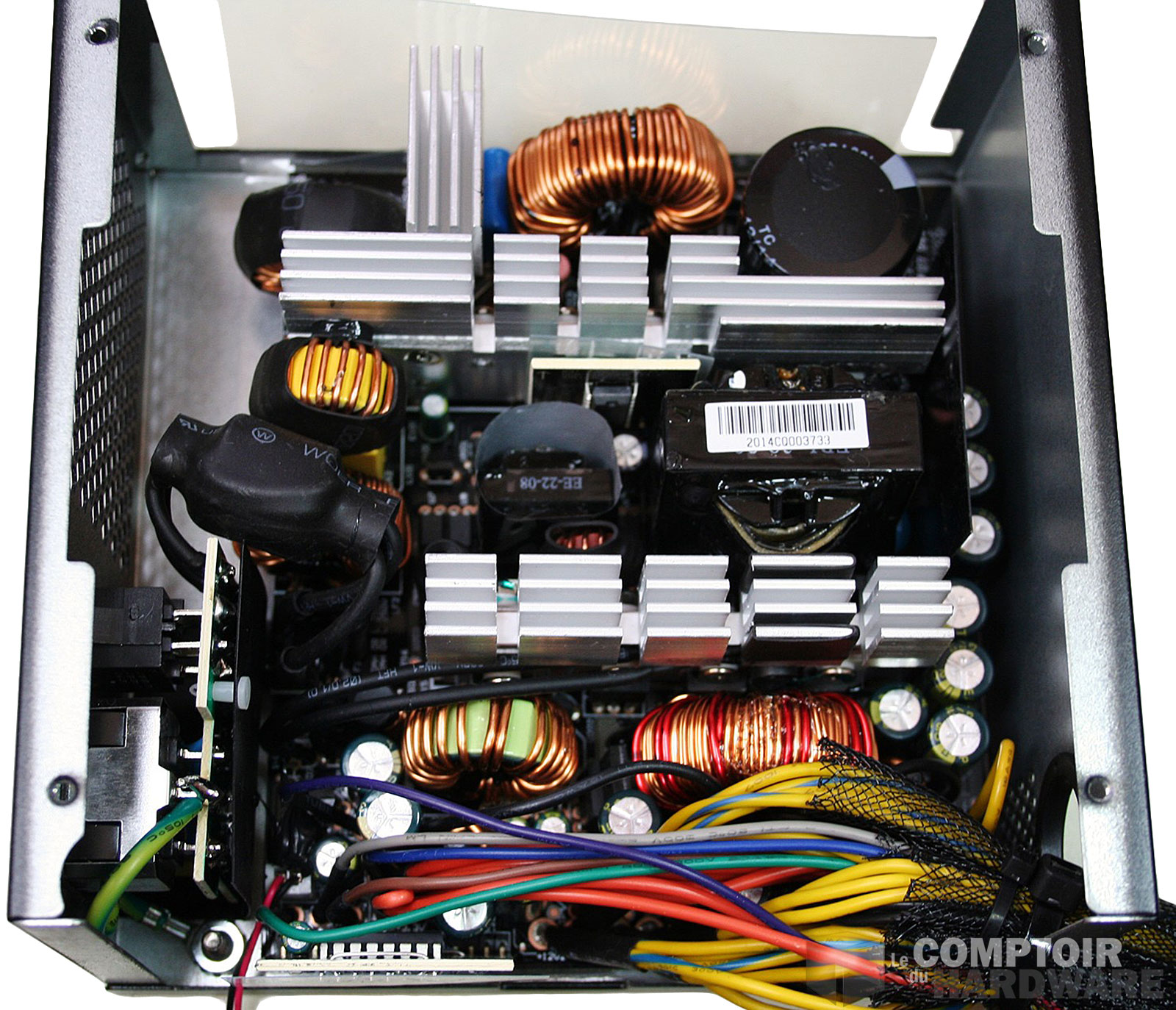

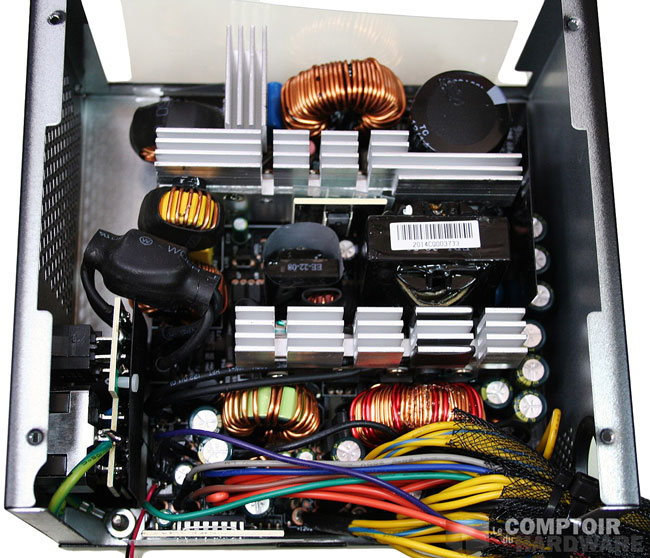

bequiet l8600w à poil [cliquer pour agrandir]Be Quiet ! L8-600W : une topologie en demi-pont bien équilibrée et une bonne qualité de fabrication pour une certification 80Plus Bronze.





bequiet sfx2 400w à poil [cliquer pour agrandir]

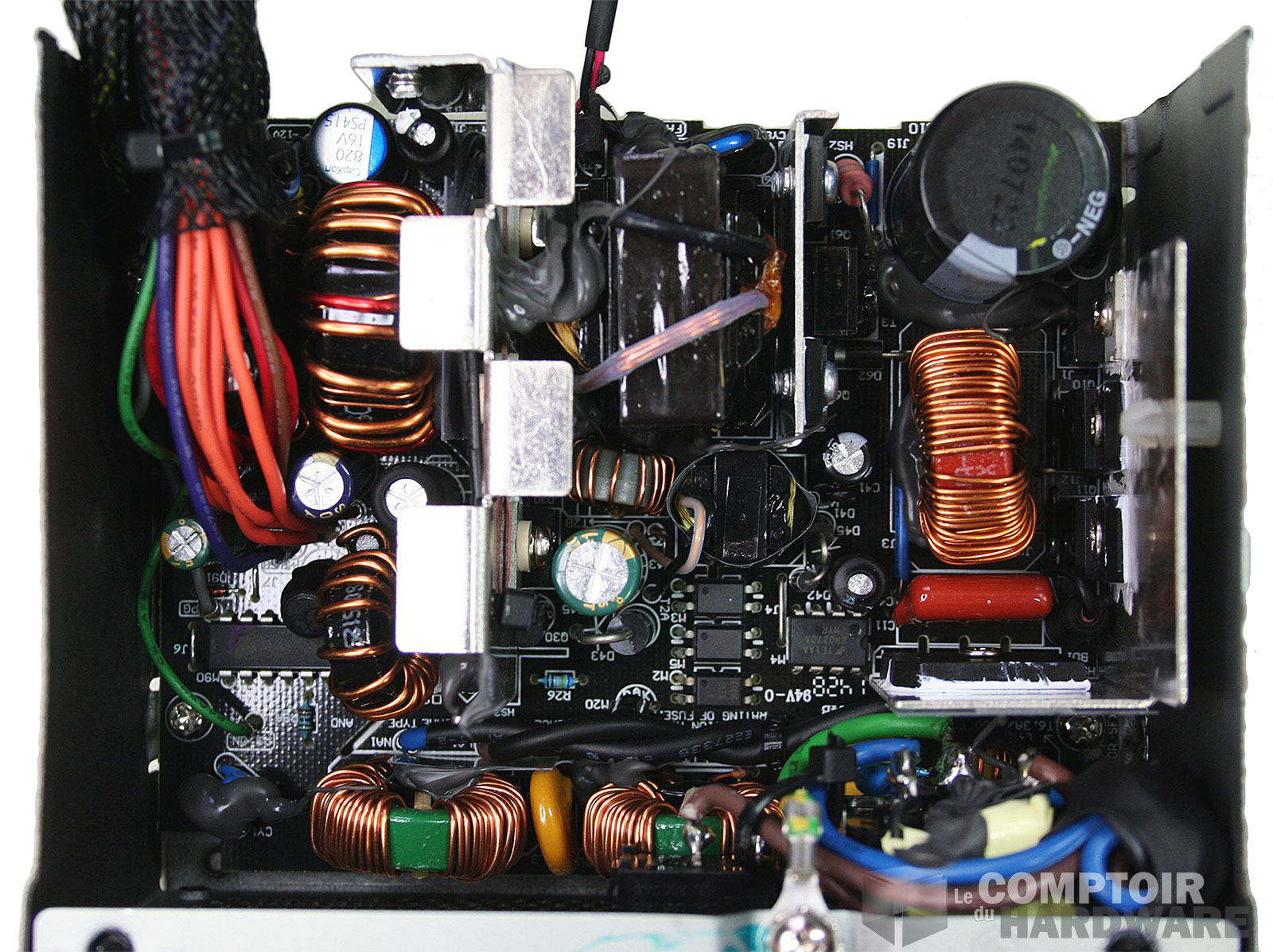

Be Quiet ! SFX Power 2 400W : topologie en demi-pont et gros effort au niveau de la qualité des composants de filtrage. Beaucoup de puissance concentrée sur une petite surface certifiée 80Plus Bronze



coolermaster v550 à poil [cliquer pour agrandir]

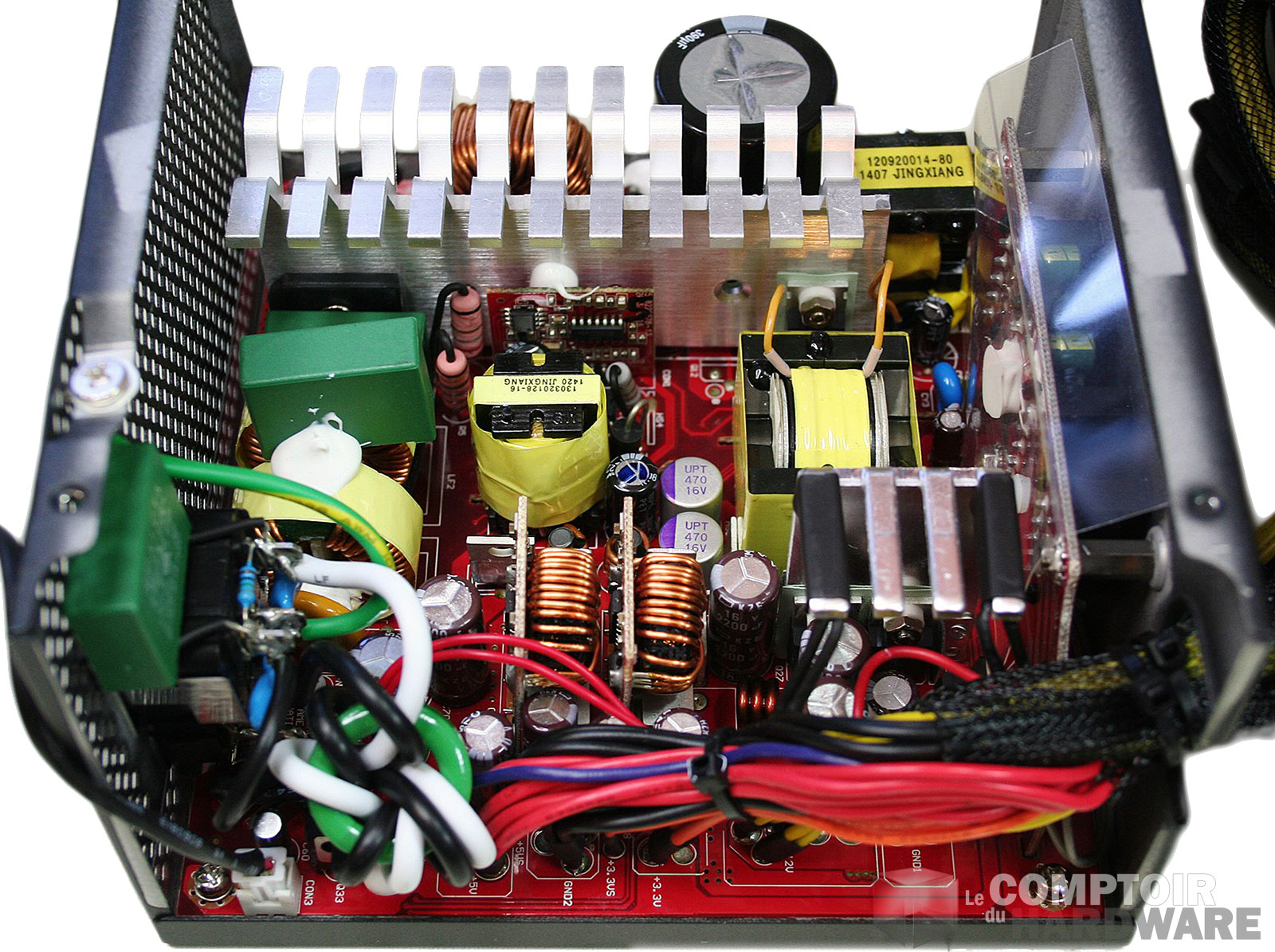

Cooler Master V550 : La certification Gold se ressent rapidement en observant sa construction, disposition assez aérée des composants, transformateur supplémentaire pour la gestion de la surcharge..





silverstone st70f à poil [cliquer pour agrandir]

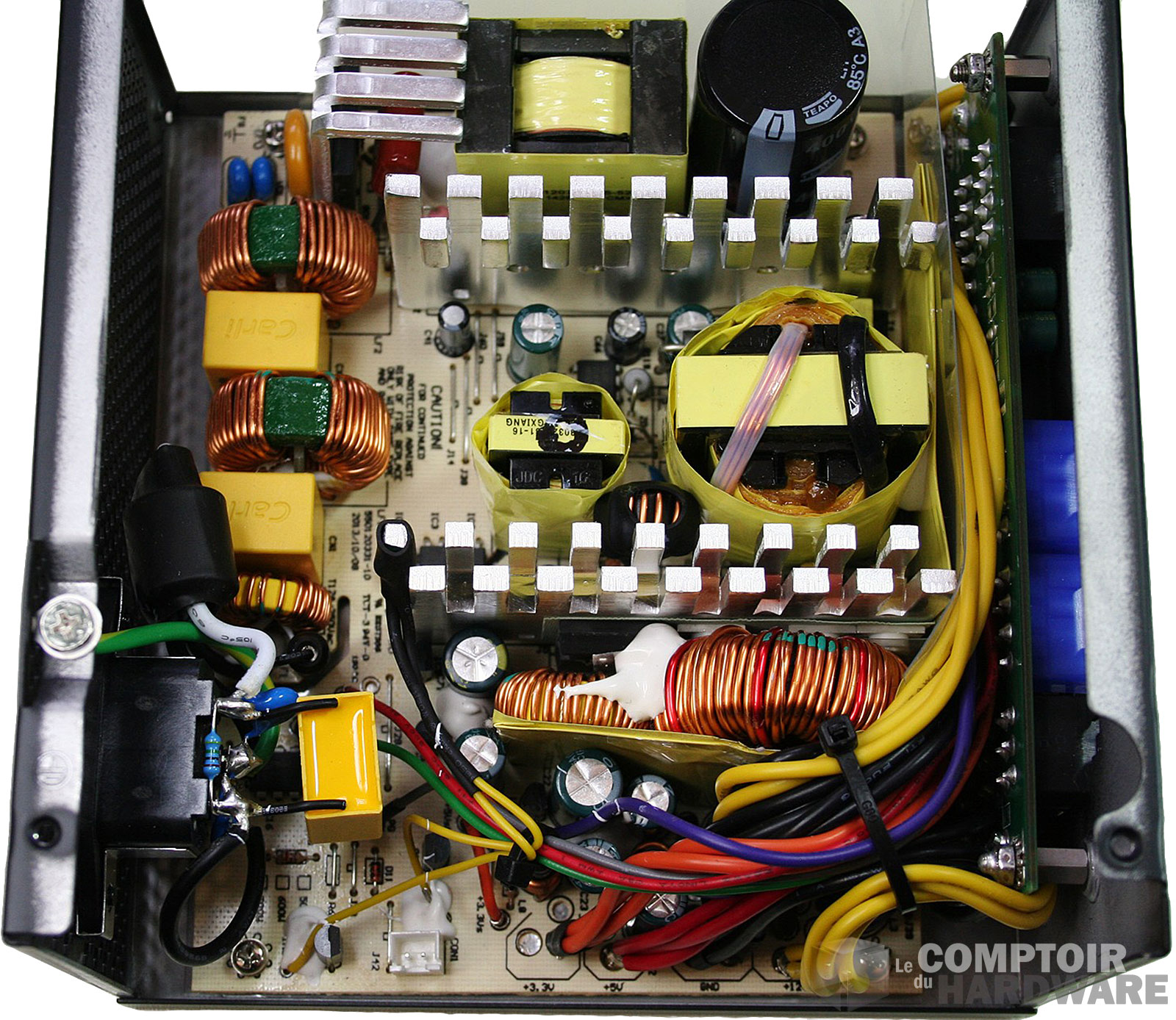

Silverstone ST70F : Design aéré et composants de premier choix à tous les niveaux pour ce boîtier modulaire de 700W dont le rendement est de 87% à pleine charge.



silverstone st75f à poil [cliquer pour agrandir]

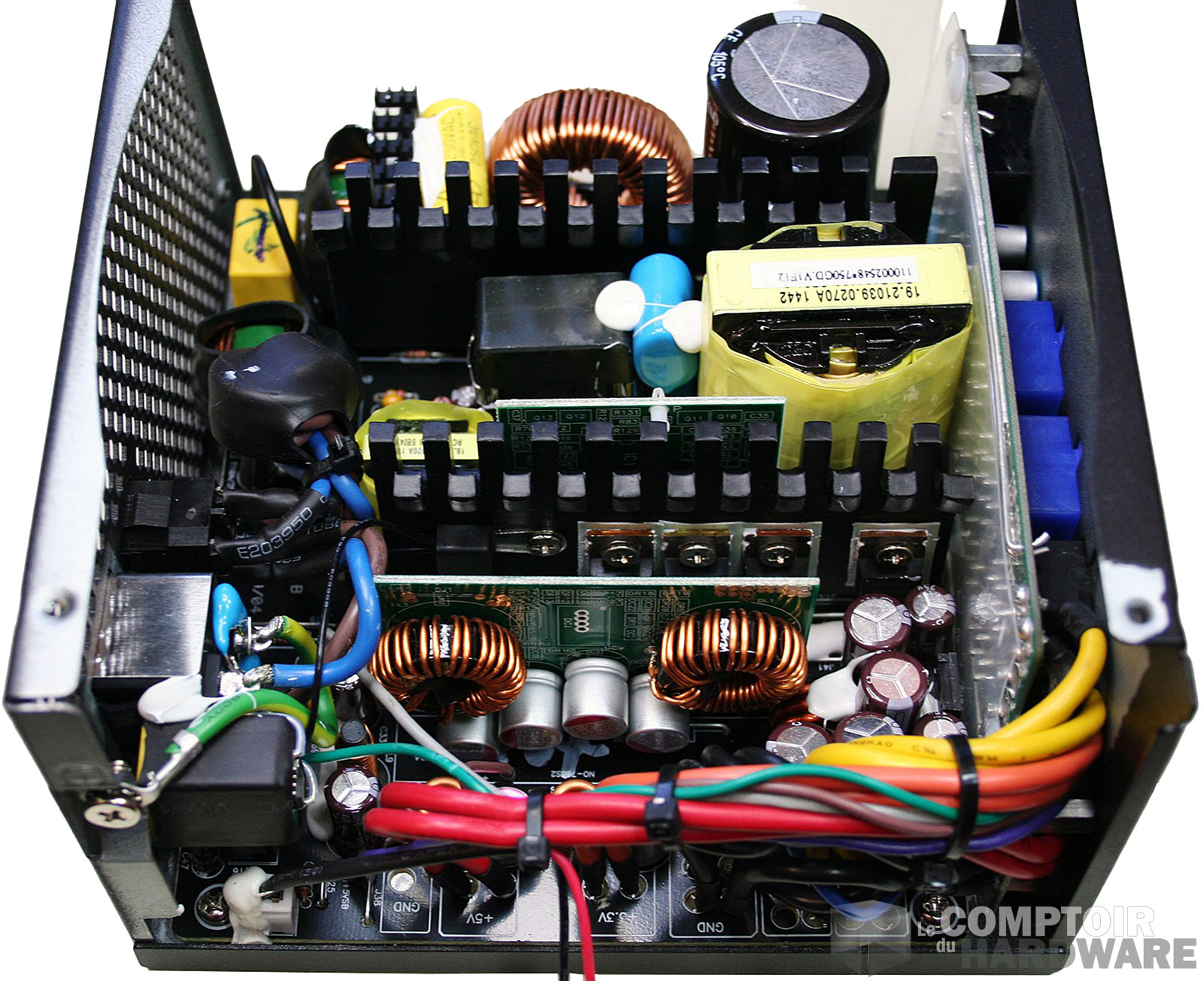

Silverstone ST75F : Imposante densité de composants de grande qualité dans ce design modulaire qui a abouti à une certification 80Plus Gold. Rien n'est laissé au hasard au niveau de la répartition de la charge entre les transformateurs.




deus ex silicium

Article réalisé en collaboration avec Deus Ex Silicium
