• Performances : Et alors, ça poutre ?

Pour illustrer les performances, on reprend la même recette que dans les tests précédents et on vous présente ça sous forme d'un indice. Celui-ci est issu d'une équation savante imaginée par nos soins, dans laquelle les différents résultats des benchs cités dans la partie protocole sont traités de manière à obtenir une valeur représentative des performances générales de la carte. L'ASRock Z170 Gaming-ITX/ac obtient donc un score de 84 en stock et de 101 une fois overclockée. Les performances sont au rendez-vous sans mauvaise surprise. 1er test sur une plateforme Z170 oblige, pour le moment pas de comparaison directe à vous proposer, mais des tests préliminaires indiquent de plages comprises entre 86-96 et 94-105.



indice performances z170gaming ac





• Test de la solution Audio : la petite nous caresse-t-elle les feuilles ?

Pour tester la solution audio, on utilise le soft RMAA en version Pro et une boucle fermée. Après réglage des paramètres des différents tests sur une plage de 20 Hz/20000 Hz, plage de fréquences audibles pour l'oreille humaine, nous positionnons toujours en face notre bonne vieille carte son ASUS XONAR Essence STX, afin d'avoir des mesures comparatives avec une solution haut de gamme et un vrai son bien péchu.

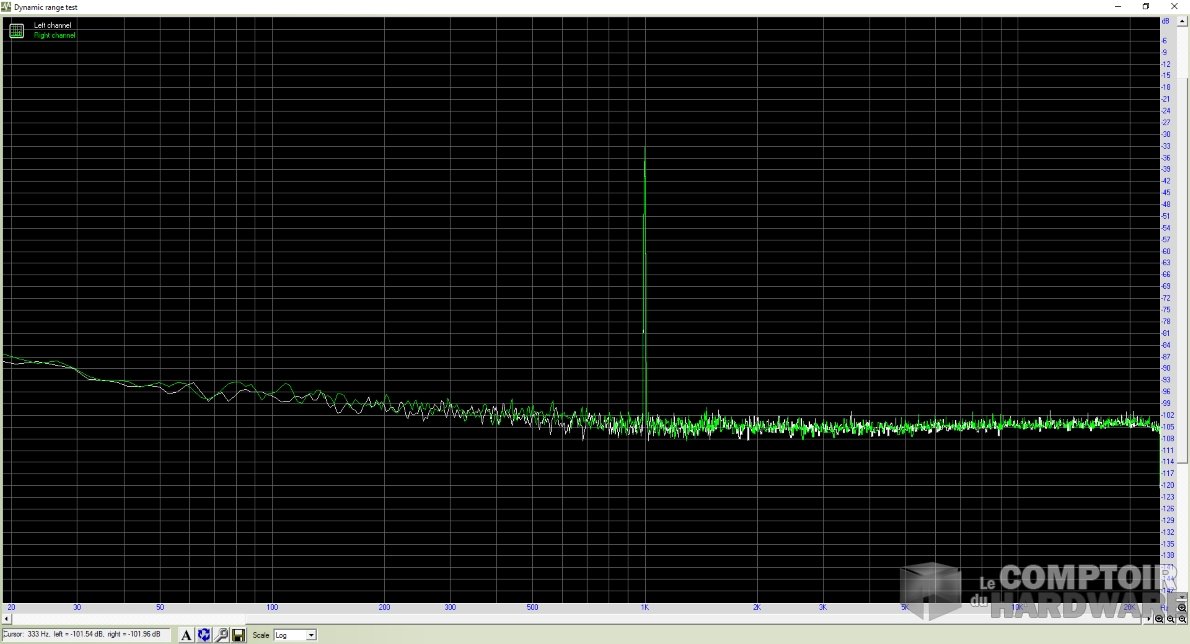

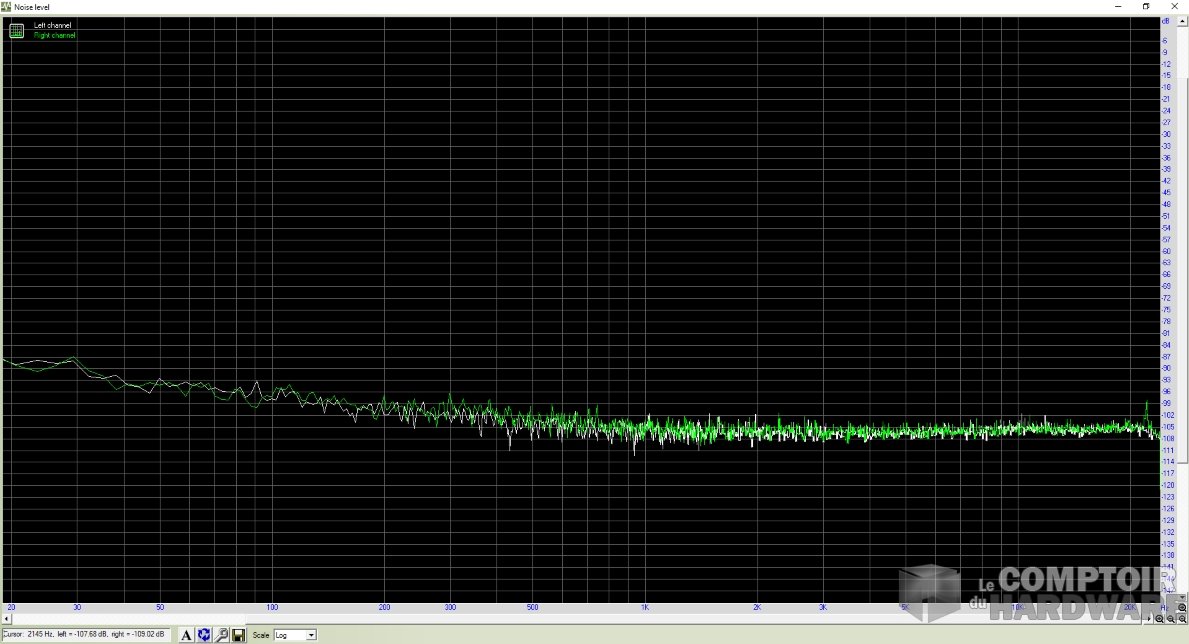

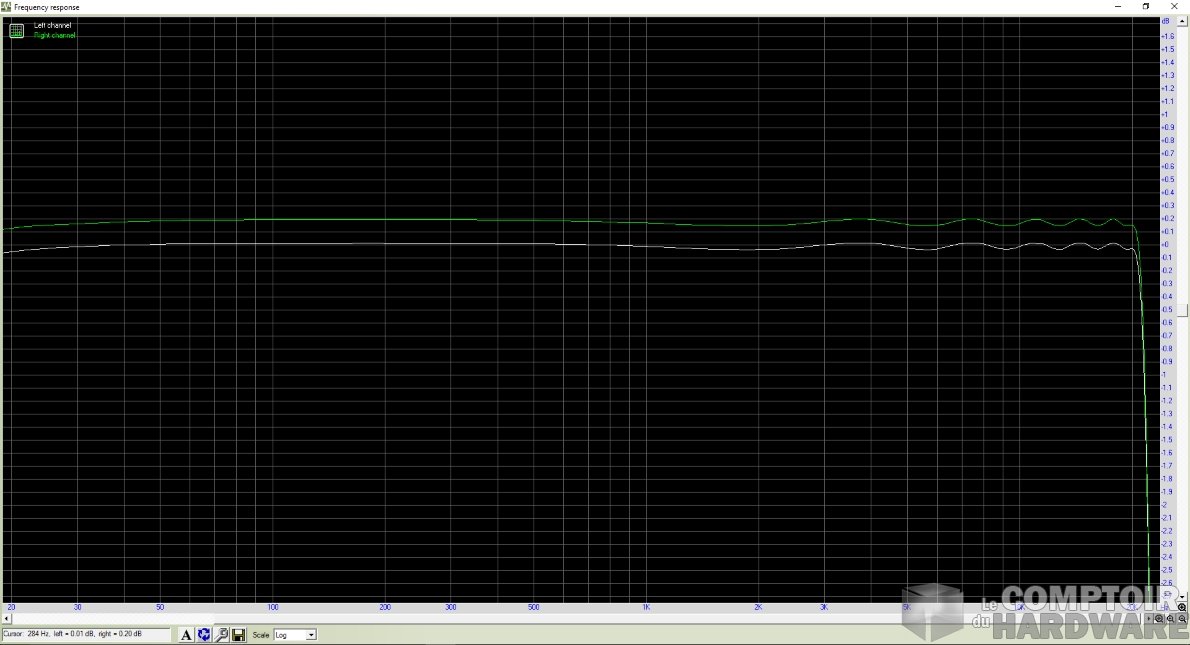

Réponse en fréquence [cliquer pour agrandir]Niveau de bruit [cliquer pour agrandir]Gamme dynamique [cliquer pour agrandir]

Réponse en Fréquence - Niveau de Bruit - Gamme dynamique



La réponse en fréquence permet de mesurer les réactions de la carte sur tout le spectre sonore. Dans le meilleur des mondes, les courbes devraient être parfaitement droite de bout en bout, et superposées l'une sur l'autre. A défaut d'être "parfaite", la variation présentée par la courbe est clairement inaudible puisque de l'ordre de 0,2 dB. Il en va de même pour le décalage droite/gauche qui, bien que présent, reste inférieur à 0,1 dB.



Le niveau de bruit est presque parfait au dessus d'1 kHz, mais on note que les fréquences des graves ont droit à des valeurs plus proche des -90 dB, ce qui est bien... mais pas top. La gamme dynamique est remarquable. Avec plus de 100 dB, on est assuré d'avoir un véritable écart entre sons faibles et sons forts.

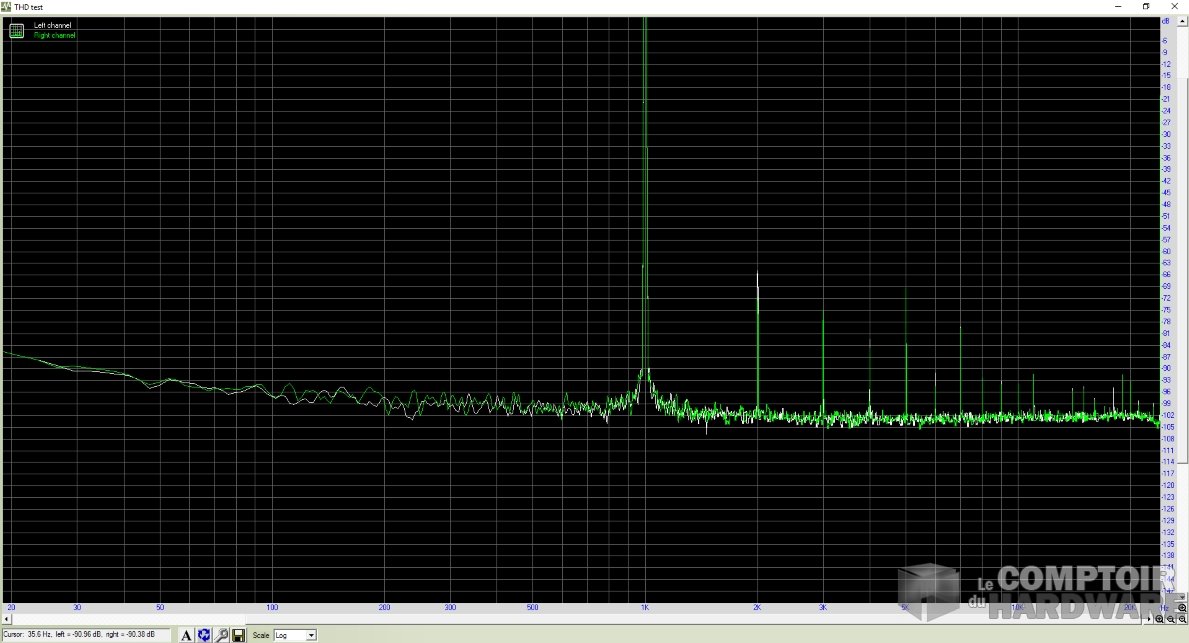

THD [cliquer pour agrandir]IMD [cliquer pour agrandir]

THD - Distorsion d'intermodulation



Le THD (Total Harmonique Distortion) est très bon aussi, avec une distorsion mesurée de 0,0038%, le signal est donc correctement traité. La source sonore sera donc très bien restituée.

L'IMD (Intermodulation Distortion) représente la capacité des amplificateurs opérationnels de sortie à amplifier correctement le signal d'entré sans le déformer. On envoie donc un signal sur deux fréquences pour vérifier qu'elle n'harmonisent pas. Si la fréquence 7 kHz ne montre pas de défaut, le 70 Hz présente trois harmoniques bien visibles à 140 Hz, 180 Hz et 300 Hz, preuve que la carte ne gère pas parfaitement le traitement des graves.



TestsASRock Z170 Gaming-ITX/acASUS XONAR Essence STX
Frequency response (from 20 Hz to 20 KHz), dB : +0.20, +0.13 -0.14, -0.29
Noise level dB(A) : -100 -112.6
Dynamique range, dB(A) : 100.2 112.8
THD, % : 0.0038 0.0005
IMD + noise, % : 0.0093 0.0008
Stereo crosstalk, dB : -97.6 -100.1



La gestion du son est assez moyenne, compte tenu des standards actuels, ce qu'une utilisation classique ne saurait véritablement révéler vu le faible niveau des défauts mis en avant. Que ce soit en écoute de musique, en lecture de médias ou dans les jeux, la partie son de cette carte mère devrait suffire au plus grand nombre, sans pour autant briller face à aux cartes spécialisées.



• Verdict

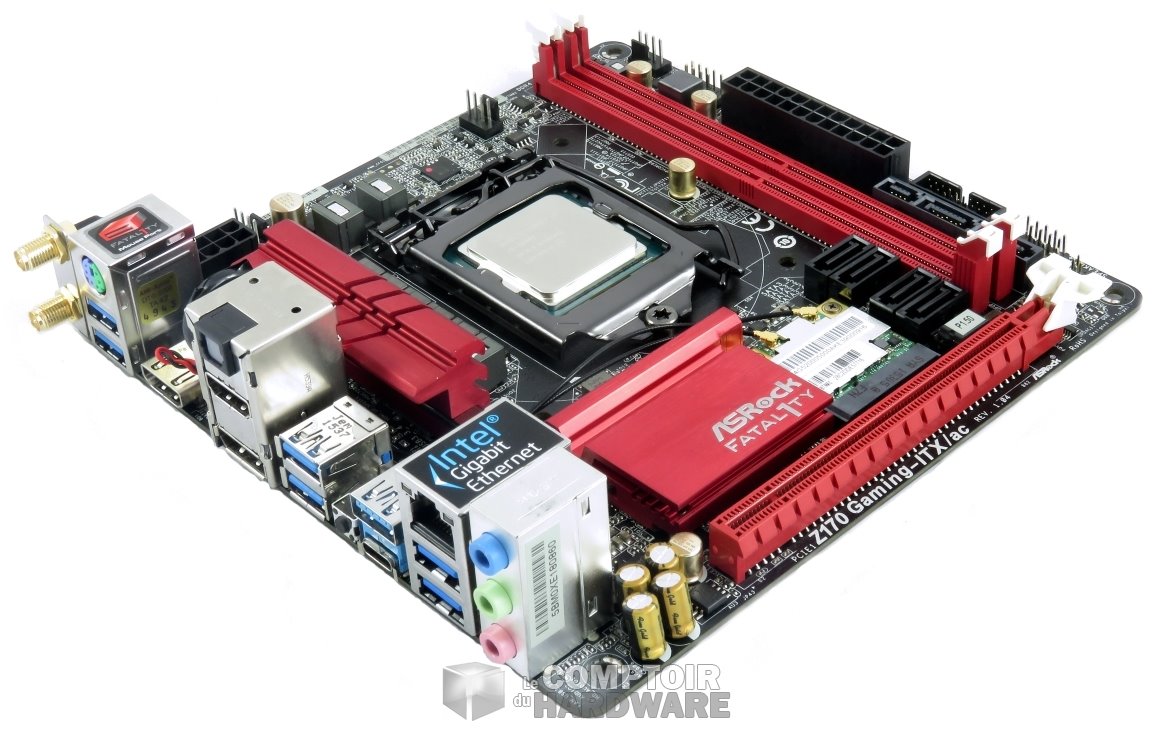

En rouge et noir ! [cliquer pour agrandir]

En rouge et noir exilerait-elle sa peur ?

Pour le design, ASRock a fait dans le standard, un peu de rouge et noir et basta. Hormis la pile collée sur les connecteurs I/O arrière et le port M2 sur le dos de la carte (petit format oblige), le layout ne souffre pas de défauts.



L'équipement est complet pour une carte de ce format dans la catégorie gaming. Un chipset audio Realtek ALC1150, port M.2, USB 3.1 type-A et Type-C, Wifi, Bluetooth... Pas de folie non plus, on retrouve la même chose chez la concurrence.



Côté soft ?

Le BIOS est relativement bien fait, les options sont nombreuses (parfois trop), les plages de tensions suffisantes et la navigation dans les différents menus ne pose pas de problème. La copie aurait été encore meilleure si celui-ci ne plantait pas aussi souvent lorsque l'on trifouille dans les menus. Même combat concernant la suite logiciel F-Stream, c'est esthétique, pratique, mais ça plante dans le menu le plus important : "OC tweaker". C'est dommage, mais pour l'un comme pour l'autre, une petite mise à jour pourrait résoudre le problème.

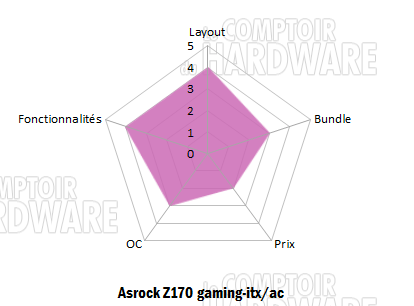

z170 gaming itx ac results radar

Est-ce que ça poutre ?

Question performance pure, aucun problème. La carte se comporte très bien et les résultats en benchs sont bons. Même chose pour l'overclocking, le mode automatique fonctionne très bien et en manuel, même si certains bugs BIOS ou soft ne rendent pas la tâche facile, les résultats obtenus sont bons. Enfin la solution audio est dans la moyenne de ce qui se fait sur les cartes mères de cette catégorie, c'est correct tout en étant encore assez loin des performances d'une carte son haut de gamme.



Combien ça coûte ?

L'ASRock Fatal1ty Gaming-ITX/ac se trouve autour des 200€, c'est 20% de moins qu'une ASUS Maximus VIII Impact qui est mieux équipée mais c'est aussi plus cher que les sérieuses concurrentes que sont les ASUS Z170I Pro Gaming et MSI Z170I GAMING PRO AC. Pour ceux qui n'ont pas impérativement besoin d'un format Mini-ITX, elle aura aussi fort à faire pour rivaliser avec des cartes Micro-ATX et ATX que l'on trouve au même prix, voire moins cher.



comptoir_3stars.pngPour conclure, nous lui avons attribué la note de trois étoiles sur cinq. Malgré ses quelques bugs gênants, l'ASRock Z170 Gaming-ITX/ac donne de bons résultats en termes de performances. Son équipement est complet sans sortir des standards du segment et à 200€ le morceau la concurrence est rude. A ce tarif, il faudra compter sur les modèles des autres marques mieux équipés pour certaines moins chers pour d'autres, mais aussi, si le mini-ITX n'est pas un impératif absolu pour vous, sur les formats plus grands qui pour le même prix vous en donneront plus.




adobe gskill_40.png sandisk 40 corsair 40 intel_40.png asus 40

Nous remercions naturellement nos partenaires pour la mise à disposition du matériel de test.
