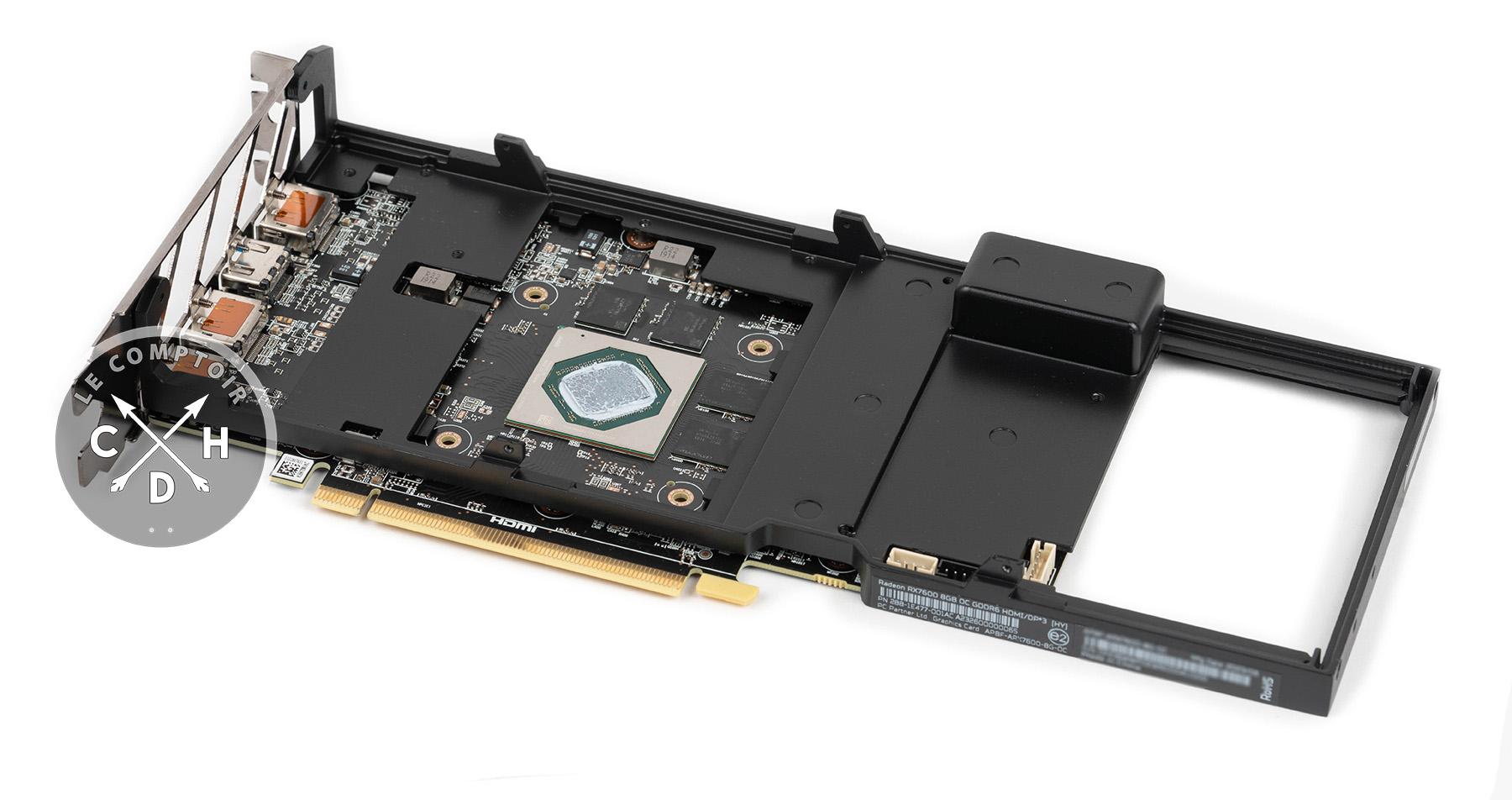

La carte, son radiateur et la plaque qui sert à rigidifier et refroidir le PCB

Test • Acer RX 7600 Predator Bifrost OC
La carte, son radiateur et la plaque qui sert à rigidifier et refroidir le PCB

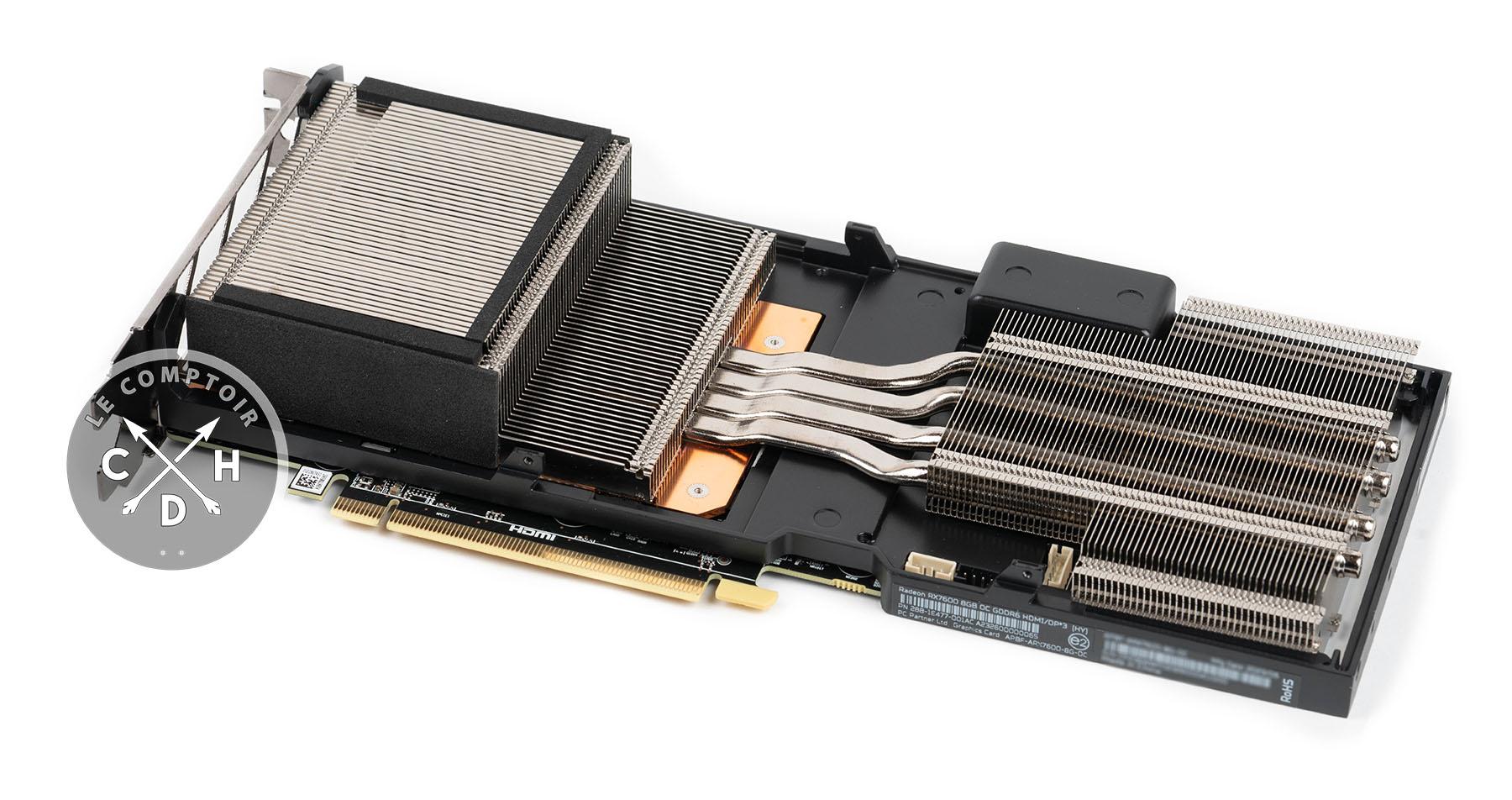

Le PCB avec juste son dissipateur

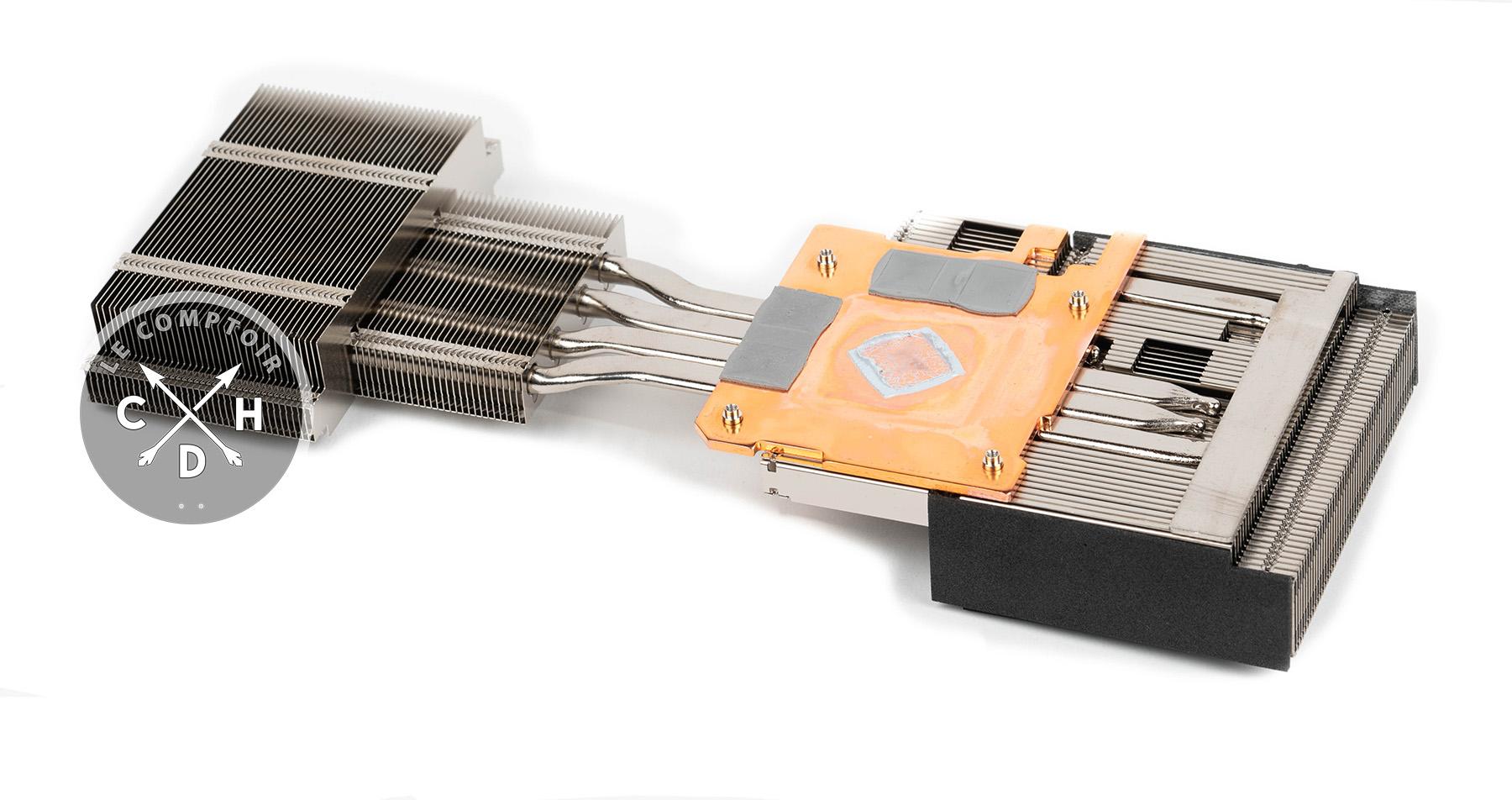

Et le radiateur sans rien

La caaaaaaarte

Une image vaut mille mots dit-on. Avec cette présentation vidéo en 2 minutes, voici donc l'équivalent de 3,6 millions de mots, avec des plans de kalitaÿ, une musique drama piano, du visu dans un setup, et des prises de son pour corréler les tests des pages suivantes.

La carte, son radiateur et la plaque qui sert à rigidifier et refroidir le PCB [cliquer pour agrandir]

Le PCB avec juste son dissipateur [cliquer pour agrandir]Et le radiateur sans rien [cliquer pour agrandir]

À poil, à poil, à poil !

Si l'on prend le temps de déshabiller la belle, on retrouve sous ses deux gros ventilateurs un radiateur en 2 parties. La première est située sous le ventilateur axial et est finalement relativement peu épaisse avec de généreuses entailles pour les connecteurs d'alimentation, de la ventilation et du rétroéclairage. L'autre groupe d'ailettes est bien plus conséquent, et orienté perpendiculairement au premier, afin que l'air propulsé par le blower le traverse de part en part. Cette seconde partie du radiateur est reliée directement à la base en cuivre du radiateur — qui refroidit aussi la mémoire — tandis que la première fait appel à 4 caloducs. Le tout est complété par une épaisse armature en aluminium qui refroidit l'étage d'alimentation et qui se repose surtout sur la radiation de chaleur puisqu'il ne dispose d'aucune ailette ni surface de contact avec le reste du dissipateur.

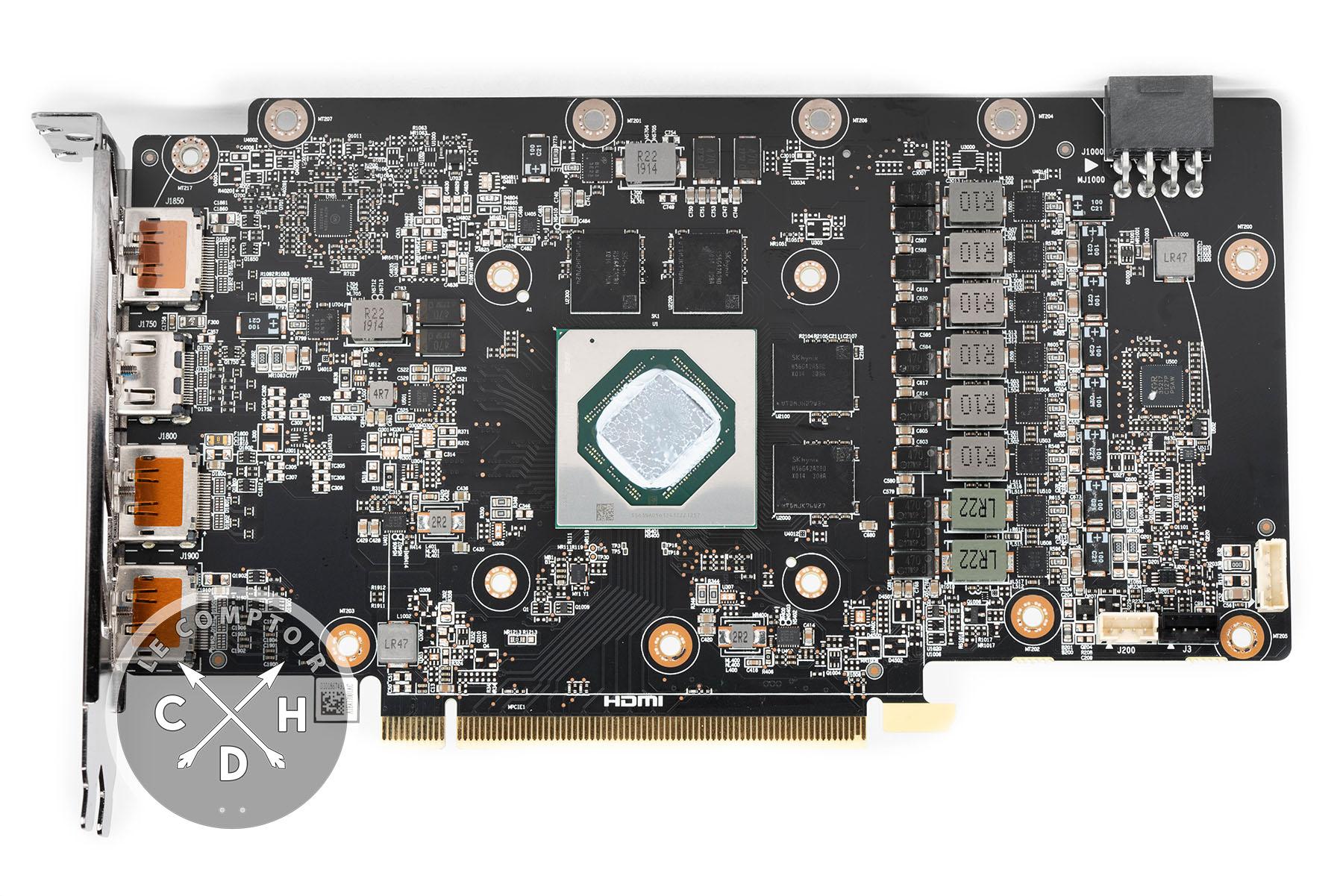

acer rx 7600 predator bifrost oc pcb

Le PCB n'est pas strictement identique à celui de la RX 7600 MBA — Made by AMD, soit l'équivalent d'une Founder's Edition en moins glamour — mais il en reprend le design général et les régulateurs de tension, avec une upgrade de composants. On a notamment le droit à des condensateurs plats. La GDDR6 est toujours d'origine SK Hynix.

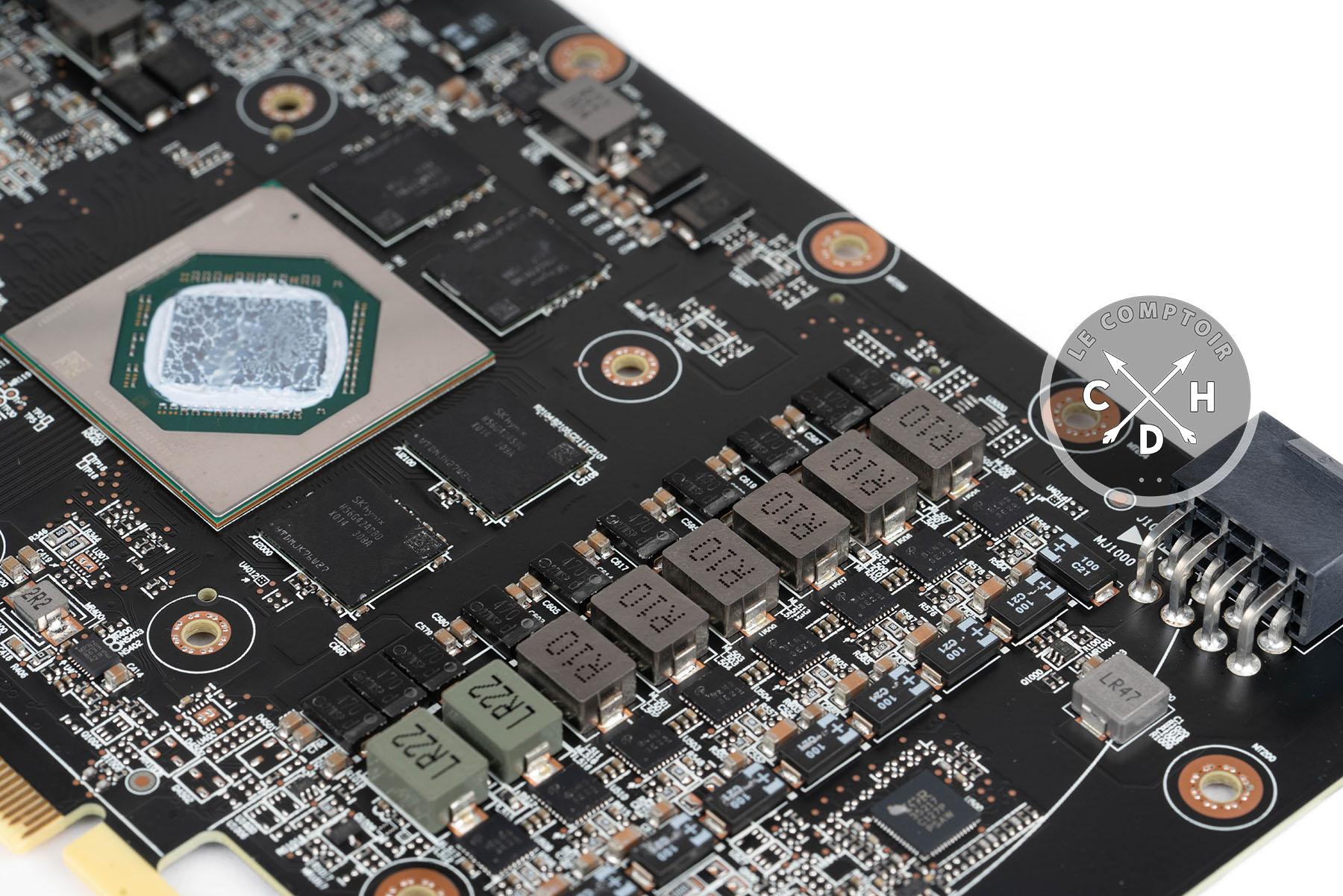

acer rx 7600 predator bifrost oc vrm
