• Fouille intégrale de la carte

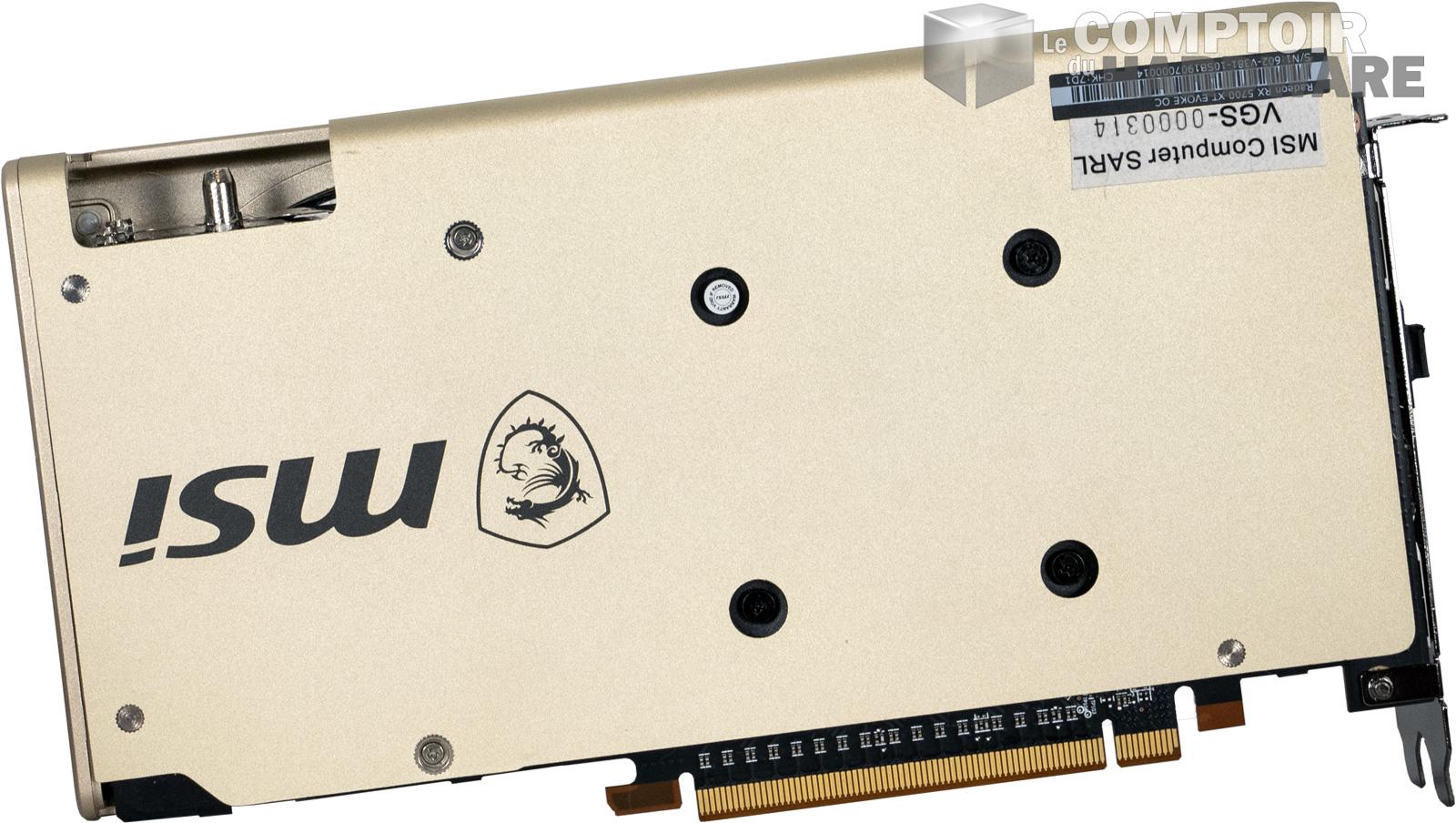

msi rx 5700 xt evoke - vue de face [cliquer pour agrandir]msi rx 5700 xt evoke - vue de dos [cliquer pour agrandir]

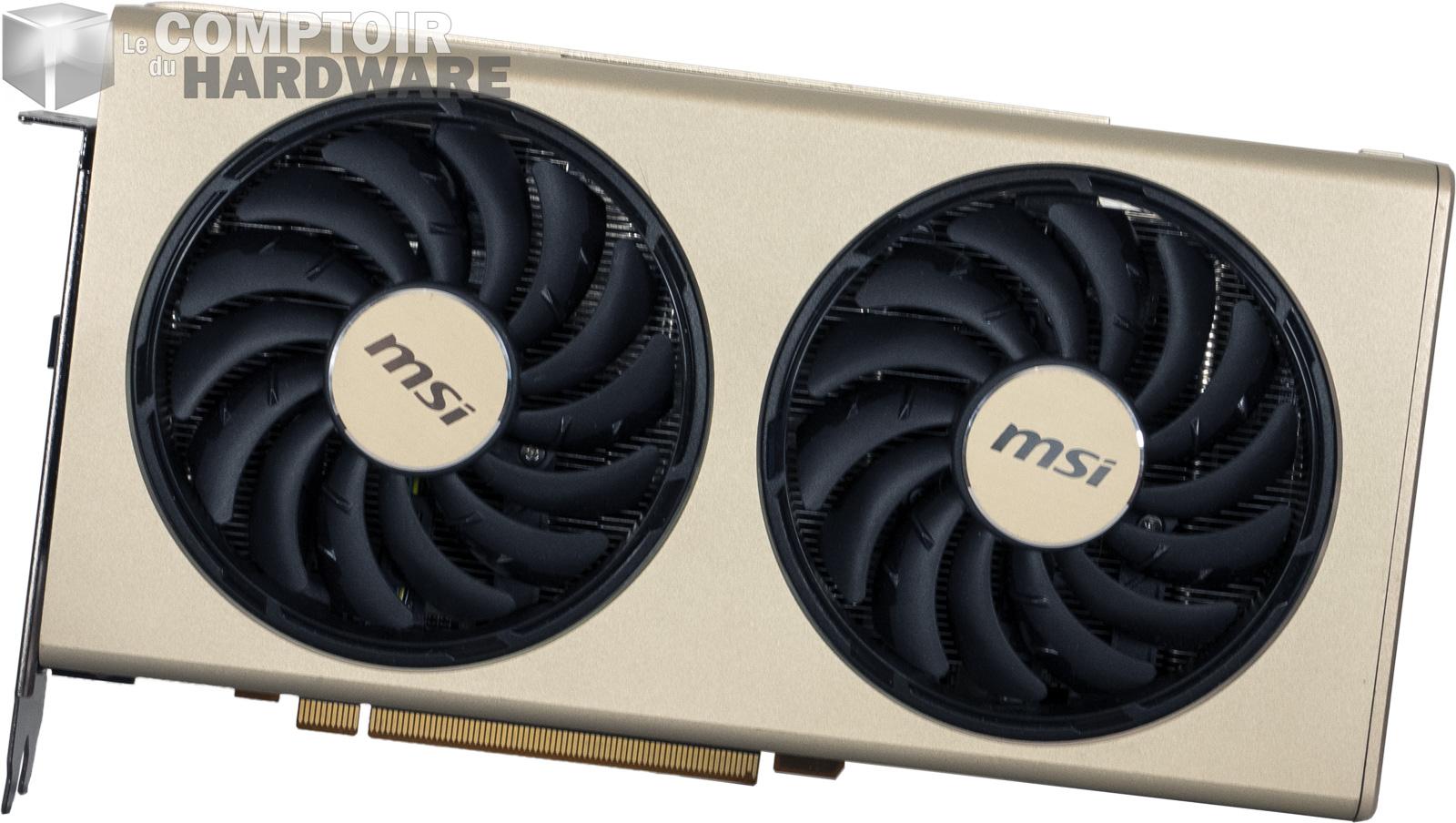

Comme d'habitude, fouille intégrale obligée avant de rentrer au comptoir pour cette jolie MSI RX 5700 XT Evoke dont le carénage fait plaisir aux yeux, bien loin des licornes qui inondent le marché de ces derniers temps. Le style aluminium anodisé à la peinture couleur champagne change totalement des orientations gaming traditionnelles et donne un côté plus luxueux qui a facilement sa place dans les concours de PC fait maison et des mods. Par contre, ce choix rend la carte assez massive et épaisse - ce qui a pour conséquence une carte très haute - alors qu'à première vue le radiateur n'est pas très gros... cependant sa faible longueur la rend utilisable dans les châssis de taille réduite.



msi rx 5700 xt evoke - vue détaillée du pcb de face [cliquer pour agrandir]msi rx 5700 xt evoke - vue détaillée du pcb de dos [cliquer pour agrandir]

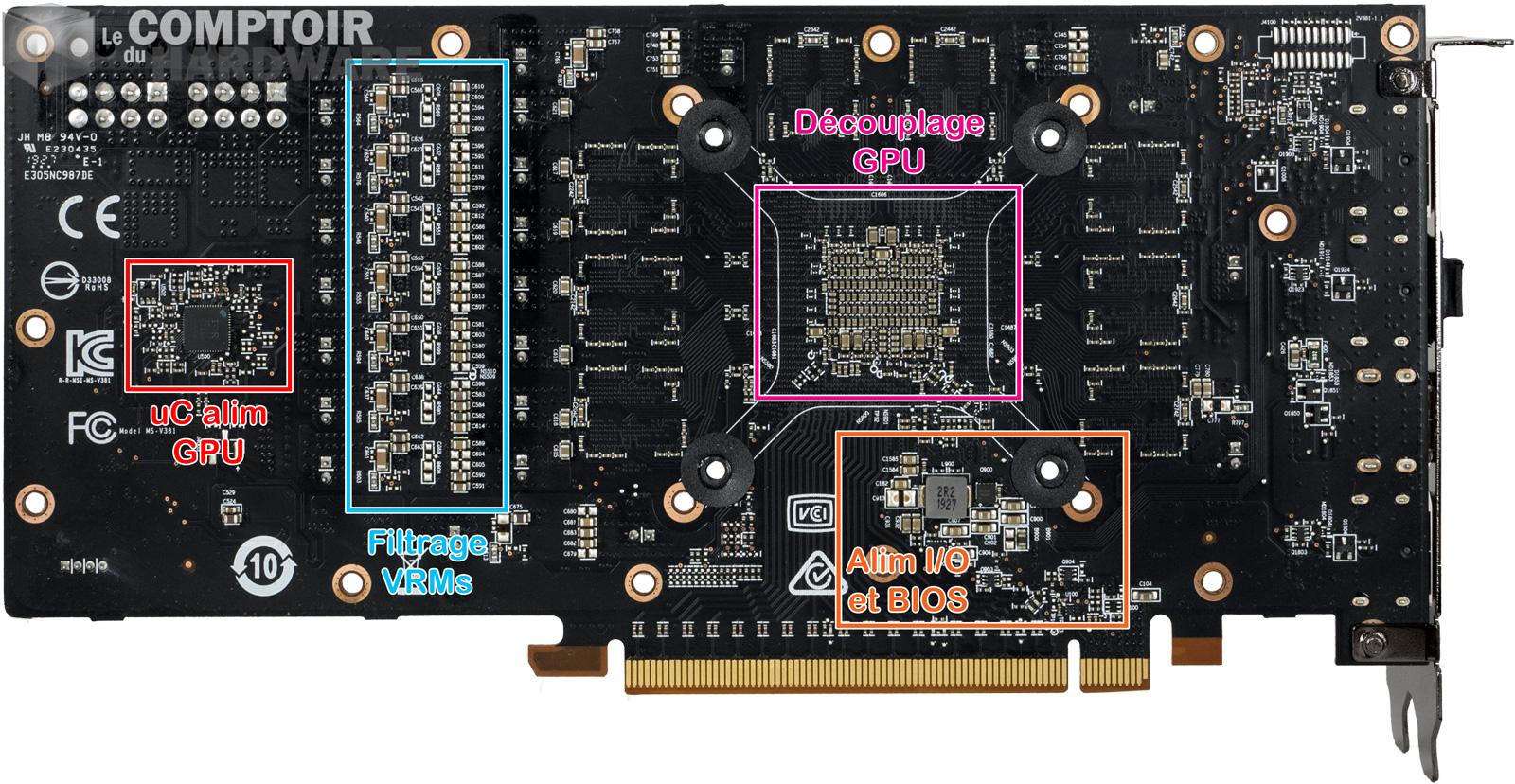

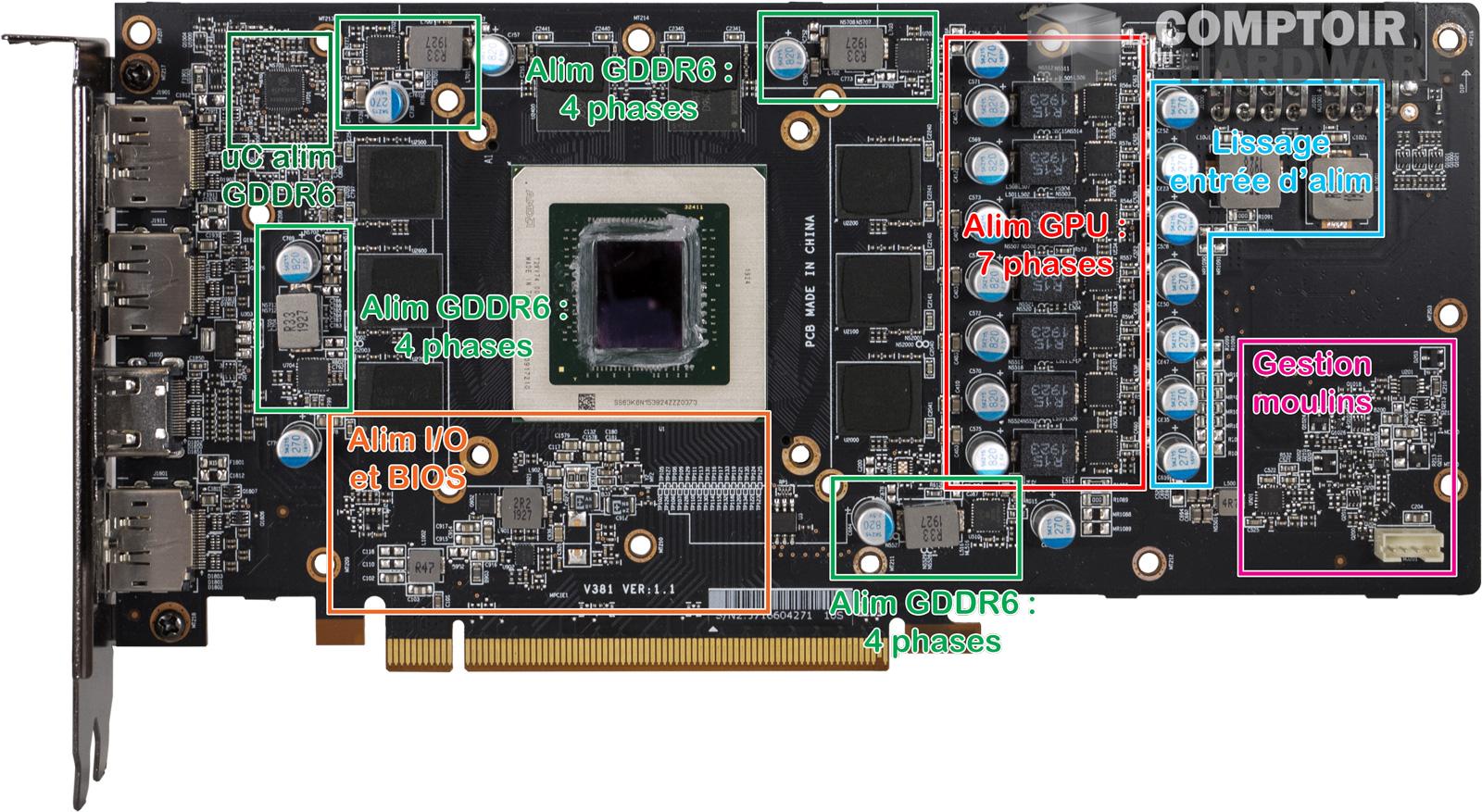

Vues de face et de derrière des PCB avec des annotations afin de bien identifier chaque module présent sur la carte.



Cette génération enclenche un renouveau sur le plan électronique pour AMD. Finies les conceptions à l'ancienne et les circuits sous-dimensionnés, le fabricant utilise comme NVIDIA ce qui se fait de mieux pour gérer ses cartes, tout en restant moins exigeant que son concurrent sur la gestion des capteurs et du courant. La MSI RX 5700 XT Evoke reprend la conception du PCB des rouges avec peu de changements, nous constatons cependant une meilleure gestion de la mémoire que chez les verts, pour le coup, en donnant plus de jus aux puces GDDR6. La carte dispose également d'une bonne stabilisation des tensions, en fournissant bien ce qu'il faut en condensateurs de découplage sur tout l'ensemble du circuit.

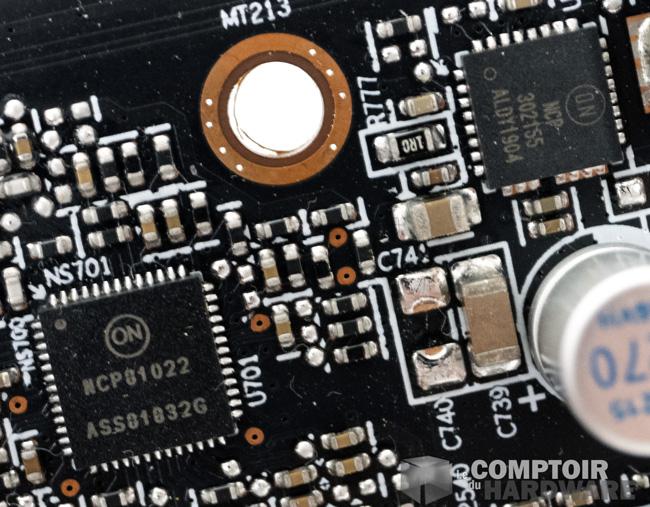

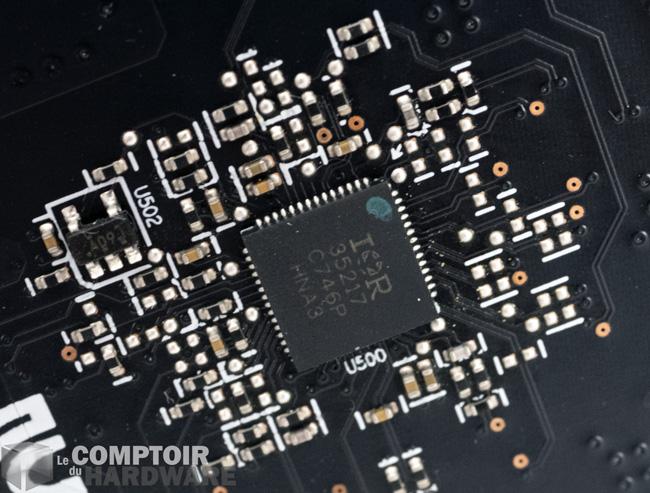

msi rx 5700 xt evoke - système d alimentation de la mémoire [cliquer pour agrandir]msi rx 5700 xt evoke - contrôleur d alimentation du gpu [cliquer pour agrandir]

Point de fournisseur privilégié ici, nous avons un mixte de puces provenant de chez ON Semiconductor et de chez Infineon - ex-International Rectifier - pour l'alimentation de notre carte



MSI utilise des puces de tous bords pour alimenter sa carte, avec un Infineon IR35217 pour gérer les phases GPU - comme pour les Vega et Radeon VII - couplé à des MOSFET de chez NCP capables de fournir 55 A par phase, et vu la carte proposée c'est largement suffisant comme cela. Les selfs sont cependant petites, mais les filtres présents avant et après la transformation de puissance permettent une tension globalement propre. Pour les puces GDDR6 ce sera du 4 phases avec du matériel de chez ON Semiconductor, un autre fabricant reconnu dans son domaine. Il n'y a pas grand-chose d'autre à signaler ici, l'électronique est simplifiée, car nous n'avons que deux ventilateurs et pas de RGB sur cette carte, ça restera donc du simple et efficace pour le menu du jour.

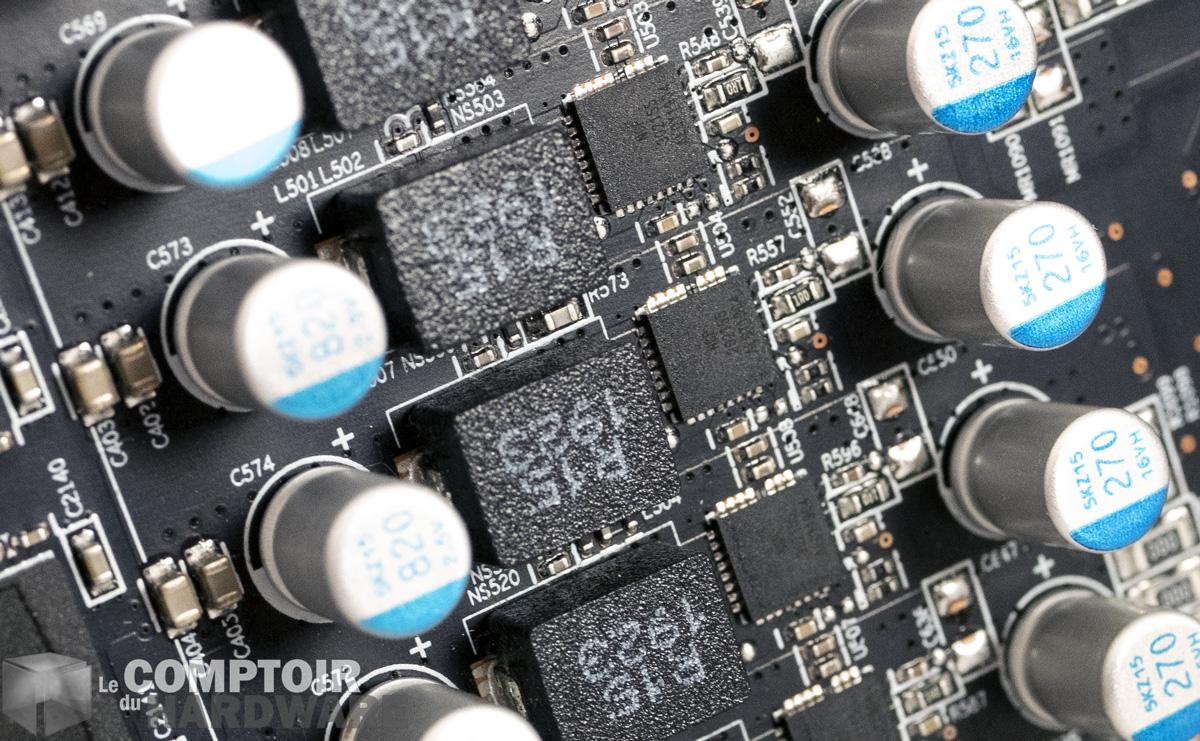

msi rx 5700 xt evoke - vue de près des vrms [cliquer pour agrandir]

Des VRMs pas très grosses pour cette carte Navi, mais qui sur le papier suffisent.

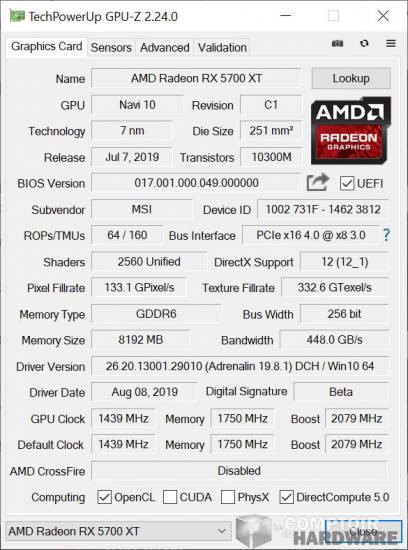

Continuons avec une petite analyse GPU-Z de notre carte à base de Navi 10. Une légère sur cadence comparée au modèle de référence est notée, mais comme toute carte moderne il s’agit surtout des fréquences en temps réel qui nous intéressent.



msi rx 5700 xt evoke gpuz



Wattman est toujours de la partie sur ces GPU et l'évolution de la fréquence selon l'enveloppe thermique est là elle aussi. Nous pouvons voir que la température du GPU est mieux contenue que sur les modèles de base, ce qui est rassurant et prometteur pour ces cartes customs. Cependant, les gains en fréquences ne sont pas non plus exceptionnels pour autant, un compromis entre température correcte et performances devant jouer sur les paramètres de base de la carte.

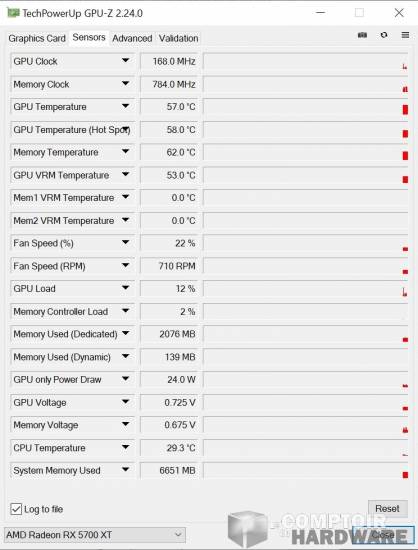

msi rx 5700 xt evoke - sonde gpu-z au repos [cliquer pour agrandir]msi rx 5700 xt evoke - sonde gpu-z en charge [cliquer pour agrandir]

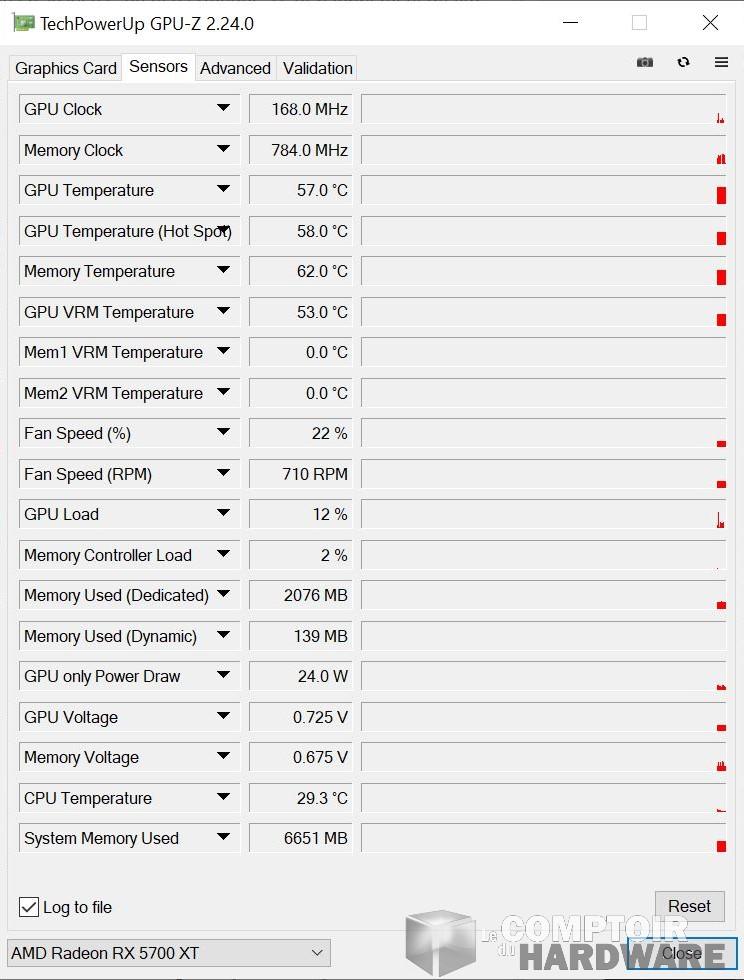

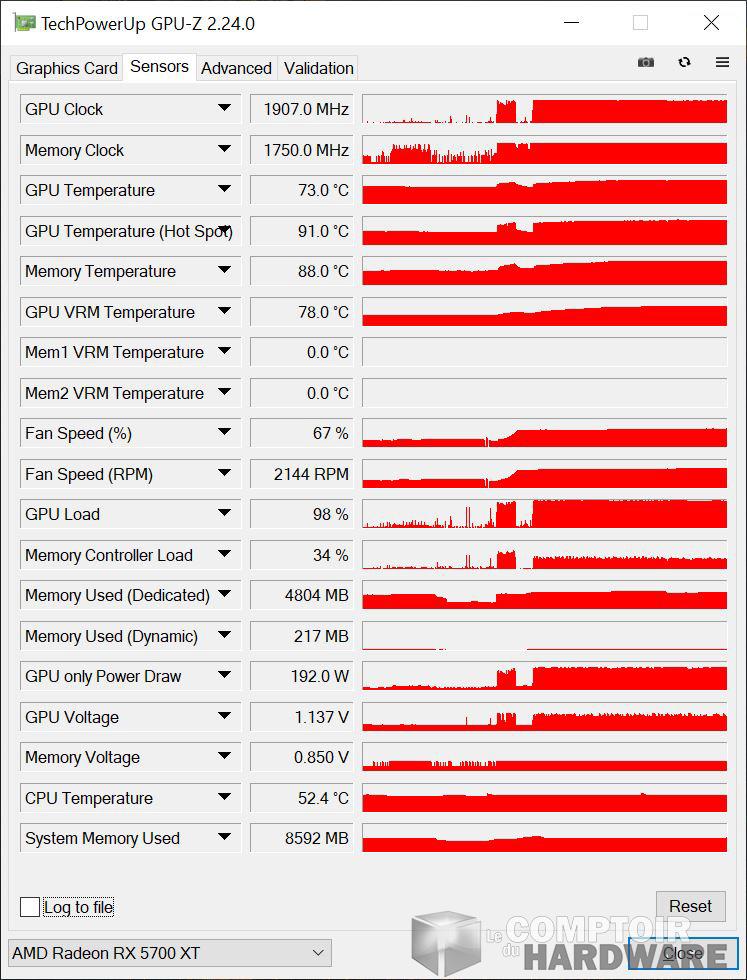

 Données GPU-Z de la RX 5700 XT Evoke : à gauche au repos, à droite en charge
