Pour ce test, NVIDIA ne produisant pas de Founders Edition, nous nous sommes à nouveau tournés vers MSI qui nous a fait parvenir une GTX 1660 Gaming X. Si vous avez lu notre dossier sur sa grande sœur, vous ne serez pas dépaysé par celui-ci, puisque les 2 cartes sont des copies conformes, à quelques "détails" près. A noter qu'il s'agit d'une carte haut de gamme, puisque les constructeurs poussent systématiquement ces modèles représentatifs de leur savoir-faire, lors des premiers tests.

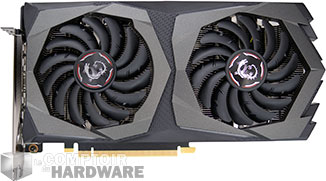

Celui testé ce jour sera facturé 285 €, soit relativement proche des premiers prix en 1660 Ti, nous mettrons à jour le dossier dès que nous aurons mis la main sur une carte à 229 €. Quoi qu'il en soit, MSI a opté pour des teintes sobres mêlant les nuances de gris pour le carter de protection, au sein duquel prennent place 2 ventilateurs axiaux de 85 mm à quatorze pales Torx 3.0. Ces dernières utilisent un profil particulier sensé optimiser le flux d'air en améliorant les nuisances sonores. La carte pèse 880 g et mesure 24,7 cm du fait de l'embonpoint de son dissipateur, le PCB se limitant de son coté à 20 cm.



MSI GTX 1660 Gaming X : face avant [cliquer pour agrandir]MSI GTX 1660 Gaming X : face arrière [cliquer pour agrandir]

Face avant et arrière

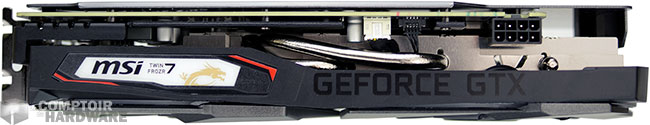

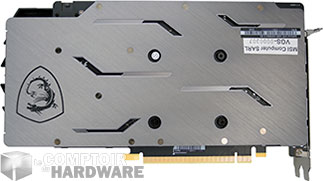

La face arrière est intégralement recouverte par une backplate, grise elle-aussi, quelques échancrures permettent de laisser passer un tout petit peu d'air chaud, bien qu'il s'agisse ici principalement d'une touche esthétique. L'alimentation électrique est assurée par un unique connecteur à 8 pins, largement suffisant pour les 120 W du TDP officiel des 1660, MSI ayant toutefois poussé ce dernier de quelques pourcents afin de laisser plus de marge à sa carte côté fréquences. L’encombrement est légèrement supérieur à 2 slots, on notera également que le logo MSI est rétroéclairé via des DEL multi-couleurs, tous comme 2 zones de part et d'autres de chaque ventilateur (donc 4 en tout) pilotables par l'application Mystic Light.

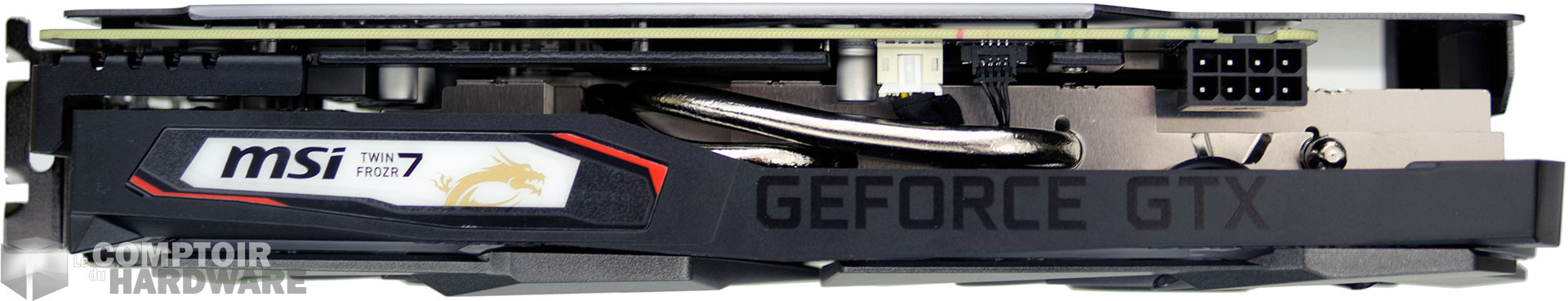

MSI GTX 1660 Gaming X : connecteurs d'alimentation [cliquer pour agrandir]

La carte en vue supérieure

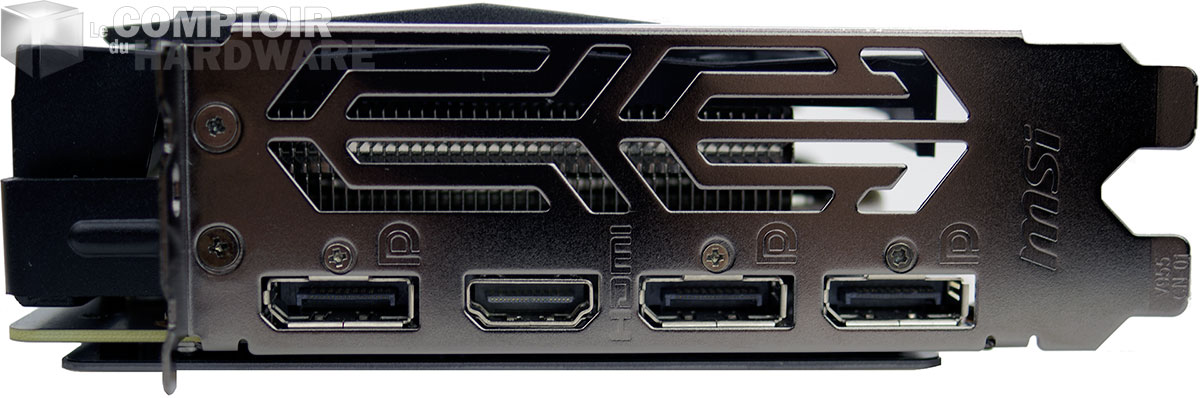

La connectique, identique à celle de sa grande sœur, diffère légèrement de celles des RTX 2060 / 2070 Founders Edition, puisque le DVI(-D) disparaît (pas forcément une grande perte à l'heure actuelle) ainsi que, plus étonnant, l'USB Type C VirtualLink, malgré la compatibilité du moteur d'affichage vidéo de TU116 avec cette norme. Ce choix s'explique probablement par le niveau de performances visé par cette gamme, un peu juste pour la VR sur des jeux gourmands. La connectique retenue comprend donc un connecteur HDMI 2.0b et 3 Display Port 1.4a.



MSI GTX 1660 Gaming X : connecteurs vidéo [cliquer pour agrandir]

 La connectique vidéo

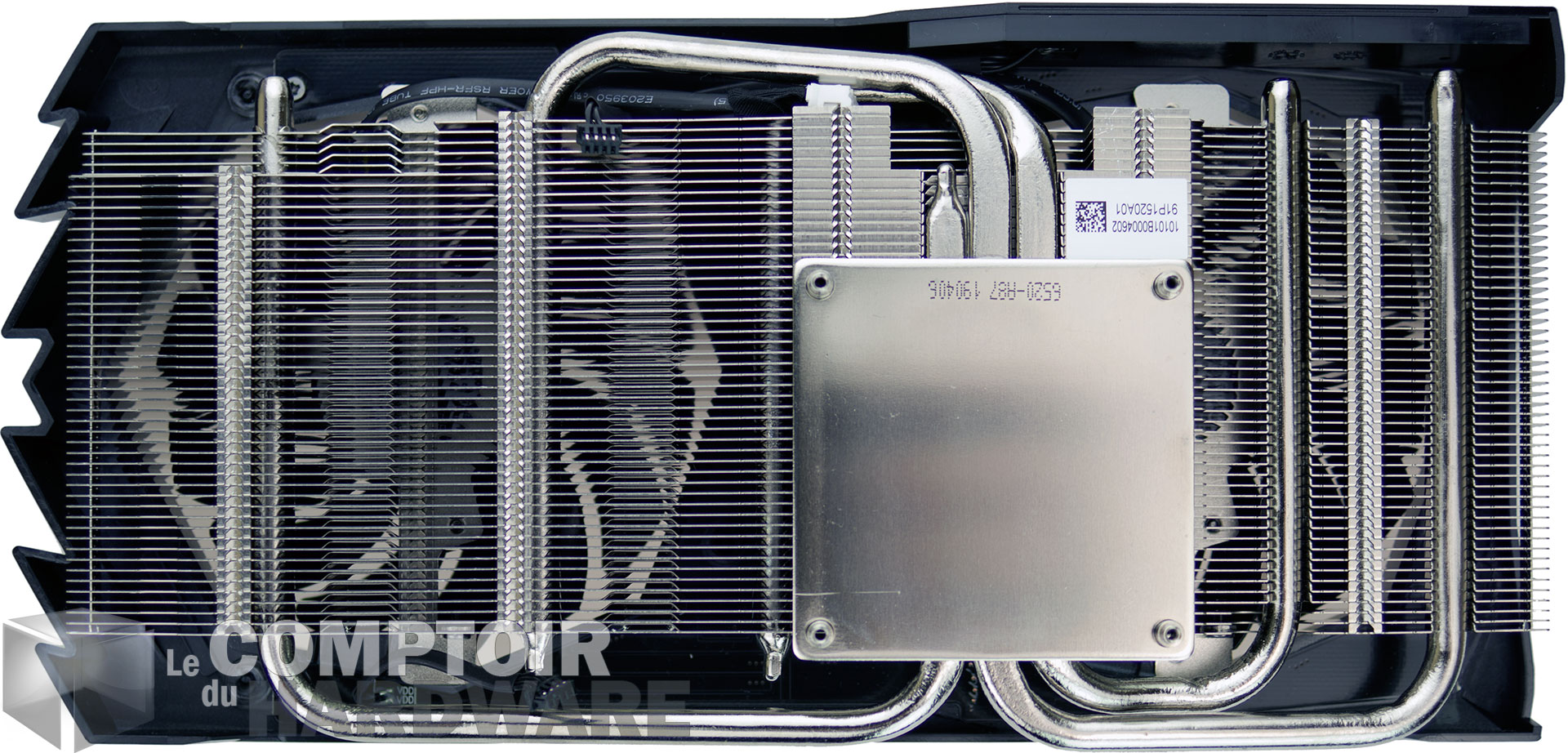

Le refroidisseur principal est constitué d'une plaque en cuivre nickelé pour le contact avec le GPU, surplombée par 3 caloducs de 6 mm utilisant le même matériau et permettant de diffuser la chaleur au sein du radiateur, dont les ailettes en aluminium sont traversées par le flux d'air en provenance des deux ventilateurs axiaux.



MSI GTX 1660 Gaming X : le dissipateur [cliquer pour agrandir]

 Le dissipateur

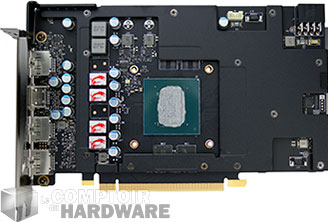

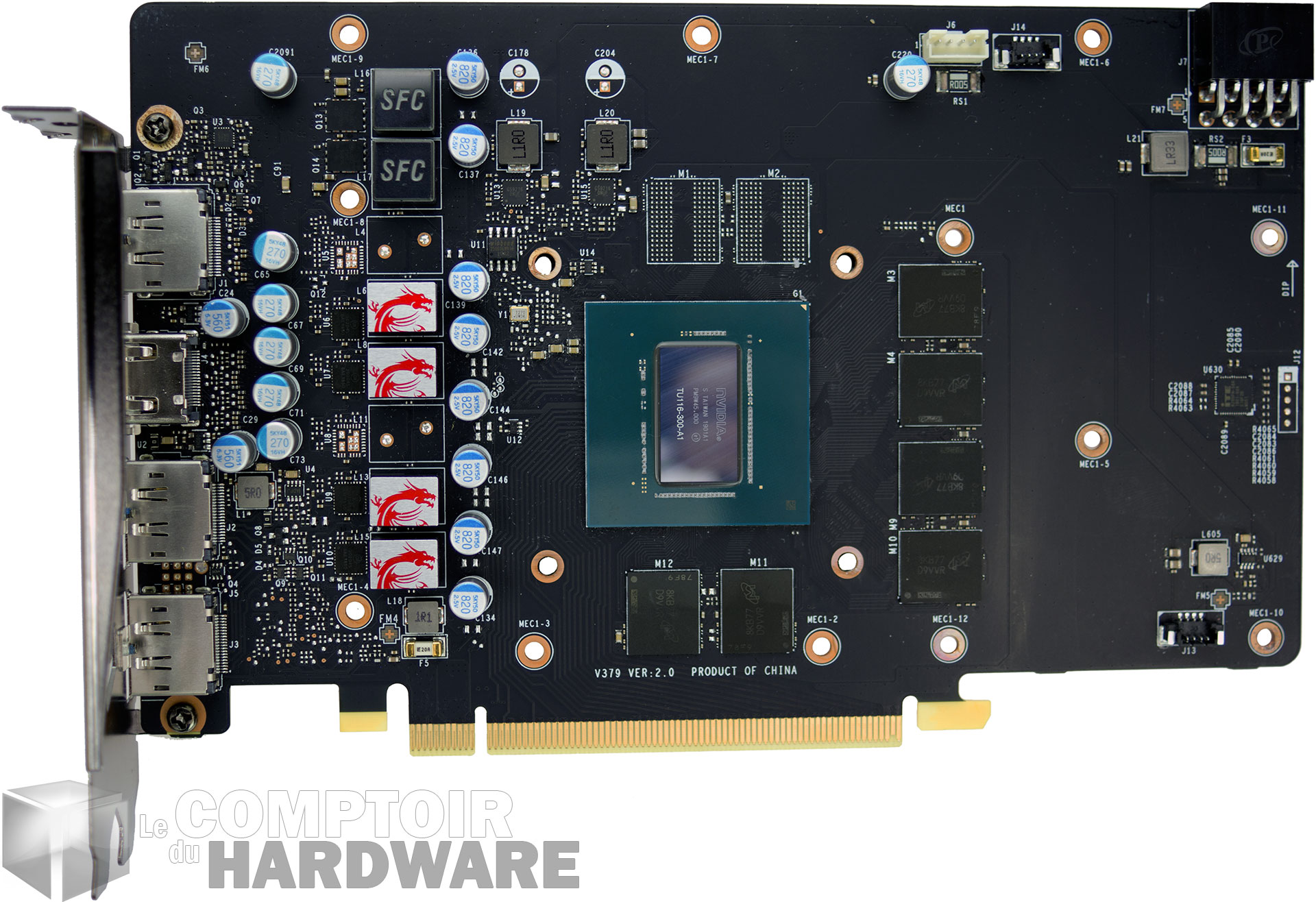

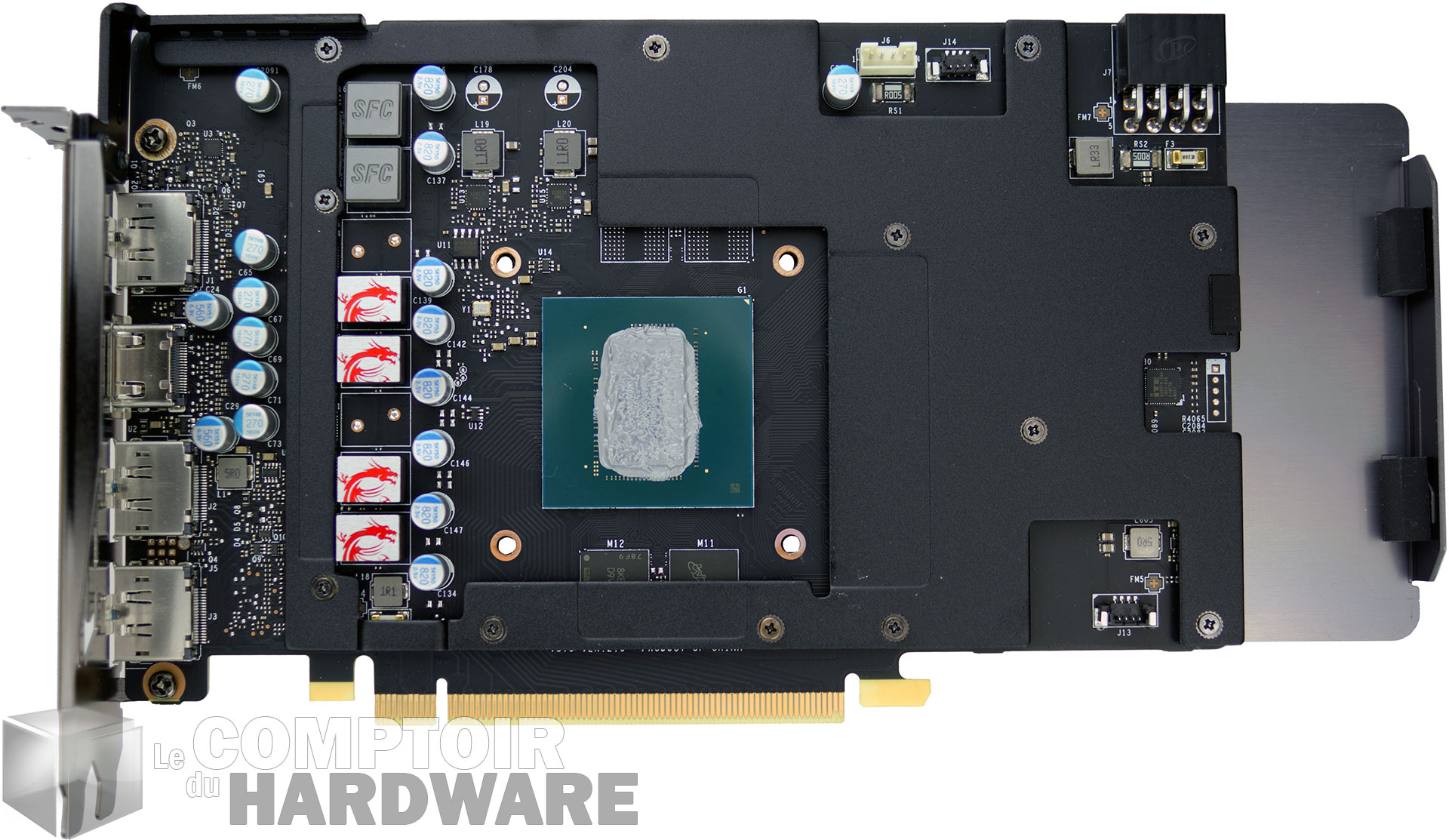

Sous le radiateur principal se trouve une plaque métallique rigidifiant le PCB et servant de support pour fixer la backplate. Elle fait également office de dissipateur pour certains composants de puissance et les puces mémoires. Elle profite pour cela d'une partie du flux d'air qui aura traversé préalablement les ailettes (et donc réchauffé). Le PCB reprend l'organisation traditionnel de cette gamme de cartes, avec l'étage d'alimentation situé juste derrière l'équerre de fixation et le GPU au centre entouré de 6 puces mémoires, 2 emplacements additionnels étant présents, ce PCB étant partagé avec certaines RTX 2060/2070 de la marque et bien entendu la 1660 Ti Gaming X.



MSI GTX 1660 Gaming X : refroidisseur retiré [cliquer pour agrandir]MSI GTX 1660 Gaming X : le PCB [cliquer pour agrandir]

Le dissipateur inférieur ainsi que le PCB

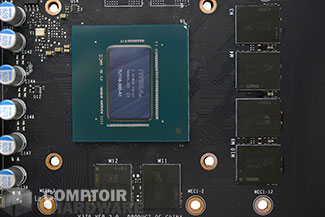

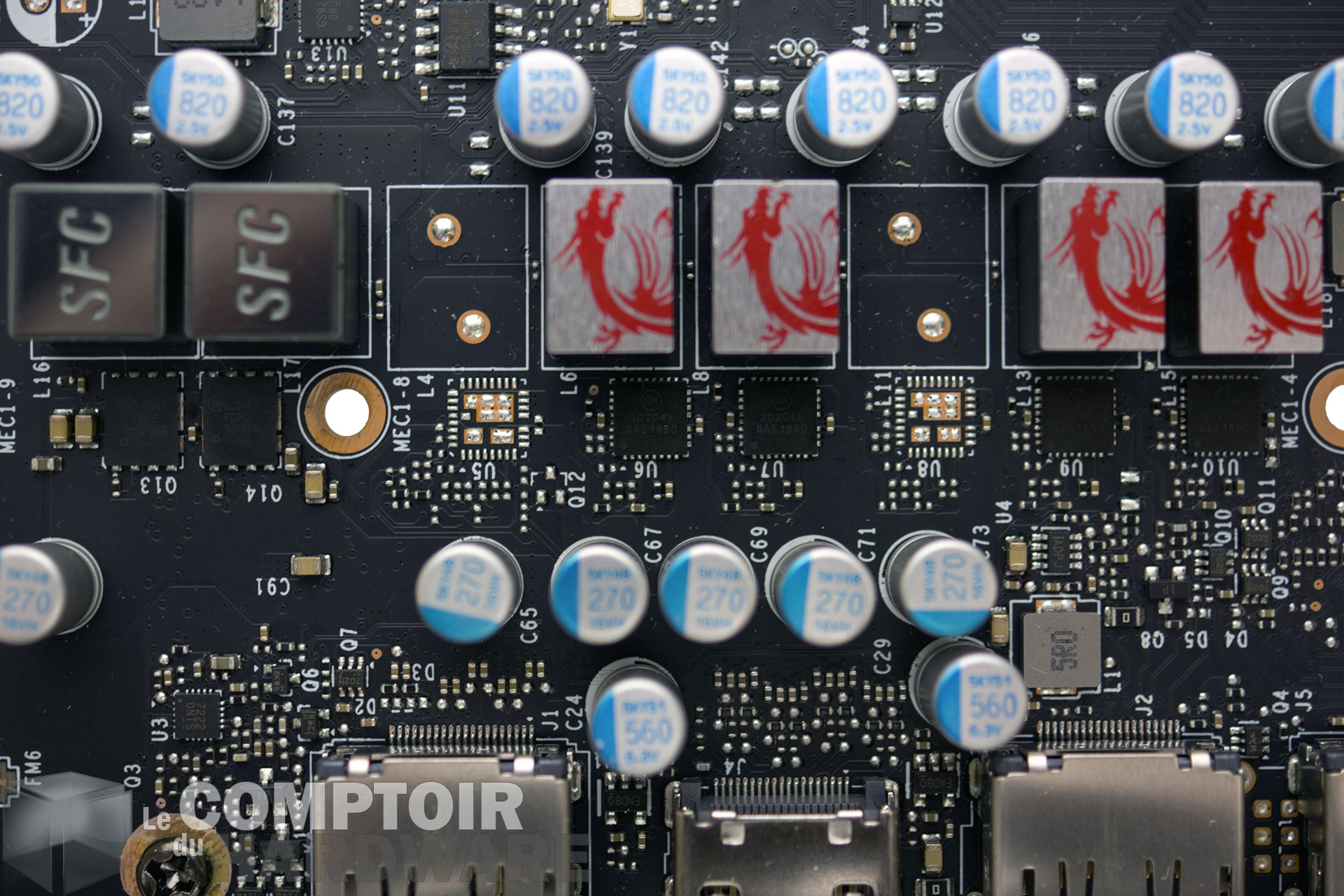

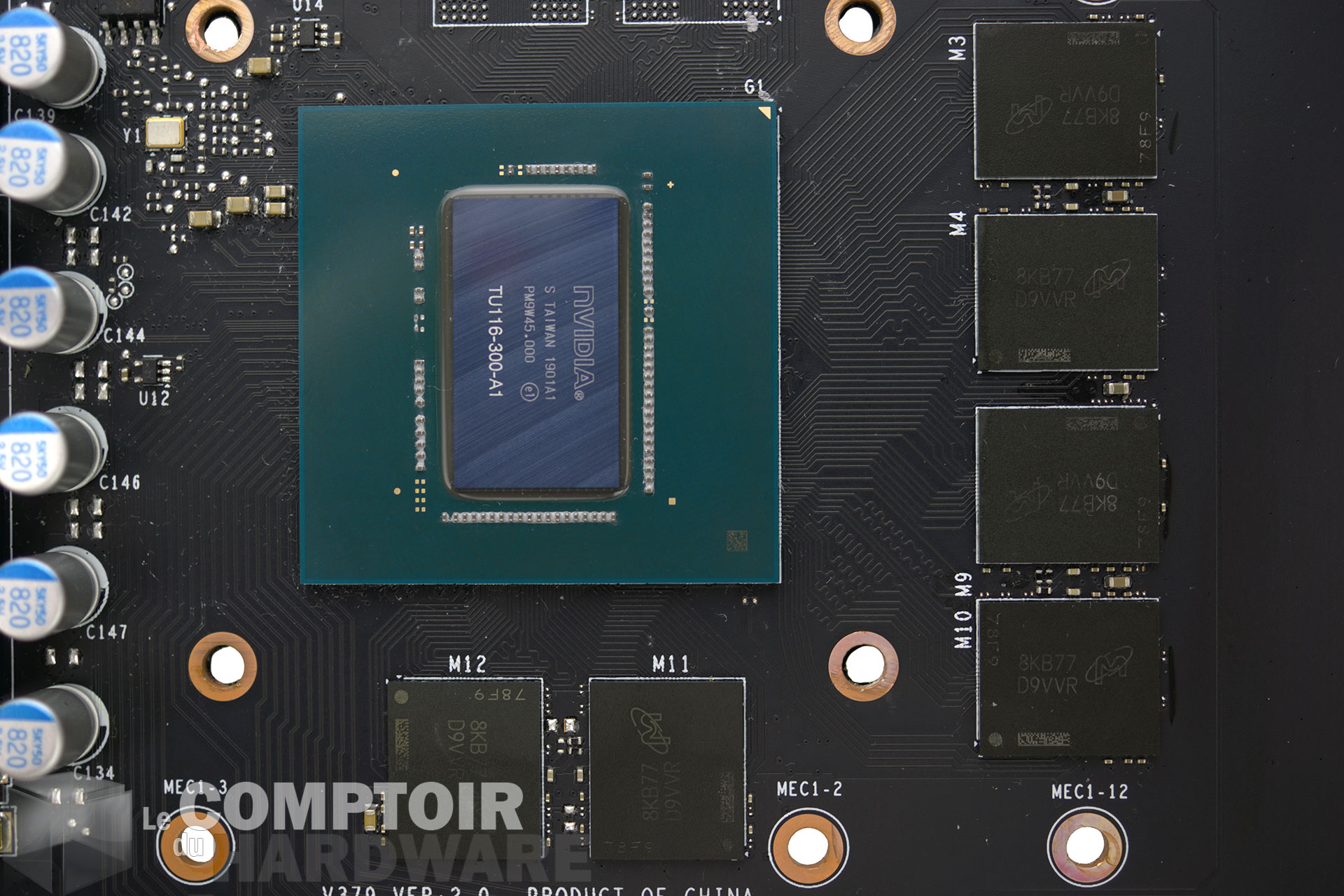

TU116 surprend par sa taille relativement contenue pour une puce Turing, même si en comparaison des Polaris 10/20/30, elle est près d'un quart plus grande (+23%). Côté marquage, on passe du 400 sur les 1660 Ti à 300 sur ce modèle amputé de 2 SM. MSI a choisi de l'accompagner de 6 puces GDDR5 Micron d'un gigaoctet certifiées à 8 Gbps, conformément aux spécifications de NVIDIA. Du côté de l'étage d'alimentation, 4 VRM sont dédiés au GPU, même si le PCB dispose des emplacements pour 2 supplémentaires. La mémoire se voit dotée de 2 phases de son côté.



MSI GTX 1660 Gaming X : TU116 & GDDR6 [cliquer pour agrandir]MSI GTX 1660 Gaming X : étage d'alimentation [cliquer pour agrandir]

Le GPU, la mémoire et l'étage d'alimentation

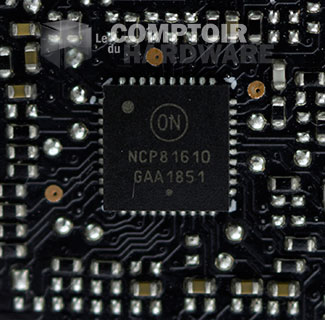

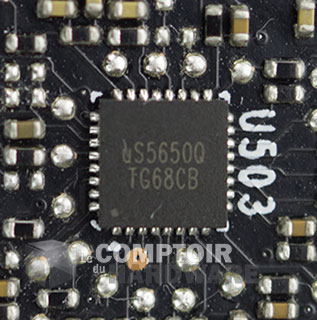

Les contrôleurs d'alimentation sont positionnés au dos du PCB, pour le GPU, c'est un NCP81610 de la marque On (comme sa grande sœur) qui assure la gestion des 4 phases présentes sur l'autre face.



contrôleur d'alimentationcontrôleur d'alimentation

Les 2 contrôleurs d'alimentation



L'avis de l'électronicien : Sur le plan électronique, cette 1660 proposée par MSI ressemble beaucoup aux versions 2060/2070 de la marque au dragon, à quelques éléments près. TU116 consommant moins que son grand frère, le fabricant descend en gamme sur l'alimentation en diminuant le nombre de phases. Un choix logique pour ce GPU, ici c'est la guerre des coûts plus que la démonstration de puissance. Attention à la surchauffe des VRMs cependant, leur faible nombre ne permettra pas de faire grimper le compteur de fréquence largement au-dessus de ses valeurs d'origine.

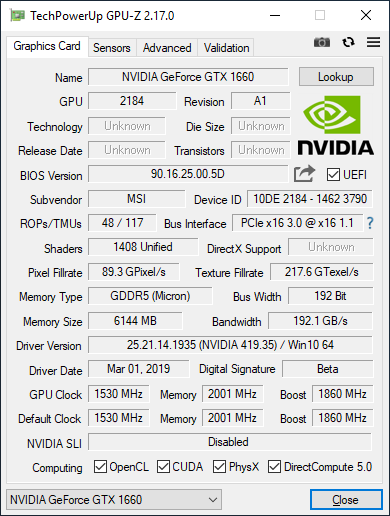

Poursuivons la description de notre carte au travers de GPU-Z, qui dans sa version 2.17 supporte partiellement la GTX 1660. Les différents éléments sont toutefois correctement reportés, à l'exception des TMU qui se limitent à 88 (et non 117 comme reporté). Le bus et type mémoire, la quantité embarquée ainsi que la fréquence de cette dernière sont correctement lues. La fréquence de base gagne 2 bins par rapport à celle du modèle Ti, côté Boost c'est officiellement + 1 bin à 1785 MHz pour la GTX 1660. MSI a toutefois ajouté 75 MHz par rapport aux spécifications de référence (+4%). Rappelons que la fréquence réellement appliquée en charge est déterminée par GPU Boost, selon la qualité (silicium) de la puce et les limites de consommation et température.



gpuz msi 1660 gaming x

GPU-Z MSI GTX 1660 Gaming X

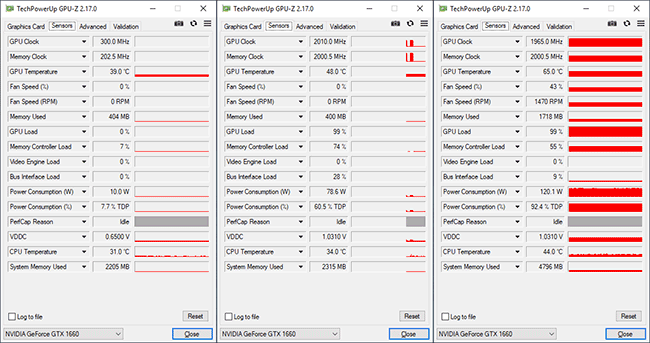

Voyons cela en pratique : au repos, le GPU se stabilise à 300 MHz, une valeur plus élevée que la génération Pascal, mais identique à celle des RTX et de la Ti. La fréquence mémoire reprend de son côté la valeur notée sur les GTX utilisant de la GDDR5 dans ces conditions. En charge, nous notons un maximum à 2010 MHz pour le GPU, le cap des 2 GHz est donc franchi sans le moindre overclocking manuel.



GPU Boost ne permet toutefois pas de conserver cette valeur bien longtemps, lors des charges lourdes, 3 bins sont perdus. En conséquence, le GPU se stabilise à 1965 MHz pour ne plus quitter cette valeur (plus de détails page 17), alors que la fréquence annoncée est de 1860 MHz, soit +6%. Côté mémoire, pas de surprise avec une fréquence maximale à 2 GHz, s'agissant ici de la valeur officielle.



Les fréquences de la MSI GTX 1660 Gaming X [cliquer pour agrandir]

Les fréquences de la MSI GTX 1660 Gaming X



C'est tout pour la MSI GTX 1660 Gaming X, passons page suivante à une seconde GTX 1660, d'entrée de gamme cette fois.
