• Descriptif de la carte

Après des 780 Ti Ghz Edition diablement rapides, mais à la fiabilité catastrophique, Gigabyte a lancé la série G1 Gaming avec les 980 pour redorer le blason de son sommet de gamme. La 980 Ti de cette série reprend le refroidisseur maison, alias WindForce 3x dans sa version la plus performante (600 W), qui s'appuie comme le nom le laisse deviner, sur 3 ventilateurs axiaux de 8 cm. Ces derniers disposent de 11 pâles avec un design spécifique permettant de réduire les turbulences et donc nuisances sonores associées.



La carte est très longue puisque mesurant 30,9 cm du fait de son dissipateur "débordant" à l'extrémité du PCB. Par contre et contrairement à certaines concurrentes, la G1 Gaming ne dépasse que légèrement de l'équerre en largeur/hauteur (+1 cm). La face arrière est recouverte par une plaque métallique ne servant qu'à embellir et rigidifier l'ensemble qui en a bien besoin puisqu’accusant plus de 1,2 Kg à la pesée ! La backplate dispose toutefois de découpes spécifiques pour faciliter l'accès aux 2 connecteurs SLi et d'alimentation, mais aussi améliorer la dissipation en évitant l'accumulation d'air chaud sous cette dernière.

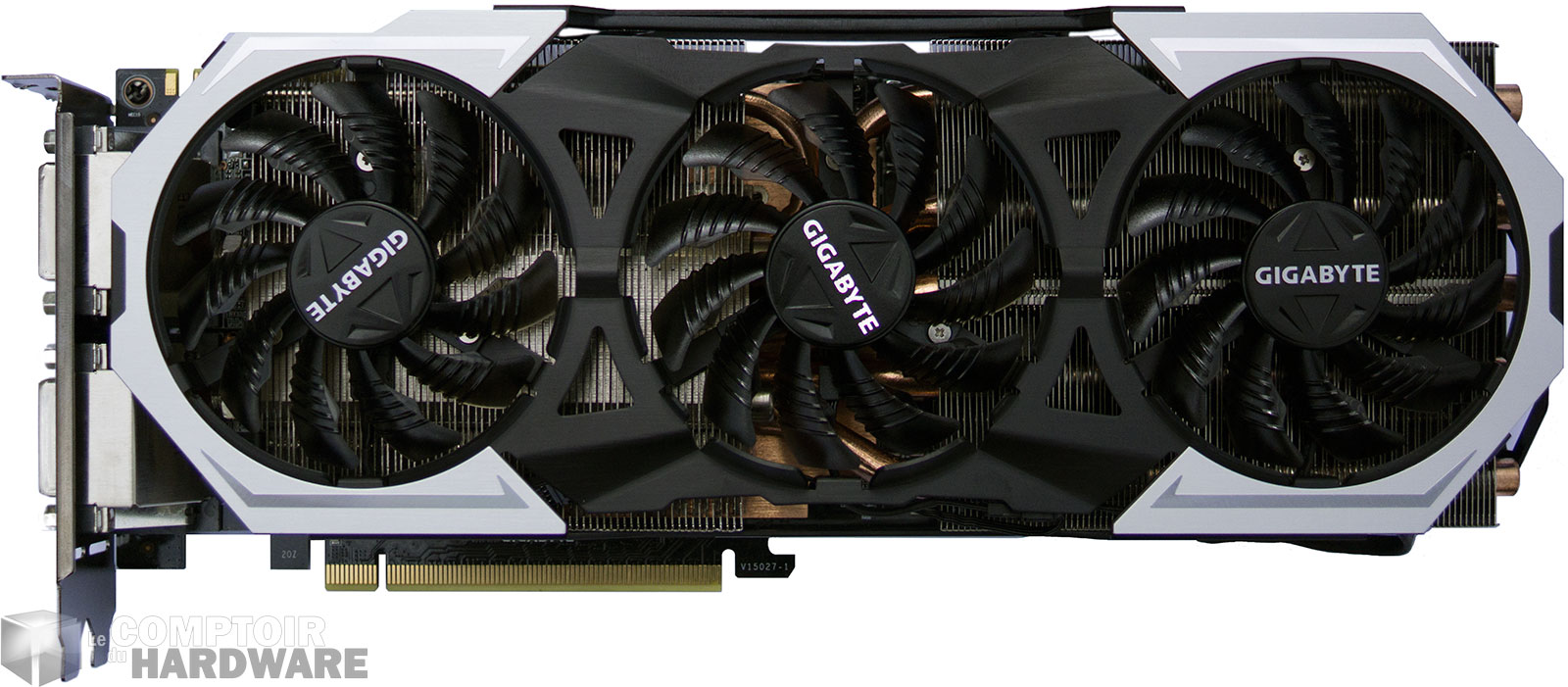

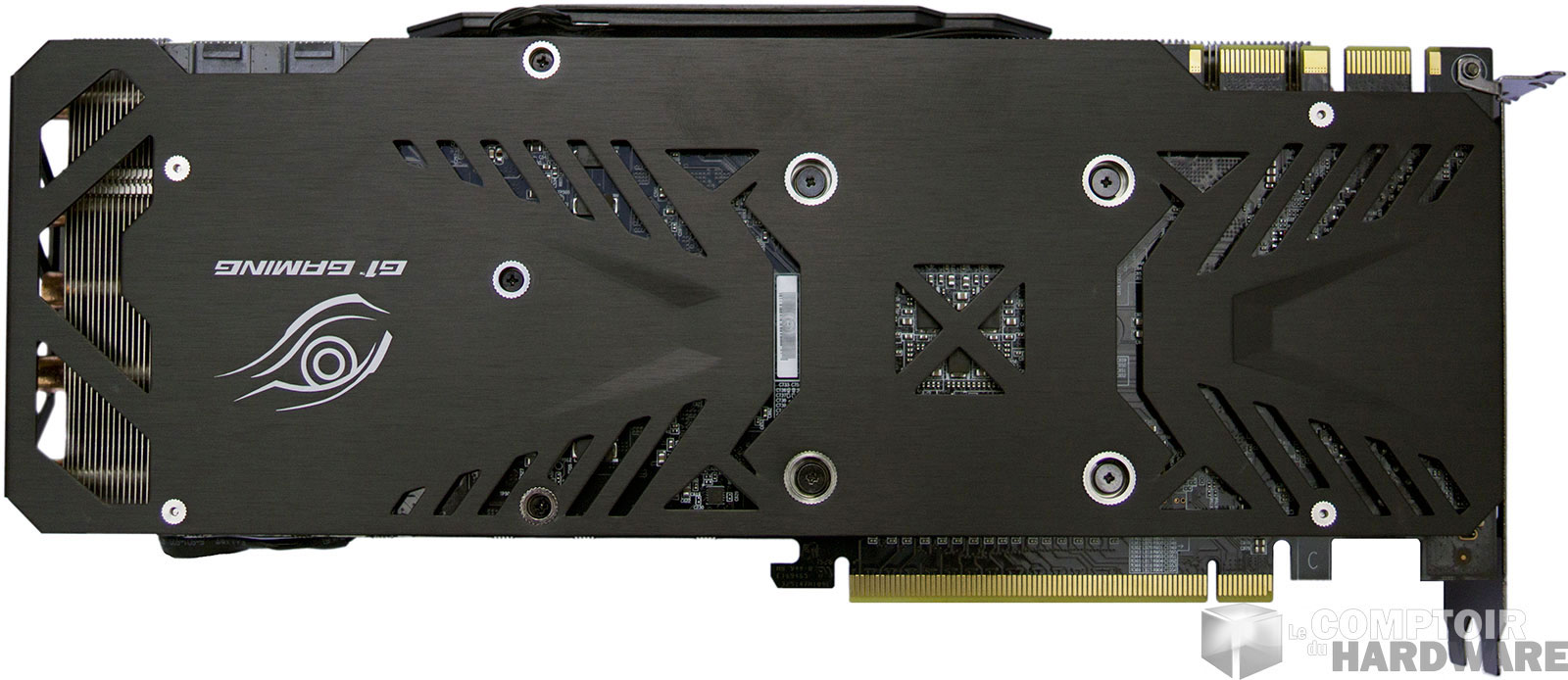

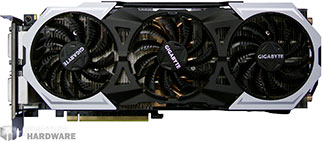

Gigabyte GTX 980 Ti G1 Gaming face avant [cliquer pour agrandir]Gigabyte GTX 980 Ti G1 Gaming face arrière [cliquer pour agrandir]

Gigabyte GTX 980 Ti G1 Gaming, face avant et arrière - Cliquer pour agrandir

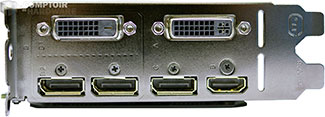

Le panel de connexion vidéo se différencie du modèle de référence par la disparition des découpes servant à l'expulsion de l'air chaud, sans réelle incidence dans le cas de ventilateurs axiaux. Cela permet en contrepartie au constructeur d'ajouter un second port DVi (D) s'ajoutant au premier (I). Les 3 connecteurs Display Port 1.2 et l'unique HDMI 2.0 sont bien entendu toujours présents. Notons pour finir que le radiateur ne dépasse pas de la seconde équerre, il s'agit donc d'une carte véritablement dual slot dont la tranche du carénage comporte le logo WindForce rétroéclairé et personnalisable (7 couleurs au choix).

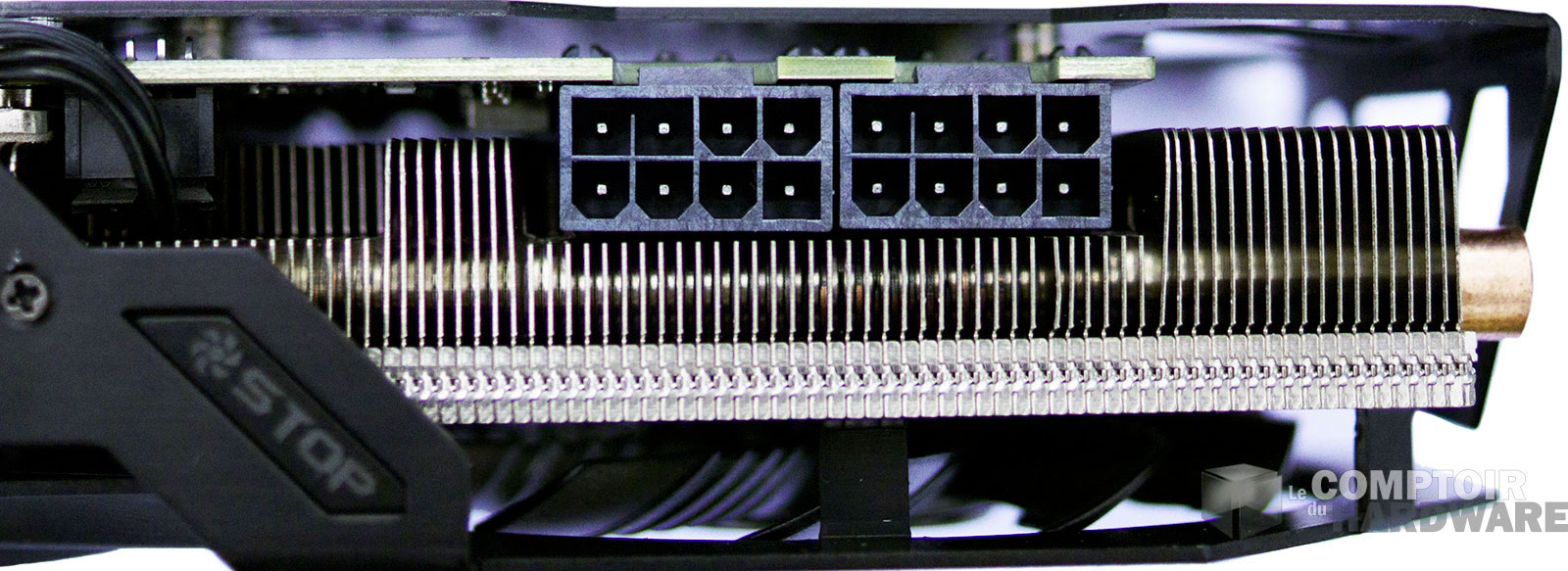

Gigabyte GTX 980 Ti G1 Gaming connecteurs vidéo [cliquer pour agrandir]Gigabyte GTX 980 Ti G1 Gaming overclockée [cliquer pour agrandir]

Connecteurs vidéo et alimentation - Cliquer pour agrandir

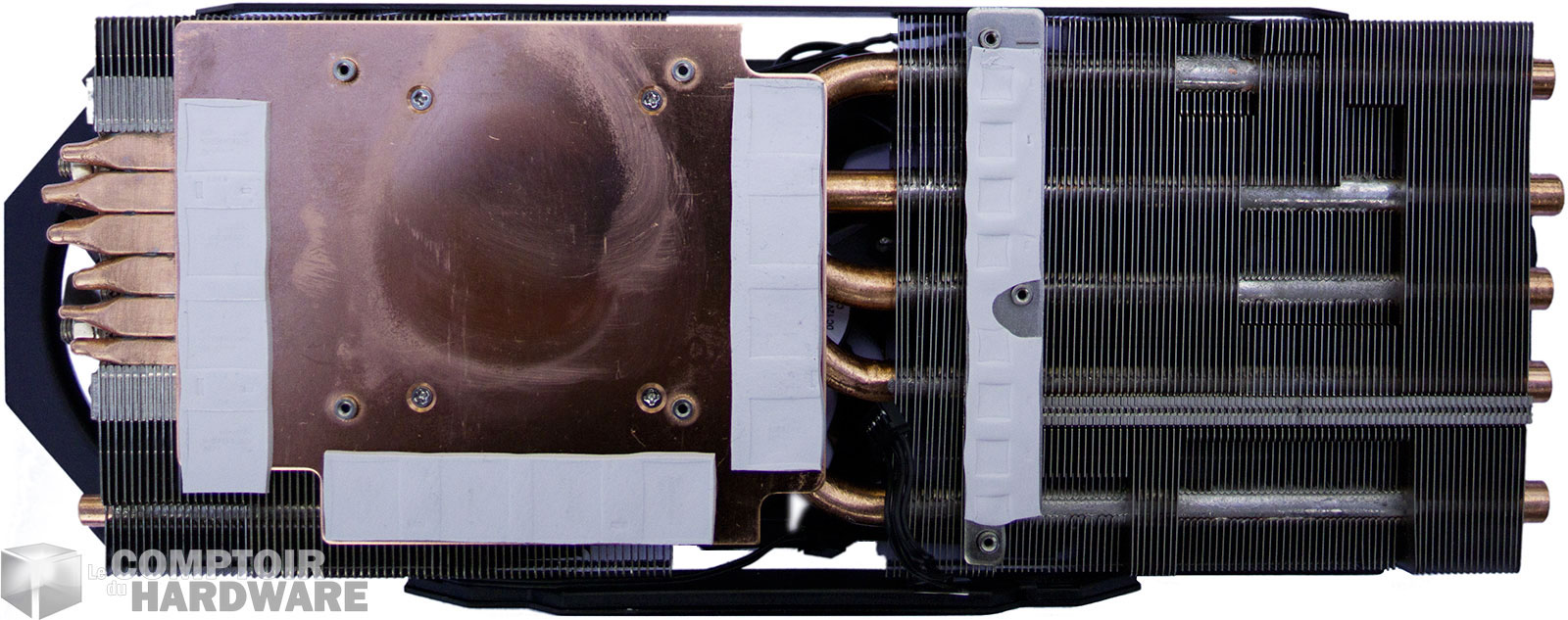

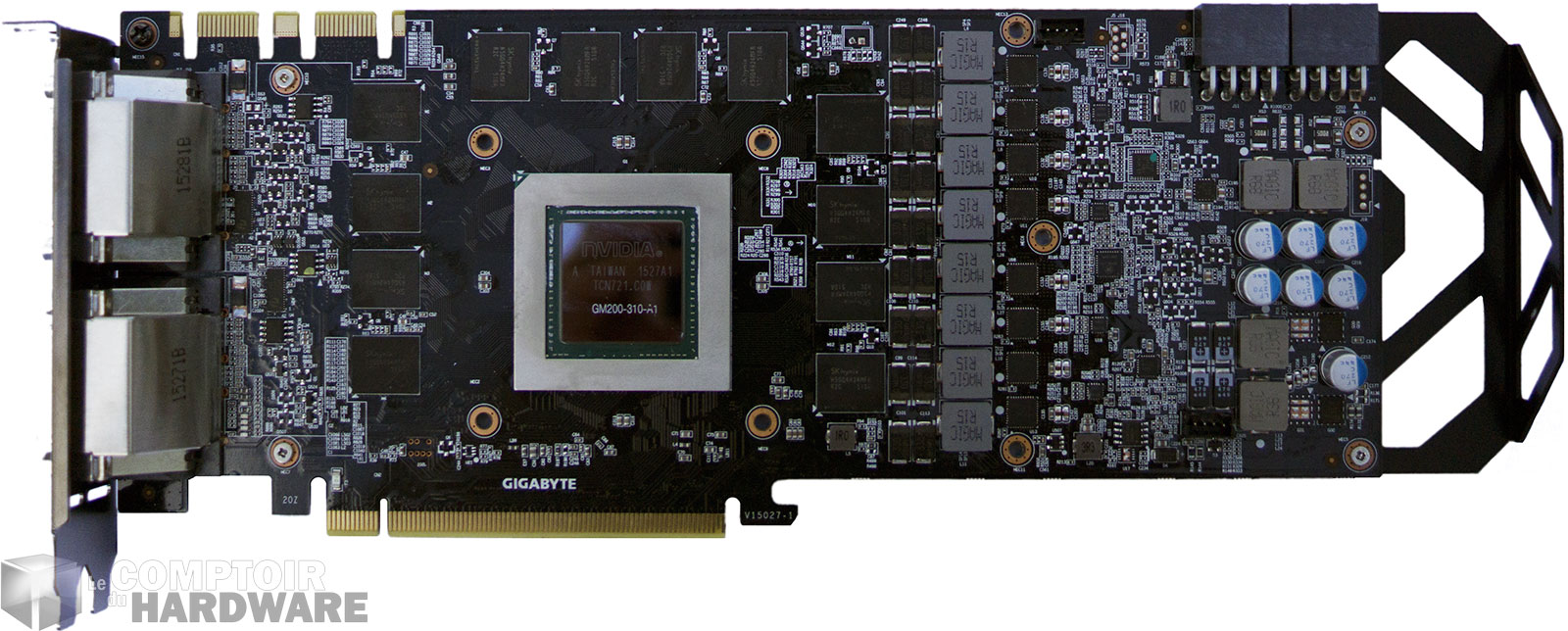

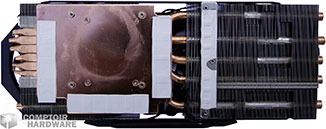

Le refroidisseur est constitué d'une base intégralement en cuivre surplombée par 6 caloducs (5 x 8mm + 1 x 6mm) chargés de diffuser la chaleur produite par le GPU, la mémoire et l'étage d'alimentation (tous étant en contact par le biais de pâte ou pads thermiques) au travers des nombreuses ailettes en aluminium. Le souffle en provenance des 3 ventilateurs se charge de dissiper tout cela. La carte dénudée laisse découvrir le PCB noir spécifique au constructeur ainsi que le berceau chargé de supporter l'arrière du dissipateur.



Gigabyte GTX 980 Ti G1 Gaming refroidisseur [cliquer pour agrandir]Gigabyte GTX 980 Ti G1 Gaming PCB [cliquer pour agrandir]

Refroidisseur et carte nue - Cliquer pour agrandir

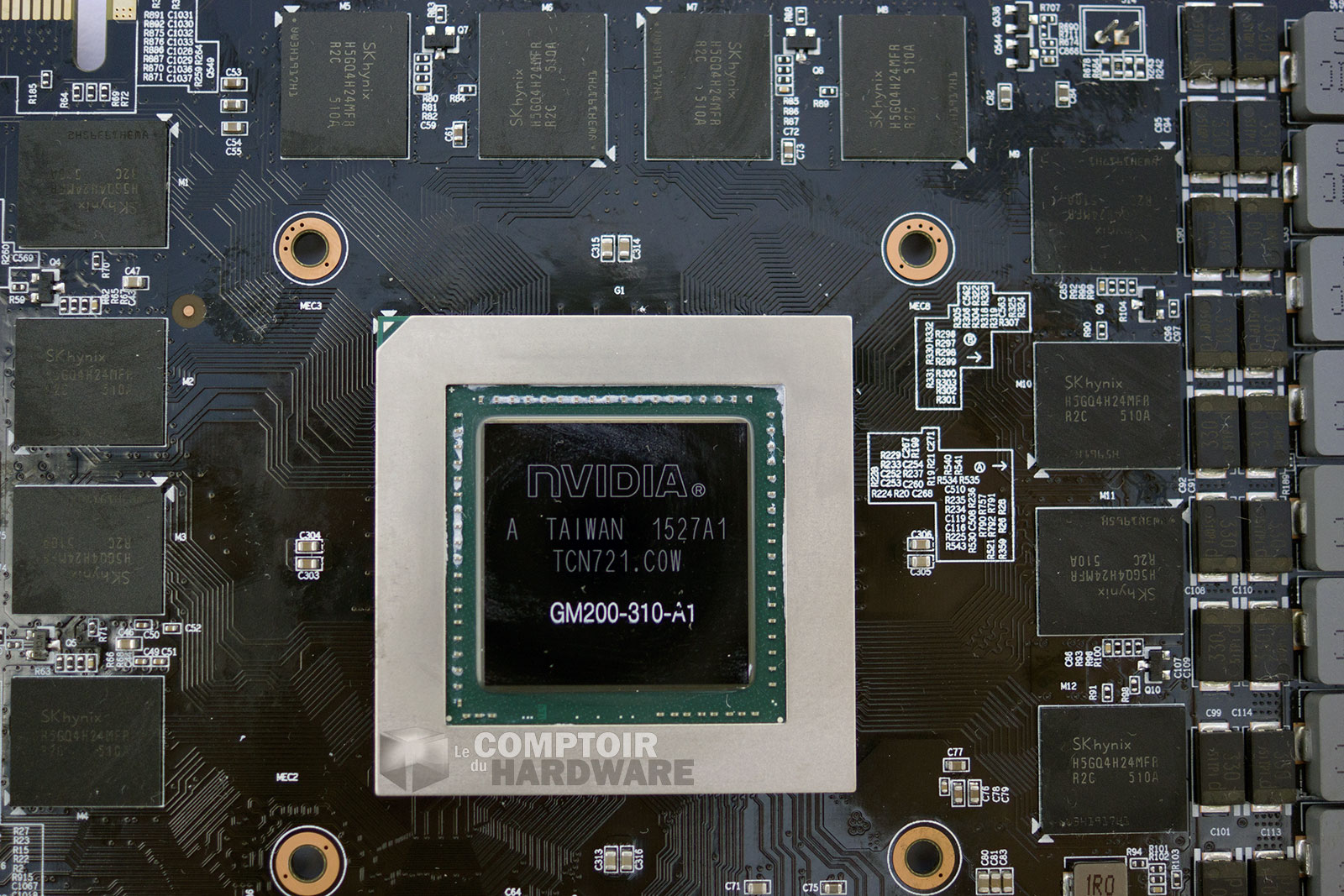

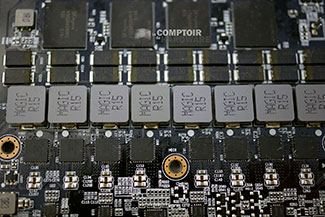

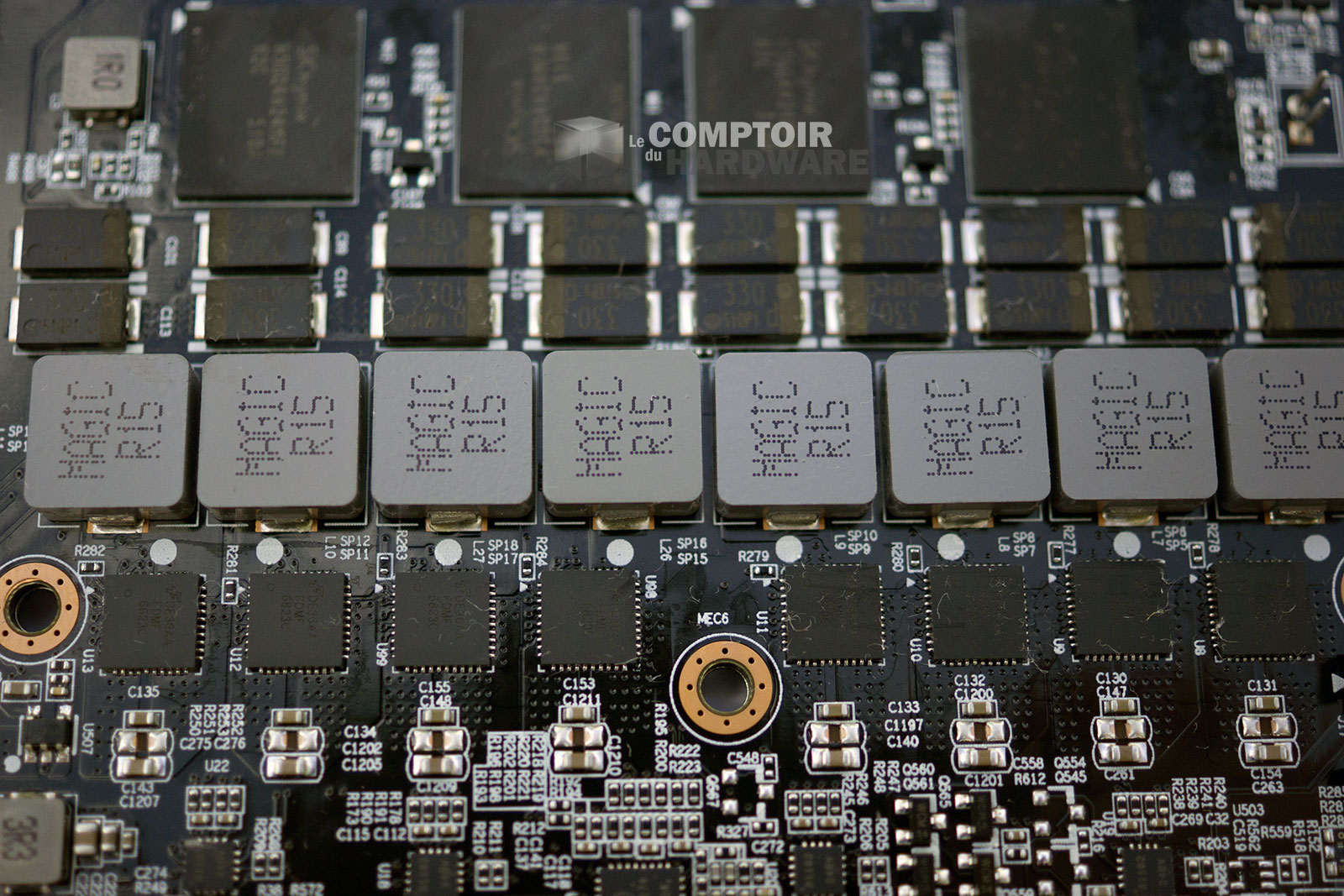

Le GPU est bien sûr un GM200-310, 980 Ti oblige, il est entouré des 12 puces mémoires d'origine Hynix certifiées 7 Gbps et constituant les 6 Go embarqués. L'étage d'alimentation concocté par Gigabyte dispose de 2 phases supplémentaires (8 en tout) pour le GPU en comparaison de la carte de référence. A cela s'ajoutent 2 VRM additionnels réservées à la mémoire.



Gigabyte GTX 980 Ti G1 Gaming GPU & GDDR5 [cliquer pour agrandir]Gigabyte GTX 980 Ti G1 Gaming étage d'alimentation [cliquer pour agrandir]

GPU, mémoire et étage d'alimentation - Cliquer pour agrandir

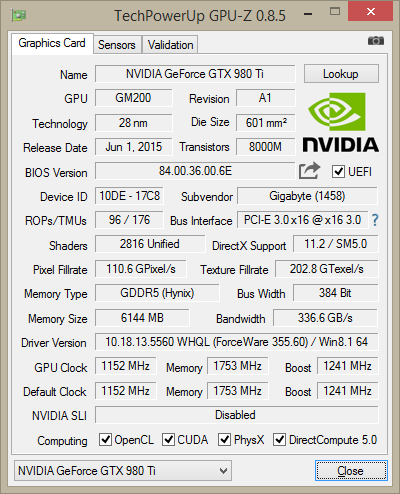

Continuons la description de notre carte au travers de GPU-Z : la puce ne dispose que de 2816 unités de calcul activées sur les 3072 qu'elle comprend, les TMU suivant la même déflation 192 → 176. Les 6 Go de GDDR5 sont bien adressés en 384-bit et cadencés à 1753 MHz conformément aux spécifications du caméléon. Gigabyte a par contre ajouté 152 MHz au compteur du GPU (+15%) et le Boost minimum garanti suit à +165 MHz, cette valeur étant bien souvent dépassée comme nous allons à nouveau le constater plus bas.



Gigabyte GTX 980 Ti G1 Gaming GPU-Z

GPU-Z Gigabyte GTX 980 Ti G1 Gaming, caractéristiques et fréquences

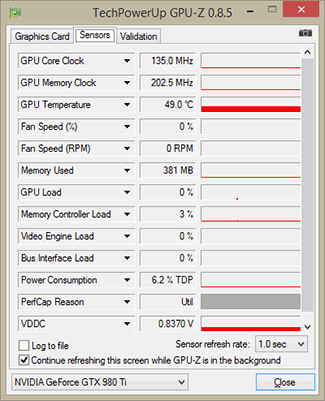

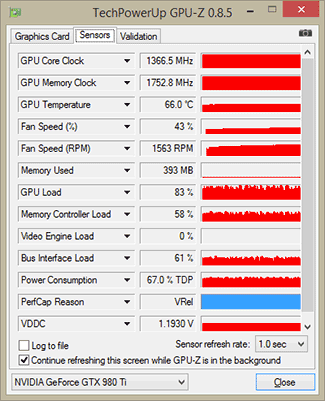

Au repos, la fréquence GPU est celle par défaut des GeFORCE, à savoir 135 MHz pour le GPU, la mémoire se stabilisant de son côté à 202 MHz. En charge, la carte atteint 1366 MHz, bien que cette fréquence ne soit pas maintenue en toutes circonstances (cf. page suivante).



Gigabyte GTX 980 Ti G1 Gaming fréquences au reposGigabyte GTX 980 Ti G1 Gaming fréquences en charge

Fréquences au repos et en charge



C'est tout pour la description de notre Gigabyte GTX 980 Ti G1 Gaming, voyons page suivante les prestations de son refroidisseur.
