• Plateformes de test

Pour ce test un peu spécial, nous ferons une entorse à notre protocole habituel. Afin de compléter la boucle, nous avons mis la main sur plusieurs radiateurs en cuivre. Et pour  garder une certaine cohérence avec le produit testé, nous restons sur une épaisseur raisonnable de 45 mm maximum. Les radiateurs retenus sont les NexXxoS ST30 en version 240 mm, 240 mm X-Flow et 360 mm. Nous passerons ensuite sur des NexXxoS XT45 240, 240 X-Flow et 360 mm. L'installation est ensuite réalisée avec des tubes de 13/10 et l'évacuation de la chaleur confiée à des Noctua NF-A12x25 PWM.

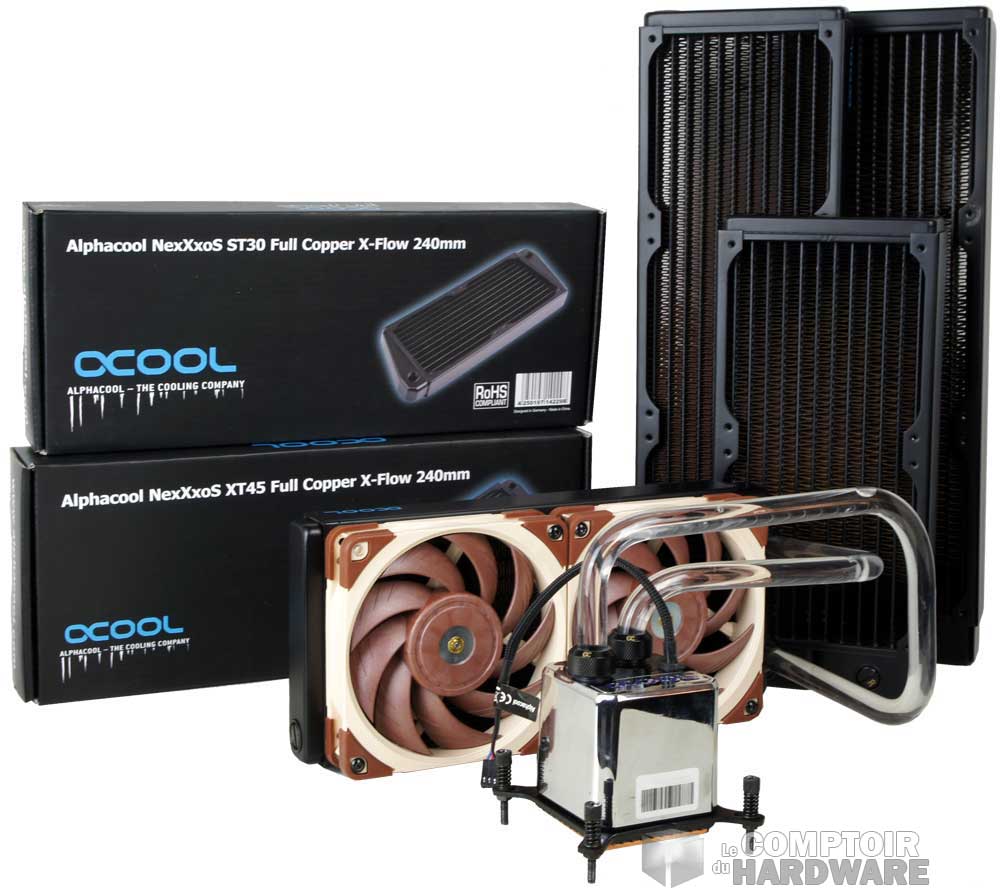

La famille Alphacool réunie pour la photo [cliquer pour agrandir]



Le montage est fait sur notre plateforme de test habituelle et toute la partie logicielle est à jour :



prot x99 strix seasonic prime 600 fanless trident z royal 3600

Matériel Intel :

Intel Core i7 6800K @ Stock (140W) et modulable

Asus ROG Strix X99 Gaming

4x8Go DDR4 3600Mhz G.Skill Trident Z Royal

HD5770 + Arctic Accelero S1 Plus

SSD Intel 730 240Go

Seasonic PRIME 600W Fanless Titanum

Sonde de température Phobya

Débitmètre Koolance ADT-FM3 + INS-FM18

Configuration logicielle

Windows 10 Pro 64bits à jour

OCCT 4.4.2 (nous conservons cette version)

Intel Extreme Tuning Utility (XTU)  6.5.1.352

SpeedFan 4.52



• Les tests

La première partie des tests est consacrée aux relevés de débit, vitesse de rotation de la pompe et température du liquide sur la période de chauffe. Les mesures sont effectuées à l'aide du débitmètre Koolance et de la sonde de température Phobya et de SpeedFan pour la transcription.



Dans un second temps, nous effectuons une série de mesure de température en charge, à 100%, 75%, 50% puis 25% de la vitesse de rotation des ventilateurs avec chacun des radiateurs cités plus haut. Ces relevés sont effectués sur notre plateforme cooling à 140W, puis 220W.



Systèmes hybrides

Asus gtx 780 poseidon



Lors du test d'un système hybride, l'idée sera de proposer une mesure effectuée avec le circuit modifié, en y ajoutant bien entendu une carte graphique. Par souci de simplicité et de rapidité de mise en oeuvre, nous avons opté pour une carte graphique possédant un système de refroidissement mixte. C'est vers l'Asus GTX 780 Poseïdon que nous nous sommes tournés. Pour l'upgrade du circuit, notre partenaire docmicro.com nous fournit raccords, tuyaux, liquides, sondes de températures et débitmètre.



Sondes de température - DocMicro [cliquer pour agrandir]Sondes de température, écrans et débitmètre en place



Pour ce test qui ne concerne qu'une poignée de modèles sur le marché, nous lancerons une charge de 45min avec OCCT en mode "alimentation" afin de solliciter CPU et GPU. Un relevé des températures sera effectué toutes les 5 min sur les sondes de températures placées à la sortie du radiateur et des waterblocks. Les résultats obtenus vous seront présentés sous forme d'un graphique mettant en évidence l'évolution de la température durant la charge. Nous vous proposerons également une moyenne, ainsi qu'un graphique de comparaison des températures du circuit avec le CPU seul, puis CPU + GPU.



watercooling powered by docmicro [cliquer pour agrandir]
