• TR4 & X399

Pour accompagner ces nouveaux CPU, AMD lance une nouvelle plateforme TR4. Nous l'avons toutefois évoqué précédemment, le terme nouveau n'est pas tout à fait adapté, puisqu'il s'agit du renommage du socket SP3r2 dédié aux puces Epyc pour serveurs. Les pins sont à présents déportées sur le socket et très franchement, il valait mieux pour les maladroits, avec pas moins de 4094 points de contacts ! Pour éviter les accidents malheureux, AMD a conçu un système sécurisant la mise en place du CPU.

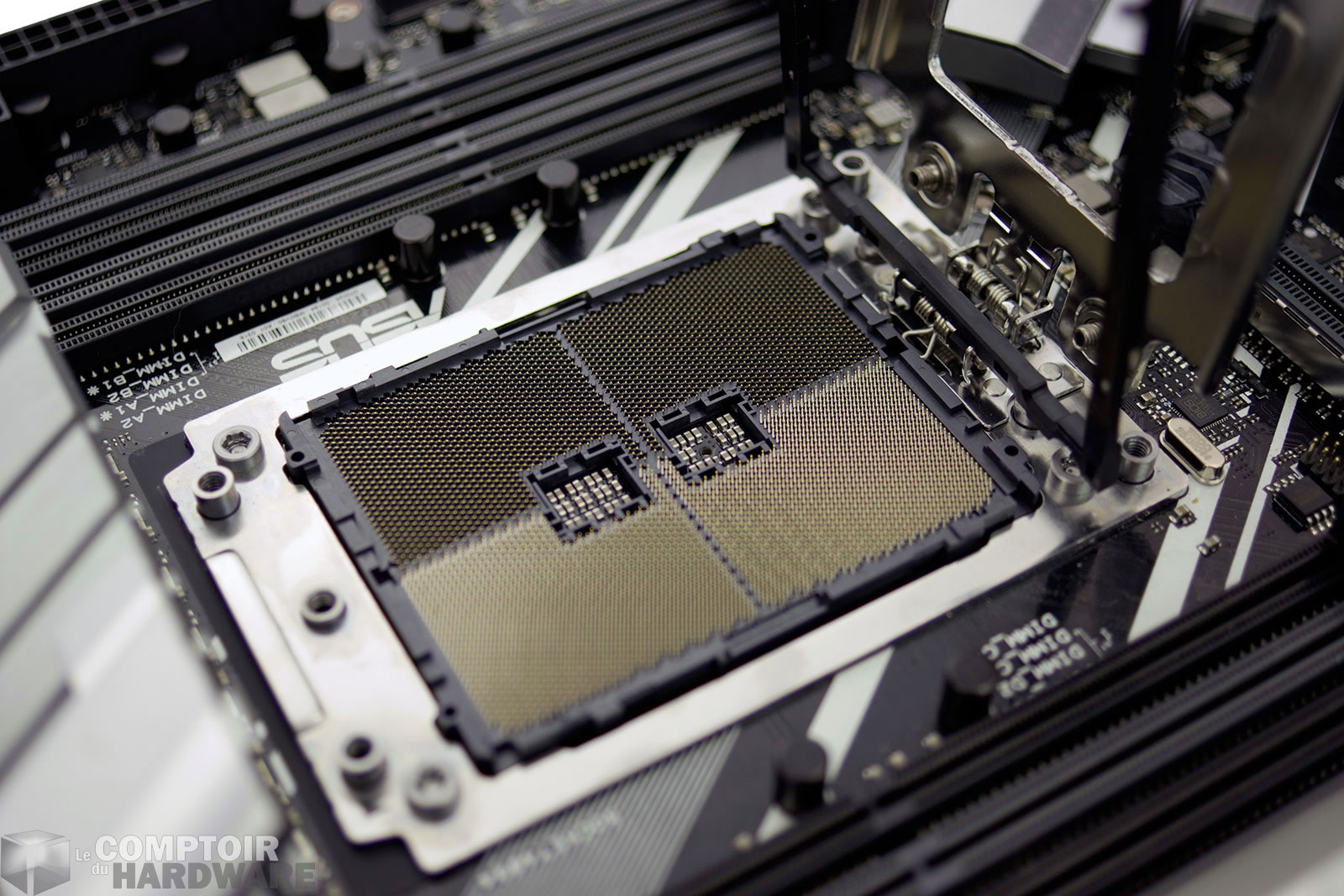

Socket TR4 [cliquer pour agrandir]Socket TR4

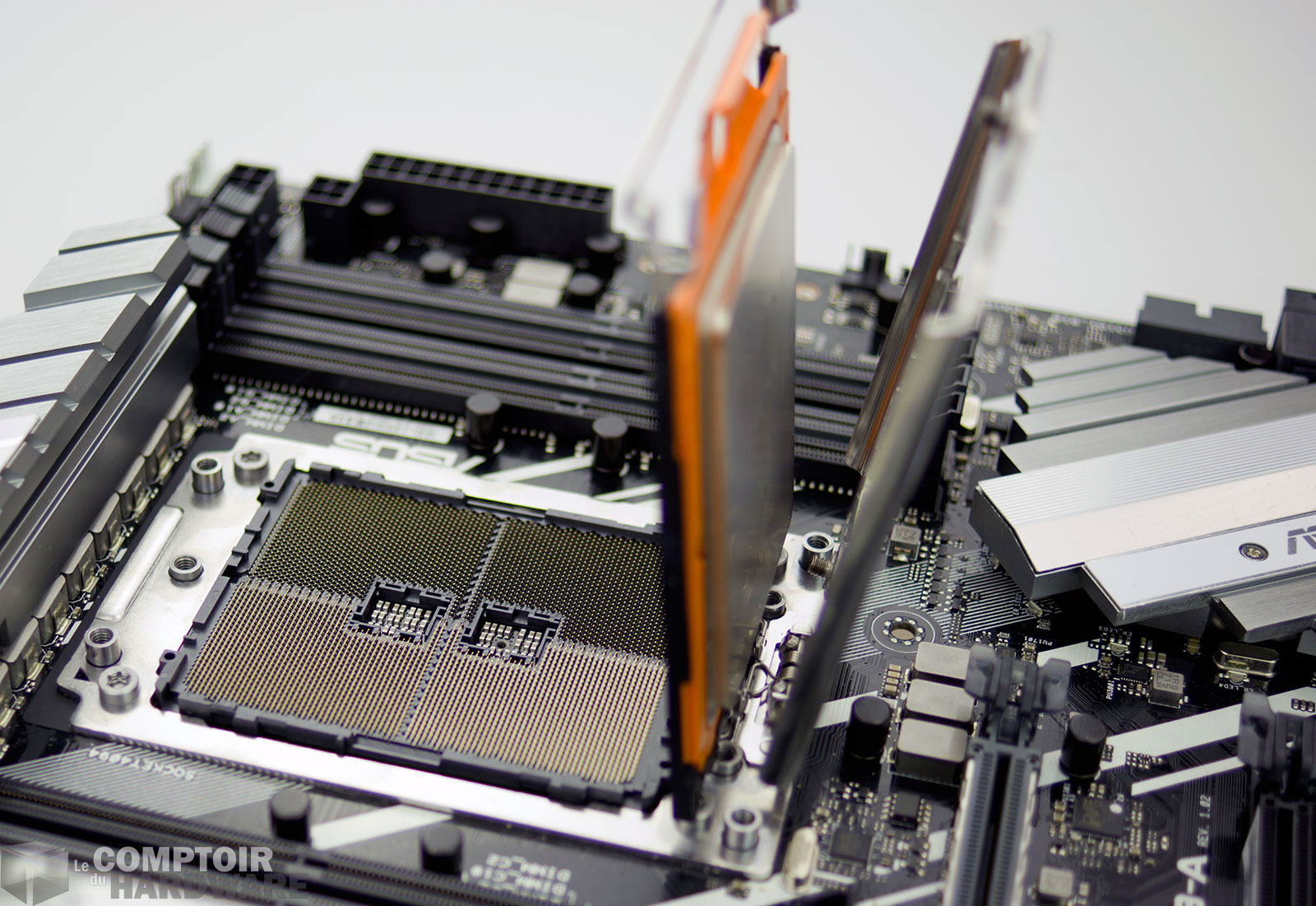

Le socket est maintenu fermé à l'aide de 3 vis Torx, après desserrage de ces dernières dans l'ordre indiqué, un système de ressort soulève la plaque de verrouillage supérieure. On peut alors relever le cadre de guidage en plastique (au premier plan derrière le socket sur la photo précédente), qui servira de rail de guidage au CPU, préalablement clipsé dans son support orange. Il suffit alors de le glisser dans le cadre sans aucune contrainte (si dans le bon sens).

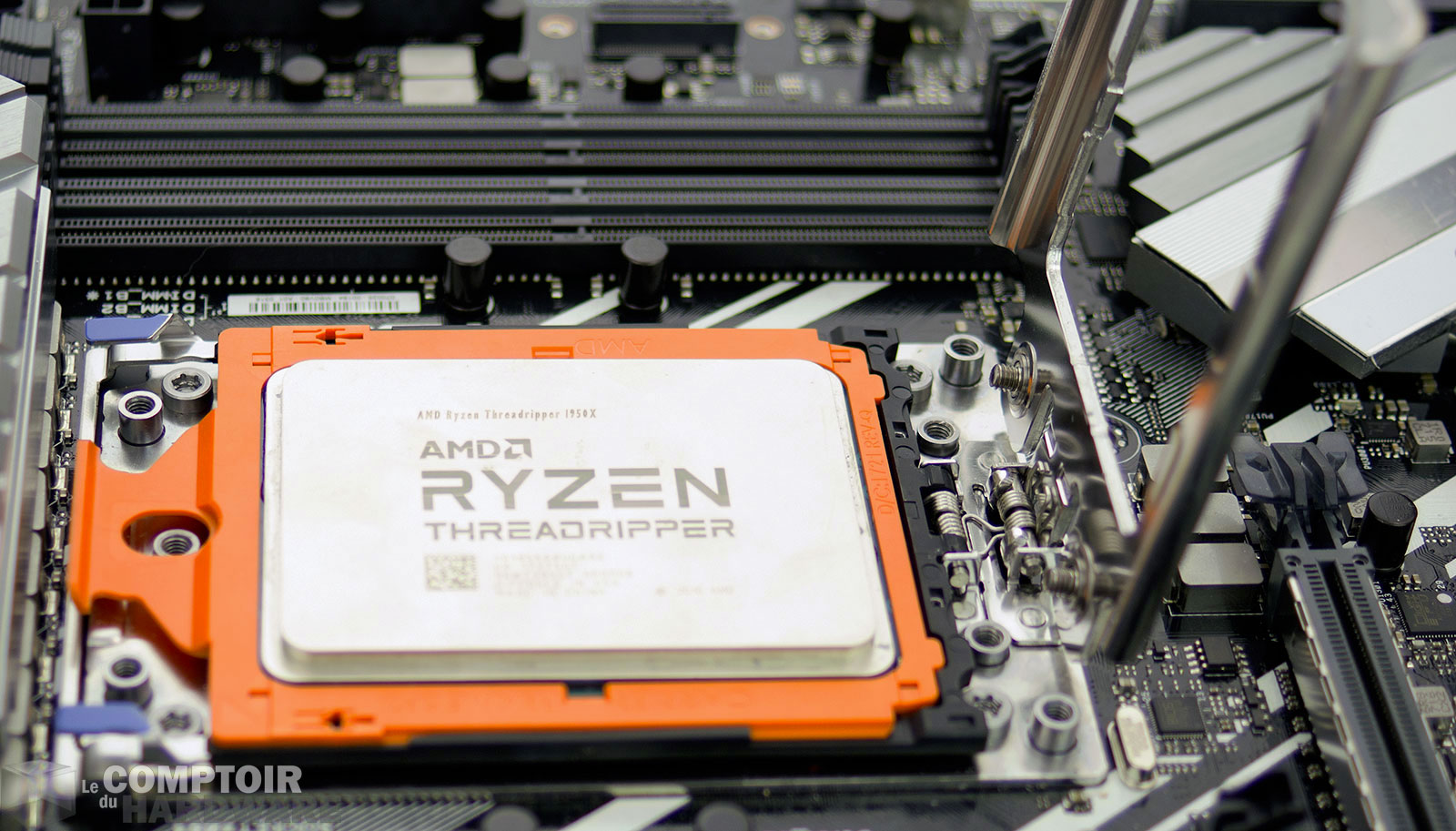

Mise en place du CPU dans le cadre [cliquer pour agrandir]Mise en place du CPU dans son cadre de guidage



L'opération suivante consiste à rabattre délicatement le cadre de guidage (avec le CPU inséré) sur le socket, en clipsant les 2 ergots prévus à cet effet (parties bleues), à l'extrémité du socket.



Application du CPU sur le socket [cliquer pour agrandir]"Rabat "du CPU sur le socket TR4

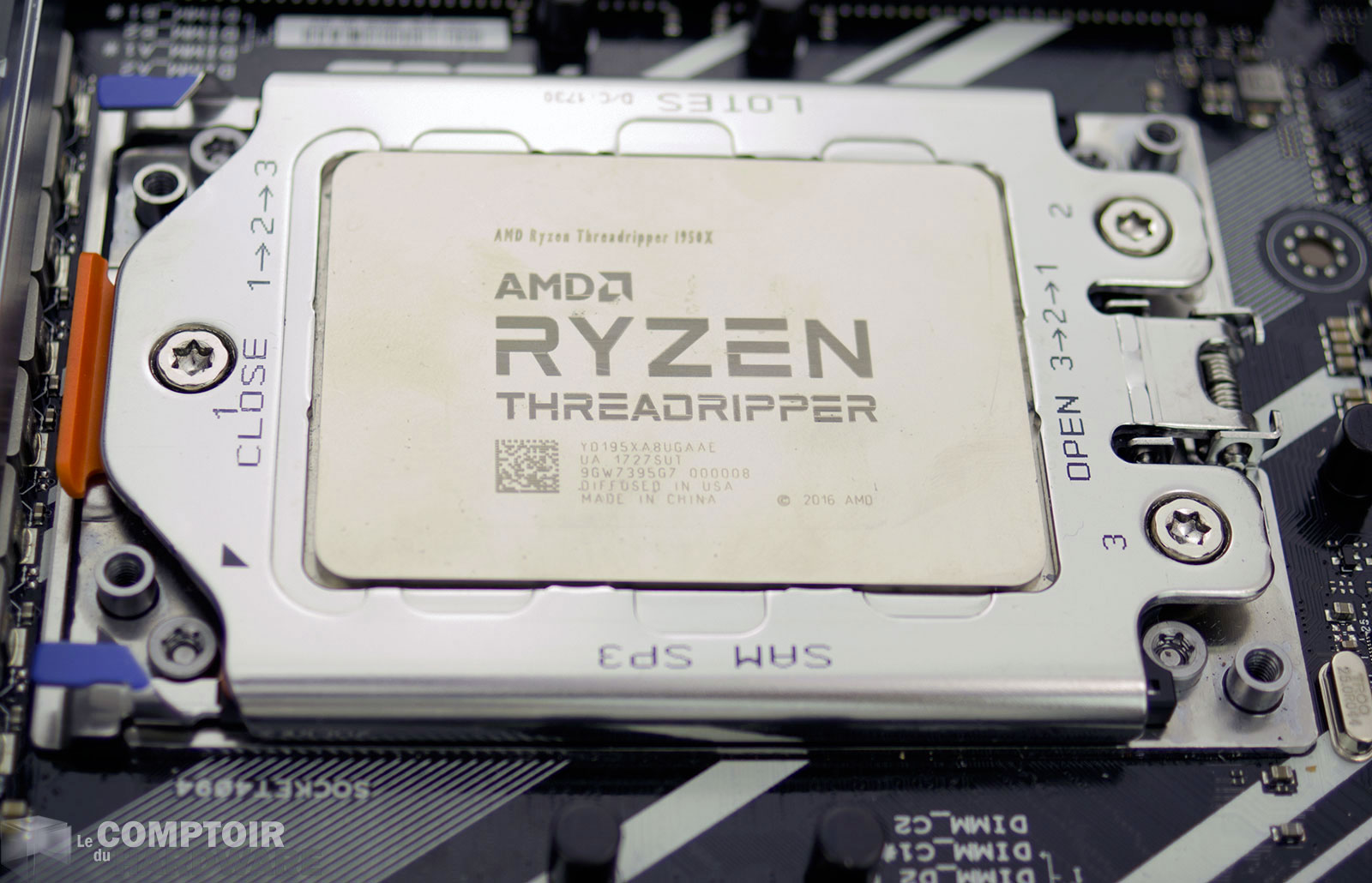

Il ne reste plus qu'à verrouiller le socket en rabattant la plaque Ad Hoc et en vissant dans l'ordre indiqué les 3 Torx à l'aide de la clef fournie, pour respecter le couple de serrage.



Verrouillage du socket  [cliquer pour agrandir]Verrouillage du socket TR4



Pour animer sa nouvelle plateforme, AMD propose le chipset compagnon X399. A l'instar du X370 dont il partage de nombreuses caractéristiques, il est raccordé au CPU par 4 lignes PCIe 3.0 et propose bien entendu l'USB 3.1 Gen 2 natif, ainsi que pléthore de connexions en tout genre. Difficile de faire la fine bouche ici.

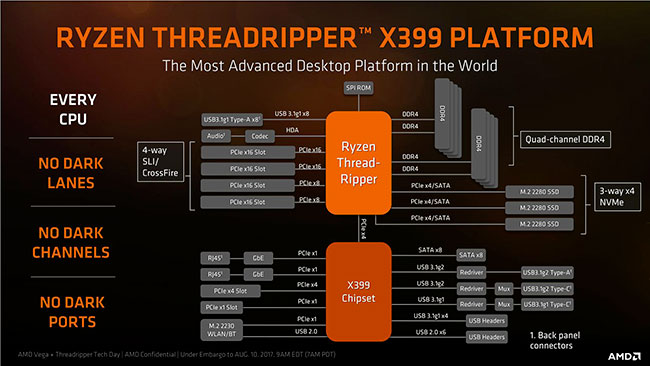

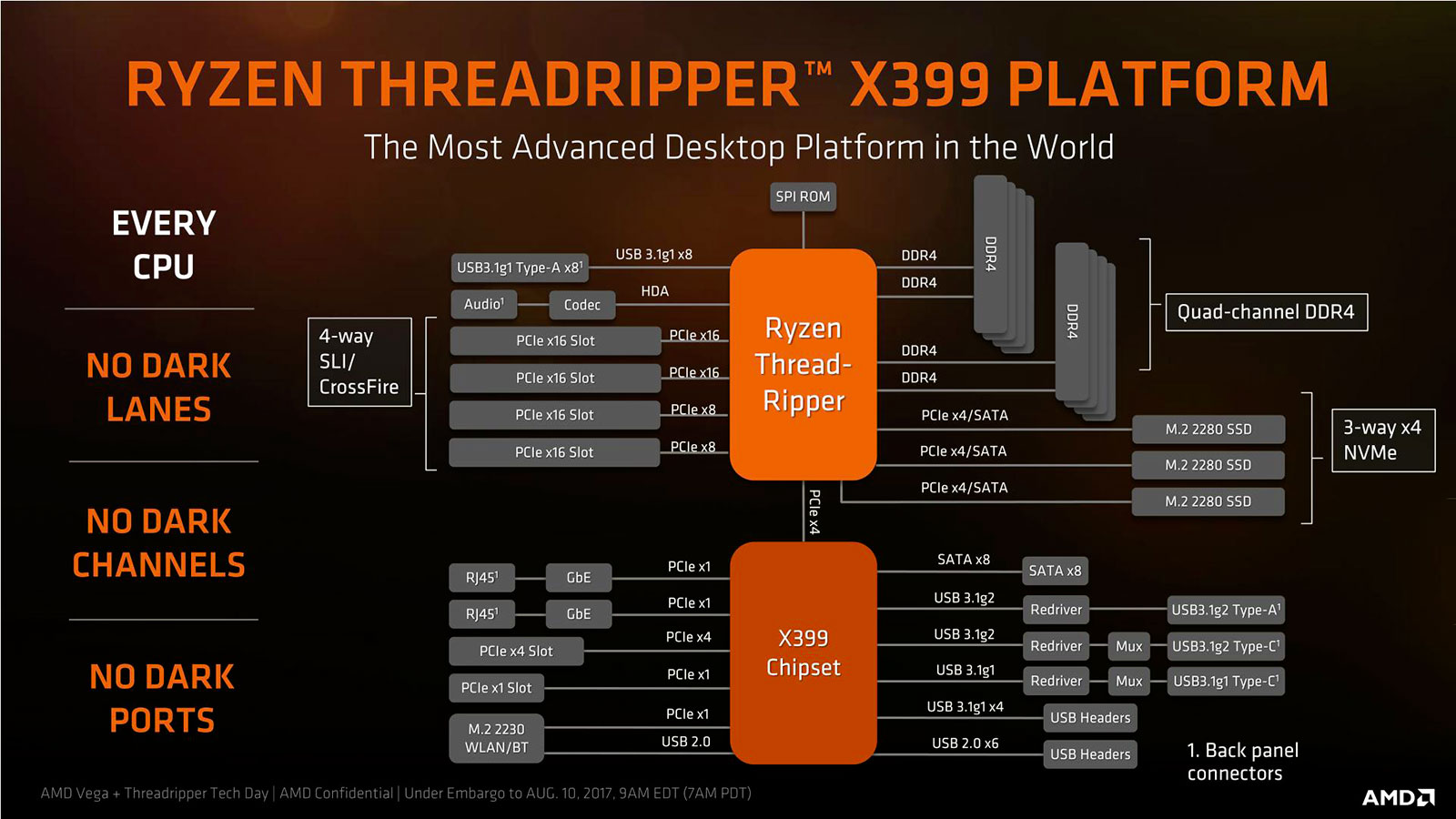

Chipset X399 [cliquer pour agrandir]Diagramme AMD X399



Finissons par la rapide comparaison entre les 2 plateformes Ryzen selon AMD. L'avantage principal de la nouvelle venue, si l'on exclut la possibilité de disposer de CPU comprenant davantage de cœurs, vient de la quantité très importante de lignes PCIe disponibles.

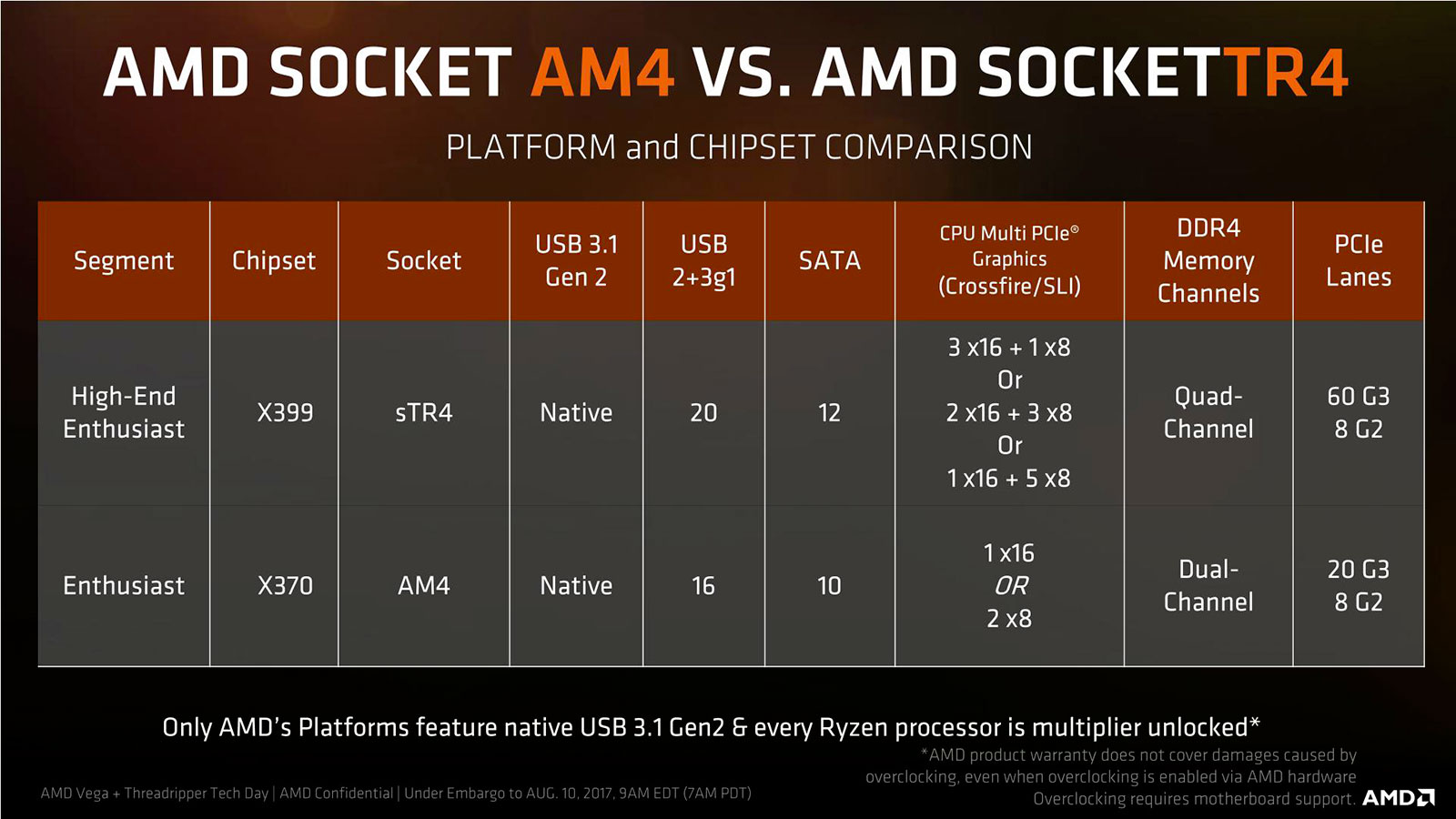

Comparaison AM4 / TR4 [cliquer pour agrandir]

Comparaison des 2 plateformes Ryzen actuelles



C'est à peu près tout ce qu'il y a dire sur cette plateforme, voyons donc page suivante ce qu'en a fait ASUS.
