• XFX RX 460 Double Dissipation

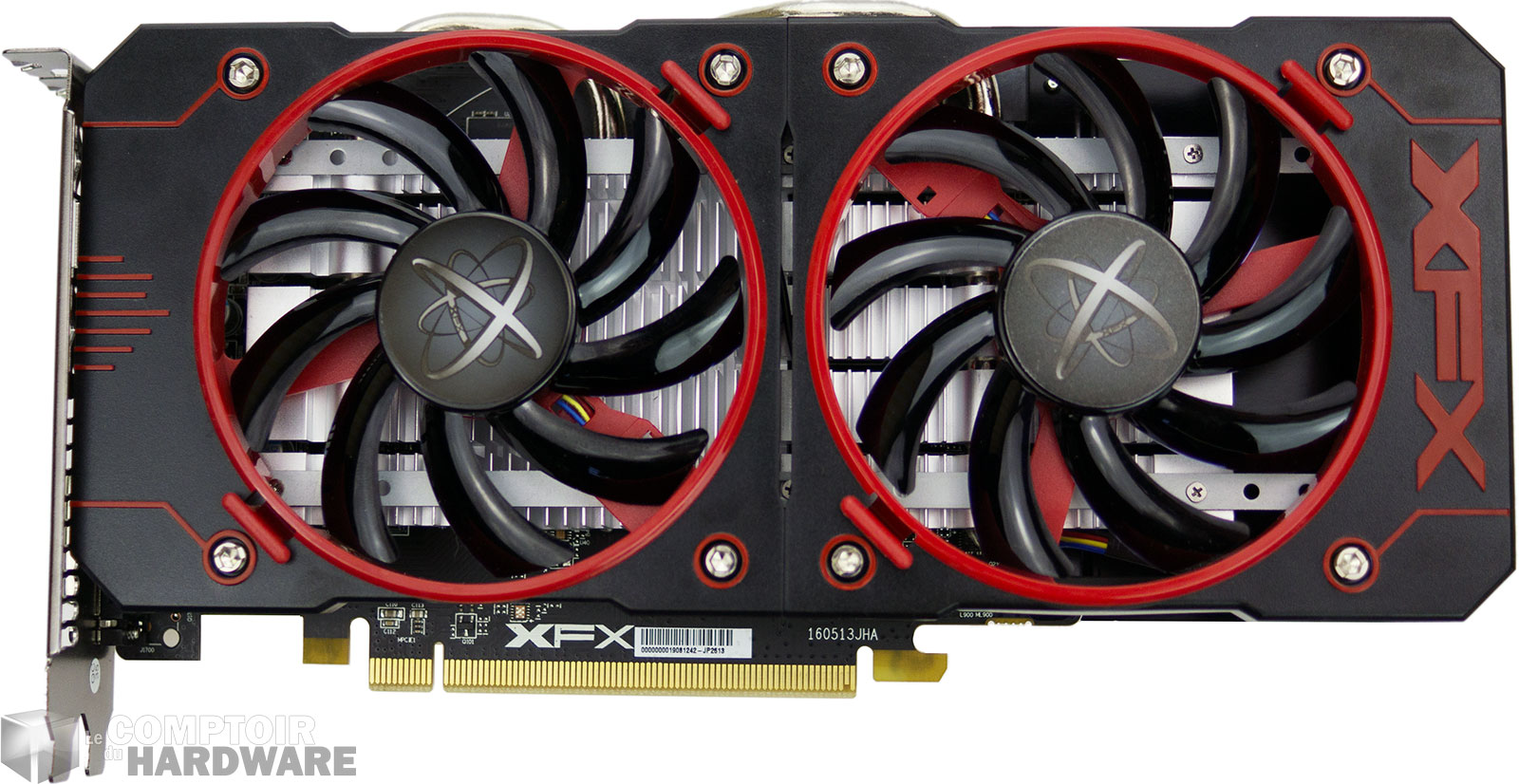

AMD nous a fait parvenir pour ce test une RX 460 commercialisée par XFX et ne reprenant pas le design de référence de cette carte. C'est d'autant plus dommageable que la carte fournie nécessite un connecteur d'alimentation additionnel alors que ce n'est pas le cas de celle de référence (existe-t-elle vraiment ?). La carte est overclockée par défaut et elle utilise le radiateur spécifique de la marque, à savoir le double dissipation qui comme son nom le laisse penser, comporte 2 ventilateurs axiaux de 9 cm. Particularité de ces derniers, ils sont remplaçables aisément puisque maintenus uniquement par 2 clips visibles sur la face avant. La longueur totale de la carte est de 23,5 cm (carénage supérieur), par contre le PCB se limite à 17 cm et il est prolongé par une plaque métallique d'une longueur de 5 cm.

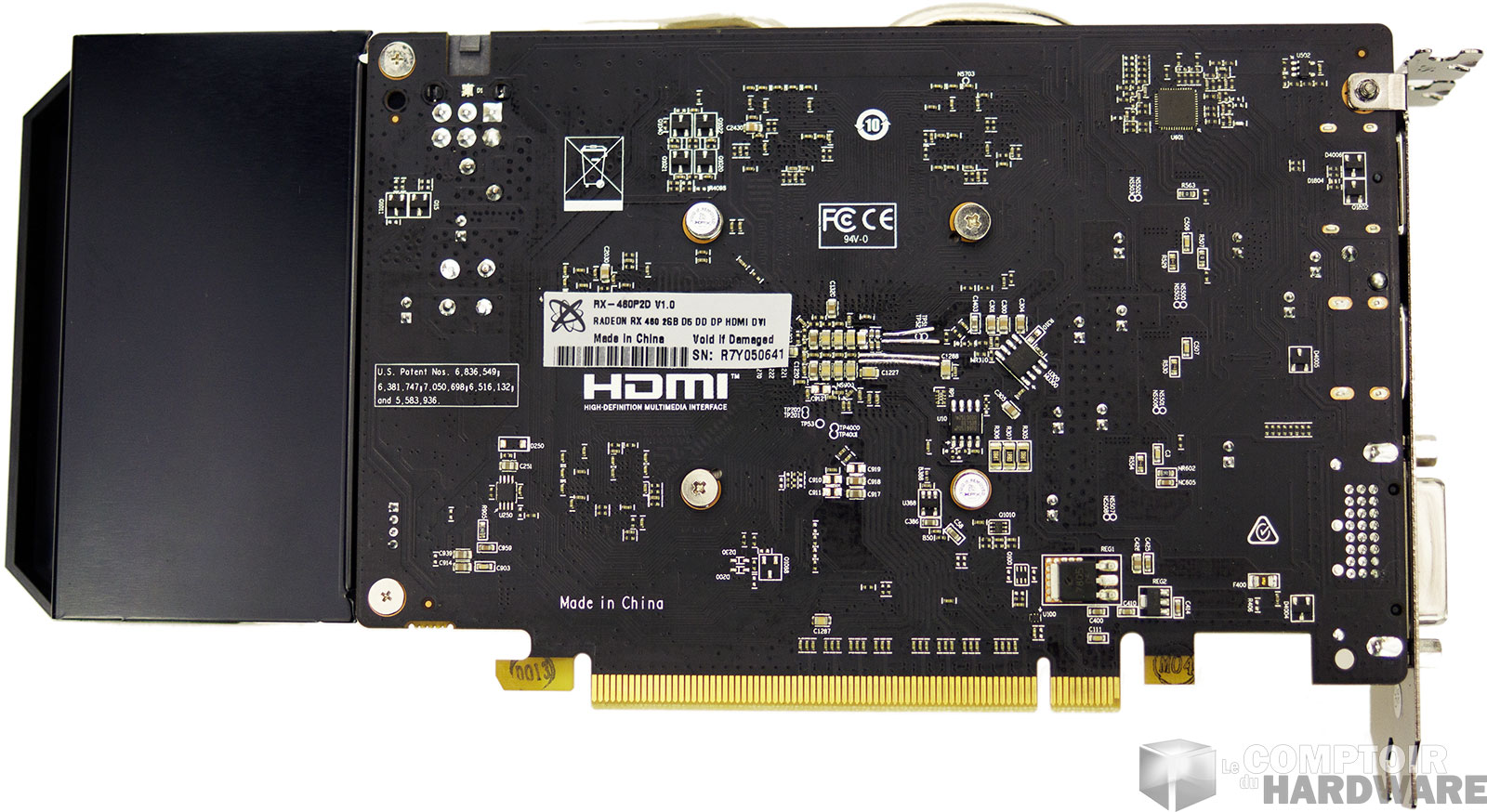

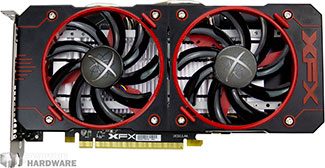

XFX RX 460 Double Dissipation : face avant [cliquer pour agrandir]XFX RX 460 Double Dissipation : face arrière [cliquer pour agrandir]

XFX RX 460 DD - Cliquer pour agrandir

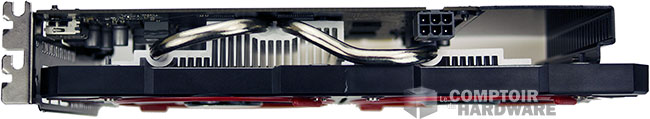

L'alimentation électrique additionnelle est assurée par un seul et unique connecteur à 6 pins positionné sur la tranche, solution qui autorise normalement une consommation maximale de 150W. La consommation "typique" d'une RX 460 est normalement inférieure à 75 W, mais s'agissant ici d'un modèle overclockée, XFX a ajouté ce connecteur auxiliaire pour respecter la norme PCIe.



XFX RX 460 Double Dissipation : connecteur d'alimentation

Alimentation de la XFX RX 460 DD

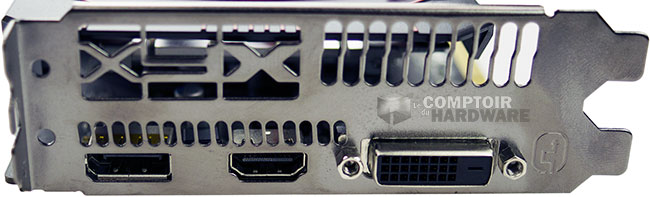

Le panel est différent des RX 470 / 480 : il est composé d'un HDMI 2.0b et d'un Display Port (jusqu'à 1.4 Ready) nécessaire pour profiter du HDR en 4K, par contre le DVI est de retour ce qui contentera les possesseurs d'écrans employant encore cette connectique. XFX s'est autorisé une petite personnalisation lors de la découpe du slot supérieur afin de rappeler son logo.



XFX RX 460 Double Dissipation : connecteurs vidéo

Connecteurs vidéo

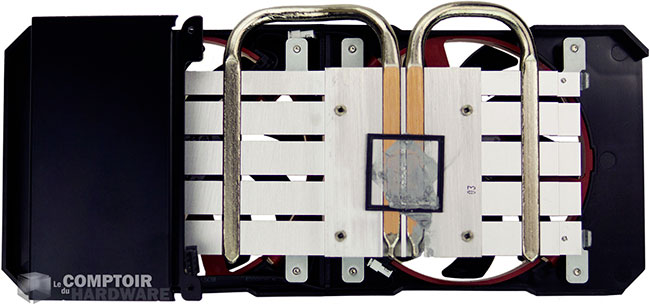

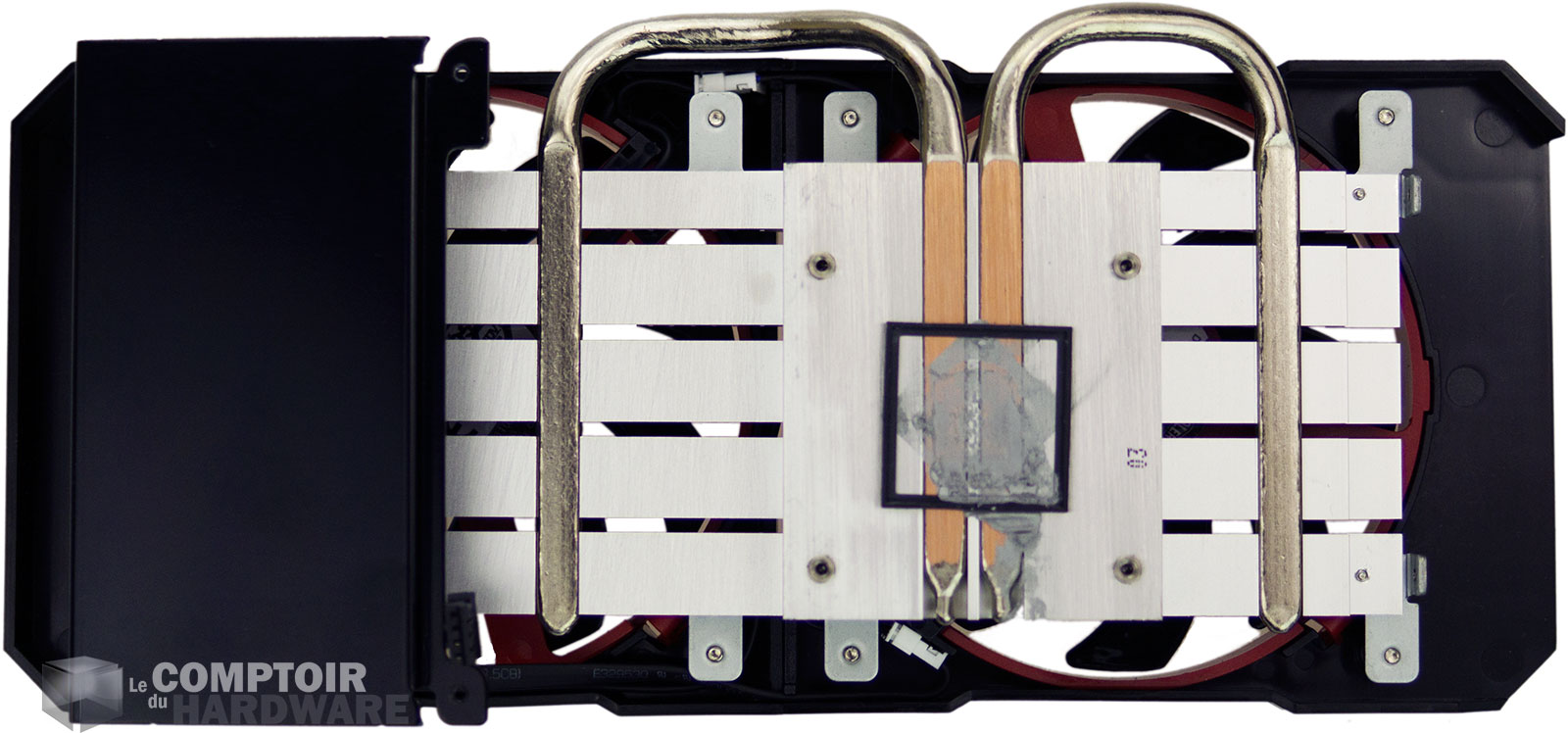

Le radiateur dédié au GPU est constitué d'un bloc d'aluminium surplombé d'ailettes pour la dissipation. La base de ce dernier est composée de 2 caloducs en cuivre à contact direct avec le GPU. Il permet de diffuser les joules de celui-ci au travers du radiateur pour maximiser son efficacité, le flux d'air en provenance des 2 ventilateurs faisant le reste. Les puces mémoires et les composants sensibles de l'étage d'alimentation ne disposent pas de dissipateurs dédiés, ils ne profitent pas ou très peu du flux d'air non plus, car la base du radiateur fait office de "bouclier", seules 4 petites saignées laissant passer un maigre filet d'air. Un petit cadre en plastique protège les extrémités du packaging GPU.



XFX RX 460 Double Dissipation : refroidisseur [cliquer pour agrandir]

Le refroidisseur - Cliquer pour agrandir

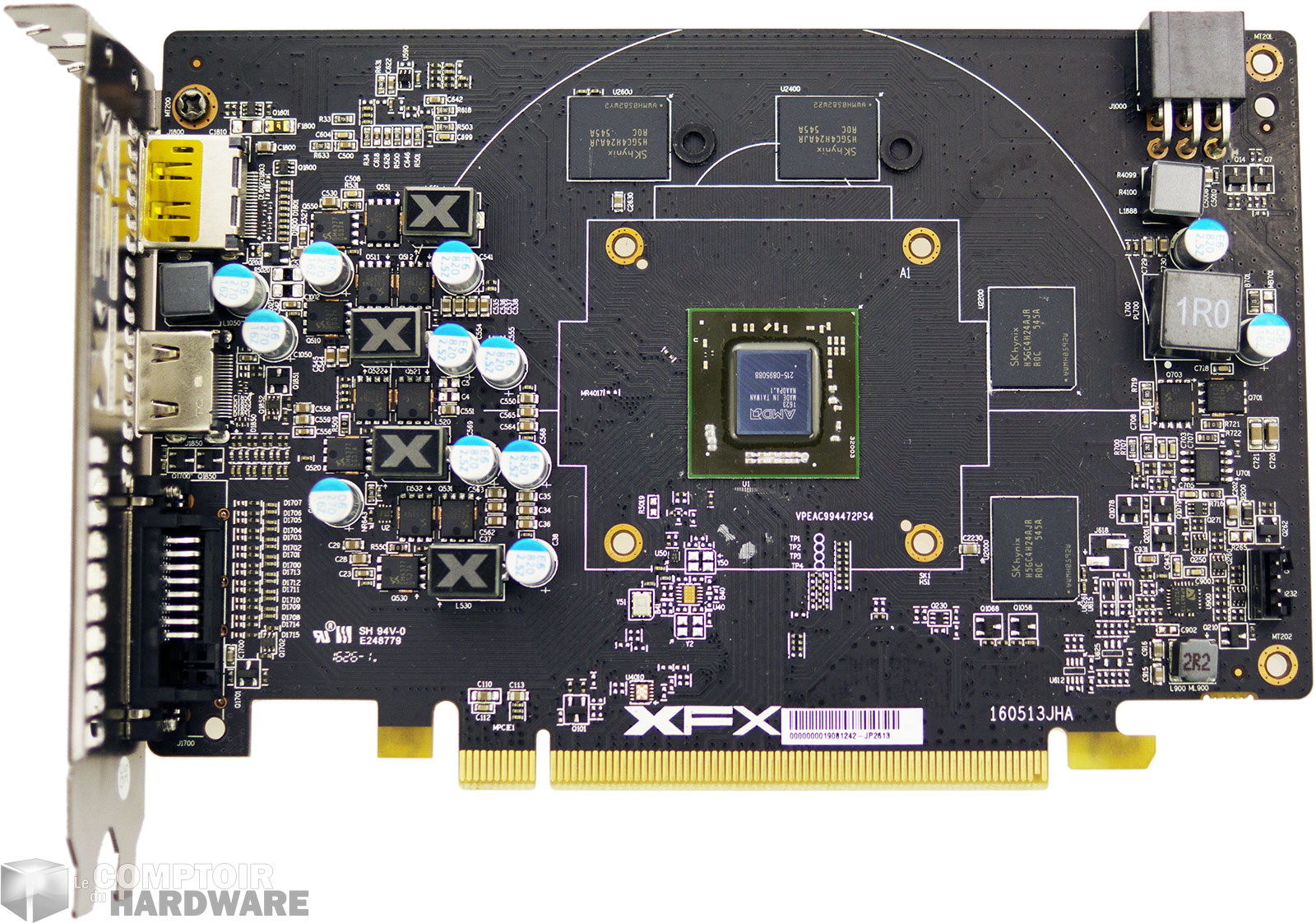

Le ventirad retiré, le PCB très court se dévoile. Polaris 11 dans son packaging ri-kiki (24,5 x 24,5 mm) trône au centre entouré par 4 puces mémoire de 512 Mo. L'étage d'alimentation est comme souvent dans cette gamme, déporté du côté des slots de fixation. Notons à côté des 2 puces mémoires supérieures la présence d'entretoises circulaires les protégeant lors de la mise en place du dissipateur.



XFX RX 460 Double Dissipation : PCB [cliquer pour agrandir]

Le PCB et la backplate de la XFX RX 460 DD - Cliquer pour agrandir

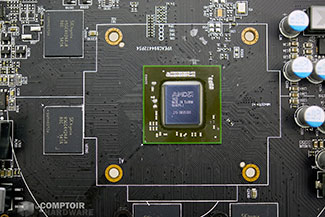

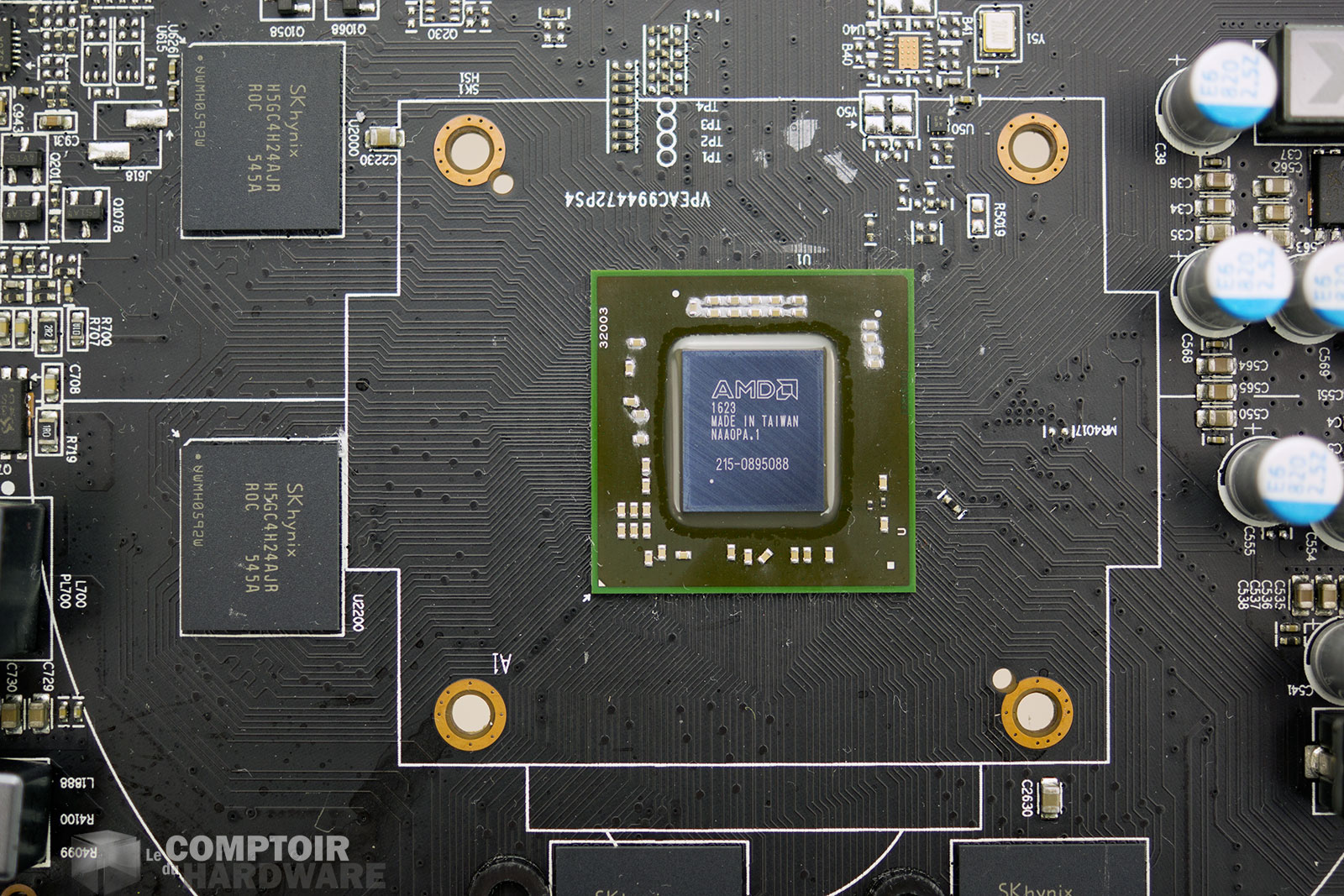

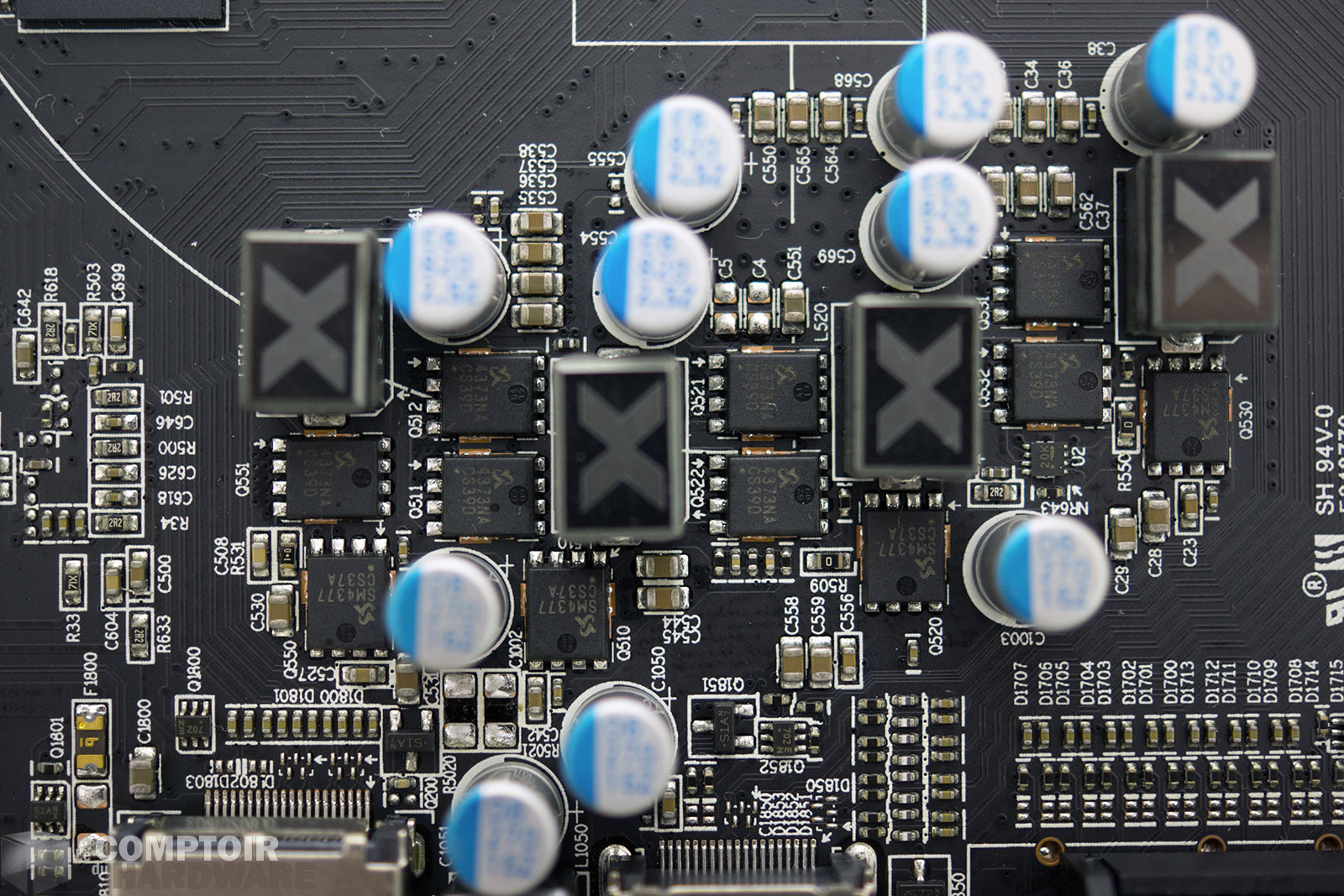

Les puces mémoires sont d'origine Hynix et certifiées à 6 Gb/s, XFX procède donc à un overclocking d'usine de ces dernières pour passer de 1500 MHz à 1750 MHz, cela semble donc généralisé aux RX 460/470. Ceci dit, nous n'avons pas noté de problèmes particuliers et même réussi à overclocker un peu plus la mémoire, comme quoi ! Le GPU utilise donc un packaging bien plus petit qu'à l'accoutumée, mais aussi moins haut (1.5 mm) pour faciliter l'intégration dans les PC portables qui semble être clairement la cible de Baffin. Enfin, la RX 460 de XFX dispose d'un étage d'alimentation à 3 phases pour le GPU plus une dédiée à la mémoire ce qui devrait s'avérer amplement suffisant vu l'enveloppe thermique allouée à la carte .



XFX RX 460 Double Dissipation : mémoire et P11 [cliquer pour agrandir]XFX RX 460 Double Dissipation : phases [cliquer pour agrandir]

GPU, GDDR5 et étage d'alimentation de la XFX RX 460 Double Dissipation - Cliquer pour agrandir

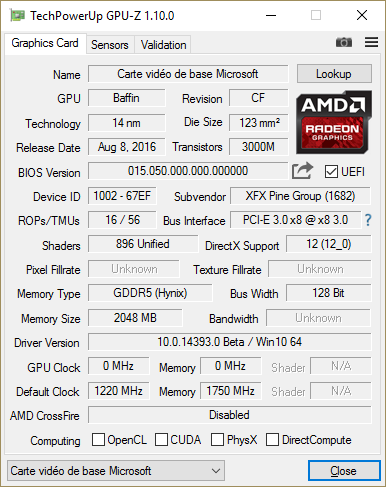

Poursuivons la description de notre carte au travers de GPU-Z même si ce dernier la reconnait très mal pour le moment : la RX 460 DD utilise donc d'une puce comprenant 896 unités de calcul, 56 TMU et 16 ROP ce qui correspond à 14 CU activés sur les 16 compris dans le GPU. Du côté des fréquences, ce dernier mouline à 1220 MHz en boost (+20 MHz par rapport aux spécifications d'AMD soit moins de 2%) et 1090 pour sa fréquence de base. Cette dernière est normalement la valeur la plus basse que la puce pourra prendre en charge, hors surchauffe bien évidemment. Côté mémoire, XFX respecte scrupuleusement les spécifications d'AMD pour la RX 460, à savoir 2 Go adressés en 128-bit et cadencés à 1750 MHz.



Notons que GPU-Z perçoit la carte comme interconnectée en PCIe 8x (3.0) alors que nous l'utilisons bien sur un port 16x : le nombre de pistes présentes sur le PCB au dos entre le connecteur PCIe et le GPU atteste de ce câblage réduit à 8x. Cela démontre une fois de plus que ce GPU est d'abord conçu dans l'optique d'un usage PC portable (réduction courante chez ces derniers) et permet quelques menues économies de tout ordre, sans impacter pour autant les performances vu les caractéristiques modestes de la puce, loin de pouvoir saturer du PCIe 3.0 en 8x .



GPU-Z XFX RX 460 DD : fréquences et caractéristiques

GPU-Z de la RX 460 DD de XFX

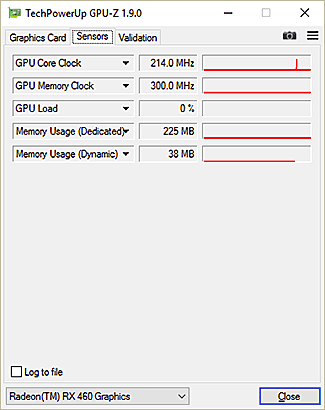

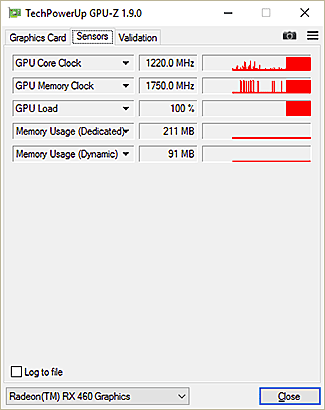

Au repos, la fréquence GPU se limite à 214 MHz soit moins que ses grandes sœurs (300 MHz). Pour la mémoire, on retrouve par contre les traditionnels 300 MHz à l'instar des autres RX. En charge 3D cette fois, contrairement aux GeFORCE qui ajoutent ici une variabilité selon la "qualité" de la puce (et donc de la chance de l'acquéreur), la fréquence maximale sera toujours la même pour toutes les RX 460 respectant les fréquences de référence (donc pas celle testée ce jour !), soit 1200 MHz, hors limites de consommation ou température atteintes.



GPU-Z XFX RX 460 DD : fréquences au reposGPU-Z XFX RX 460 DD : fréquences en charge

Fréquences au repos et en charge



C'est tout pour la nouvelle star des rouges et noir, voyons page suivante le protocole de test.
