• Le bundle

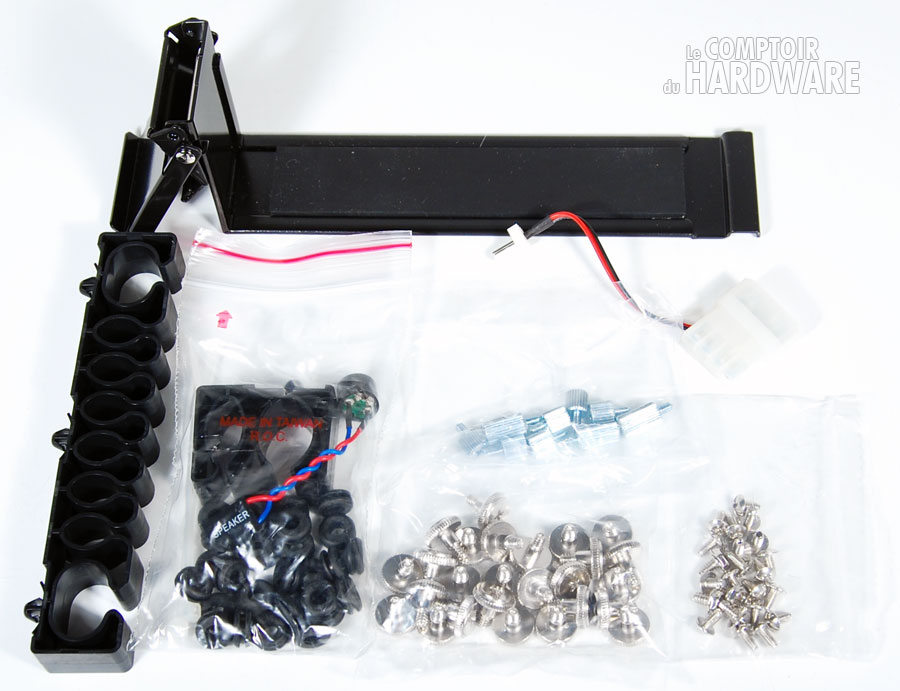

Lian Li PC-B25F bundle [cliquer pour agrandir]



Il est temps de nous intéresser au montage d'une configuration dans le PC-B25F. Commençons pour cela par observer le bundle. L'occasion de constater qu'il n'est guère fourni mais dispose de l'essentiel, avec tout d'abord en haut une énorme patte de fixation, celle destinée à l'alimentation (rappelez-vous que le PC-B25F est censé avoir un système de montage d'alimentation sans outil !).



On trouve ensuite sur la gauche un accessoire d'organisation des câbles, puis tout un kit de visseries, pour disques durs, carte mère et d'autres vis diverses, pas nécessaire réellement au B25F, mais tout de même fournies. Enfin un adaptateur d'alimentation 3pins vers molex est proposé si besoin.





• Les lecteurs

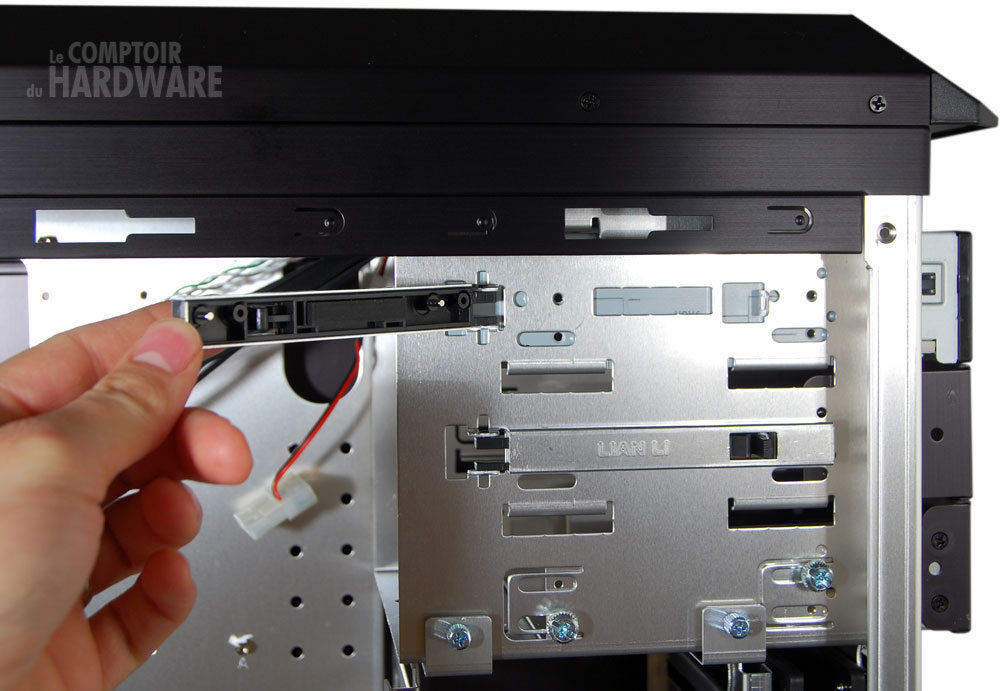

Lian Li PC-B25F montage lecteurs [cliquer pour agrandir]



Et on commence notre installation par les lecteurs optiques. A la base Lian Li a prévu son boîtier pour pouvoir en accueillir 2, la 3è baie 5.25" étant en réalité convertie en berceau 3.5". Les 2 baies supérieures, et uniquement elles sont donc dotées de systèmes de fixation sans outil, et même sans vis. La manipulation est des plus simples, avec juste une petite barre à manipuler. Une fois reclipsée le maintien en position est très bon, et de plus Lian Li nous montre là encore son souci du détail, avec sur l'intérieur de la barre de fixation un patin en mousse pour amortir les vibrations du lecteur.



• Les disques durs

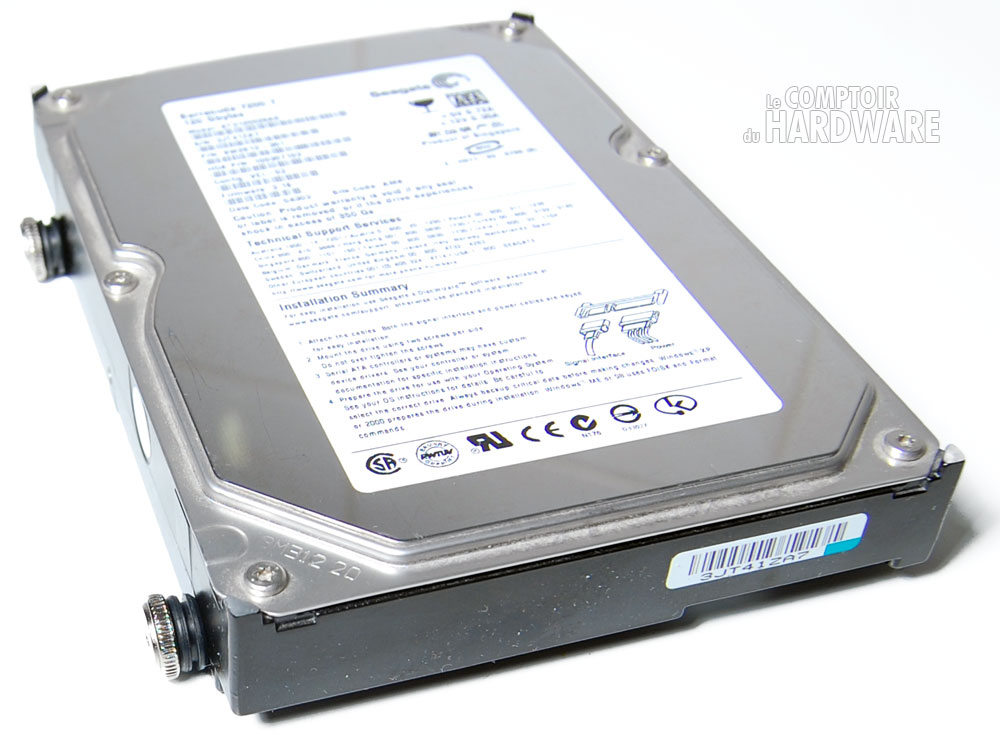

Lian Li PC-B25F montage disques durs [cliquer pour agrandir]



Pour les disques durs les vis sont de rigueur, mais des vis à main, donc les outils sont toujours au placard. La première étape consiste donc à placer sur notre disque 4 vis, associées à 4 rondelles en caoutchouc.

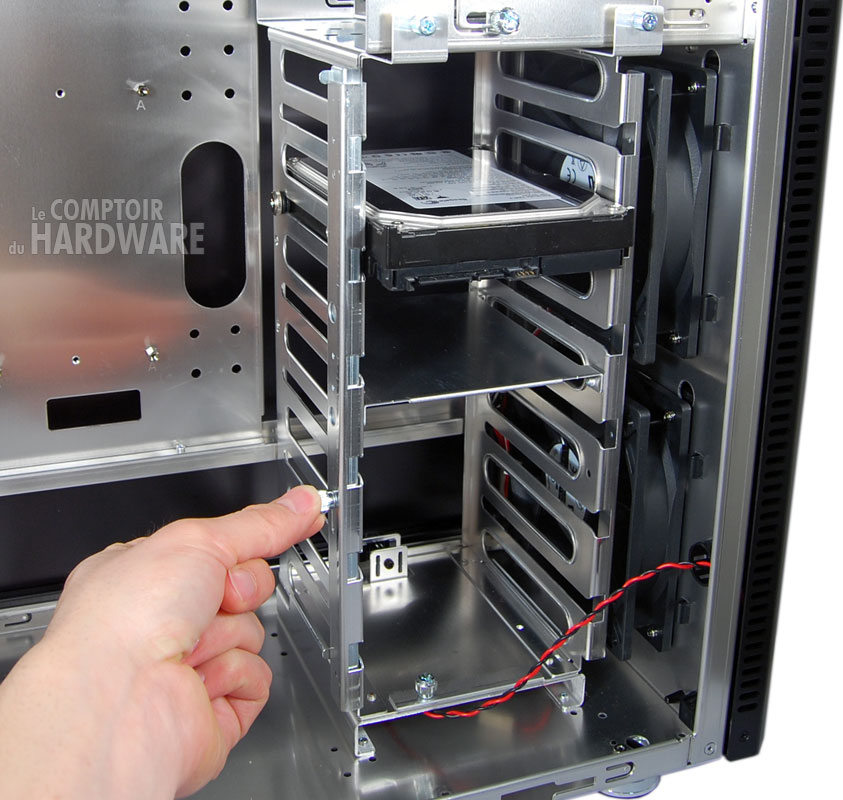

Lian Li PC-B25F montage disques durs suite [cliquer pour agrandir]



On libère ensuite les 6 emplacements 3.5" grâce à une unique vis, que l'on dévisse juste un peu pour permettre le coulissement du système de maintien en position (coulissement de bas en haut). Une fois déplacé les rails sont accessibles, et il suffit de glisser son disque au fond de l'emplacement. Quand il est en place on refait coulisser le système de maintien en position, et on revisse pour que cela ne puisse plus bouger. Très simple, et pourtant visiblement efficace car aucune partie "dure" du disque dur n'est en contact avec le boîtier, et les rondelles en caoutchouc sont massives et font bonne impression. Nous n'avons pas remarqué de vibrations exagérées en utilisation, même si elles sont toujours un peu présentes. Nous mettons plus cela sur le compte de l'utilisation de l'aluminium qu'autre chose, le même système avec un châssis en acier de 15kg donnerait des prestations saluées par tous.





• L'alimentation

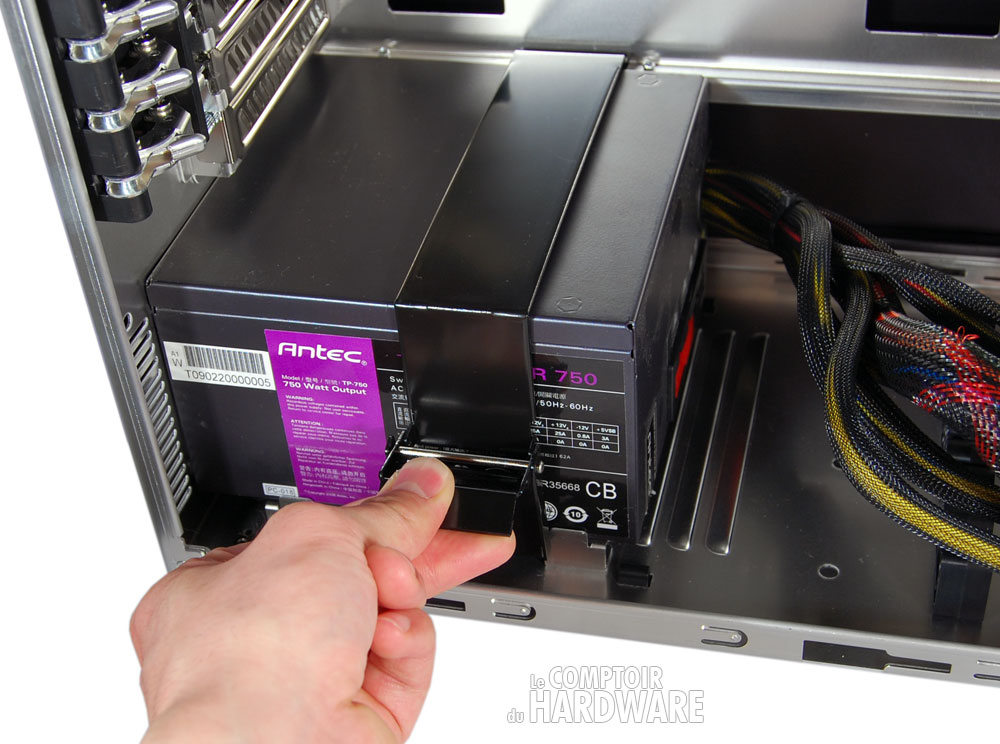

Lian Li PC-B25F montage alimentation [cliquer pour agrandir]



Voici maintenant une des grandes nouveautés 2009 de Lian Li : la patte de fixation sans outil pour alimentation. Et effectivement c'est bluffant. Il suffit de la placer, d'actionner le système de vérouillage un peu à la manière d'un ventirad box AMD, et le tour est joué. L'alimentation est de plus entourée de mousse anti vibration, puisque nous avions déjà vu en page précédente qu'il y en avait sur les barres du dessous, mais également donc sur la surface de la patte de maintien. Impressionnant et parfaitement efficace : l'alimentation ne bouge pas d'1mm. Espérons que ce système ait une longue existence, et fera d'autres émules chez les concurrents.





• La carte mère

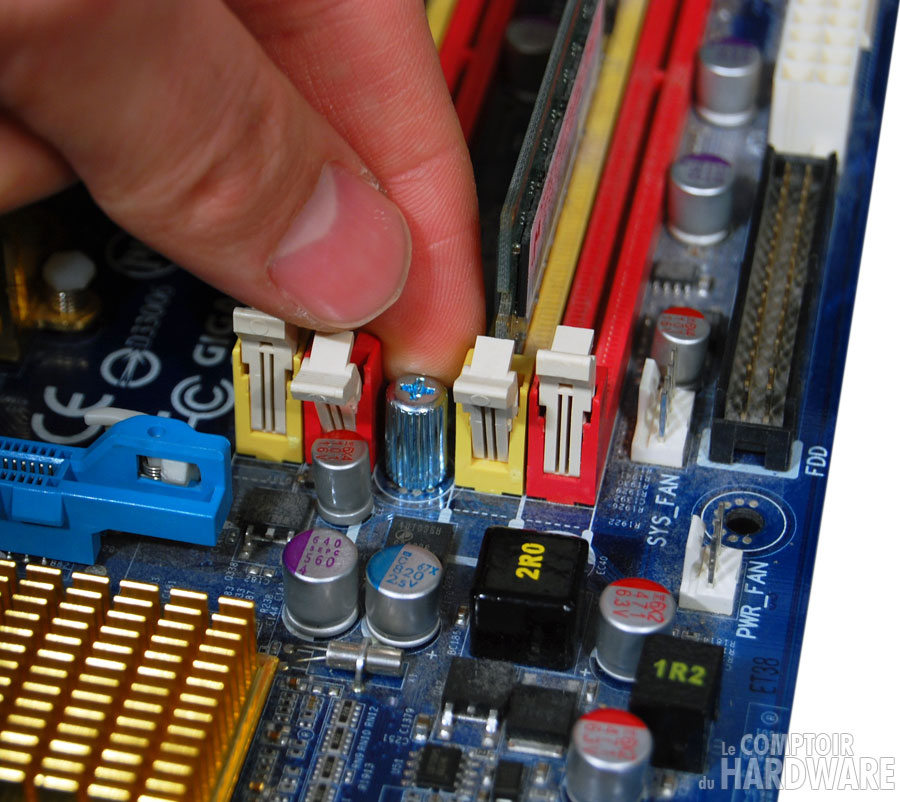

Lian Li PC-B25F montage carte mère [cliquer pour agrandir]



Comment aller au bout des choses chez Lian Li : en proposant même le montage sans outil de la carte mère pour finir. Des vis à main sont en effet fournies. Des petites pour les endroits bien accessibles, et des plus hautes pour les zones plus délicates, comme ici entre les slots mémoire par exemple. Alors soyons honnêtes : ceux qui ont des doigts de rugbymen (n'est-ce pas Thibaut) auront certainement plus vite fait de prendre un tournevis (ces vis à main ont tout de même une tête cruciforme), mais sinon c'est assez agréable de se dire qu'on n'a toujours pas eu à sortir le tournevis depuis l'ouverture du carton du boîtier !





• Le ventirad CPU

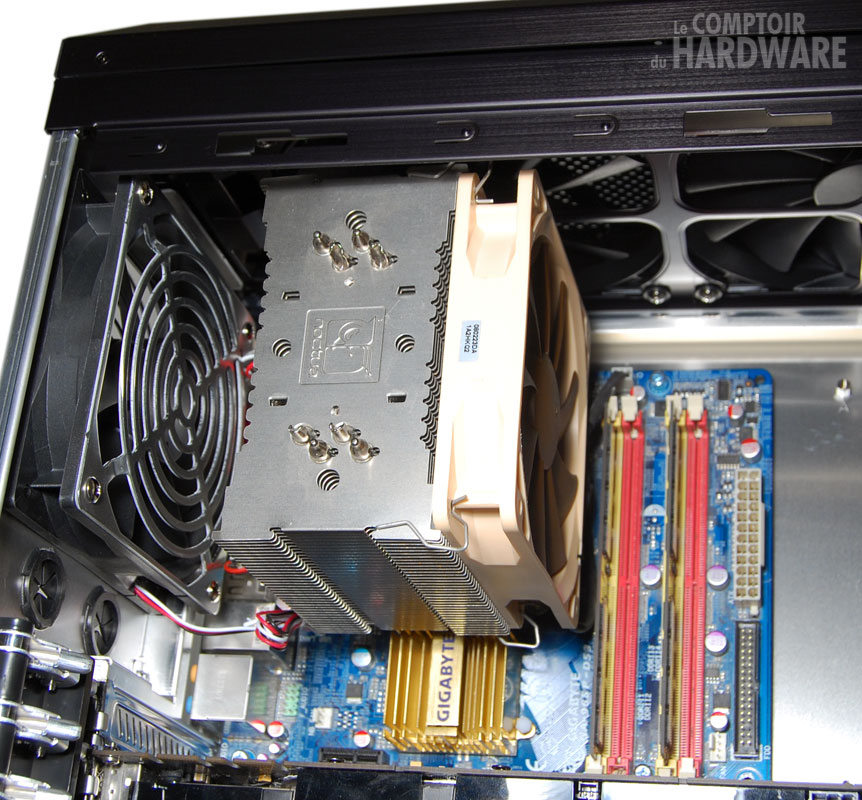

Lian Li PC-B25F montage ventirad CPU [cliquer pour agrandir]



Un petit mot sur l'installation du ventirad CPU. Comme vous pouvez le voir, ce qui saute aux yeux c'est le peu d'espace avec le sommet de la tour, au point d'ailleurs que l'on ne voie pas le haut de notre Noctua NH-U12P. Cependant cela passe, et le Noctua n'est pas un nain dans sa catégorie, donc pas de réel souci de compatibilité en vue.





• La carte graphique

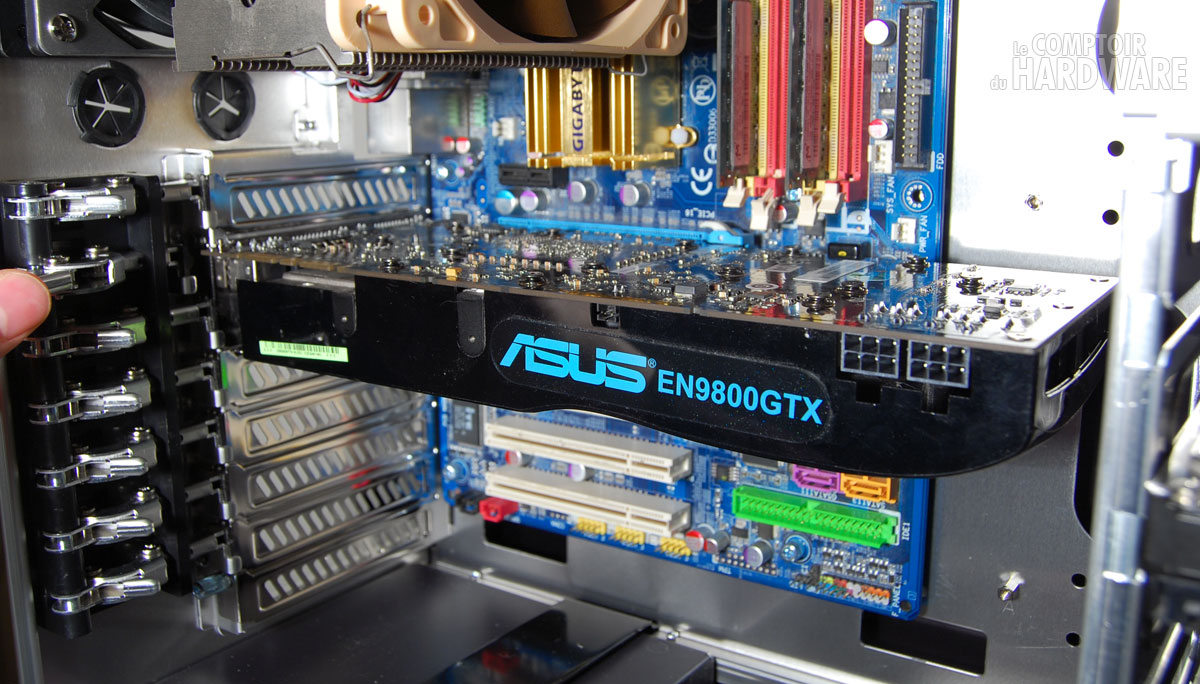

Lian Li PC-B25F montage carte graphique [cliquer pour agrandir]



L'installation de la carte graphique est l'occasion de tester ces fameux "leviers" pour le maintien des cartes filles. Et... "waow" ! Ces systèmes de fixations sans vis pour cartes graphiques sont bien souvent les plus ciblés par les critiques, car il est bien difficile pour les marques de proposer des systèmes simples, pas trop coûteux pour elles et assurant un maintien suffisant pour rassurer l'utilisateur qui place dans sa tour une carte qui peut parfois avoisiner les 2 kilogrammes.



Là Lian Li a visiblement laissé de côté l'histoire du coût, pour proposer une solution quasi parfaite à notre sens. Les leviers sont agréables à manipuler, et un peu durs au moment du vérouillage ce qui est rassurant sur le maintien du système, confirmé par le fait que la carte ne bouge pas d'un poil. Et toujours ce souci du détail : la partie qui vient en contact avec la carte graphique est recouverte d'une petite couche de mousse anti-vibrations.



Pour ce qui est de la longueur, nous avons là une remarque à faire. Lian Li annonce 29cm de disponible, et nous avons nous monté une carte de 26.7cm. Cependant nous avons dû la rentrer de biais, à cause du bord des cages à DD d'une part, et justement de ces imposants systèmes de fixations dont nous venons de parler d'autre part. C'est donc un peu au chausse pied que cela rentre, et si nous faisons confiance à la marque quand elle indique 29cm disponibles, et donc qu'une HD5870 par exemple devrait rentrer, ce sera sans doute au prix de plusieurs gouttes de sueurs et douleurs aux yeux pour bien regarder où faire passer la carte au mm. Ceux qui font les yeux doux à la HD5970 en revanche peuvent de suite passer leur chemin : ce ne sera pas pour le PC-B25F.





• La configuration

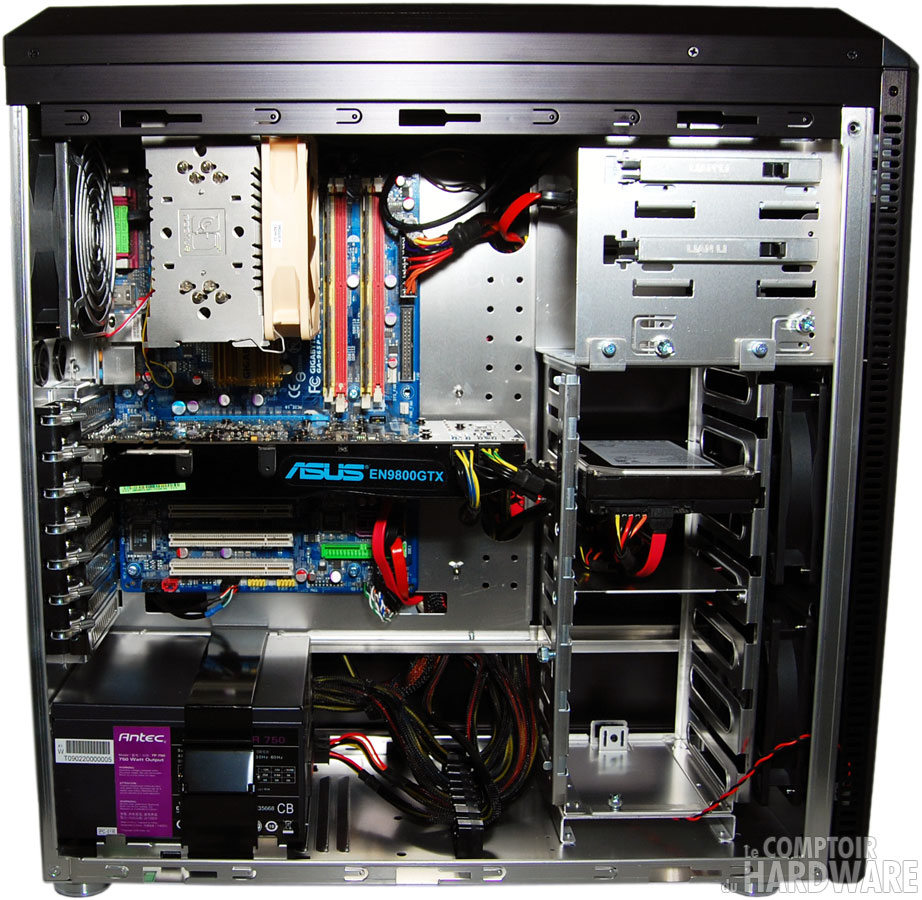

Lian Li PC-B25F montage configuration [cliquer pour agrandir]



Pour finir une petite photo avec une configuration montée, pour avoir par exemple une idée de l'organisation possible des câbles.
