• Présentation

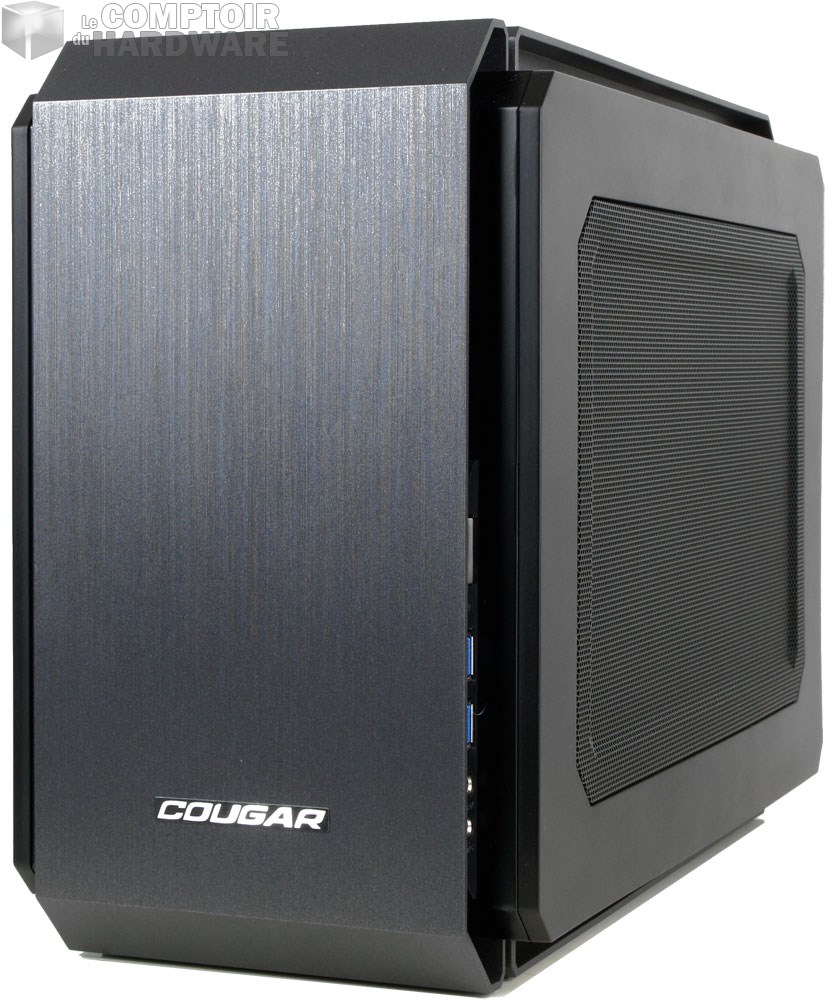

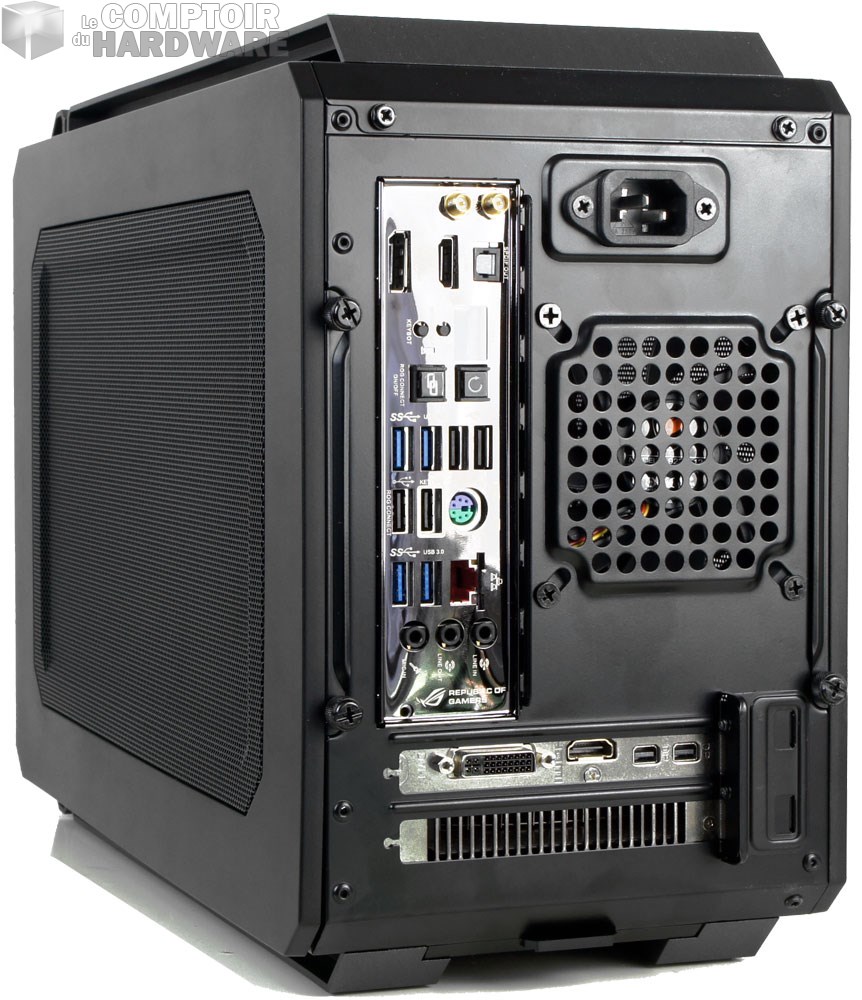

Le QBX de face [cliquer pour agrandir]Vue arrière [cliquer pour agrandir]

Le QBX de face et de dos



Cougar QBX
Couleur Noir
Famille Mini tour
Dimensions 291 x 178 x 384 (HxLxP en mm)
Poids 3,7kg
Matériaux Acier, plastique
Formats de carte mère Mini-ITX
Baies 5,25" 1 lecteur optique slim
Baies 3,5" 1
Baies 2,5" 4
Restrictions

CPU: 105mm

GPU : 350mm

PSU : 140mm

Connectique en façade 2 x USB 3.0 + I/O Audio HD
Ventilation

1 x 90 a l'arrière

Prix officiel

50€

On vous le disait en introduction, le QBX est très compact. Le boîtier, composé d'acier et de plastique, pèse moins de 4kg tout nu. Ses dimensions sont de 291mm de hauteur, 178 de largeur et 384mm de profondeur.

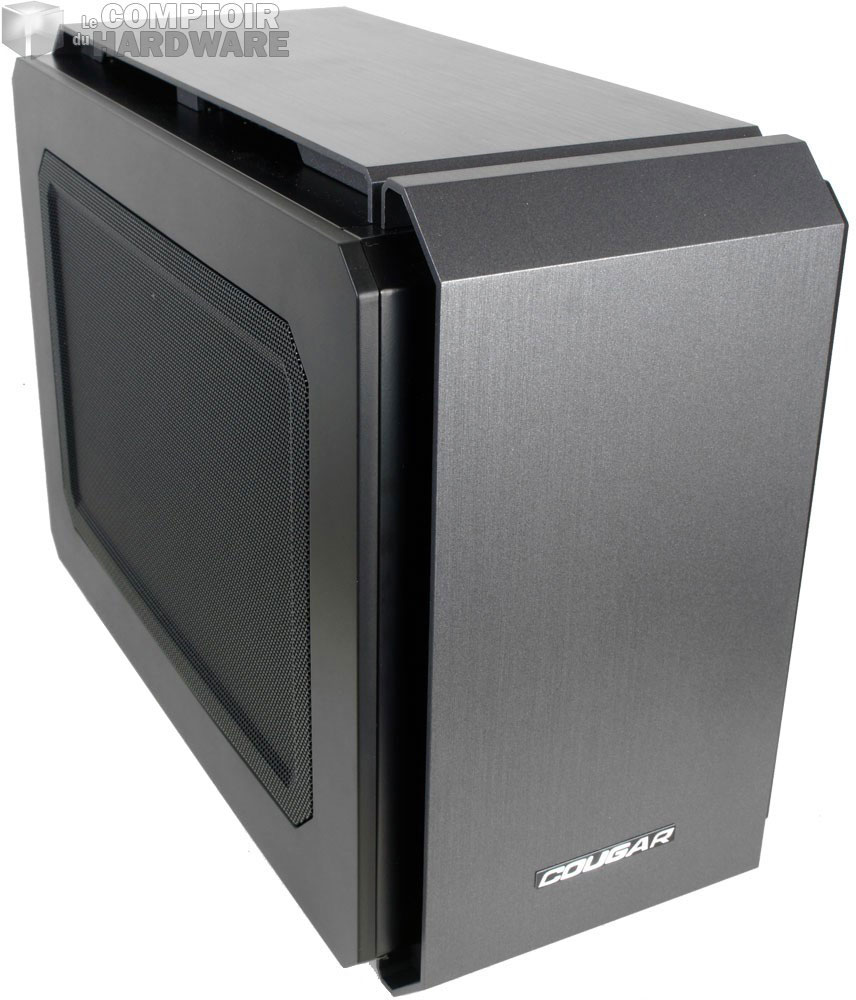

Le Cougar QBX [cliquer pour agrandir]



L'assemblage est vraiment très soigné et l'engin semble construit d'un seul bloc. Le design reste sobre et la robe gris foncé renforce cette impression. La face avant est en alu br... en plastique à l'effet alu brossé plutôt réussi. La connectique déportée est placée sur la tranche droite ici et se compose de deux ports USB 3.0 et des E/S audio. L'arrière du boîtier laisse apparaitre un emplacement pour ventilateur de 90mm, le connecteur d'alimentation déporté, positionné en haut, et deux slots d'extension sur le bas.

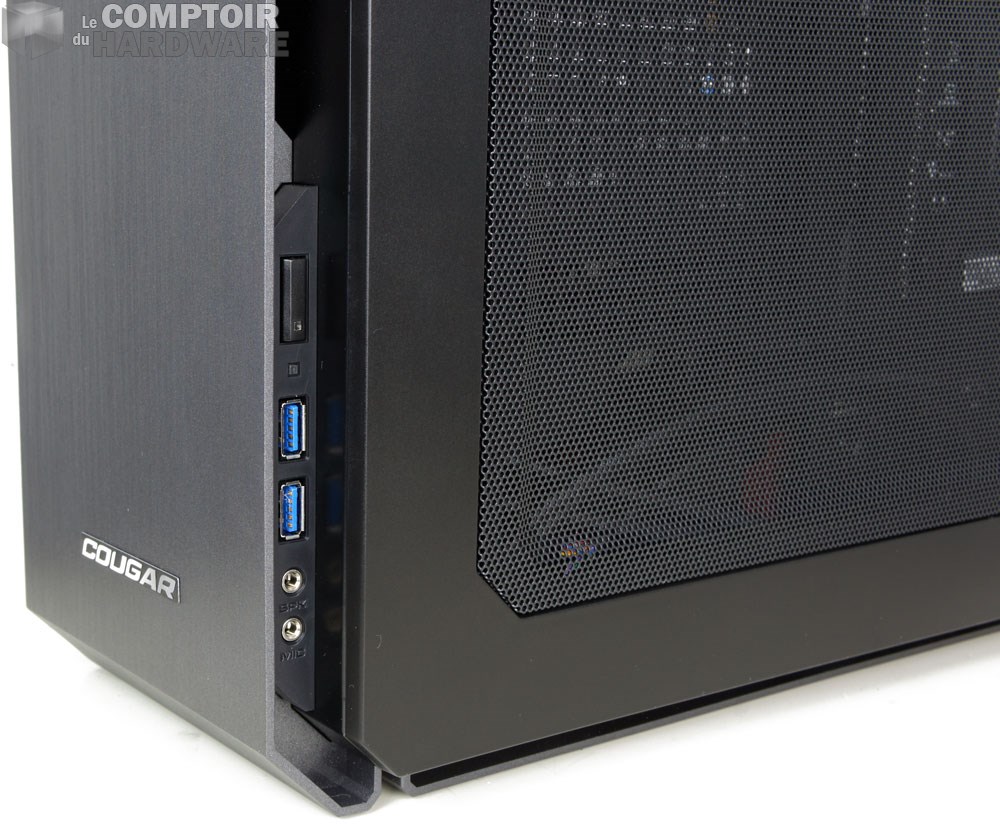

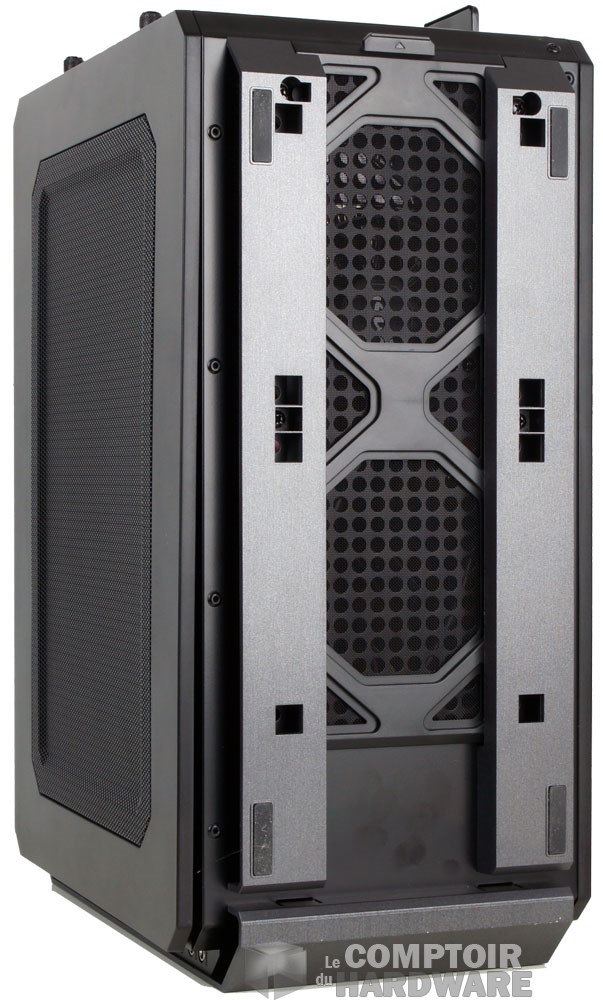

Le fond du QBX [cliquer pour agrandir]La connectique déportée [cliquer pour agrandir]

Le fond du boîtier et le panel



Les deux panneaux latéraux sont en acier et mesh, et sont parfaitement intégrés au reste du boîtier. Le top possède un capot glissant d'avant en arrière, qui permet de libérer l'espace pour le lecteur de disque optique slim que vous pourriez placer sur l'avant, sans trop casser le design général du QBX. Les deux pieds qui courent sur toute la profondeur, en plus de supporter le QBX, servent à maintenir en place un grand filtre à poussière extractible.



Petit tour chez Alain

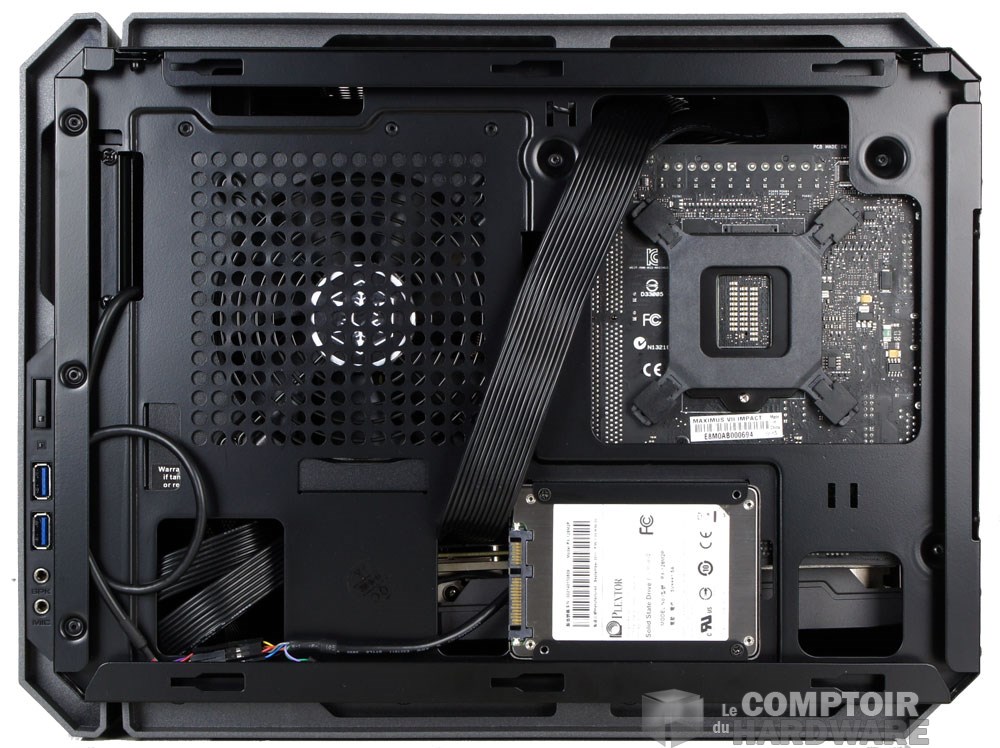

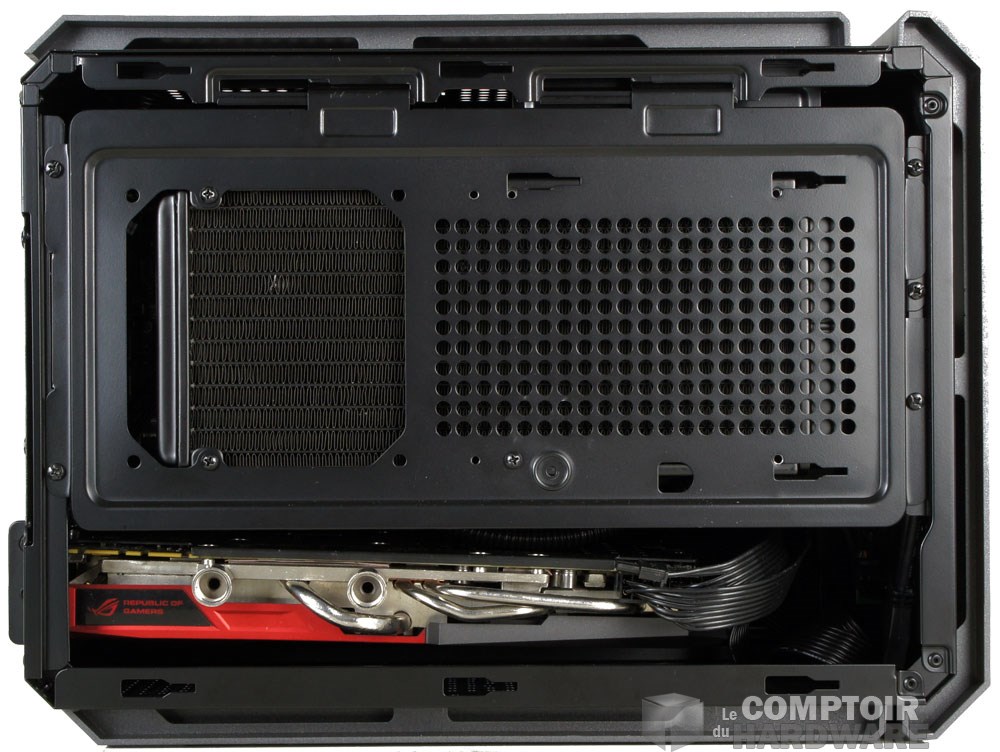

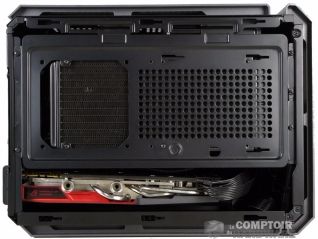

L'intérieur du boîtier, enfin presque... [cliquer pour agrandir]L'arrière de la carte mère [cliquer pour agrandir]

A poil le QBX !



L'emplacement de l'alim [cliquer pour agrandir]Pour accéder à l'intérieur, il faut retirer quatre vis moletées à l'arrière des panneaux. Il suffit ensuite de les faire glisser vers l'arrière pour les libérer. On n'accèdera pas tout de suite à l'intérieur puisqu'une plaque amovible est vissée derrière le panneau gauche. Une fois retirée on découvre le support des disques durs placé sur celle-ci. Il permet l'installation d'un disque dur de 3.5" et de deux SSD.



La carte mère prend place sur un emplacement dédié qui est très collé au bloc d'alimentation, rendant les différentes manipulations délicates si vous ne vous y prenez pas dans le bon ordre. On installera la carte mère sans son système de refroidissement pour plus de facilité. Vient ensuite la mise en place du bloc d'alimentation qui est ici le plus contraignant. Le QBX impose un certain format d'alimentation avec un connecteur positionné comme indiqué sur le schéma ci-dessous, sous peine de ne pas pouvoir brancher le câble. Le bloc en lui-même ne devra pas excéder les 140mm au passage et aucun adaptateur SFX n'est livré si vous vous posiez la question. Il convient également de préférer un bloc modulaire pour éviter un amas de câbles inutiles à l'intérieur.



Cougar QBX - Modèle d'alimentation


Quelques emplacements 2.5" pour les unités de stockages sont disposés à l'intérieur en plus de ceux déjà présents sur le support dédié. Vous en avez un positionné derrière le plateau de la carte mère et un second au niveau du support ODD si celui-ci n'est pas utilisé. Quand tous ces éléments sont en place, vous pouvez commencer le câblage. On terminera notre montage par la mise en place du ventirad et de la carte graphique.

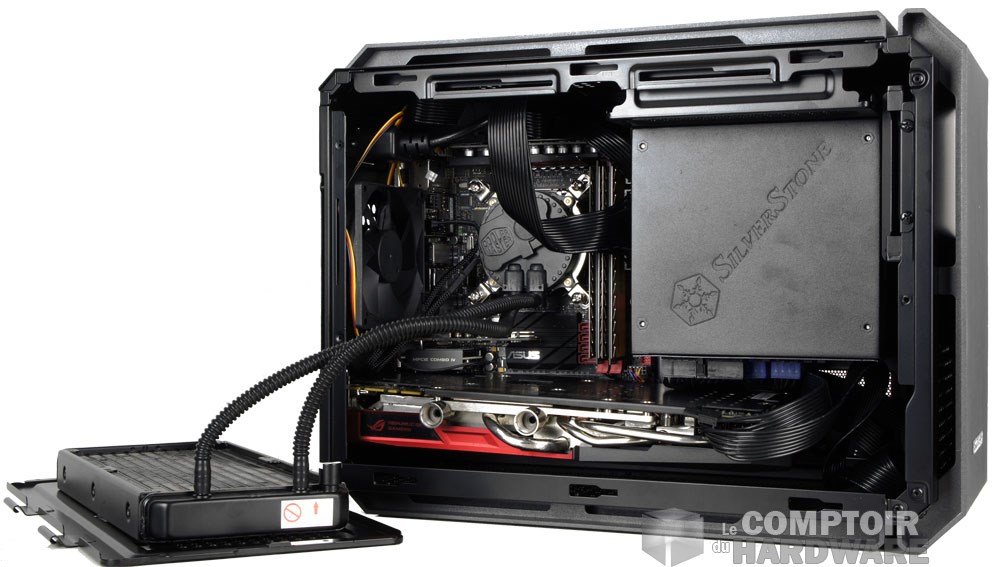

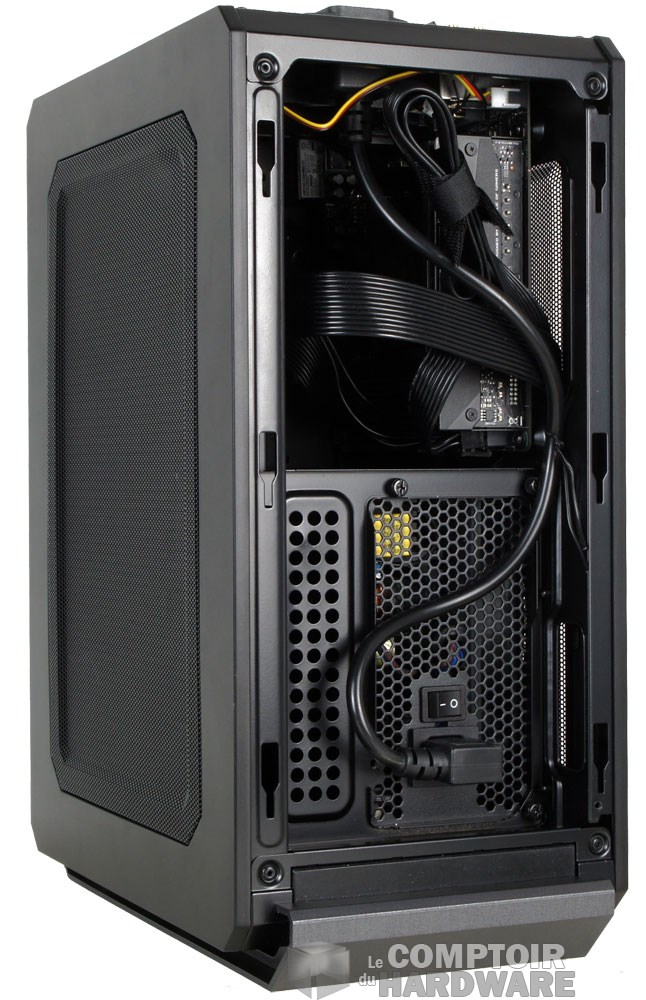

La boite pleine à craquer [cliquer pour agrandir]

Le QBX plein à ras bord



Comme vous pouvez le voir, la GTX780 Poseidon passe, mais notre alimentation Silverstone possède de gros connecteurs de câble, ce qui a tendance à forcer sur le PCB de la carte graphique; attention à ce point.

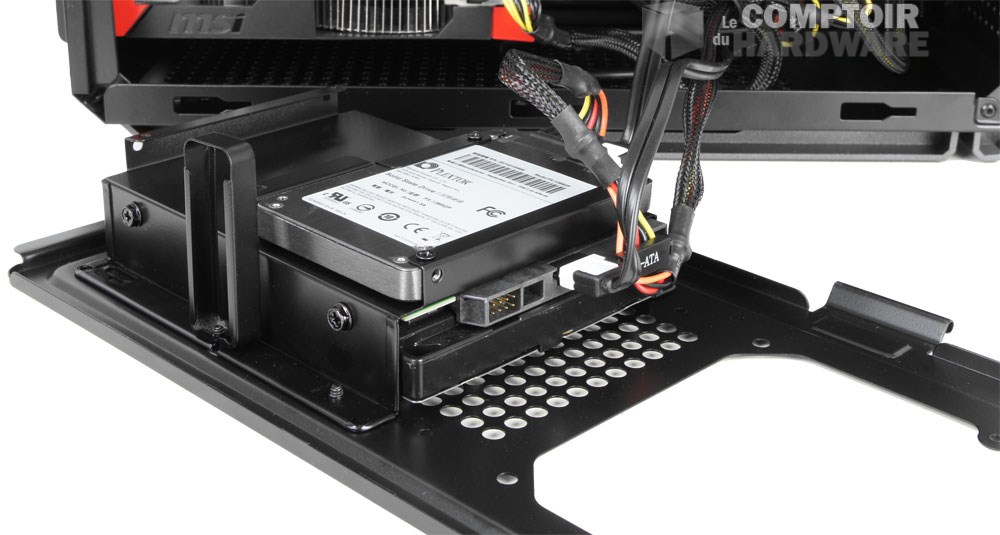

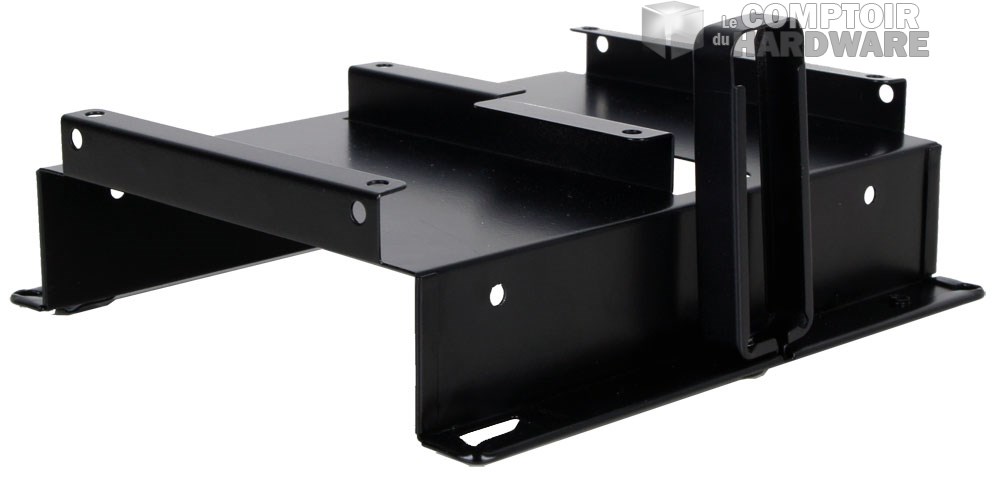

Les unités de stockage en place [cliquer pour agrandir]Le support Dédé tout nu [cliquer pour agrandir]

La mise en place du stockage dans le QBX



Le QBX permet de se faire plaisir en terme de matériel. Vous pourrez très bien y installer un watercooling AIO de 240mm, à condition qu'il soit installé sur la plaque latérale en ayant au préalable pris soin de démonter le support DD. Notez également que cette solution ne sera possible que si vous utilisez un seul ventilateur sur votre AIO, sinon un 120mm fera très bien l'affaire. Côté restriction, nous avons vu qu'une alimentation de 140mm de longueur est le maximum toléré par le QBX. Le ventirad ne doit pas grimper à plus de 105mm de hauteur si vous n'installez rien devant (136mm dispo sinon), alors que la carte graphique peut s'étaler sur 350mm. Les câbles plats de notre alimentation permettent ensuite de ne pas trop galérer lors du rangement et de pouvoir fermer sans problème le boîtier.

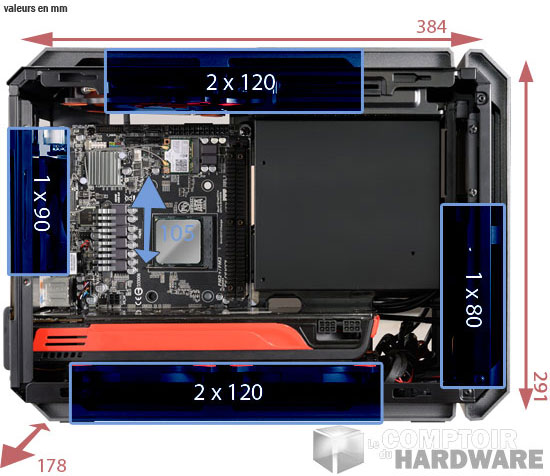

qbx dimensions



Nous avons fait le tour de cette petite tour, alors parlons argent avant de passer à la suite. Le prix de vente conseillé par Cougar est de 50€ pour ce QBX.
