Test • PowerColor Radeon RX 5600 XT ITX
power color rx 5600 xt itx - mesure du courant instantané
power color rx 5600 xt itx - zoom sur le radiateur
power color rx 5600 xt itx - image IR au repos
power color rx 5600 xt itx - image IR en charge

• Protocole de test 2020 des cartes graphiques customs

prot picomatosIl est temps de passer aux choses sérieuses maintenant : que vaut cette petite carte graphique en situation réelle ? De nos jours, analyser les performances en jeu est tout juste utile pour faire des graphes bourrés de chiffres parfois creux. Le Comptoir s'est donc focalisé sur ce qui vous impacte vraiment dans la vie de tous les jours : la stabilité, la température et le bruit. Et pour se faire, nous ferons appel à notre Picoscope favori - Robert avec sa pince ampèremétrique. En plus de ça, nous rajouterons une caméra thermique pour les tests de température et un combo micro/carte son afin de mesurer la perturbation sonore sur tout le spectre de fréquence.





prot focusrite scarlett corsair rm850x ldlc f6 plus prot asus z390 prime



Pour faire cracher les bits sur notre carte graphique, nous utilisons un moteur 3D assez gourmand. Tous les tests sont effectués en 4K afin de générer des pics de courants les plus forts possible, pour faire consommer et chauffer au maximum la carte passée sur le banc.

Côté nuisances sonores, nous allons étudier les perturbations, non pas sur une valeur globale du niveau acoustique, mais sur le spectre correspondant à notre plage de fréquences audibles. Cela nous permet d'obtenir un résultat plus précis sur les sources de bruit et leur incidence réelle sur notre confort d'utilisation. Trois puissances de moulinage ont été retenues : 30% (idle / bureautique), 60% (charge normale) et 90% (jeu à burne et/ou applicatif intensif). Nous mesurons le son à l'aide de notre interface son Scarlett en plaçant le micro à 30 cm de la paroi fermée.



• Faisons péter les Watts !

Le courant observé sur cette RX 5600 XT ITX est propre et sans bavure, présentant un bruit très faible et aucune oscillation. Même les pics de courant sont faibles, à part quelques tendances à descendre très bas parfois en consommation, mais cela n'impacte aucunement la stabilité lors de nos mesures. La puissance oscille donc très peu et le GPU ne subira pas d'éventuels résidus d'oscillations, et le reste des composants alimentés en +12 V dans votre ordinateur ne devrait pas être impacté par votre carte graphique.

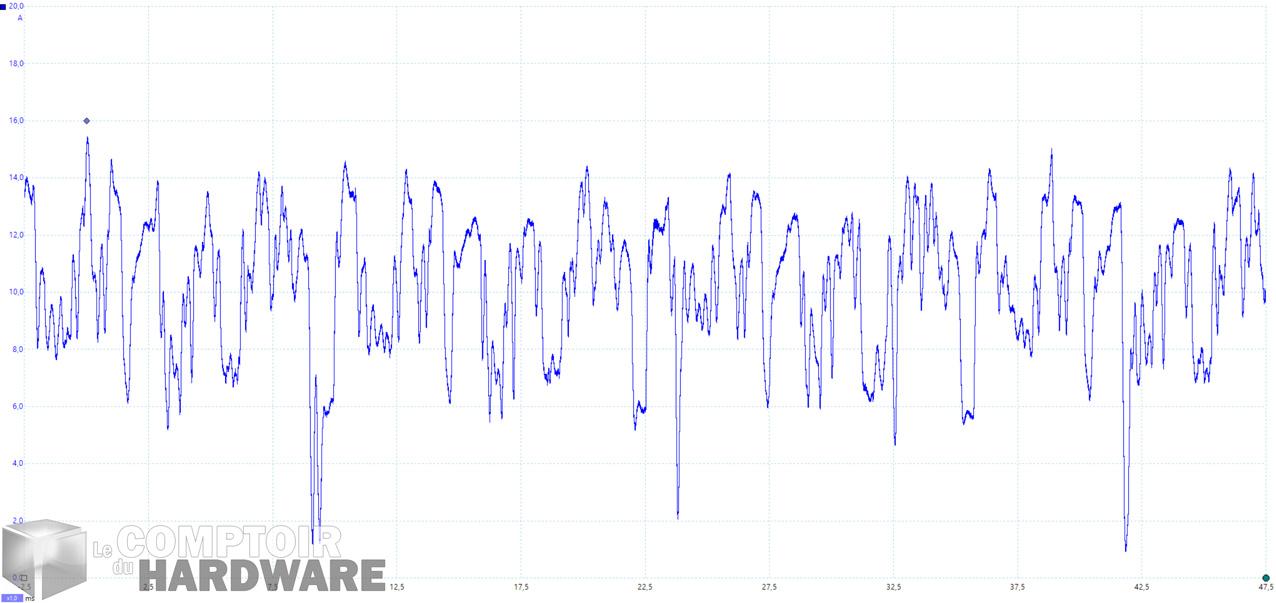

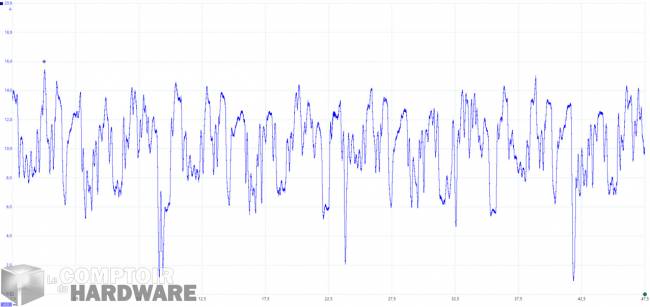

power color rx 5600 xt itx - mesure du courant instantané [cliquer pour agrandir]

Le courant reste propre, contenu et stable, qu'importe la situation
Chiffres clés : Imoyen : 10,30 A ; Ipeak : 15,42 A



Avec un ratio (courant en pic)/(courant moyen) de 1,50, la carte restera donc dans des proportions correctes pour un modèle de milieu de gamme, tirant au maximum 15,42 A sur sa broche +12 V. Cela restera assez faible pour utiliser une alimentation de 500 à 550 W, car il faut prendre en compte qu'une partie du courant passe par le port PCIe, bien que nous restons dans des plages acceptables. Vous resterez néanmoins plus libre sur le choix de votre alimentation cette fois, ce qui s'avère pratique si vous avez besoin de modèle SFX : pas besoin de chercher les modèles les plus chers, cette carte graphique ne sera pas trop agressive.





• Burn baby burn !

Navi a réussi à réduire le fossé entre les verts et les rouges pour l'efficacité énergétique, mais la petite taille des GPU ne rend pas évidente la dissipation de chaleur. Mais malgré tout, PowerColor propose un radiateur complet pour refroidir au mieux l'ensemble de sa carte :

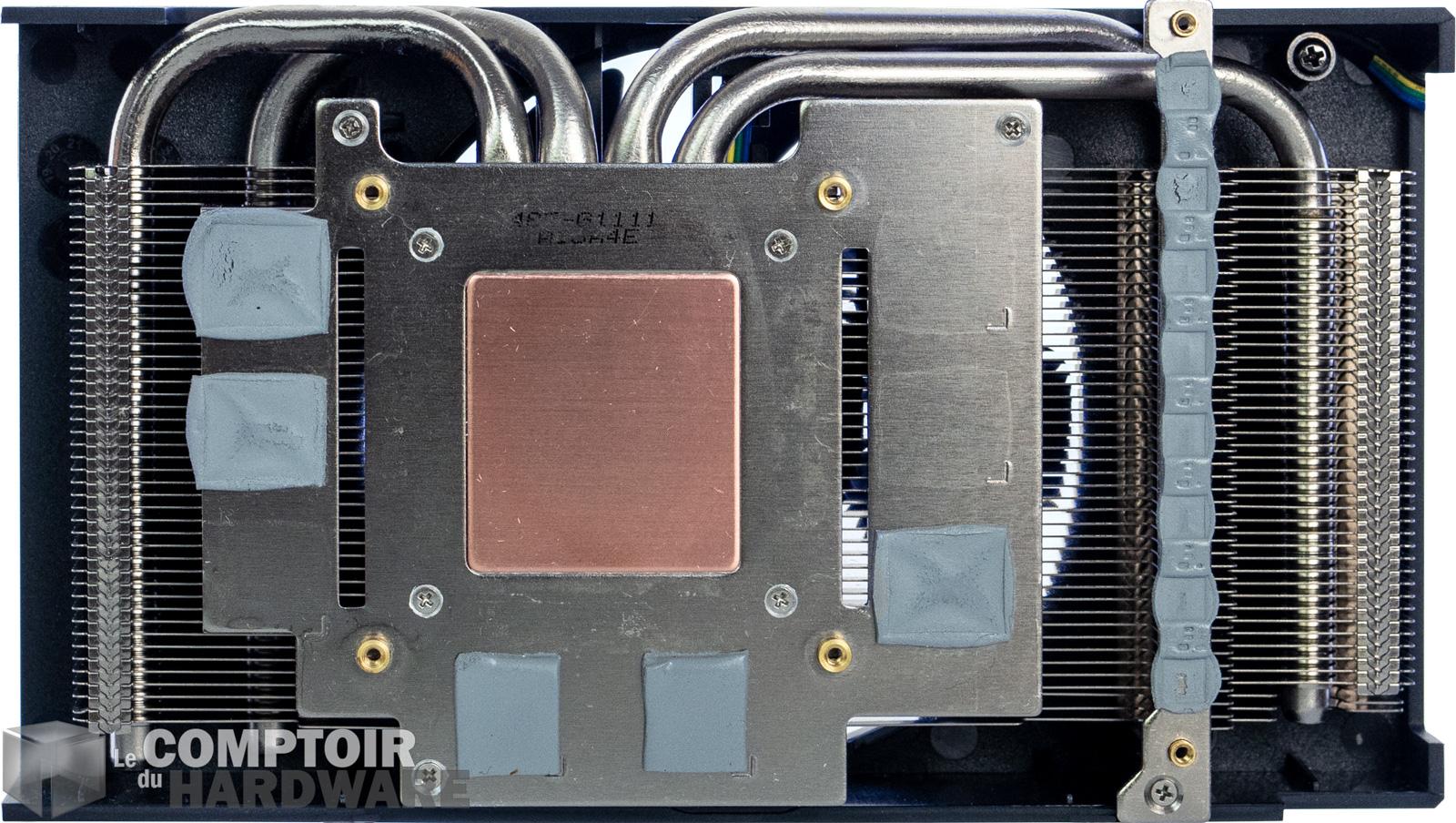

power color rx 5600 xt itx - zoom sur le radiateur [cliquer pour agrandir]

La majorité des composants qui chauffent disposent d'un emplacement sur le radiateur, ce qui devrait permettre une bonne répartition de la chaleur..



Le fabricant prend en compte la majorité des éléments présents sur la carte, ce qui permet d'assure la stabilité des VRM ou de la mémoire. Sur l'ensemble, la conception est bonne, les caloducs sont bien placés et permettent d'extraire la chaleur du GPU, des puces GDDR6 et des VRM, même avec un ventilateur unique. Cela permet de limiter les pics localisés de chaleur, vous n'aurez donc pas de soucis sur cette carte graphique,  qui se permet plutôt d'être moyenne partout et d'obtenir une dissipation équilibrée.

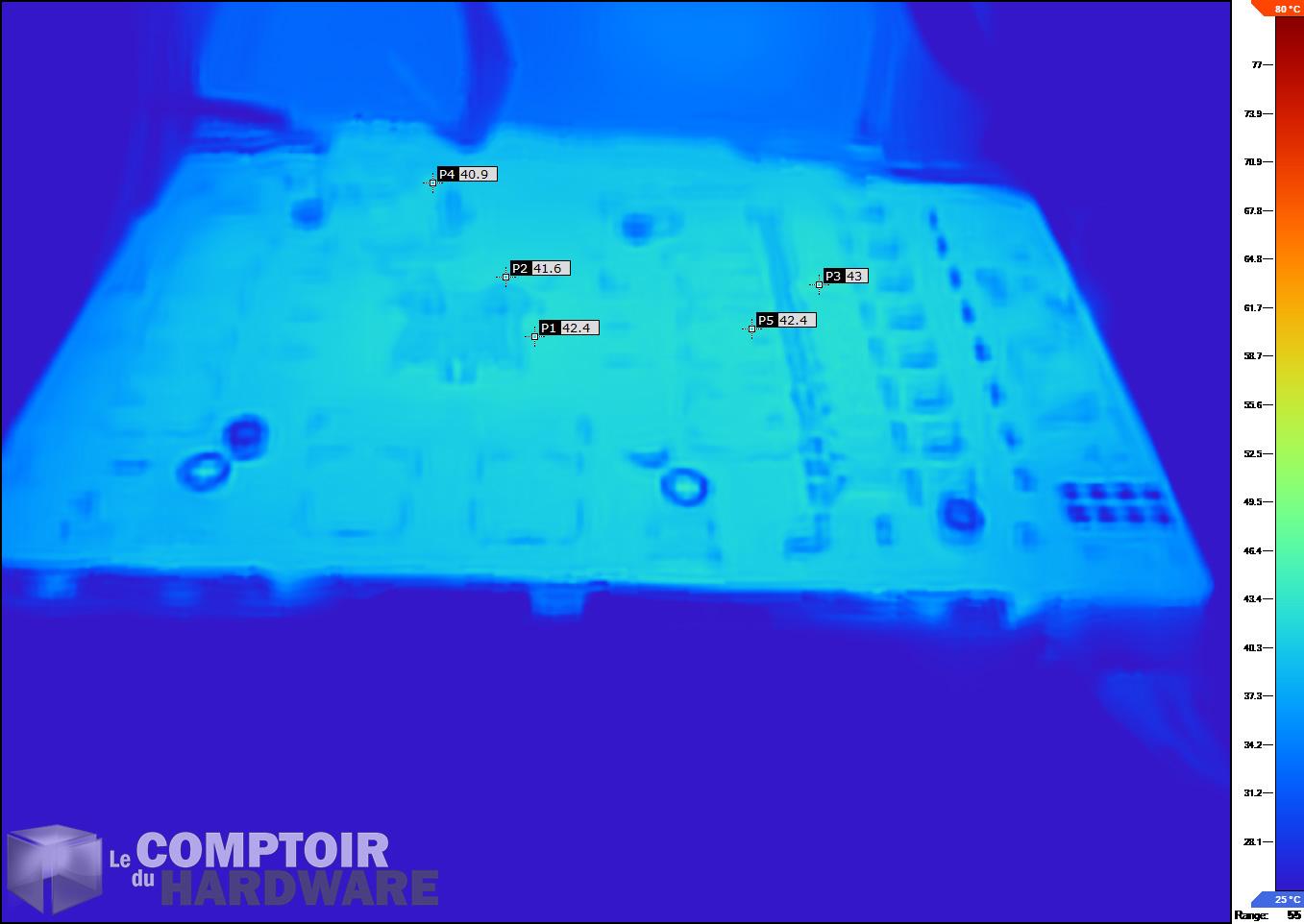

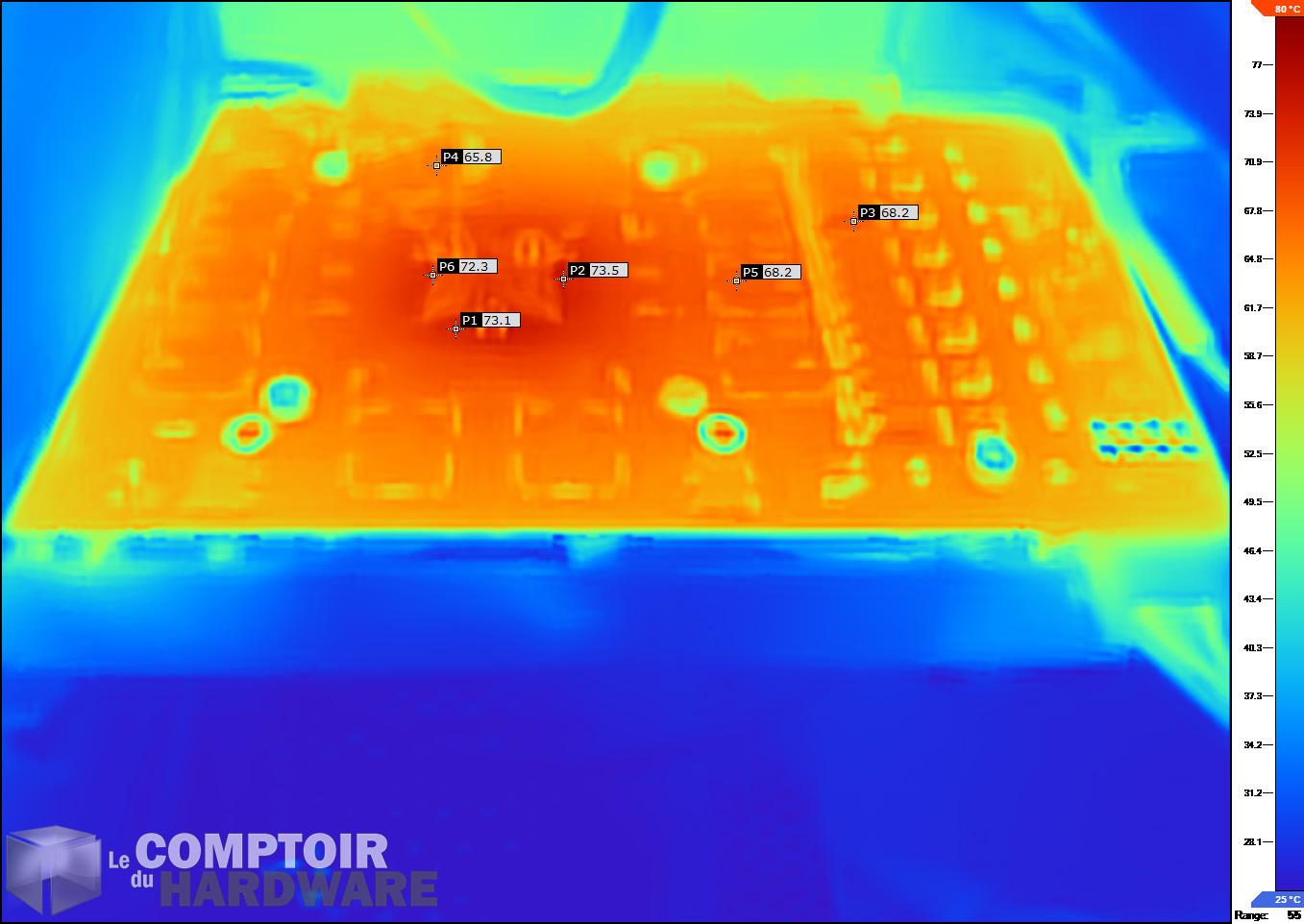

power color rx 5600 xt itx - image IR au repos [cliquer pour agrandir]power color rx 5600 xt itx - image IR en charge [cliquer pour agrandir]

À gauche, image IR au repos ; à droite, image IR en charge.



Sans backplate, la chaleur peut correctement s'échapper du dos du PCB et montre qu'en effet, le refroidissement de la carte est propre et équilibré. La température grimpe légèrement au niveau du GPU, mais au moins les VRM et la mémoire GDDR6 ne semblent pas être en surchauffe, un problème fréquents sur les dernières générations de cartes vertes et rouges. Cependant la température du GPU n'est pas très fraîche, il faudra donc se montrer prudent lors des canicules et s'assurer que l'air circule bien dans votre boîtier.





• Turbo au maximum

Ce sera avec ce cher Geralt aux cheveux soyeux que nous vérifions la stabilité dans le temps des performances de la carte et pour le coup, le résultat est bon pour cette petite carte de chez PowerColor :

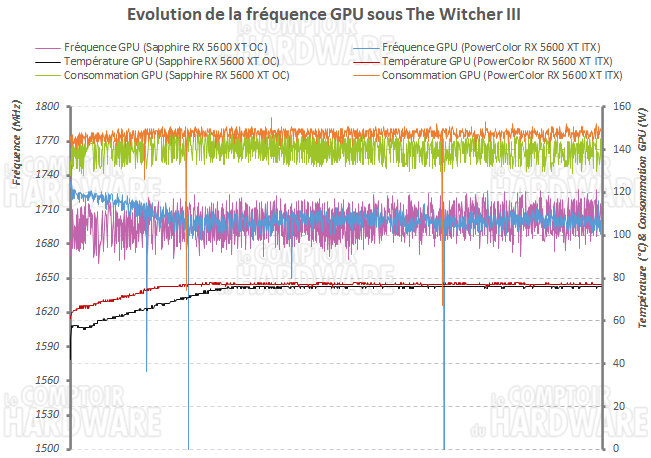

power color rx 5600 xt itx freq



Certes, le boost n'est pas exceptionnel, mais la carte montre une stabilité sans faille même après plusieurs minutes en charge. La stabilisation arrive vite, ce qui montre que la gestion du refroidissement est parfaitement optimisée sur cette carte. Ce sont des choses peu fréquentes sur les cartes Navi que nous avons observées, et la gestion de la température sur le long terme reste correcte, ce qui est intéressant. La carte permettra donc de profiter de longue session de jeux même avec une configuration de petite taille.
