• Fouille intégrale de la carte

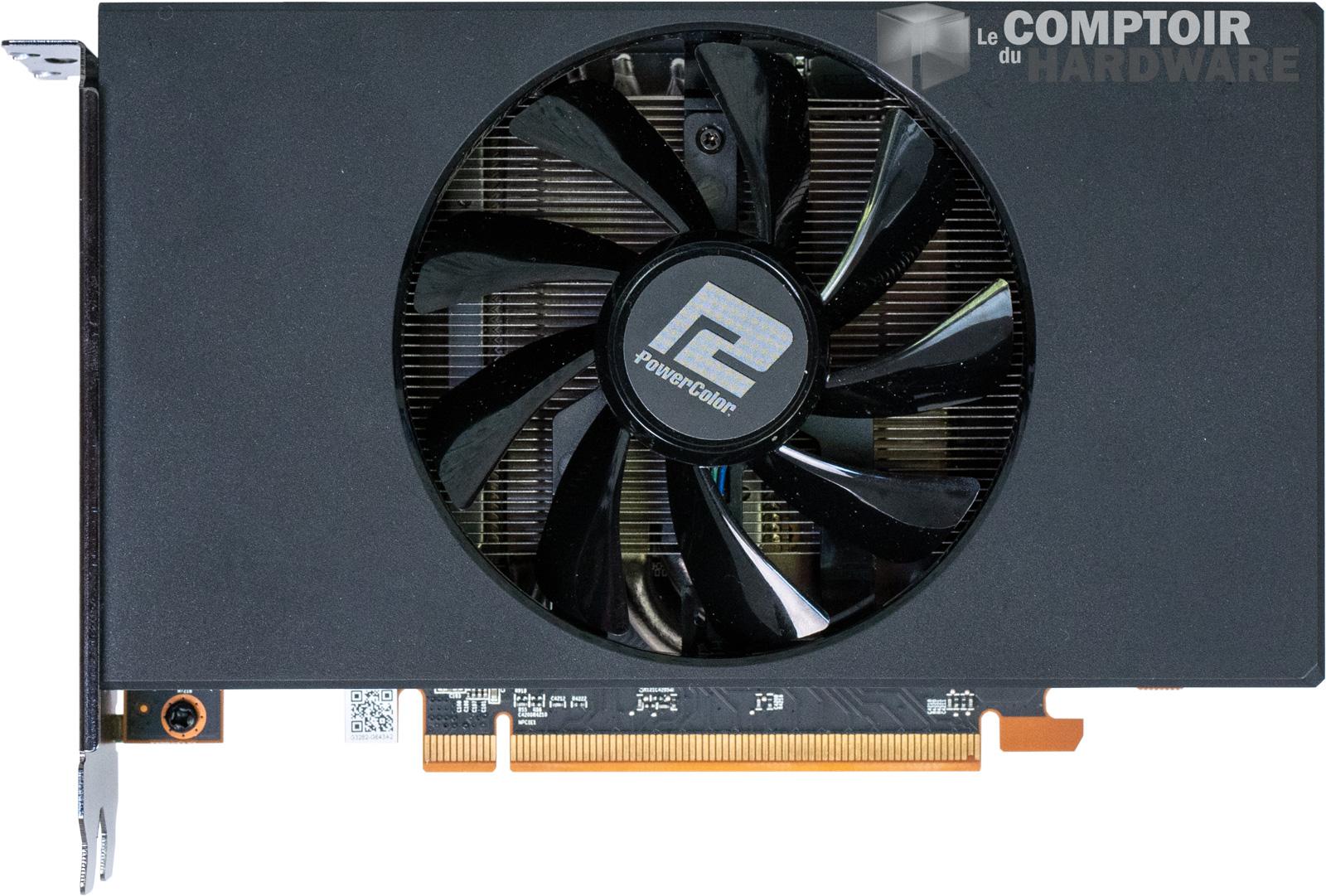

power color rx 5600 xt itx - vue de face [cliquer pour agrandir]

Grâce à son petit format, la carte pourra s'installer dans n'importe quel boîtier.



Pour ne pas changer les bonnes habitudes, observons en détail cette petite carte graphique. Le design proposé par PowerColor sur sa RX 5600 XT ITX est très sobre et loin des Red Dragon ou Red Devil. La carte fait donc dans le minimaliste vu de l'extérieur, avec un plastique noir mat et uni, sans aucune gravure ou peinture particulière.

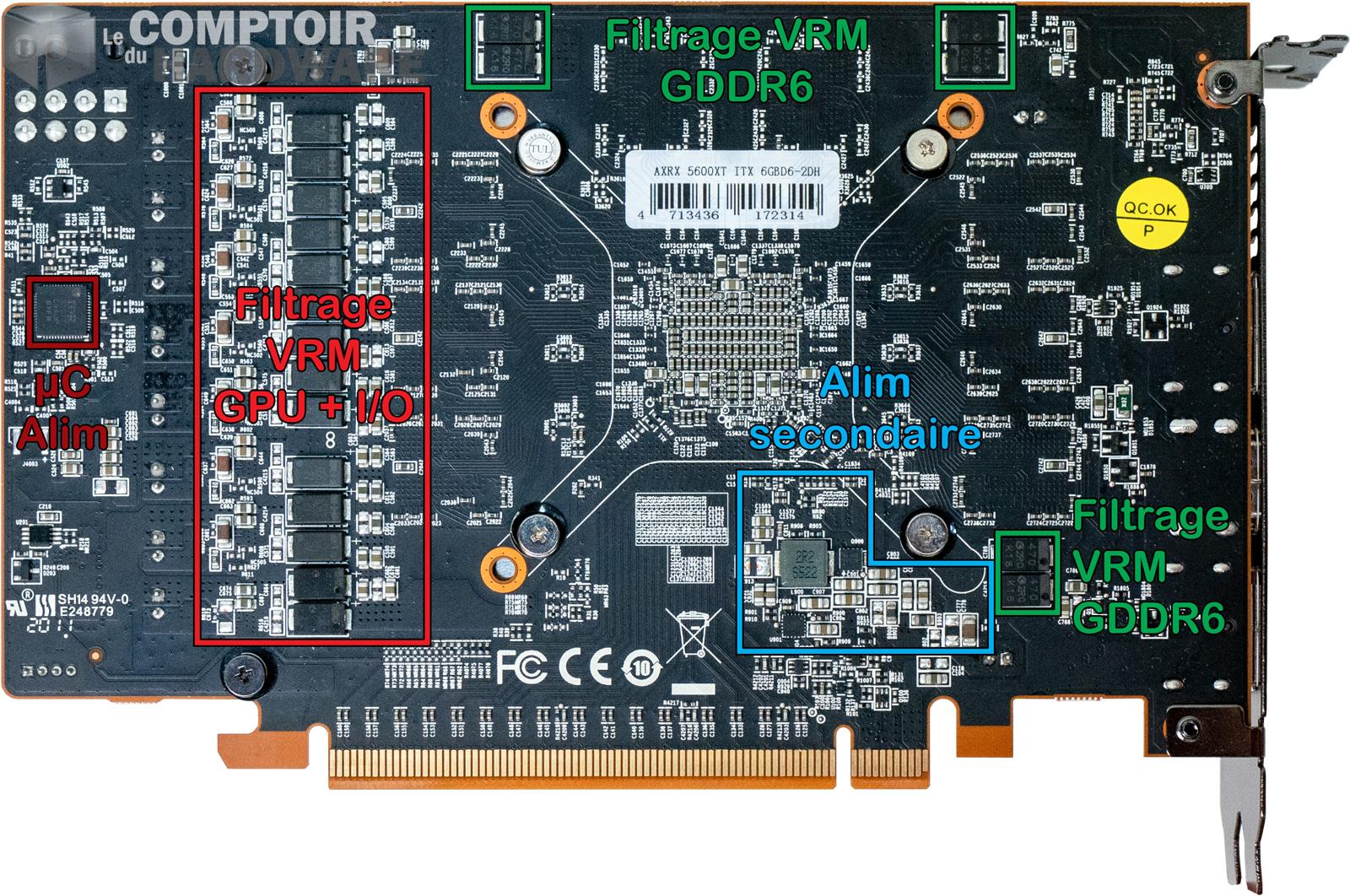

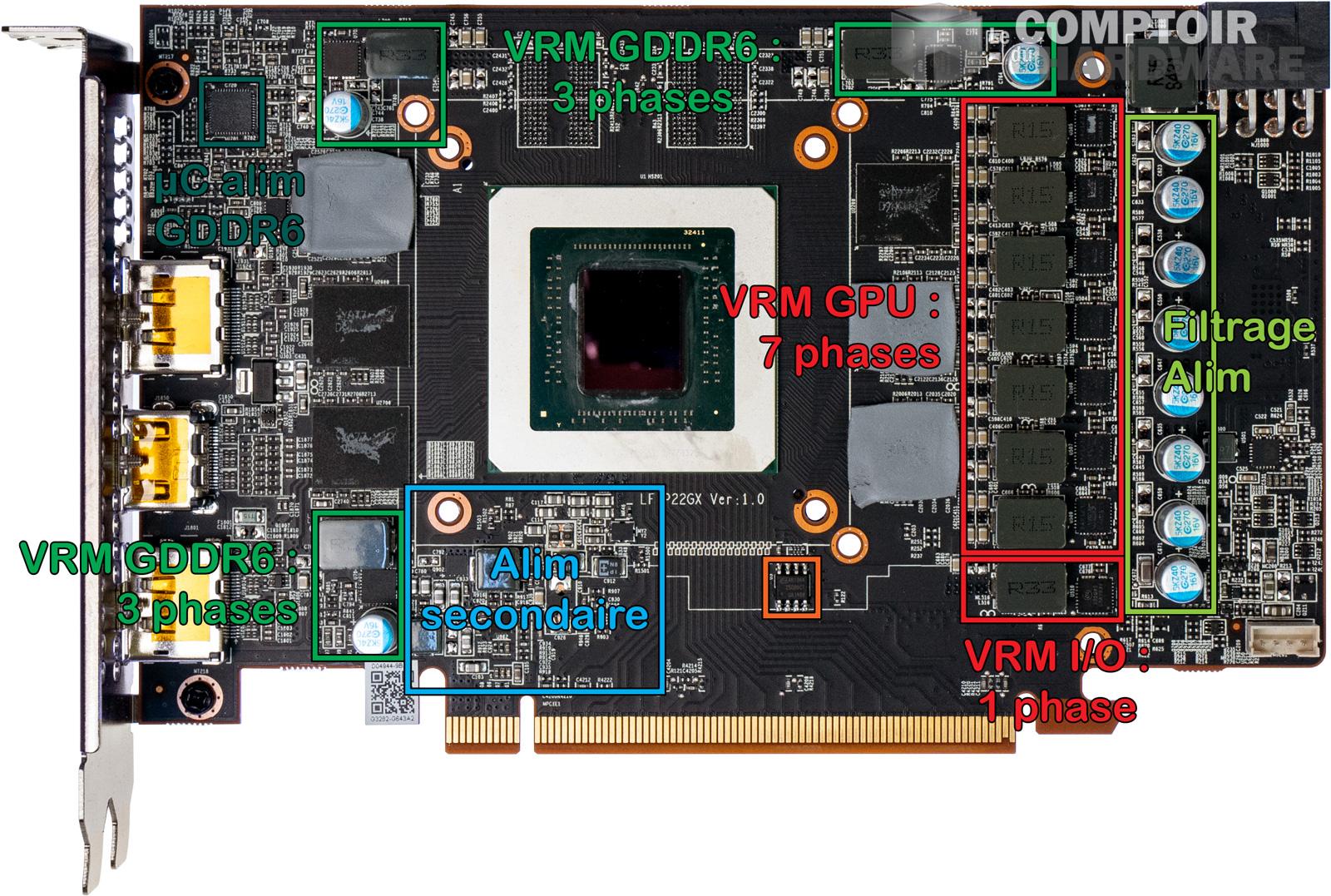

power color rx 5600 xt itx - vue détaillée du pcb : face avant [cliquer pour agrandir]power color rx 5600 xt itx - vue détaillée du pcb : face arrière [cliquer pour agrandir]

Vues de face et de derrière des PCB avec des annotations afin de bien identifier chaque module présent sur la carte.



Par contre, une fois que nous enlevons la carrosserie c'est le jour et la nuit. La carte montre un équipement complet pour la gestion des éléments, et malgré le format ce modèle est mieux équipé que certaines cartes de plus grande taille. Le double-face est correctement utilisé, permettant d'avoir une régulation du courant au top et une bonne répartition des éléments qui ont tendance à chauffer. Bien entendu, les contrôleurs restent installés sur les bords afin de ne pas perturber les horloges par la température des VRM.

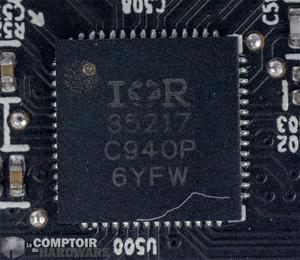

power color rx 5600 xt itx - gestion de l'alimentation du CPUpower color rx 5600 xt itx - gestion de l'alimentation du CPU [cliquer pour agrandir]

Ici nous retrouvons un mélange provenant de puces de chez Infineon et On Semiconductors.



L'alimentation n'est pas en retrait, puisque PowerColor utilise ici 7 phases pour le GPU afin de limiter la surchauffe des VRM et d'éviter un besoin important de dissipation. L'ensemble GPU est uniquement géré par des puces Infineon, tandis que l'alimentation de la VRAM est gérée par des puces de chez On Semiconductor, mais cela reste tout de même à chaque fois des puces déjà vues et connues chez la concurrence et sur des modèles de cartes plus pêchues. De plus, le filtrage est bien assuré par une quantité impressionnante de condensateurs en entrée comme en sortie des convertisseurs, ce qui permettra de limiter les pics de courants sur l'alimentation ou les ondulations. Le fabricant fait donc un sans-faute et ce sur du mini-ITX en plus.

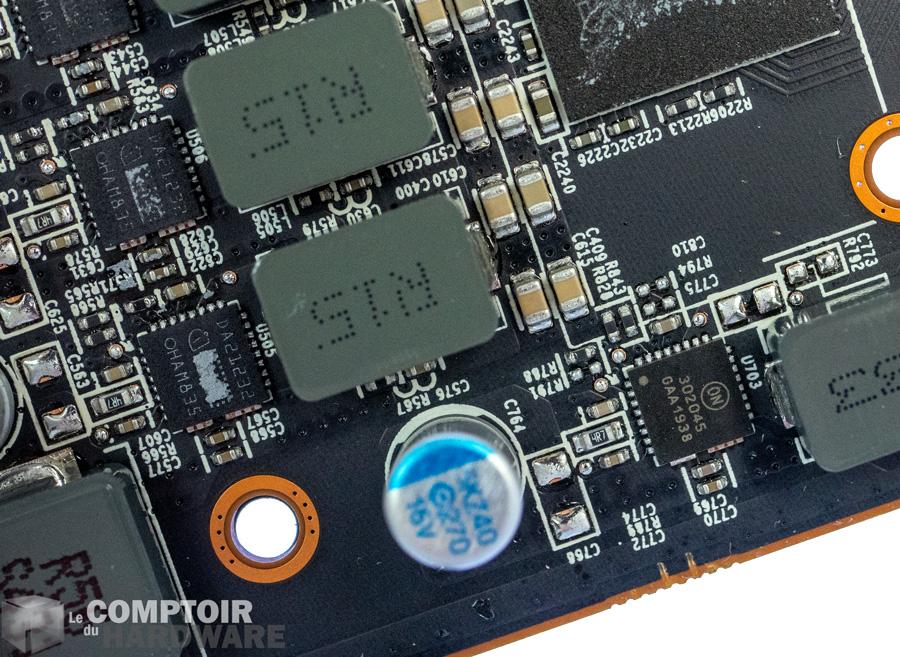

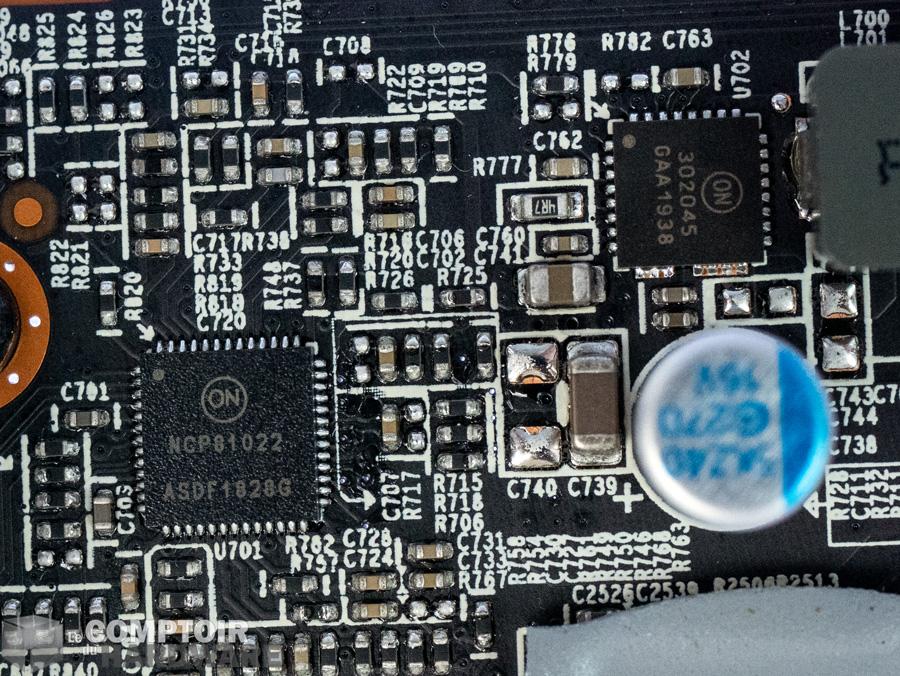

power color rx 5600 xt itx - zoom sur les VRM GPU et GDDR6 [cliquer pour agrandir]

Si les VRM du GPU sont des TDA12232 de chez Infineon, la VRAM utilise quant à elle des puces NCP302045 de chez On Semiconductors.

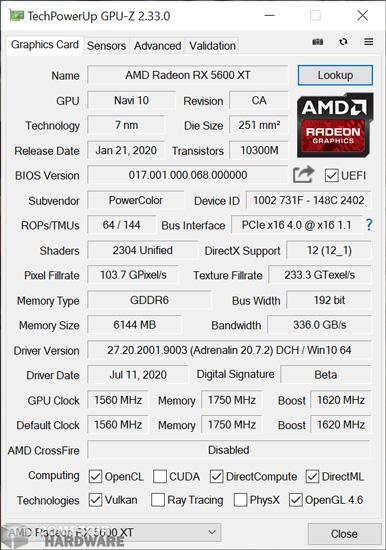

Continuons avec une petite analyse GPU-Z de notre carte à base de Navi 10. PowerColor a fait le choix ici de ne pas booster la carte plus que ce qui est recommandé par AMD, mais avec les algorithmes de boost cela varie selon les conditions d'utilisation, nous verrons plus tard ce qu'il en est. Pour la mémoire rien ne change cependant, elle reste toujours à 1750 MHz avec une bande passante de 14 Gb/s.



power color rx 5600 xt itx gpuz



Wattman est toujours de la partie sur ces GPU et l'évolution de la fréquence selon l'enveloppe thermique est là elle aussi. Nous pouvons voir que la température du GPU monte assez haut, mais la température maximum de jonction reste correcte en charge, montrant que le système de refroidissement est reste suffisant. Dans l'ensemble, la carte parait stable et maintient son boost sans problèmes.

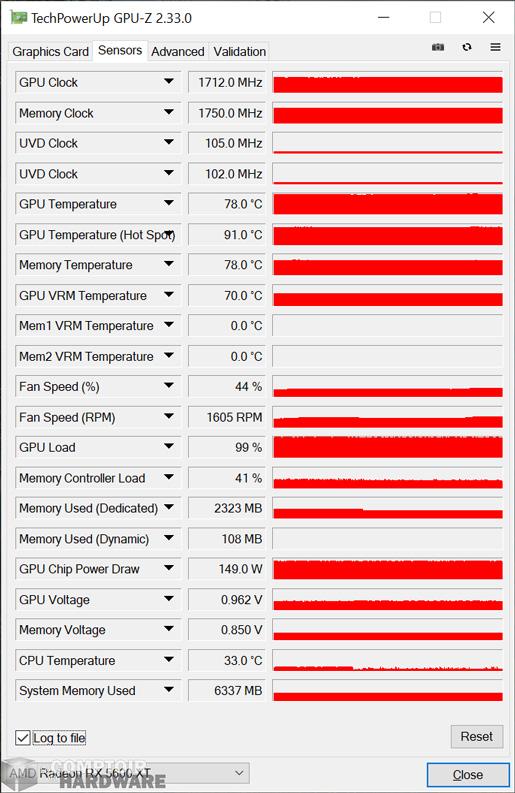

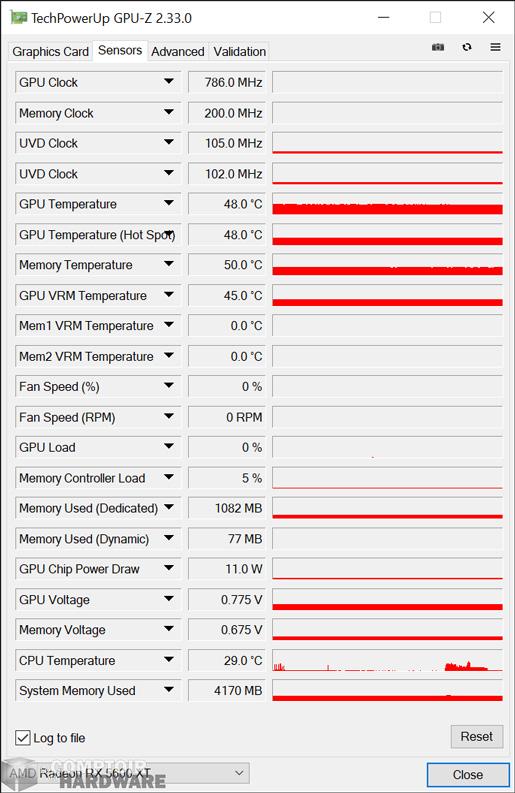

 power color rx 5600 xt itx - sondes gpu-z au repos [cliquer pour agrandir]power color rx 5600 xt itx - sondes gpu-z en charge [cliquer pour agrandir]

 Données GPU-Z de la PowerColor RX 5600 XT ITX : à gauche au repos, à droite en charge
