• KFA² GTX 1070 & 1080 Hall Of Fame

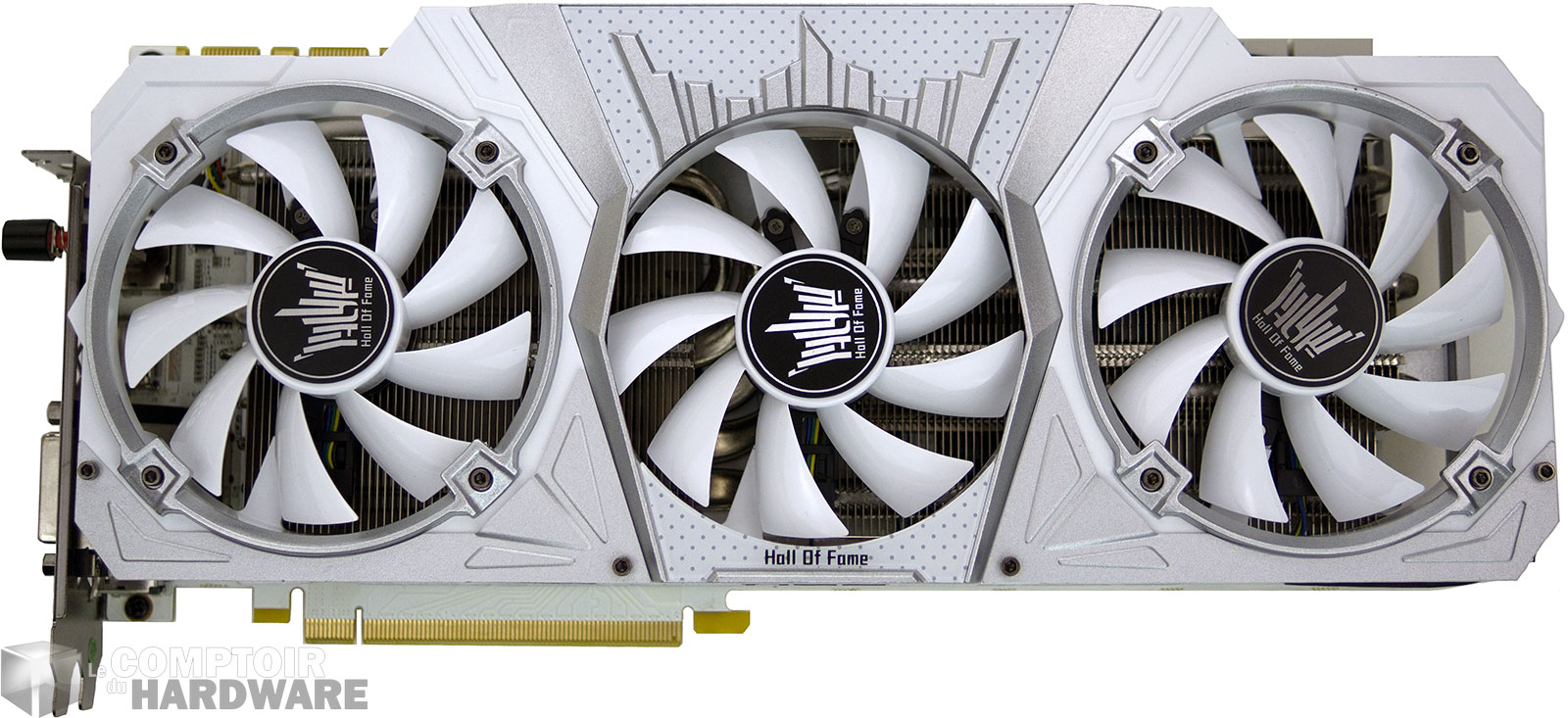

Nous avons eu l'opportunité de nous procurer deux cartes en provenance de KFA² : les GTX 1070 et 1080 Hall Of Fame soit le haut de gamme maison. Pour rappel, KFA² est la marque "Européenne" de Galax. Commençons par la première citée qui arbore un design à trois ventilateurs axiaux (deux de 9 cm encadrant le troisième de 8 cm) dans une livrée blanche assortie au carter en plastique, lui-même rehaussé de tons couleur aluminium. La carte est plus large que l'équerre de fixation avec +3 cm quand même. Côté longueur on obtient 31.6 cm sachant que le PCB, recouvert d'une backplate en aluminium, se "contente" de 28,8 cm. La carte fait donc partie des grands gabarits et ne sera donc pas compatible avec tous les boîtiers. La face arrière se voit ornée d'un petit afficheur à cristaux liquides rétroéclairés pour rappeler le fameux Hall Of Fame qui fait la fierté du constructeur. Enfin, la carte accuse 1290 g sur la balance ce qui en fait un poids "très" lourd.

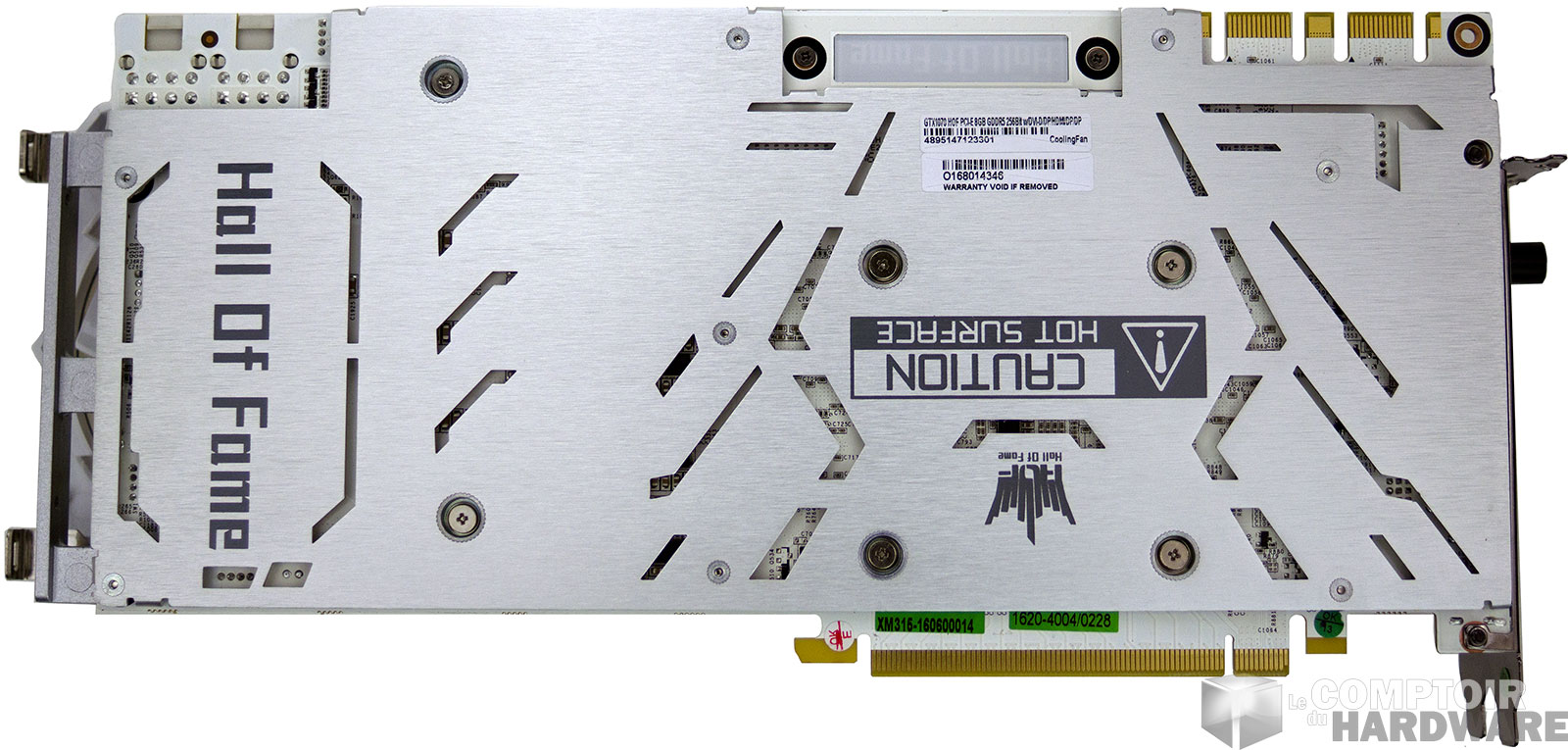

KFA² GTX 1070 Hall Of Fame : face avant [cliquer pour agrandir]KFA² GTX 1070 Hall Of Fame : face arrière [cliquer pour agrandir]

KFA² GTX 1070 Hall Of Fame - Cliquer pour agrandir



Afin d'éviter tout problème au niveau du connecteur PCIe du fait de cette masse très importante, KFA² a eu la bonne idée d'inclure dans son bundle un support télescopique qui peut se visser sur la tranche de la carte et prendre appui au fond du boîtier/compartiment.



barre

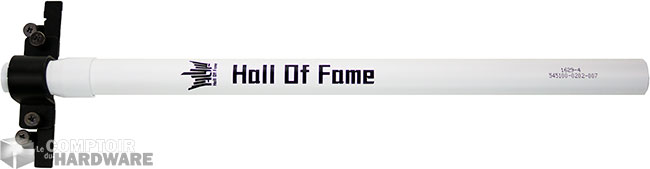

Support télescopique pour les 1070/1080 HOF

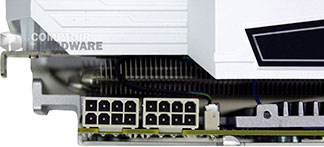

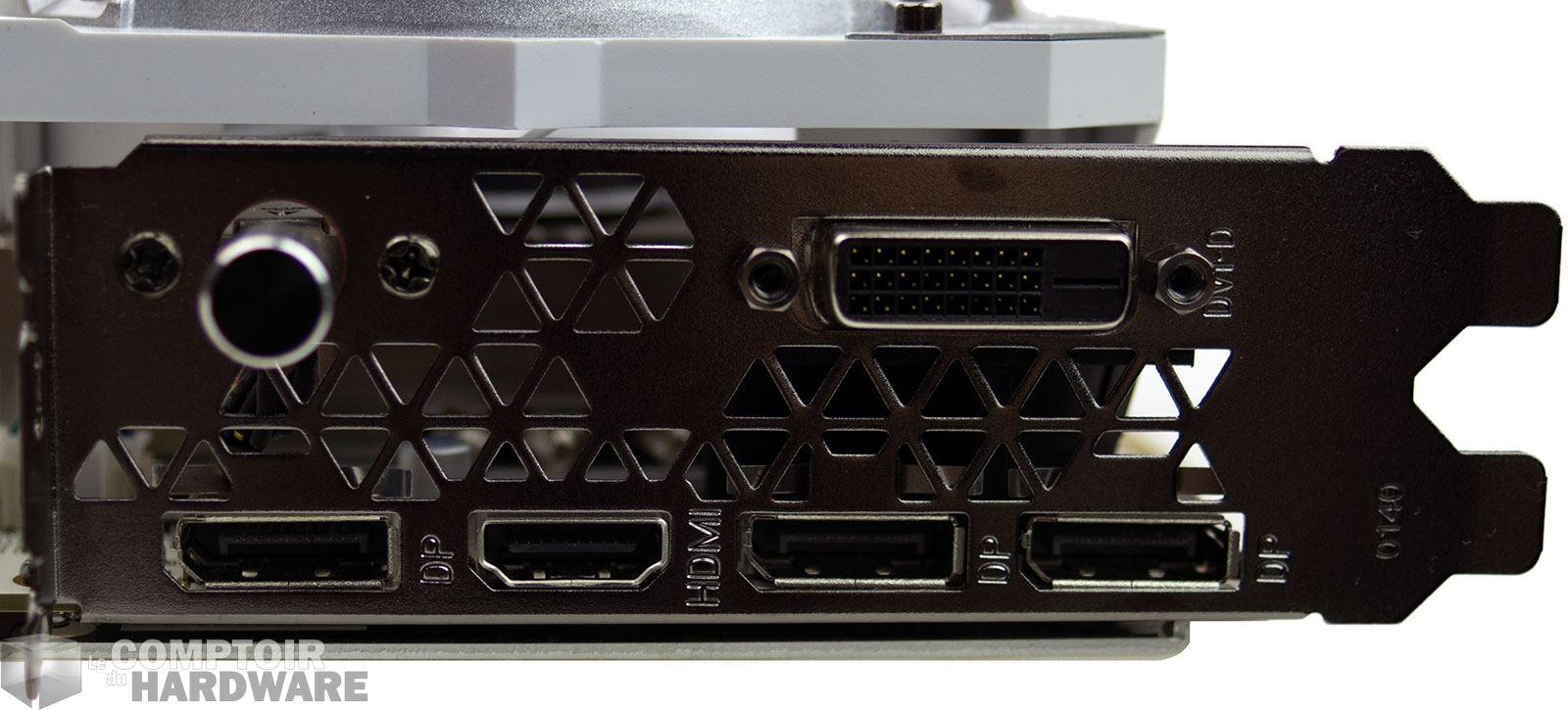

Le panel de connexion est similaire à la FE avec un HDMI 2.0b, 3 DP 1.3/1.4 ready et un DVI(-D). La principale différence provenant de la présence d'un bouton poussoir, nommé HyperBoost, qui a la fonction de pousser la ventilation à 100%. L'alimentation électrique additionnelle est assurée par deux connecteurs à 8 pins (375 W max.) ce qui parait surdimensionné pour une GTX 1070, fut-elle overclockée... Le logo Hall Of Fame sur la tranche est lui aussi rétroéclairé, sous ce dernier se trouve la fixation pour le support télescopique. Enfin, la carte nécessite 2.5 slots pour son installation du fait de la proéminence de son refroidisseur.

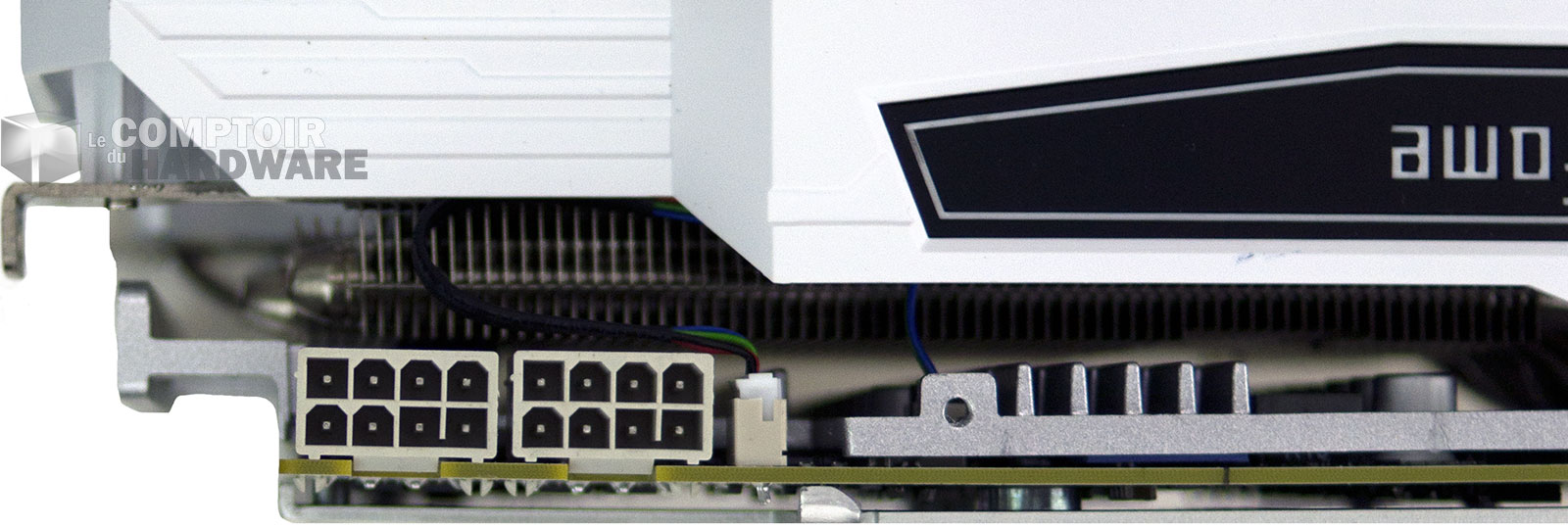

KFA² GTX 1070 Hall Of Fame : panel vidéo [cliquer pour agrandir]KFA² GTX 1070 Hall Of Fame : connecteurs d'alimentation [cliquer pour agrandir]

Connecteurs vidéo et d'alimentation - Cliquer pour agrandir

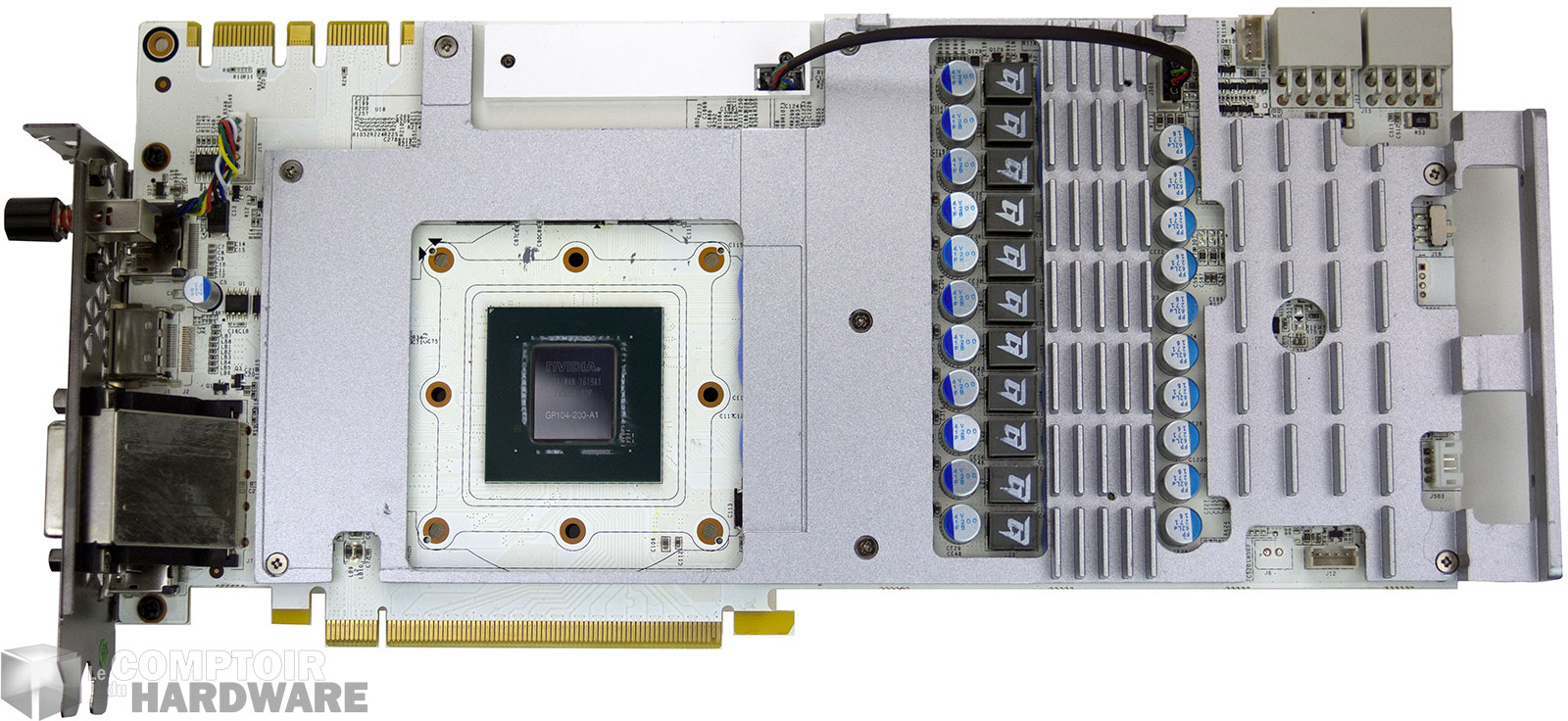

En démontant le refroidisseur, on constate la présence de 5 caloducs nickelés surplombant une base en cuivre encastrée dans un radiateur constitué de nombreuses ailettes en aluminium, les heatpipes se chargeant de diffuser la chaleur au sein de ces dernières. Notons que les puces mémoires et l'étage d'alimentation disposent d'un dissipateur dédié en aluminium qui sert à son extrémité de berceau pour supporter le radiateur principal.

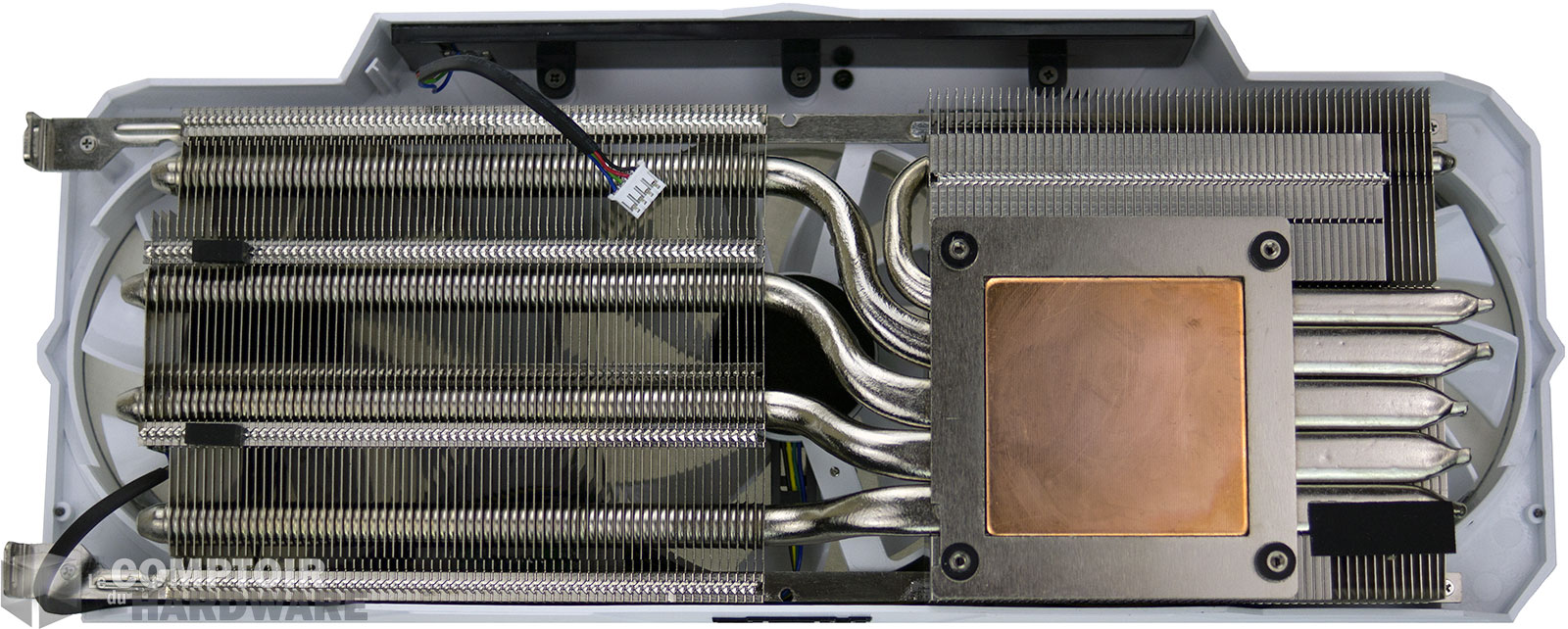

KFA² GTX 1070 Hall Of Fame : radiateur [cliquer pour agrandir]KFA² GTX 1070 Hall Of Fame : PCB [cliquer pour agrandir]

Radiateur et PCB - Cliquer pour agrandir

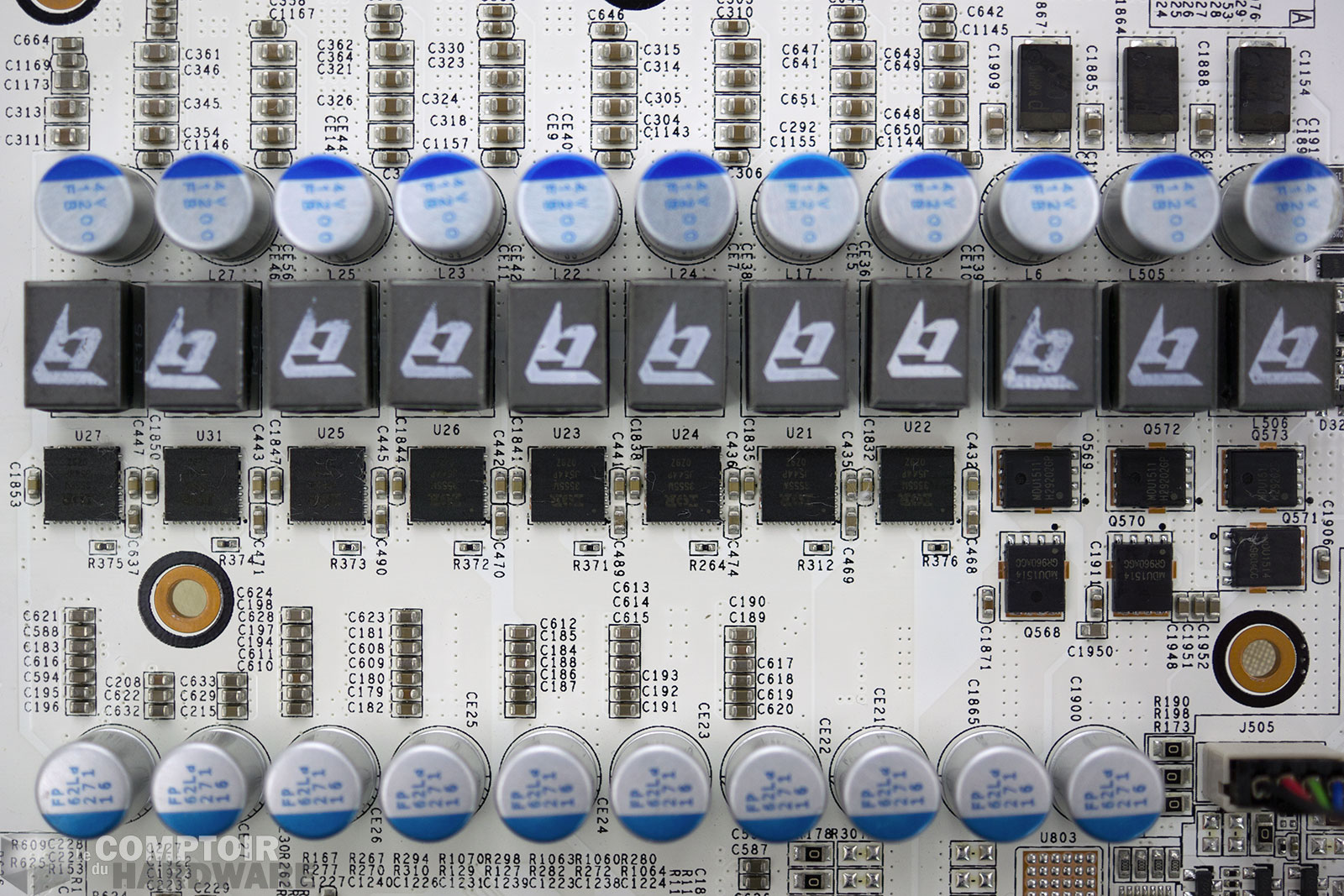

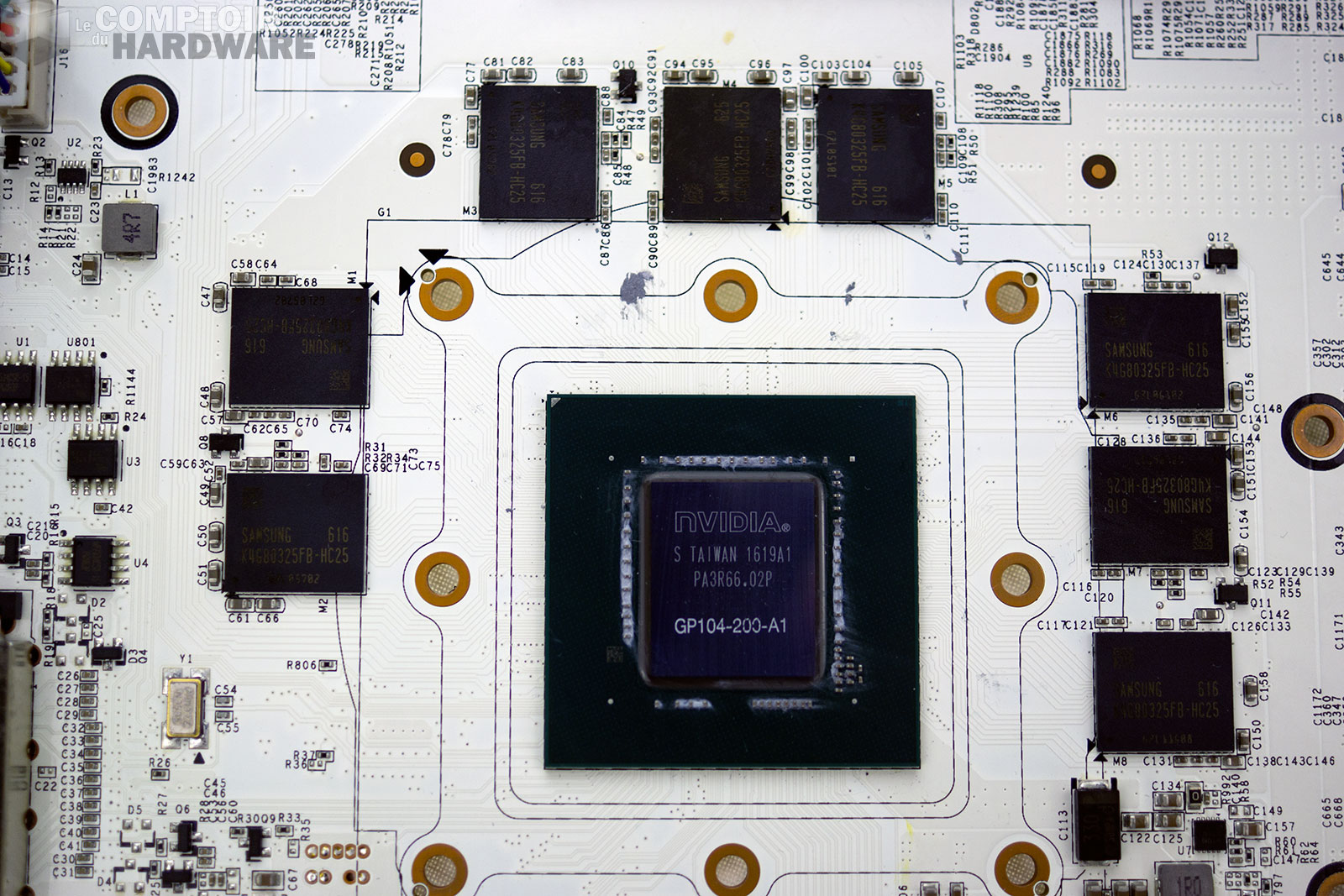

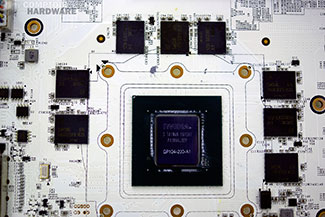

Le GPU en révision A1 est identifié comme étant la version 200, indiquant une puce amputée de 5 SM. Les puces mémoires l'accompagnant sont fournies par Samsung et d'une capacité individuelle d'un Go certifié à 8 Gbps. L'étage d'alimentation est constitué de 8+3 phases dédiées au GPU et la mémoire.



KFA² GTX 1070 Hall Of Fame : GPU et mémoire [cliquer pour agrandir]KFA² GTX 1070 Hall Of Fame : étage d'alimentation [cliquer pour agrandir]

GPU et VRM - Cliquer pour agrandir

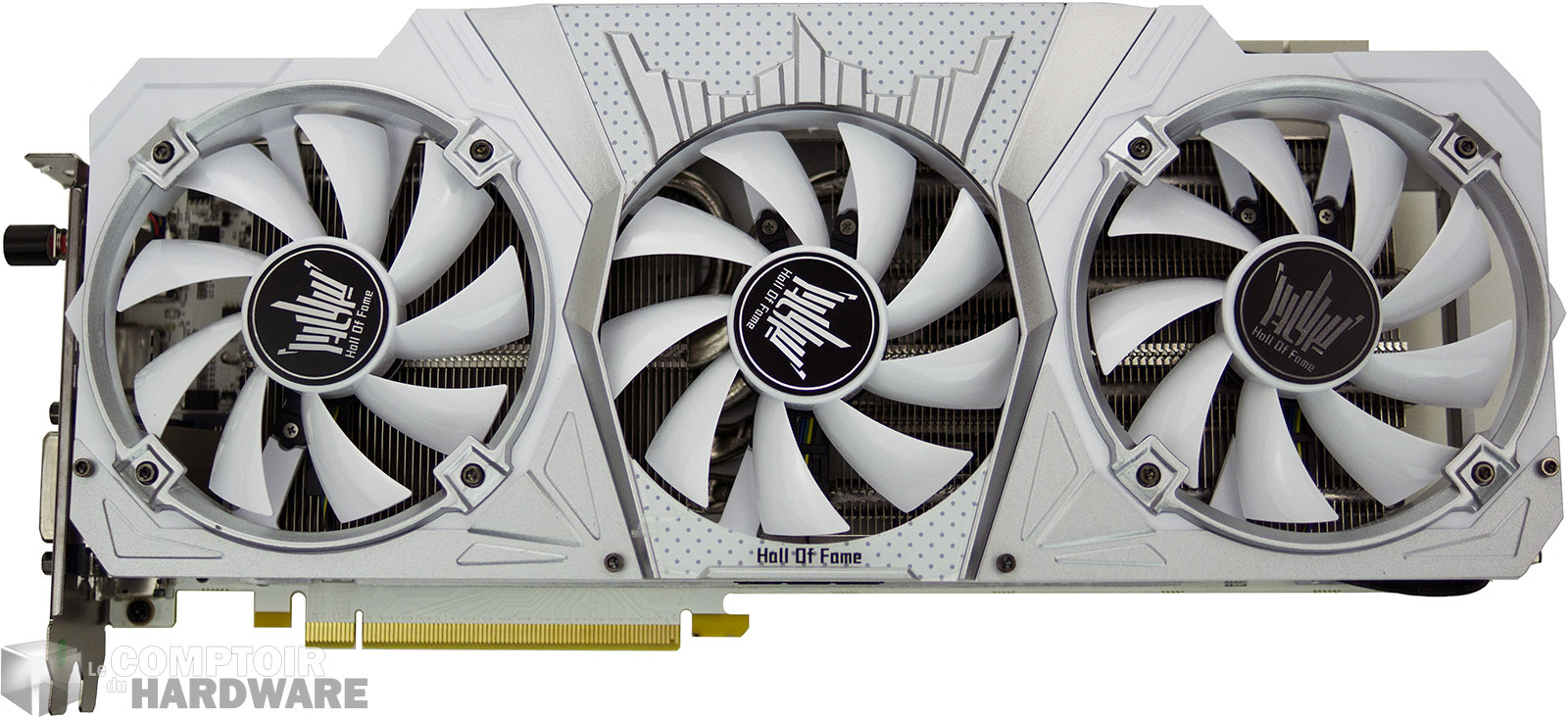

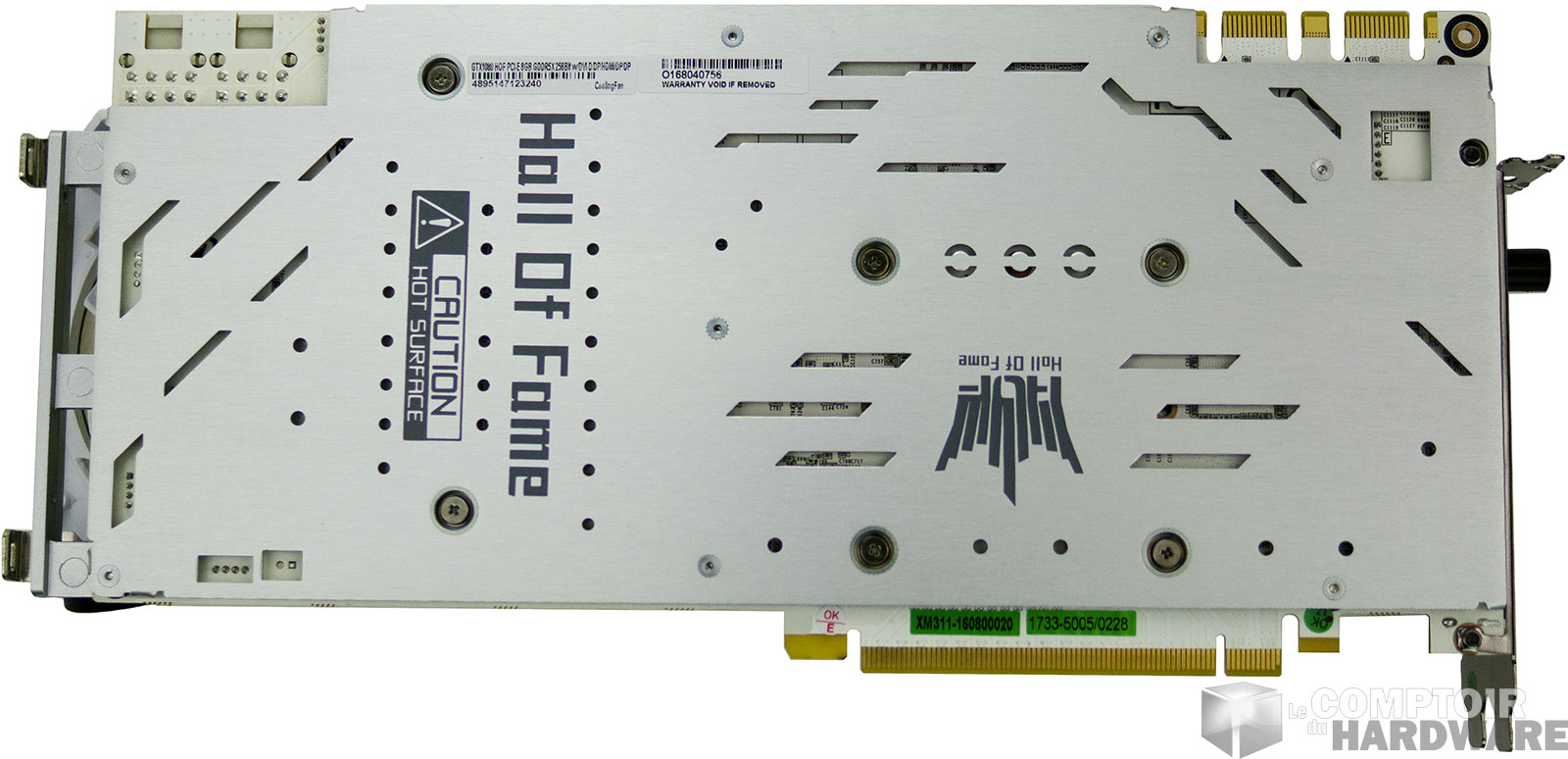

Poursuivons avec la 1080 HOF cette fois : elle arbore elle aussi un design à trois ventilateurs axiaux (toujours 2x9 cm + 1x8 cm) dans une livrée blanche également. La carte est plus large que l'équerre de fixation avec +3 cm. Côté longueur on obtient 31,6 cm sachant que le PCB lui aussi recouvert d'une backplate en aluminium, se "contente" de 28,8 cm. Exit le petit afficheur LCD rétroéclairé sur la face arrière, officiellement pour éviter tout parasitage qui nuirait à la montée en fréquence du GPU. Enfin, la carte accuse 1310 g sur la balance et dispose bien évidemment du même bras télescopique destiné à protéger le connecteur PCIe de la carte mère accueillant un tel monstre.



KFA² GTX 1080 Hall Of Fame : face avant [cliquer pour agrandir]KFA² GTX 1080 Hall Of Fame : face arrière [cliquer pour agrandir]

KFA² GTX 1080 Hall Of Fame - Cliquer pour agrandir

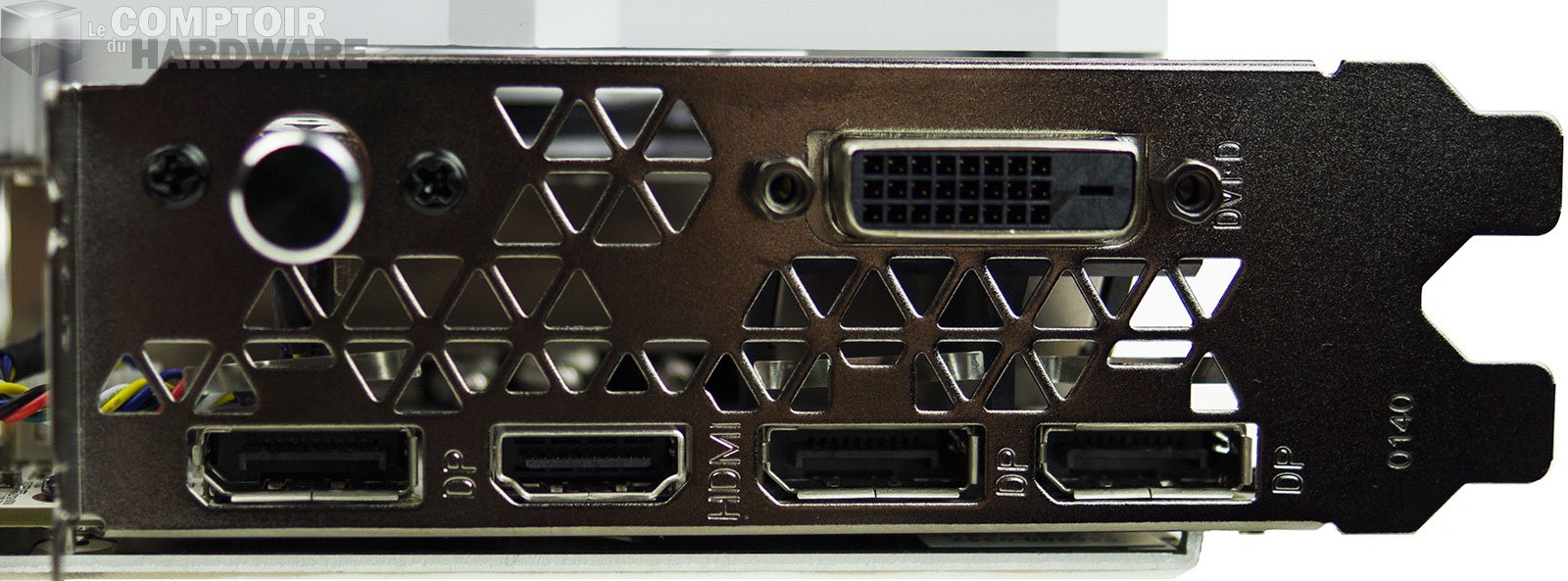

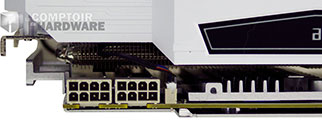

Le panel de connexion est identique à la 1070 HOF avec un HDMI 2.0b, 3 Display Port 1.3/1.4 ready, un DVI(-D) et le fameux HyperBoost. L'alimentation électrique additionnelle est assurée là aussi par deux connecteurs à 8 pins. La tranche est décorée par un logo HOF rétroéclairé sous lequel se trouve toujours la fixation du bras télescopique. A l'instar de sa petite sœur, 2,5 slots sont nécessaires pour son installation.

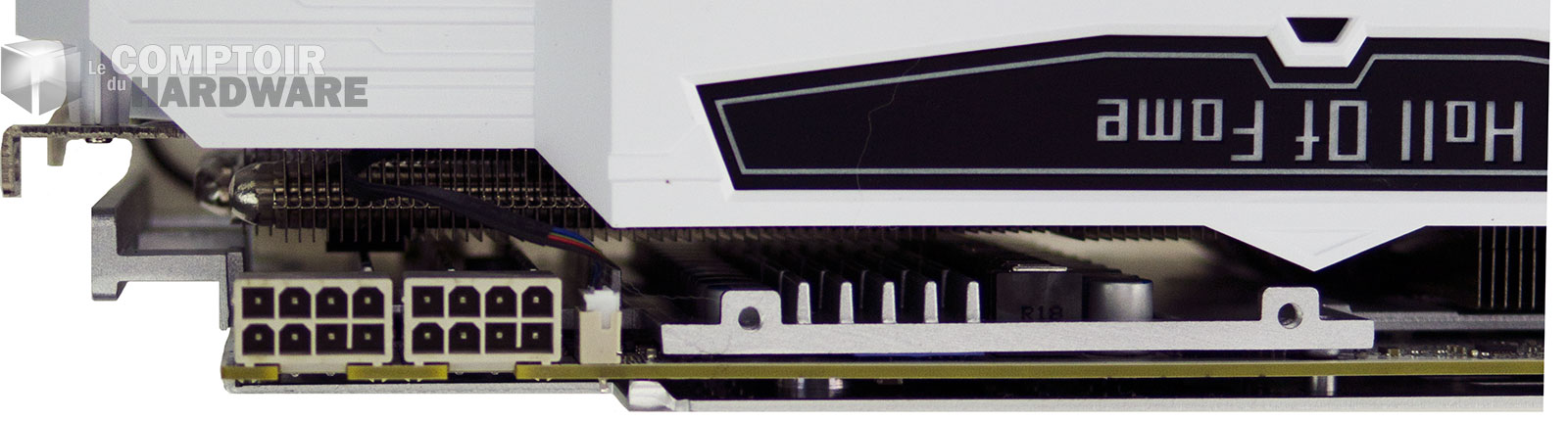

KFA² GTX 1080 Hall Of Fame : panel vidéo [cliquer pour agrandir]KFA² GTX 1080 Hall Of Fame : connecteurs d'alimentation [cliquer pour agrandir]

Connecteurs vidéo et d'alimentation - Cliquer pour agrandir



En démontant le refroidisseur, on constate que ce dernier est strictement identique à celui de la 1070 HOF. La carte dénudée laisse apparaître un PCB similaire hormis l'absence d'afficheur LCD et un étage d'alimentation "plus travaillé".

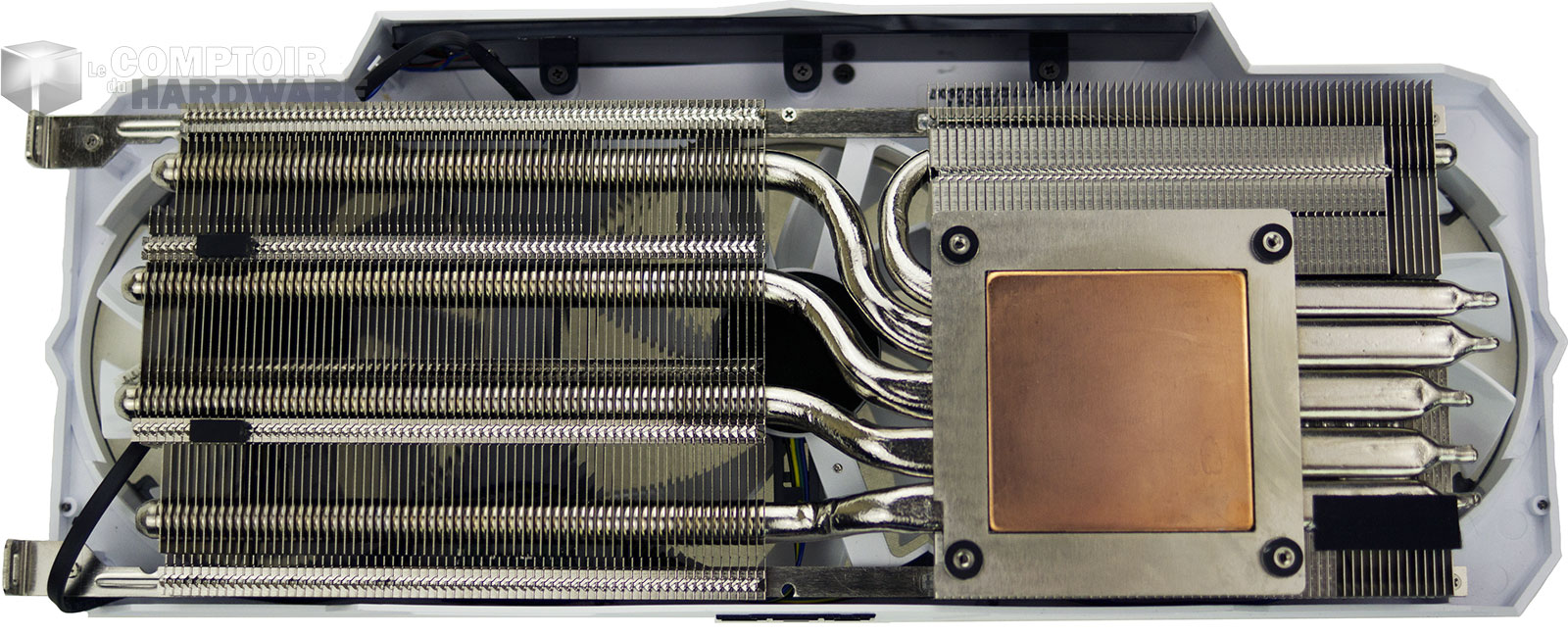

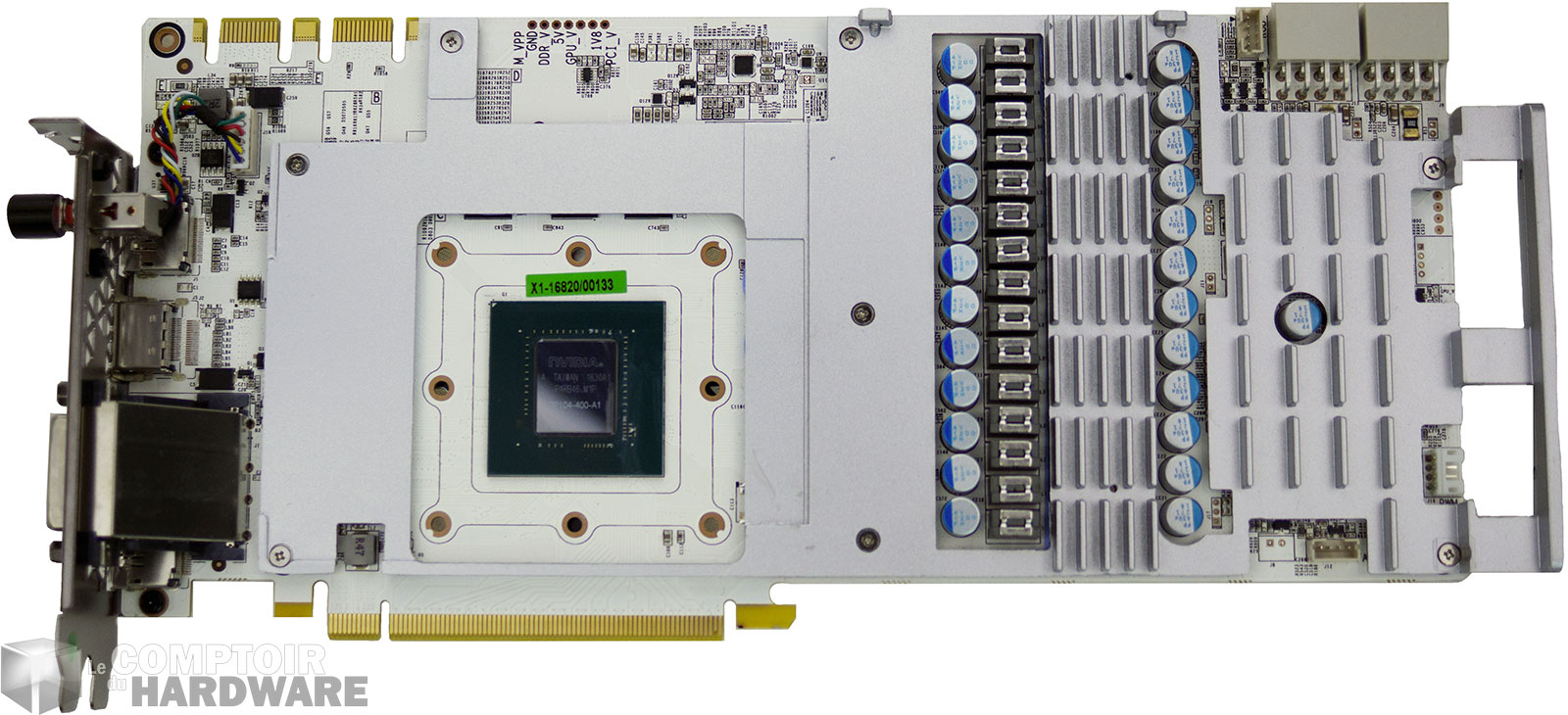

KFA² GTX 1080 Hall Of Fame : radiateur [cliquer pour agrandir]KFA² GTX 1080 Hall Of Fame : PCB [cliquer pour agrandir]

Radiateur et PCB - Cliquer pour agrandir

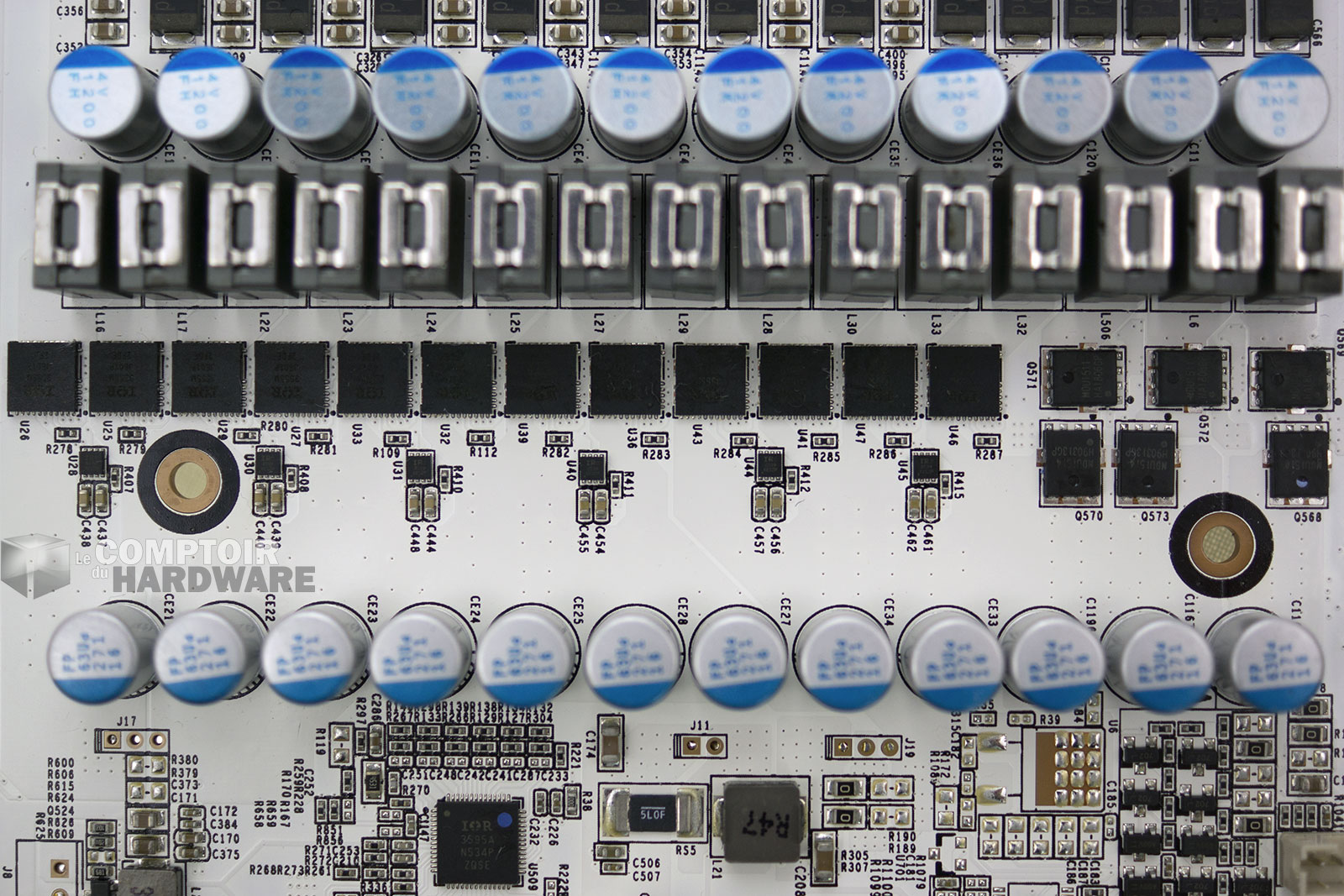

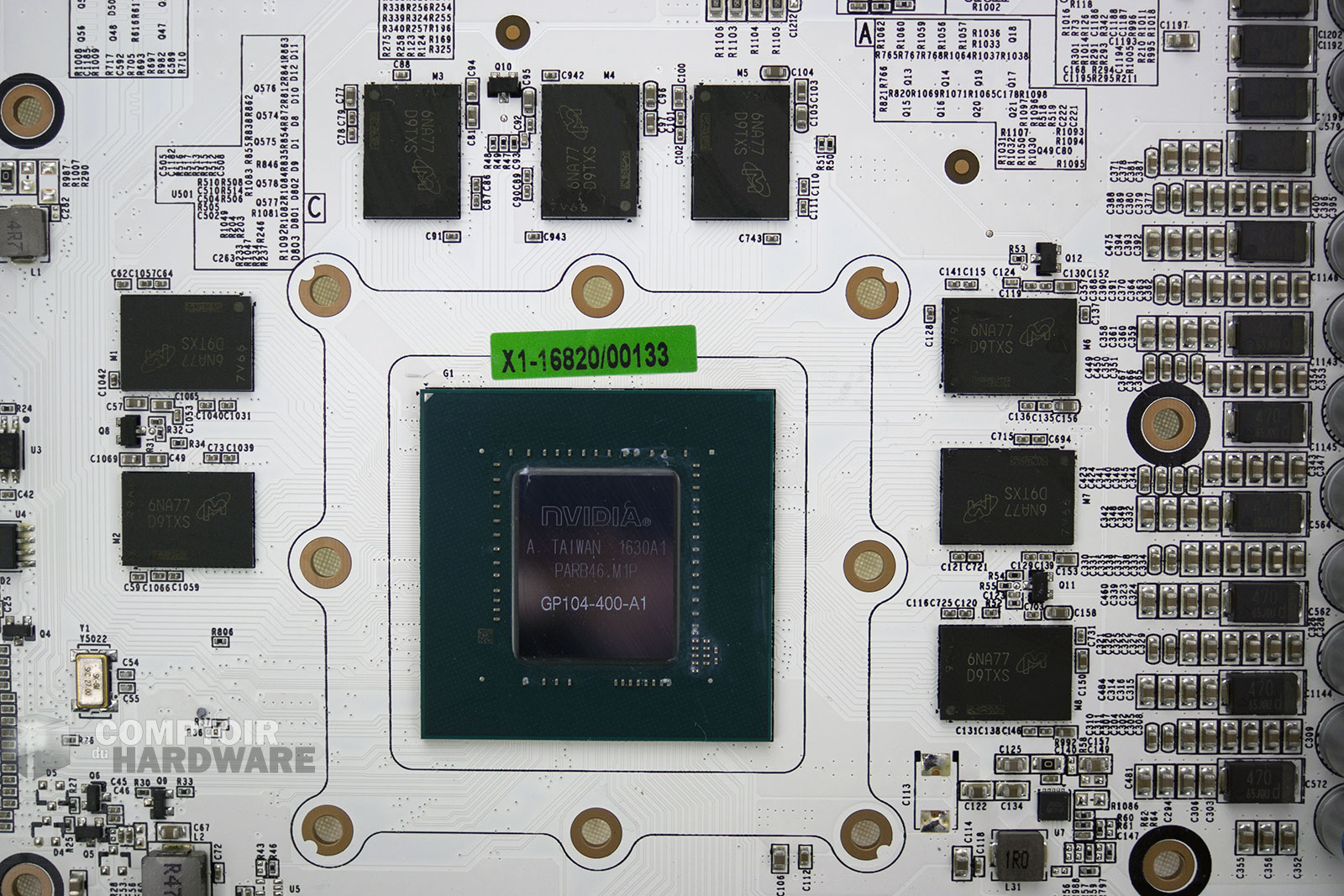

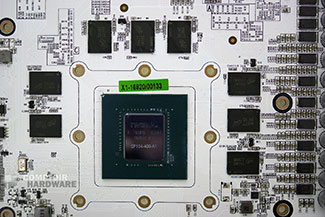

Le GP104 en révision A1 est identifié comme étant la version 400 cette fois, c'est-à-dire la puce complète. Les puces mémoires l'accompagnant sont fournies par Micron, GDDR5X oblige, et font chacune 1 Go certifié à 10 Gbps. L'étage d'alimentation passe à 12+3 phases, de quoi alimenter en toute quiétude une telle carte, même lors d'overclocking extrême.



KFA² GTX 1070 Hall Of Fame : GPU et mémoire [cliquer pour agrandir]KFA² GTX 1070 Hall Of Fame : étage d'alimentation [cliquer pour agrandir]

GPU et VRM - Cliquer pour agrandir

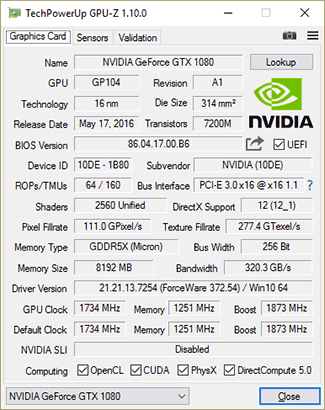

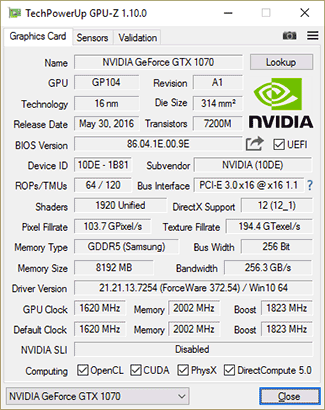

Poursuivons la description de nos cartes au travers de GPU-Z : la 1070 dispose d'une puce "castrée" à 1920 unités de calcul et 120 TMU. Les 64 ROP sont bien présents pour exploiter le bus mémoire 256-bit animant les 8 Go cadencés à 2 GHz. La 1080 utilise de son côté un GP104 intégral (2560 unités de calcul et 160 TMU), avec le même nombre de ROP et une largeur de bus identique, par contre la mémoire est de type GDDR5X cadencée à 1,25 MHz. Du côté des fréquences GPU, la 1080 HOF propose de base 1734 MHz et un boost à 1873 MHz. La 1070 HOF se "contente" respectivement de 1620/1823 MHz.



GPU-Z KFA² GTX 1070 HOFGPU-Z KFA² GTX 1080 HOF

GPU-Z KFA² GTX 1070 & 1080 Hall Of Fame



Au repos, la fréquence GPU diffère légèrement des FE en se stabilisant respectivement à 253 et 278 MHz au lieu de 135 MHz... Pour la mémoire, la GDDR5 de la 1070 reprend la fréquence au repos du modèle de référence (202,5 MHz), il en est de même pour la 1080 HOF avec sa GDDR5X fonctionnant à une fréquence de 101,3 MHz.

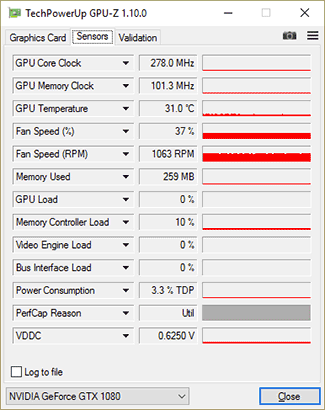

GPU-Z KFA² GTX 1070 HOF : fréquences au reposGPU-Z KFA² GTX 1080 HOF : fréquences au repos

Fréquences au repos



Du côté des fréquences maximales, le grand ordonnanceur de ces dernières, à savoir GPU Boost, implique un contrôle de la consommation et de la température pour fixer les valeurs. Ainsi, le GPU démarre à sa fréquence maximale (qui pour rappel fluctue selon la "qualité" de la puce) puis cette dernière se voit réduite pour rester dans l'enveloppe thermique allouée ou ne pas excéder une température donnée : dans sa version 2.0, le boost perdait ainsi un bin (13 MHz) au-delà de 63°C, puis un second au-delà de 73°C et enfin autant que nécessaire à partir de 80 ou 83°C (selon la carte) pour ne pas outrepasser cette température de consigne.



A présent, GPU Boost 3.0 introduit un changement notable par rapport à la précédente version. Il s'agit d'une limitation plus drastique de la température du GPU qui s'active dès 37°C et réduit par paliers la fréquence (un bin tous les 5°C) afin de retarder la montée en régime de la ventilation et donc les nuisances sonores. Sous forte charge, le GPU atteindra (moins vite) toujours la température de consigne maximale (82°C sur les GTX 10x0) sur une FE et perdra à ce moment autant de bins que nécessaire pour la conserver. En définitive, la valeur max. du boost n'est jamais effective bien longtemps y compris pour des cartes customs...

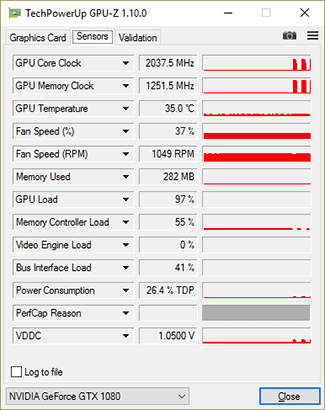

En tout état de cause, notre exemplaire de KFA² GTX 1070 HOF atteindra quelques instants la valeur maximale de 2012 MHz, tandis que sa grande soeur pourra apercevoir furtivement 2 bins supplémentaires, soit 2038 MHz avant que GPU Boost 3.0 ne la ramène à la raison :

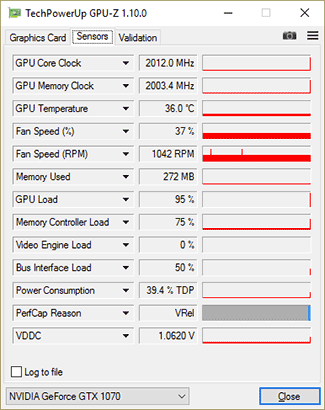

GPU-Z KFA² GTX 1070 HOF : Boost Max.GPU-Z KFA² GTX 1080 HOF : Boost Max.

Fréquences max. en charge



C'est tout pour les cartes de KFA², voyons page suivante le protocole de test et les performances !
