• Zotac GTX 660 & 660 Ti AMP!

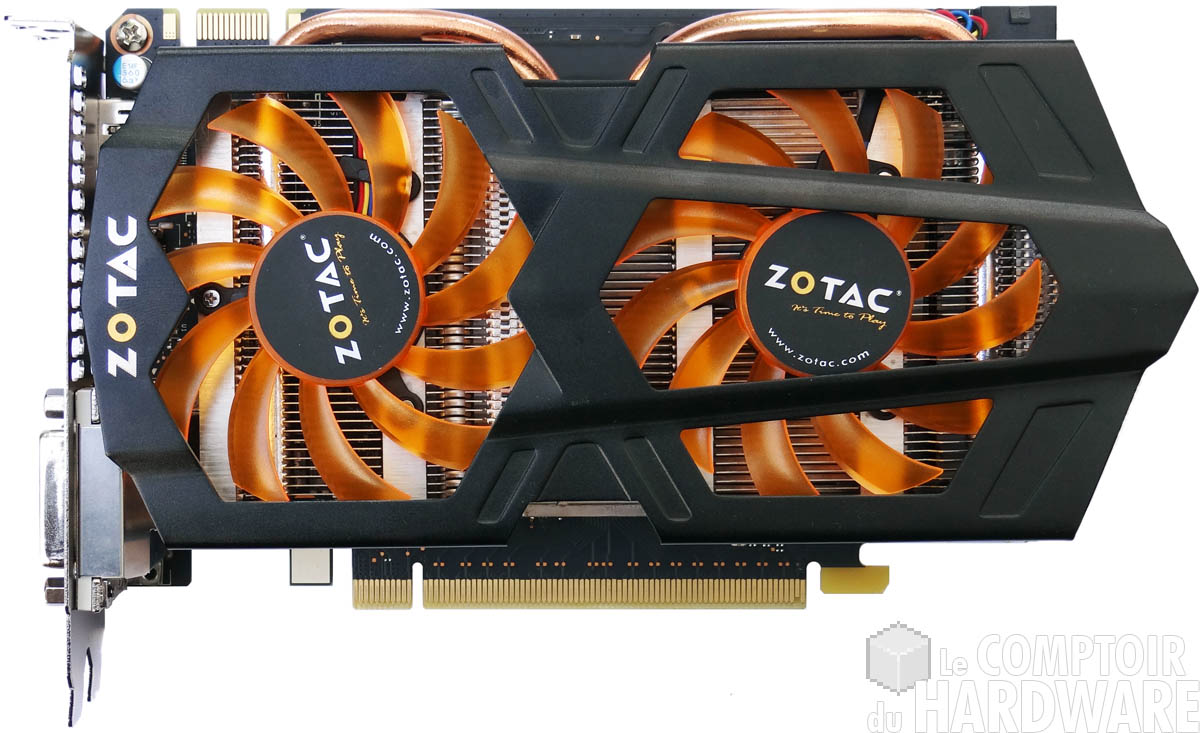

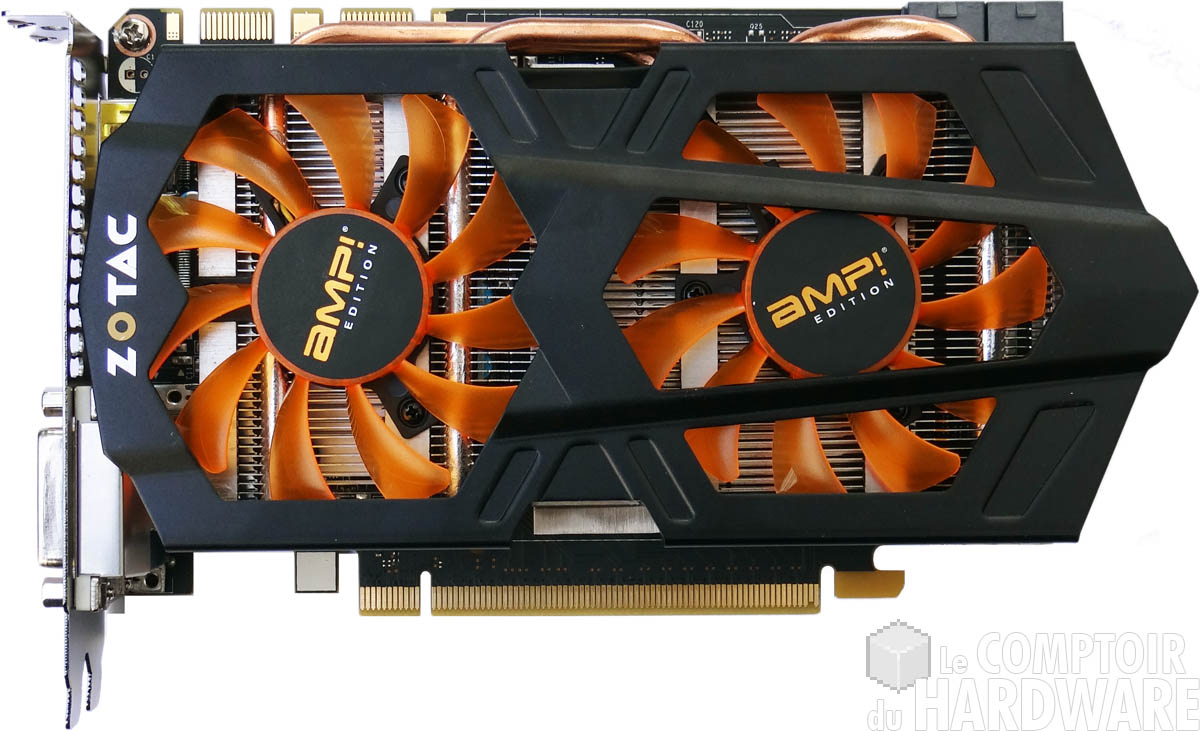

N'ayant pas reçu de samples de la part de nVIDIA, c'est Zotac qui nous a fourni les 2 cartes testées ce jour. Notons que nous avons pu brièvement "emprunter" une GTX 660 Ti au design de référence vu que cette dernière était déjà commercialisée lors de la rédaction de ce dossier afin de l'ajouter à nos tests de performances. Mais revenons à nos moutons ou plutôt cartes graphiques, les 2 modèles partagent une esthétique très proche mêlant le noir à l'orange caractéristiques de la marque (bien que le jaune se substitue souvent à l'orange dans d'autres productions). A gauche dans la série de photos ci-dessous vous retrouverez la GTX 660, à droite la GTX 660 Ti.



Premier point notable l'extrême compacité de ces cartes qui se contentent de 19 cm de l'équerre de fixation à la pointe du carter. Ce trait purement esthétique (pas d'élément à protéger derrière cette "flèche") rallonge quelque peu les cartes qui se contenteraient sinon de 17,2 cm malgré la présence de 2 ventilateurs axiaux de 80 mm surplombant le radiateur en aluminium traversé par 2 caloducs sur la GTX 660 et 3 pour le modèle Ti.



Zotac GTX 660 face avant [cliquer pour agrandir]Zotac GTX 660 Ti AMP! face avant [cliquer pour agrandir]

Les Zotac GTX 660 et 660 Ti AMP!, faces avant - Cliquer pour agrandir

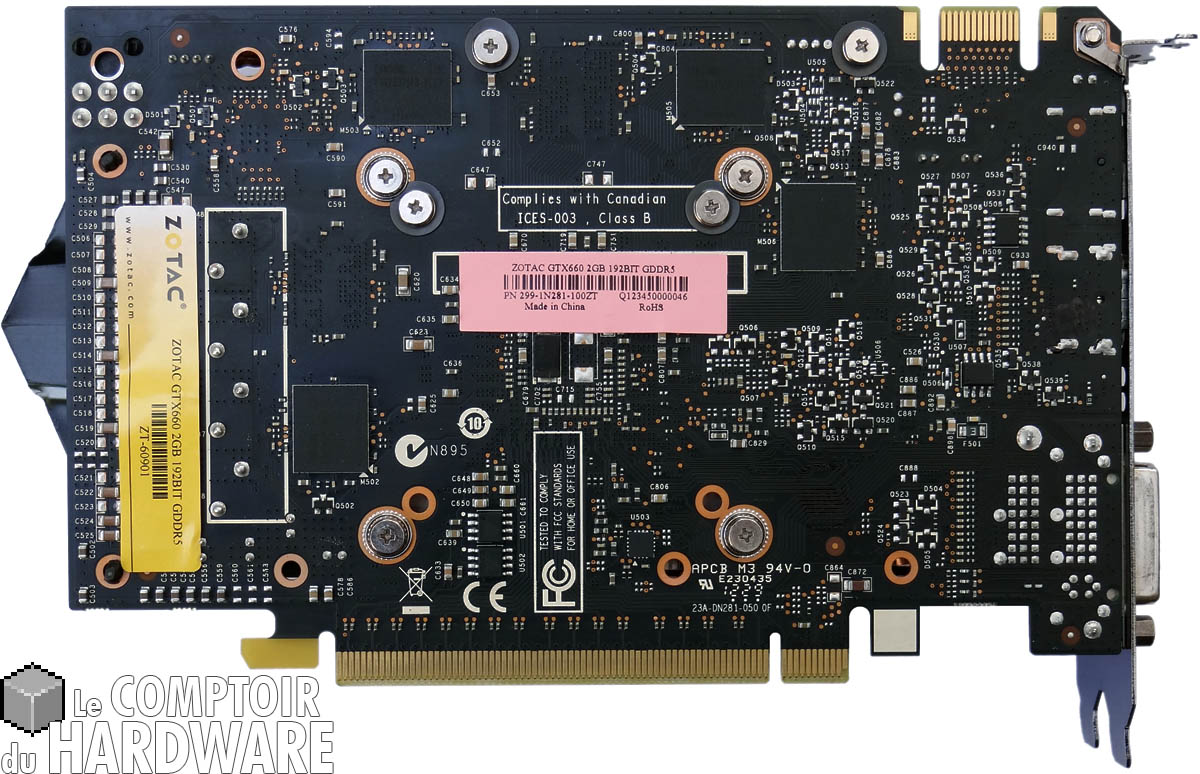

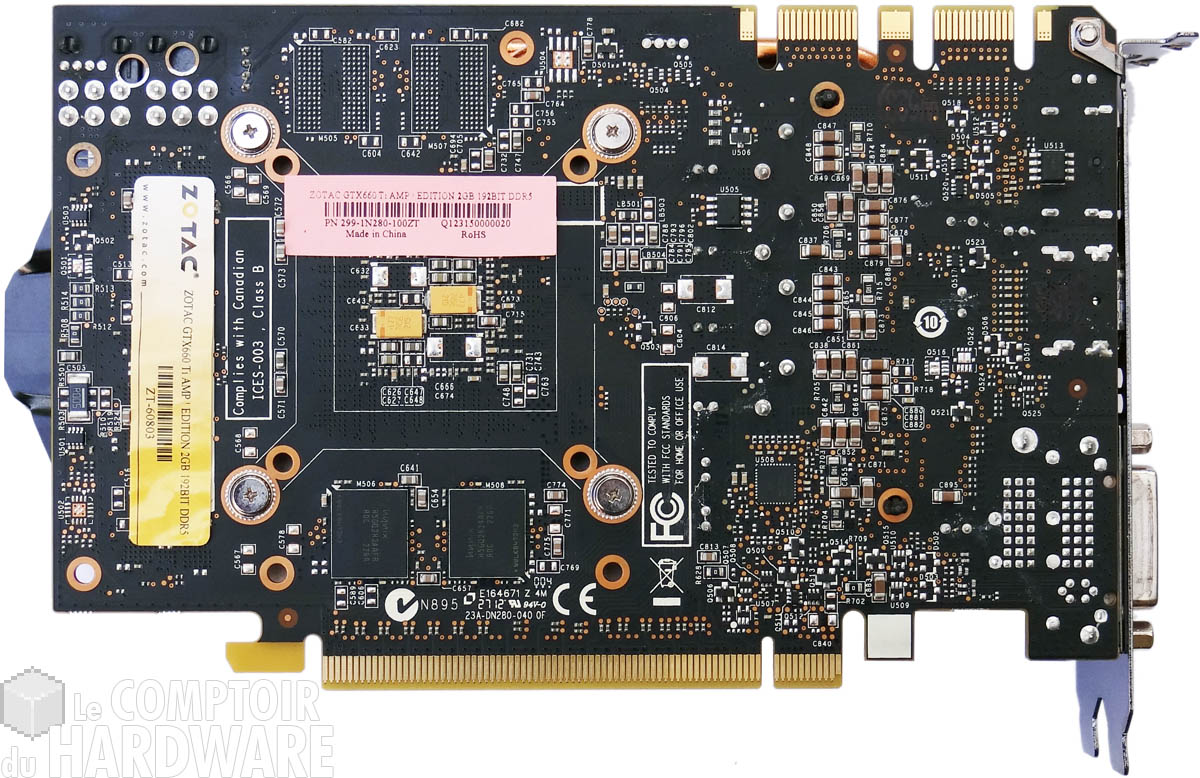

En retournant les cartes, on constate un PCB légèrement différent sur divers points. La position et le nombre de puces mémoires : 4 sur cette face pour la 660 contre seulement 2 à la 660 Ti. La présence de 2 connecteurs SLi sur la GTX 660 Ti permet d'envisager l'utilisation de plus de 2 cartes simultanément alors que ce n'est pas possible sur la GTX 660.



Zotac GTX 660 face arrière [cliquer pour agrandir]Zotac GTX 660 face arrière [cliquer pour agrandir]

Les Zotac GTX 660 et 660 Ti AMP!, faces arrières - Cliquer pour agrandir

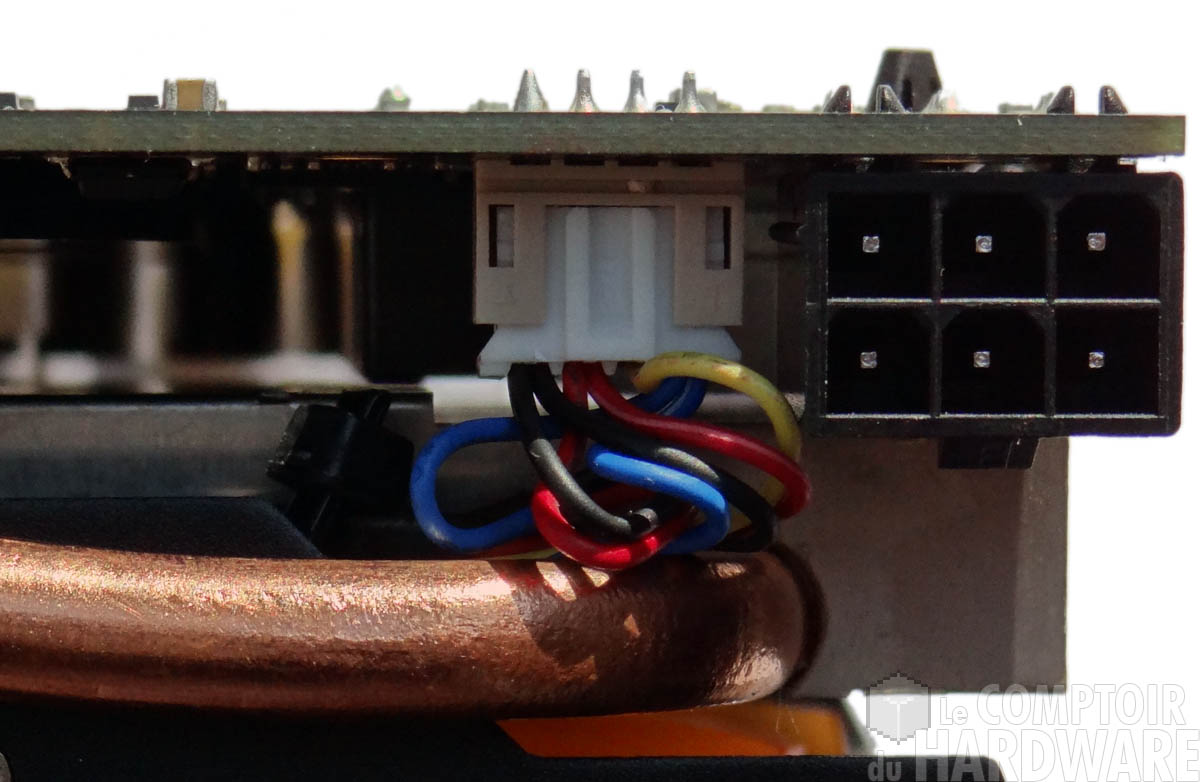

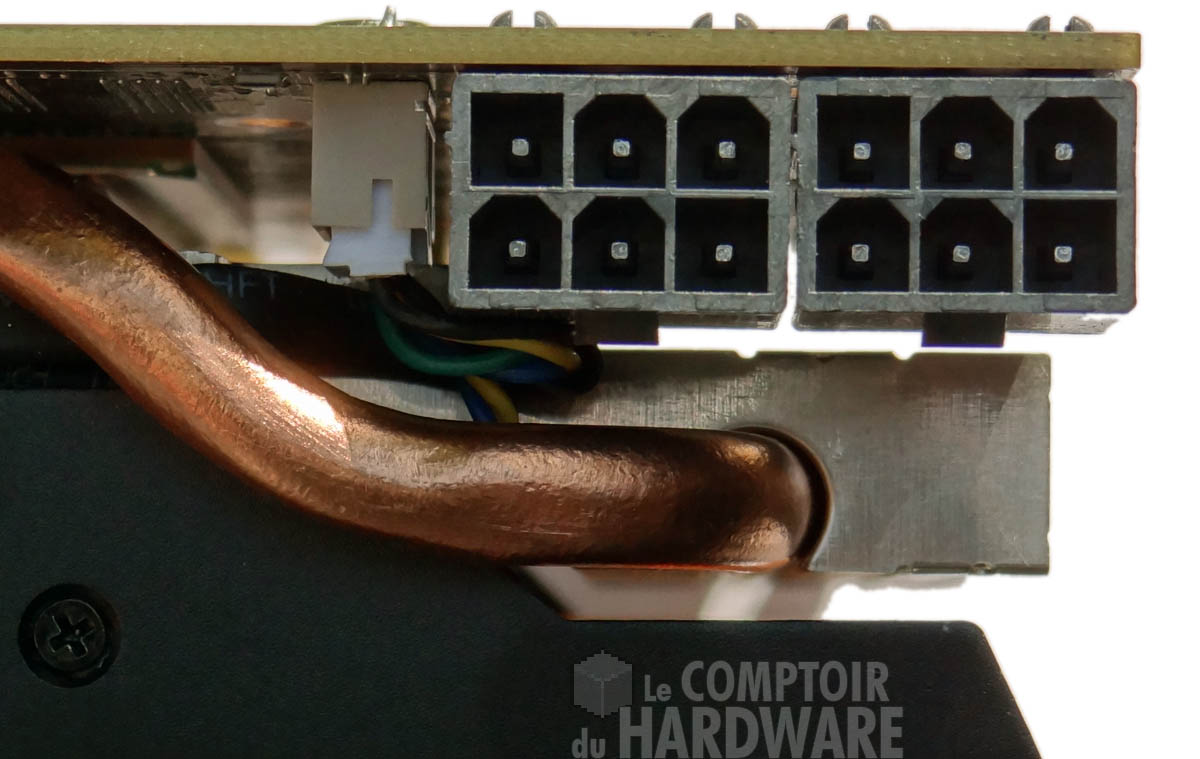

Côté alimentation, la "petite" nécessite un seul connecteur additionnel à 6 pins alors qu'il en faudra un supplémentaire pour la seconde, pourtant le TDP des 2 cartes est relativement similaire avec 140W pour la GTX 660 et 150W pour la GTX 660 Ti, bien en deçà des 225W que peut fournir une configuration PCIe + 2 connecteurs à 6 pins.



Zotac GTX 660 alimentation [cliquer pour agrandir]Zotac GTX 660 Ti AMP! alimentation [cliquer pour agrandir]

Alimentation des Zotac GTX 660 et 660 Ti AMP! - Cliquer pour agrandir

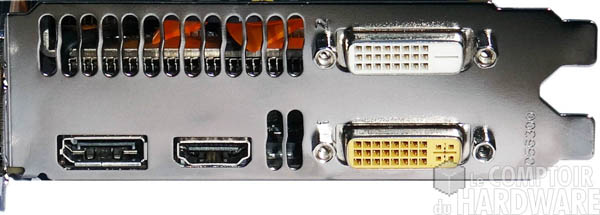

Côté connectique pas de différence cette fois entre les 2 cartes avec un seul et même panel composé de 2 prises DVI Dual Link, un Display Port 1.2 et HDMI 1.4a dans leur format standard (comprendre "non mini"). L'espace ajouré permettant l'extraction de l'air chaud est similaire à celui des autres GTX 600 avec les 2/3 du slot supérieur et 2 lamelles entre le DP et un DVI.



Zotac GTX 660 panel

Connecteurs des Zotac GTX 660 et 660 Ti AMP! - Cliquer pour agrandir

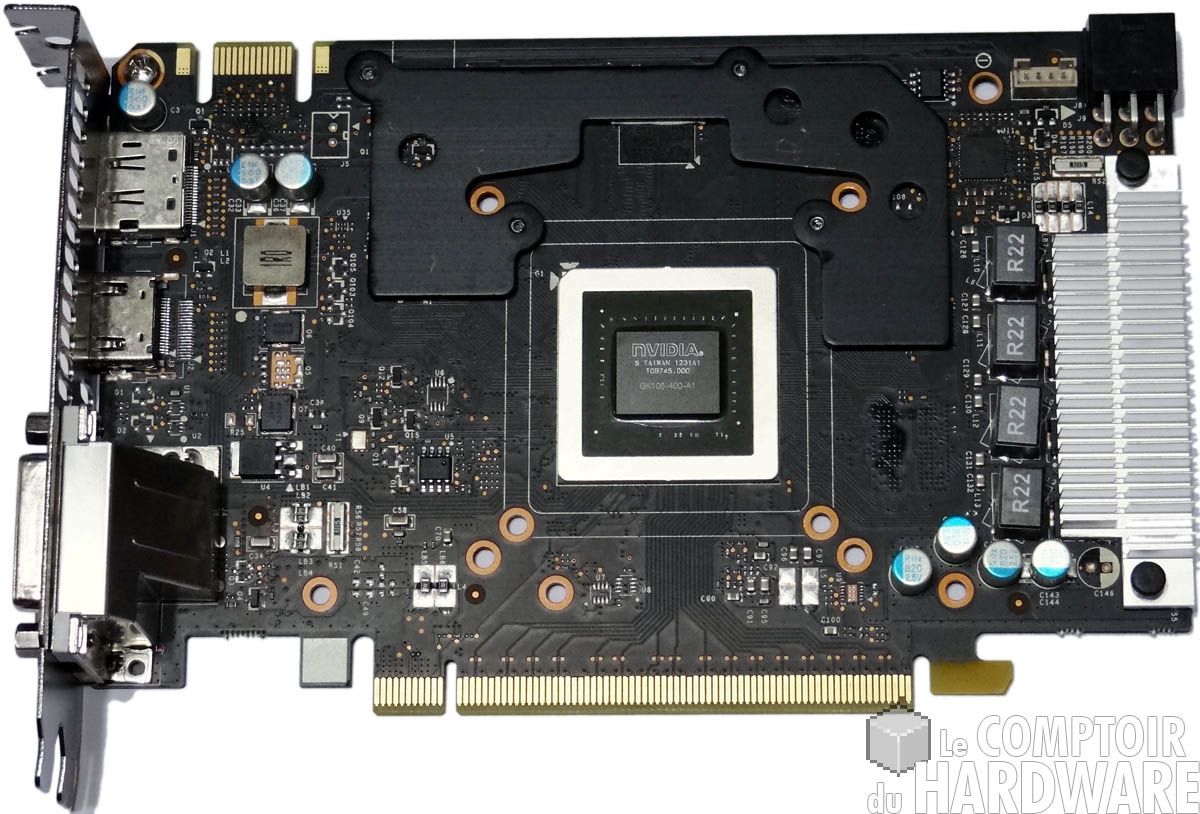

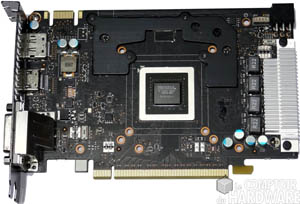

Jetons un coup d'oeil sur le PCB dénudé des faces avant. La GTX 660 dispose donc au centre d'un GK106 accompagné de 4 puces de 256 Mo recouvertes d'une plaque métallique s'ajoutant aux 4 de la face opposée (nues cette fois) pour atteindre 2 Go en tout. Terminons par l'étage d'alimentation situé classiquement à droite de la carte et disposant de 4 phases pour le GPU recouvertes d'un petit dissipateur en aluminium.

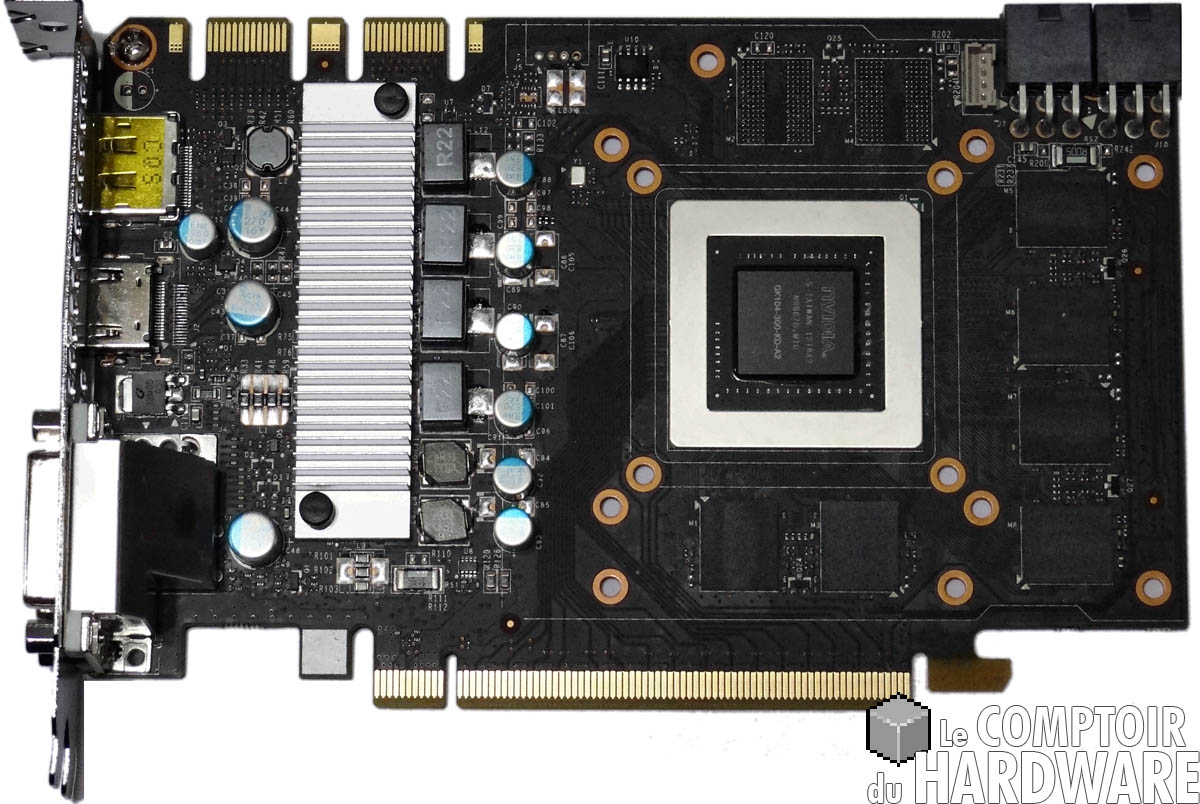

La Zotac GTX 660 Ti reprend, elle, conformément aux préconisations du caméléon un GK104-300 pour l'animer accompagné de 6 puces de 256 Mo en sus des 2 présentes sur la face arrière de la carte (aucune n'est couverte cette fois). L'étage d'alimentation comporte là-aussi 4 phases toujours recouvertes d'un radiateur en aluminium, mais tout ceci est situé à gauche du PCB cette fois !



Zotac GTX 660 nue [cliquer pour agrandir]Zotac GTX 660 Ti AMP! nue [cliquer pour agrandir]

Les cartes dénudées - Cliquer pour agrandir

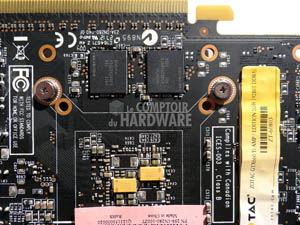

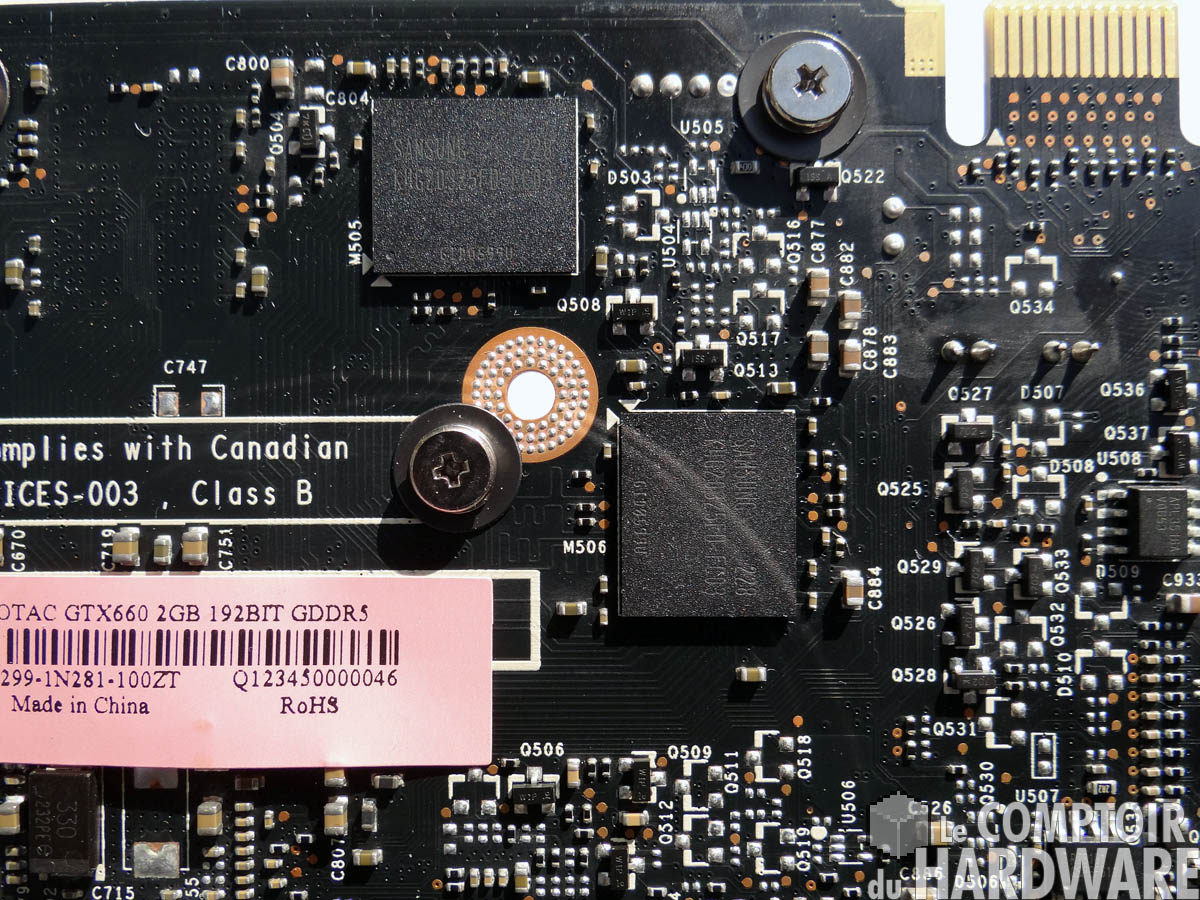

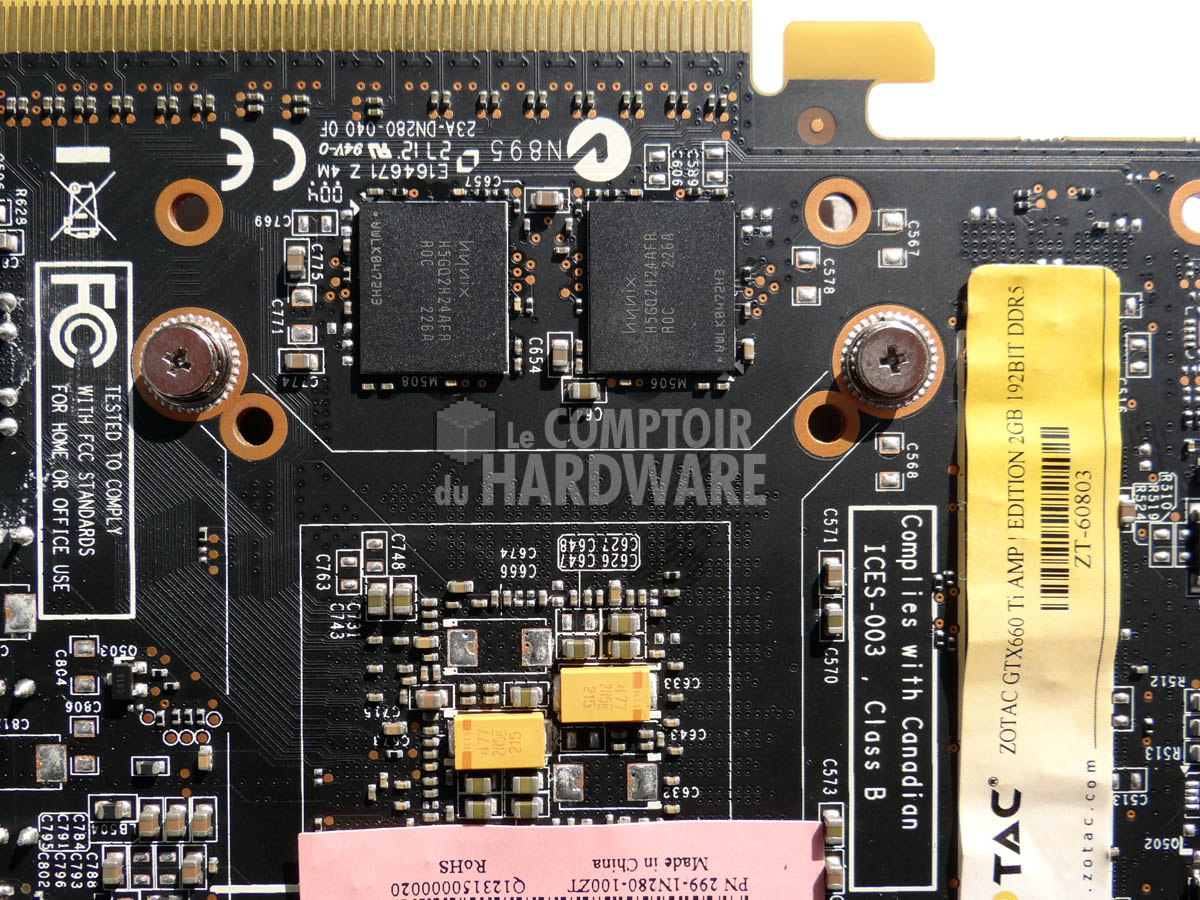

Un coup d'oeil plus en détail sur les puces mémoires. Si la GTX 660 Ti exploite à l'instar de ses grandes soeurs des puces d'origine Hynix certifiées à 1,5 GHz, c'est Samsung qui se charge de la dotation mémoire de cette Zotac GTX 660, pourtant cadencée à la même fréquence...



Zotac GTX 660 GDDR5 [cliquer pour agrandir]Zotac GTX 660 Ti AMP! GDDR5 [cliquer pour agrandir]

Les puces mémoires - Cliquer pour agrandir

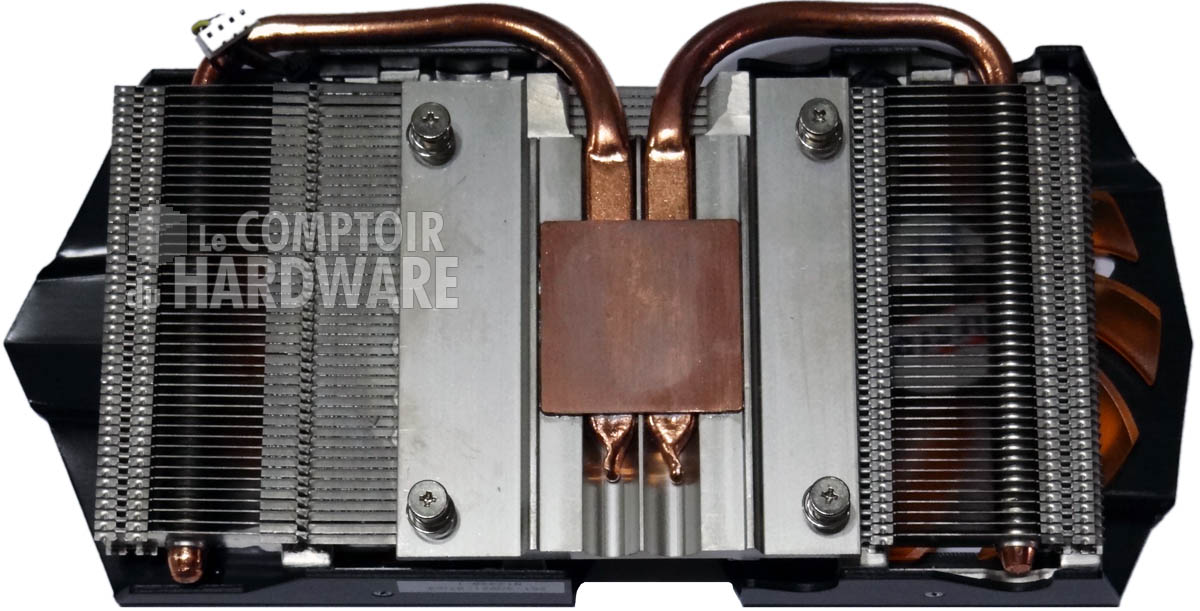

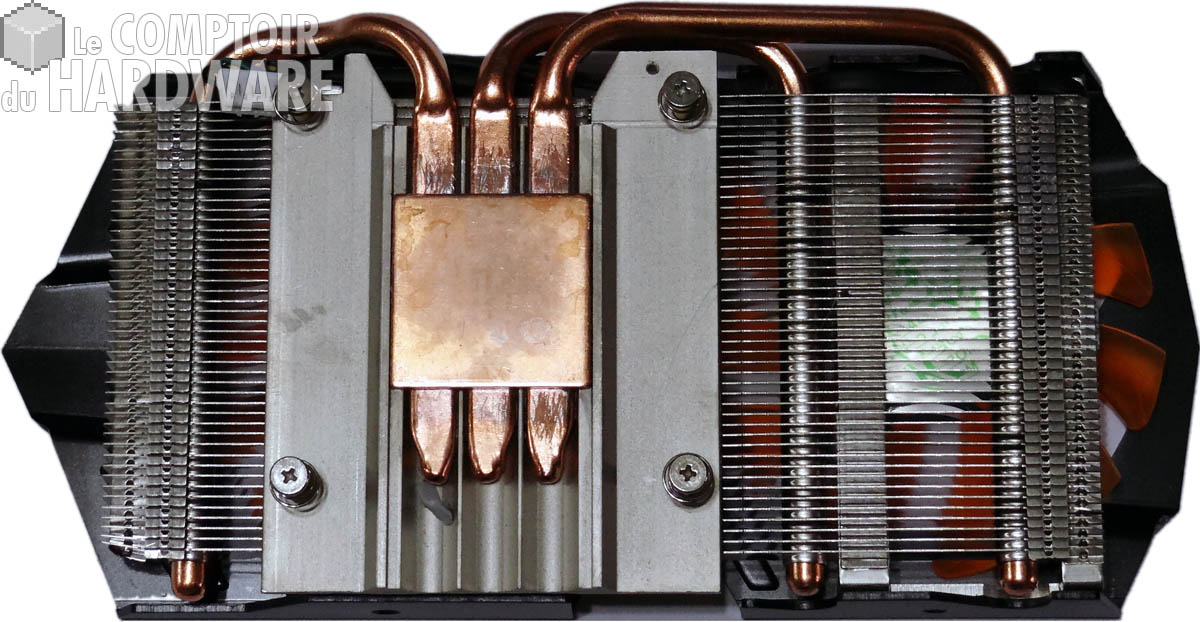

Pour finir avec les cartes, une vue des 2 refroidisseurs démontés. Comme indiqué précédemment il s'agit d'un radiateur composé d'ailettes en aluminium avec une base en cuivre d'où émane 2 ou 3 caloducs selon qu'il s'agisse de la GTX 660 ou 660 Ti. Le flux d'air est assuré par les 2 ventilateurs axiaux de 8 cm de diamètre.



Zotac GTX 660 refroidisseur [cliquer pour agrandir]Zotac GTX 660 Ti AMP! refroidisseur [cliquer pour agrandir]



Les radiateurs, le GPU et la RAM - Cliquer pour agrandir

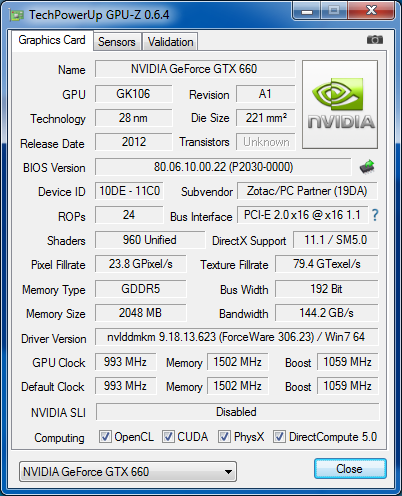

Pour conclure cette page, un petit coup d'oeil via GPU-Z  aux cartes : Le GK106 est annoncé en révision A1, il n'a donc à priori pas posé de souci lors de sa mise au point pour la production de masse. On retrouve les 960 Cuda Cores, 80 TMU et 24 ROP annoncés. Côté fréquences, Zotac a été légèrement au-delà des préconisations nVIDIA pour le GPU qui sont de 980/1033 (Base/Boost) soit +1,3% & +2.5%). La fréquence mémoire suit par contre les préconisations officielles soit la même valeur que celle des GTX 680/670/660 Ti.

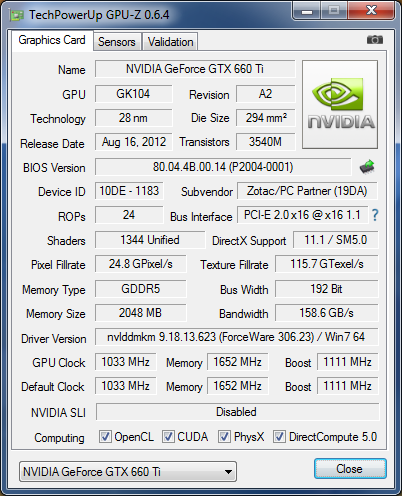

Côté GTX 660 Ti, le GK104 se retrouve donc bien amputé d'un SMX tout comme la GTX 670 mais aussi d'un contrôleur mémoire et des 8 ROP qui lui sont associés. Par contre concernant les fréquences, Zotac n'y est pas allé avec le dos de la cuillère pour cette version AMP! qui propose des gains respectifs de 13%/13%/9% pour les fréquences GPU/Boost/Mémoire.



GPU-Z Zotac GTX 660 [cliquer pour agrandir]GPU-Z Zotac GTX 660 Ti AMP! [cliquer pour agrandir]

GPU-Z : caractéristiques et fréquences - Cliquer pour agrandir

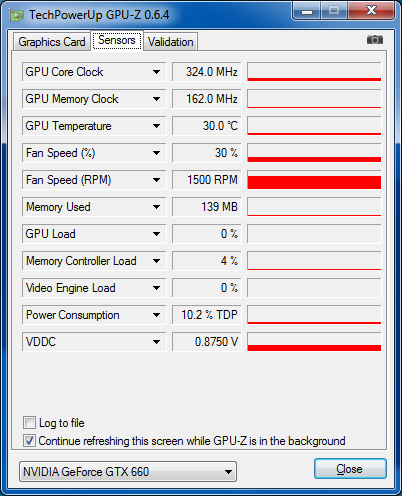

Pas de différence pour les fréquences au repos, tous les GK1xx sont logés à la même enseigne



GPU-Z GTX 660/660 Ti : Repos

GPU-Z : fréquences au repos - Cliquer pour agrandir

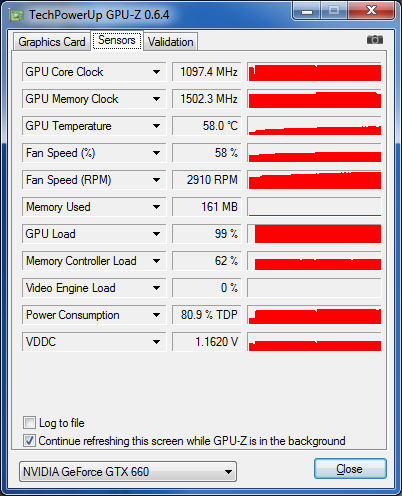

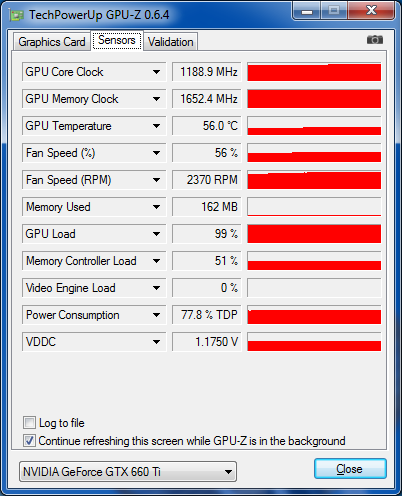

Finissons cette page sur un rapide coup d'oeil aux fréquences maximales observées avec GPU Boost. Si ces dernières sont impressionnantes, il est important de noter que dès que le moteur et/ou passage de jeu est "lourd", elles reviennent à des valeurs plus conventionnelles.



GPU-Z Zotac GTX 660 : Turbo Boost [cliquer pour agrandir]GPU-Z Zotac GTX 660 Ti AMP! : Turbo Boost [cliquer pour agrandir]

GPU-Z : fréquences max. GPU Boost - Cliquer pour agrandir



C'est tout pour la présentation de notre carte, voyons page suivante le protocole de test retenu.
