Test • Corsair Graphite iCUE 220T
Le Graphite iCUE 220T vu de face !
Une façade travaillée et un arrière train standard pour le 220T
Le panneau en verre trempé du 220T

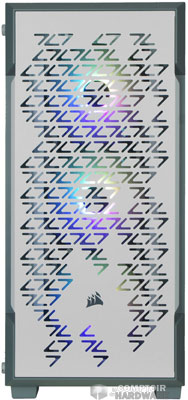

La façade en détail

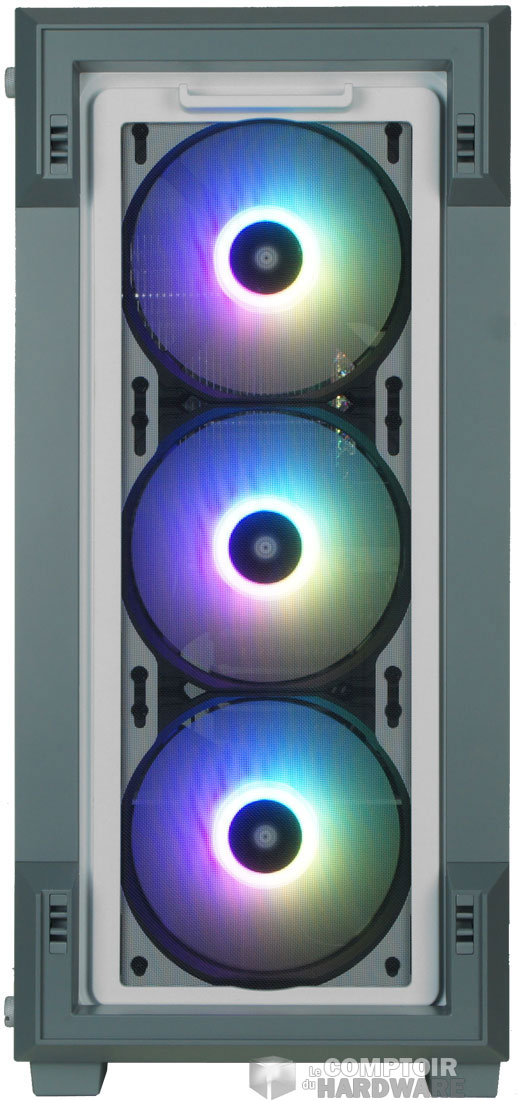

Le filtre devant les ventilateurs
Et la vue complètement dégagée
La connectique externe
La vue côté carte mère
C'est un peu fouillis derrière le plateau, par manque de place
Les emplacements sur le dessus et l'arrière du boîtier.
Les supports de SSD
Le Lighting Node Core, un peu capricieux !

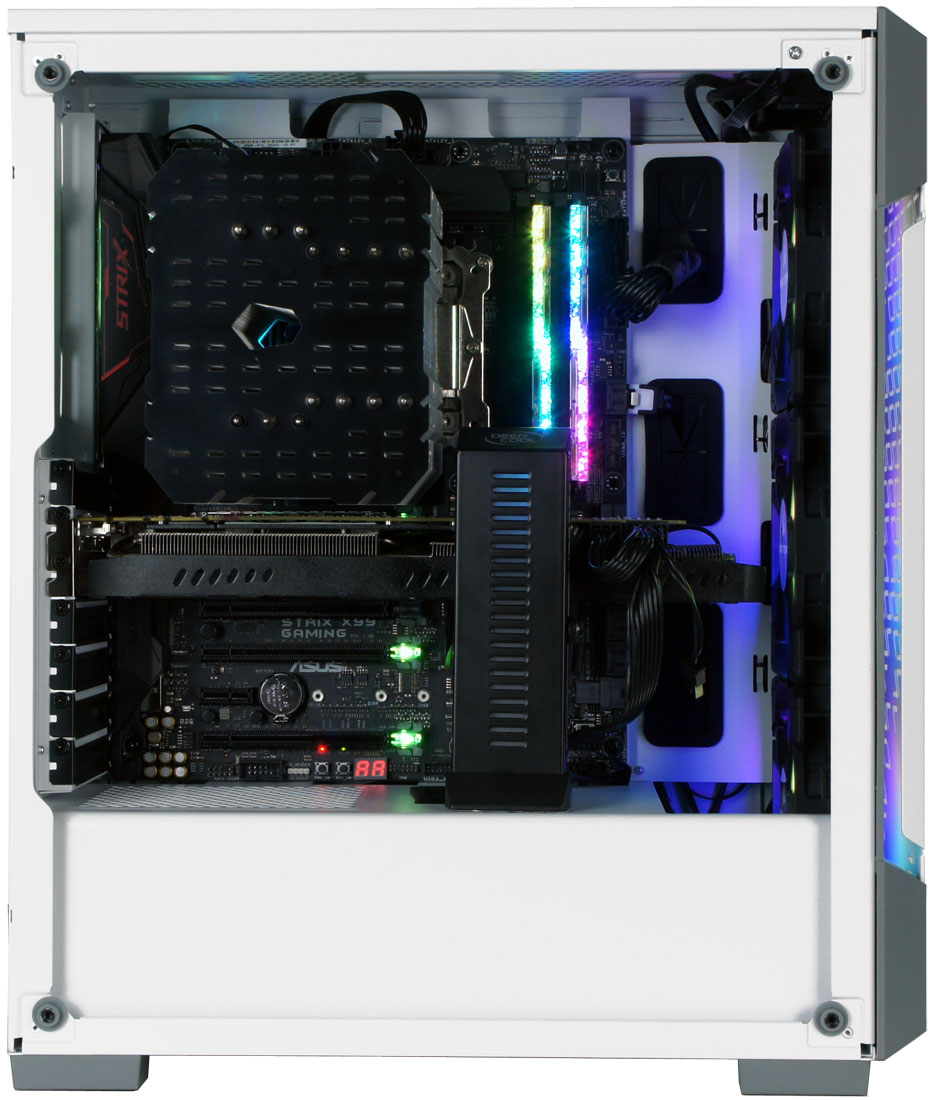

La config en place, notre GPU est proche des ventilos.

• Présentation

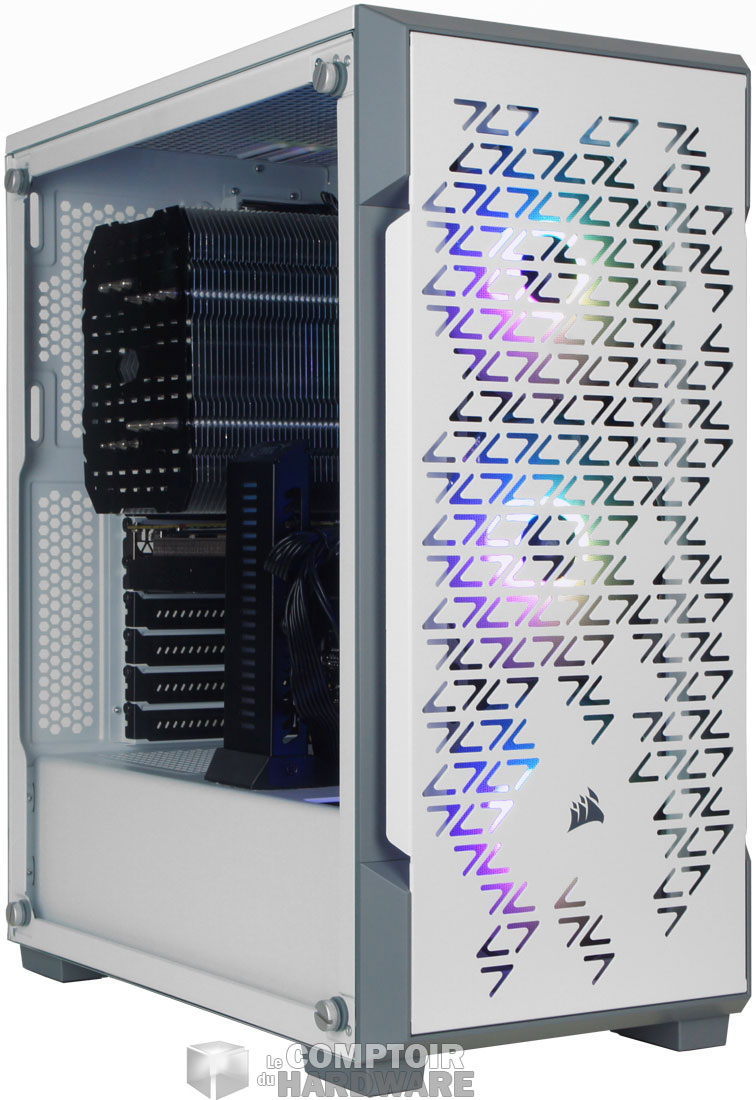

 Le Graphite iCUE 220T vu de face ! [cliquer pour agrandir]Une façade travaillée et un arrière train standard pour le 220T [cliquer pour agrandir]

Le Graphite iCUE 220T dans sa robe blanche et grise





Corsair Graphite iCUE 220T

COULEUR Noir, blanc/gris
FAMILLE

moyen tour

DIMENSIONS (EN MM)

450 x 210 x 395

POIDS

6.5 kg

MATÉRIAUX Plastique, acier, verre trempé
FORMATS DE CARTE

ATX / Micro ATX / Mini ITX

BAIES 5,25" 0
BAIES 3,5" 2
BAIES 2,5" 2 + 2
Slots PCI 7
RESTRICTIONS

CPU : 180 mm

GPU : 310 mm

PSU : 225 mm

CONNECTIQUE EN FAÇADE 2xUSB 3.0 / jack audio 4 pôles
VENTILATION FOURNIE

3 x SP120 RGB Pro en façade

PRIX OFFICIEL

99,90 €

Le Graphite iCUE 220T est un boîtier moyen tour au format ATX. Il mesure 450 mm de hauteur, 210 mm de largeur et 395 mm de profondeur ; un petit gabarit en somme. La carcasse est en acier et le carénage est fait de plastique et d'acier également. Pour terminer, nous trouvons une pointe de verre trempé. Le poids du modèle n'est que de 6.5 kg à vide.

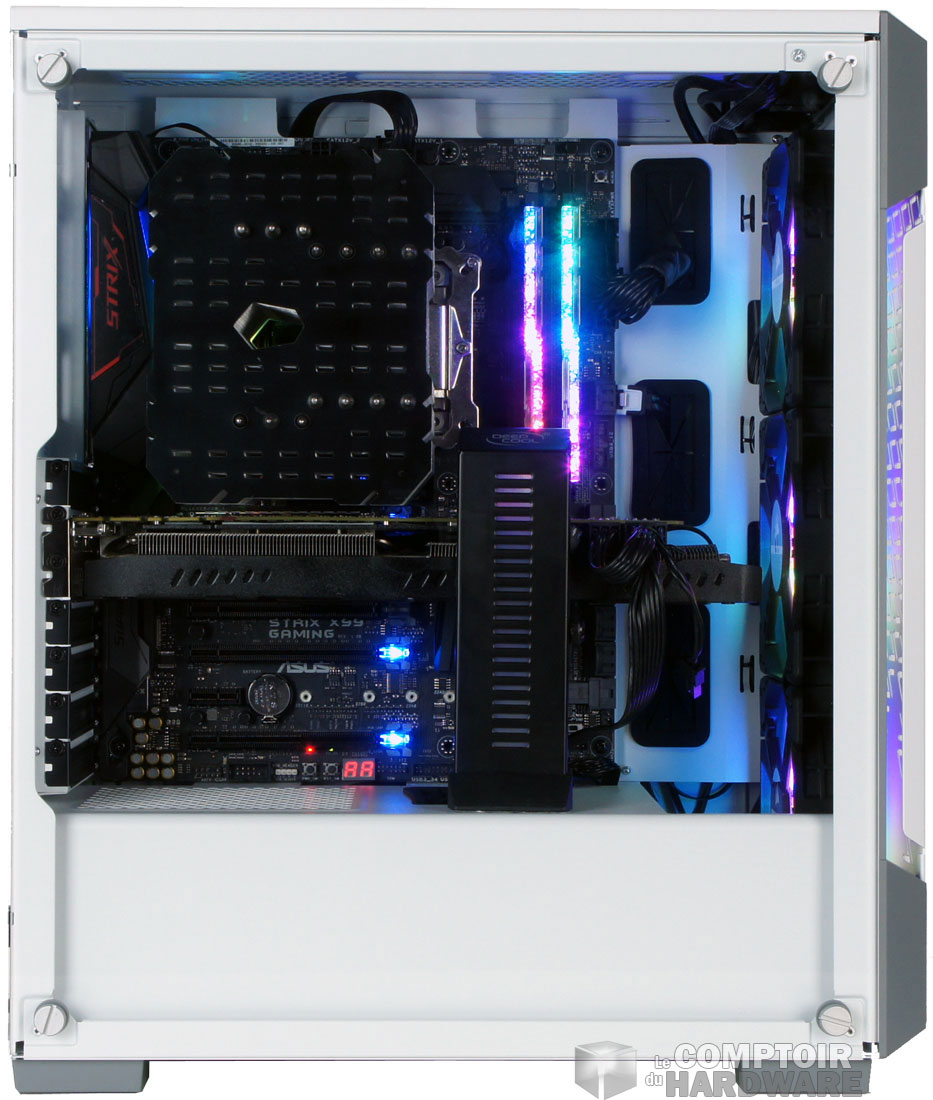

Le panneau en verre trempé du 220T [cliquer pour agrandir]



La façade est constituée d'un cadre en plastique et d'une plaque d'acier perforée d'un motif asymétrique. Le logo de la marque est placé sur la partie basse et c'est tout ce que nous voyons. En retirant la plaque, on découvre un filtre à poussière qui protège trois ventilateurs que nous présenterons plus loin.

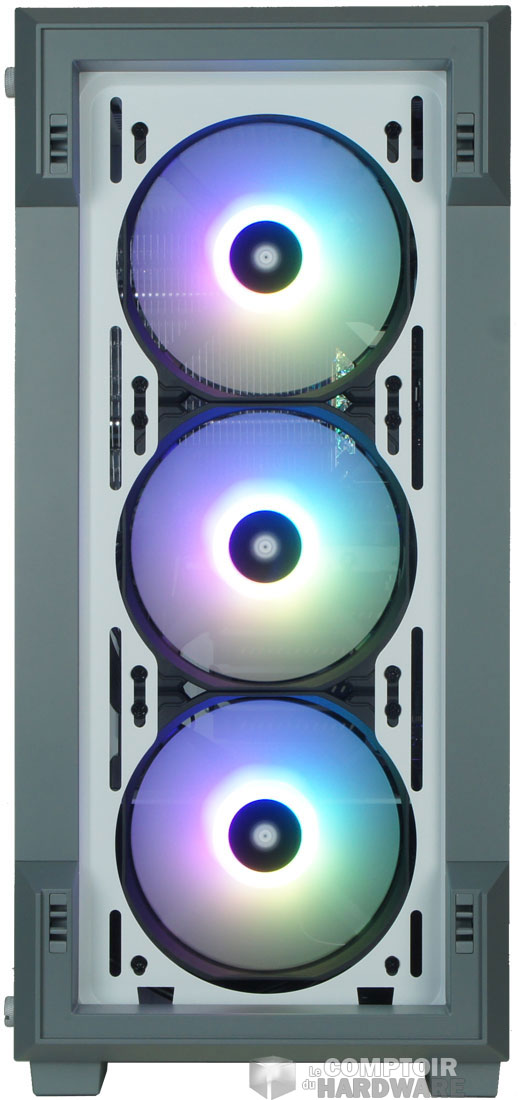

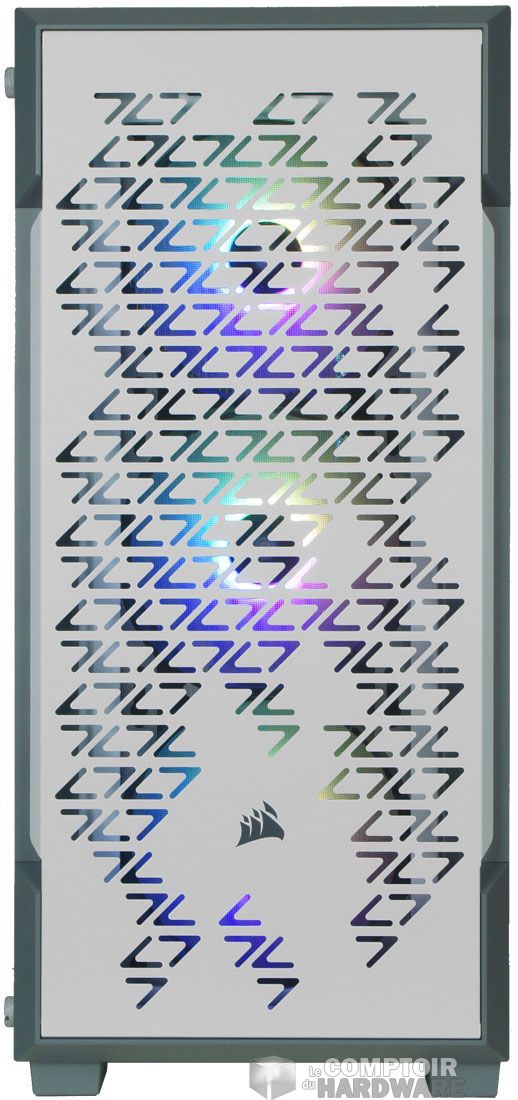

La façade en détail [cliquer pour agrandir]Le filtre devant les ventilateurs [cliquer pour agrandir]Et la vue complètement dégagée [cliquer pour agrandir]

La façade du Graphite iCUE 220T dans tous ses états !

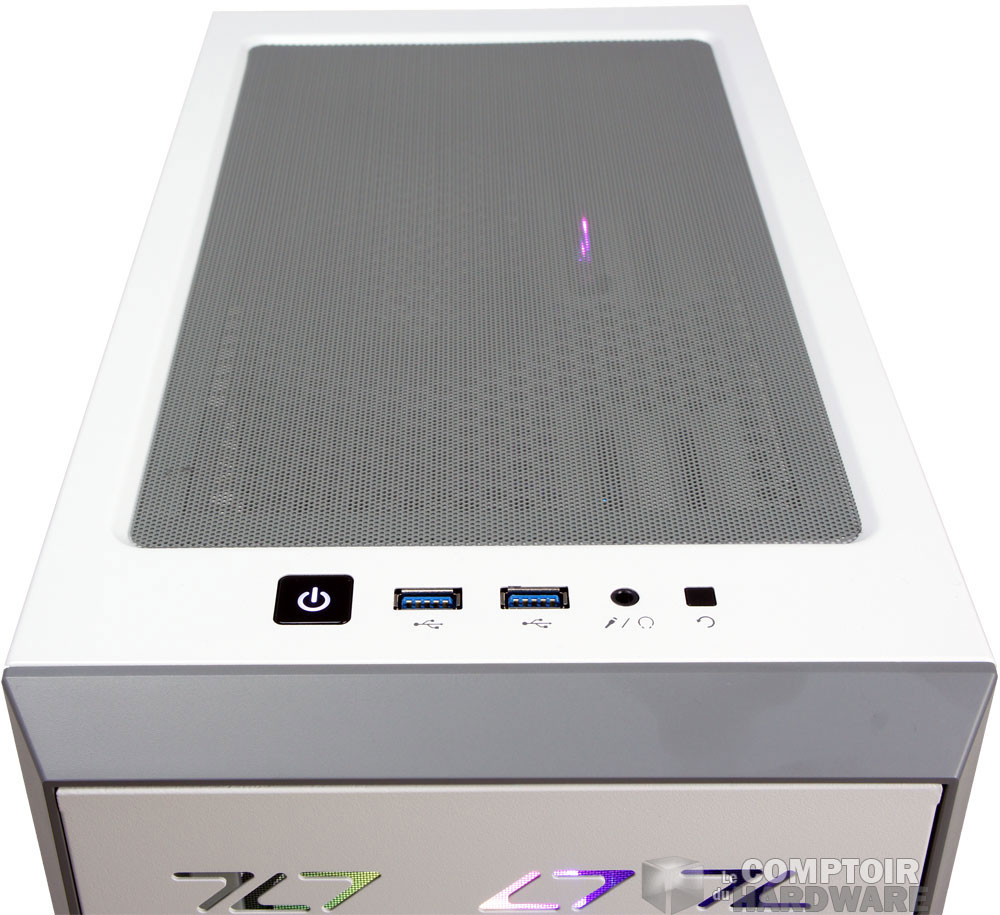

La connectique externe [cliquer pour agrandir]On remonte pour trouver la connectique externe. Le modèle embarque le minimum syndical avec deux ports USB 3.0 et un mini-jack audio 4 pôles. Les boutons de mise en marche sont également disponibles. En continuant plus loin nous trouvons un filtre alvéolé aimanté qui protège une grille d'aération permettant d'installer deux ventilateurs de 120/140 mm.

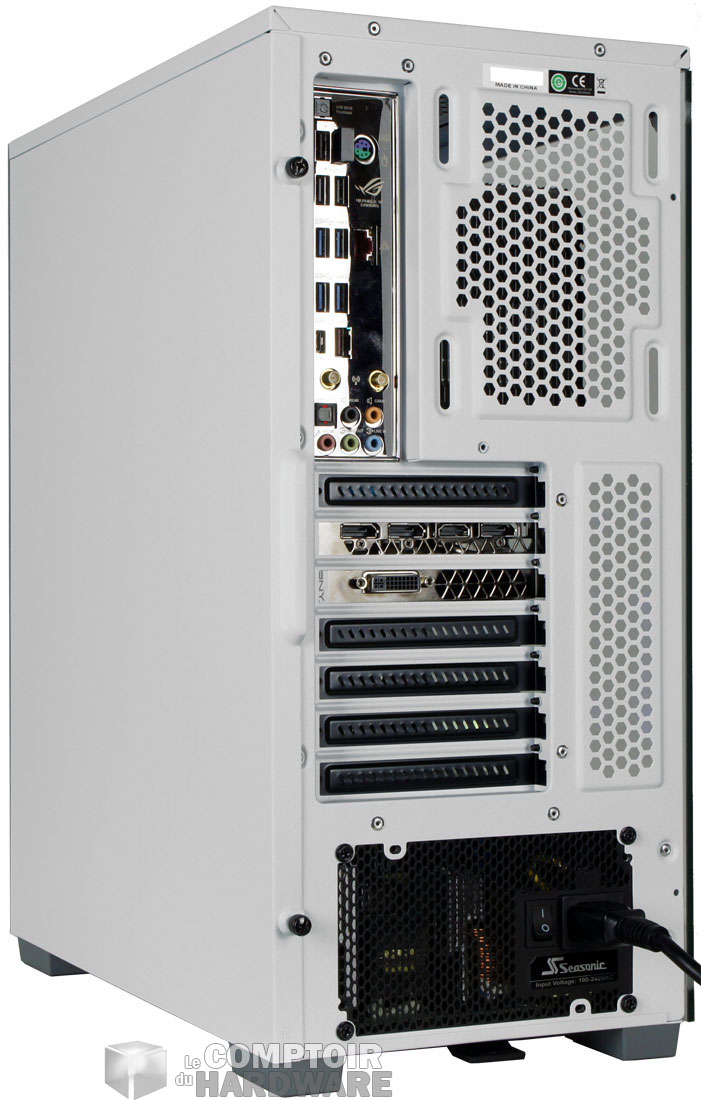

À l'arrière on trouve un agencement classique. L'alimentation est au fond, avec sept slots d'extension au-dessus. Le Graphite 220T est équipé d'un emplacement de 120 mm laissé vacant, à côté de l'I/O Shield. Sous le boîtier, nous trouvons un filtre amovible.



Le panneau de droite est en acier plein, tandis que sur la gauche nous trouvons une plaque de verre trempé d'une pureté cristalline. Le choix des couleurs pour notre modèle de test est assez étonnant. Corsair joue sur les tons gris et blancs, plutôt que sur du tout blanc et vous aurez la possibilité de le prendre en noir si vous préférez.

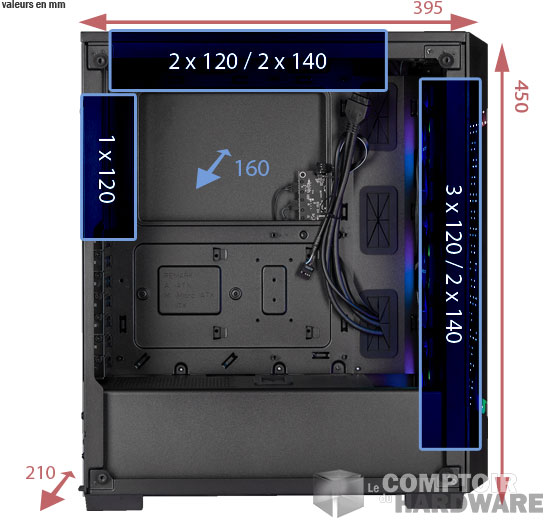

graphite 220t dimensions



• Alain Terieur

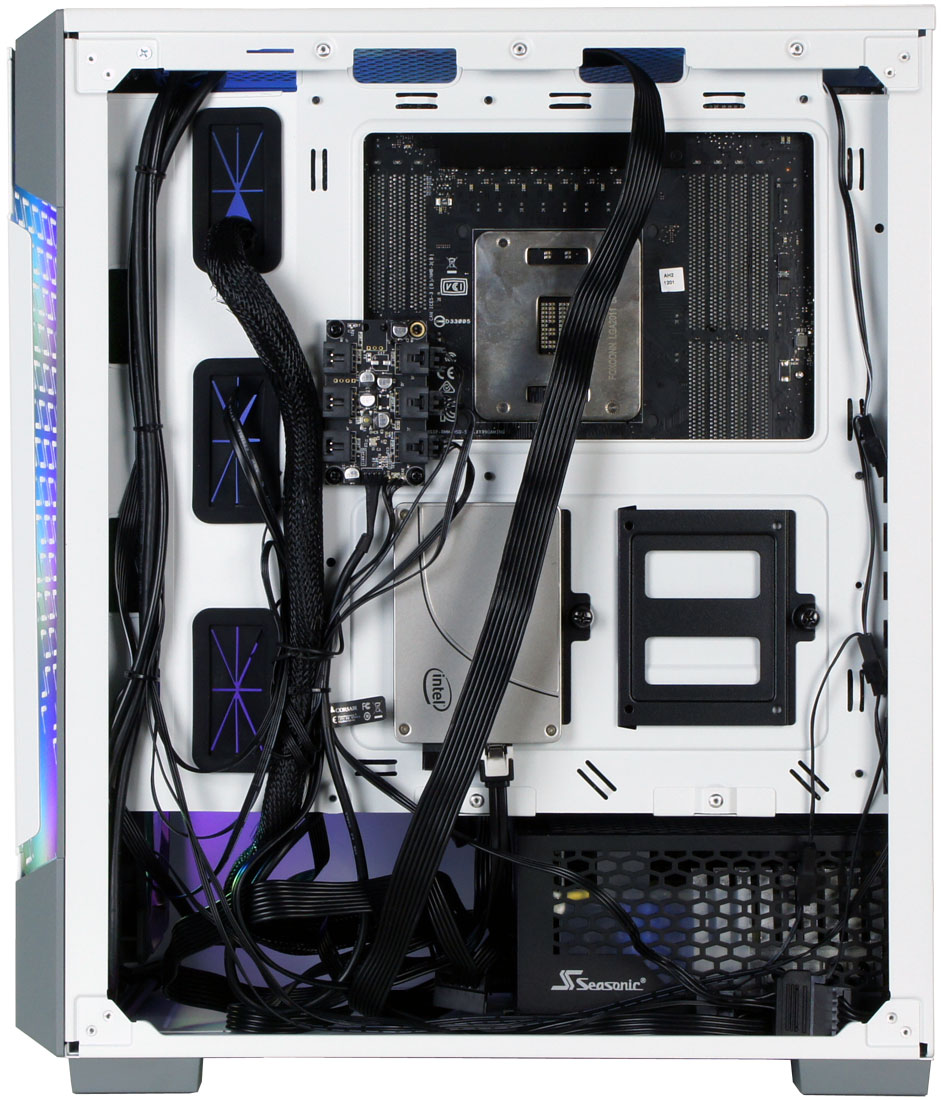

La vue côté carte mère [cliquer pour agrandir]C'est un peu fouillis derrière le plateau, par manque de place [cliquer pour agrandir]

Côté pile ou côté face ?



Les emplacements sur le dessus et l'arrière du boîtier.  [cliquer pour agrandir]Pour entrer dans le boîtier, nous retirons toutes les vis à main qui maintiennent les panneaux. L'espace est compartimenté et nous pouvons installer une carte mère allant jusqu'au format ATX. Le plateau est entouré de quelques passages de câbles protégés pour l'agencement.



À l'avant nous trouvons les trois ventilateurs. Il s'agit de trois SP120 RGB Pro, tous équipés de huit DEL adressables. Chacun d'eux tournera jusqu'à 1400 TPM et brassera 88 m3 d'air par heure au travers de la façade très aérée. Le haut du boîtier est aussi équipé un emplacement de 280 mm très ouvert.



En retournant le châssis, on découvre deux supports de 2.5" placés à la verticale derrière le plateau, sous l'énorme accès backplate. Une baie amovible de 3.5" accueillera deux disques durs de ce format ou deux SSD supplémentaires. Elle se trouve sous le compartiment, juste en face de l'alimentation.

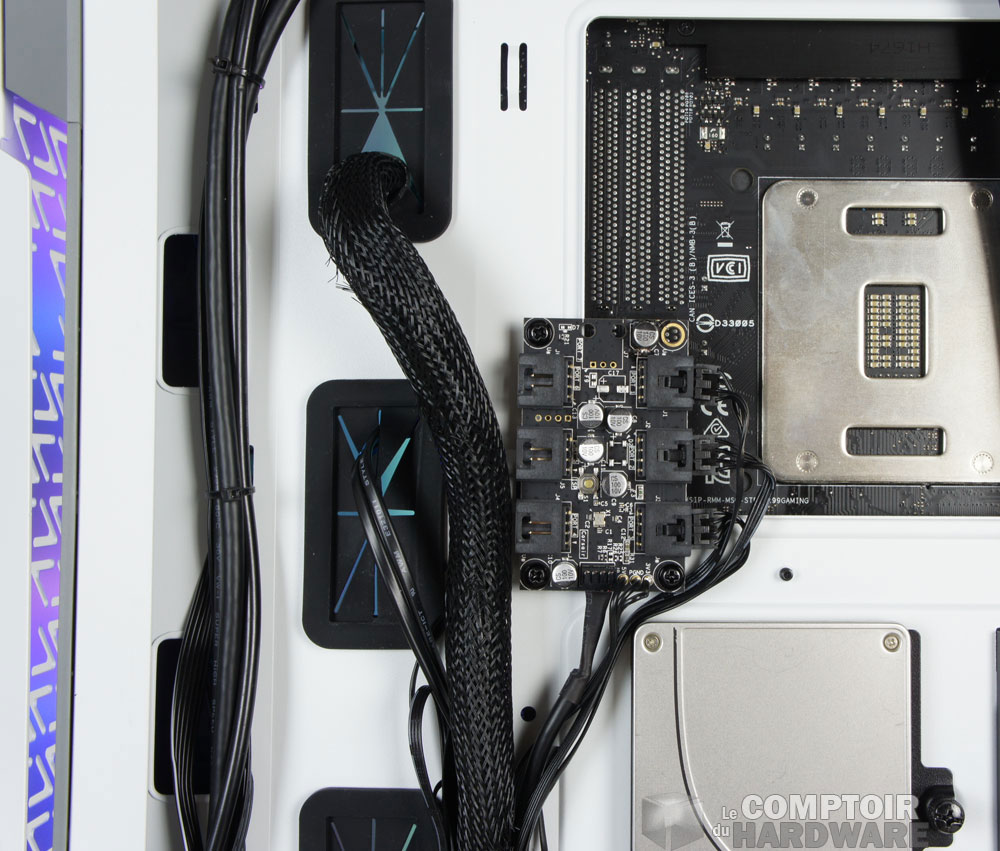

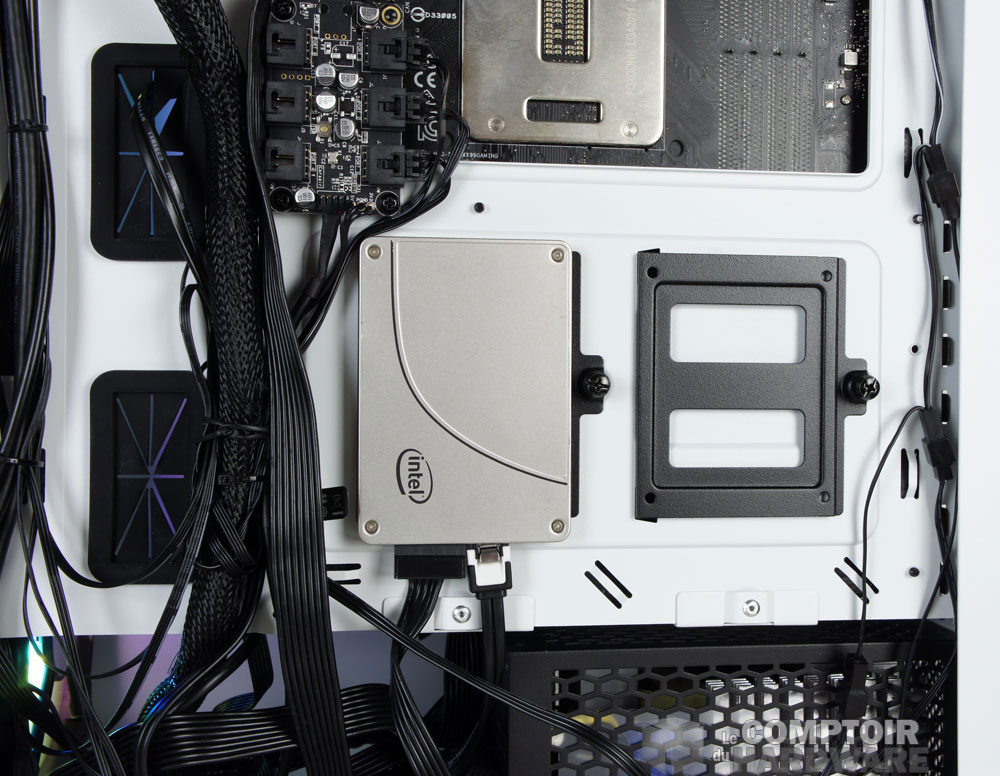

Les supports de SSD [cliquer pour agrandir]Le Lighting Node Core, un peu capricieux ! [cliquer pour agrandir]

Support SSD et connectique RGB dans le Graphite iCue 220T



Enfin, nous trouvons un Corsair Lighnig Node Core (sans boîtier) placé à côté du socket. Il permet de gérer l'éclairage des trois ventilateurs et dispose de trois connecteurs supplémentaires si vous désirez en installer d'autres. Le pilotage se fait très simplement via le logiciel iCUE.



La mise en place

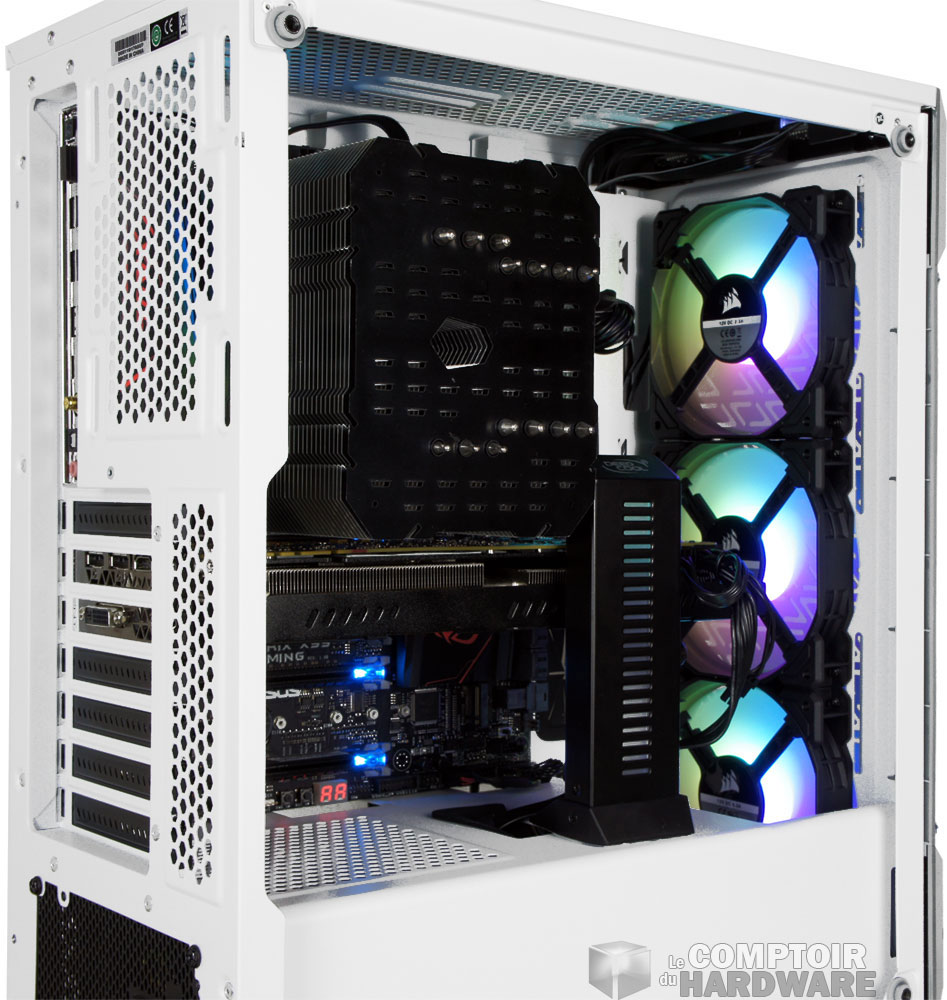

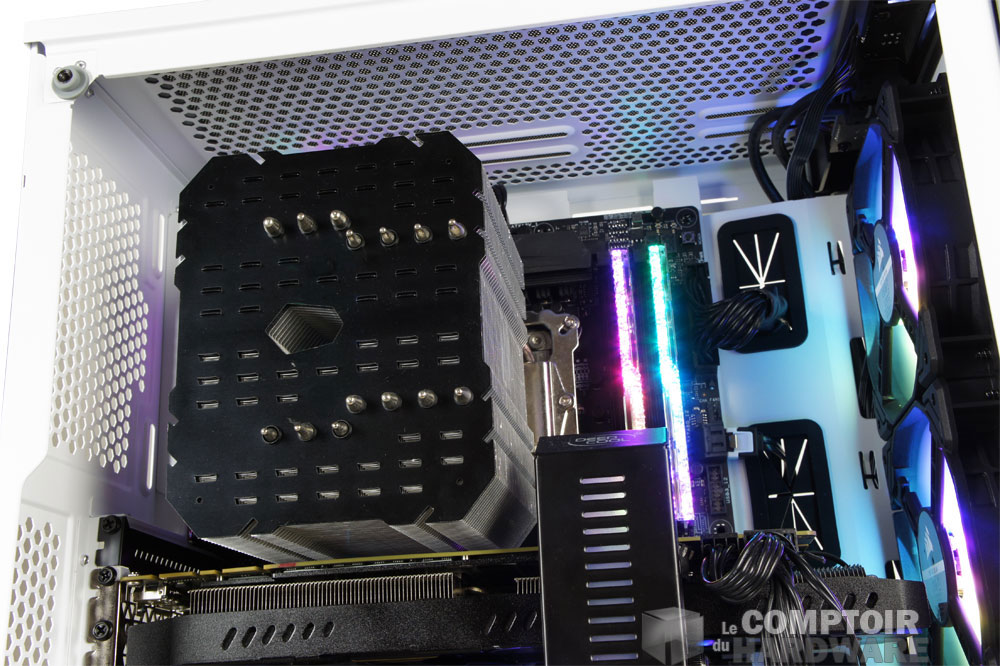

La config en place, notre GPU est proche des ventilos.  [cliquer pour agrandir]Concernant le montage, nous n'avons rien noté de particulier si ce n'est que la baie 3.5" nous aura gêné pour la mise en place du bloc d'alimentation. Nous avons dû la démonter en retirant une vis sur l'arrière et quatre sur le fond du boîtier. Il est possible de la déplacer vers l'avant en retirant le dernier ventilateur si vous avez besoin de la conserver. Pour le reste, RAS. Le boîtier est compact, mais possède assez de place pour installer du gros matériel dedans. Il dispose de 160 mm pour le système de refroidissement du processeur et 300 mm pour la carte graphique. Les emplacements de ventilation sont compatibles avec les radiateurs jusqu'à 280 mm sur le haut et 360 mm sur la façade.



Concernant le prix du boîtier, Corsair est très agressif. Il le positionne dans le milieu de gamme, sous les 100 € avec un combo ventilateurs/Lighting Node Core à 55,90 € si vous l'achetez séparément. Tout est en place, allons faire chauffer la bête.
