• Présentation

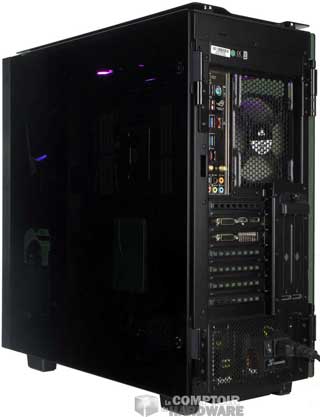

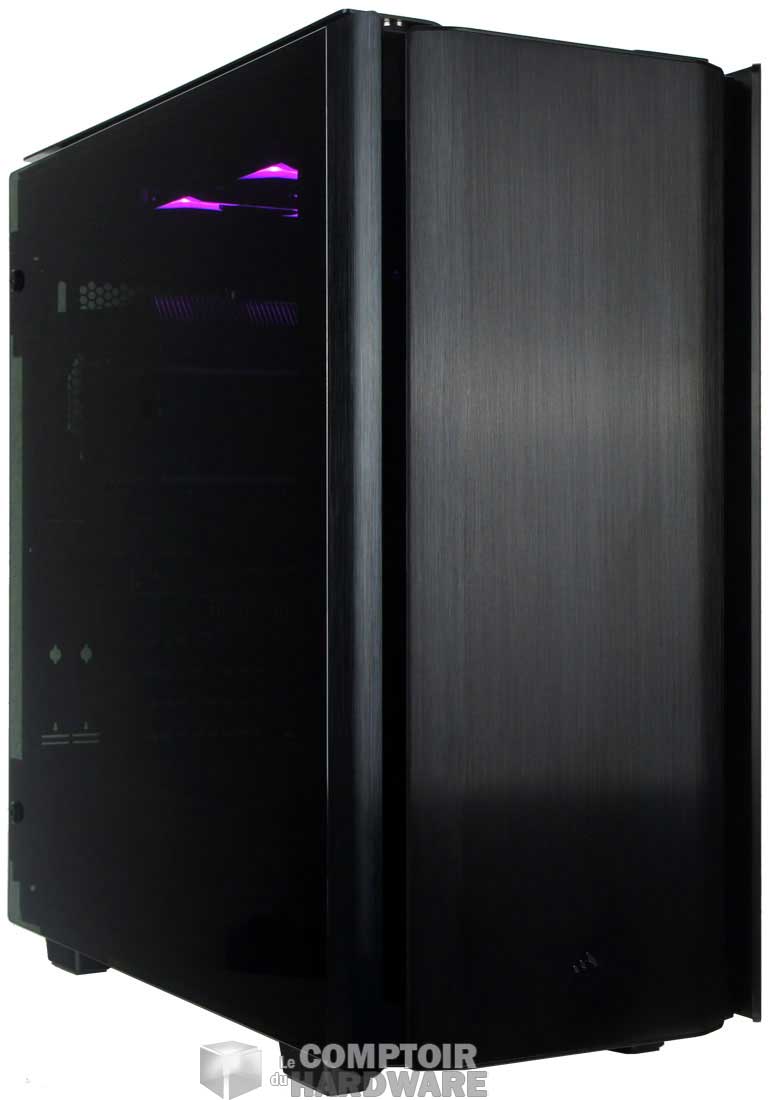

L'avant de l'Obsidian 500D [cliquer pour agrandir]L'arrière du même boîtier puisque c'est un test qui lui est consacré ! [cliquer pour agrandir]

Voici l'Obsidian 500D de Corsair



Corsair Obsidian 500D
COULEUR Noir
FAMILLE

Moyen tour

DIMENSIONS (EN MM)

508 x 233 x 502

POIDS

10.5 kg

MATÉRIAUX Acier, aluminium et verre trempé
FORMATS DE CARTE

ATX / Micro ATX / Mini ITX

BAIES 5,25" 0
BAIES 3,5" 2
BAIES 2,5" 2 + 2 (3.5" compatibles)
Slots PCI 7 + 2
RESTRICTIONS

CPU : 170 mm

GPU : 370 mm

PSU : 225 mm

CONNECTIQUE EN FAÇADE 2xUSB 3.0 + 1xUSB Type-C + I/O Audio
VENTILATION FOURNIE

1 x 120 avant et 1 x 120 arrière

PRIX OFFICIEL

159.90 €

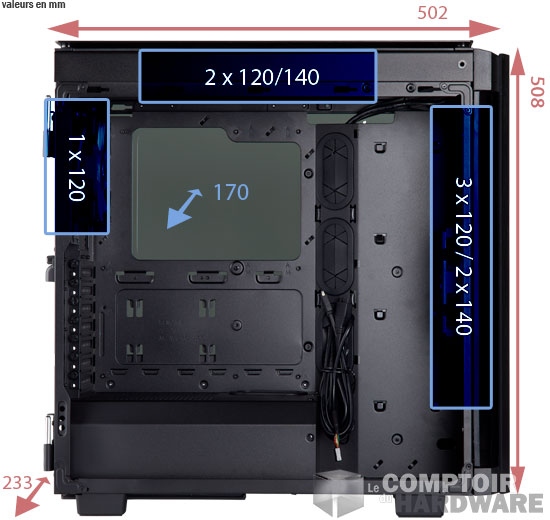

L'Obsidian 500D est un modèle moyen tour mesurant 508 mm de hauteur, 233 mm de largeur et 502 mm de profondeur. Le poids reste contenu avec 10.5 kg a vide.

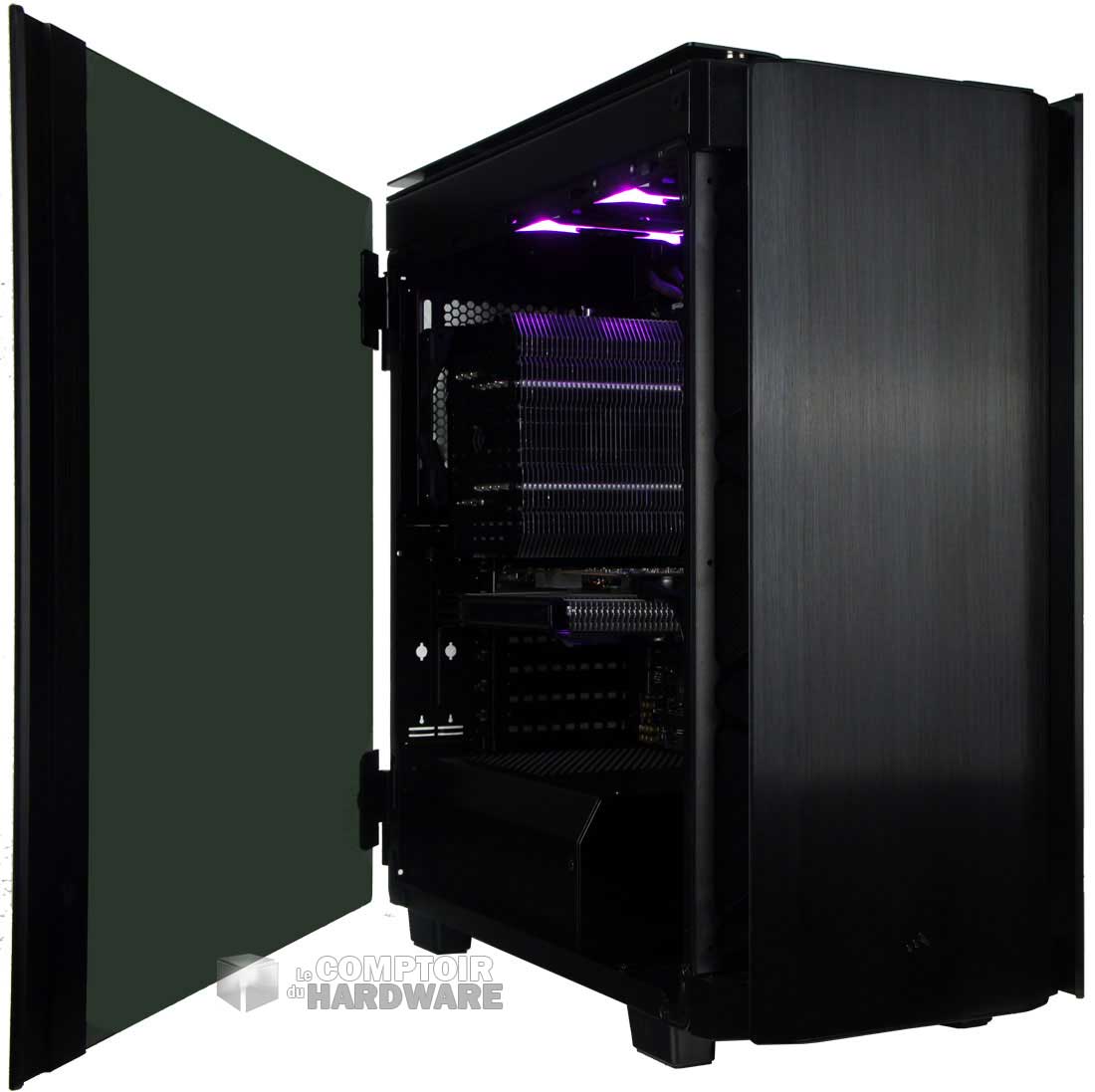

Voici une ouverture antagoniste [cliquer pour agrandir]



La façade du boîtier, en partie constituée de plastique, possède un plaquage en aluminium brossé. Nous pouvons y voir le logo de la marque sur le bas et des évents pour la circulation de l'air sur les côtés. Le panneau avant est légèrement en avant pour permettre à l'air frais de pénétrer dans le boîtier. Sur le dessus ensuite nous découvrons la connectique externe. Nous retrouvons les habituels ports USB 3.0, les E/S Audio HD et en plus un port USB 3.1 Gen-2 Type-C. De quoi moderniser la connectique donc.

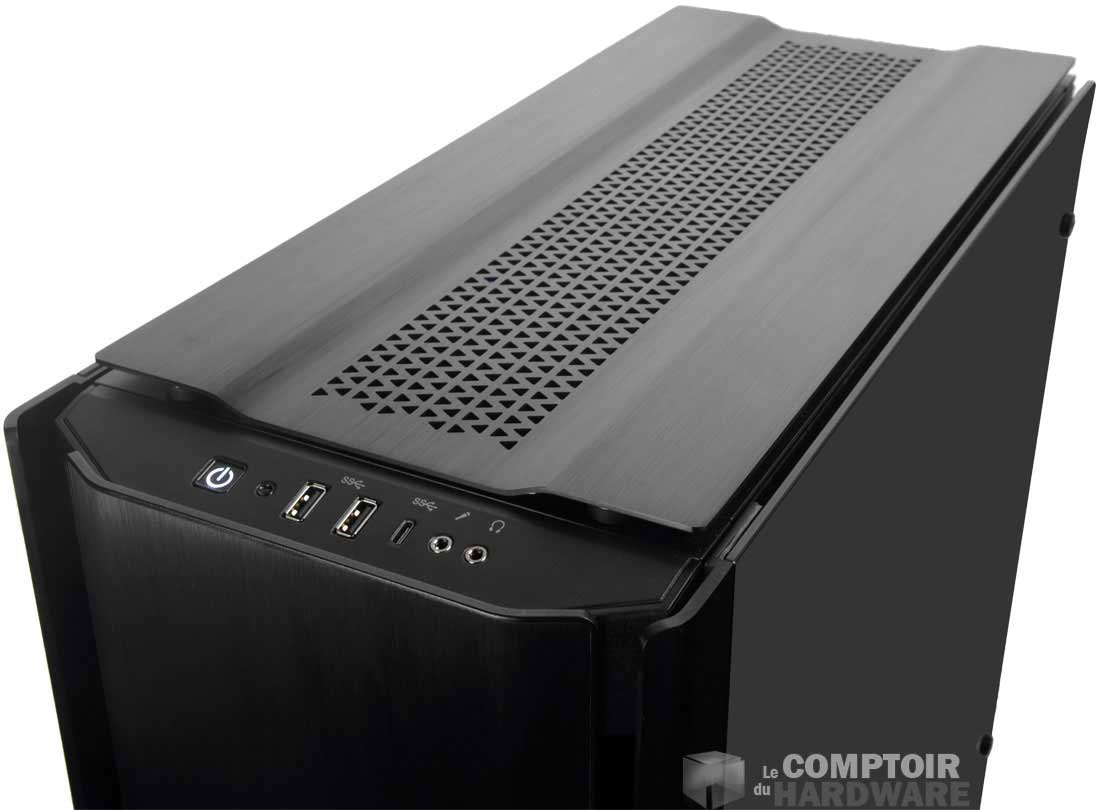

La connectique externe sur l'Obsidian 500D [cliquer pour agrandir]

Le dessus est composé d'une plaque d'aluminium brossé possédant une aération sur toute sa longueur. Ses rebords sont relevés pour permettre une fois de plus à l'air d'entrer ou de sortir sans être freiné.



L'arrière du boîtier reprend le design du Crystal 570X, avec un bloc d'alimentation en position basse, sept slots d'extensions à l'horizontale, un emplacement pour ventilateur de 120 mm occupé cette fois et l'I/O Shield. Quelques modifications sont visibles ici, notamment sur les deux slots verticaux qui permettent de placer un beau GPU, là où une simple grille était présente auparavant.



Nous en arrivons aux panneaux latéraux. Il s'agit de deux panneaux en verre trempé à la garniture en aluminium pour coller avec le reste du boîtier. Ils sont posés sur charnières et s'ouvrent de manière antagoniste, comme sur une belle Rolls. Des aimants permettent de maintenir les panneaux fermés, mais vous devrez bloquer vos portes si vous voulez transporter l'Obsidian 500D



Corsair Obsidian 500D



Petit tour chez Alain

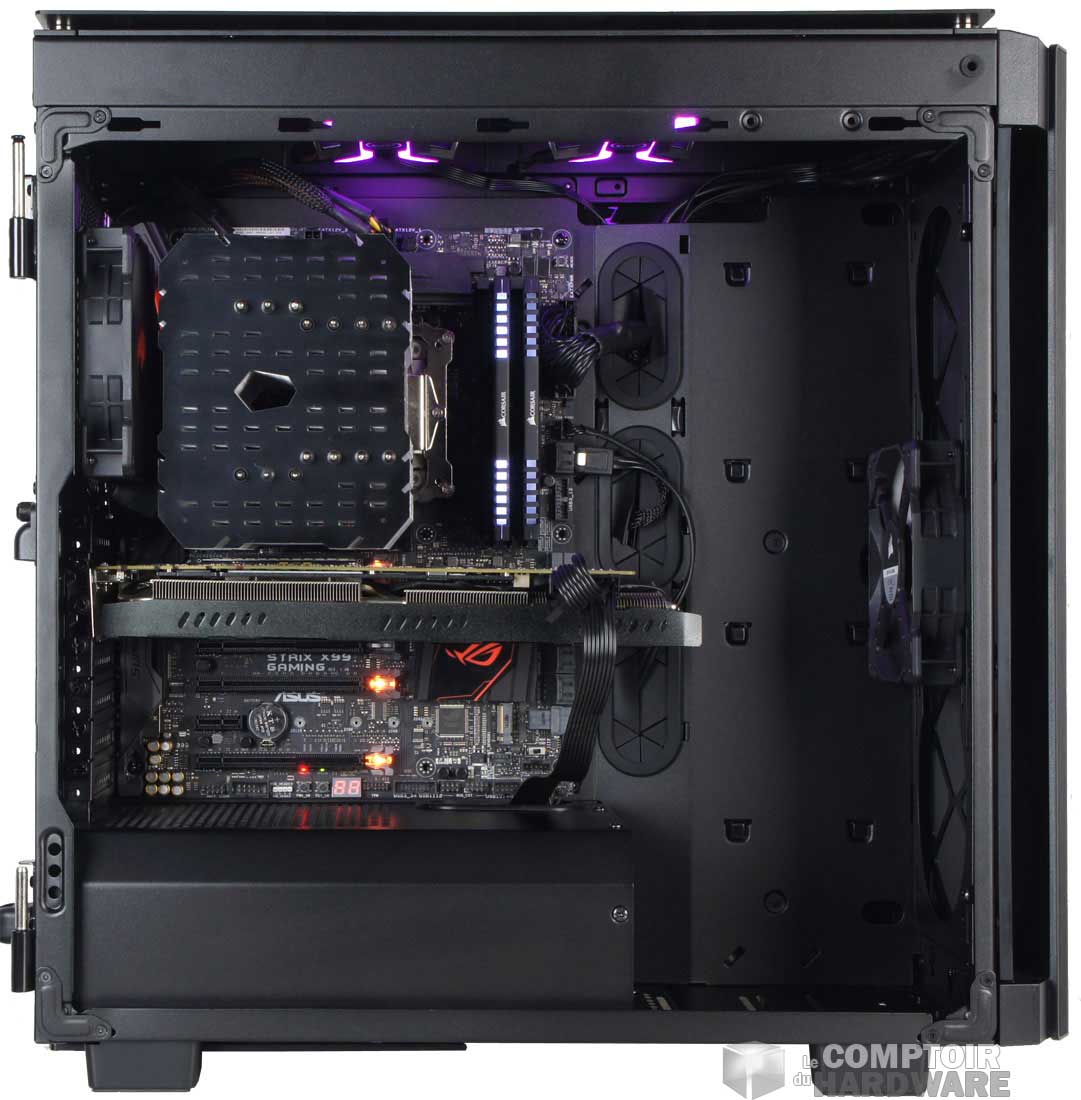

L'intérieur du boîtier, côté carte mère [cliquer pour agrandir]À l'arrière du plateau de l'Obsidian [cliquer pour agrandir]

L'Obsidian 500D sans ses panneaux



Tombons les panneaux pour dégager la vue sur l'intérieur. Il n'y a rien de bien nouveau dans ce châssis déjà croisé. Le fond est compartimenté pour isoler le bloc d'alimentation. Il possède toutefois une aération qui permet d'éviter une surchauffe inutile. Le logo Corsair disparait, lui.

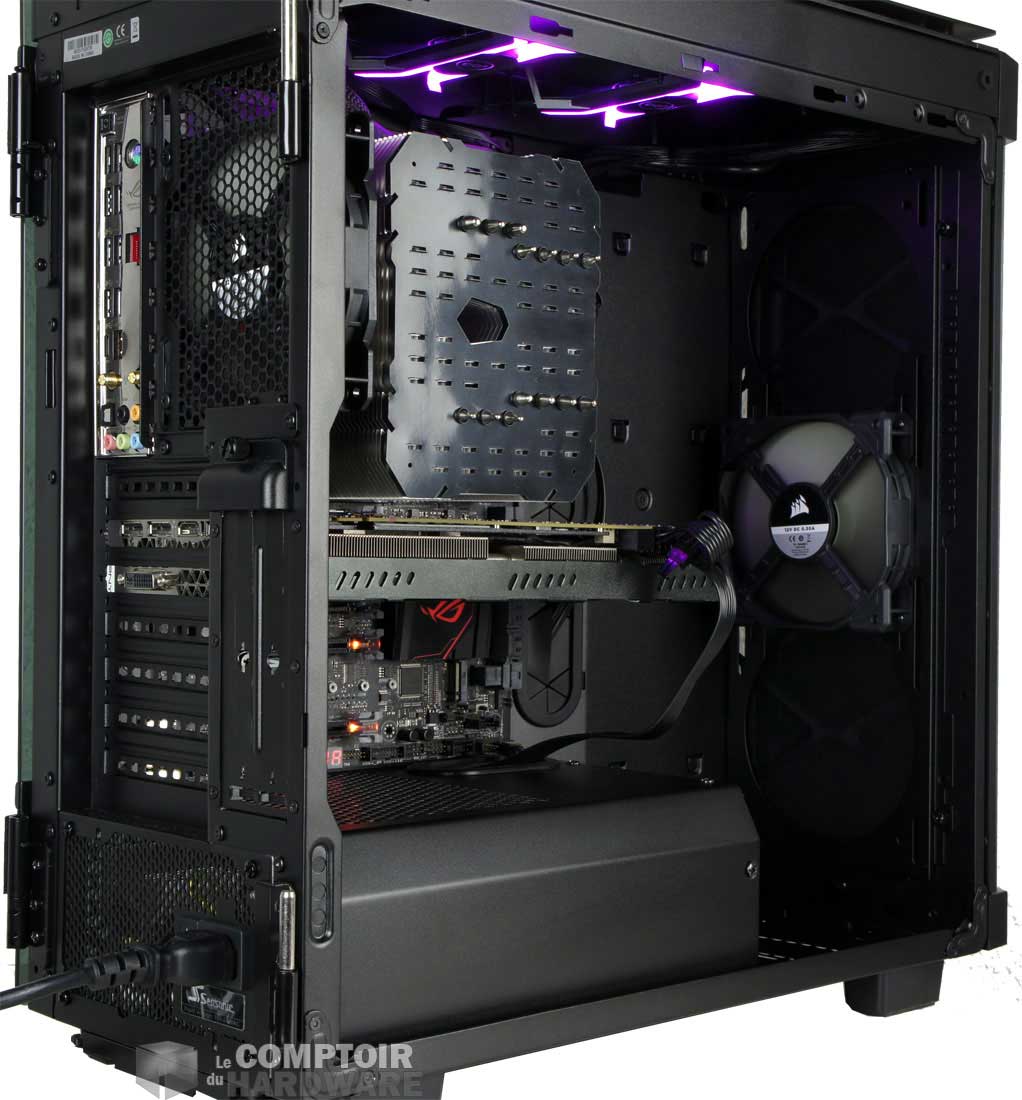

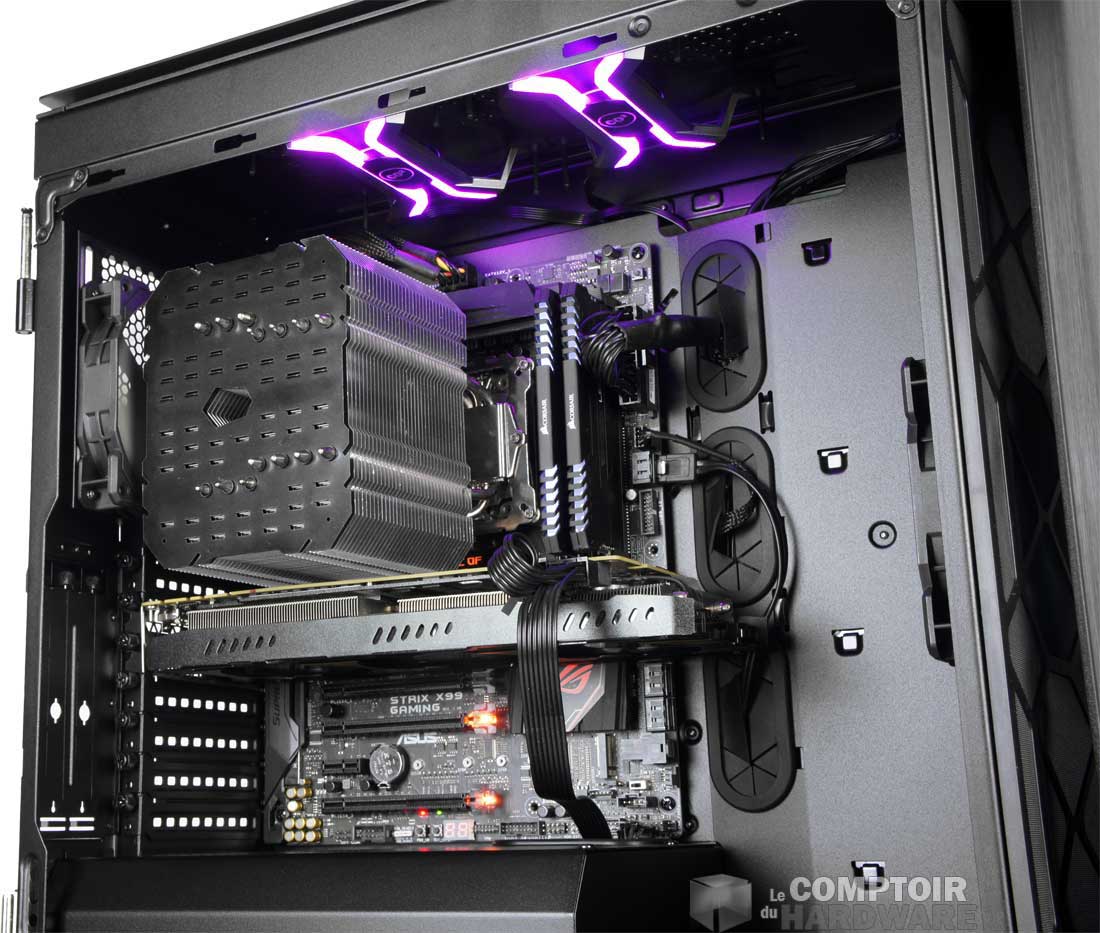

Le compartiment et le 120 mm avant [cliquer pour agrandir]Du côté du ventirad, un second 120 mm [cliquer pour agrandir]

Il y a de la place dans ce châssis



Nous avons toujours de l'espace devant le compartiment pour loger un gros radiateur ou un réservoir pour votre watercooling. L'emplacement avant permet d'installer du lourd : deux ventilateurs de 140 mm ou trois de 120 mm. Corsair livre un SP 120 à 1200 tpm en aspiration avec son nouvel Obsidian. Ici, vous pourrez également placer du radiateur allant jusqu'à 280/360 mm. Le support ventilateurs/radiateur est amovible, ce qui facilite la mise en place de votre soufflerie.



Le plateau de carte mère est toujours le même et accueillera vos modèles ATX, Micro ATX ou Mini ITX. Il est toujours garni d'ouverture pour le passage des câbles et un rangement aux petits oignons. À l'arrière ensuite nous retrouvons le second ventilateur qui servira à extraire l'air chaud. Il est placé sur des rails qui permettent un réglage en hauteur.

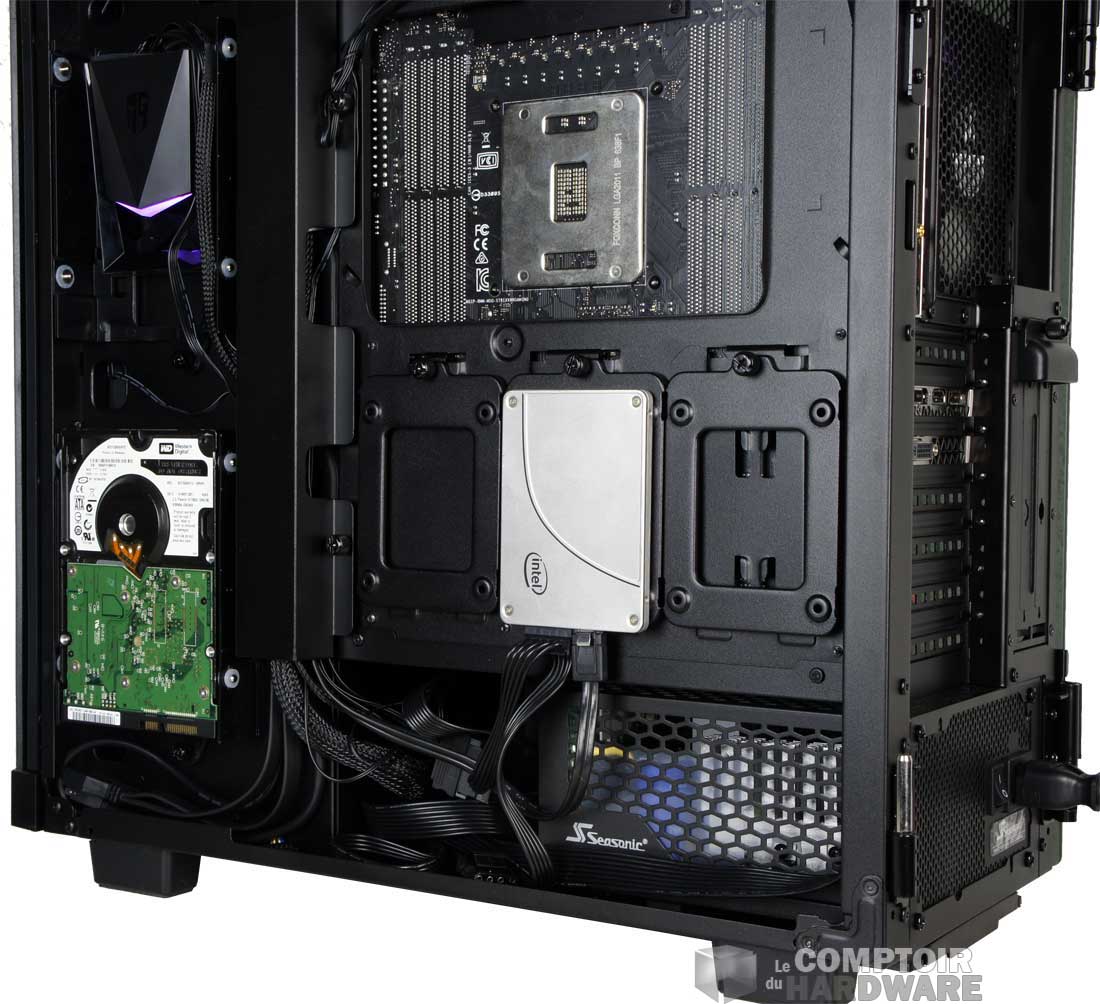

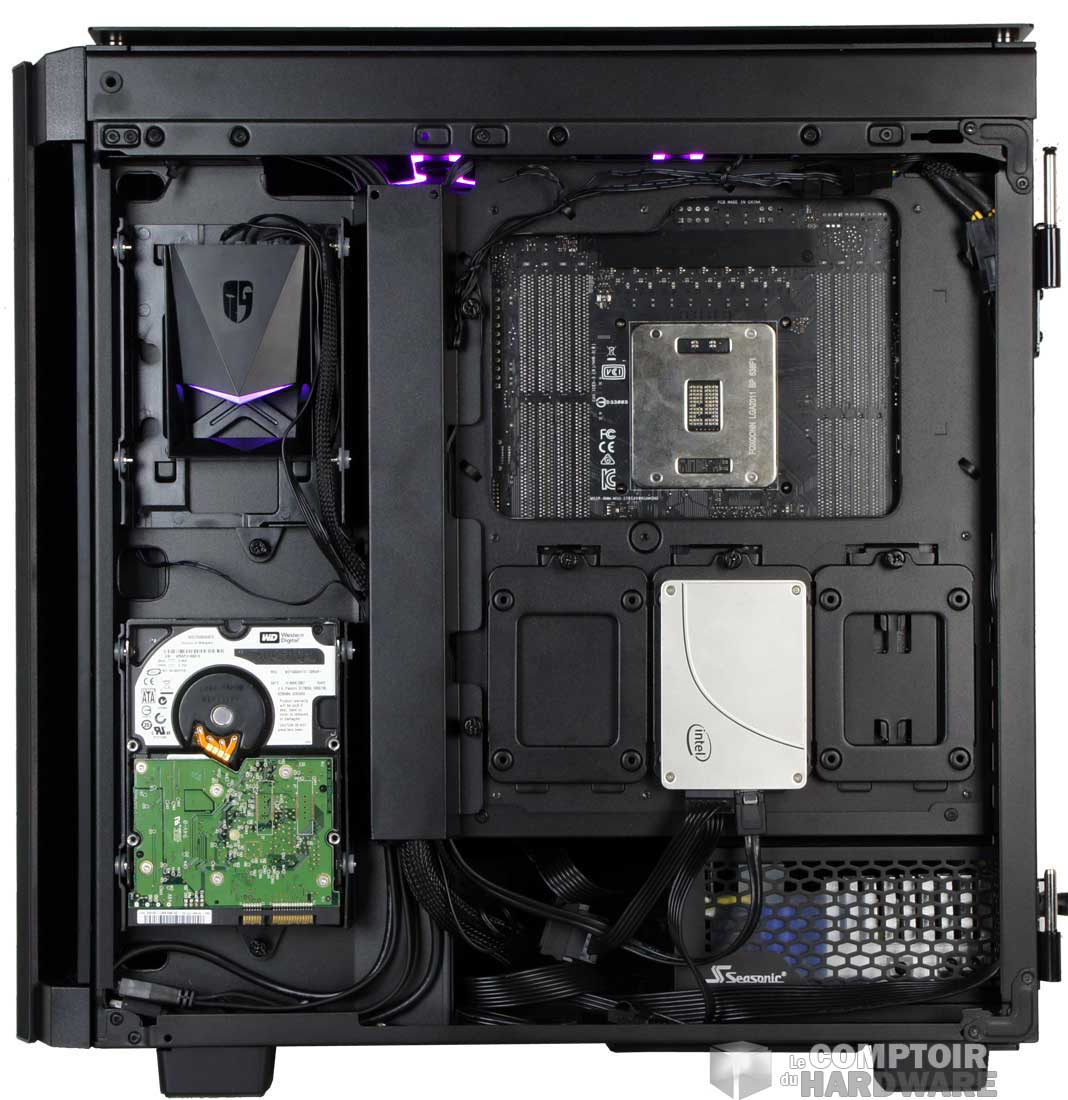

La partie stockage corrigée sur l'Obsidian 500D [cliquer pour agrandir]

Le dessus du châssis accueille lui aussi un support amovible pour vos ventilateurs. Comme sur le 570X, deux modèles de 120 ou 140 mm pourront prendre place ici. L'emplacement peut accueillir également des radiateurs de 240 ou 280 mm si vous préférez le watercooling.



En retournant le châssis, nous découvrons l'ensemble des supports de stockage. Corsair a eu l'excellente idée de changer ses supports 2.5" ! Il s'agit dorénavant de plaques vissées et non plus des tiroirs en plastique comme sur le 570X. Trois d'entre eux prennent place ici, juste sous l'ouverture d'accès à la backplate, alors que sur l'avant vous disposerez de deux supports 3.5" sur lesquels les unités de stockage s'installent à l'envers. Enfin, le rangement sera propre sur ce modèle puisque la gouttière est conservée.



Nous ne revenons pas sur le montage ici puisque rien ne diffère, ou presque. La mise en place des SSD nécessitera l'utilisation de vis sur ce modèle. Les contraintes de tailles pour vos éléments sont strictement identiques, avec 170 mm de disponible pour votre ventirad, 370 mm pour le ou les GPU et 225 mm pour le bloc d'alimentation. Autrement dit, rien n'est vraiment limité ici.



Ainsi relooké, le boîtier est annoncé au tarif de 159.90€. Est-ce le prix de la qualité et des performances ? C'est le moment de le vérifier, juste après la présentation du protocole de test.
