• Présentation



Le MasterCase H500M tout beau [cliquer pour agrandir]La désormais célèbre vue arrière. Ici, toujours le H500M [cliquer pour agrandir]

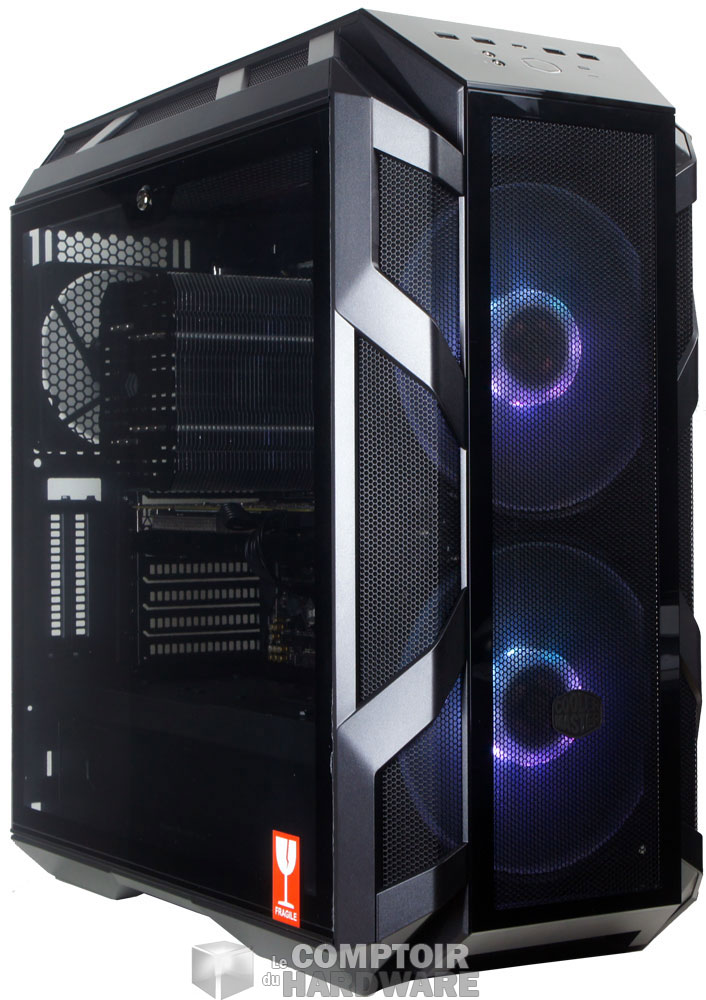

Les traditionnelles vues avant et arrière. MasterCase H500M



Cooler Master MasterCase H500M
COULEUR Iron Grey
FAMILLE

Moyen tour

DIMENSIONS (EN MM)

544 x 248 x 546

POIDS

14.3 kg

MATÉRIAUX Acier, Verre et plastique
FORMATS DE CARTE

E-ATX / ATX / Micro ATX / Mini ITX

BAIES 5,25" 0
BAIES 3,5" 2
BAIES 2,5" 6 + 2 (3.5" compatibles)
Slots PCI 7 + 2
RESTRICTIONS

CPU : 190 mm

GPU : 412 mm

PSU : 270 mm

CONNECTIQUE EN FAÇADE 1XUSB Type-C + 4XUSB 3.0 + I/O Audio
VENTILATION FOURNIE

2 x 200 aspiration et 1 x 140 extraction

PRIX OFFICIEL

199€

Nous l'indiquions en avant-propos, le H500M reprend les principaux traits du H500P que nous avions testé l'an passé. Il s'agit toujours d'un modèle moyen tour aux dimensions généreuses. Comptez ici un gros 544 mm de hauteur, pour 248 mm de largeur et 546 mm de profondeur. La principale cause de cette prise de volume est due au nouvel habillage.



Très largement ouvert, le H500M ne cache rien [cliquer pour agrandir]



Le front panel tout plat et la plaque de verre sur le dessus [cliquer pour agrandir]

Comme on peut le voir sur la face avant, le design est largement retouché. Fini le polycarbonate et place au Mesh pour une meilleure injection d'air frais. L'avant n'est plus proéminent, mais plat et ne bascule plus, pour plus de rigidité. L'espace ainsi gagné permet d'agrandir les entrées d'air latérales sur ce modèle. Le Mesh n'est pas votre délire ? Qu'à cela ne tienne, Cooler Master livre une plaque en verre trempé pour remplacer la façade. Derrière l'ouverture, nous constatons que les deux 200 mm sont conservés, ce qui est une bonne chose.

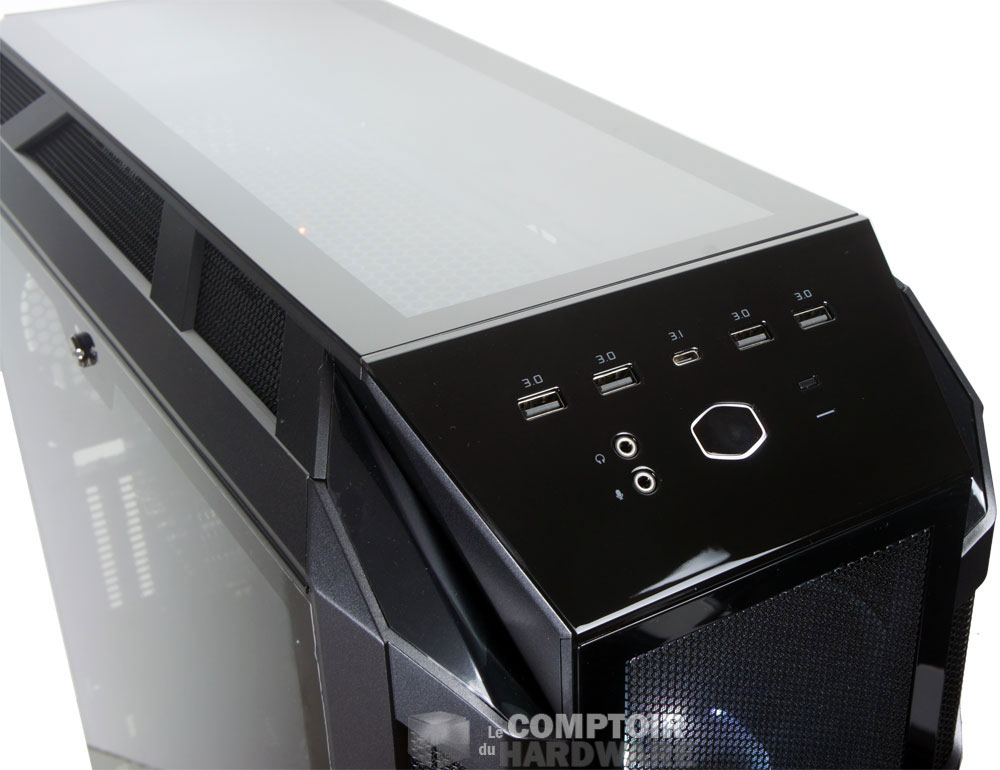

On remonte ensuite vers le front panel. La plaque qui accueille la connectique externe est également modifiée. Ici aussi tous les reliefs sont lissés et laissent place à un support laqué noir. Nous aurons à disposition quatre ports USB 3.0, un port USB 3.1 Type-C et les E/S audio habituelles. Le bouton de mise en marche garde la forme du logo de la marque et juste à côté, en tout petit, se trouve le bouton de gestion de la couleur.

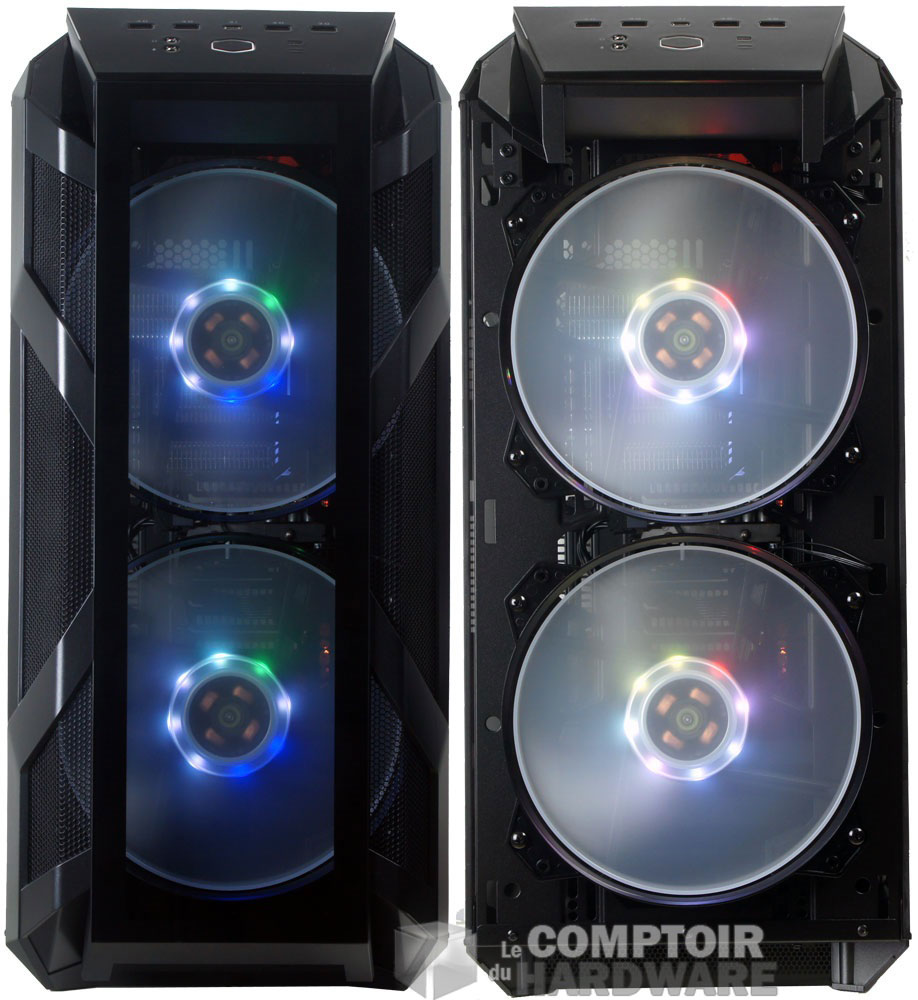

Si le mesh ne vous plait pas, un panneau en verre est livré. Ici, avec et sans. [cliquer pour agrandir]On continue plus haut, où le polycarbonate a également été abandonné. Place ici à un panneau en verre trempé sur un support largement aéré comme à l'avant. Le nouvel habillage déborde un peu sur l'arrière comme on peut le voir sur nos clichés.

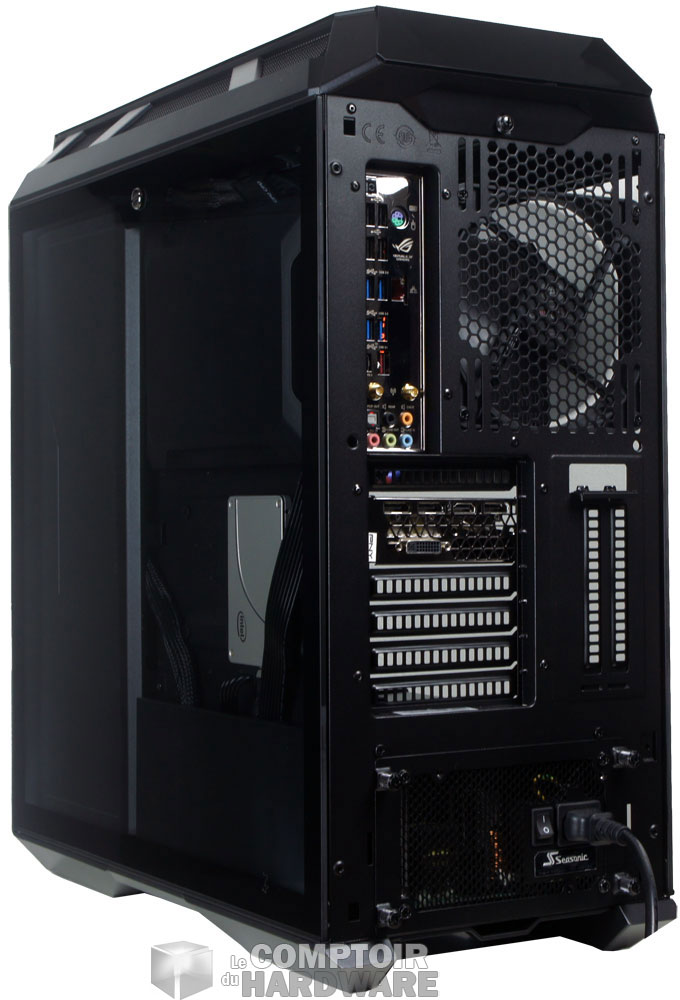

L'arrière possède toujours les neuf slots d'extension dont deux sont à la verticale, le support d'alimentation placé sur le fond du châssis et un espace dédié au ventilateur d'extraction toujours occupé par un modèle de 140 mm sur ce boîtier. La dernière grosse modification externe concerne les panneaux latéraux. Celui de gauche reste en verre trempé et celui de droite le devient !



La ventilation de ce modèle reste identique à celle du H500P. Les deux 200 mm tourneront à 800 tpm, tandis que le 140 restera à 1200 tpm. Pas de régulation ici, mais toujours du RGB pour l'avant. Du aRGB plutôt, ce qui sera problématique dans notre cas. Mais avant de vous en dire plus, passons chez Alain.

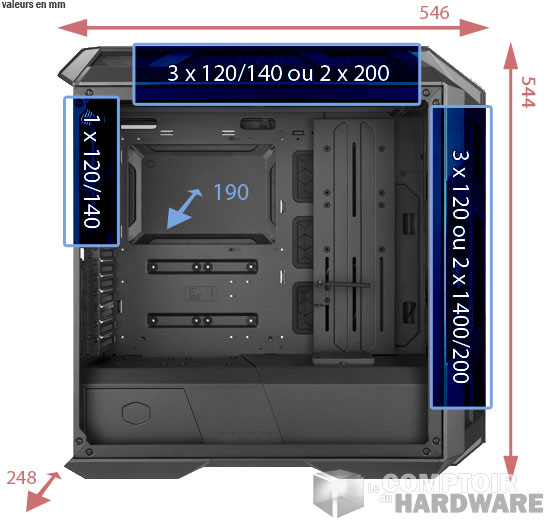

mastercase h500 dimensions



Petit tour chez Alain

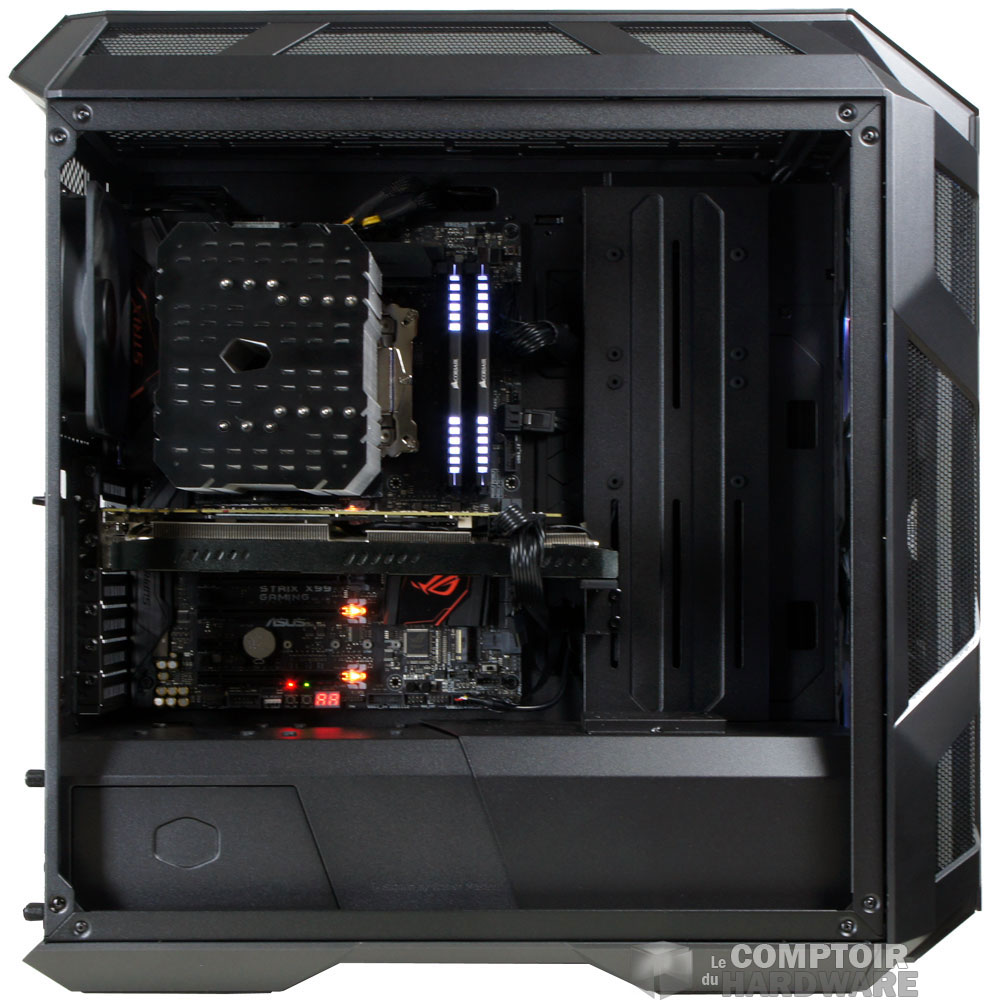

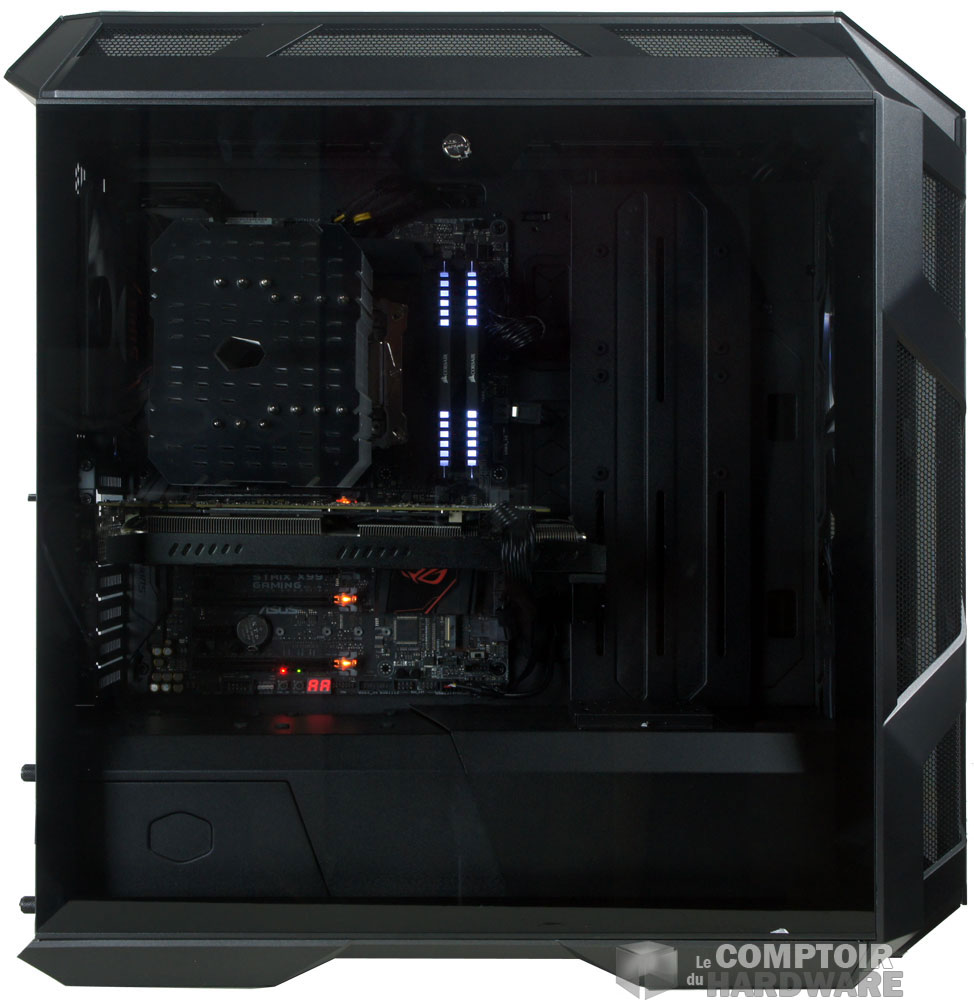

Le H500M sans son panneau de verre [cliquer pour agrandir]Le H500M tout nu. On aime tellement c'est propre ! [cliquer pour agrandir]

La vue dégagée sans les panneaux. Intérieur très soigné !



Les deux panneaux sont équipés d'un verrou qu'il faut actionner à l'aide d'une pièce ou d'un gros tournevis. Une fois libéré, on les éloigne de toute source de tremblement qui pourrait les faire chuter (on continue de toucher du bois et de la peau de singe pour ne pas que cela arrive !).



Côté carte-mère, la vue est dégagée sur un logement compartimenté toujours très propre. On y découvre le plateau de carte-mère qui peut accueillir des modèles allant format Mini-ITX à l'E-ATX. La partie avant du plateau, servant toujours de passage de câbles pour les cartes-mères les plus grandes, se voit également transformé en support multi-usage. Vous aurez dorénavant tous les entraxes et supports pour y fixer un réservoir ou, si vous ne vous en servez pas, de support pour deux unités de stockage de 2.5" (avec ergots). Vous remarquerez ensuite la présence d'un support de carte graphique bienvenu !

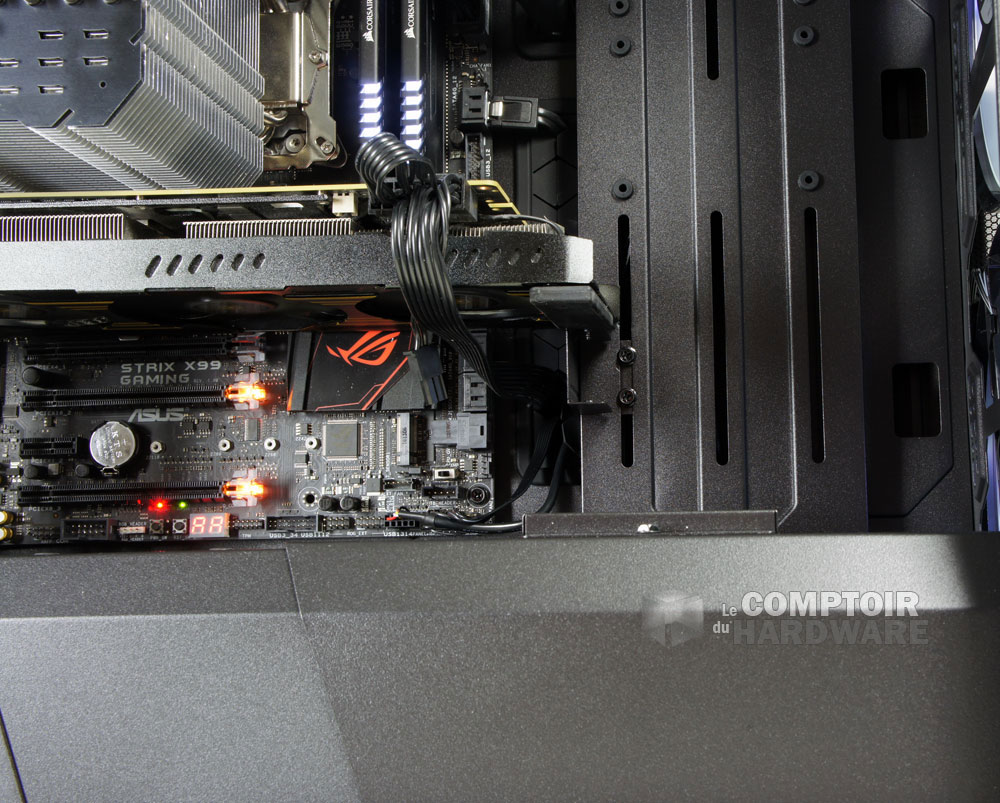

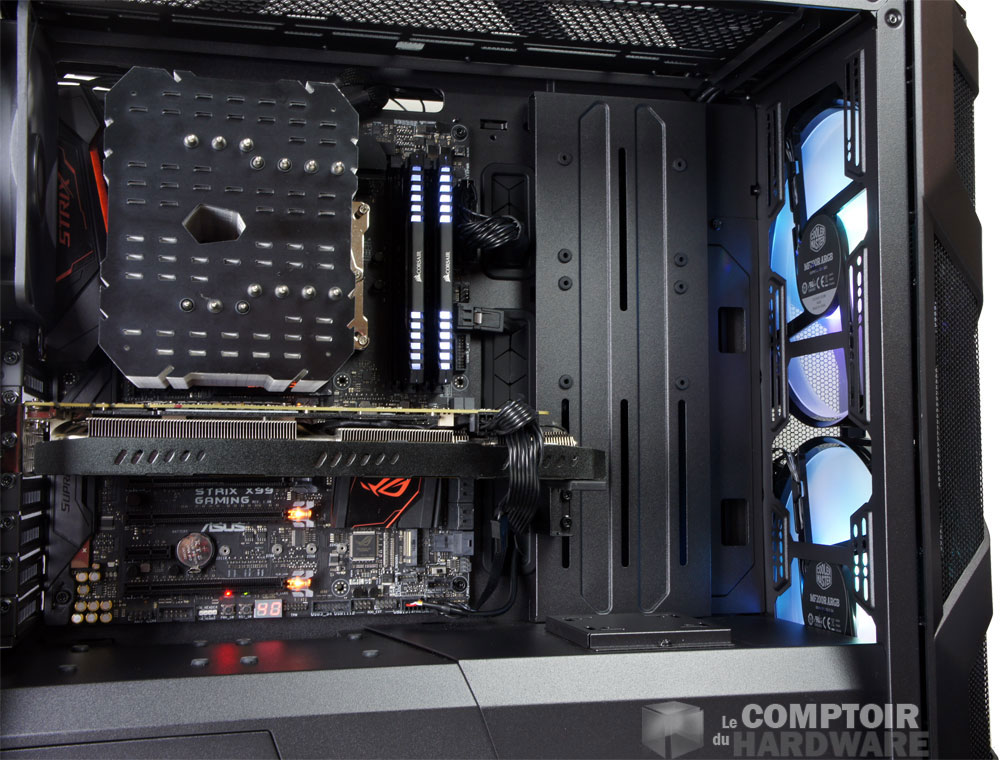

Le nouvel habillage interne qui sert de support SSD/Water [cliquer pour agrandir]Ta CG est trop lourd ? Pas grave, le H500M gère ! [cliquer pour agrandir]

La partie support : SSD, Water et carte graphique



Sur le compartiment, nous remarquons que la plaque éclairée présente sur le prototype aperçu lors du CES, ne l'est pas ici ;  la zone sur laquelle se trouvait  l'emplacement est bouchée. Nous trouvons  ensuite deux emplacements de 2,5". Il n'y pas de support amovible, mais des orifices que nous avions croisé sur le C700P. Les petites unités de stockage se fixeront à l'aide d'ergots à visser et à venir loger dans les trous. L'avant du compartiment possède un support mobile qui permet de venir fixer la pompe de votre watercooling.

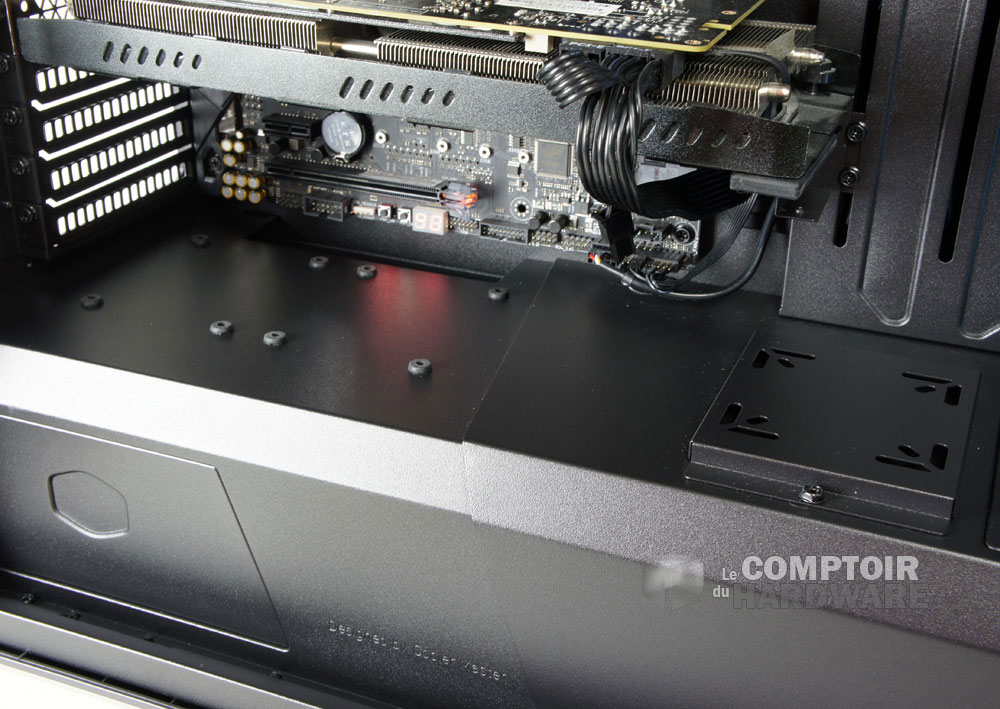

Le compartiment du fond avec support SSD et pompe (amovible celui-ci) [cliquer pour agrandir]

De quoi ajouter deux SSD et un ensemble pompe/réservoir ici



On vous le remet parce que c'est beau. Et en plus on voit bien le SSD [cliquer pour agrandir]

Cette partie du compartiment est mobile elle aussi et vient cacher la baie de stockage de 3.5" qui est équipée des fameux tiroirs de la marque. Une plaque amovible permet de libérer de l'espace si vous souhaitez installer un radiateur sur l'avant de votre boîtier. Pour finir avec les modifications esthétiques, notez que le H500M est également compatible avec le kit Riser à 30€ si vous voulez positionner proprement votre GPU dans ce sens.

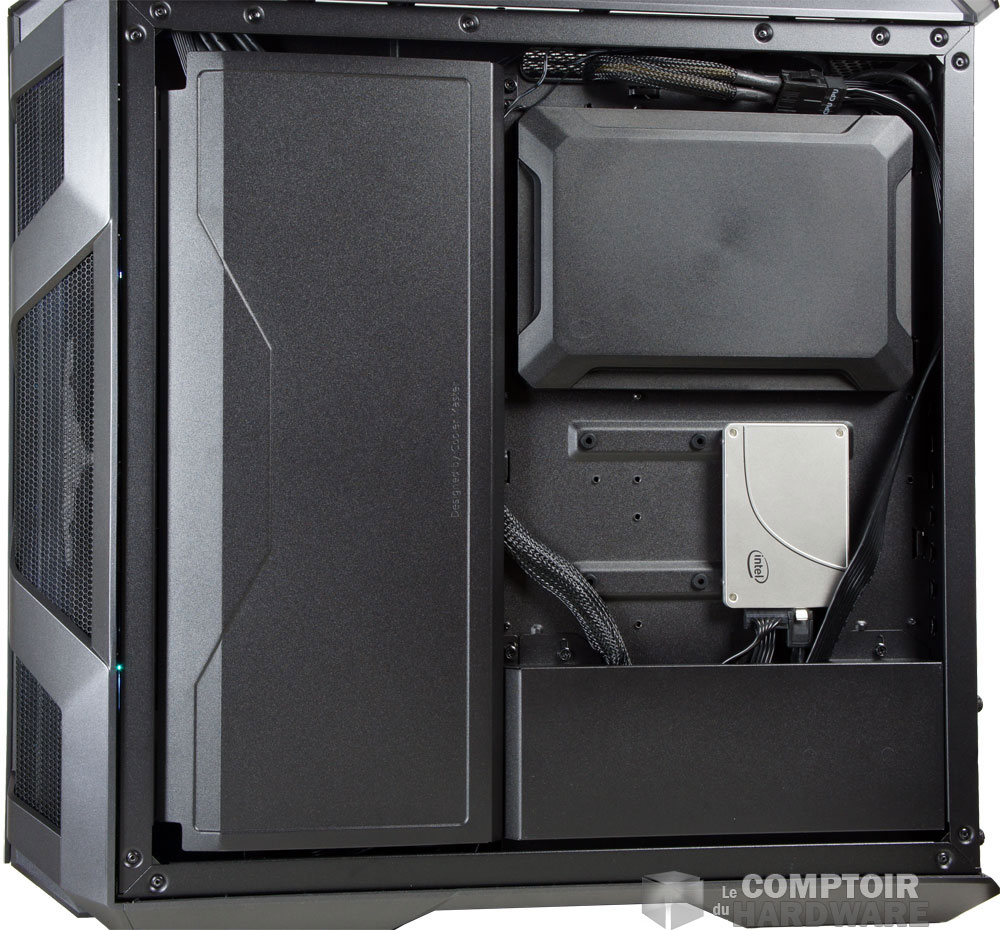

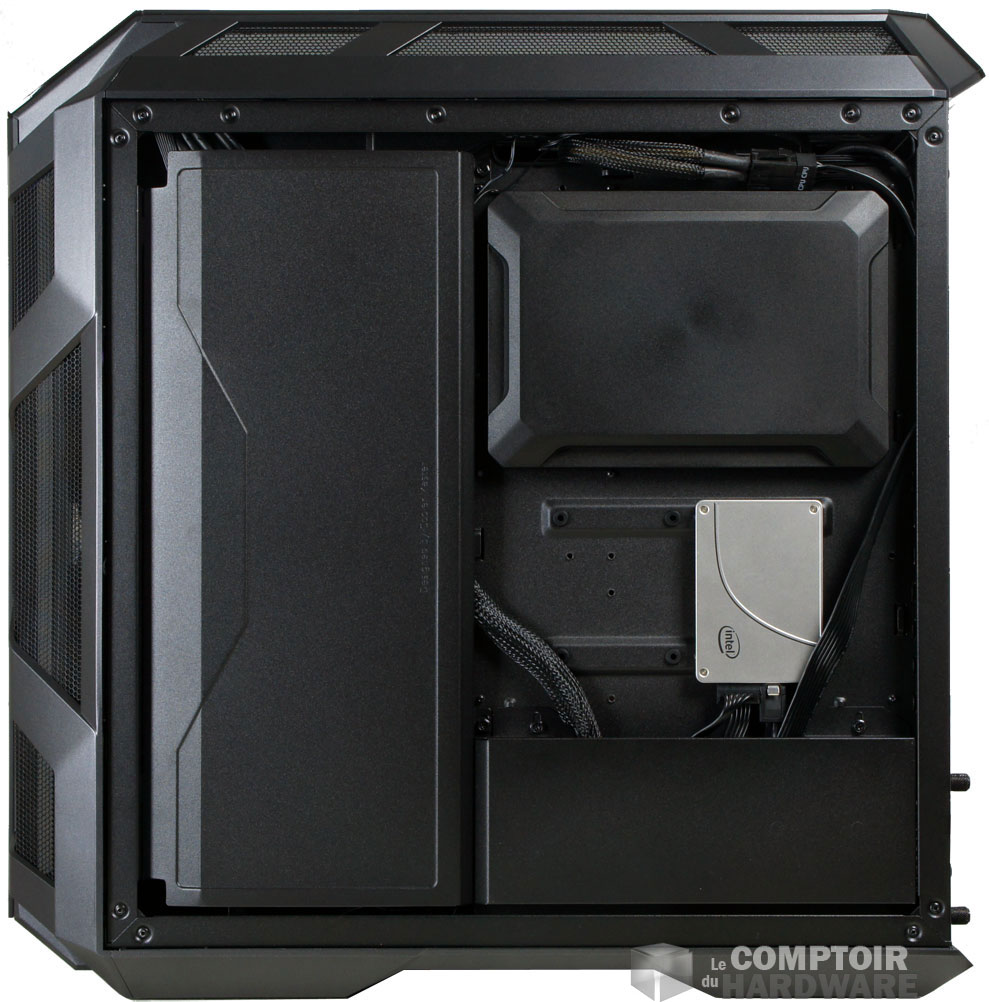

On retourne le châssis pour vérifier ce qui a changé derrière la carte mère. Le cache de backplate et le cache avant sont toujours présents sur le H500M. Un troisième cache fait son apparition au niveau de l'emplacement du bloc d'alim. On sait ce qui se cache derrière les autres, alors on démontera ce dernier. Mais avant, nous retrouvons deux supports 2.5" supplémentaires juste sous la backplate et qui reprennent les fixations évoquées plus haut.

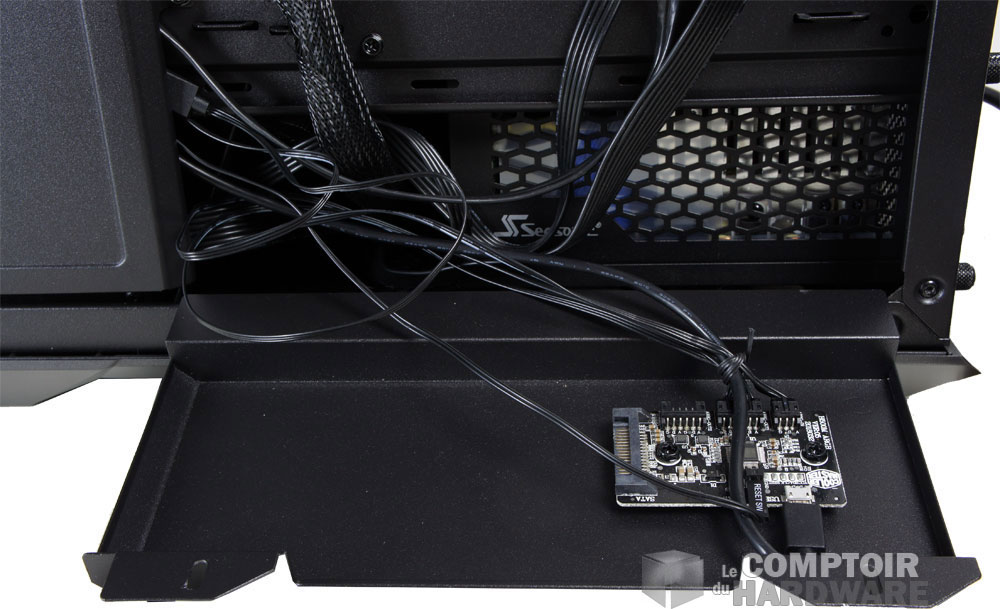

Qu'est-ce qu'on trouve derrière le nouveau cache ? L'alimentation bien sûr, mais pas que. Derrière le cache se trouve le contrôleur aRGB alimenté par un Power SATA. Il s'agit d'un PCB sur lequel vienne se brancher les connecteurs RGB des ventilateurs et qui permet de gérer les différents effets d'éclairage. Il est relié à la carte mère par un header USB interne, puis par un connecteur aRGB 3pin, qui n'est pas compatible avec notre carte-mère ! Si votre modèle est compatible, vous pourrez procéder à des réglages de couleur très fins. Si vous n'êtes pas équipé, vous pourrez toujours utiliser l'un des sept effets ou l'une des trois couleurs fixes (rouge, vert ou bleu) disponibles.

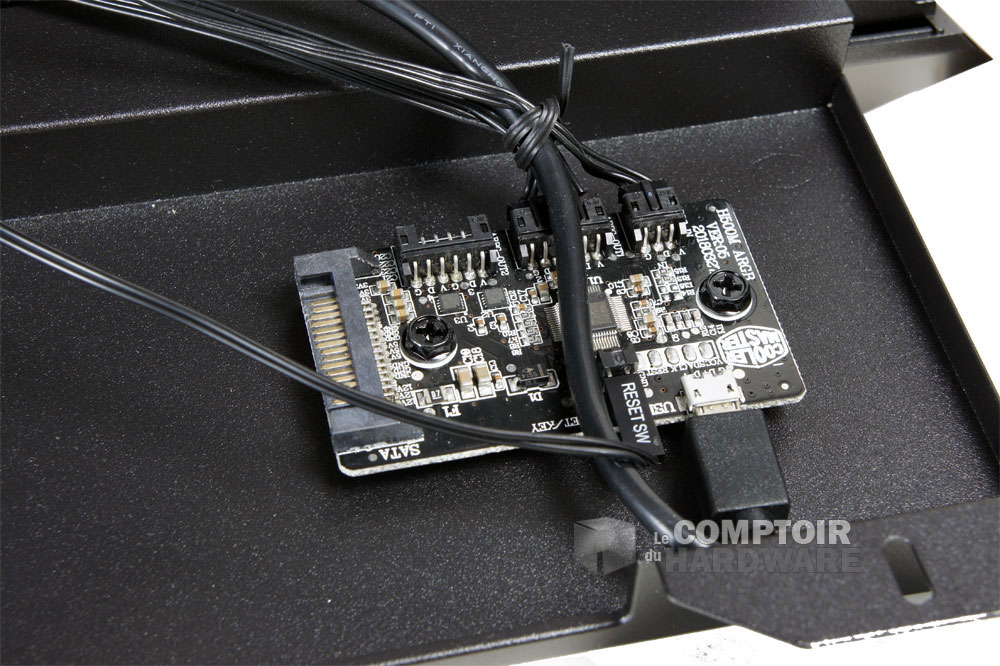

 La position du contrôleur aRGB [cliquer pour agrandir]Le contrôleur un peu plus en détail [cliquer pour agrandir]

Un contrôleur aRGB. Coup de maitre ou idée saugrenue ?



Lors du montage, il faut ici encore retirer quelques vis. Rien d'insurmontable, mais ça allonge le temps nécessaire à la mise en oeuvre. Une fois encore l'espace disponible permet de bien tourner autour des éléments à installer. Cela rend les manoeuvres plus aisées au final. La place disponible est de 190 mm au niveau du ventirad, 412 mm pour le GPU et toujours 270 mm pour l'alimentation. Voilà pour la présentation du MasterCase H500M



Côté tarif, le nouveau modèle de Cooler Master est annoncé à 199€ soit 50€ de plus que le H500P et devrait être disponible quand vous lirez ce dossier. Allez, voyons comment il se comporte en pratique.
