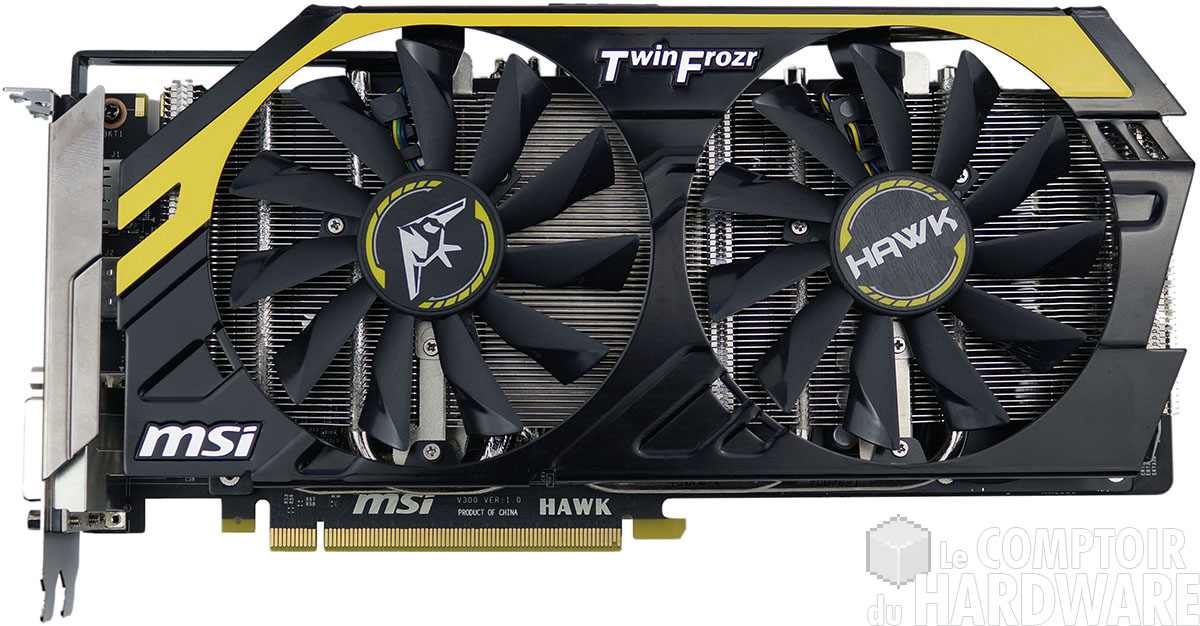

•Chez MSI, la Game Hawk s'intercale entre les séries Gaming et Lightning. Elle reprend les codes couleurs de cette dernière mais se veut plus accessible et dépourvu du Reactor de la marque. La N760 Hawk est donc une carte destinée à l'overclocking et utilise le refroidisseur maison TwinFrozr IV Advanced disposant d'un caloduc supplémentaire par rapport au modèle équipant la série Gaming. Il utilise par contre toujours 2 ventilateurs axiaux à 11 pales et 10 cm de diamètre. La carte mesure un peu moins de 27 cm à ses extrémités et dispose d'une plaque métallique recouvrant l'arrière pour la rigidifier, tout comme une équerre reliée au bracket de fixation afin de soulager votre port PCIe des 985g de la carte. Comme toute GTX 760 qui se respecte, on retrouve bien sur 2 connecteurs SLi. Notons aussi la présence d'un petit switch permettant de sélectionner un second bios libérant la carte de toutes ses protections pour un overclocking extrêne sous LN2 par exemple.

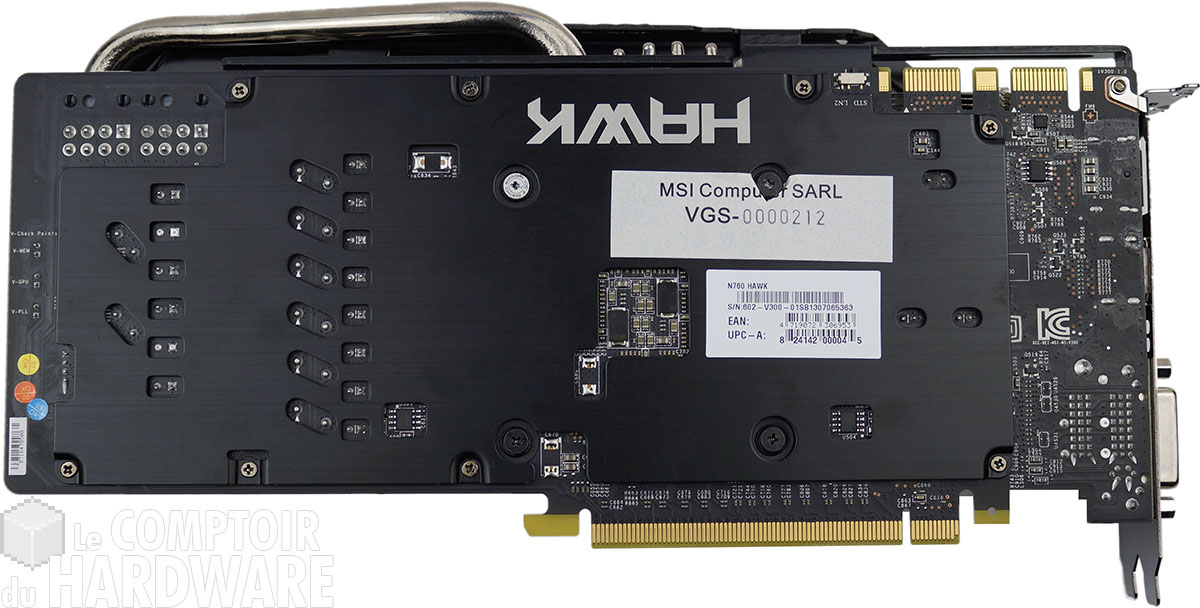

La MSI N760 Hawk face avant et arrière - Cliquer pour agrandir

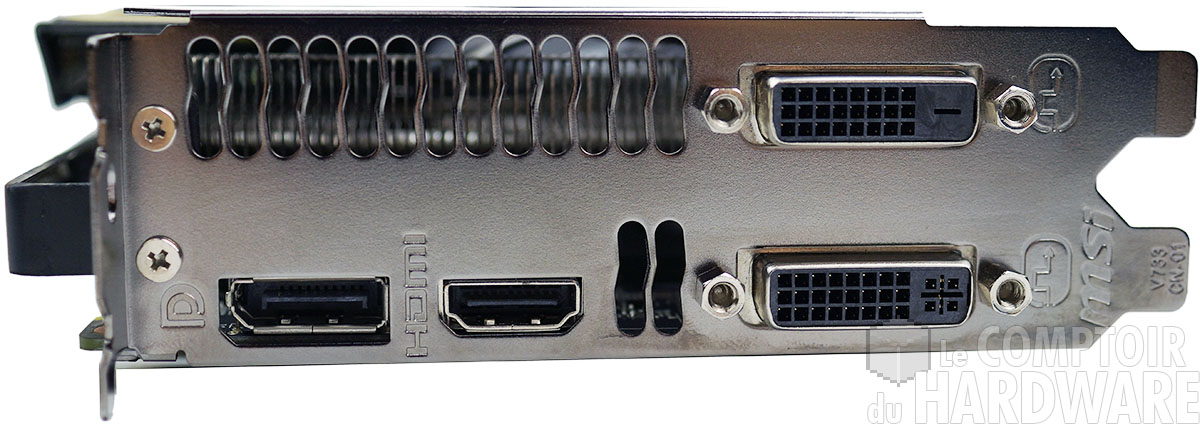

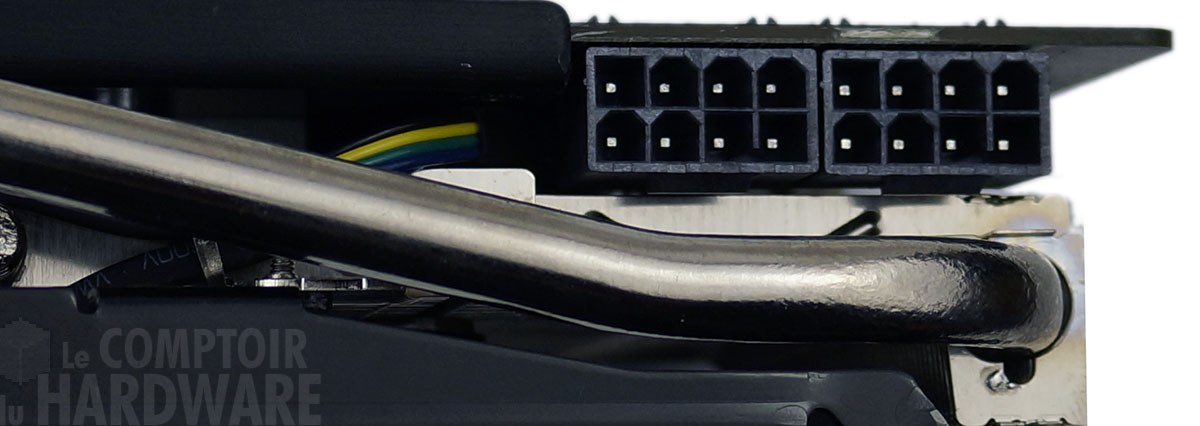

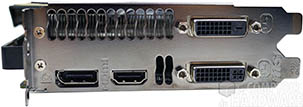

Côté panel ce sont 2 équerres superposées qui se dévoilent. MSI utilise le même modèle que celui du modèle de référence y compris les 2 échancrures sur celle inférieures. On retrouve sur ces équerres les 2 ports DVI Dual Link, le port HDMI 1.4a High Speed et le Display Port 1.2. L'évacuation de l'air chaud se limite quant à elle à une demi-équerre en sus de ces orifices décris précédemment. Côté alimentation, c'est la démesure avec pas moins de 2 connecteurs PCIe à 8 pins positionnés sur la tranche de la carte sous un caloduc rendant le déverrouillage des loquets de sécurité malaisé.
Connecteurs et alimentation - Cliquer pour agrandir

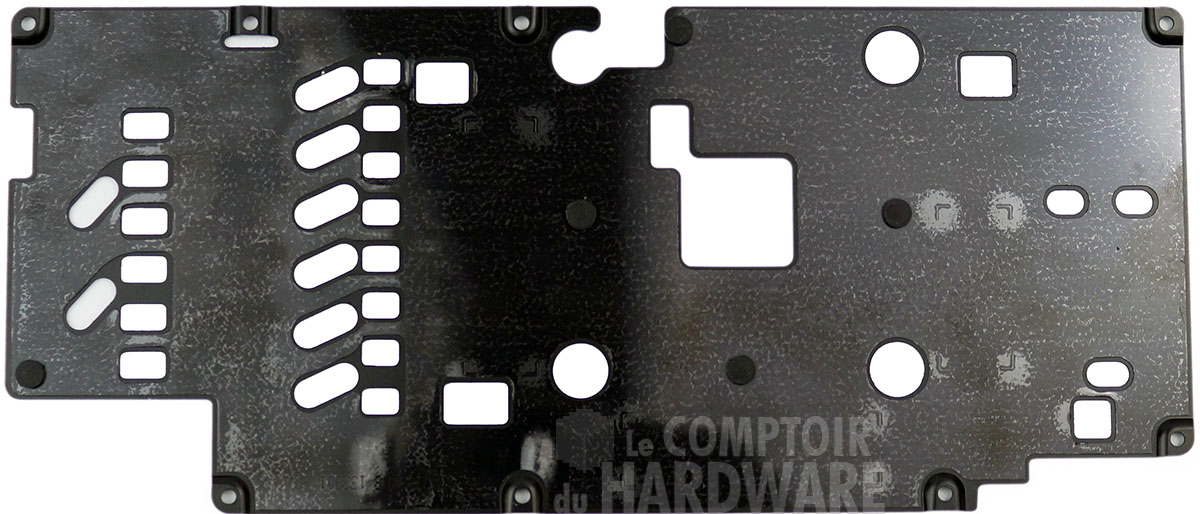

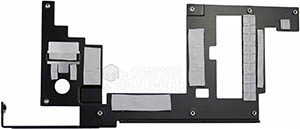

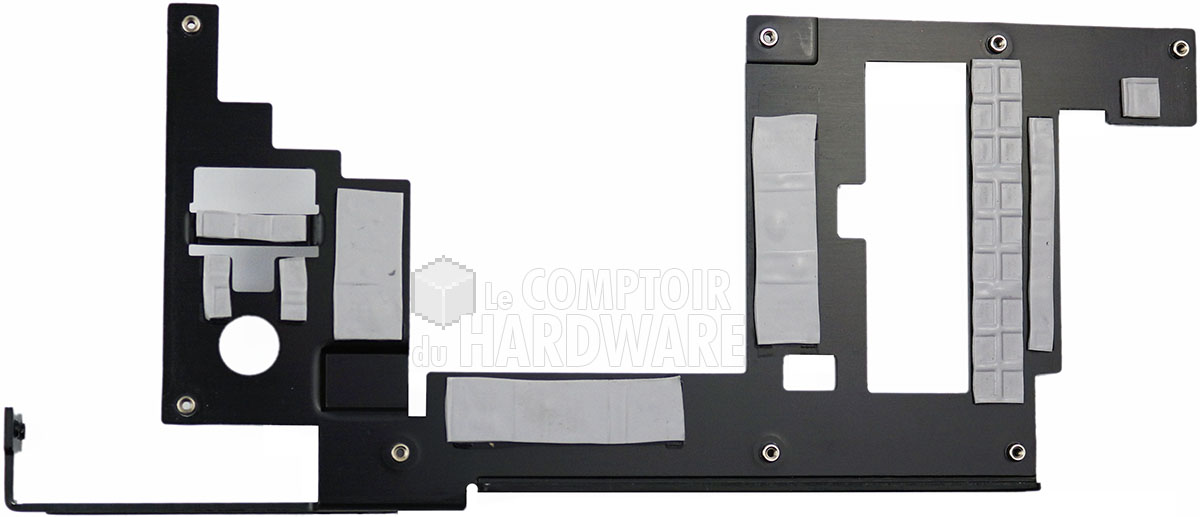

Jetons donc un coup d'oeil plus attentif au refroidsseur de la carte : en sus de la backplate perforée à de nombreux endroit pour laisser certains composants à l'air libre, la face avant est recouverte d'une plaque métallique assurant le refroidissement des puces mémoires et des composants sensibles de l'alimentation par le biais de pads thermiques.
Ventilateur CoolTech - Cliquer pour agrandir

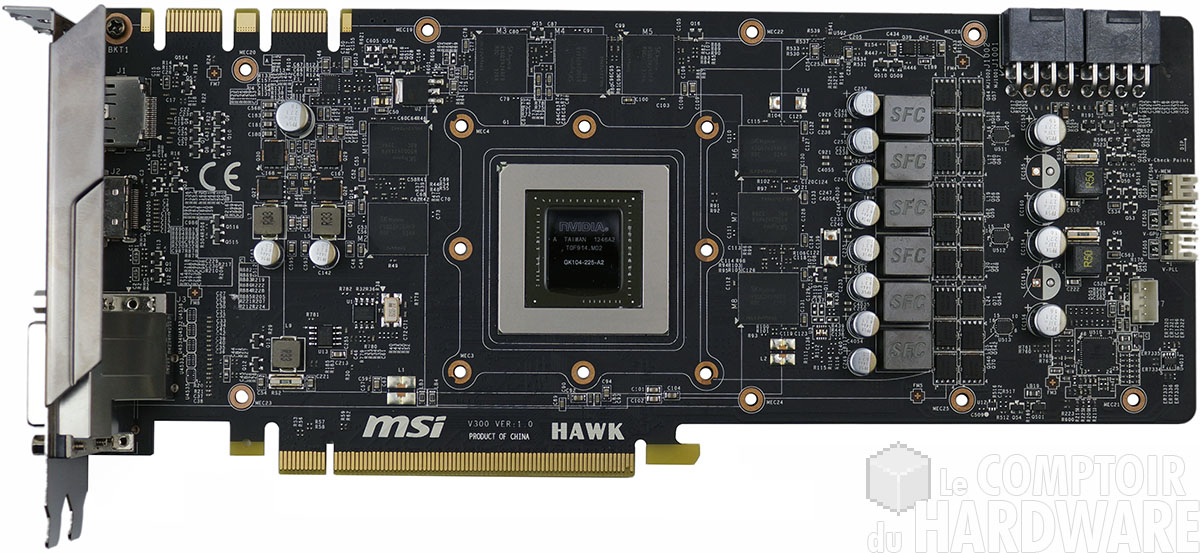

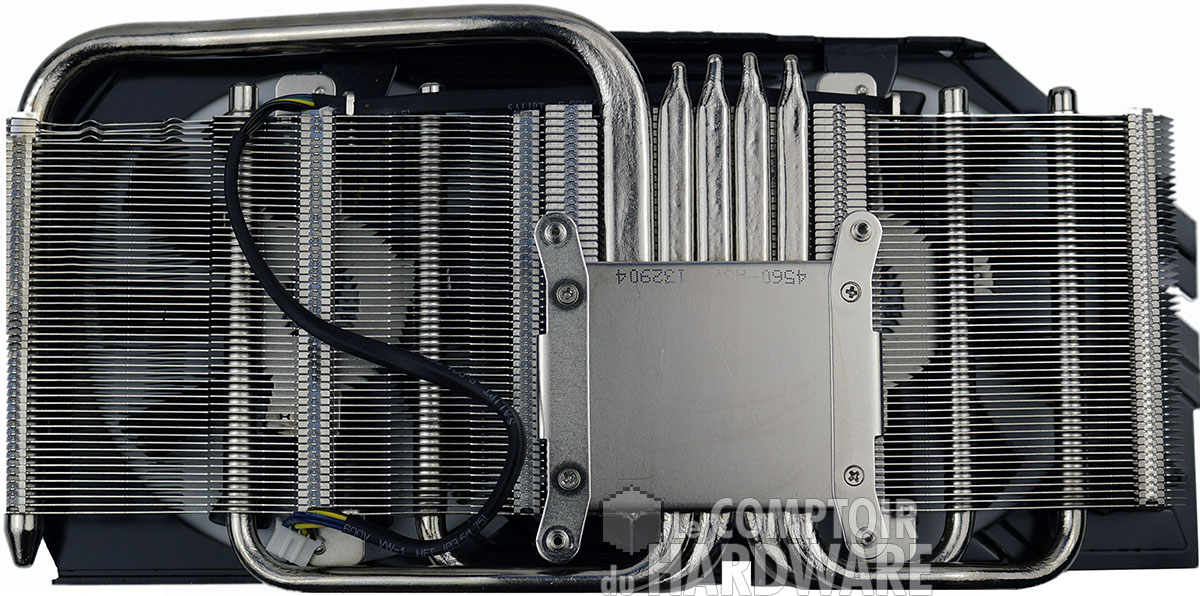

La partie radiateur du refroidisseur est constituée d'une base en cuivre nickelé surplombée par 5 caloducs disposant du même traitement. Ces derniers (dont un de 10mm) répartissent la chaleur dégagée par le GPU au sein des nombreuses ailettes en aluminium surplombées par les ventilateurs, le flux d'air généré par ces derniers refroidissant le tout ! La carte une fois dénudée laisse apparaitre le GPU entouré des 8 puces mémoires (bus 256-bit oblige) et l'étage d'alimentation en bout de carte.
Le refroidisseur et la carte dénudée - Cliquer pour agrandir

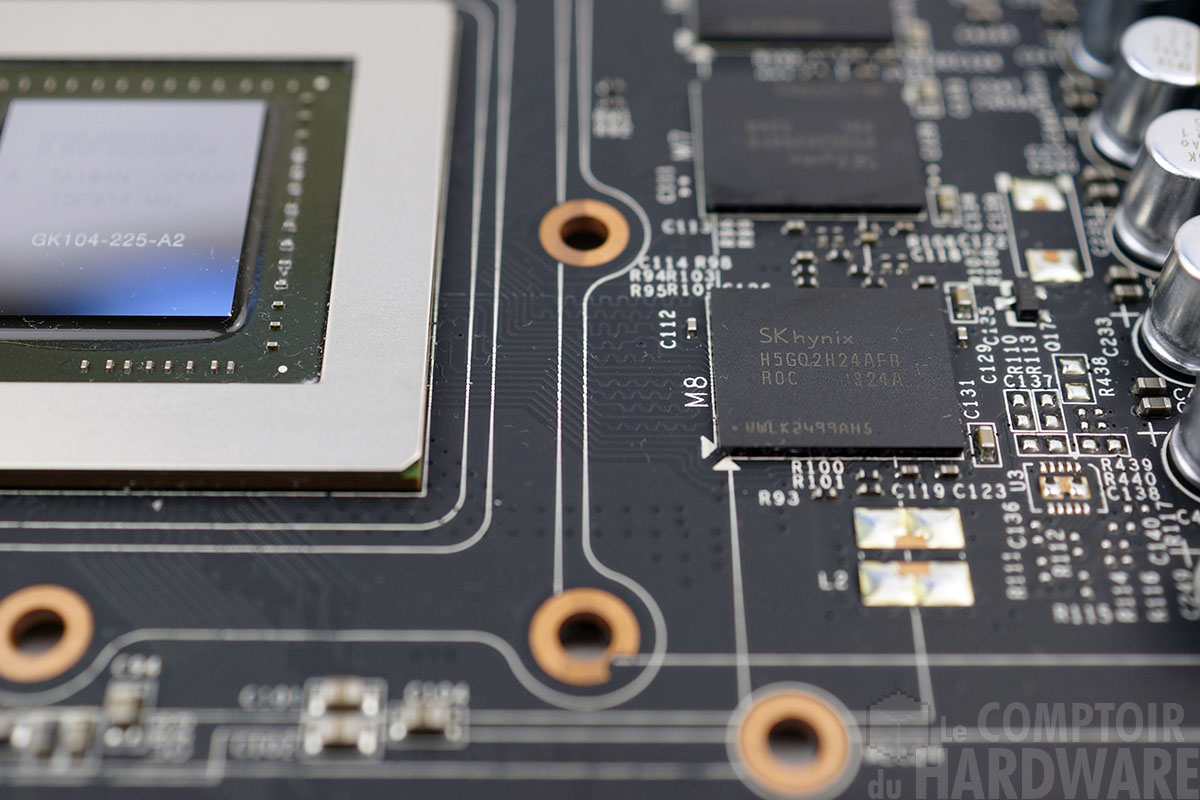

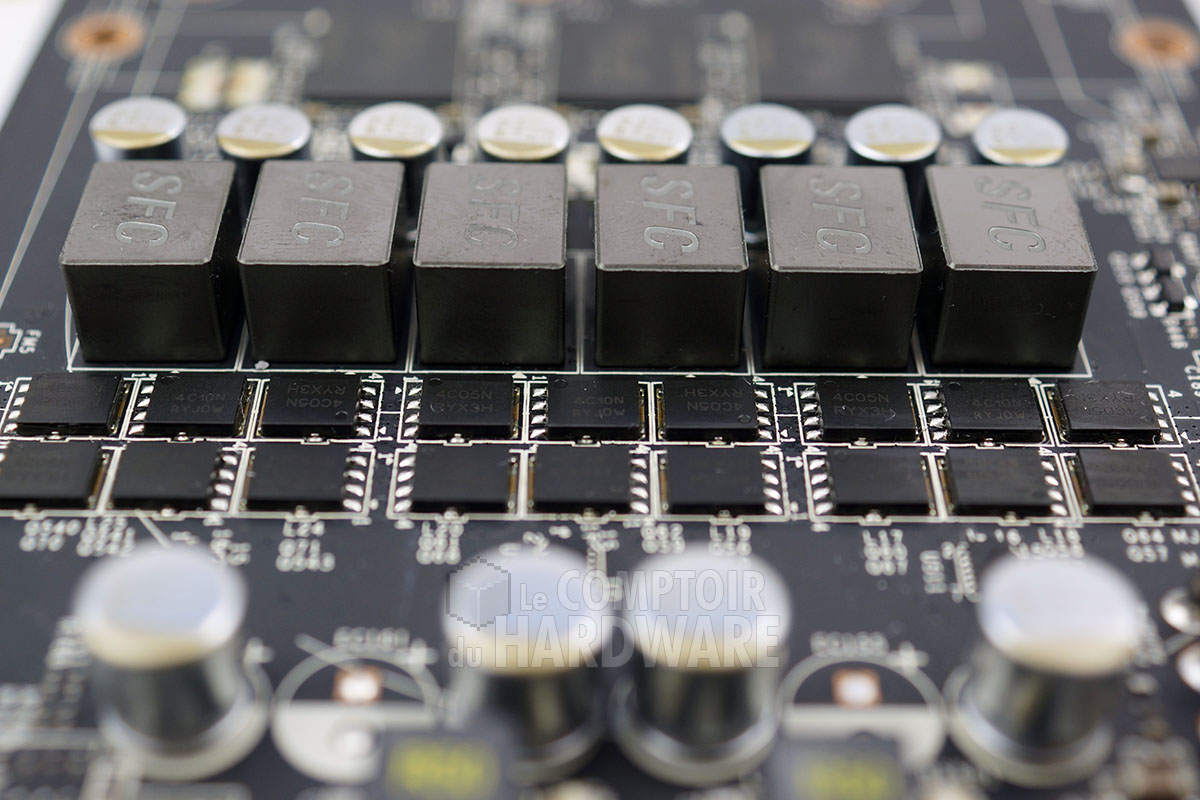

Ce dernier dispose de 6 phases dédié à goinfrer le GPU d'électrons. Côté mémoire, MSI fait confiance à Hynix pour la fourniture des puces certifiées à 1,5 GHz..
L'étage d'alimentation et la mémoire - Cliquer pour agrandir

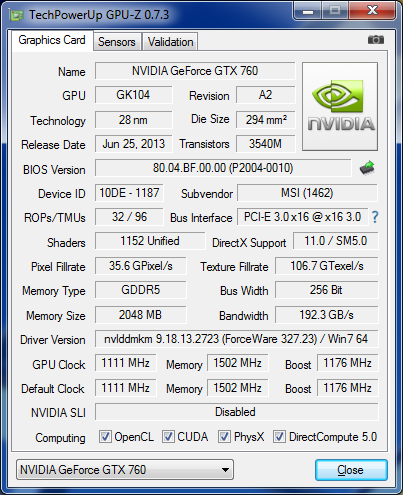

Quid de GPU-Z pour notre carte ? On retrouve donc la version amputée de 2 SMX du GK104, la puce moyen de gamme de l'architecture Kepler. A sa disposition donc, 1152 unités de calcul, 96, 32 ROP et un bus mémoire de 256-bit pour interfacer les 2 Go présents sur cette carte à l'instar de la plupart des autres GTX 760. Du côté des fréquences, MSI s'est totalement lâché avec 1111 MHz au lieu de 980 MHz pour le base clock et 1176 MHz (1033 MHz) pour le boost soit des gains supérieurs à 13%. En pratique, la fréquence de ce dernier s'est montrée comme souvent plus généreuse avec 1215 MHz stabilisé, pour la mémoire, MSI respecte scrupuleusement la certification des puces à 1,5 GHz.
La carte vue par GPU-Z

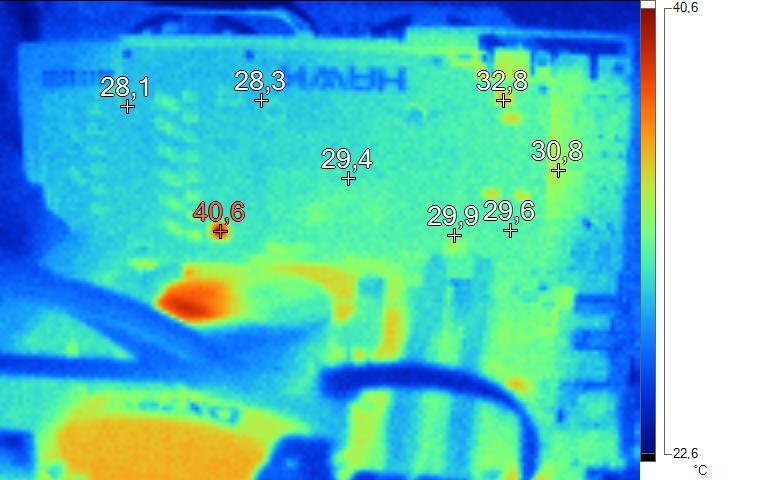

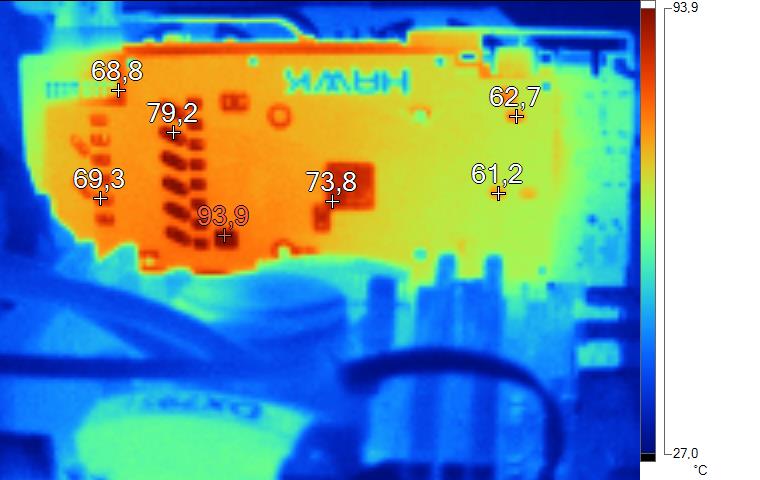

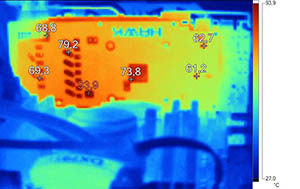

Comment se comporte le refroidisseur spécifique du constructeur sur ce modèle ? Pour cela 2 clichés en thermographie infrarouge. Au repos, on notera comme toujours un point plus chaud au niveau de l'étage d'alimentation du GPU. En charge, ce dernier tutoie les 84°C pour ses parties non occultée, le dos du GPU de son côté n'excède pas 74°C soit bien en deçà de la limite des 80°c de GPU Boost, synonyme de fréquence réduite.
Thermographie infrarouge au repos et en charge - Cliquer pour agrandir

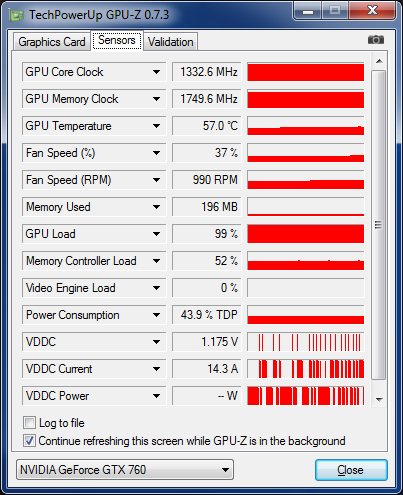

Peut-on faire encore mieux ? Eh oui c'est possible puisque le GPU a franchi les 1,33 GHz sur notre exemplaire. Du côté de la mémoire, nous avons réussi à atteindre les désormais traditionnels 1700 MHz avec ce type de puces avec même 1750 MHz. Au final ce sont des performances en hausse de 16% pour 22W consommés en plus.
GPU-Z : overclocking

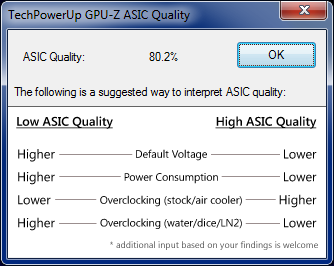

Quid de l'indice ASIC Quality de notre GPU toujours selon GPU-Z : 80.2% sur notre exemplaire.
GPU-Z : ASIC Quality
|
