Express • Quel cooling pour une HD5770 ?
/stories/articles/gpu/hd5770_cooling/hd5770v1.jpg

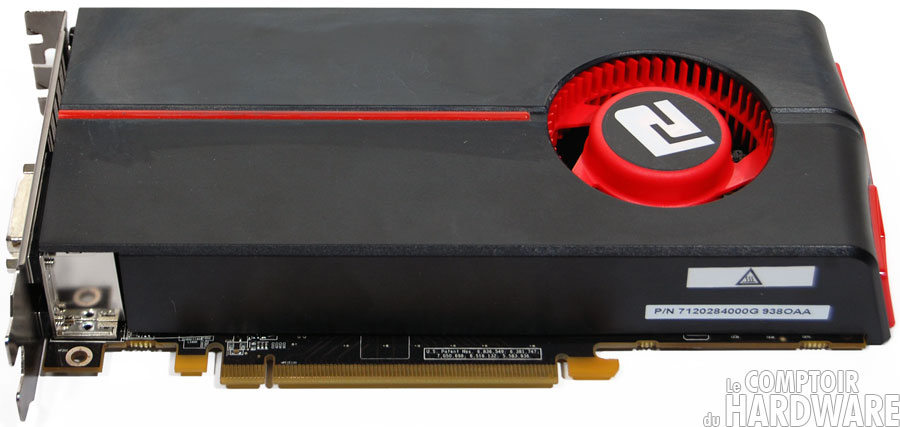

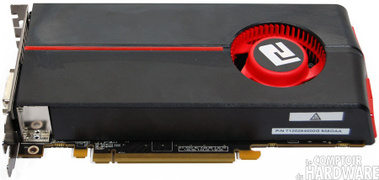

• HD5700 V1

On commence par un petit tour d'horizon de la première HD5770 produite : la V1. L'impressionnant carter fait son petit effet en recouvrant intégralement la carte. On imagine aisément en dessous une large base recouvrant puces mémoires et VRM en plus du GPU pour refroidir le tout très efficacement. Autre qualité souvent soulignée : avec sa forme de conduit débouchant sur le bracket arrière, l'air chaud de la HD5770 est extrait hors du PC au lieu d'être refoulé à l'intérieur du boîtier comme bon nombre de solutions de cooling classiques (la V2 en fait d'ailleurs partie comme nous allons le voir juste en dessous...).



 [cliquer pour agrandir]  hd5770v1bis.jpg [cliquer pour agrandir]

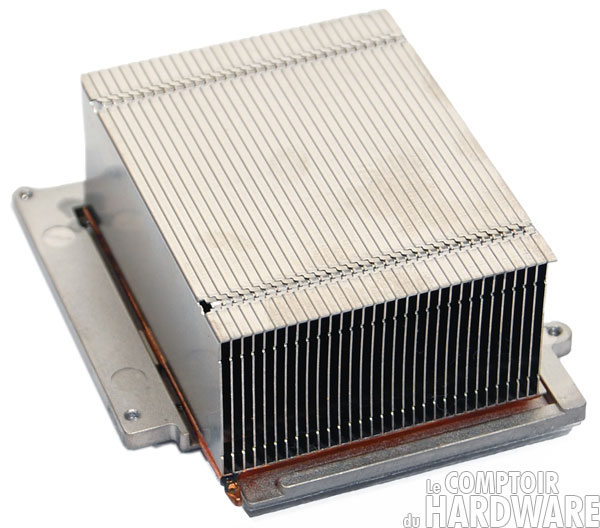

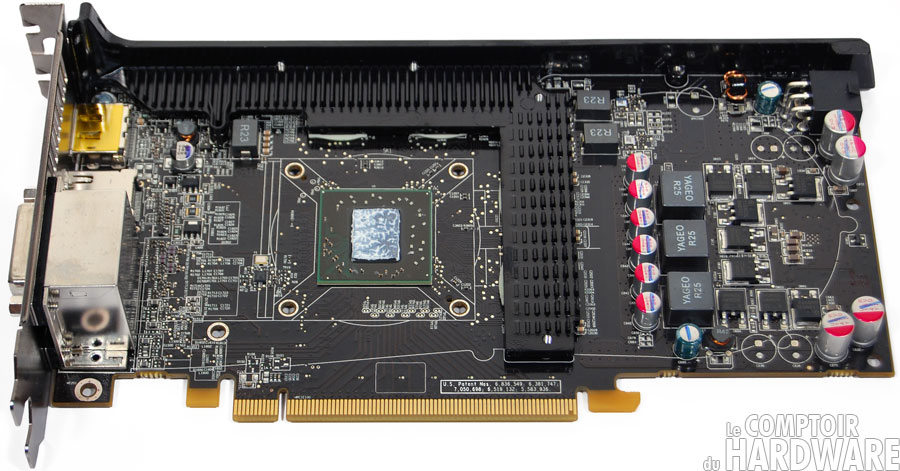

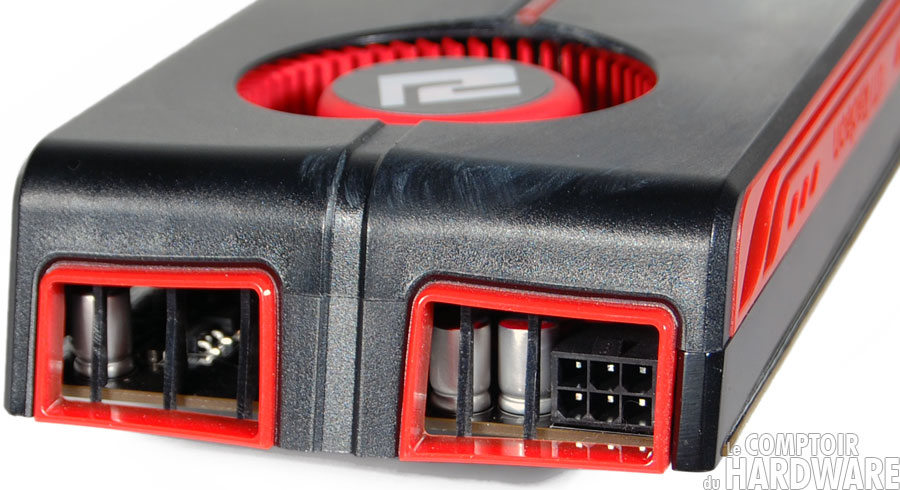

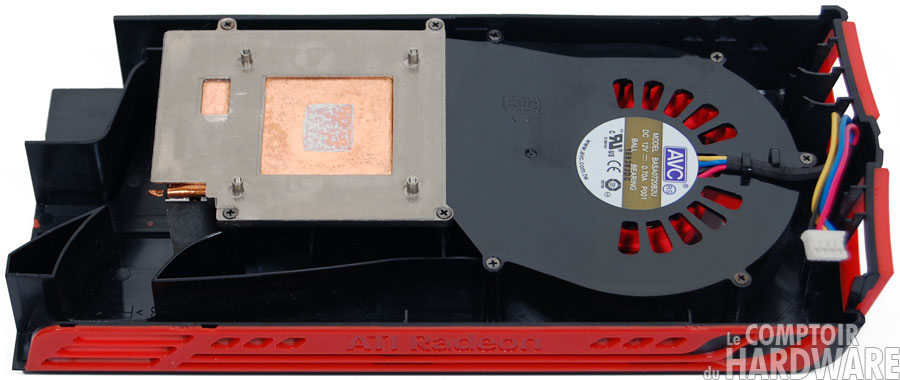

Seulement... une fois le ventirad V1 démonté, les choses ne sont pas tout à fait aussi séduisantes qu'elles semblaient l'être d'un prime abord. En effet le radiateur est vraiment minuscule, et sa base en réalité ne recouvre que le GPU. Les puces mémoire ont tout de même droit à être recouvertes par des barres noires et on se dit "c'est mieux que rien tout de même", mais il s'avère que ces pseudos radiateurs ne sont en fait qu'en plastique noir, pas même en métal. Du côté des VRM on peut même s'inquiéter du fait qu'ils sont finalement "emprisonnés" sous le carter et pourraient souffrir de l'air chaud emmagasiné là-dessous, mais AMD a tout de même prévu la chose en l'air est aspiré par le ventilateur au niveau des VRM, créant un flux d'air provenant des entrées d'air dignes de la batmobile à l'arrière du refroidissement, venant lécher la surface des VRM pour ensuite s'engouffrer donc par les petits orifices situés sous le ventilateur. Nous verrons par la suite si cela s'avère efficace, mais donc déception globale tout de même par rapport à ce que l'on pouvait espérer de l'extérieur : un radiateur rikiki, des barres en plastique pour refroidir la GDDR5 et des VRM contraints à espérer un flux d'air suffisant pour ne pas suffoquer.



hd5770v1rad.jpg [cliquer pour agrandir]hd5770v1radbis.jpg [cliquer pour agrandir]hd5770v1radter.jpg [cliquer pour agrandir]





• HD5700 V2

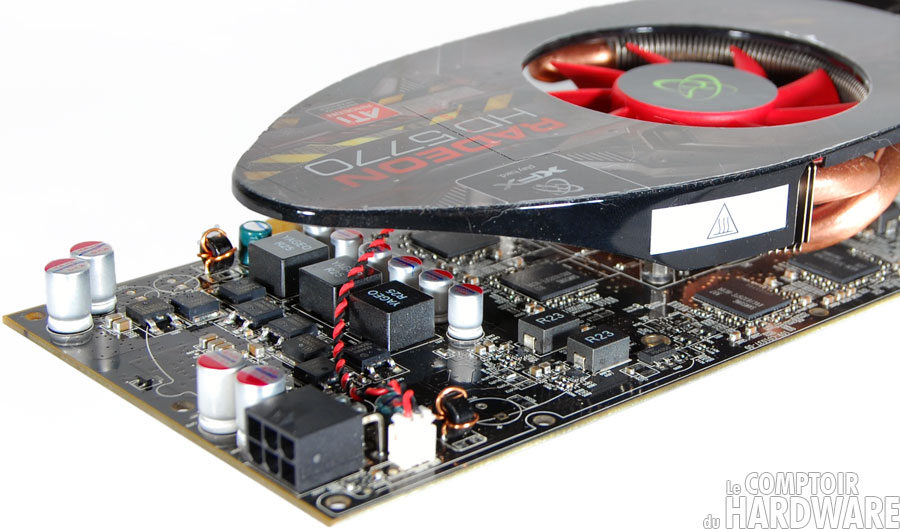

On passe maintenant à la décriée V2, avec son refroidissement effectivement bien plus simple, et qui ne rappelle pas que des souvenirs glorieux. Il faut dire qu'il ressemble beaucoup dans son design extérieur global à ceux que nous avons pu rencontrer initialement sur la HD4770, qui elle aussi dans un premier temps avait eu droit à un ventirad plus "sexy" avant de décevoir les consommateurs, puis sur la HD5750. Chronique donc d'un mécontentement inéluctable, puisque la HD5770, modèle plus haut de gamme que les HD4770 et 5750, se dote d'un refroidissement avec des airs de déjà-vu, et surtout des airs qui ont déjà déplu par le passé... Cerise sur le gâteau, l'air chaud empli de calories n'a ici d'autres possibilités que de retourner dans le boîtier. La mise à mort doit-elle être prononcée avant même le début des tests ?





hd5770v2.jpg [cliquer pour agrandir]hd5770v2bis.jpg [cliquer pour agrandir]

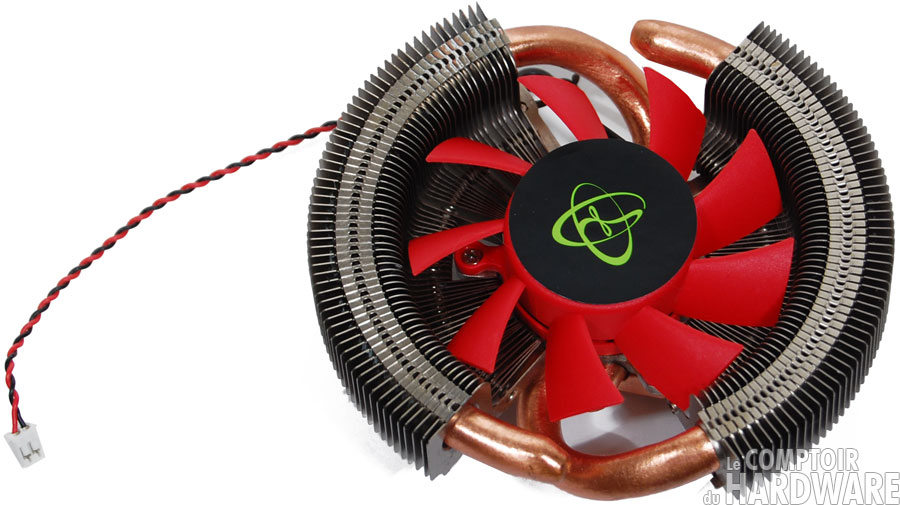

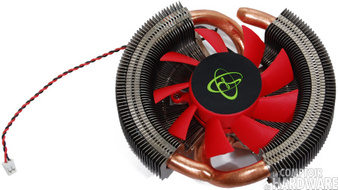

Ce serait aller un peu vite en besogne tout de même. D'autant qu'en y regardant de plus près le ventirad de cette HD5770, hormis sa forme globale arrondie avec un cache en plastique ovaloïde au-dessus, n'a vraiment rien à voir avec ceux croisés sur ses devancières HD4770 et HD5750. Les ailettes sont bien plus fines, plus nombreuses, et surtout partent de l'épaisse base en cuivre deux énormes caloducs de 8mm de diamètre. L'apparition de ces deux caloducs pourrait d'ailleurs s'avérer primordiale pour les performances quand on sait l'impact qu'ils peuvent avoir sur le potentiel de refroidissement des ventirads. Aucun radiateur sur les puces mémoire ou les VRM, mais donc finalement cela pourrait bien fort peu différer de la solution de refroidissement "V1"...



hd5770v2rad.jpg [cliquer pour agrandir] hd5770v2radbis.jpg [cliquer pour agrandir]







• HD5700 + AC Accelero L2 Pro

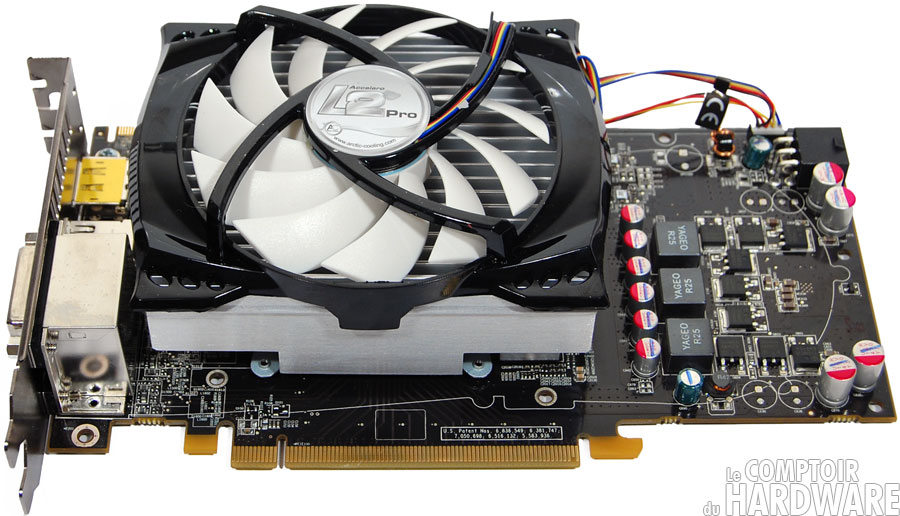

Un juge de paix pour pimenter notre face-à-face entre HD5770 V1 et V2, et transformer le duel en truel : nous avons recouvert notre HD5770 V1 finalement par un Accelero L2 Pro d'Arctic Cooling. Pourquoi ce ventirad spécifiquement ? Tout d'abord car il est l'un des rares modèles actuellement compatibles sur le marché, mais surtout pour son prix. On peut le trouver à moins de 15€ sur le marché, ce qui représente pour nous un tarif acceptable pour un changement de refroidissement sur une carte entre 120 et 130€. Mettre un ventirad à 30€ n'aurait guère de sens, 25% du prix de la carte est démesuré et surtout on trouve alors pour bien moins cher des modèles déjà équipés de coolings performants sur le marché.



hd5770accelero.jpg [cliquer pour agrandir]



Il est maintenant temps de cesser les présentations et entrer dans le vif du sujet : les tests.
