• Fouille intégrale de la carte

Comme d'habitude, passage à la fouille intégrale pour commencer l'inspection avant de faire rougir et chanter cette carte mère :

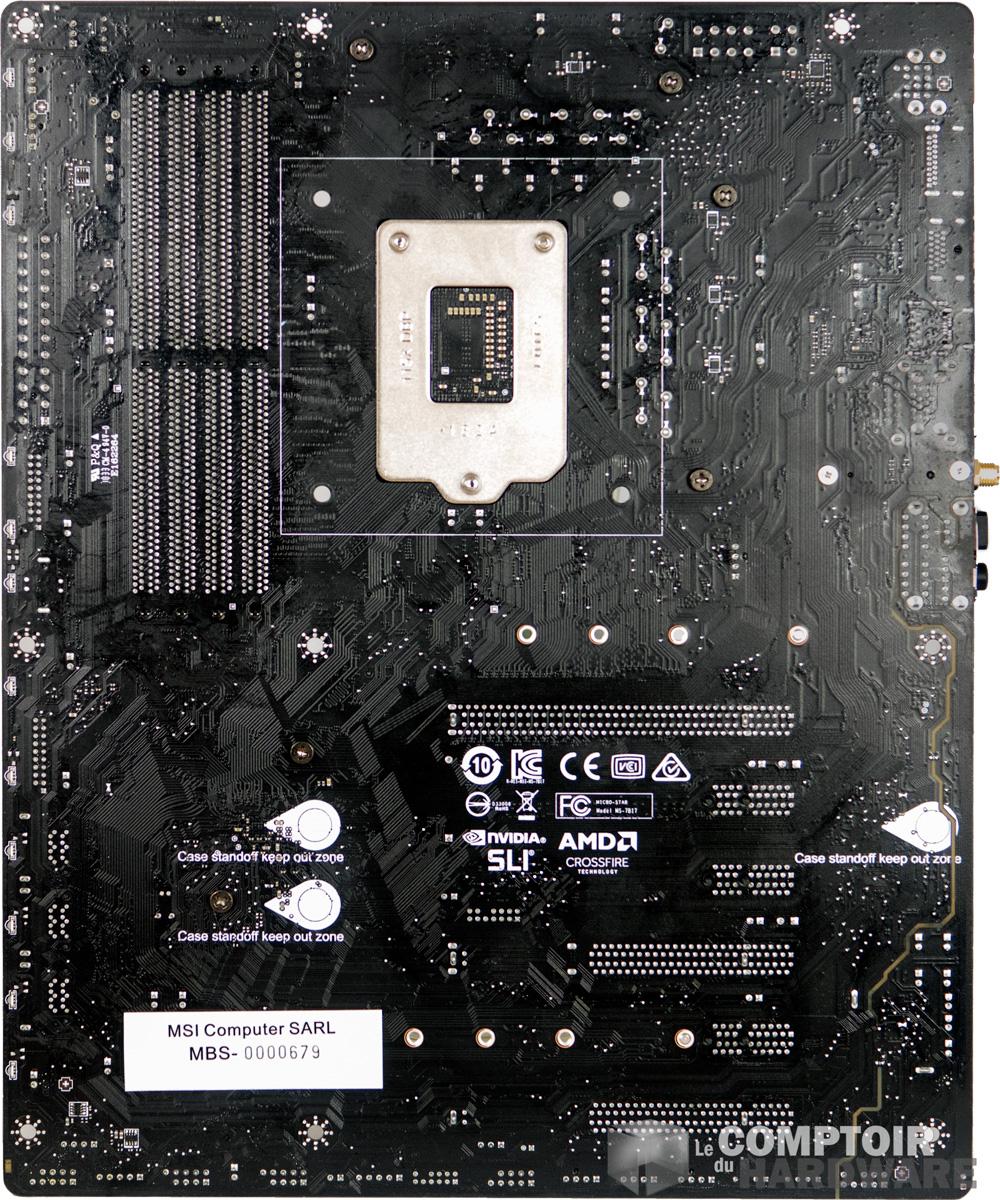

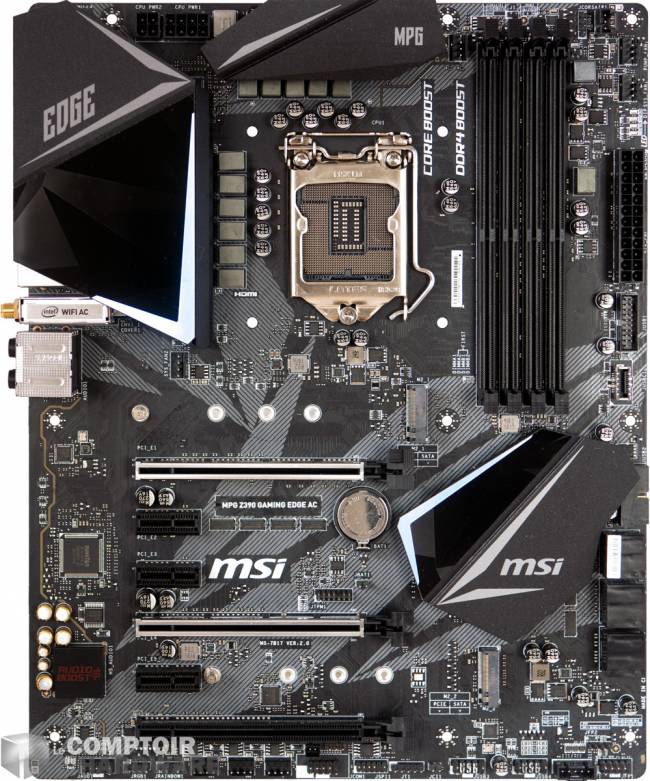

 msi mpg z390 gaming edge ac - vue de face [cliquer pour agrandir]msi mpg z390 gaming edge ac - vue de dos [cliquer pour agrandir]

Une prestation simple et sobre avec cette carte MSI MPG Z390 Gaming Edge AC, tout en restant complète



Le PCB est sobre et simple, avec une peinture noire superposée de strie blanche semi-opaque, ne rendant pas agressif à l’œil le motif. La carte n'est pas très encombrée en composant tout en ayant le minimum pour obtenir un bon milieu de gamme :  gros radiateurs en aluminium, pas d'accastillage en plastique cheap, des connecteurs bien placés... Nous avons ici 4 slots pour 4 barrettes DDR4, question ports 1 PCIe x16 3.0, 1 PCIe x8 3.0 (partagé avec le x16), un PCIe x4 3.0 (partagé avec un emplacement M.2) et 3 ports PCIe x1 3.0, la norme sur cette génération Z390 au format ATX.

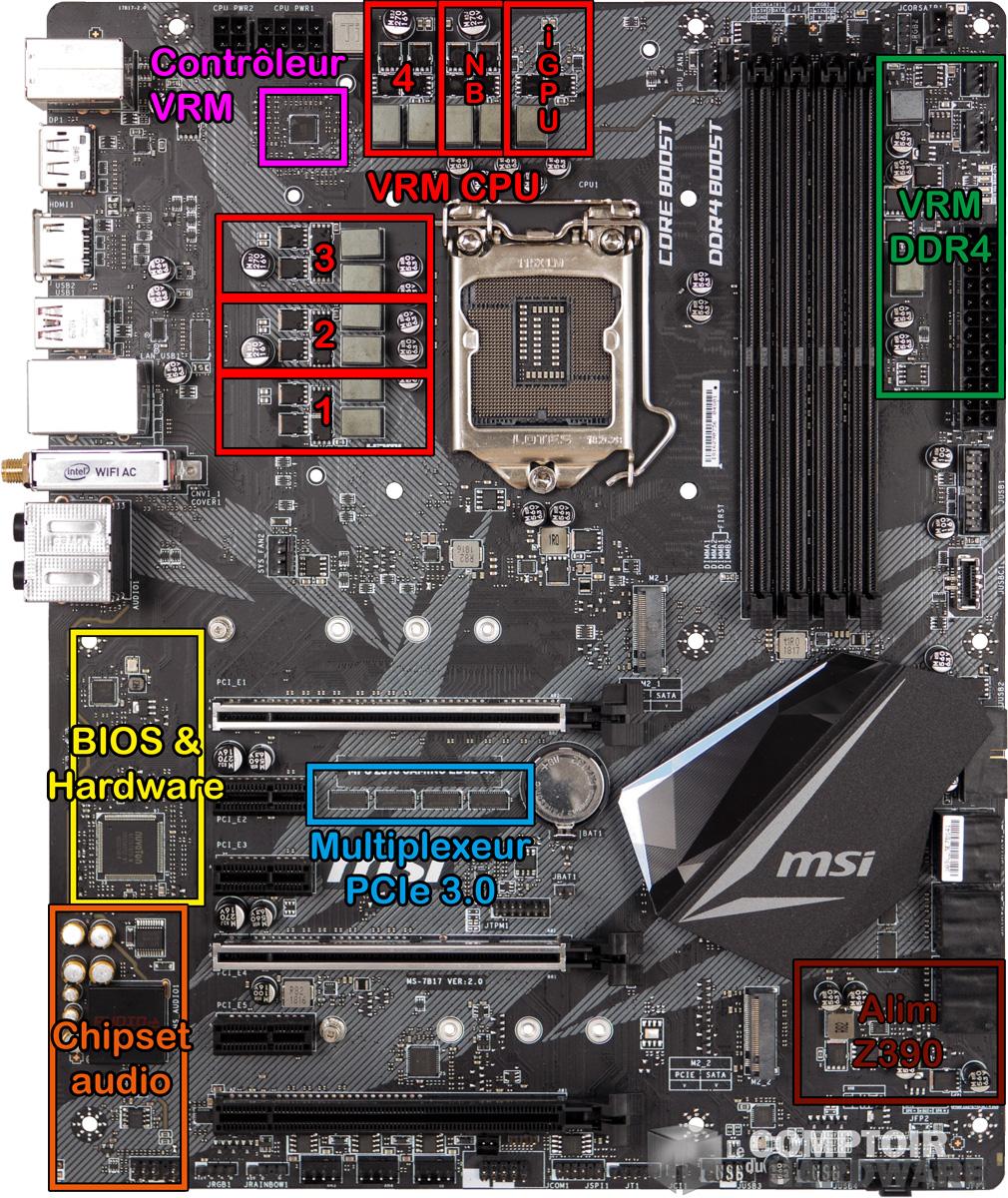

msi mpg z390 gaming edge ac - analyse du PCB [cliquer pour agrandir]

Voici notre petite analyse rituelle du PCB, avec les principaux éléments associés à cette mobale. C'est simple mais le minimum syndical y est.



En fouillant un peu plus en détail, nous pouvons voir que la partie alimentation n'est pas aussi imposante qu'à l’œil nu : sur les 11 VRMs qui sont sur le PCB, seulement 8 sont dédiées au CPU et sont en fonctionnement parallèle, soit sur 4 phases, ce qui nous donne une configuration 4+2+1. Un point qui a souvent été critiqué ces derniers mois avec des fabricants qui communiquaient des chiffres gonflés et même si l'impact est censé être minime, pour des cartes de milieu de gamme ce n'est pas top. Le contrôleur p9521 de chez uPI associé aux VRMs à MOSFET basique sans badge ne permet pas de rassurer sur l'efficacité de chaque phase, l'utilisation de VRMs à base de SPS aurait pu être de la partie pour assurer une meilleure stabilité. Ceci dit, cela suffira pour tous ceux qui se contenteront du boost Intel de base et d'un OC léger, par contre une mauvaise régulation peut déstabiliser du CPU comme nous l'avions décrit dans un Hard du Hard.

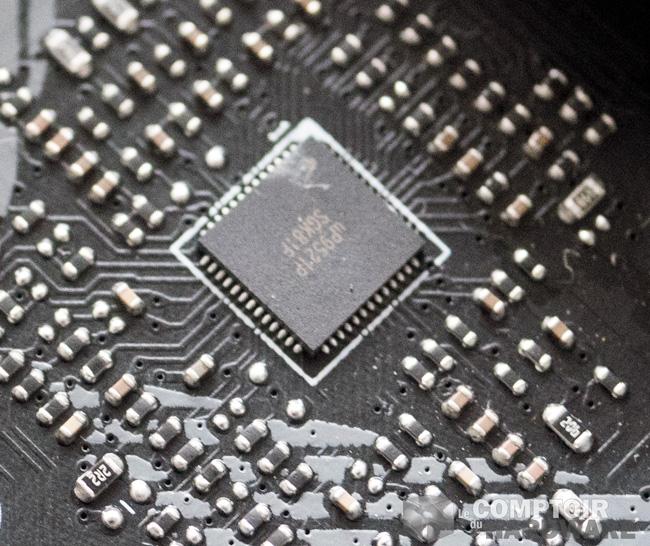

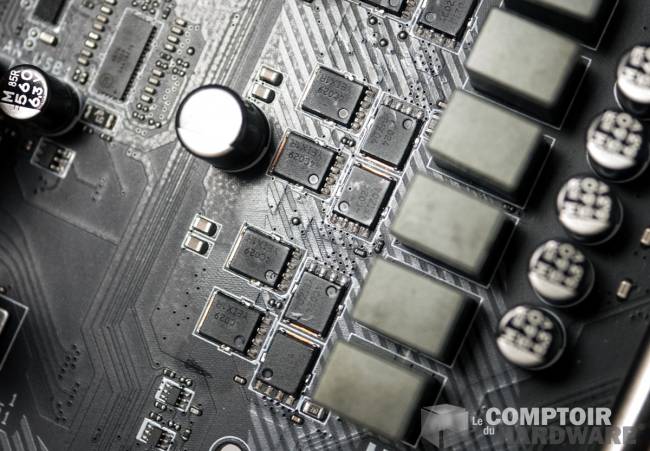

msi mpg z390 gaming edge ac - contrôleur d'alimentation [cliquer pour agrandir]msi mpg z390 gaming edge ac - VRM [cliquer pour agrandir]

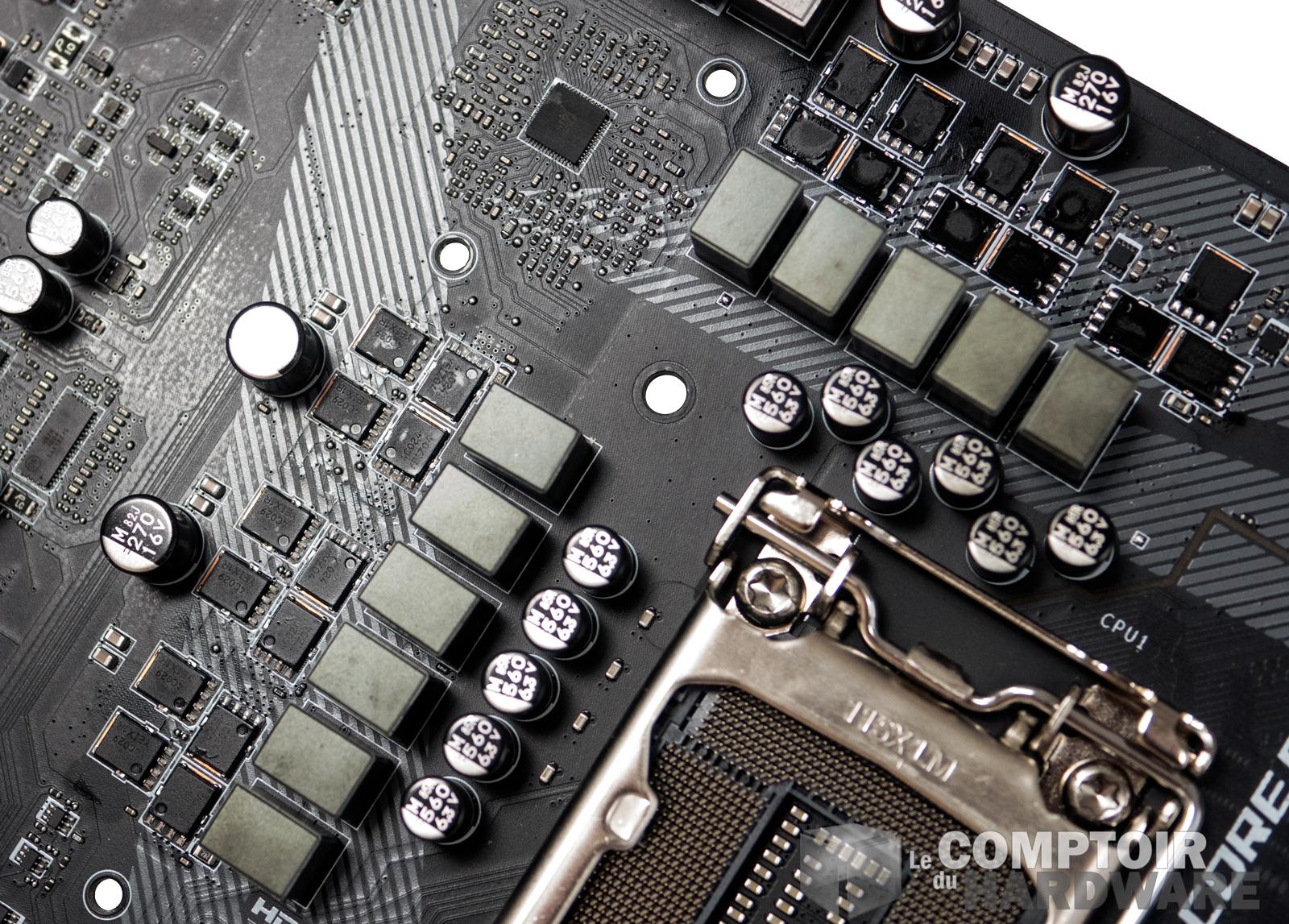

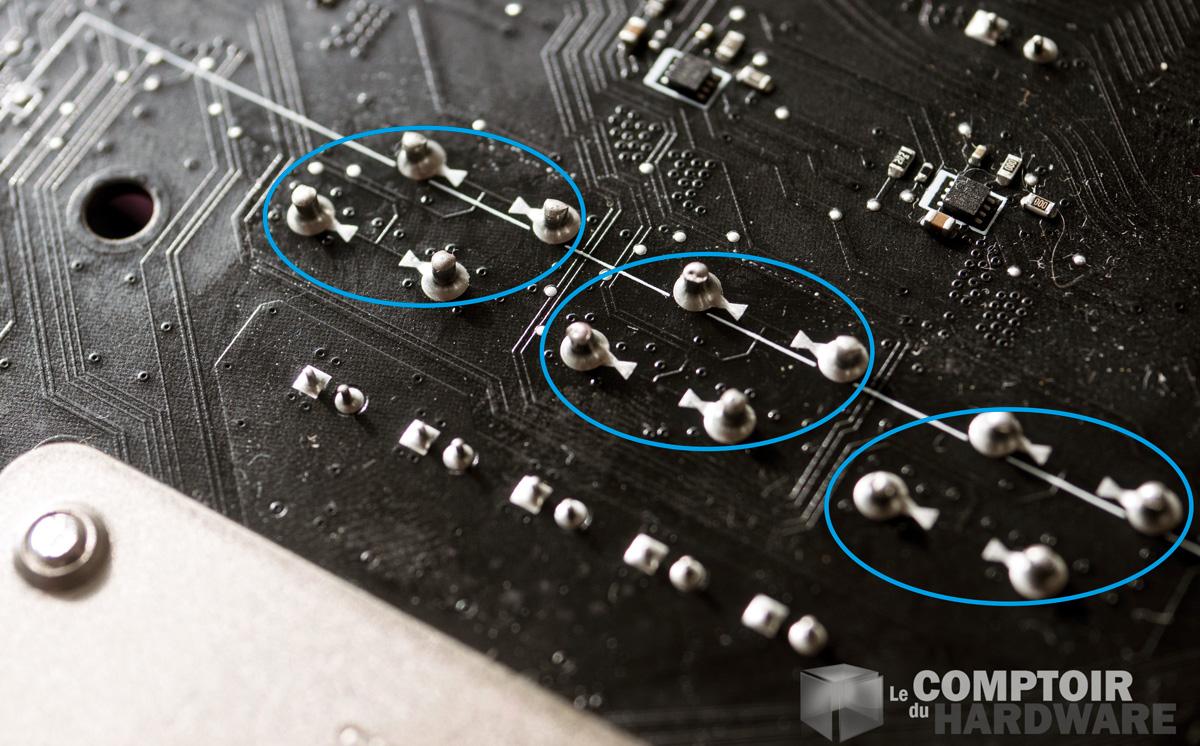

msi mpg z390 gaming edge ac - zoom sur l'alimentation [cliquer pour agrandir]msi mpg z390 gaming edge ac - zoom sur les pistes VRM [cliquer pour agrandir]

Ce genre de chose reste toujours énervante : on pense avoir un bon nombre de phases, mais en réalité les VRM sont en parallèle et on finit avec 4 phases uniquement pour le CPU



Si nous regardons au-delà du nombre de phases et de la construction des VRMs, nous observons cependant des composants passifs assez gros et nombreux pour calmer les oscillations possibles. L'implémentation des composants dédiés au CPU permet la circulation de l'air entre chaque élément, ce qui permet de maintenir une bonne stabilité de l'alimentation. En plus de la partie dédiée au CPU, les autres alimentations - chipset, DDR4, USB... - sont aussi correctes et de bonne taille, garantissant de bonnes performances en général.

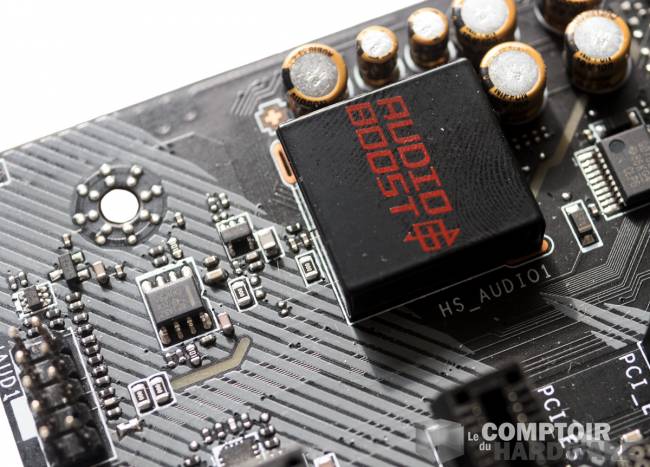

msi mpg z390 gaming edge ac - système audio [cliquer pour agrandir]

Encore un système audio bon pour dépanner, mais qui ne fera pas jouir vos oreilles.



Comme d'habitude sur les gammes abordables de cartes mères, le système audio reste basique ici et permet surtout de dépanner les utilisateurs sans carte son dédiée ou de système Bluetooth. Une simple puce ACL1220 avec un capot différent reste une puce ACL1220, si celle-ci n'est pas correctement entourée ça ne sera pas du plus terrible niveau résultat. Cependant un effort a été fait pour rajouter un amplificateur OPA 1652 en sortie, une référence de qualité dans le milieu audio qui permet un son plus clean et stable sur votre prise casque sur l'ensemble du spectre audio.

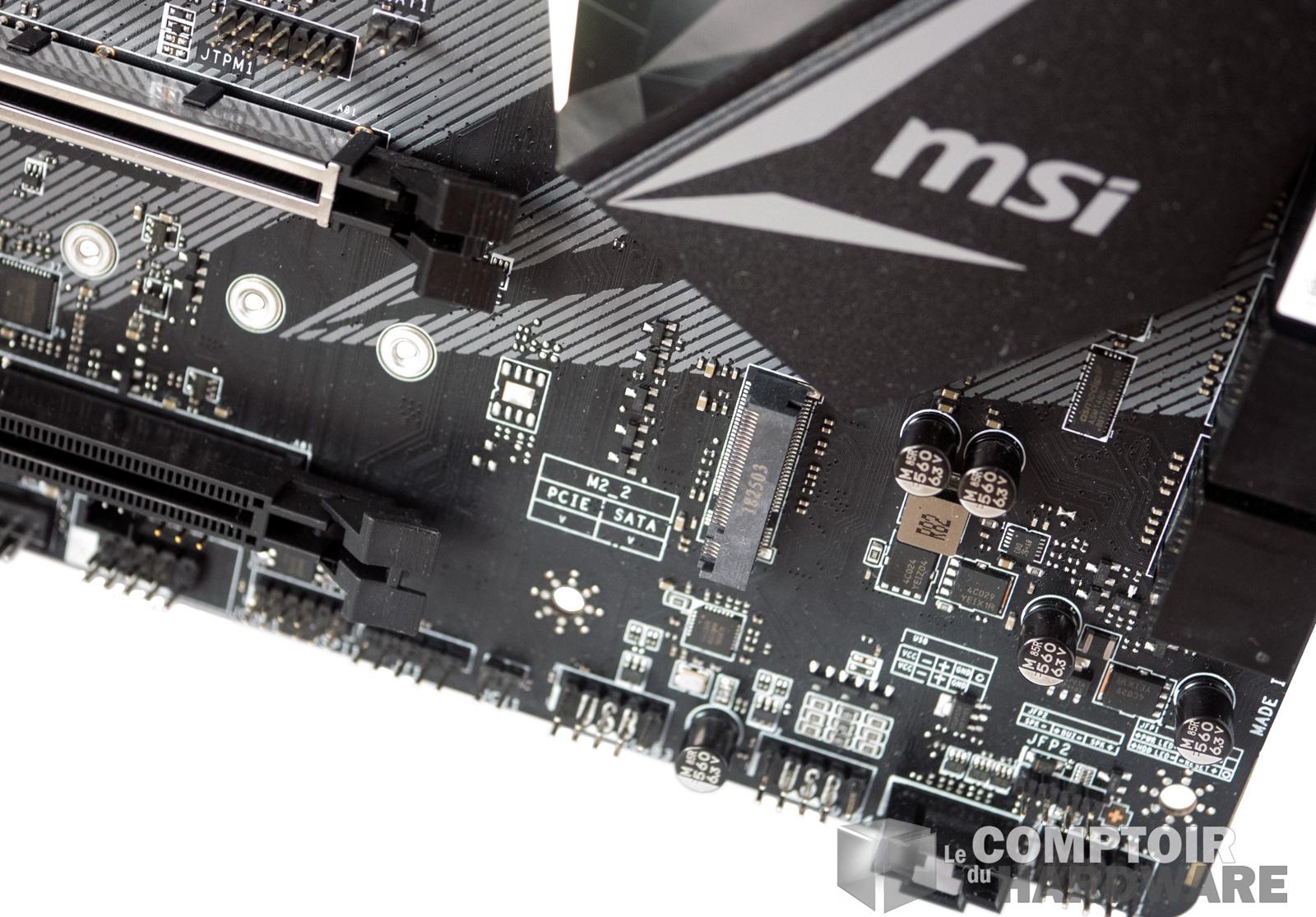

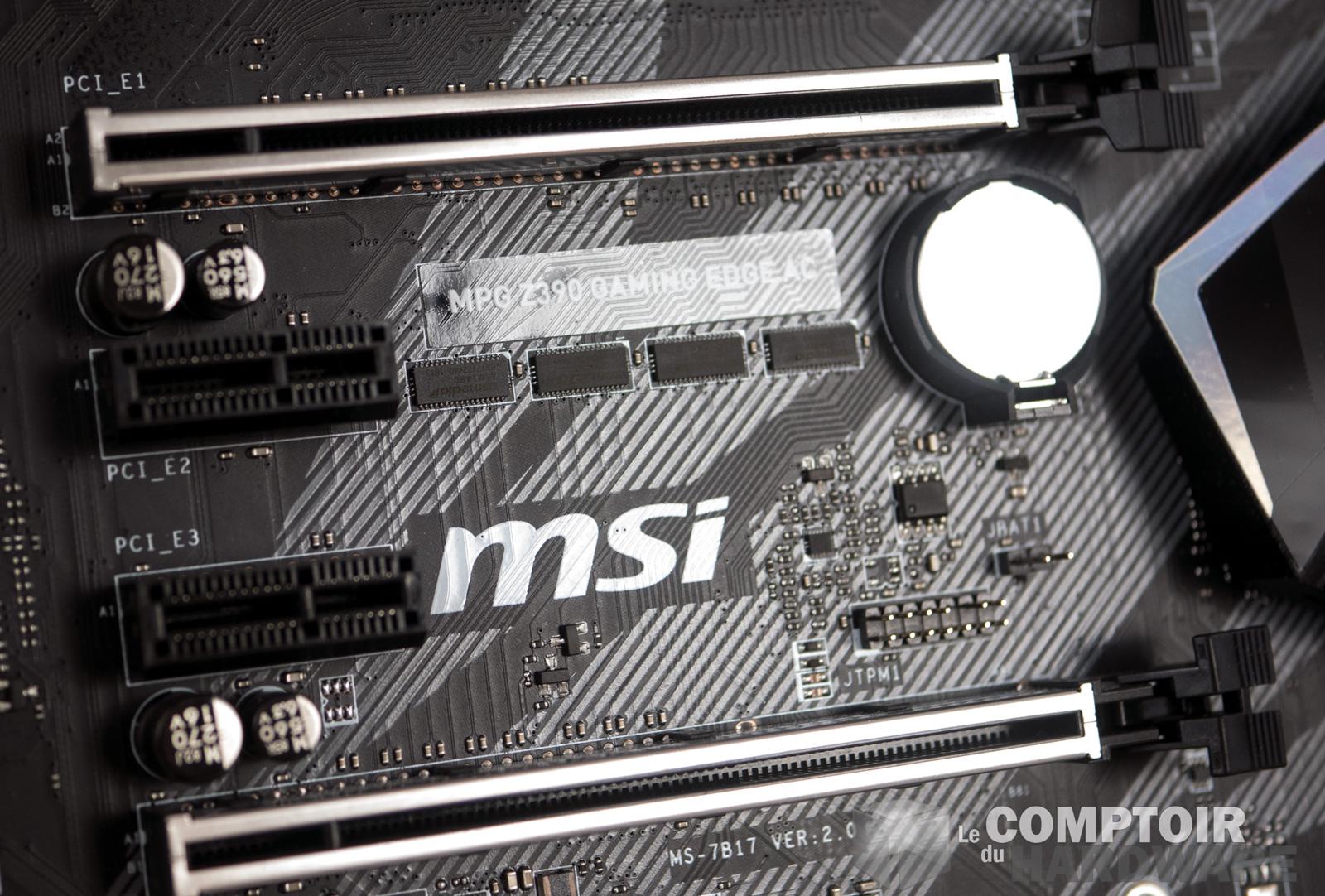

msi mpg z390 gaming edge ac - connecteurs pcie [cliquer pour agrandir]msi mpg z390 gaming edge ac - périphériques et connecteurs [cliquer pour agrandir]

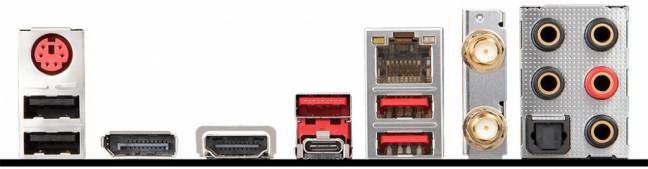

msi mpg z390 gaming edge ac facade arriere

La connectique est bien fournie, avec des connecteurs pour boîtier accessibles facilement



Pour terminer notre fouille en profondeur, on va parler connectique. La façade arrière est très légère sur le nombre de ports avec 2 ports USB 2.0, 2 ports USB 3.1, 1 port USB 3.1 Gen 2 Type-A et un port USB 3.1 Gen 2 Type-C. Nous aurions préféré plus de ports USB plutôt que de conserver un port PS/2 et un empilement des deux ports vidéo aurait pu rajouter de la place.



La connectique interne est chargée, la liste est vaste et longue, mais nous remarquons la présence d'un connecteur pour port USB 3.1 Gen2 Type-C et des branchements aRGB, la carte est s'illumine par l'arrière, restant discret et rajoutant une ambiance colorée dans le boîtier sans vous brûler les yeux. Dernier point, nous n'avons que 2 ports M.2 dédiés au stockage, ce qui est logique pour une carte ATX standard en Z390.
