• Descriptif de la carte

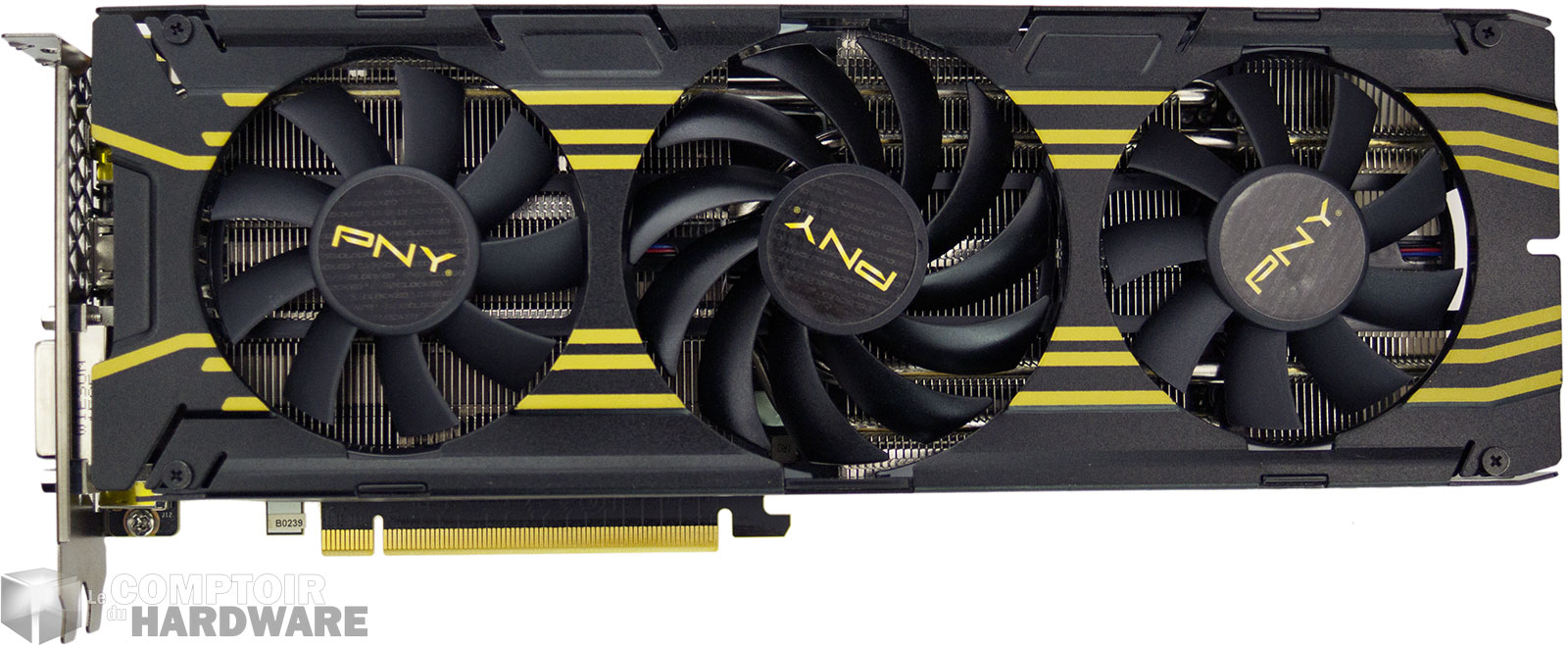

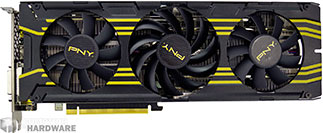

Si PNY n'est pas la société à laquelle on pense en premier lorsque l'on évoque les cartes du caméléon, il n'en reste pas moins un des acteurs les plus importants puisque fournisseur des Quadro mais aussi disposant de volumes de vente conséquents. Généralement cantonnées au design de référence, ses réalisations se trouvent régulièrement parmi les mieux placées financièrement parlant, ceci expliquant probablement le point précité. Pour autant, le constructeur propose depuis quelques temps des déclinaisons s'émancipant, à l'image de cette GTX 980 Ti XLR8 (prononcer accelerate) OC. Comme son nom le laisse deviner, il s'agit d'un modèle overclocké par défaut, PNY utilise pour cela son refroidisseur maison qui s'appuie sur 2 ventilateurs axiaux de 75 mm à 9 pales et un troisième de 85 mm disposant de 11 pâles.

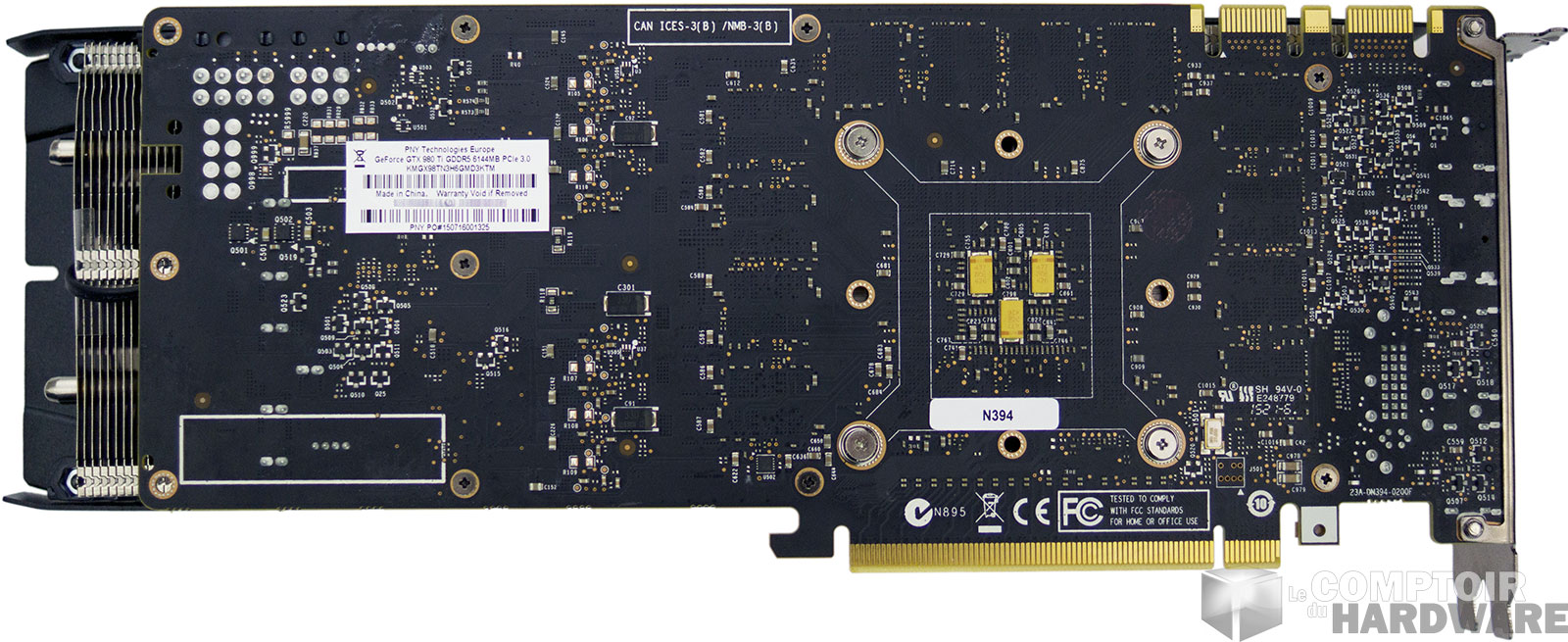

La carte arborant un noir rehaussé de touches jaunes est très longue puisque mesurant 30,2 cm du fait de son dissipateur "débordant" à l'extrémité du PCB. Par contre et contrairement à certaines concurrentes, l'XLR8 ne dépasse que légèrement de l'équerre en largeur/hauteur (+0,4 cm). La face arrière n'est cette fois pas recouverte par une backplate. Même si cette dernière ne sert généralement qu'à embellir une carte destinée à être cachée au fond d'un boitier, c'est à notre sens dommage pour une carte personnalisée qui doit compter également sur l'esthétique pour se différencier, même si on pourra y trouver l'avantage d'une meilleur dissipation, l'air chaud n'étant plus "emprisonné" sous la plaque arrière. La carte  accuse 845 g à la pesée, soit une valeur tout à fait contenue pour cette gamme !



PNY GTX 980 Ti XLR8 OC face avant [cliquer pour agrandir]PNY GTX 980 Ti XLR8 OC face arrière [cliquer pour agrandir]

PNY GTX 980 Ti XLR8 OC, face avant et arrière - Cliquer pour agrandir

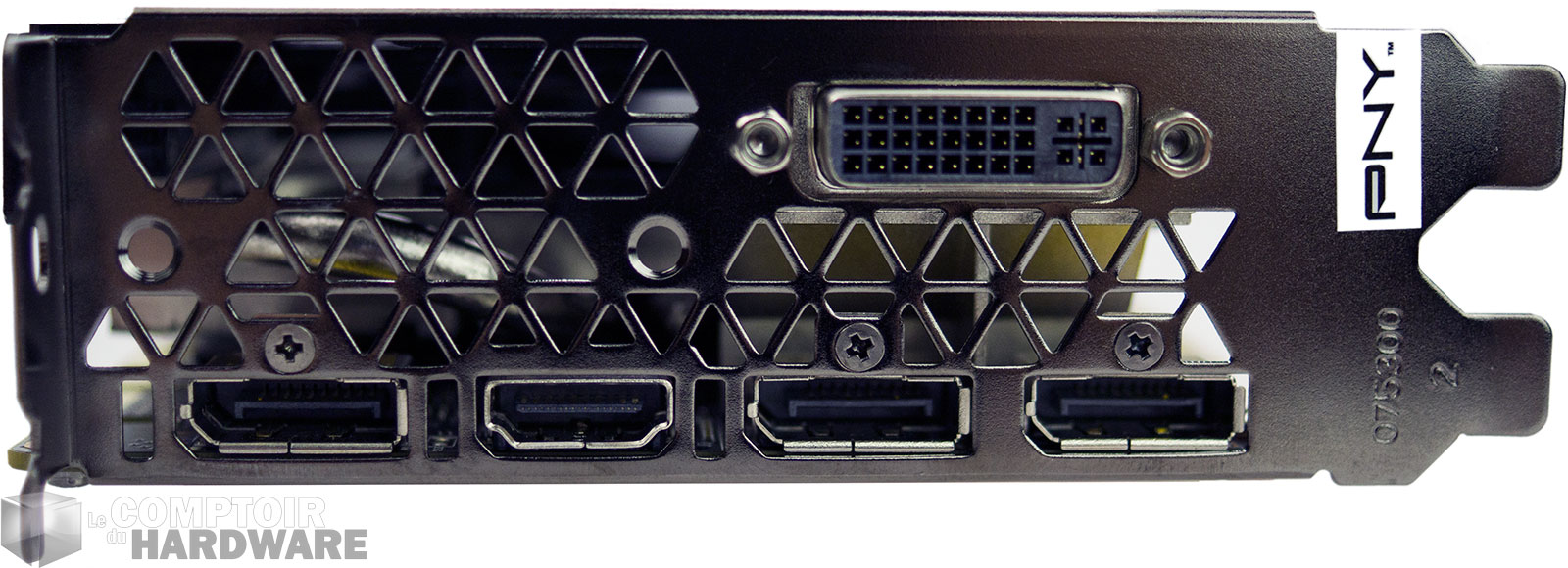

Le panel de connexion vidéo ne se différencie pas du modèle de référence, on y retrouve donc les mêmes découpes servant à l'expulsion de l'air chaud, sans réel intérêt dans le cas de ventilateurs axiaux comme ici. Pour ce qui est de la connectique à proprement parler, les 3 connecteurs Display Port 1.2 et l'unique HDMI 2.0 sont bien entendu toujours présents en compagnie du port DVI-I. Notons pour finir que le radiateur ne dépasse pas de la seconde équerre, il s'agit donc d'une carte véritablement dual slot.

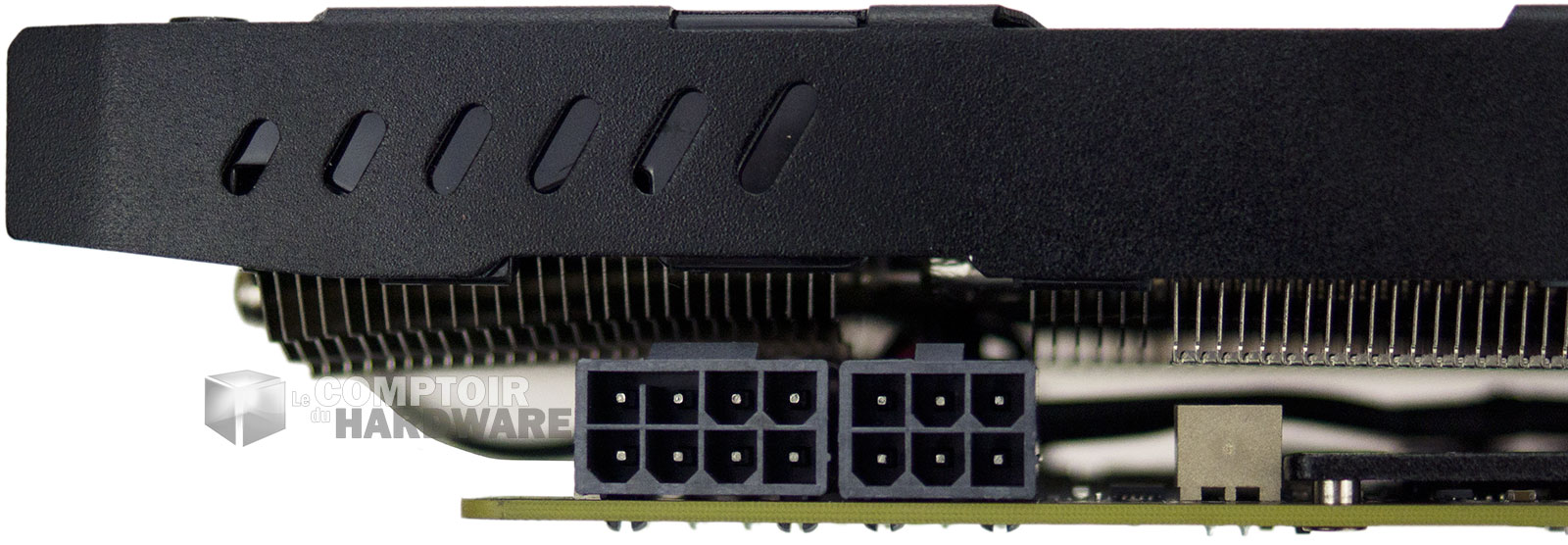

PNY GTX 980 Ti XLR8 OC connecteurs vidéo [cliquer pour agrandir]PNY GTX 980 Ti XLR8 OC connecteurs d'alimentation [cliquer pour agrandir]

Connecteurs vidéo et alimentation - Cliquer pour agrandir

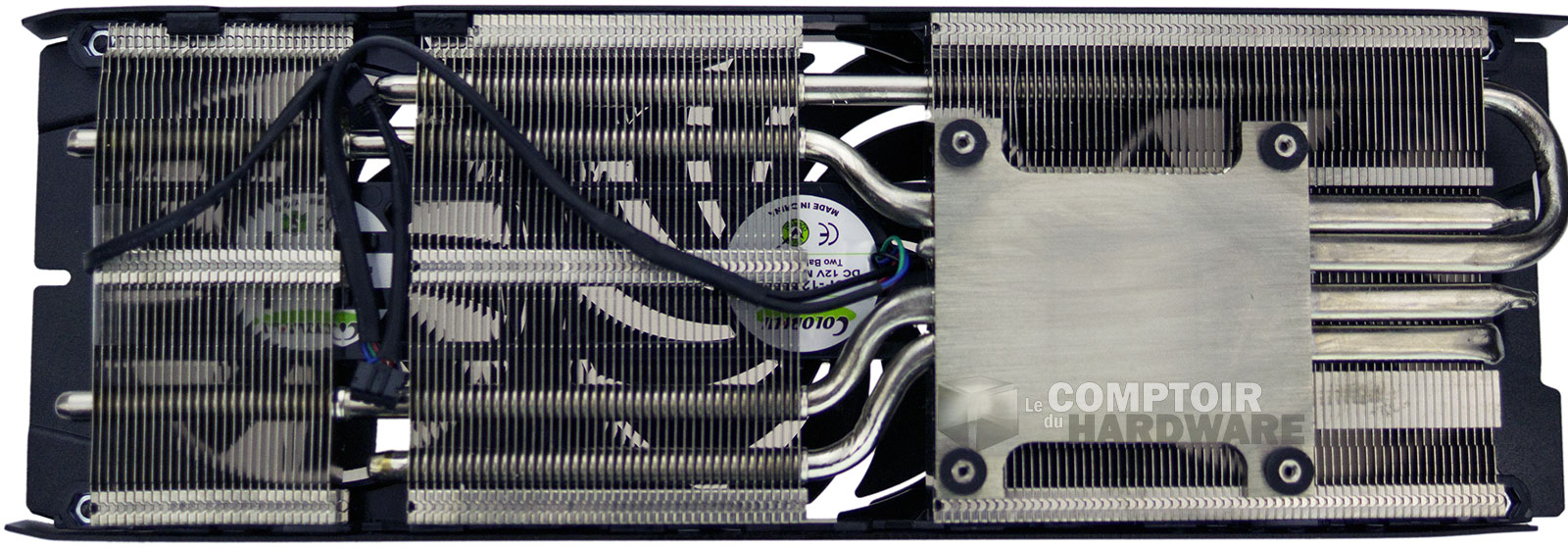

Le refroidisseur est constitué d'une base en aluminium surplombée par 4 caloducs chargés de diffuser la chaleur produite par le GPU au travers des nombreuses ailettes en aluminium. Le souffle en provenance des 3 ventilateurs se charge de dissiper tout cela. La mémoire et les composants sensibles de l'étage d'alimentation disposent de leur propre dissipateur, en fait une banale pièce métallique peinte en noir que la carte dénudée laisse apparaitre, tout comme le PCB noir au design de référence.

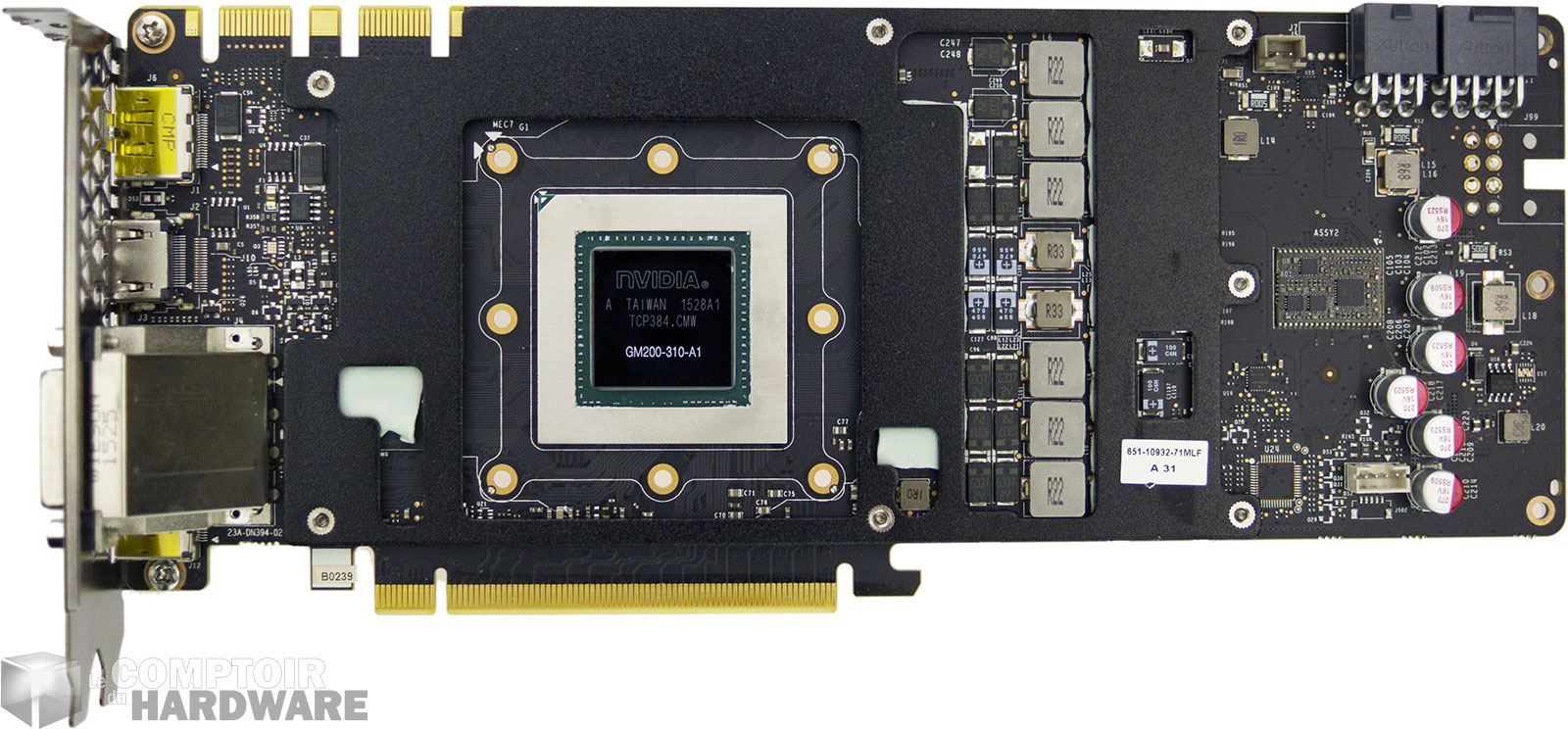

PNY GTX 980 Ti XLR8 OC radiateur [cliquer pour agrandir]PNY GTX 980 Ti XLR8 OC carte nue [cliquer pour agrandir]

Refroidisseur et carte nue - Cliquer pour agrandir

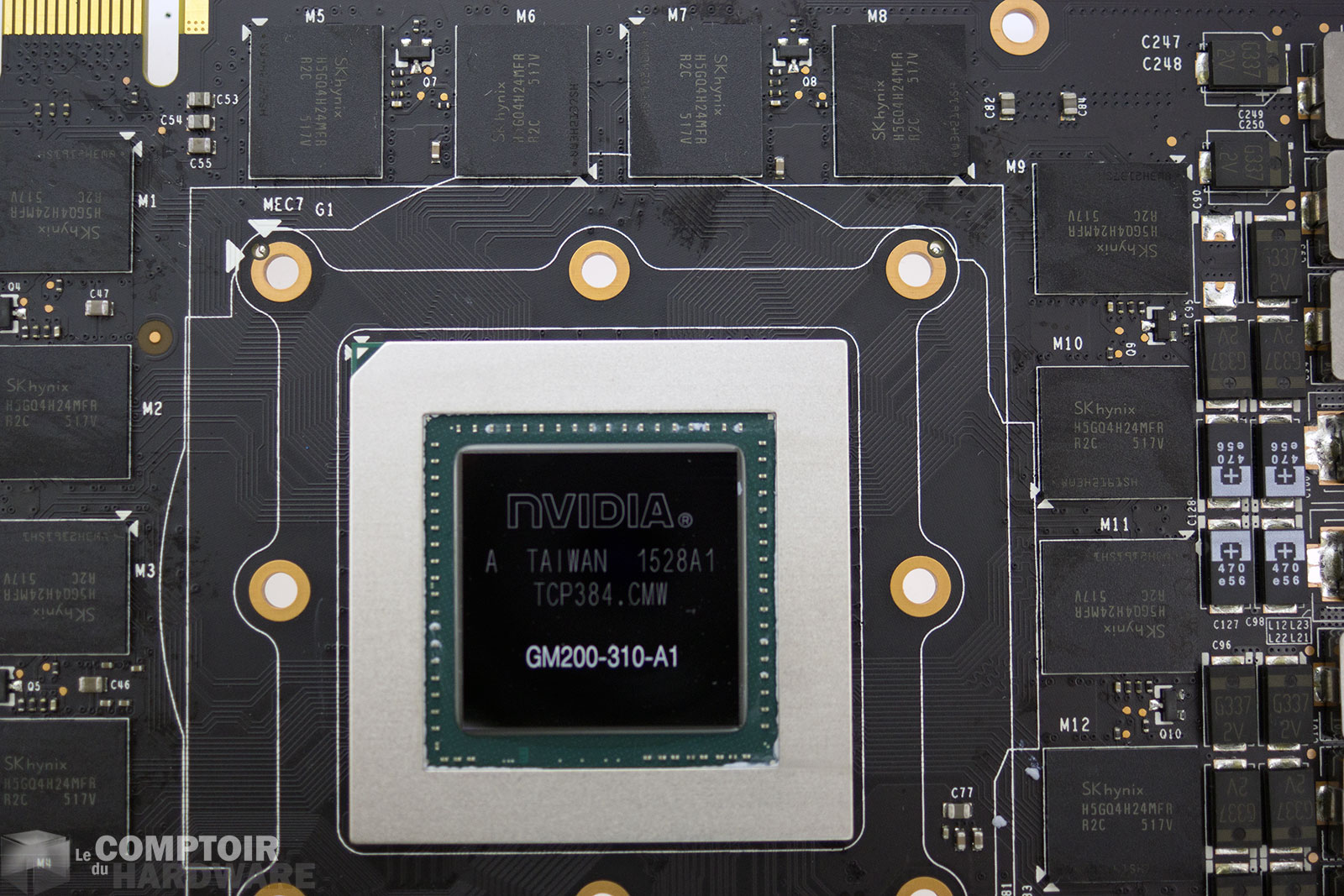

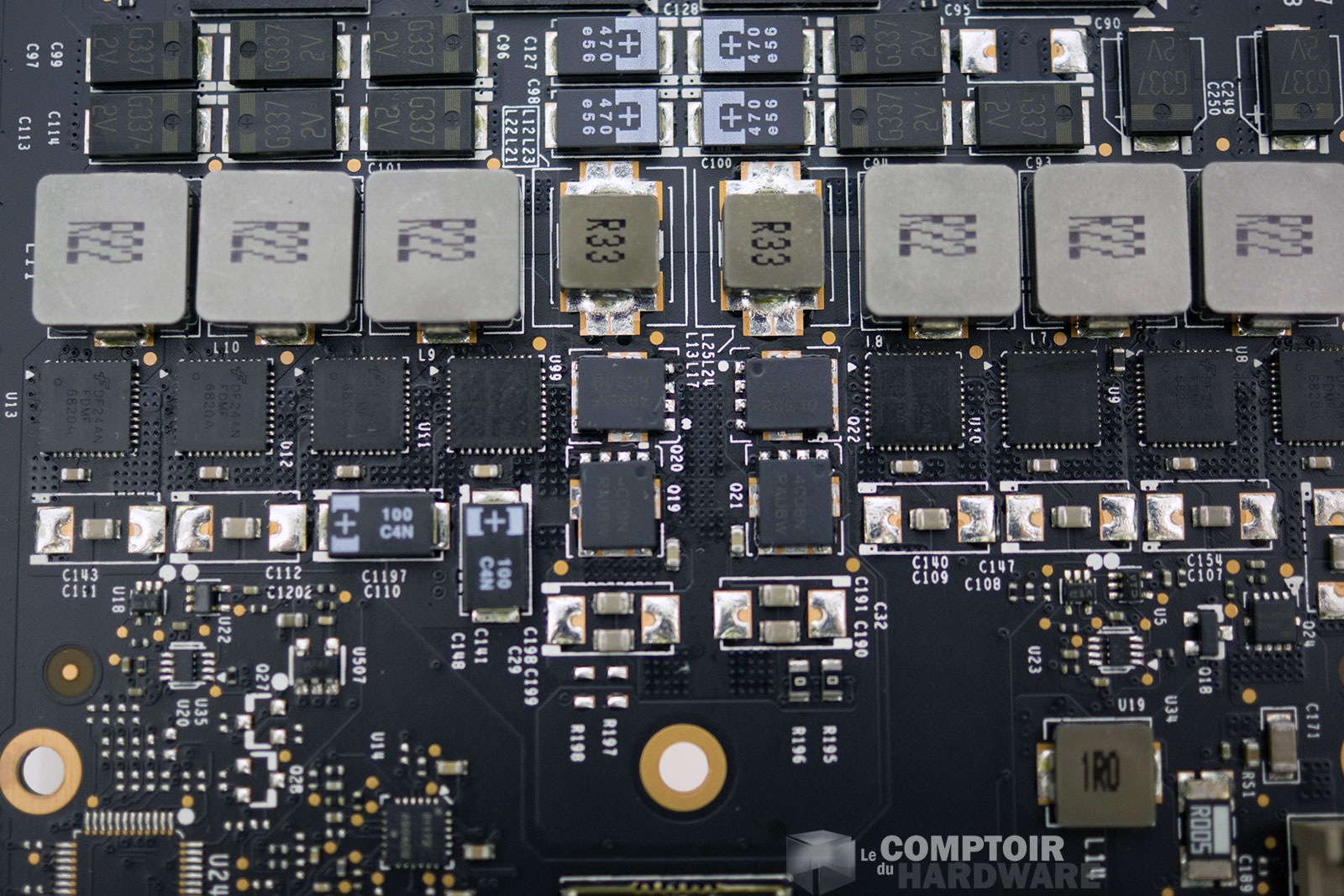

Le GPU est bien sûr un GM200-310, 980 Ti oblige, il est entouré des 12 puces mémoires d'origine Hynix certifiées 7 Gbps et constituant les 6 Go embarqués. L'étage d'alimentation reprend le design concocté par NVIDIA qui dispose de 6 phases pour le GPU auxquelles s'ajoutent 2 VRM additionnels réservés à la mémoire.



PNY GTX 980 Ti XLR8 OC GPU & GDDR5 [cliquer pour agrandir]PNY GTX 980 Ti XLR8 OC étage d'alimentation [cliquer pour agrandir]

GPU, mémoire et étage d'alimentation - Cliquer pour agrandir

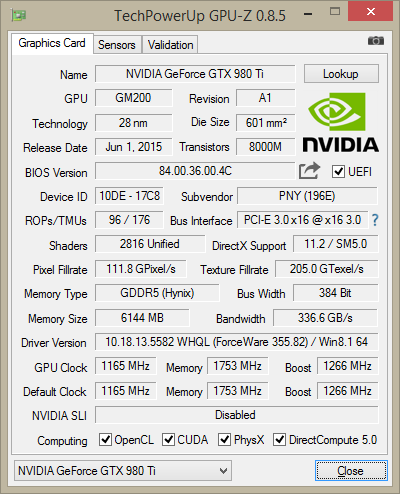

Continuons la description de notre carte au travers de GPU-Z : la puce ne dispose que de 2816 unités de calcul activées sur les 3072 qu'elle comprend, les TMU suivant la même déflation 192 → 176. Les 6 Go de GDDR5 sont bien adressés en 384-bit et cadencés à 1753 MHz conformément aux spécifications du caméléon. PNY a par contre ajouté 165 MHz au compteur du GPU (+16.5%) et le Boost minimum garanti suit à +190 MHz, cette valeur étant bien souvent dépassée comme nous allons à nouveau le constater plus bas.



PNY GTX 980 Ti XLR8 OC GPU-Z

GPU-Z  PNY GTX 980 Ti XLR8 OC, caractéristiques et fréquences

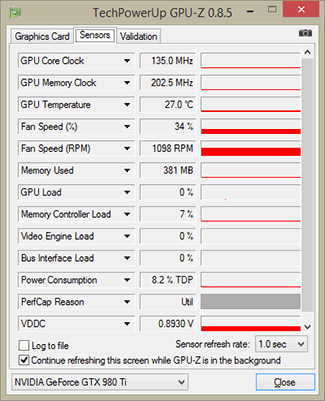

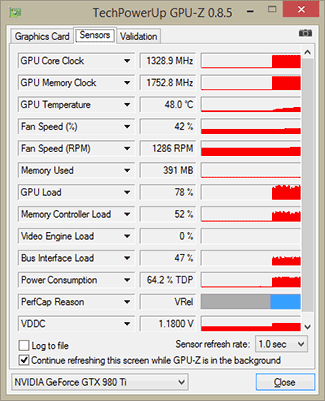

Au repos, la fréquence GPU est celle par défaut des GeFORCE, à savoir 135 MHz pour le GPU, la mémoire se stabilisant de son côté à 202 MHz. En charge, la carte atteint 1329 MHz, bien que cette fréquence ne soit pas maintenue en toutes circonstances (cf. page suivante).



PNY GTX 980 Ti XLR8 OC fréquences au reposPNY GTX 980 Ti XLR8 OC fréquences en charge

Fréquences au repos et en charge



C'est tout pour la description de notre PNY GTX 980 Ti XLR8 OC, voyons page suivante les prestations de son refroidisseur.
