• Présentation

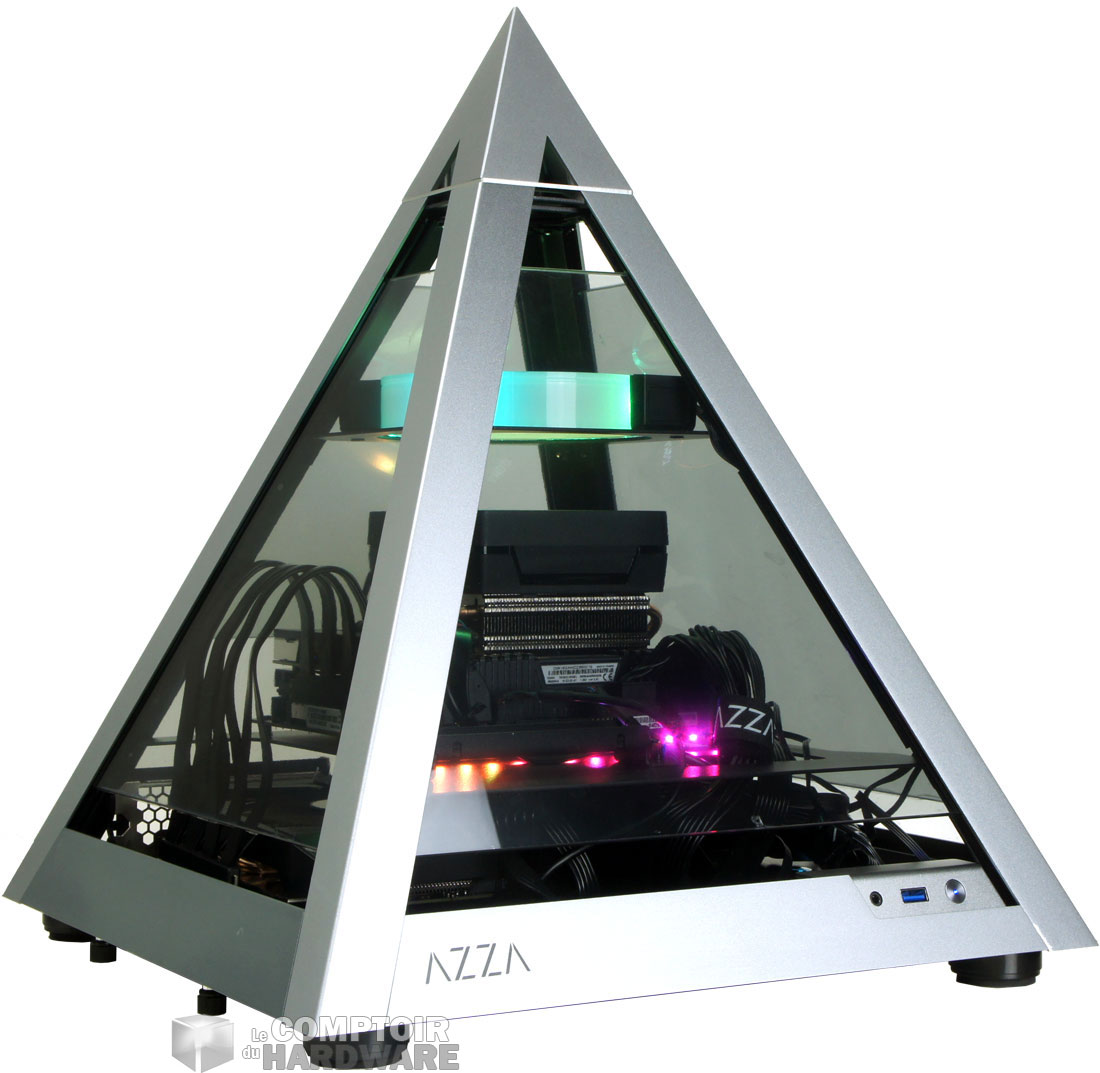

La Pyramid mini 806 d'Azza [cliquer pour agrandir]Vue d'une autre face du Pyramid Mini 806 [cliquer pour agrandir]

Le Pyramid Mini 806 de chez Azza



Azza Pyramid Mini 806
Couleur Gris
Famille Mini tour
Dimensions 435 x 268 x 268 (HxLxP en mm)
Poids

6.3 kg

Matériaux Acier et verre trempé
Formats de carte mère Mini ITX
Baies 5,25" na !
Baies 3,5" même pas
Baies 2,5" 2
Restrictions

CPU :  85 mm

GPU : 280 mm

PSU : SFX uniquement

Connectique en façade 1 x USB 3.0 Type-A /Jack audio
Ventilation

1 x 120 mm 1800 tpm

Prix officiel

265 €

Garantie 2 ans

En sortant le boîtier de son carton, nous comprenons sans mal d'où vient son nom. L'ensemble fait 435 mm de hauteur et 268 mm de côté. L'apothème est de 455 mm et avec toutes ces données, nous ne trouvons aucun lien avec le nombre Pi, le nombre d'or ou un quelconque relevé stellaire à un instant T de notre histoire.

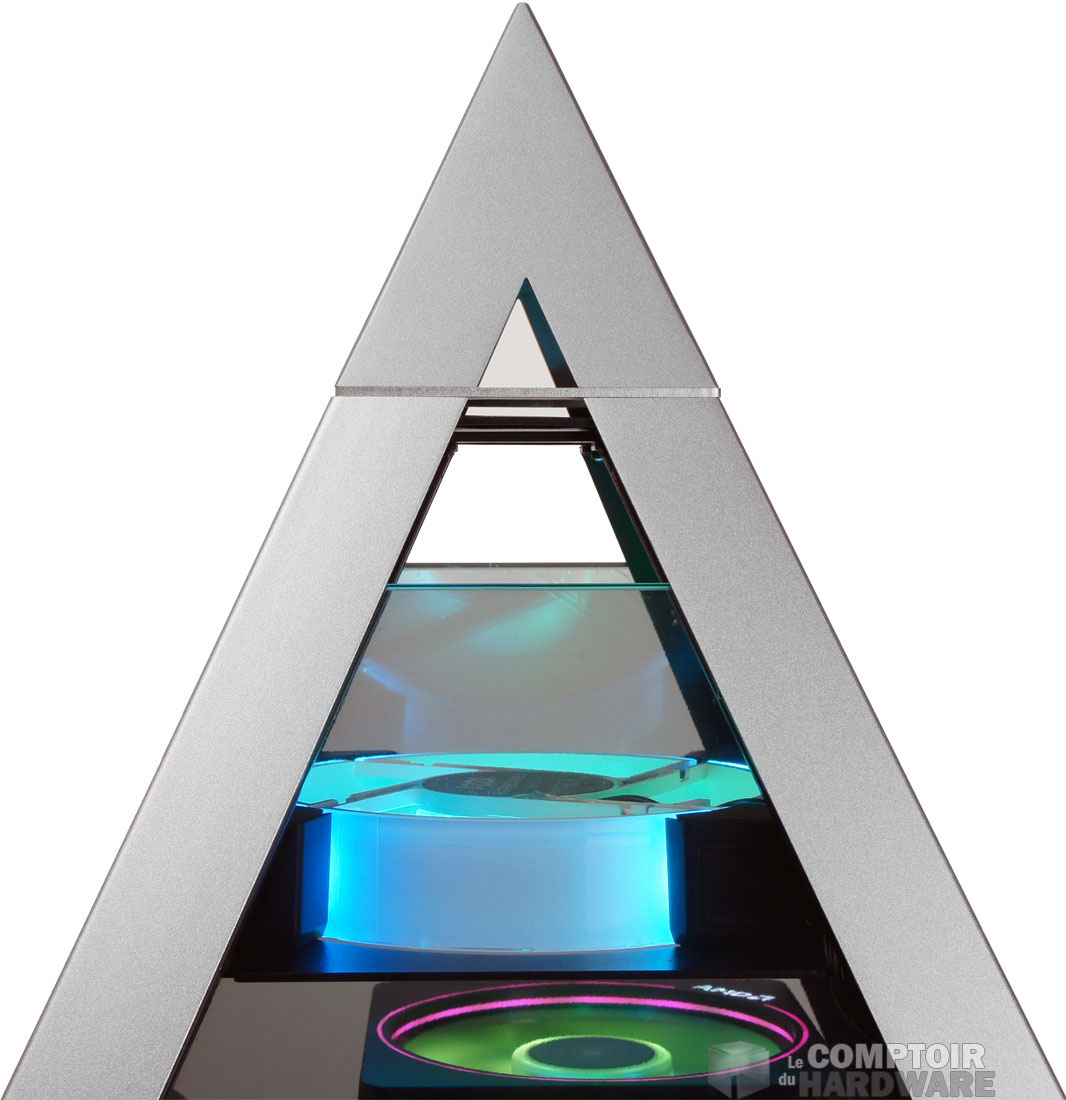

Le haut de la pyramide, avec son ventilo et son évacuation [cliquer pour agrandir]



Le Pyramid Mini 806 est fait d'aluminium, d'acier et de verre trempé, le calcaire et le granite d'Assouan n'étant pas les matériaux les plus adaptés dans ce cas. L'ensemble pèse tout de même 6,3 kg malgré la taille réduite.

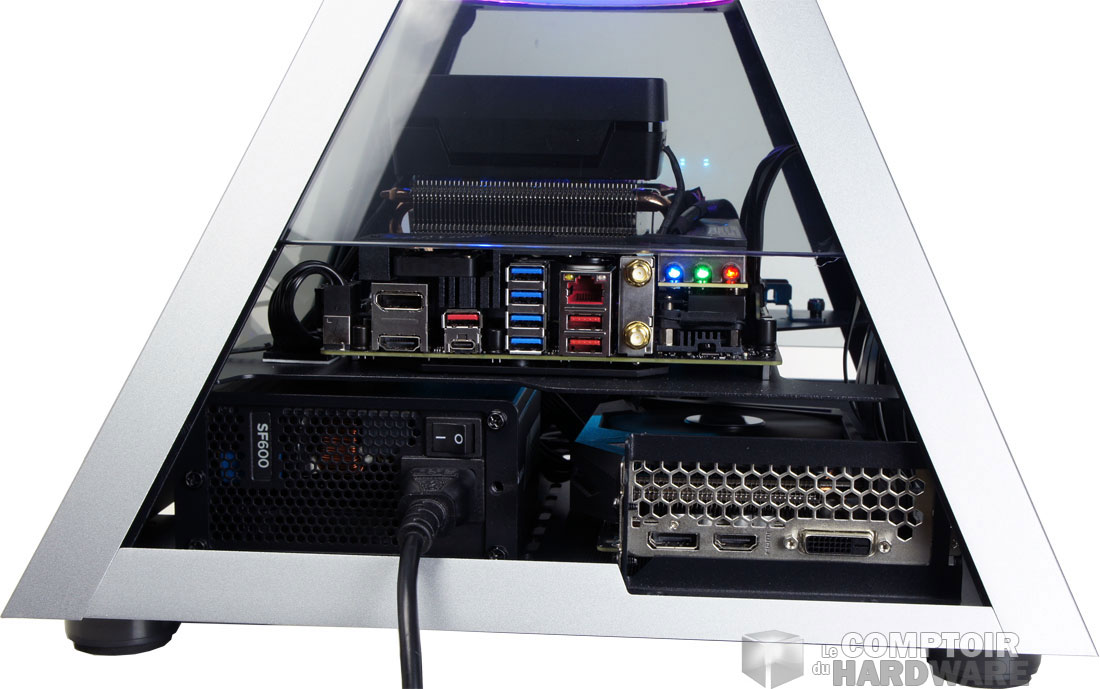

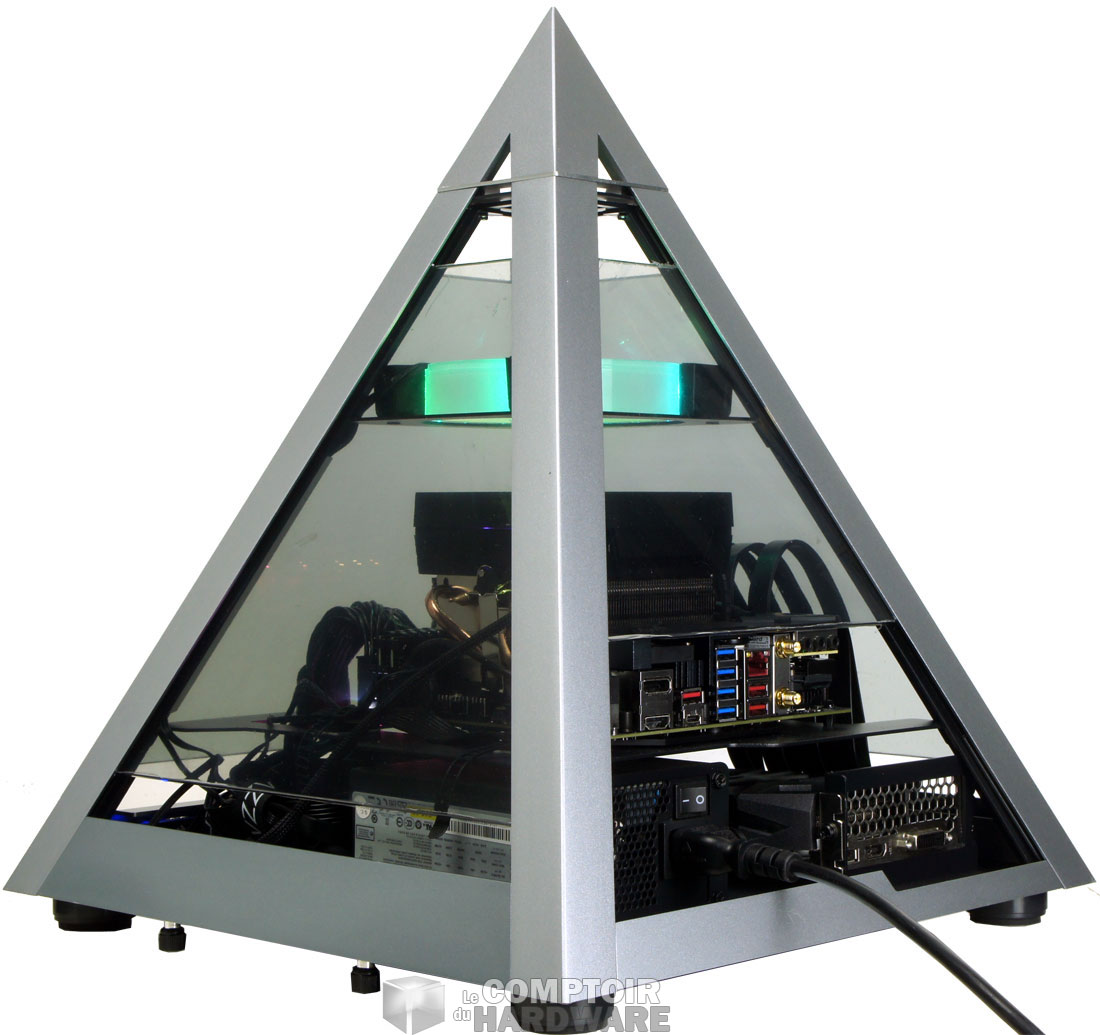

La partie arrière avec l'alimentation, la connectique de la carte mère et le GPU [cliquer pour agrandir]En faisant le tour du Pyramid Mini 806, nous découvrons ses secrets, qui n'en sont pas puisque tout est à vue. D'un côté il y a le logo Azza flanqué à côté du front panel. La connectique externe est réduite au strict minimum, avec un port USB 3.1 Gen 1 et un port Mini Jack 4 pôles. Le bouton de mise sous tension dispose d'une DEL d'activité en son centre.



Les panneaux de verre ne courent pas jusqu'à la base de la pyramide. Il subsiste quelques ouvertures qui servent à aérer l'intérieur. Sur ce qui s'apparente à l'arrière, nous découvrons un espace plus ajouré qui permet d'accéder à l'I/O shield de la carte mère, aux connecteurs de la carte graphique et au bloc d'alimentation.

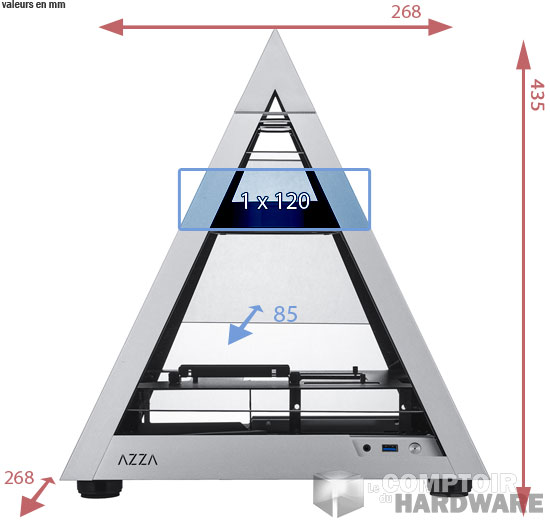

pyramid mini 806 dimensions



Alain Terieur

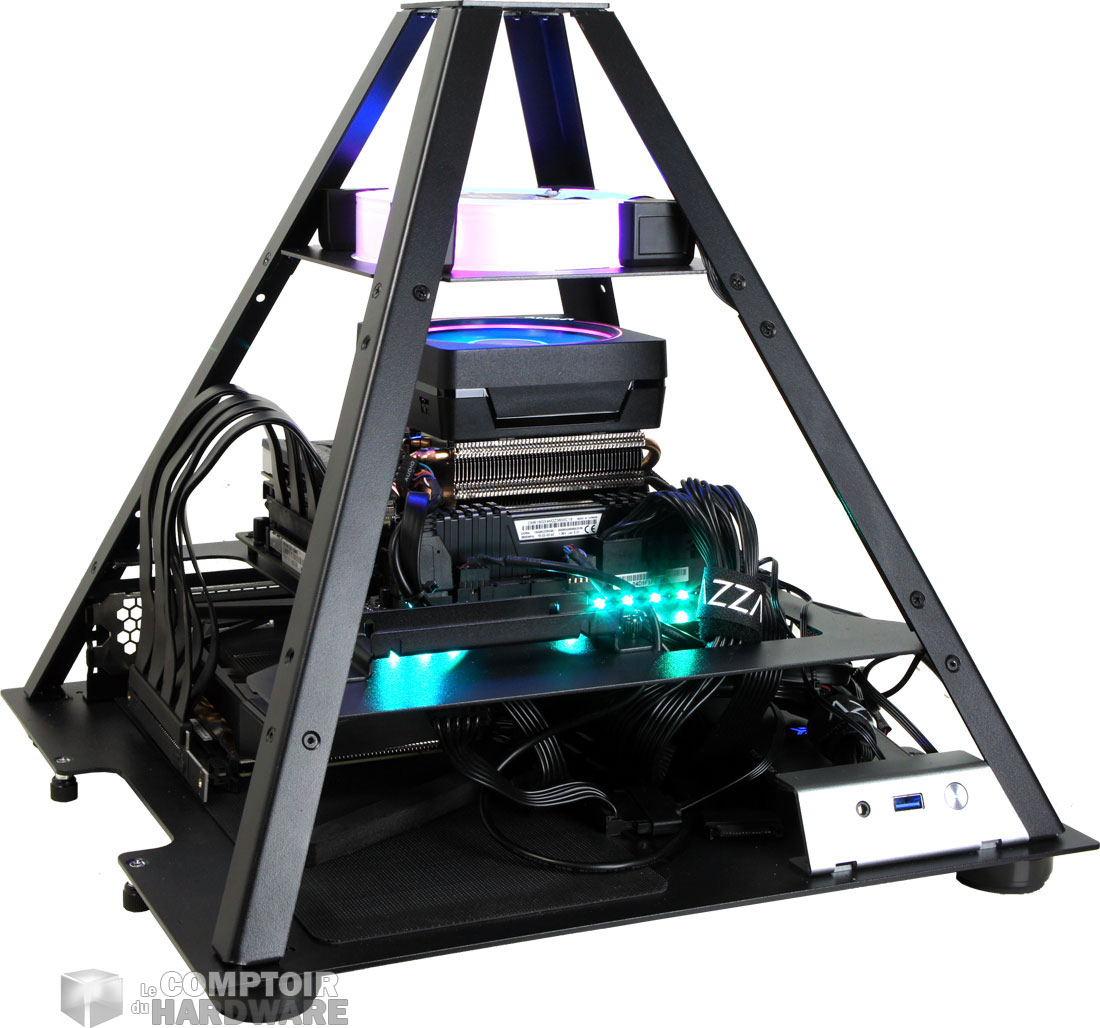

Le châssis nu du Pyramid Mini 806 [cliquer pour agrandir]

Le châssis sans sa coque d'alu et de verre

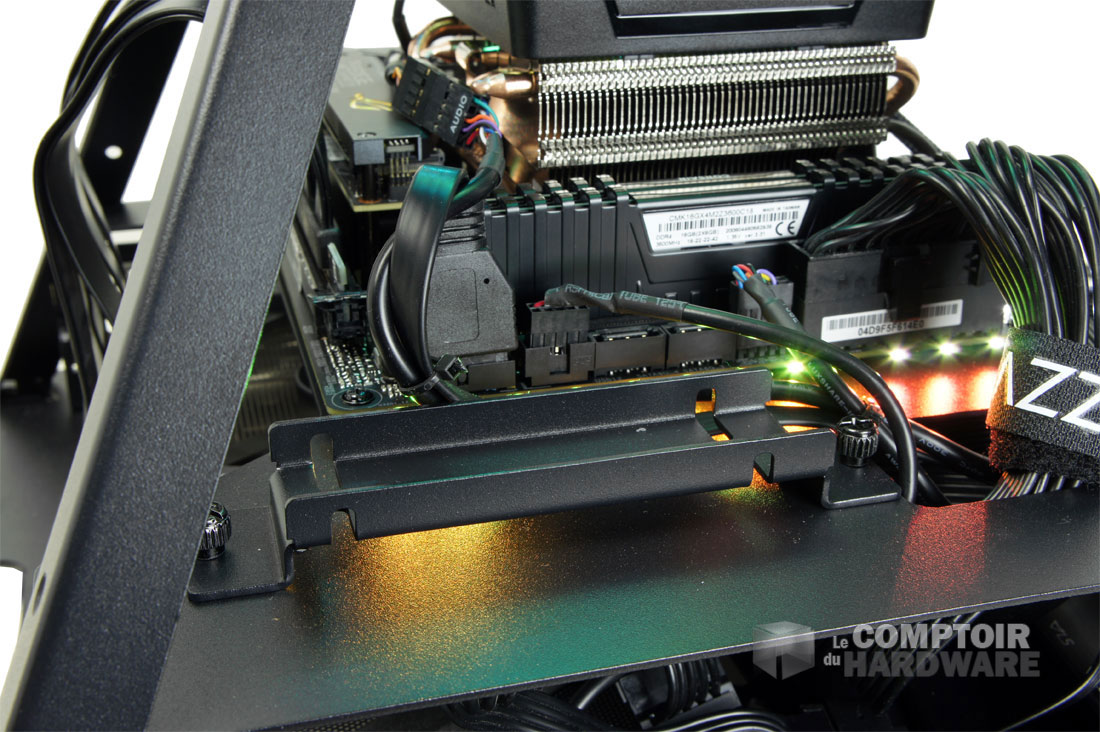

Le support 2.5 [cliquer pour agrandir]

Pour accéder à l'intérieur de la pyramide, aucune profanation n'est nécessaire. Il vous suffit de dévisser les quatre vis placées sous le boîtier pour libérer la carcasse en acier de son capot de verre et d'aluminium.


L'intérieur, comme par hasard, est composé de trois étages. Au sommet, là où se situerait la chambre du roi, se trouve le point le plus lumineux de l'essemble : le ventilateur RGB. Il s'agit d'un Hurracan II Digital RGB de 120 mm, placé en extraction. Il tournera entre 1000 et 1800 tpm, et brassera jusqu'à 78,3 m3 d'air par heure. Le sommet est ouvert pour permettre à l'air brassé de s'évacuer.

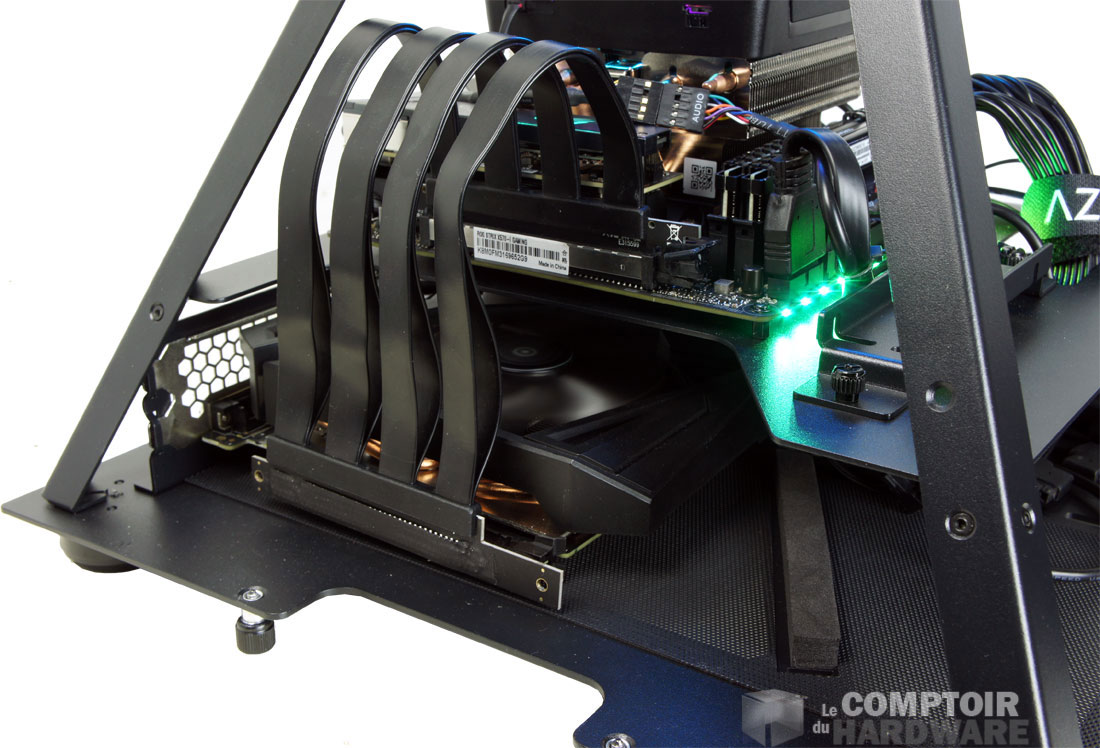

La carte graphique en place et connectée [cliquer pour agrandir]En dessous, au niveau de la chambre de la reine, nous avons le plateau de carte mère, qui supporte les modèles au format Mini ITX uniquement. Sur ce plateau se trouve également un support pour deux SSD et ce sera tout.



Au fond, dans la chambre basse il reste la place du bloc d'alimentation, mais uniquement pour un modèle SFX, pas plus. Le GPU est également couché là, à l'horizontale. Il faudra utiliser le riser PCIe livré pour le connecter sur son emplacement plus haut.



• Le montage

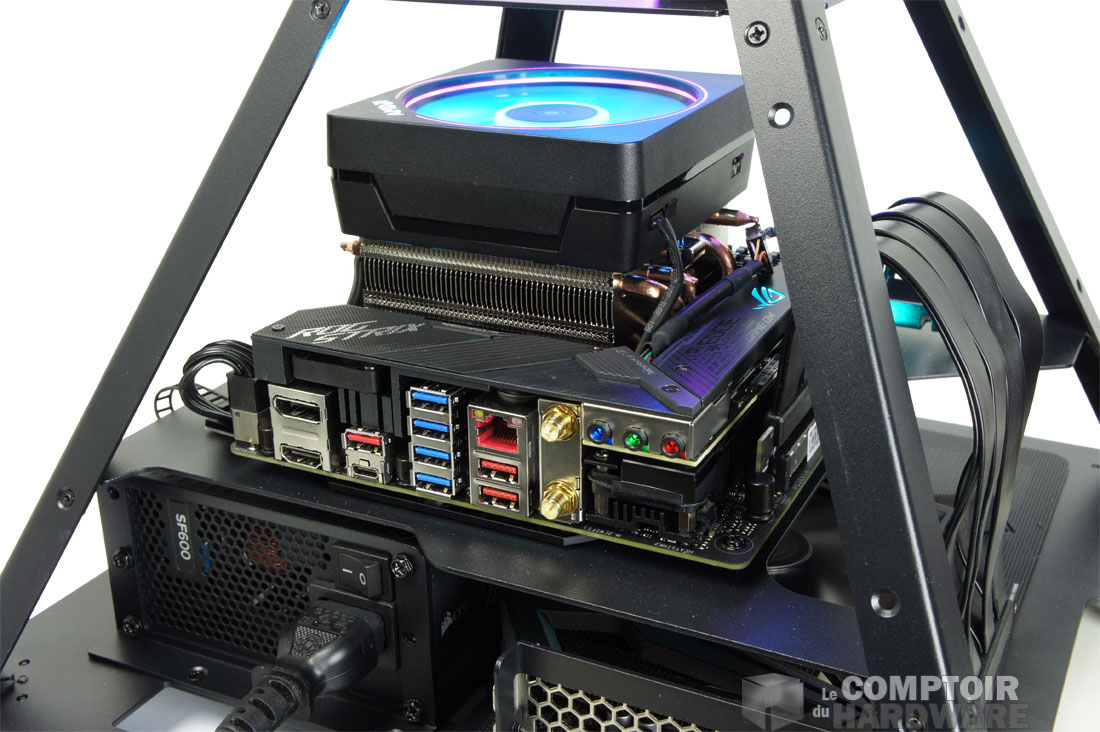

La carte mère sur le plateau [cliquer pour agrandir]La manipulation la plus difficile dans le montage sera l'ouverture et l'extraction du plateau de carte mère, c'est dire si l'installation est simple finalement. La carte mère trouve naturellement sa place, la fixation est simple. Attention à la hauteur du dissipateur qui ne doit pas excéder les 85 mm. La position de la carte graphique est atypique, elle aura le ventilateur en l'air. Le connecteur est sur l'extérieur et permet de placer facilement le riser. Ensuite il ne reste qu'à connecter vos composants et il vous faudra peut-être une petite main pour cela. L'agencement du câble est ensuite assez simple. Les ouvertures sont suffisantes pour tout passer et la marque livre de quoi fixer ce qui traîne à l'étage.



Le boîtier impose quelques contraintes. Nous avons vu la hauteur du ventirad qui ne doit pas excéder les 85 mm de hauteur et le bloc d'alimentation au format SFX exclusivement. Pour la carte graphique, il faut se limiter à 280 mm sur deux slots, autant dire qu'il y a de quoi faire ici.



Le prix du boîtier est de l'ordre de 300 €. Nous le trouvons chez Alternate à 264 € hors frais de port. Chez Amazon il est autour de 330 €. Voilà, pour le blabla. On vous présente la nouvelle configuration et les résultats.
