• KFA² GTX 1050 OC LP

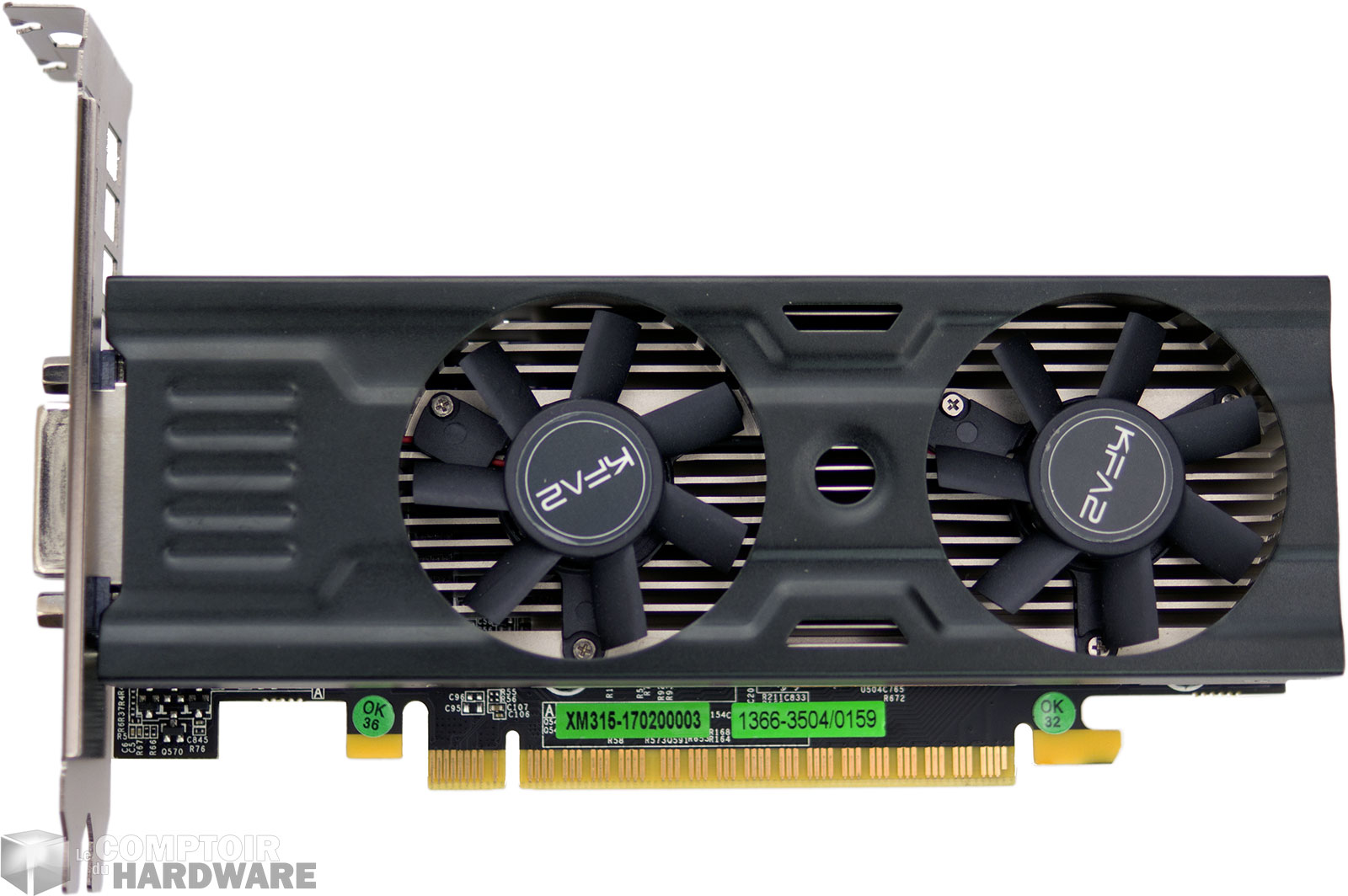

KFA² nous a de son côté fait parvenir pour ce test une GTX 1050 OC LP. La désignation annonce tout de suite la couleur, on a affaire à une GTX 1050 non seulement overclockée mais aussi Low Profile. Voyons cela : LP oblige, la carte n’utilise que la moitié de la hauteur des équerres, elle se pare d'un carter métallique noir encadrant deux ventilateurs axiaux de 45 mm. Elle n'est pas bien longue non plus puisque se limitant à 17 cm entre l'équerre de fixation et le bout du PCB aligné sur le refroidisseur. Elle s'avère en revanche un peu plus lourde que sa comparse du jour puisque nous relevons 392 grammes sur la balance. La face arrière laisse apparaître le PCB nu, lui aussi intégralement noir qui est la norme actuelle pour les cartes graphiques (et beaucoup plus seyant que le vert d'il y a quelques années !).

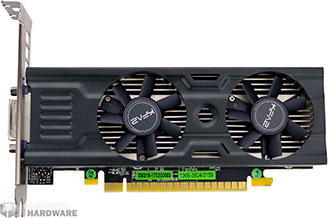

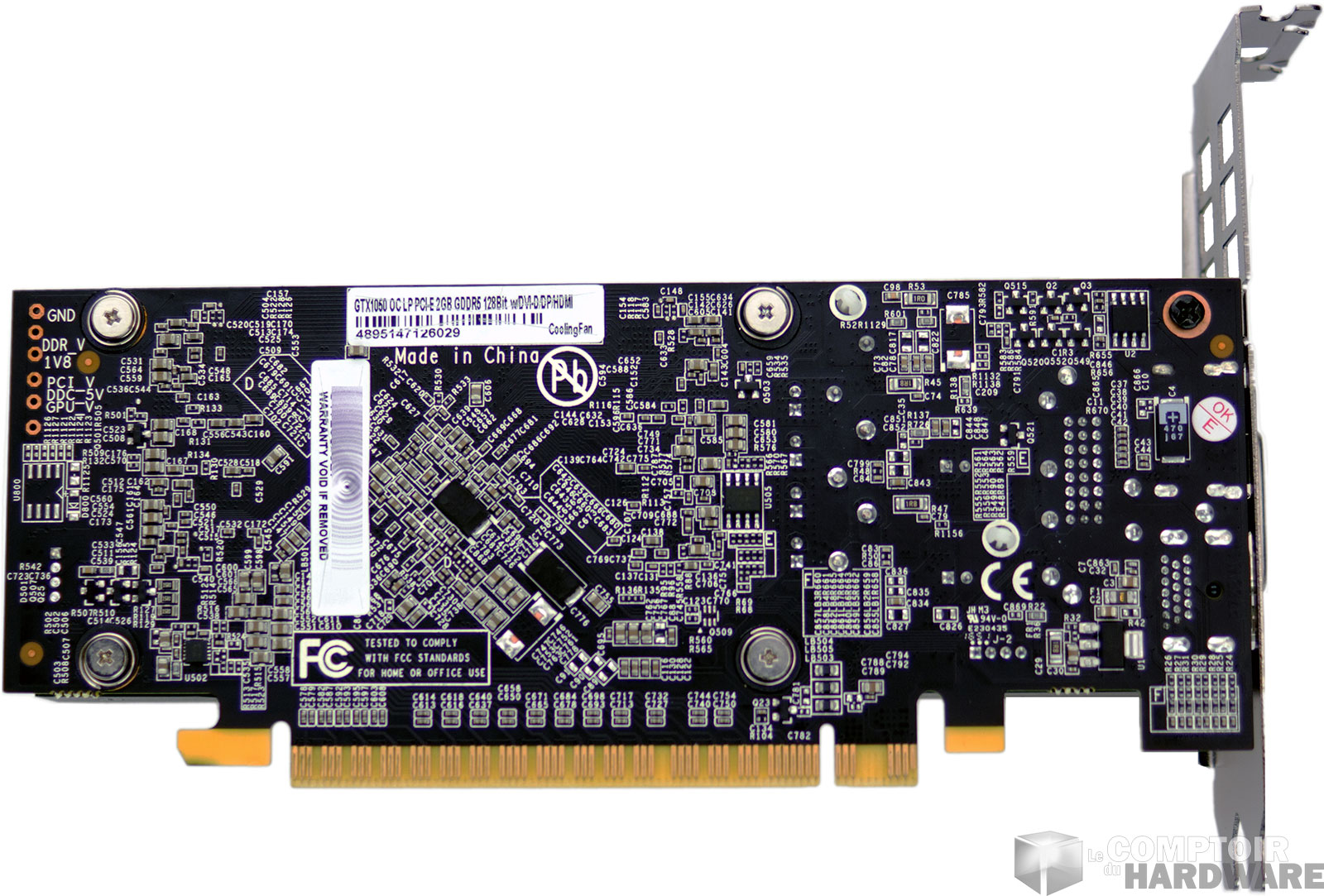

KFA² GTX 1050 OC LP face avant [cliquer pour agrandir]KFA² GTX 1050 OC LP face arrière [cliquer pour agrandir]

KFA² GTX 1050 OC LP - faces avant et arrière

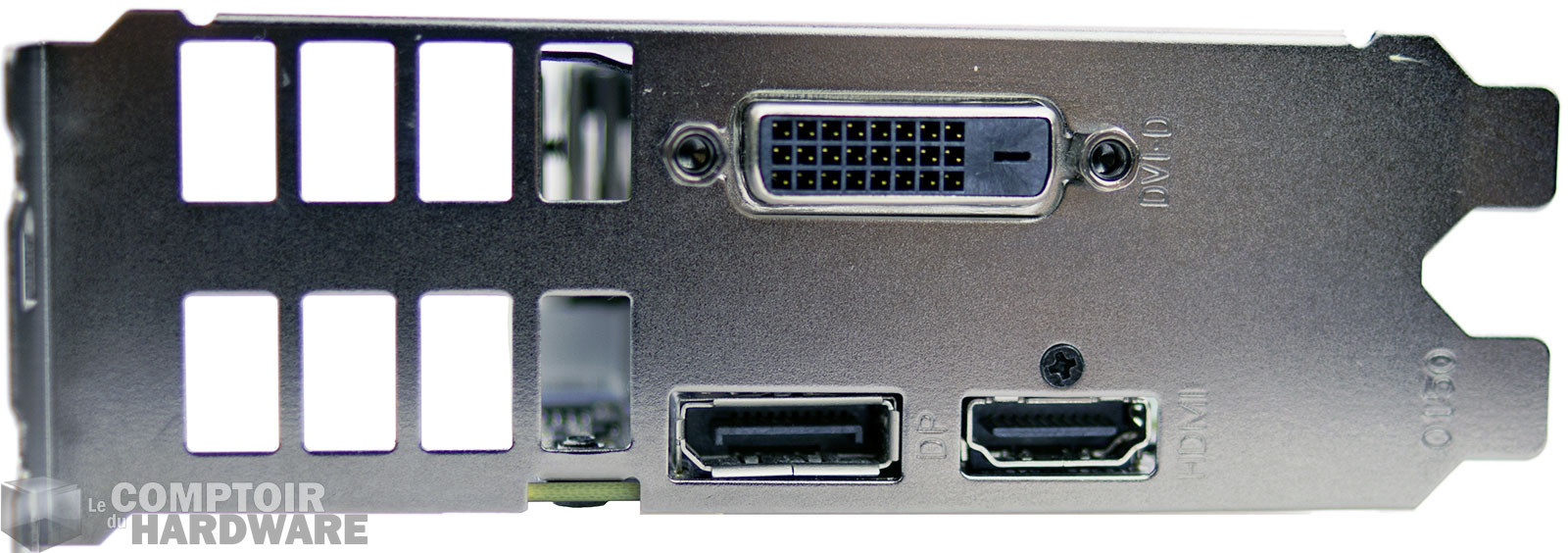

La carte emploie 2 slots pour sa fixation, la partie non utilisée étant largement ajourée. Le panel de connexion est identique aux autres GTX 1050 puisque composé d'un HDMI 2.0b et d'un Display Port (jusqu'à 1.4 Ready) nécessaire pour profiter du HDR en 4K, ainsi que d'un DVI-D Dual Link. Inclus dans la boîte, une équerre demi-format pour utilisation dans les boîtiers adaptés.

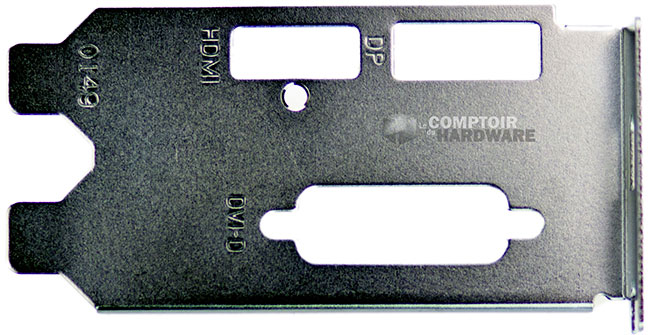

KFA² GTX 1050 OC LP connecteurs vidéo [cliquer pour agrandir]KFA² GTX 1050 OC LP équerre demi format [cliquer pour agrandir]

Connectique et équerre demi-format



Cette KFA², à l'instar de l'autre GTX 1050 du jour, n'a pas besoin d'une alimentation auxiliaire. La vue de côté permet de distinguer très nettement le radiateur plutôt massif sous le carter noir. À nouveau pas la moindre LED à déplorer signaler, l'entrée de gamme jouant moins avec ces dernières pour limiter tout le superflu nuisible à un tarif d'appel !

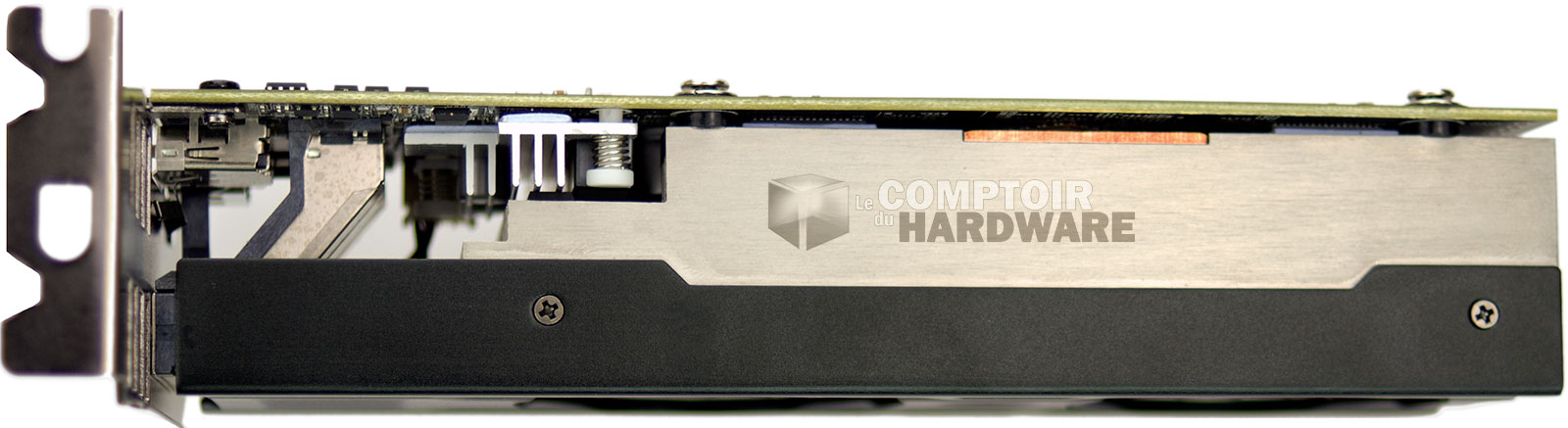

KFA² GTX 1050 OC LP : vue de côté [cliquer pour agrandir]

Vue de côté

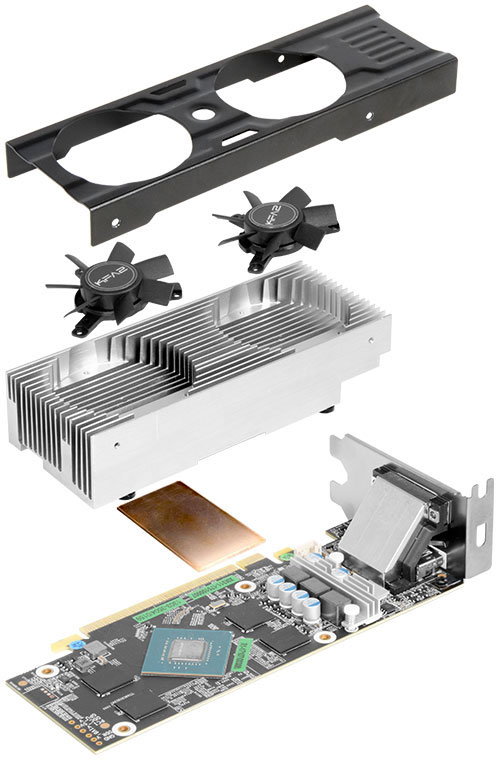

Le radiateur explique l'inflation du poids entre les deux GTX 1050 : on a affaire à un très massif bloc aluminium hérissé d’ailettes avec au centre un large insert en cuivre.



Vue éclatée de la KFA² GTX 1050 OC LP



Vue éclatée de la carte et de son refroidisseur



Les puces mémoire profitent également du dissipateur par le biais de 4 pads thermiques assurant la jonction. Les composants sensibles de l'étage d'alimentation disposent d'un petit radiateur dédié et du flux d'air en provenance d'un ventilateur, puisque KFA² a eu la bonne idée d'échancrer le radiateur principal pour cela. Le ventirad retiré, le PCB très fin se dévoile. Au centre trône un GP107 qui a pivoté à 45° afin de faciliter le routage des pistes. Il est entouré par 4 puces mémoire. L'étage d'alimentation est comme souvent dans cette gamme, déporté du côté des slots de fixation.

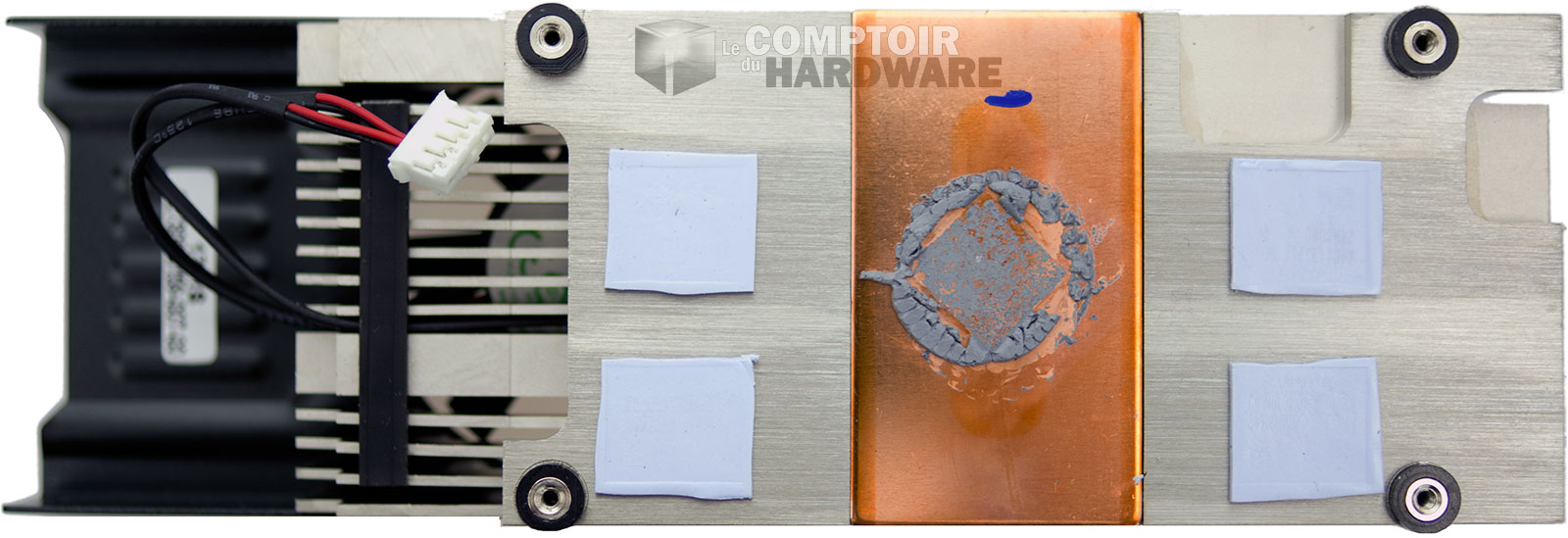

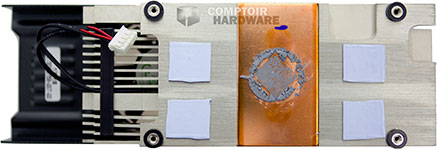

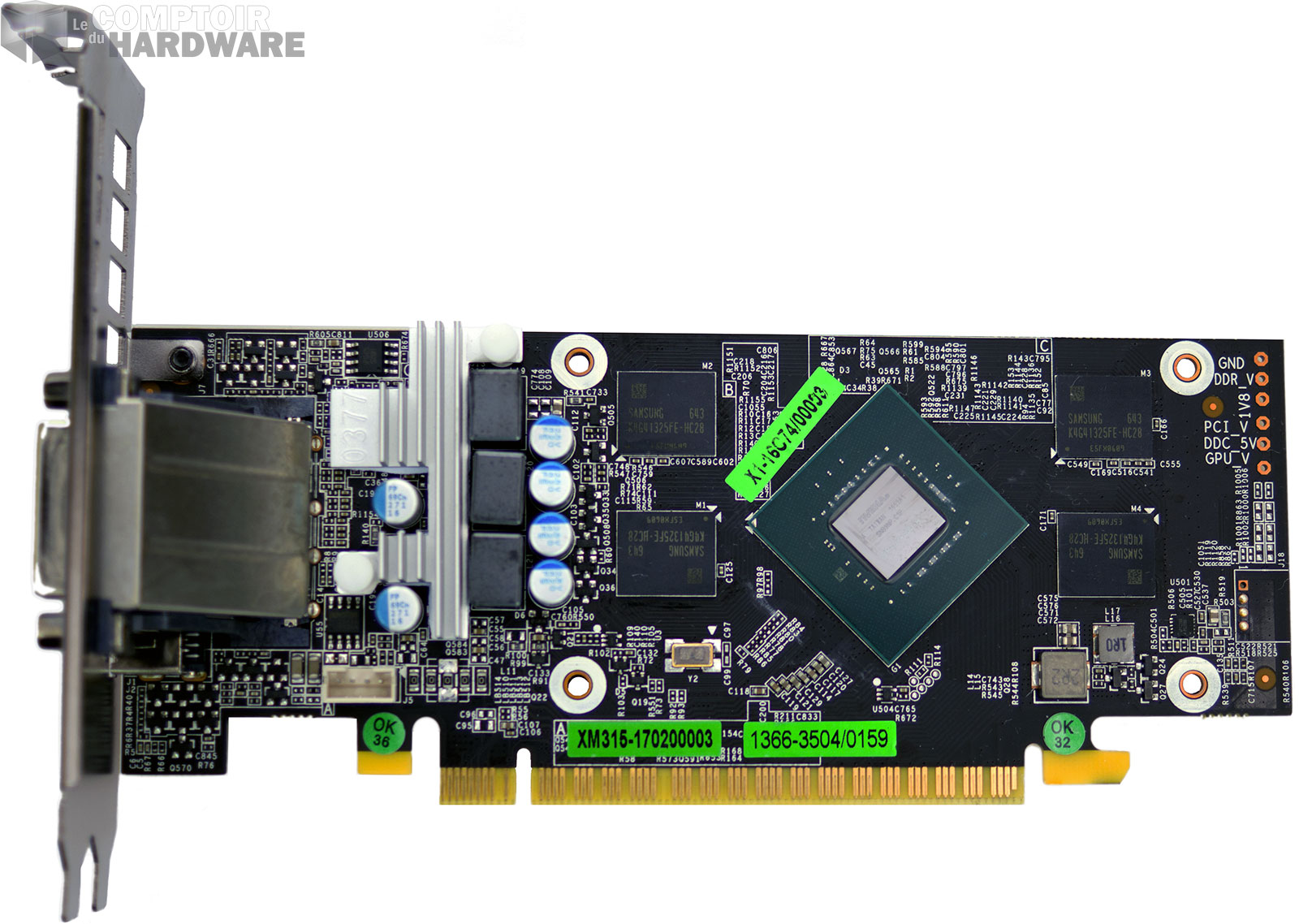

KFA² GTX 1050 OC LP radiateur [cliquer pour agrandir]KFA² GTX 1050 OC LP PCB [cliquer pour agrandir]

Le refroidisseur et le PCB

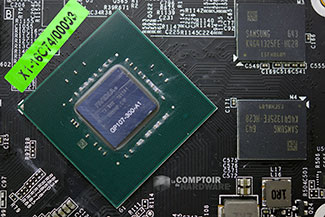

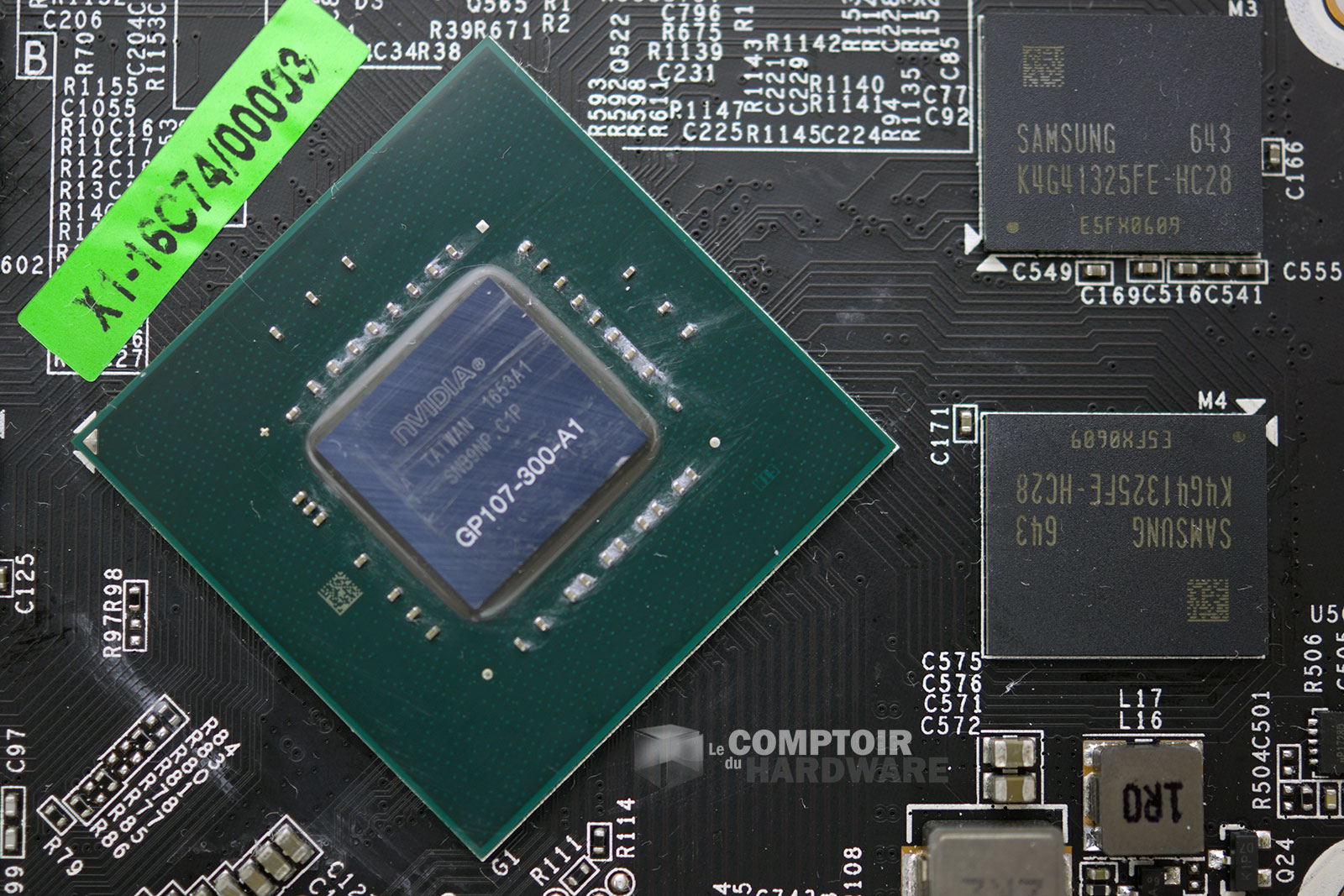

Le GPU est référencé GP107-300-A1, indiquant la puce amputée d'un TPC/SM. Les puces mémoires de 4 Gigabits sont d'origine Samsung et bel et bien certifiées à 7 Gbps cette fois. L'étage d'alimentation, composé de 2 phases pour le GPU plus une dédiée à la mémoire, devrait là aussi remplir son office sans souci notable malgré une relative simplicité, nous vérifierons par le biais de l'imagerie thermique que cela n'est pas au détriment de la température des composants de puissances.

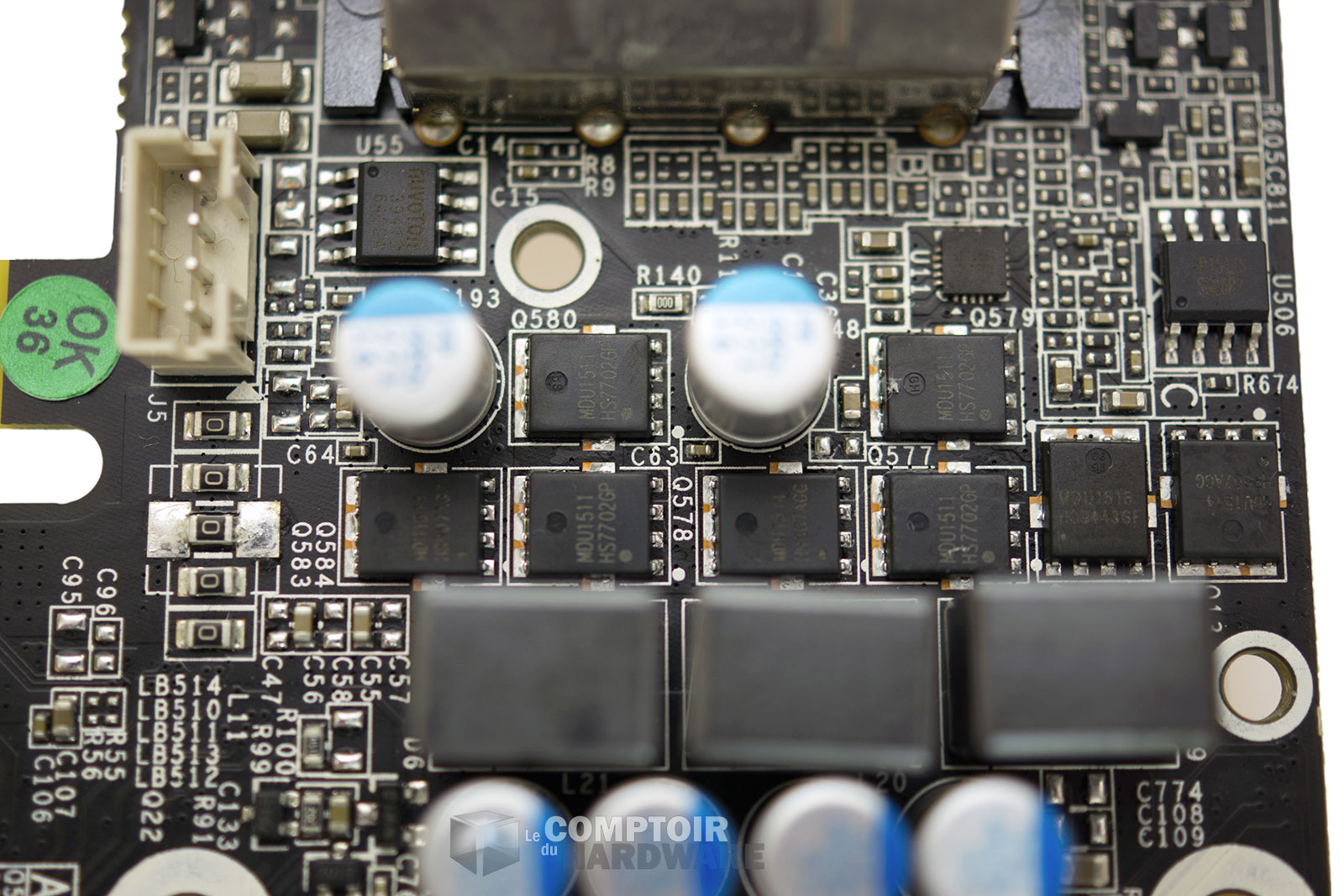

KFA² GTX 1050 OC LP : GPU et mémoire [cliquer pour agrandir]KFA² GTX 1050 OC LP : étage d'alimentation [cliquer pour agrandir]

GPU, GDDR5 et étage d'alimentation

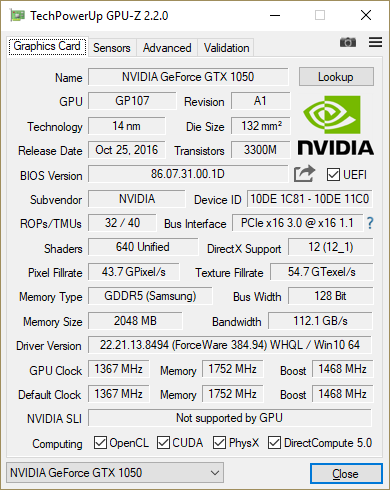

Poursuivons la description de notre carte au travers de GPU-Z : on retrouve donc le GP107 configuré avec 640 unités de calcul, 40 TMU activées. Du côté des fréquences, l'overclocking est plus que limité puisque KFA² n'a appliqué en définitive qu'un bin (13 MHz) de plus que les spécifications du caméléon pour une GTX 1050. Côté mémoire, retour aux valeurs standard, à savoir 4 Go adressés en 128-bit et cadencés à 1,75 GHz.



GPU-Z KFA² GTX 1050 OC LP : fréquences et caractéristiques

GPU-Z de la KFA² GTX 1050 OC LP

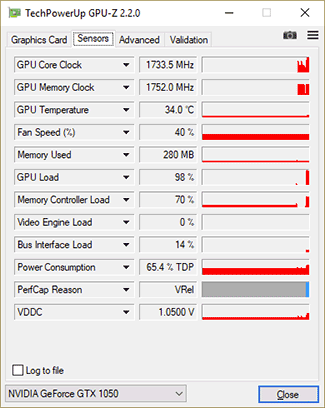

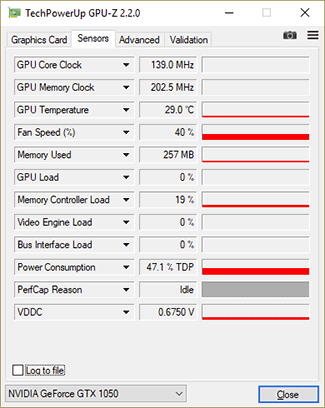

Au repos, la fréquence GPU se limite à 139 MHz, valeur par défaut des GeFORCE contemporaines. Pour la mémoire, on retrouve les traditionnels 202,5 MHz associés à la GDDR5 dans ce mode chez les verts. En charge 3D, le maximum que nous ayons pu noter est de 1733 MHz, soit bien plus que sa concurrente du jour. Toutefois, GPU Boost 3.0 oblige, cette dernière sera largement amputée en charge avec la montée en température et la limite de consommation. Nous vérifierons l'impact sur la fréquence de tout cela en page 15.



GPU-Z KFA² GTX 1050 OC LP : fréquences au reposGPU-Z KFA² GTX 1050 OC LP : fréquences Boost max.

Fréquences au repos et en charge



C'est tout pour cette 3ème carte, poursuivons page suivante avec le protocole de test.
