• GeFORCE GTX 950

Commençons par les caractéristiques d'une partie des cartes Mainstream et Performance de la "génération 28 nm" au sein du tableau suivant afin de positionner la GTX 950 :



CartesGPUFréquence GPU (MHz)Fréquence Mémoire (MHz)Unités de calculTMUROPTaille mémoire (Go)Bus mémoire (bits)Calcul SP (Gflops)Bande Passante (Go/s)
HD 7790 Bonaire 1000 1500 896 56 16 1 128 1792 96
HD 7850 Pitcairn 860 1200 1024 64 32 2 256 1761 154
HD 7870 Pitcairn 1000 1200 1280 80 32 2 256 2560 154
R7 260X Bonaire 1100 1625 896 56 16 2 128 1971 104
R9 270 Pitcairn 925 1400 1280 80 32 2 256 2368 179
R9 270X Pitcairn 1050 1400 1280 80 32 3 256 2688 179
R9 285 Tonga 918 1375 1792 112 32 2 256 3290 176
R7 360 Bonaire 1050 1625 768 48 16 2 128 1612 104
R7 370 Pitcairn 975 1400 1024 64 32 4 / 2 256 1997 179
R9 380 Tonga 970 1425 / 1375 1792 112 32 4 / 2 256 3476 182 / 176
GTX 650 GK107 1058 1250 384 32 16 2 / 1 128 813 80
GTX 650 Ti GK106 928 1350 768 64 16 2 / 1 128 1425 86
GTX 660 GK106 980 à 1033 (mini) 1502 960 80 24 2 192 1882 à 1983 144
GTX 660 Ti GK104 915 à 980 (mini) 1502 1344 112 24 2 192 2460 à 2634 144
GTX 750 GM107 1019 à 1084 (mini) 1250 512 32 16 1 128 1043 à 1110 80
GTX 750 Ti GM107 1019 à 1084 (mini) 1350 640 40 16 2 128 1304 à 1388 86
GTX 760 GK104 980 à 1033 (mini) 1502 1152 96 32 2 256 2258 à 2380 192
GTX 950 GM206 1024 à 1188 (mini) 1650 768 48 32 2 128 1573 à 1825 105
GTX 960 GM206 1126 à 1178 (mini) 1753 1024 64 32 2 128 2306 à 2413 112



Première remarque, c'est un joyeux foutoir au sein des gammes Mainstream (moyen de gamme), puisqu'on trouve au sein d'une même nomenclature des puces différentes. Ainsi, la GTX 650 utilise un GK107 alors que la 650 Ti s'appuie sur un GK106 castré. Ce n'est pas mieux de l'autre côté avec des puces renommées sur 3 générations puisque derrière les HD 7790, R7 260 et R7 360, se cache l'unique Bonaire. Bref de quoi s'y perdre largement. Concernant le GPU du jour alias GM206, nous invitons les curieux à consulter ce dossier.



Comme nous l'indiquions en débutant cet article, NVIDIA s'appuie pour la GTX 950 sur un GM206 amputé de 2 SMM. A cela s'ajoute une baisse de la fréquence de base conduisant à une chute de 32% de la puissance de calcul et du texturing.....hors boost. En effet, ce dernier est à contrario plus généreux que sur la GTX 960 de référence ce qui conduit à limiter les écarts précédents à 24% si la carte n'outrepasse pas son TDP (90W) ou la température de 80°C, ce qui sera très majoritairement le cas avec les modèles alternatifs des différents constructeurs. Pour rappel, cette valeur n'est pas figée et on trouvera bien souvent des boost plus généreux.



Du côté de la bande passante, NVIDIA n'a heureusement pas touché au déjà très modeste bus 128-bit, ce dernier est conservé en l'état (pas "d'artifices" à la GTX 970), toutefois, probablement dans le but de différencier un peu plus les 2 cartes, la mémoire passe de 1753 MHz à 1650 MHz soit une baisse d'un peu plus de 6% au niveau de la bande passante. Pour ce test, NVIDIA nous a fait parvenir une carte par le biais de MSI à savoir son modèle Gaming.





• MSI GTX 950 Gaming

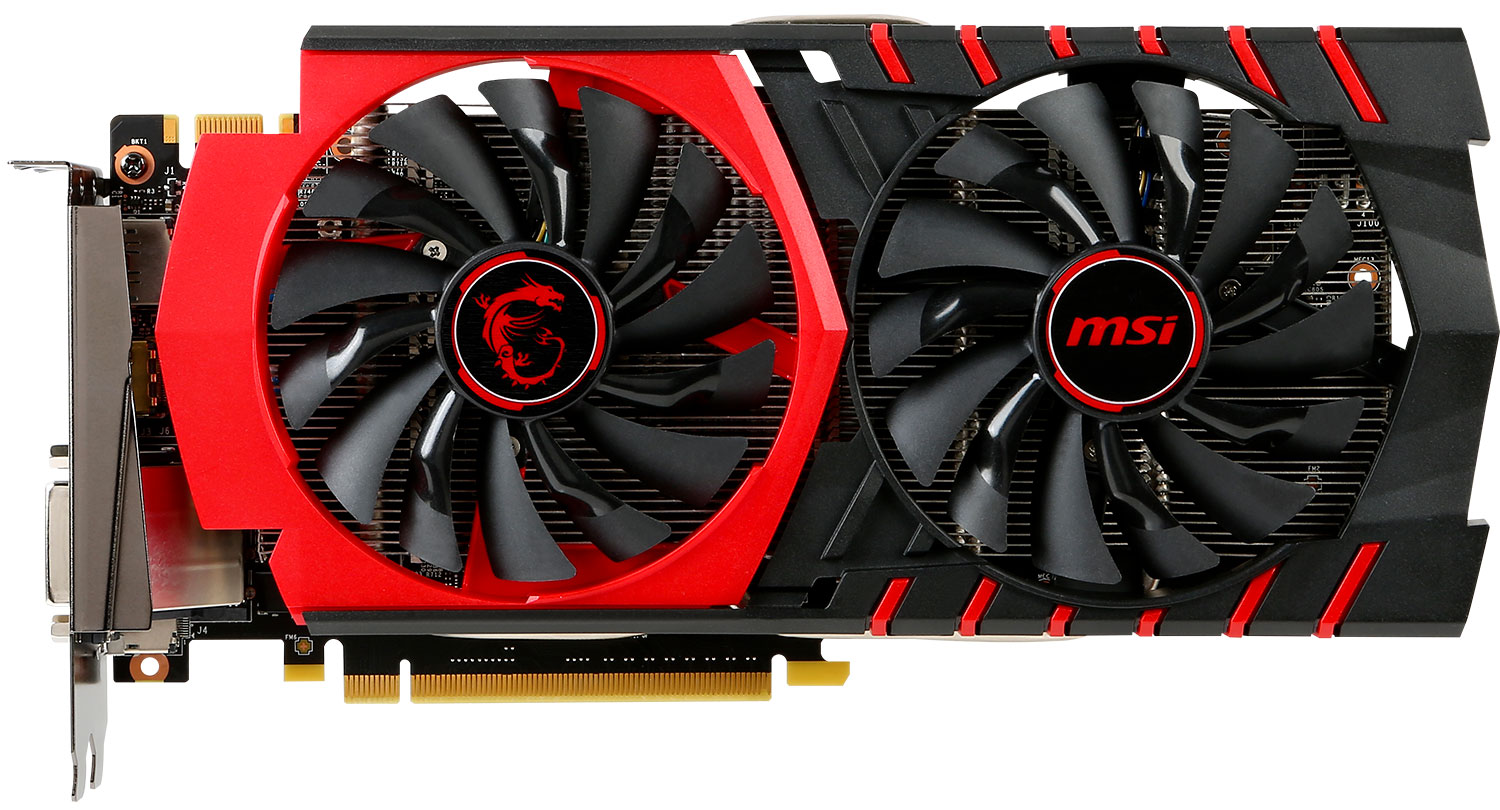

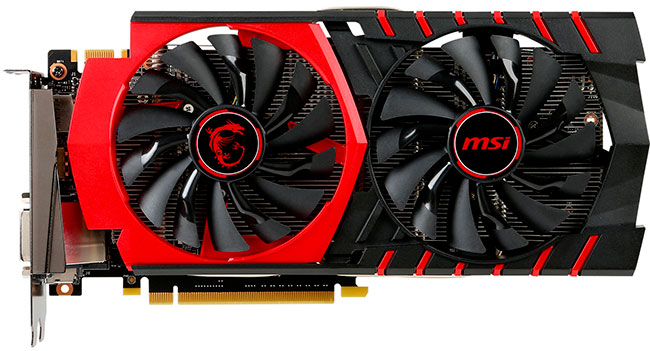

MSI GTX 950 Gaming [cliquer pour agrandir]

La MSI GTX 950 Gaming, on ne change pas une équipe qui gagne ! - Cliquer pour agrandir

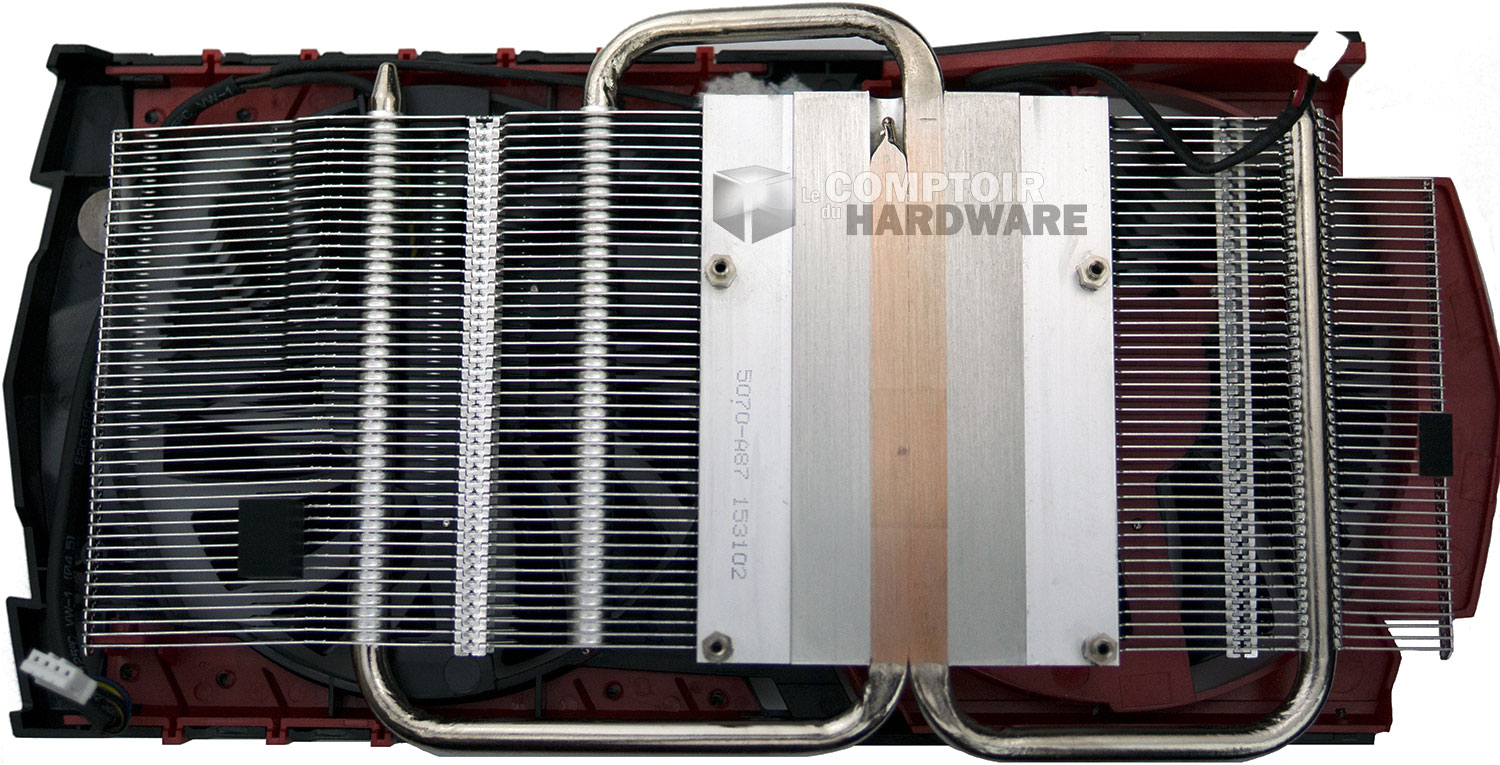

Il s'agit à l'instar des 960, 970, 980 et 980 Ti (ouf) Gaming du constructeur, d'un modèle utilisant le célèbre Twin Frozr V, qui ne dispose toutefois que de 2 caloducs, contre 3 dans sa version "960". Ces derniers sont, en guise de consolation, "Direct Touch", donc en contact direct avec le GPU (pas de plaque métallique servant de surface de contact entre les deux). MSI a de plus orienté le GPU à 90 degrés sur le PCB afin de recouvrir intégralement ce dernier par les 2 heatpipes. Ce qui ne change pas par contre, ce sont les 2 ventilateurs axiaux de 10 cm qui ont toujours la faculté de s'arrêter intégralement lorsque la température du GPU est inférieure à 62°C (ou celle de l'étage d'alimentation inférieure à un seuil que nous ne connaissons pas). Enfin, la présence d'un connecteur SLi permet de coupler deux GTX 950 entre-elles, ce qui n'était pas le cas des 750.



radiateur MSI GTX 950 Gaming [cliquer pour agrandir]MSI GTX 950 Gaming nue [cliquer pour agrandir]

MSI GTX 950 Gaming, refroidisseur et PCB - Cliquer pour agrandir

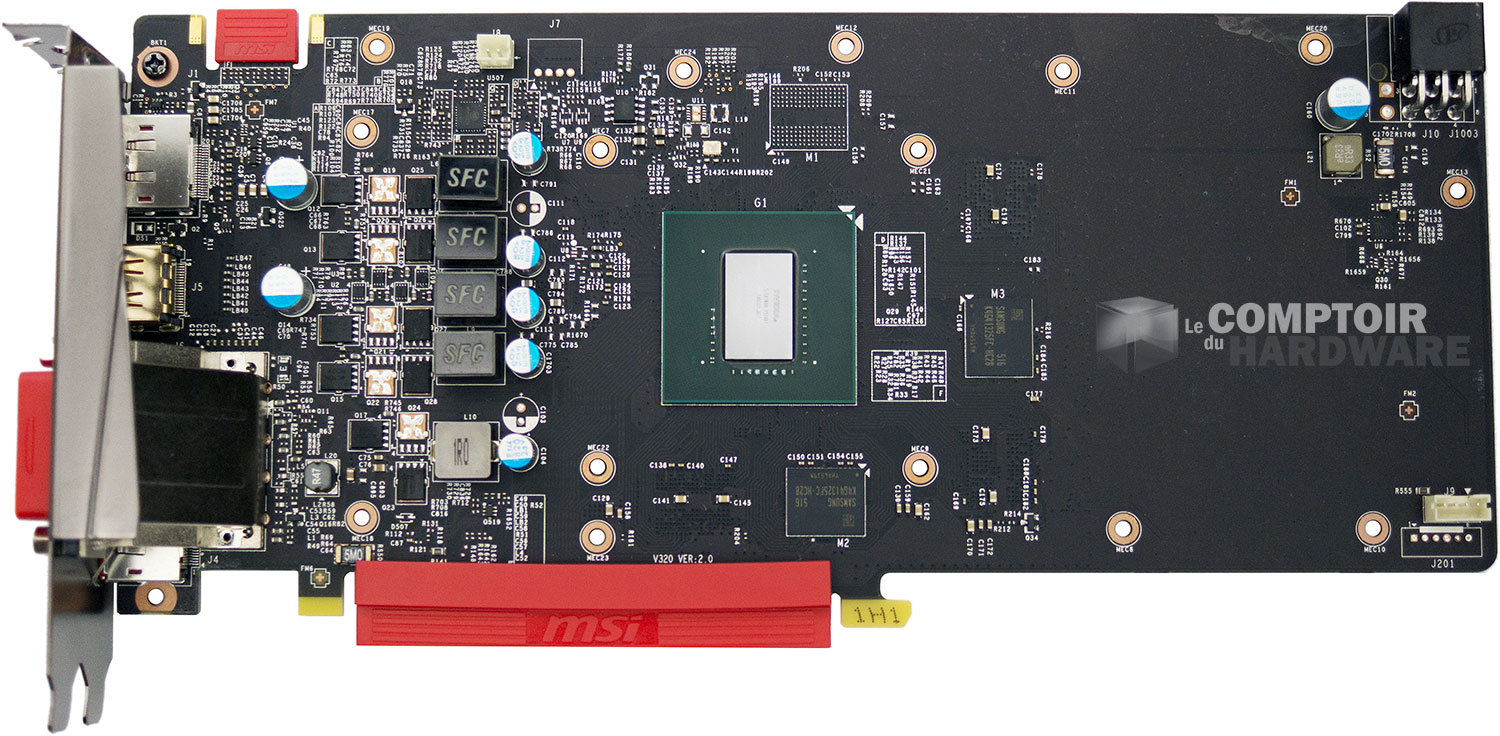

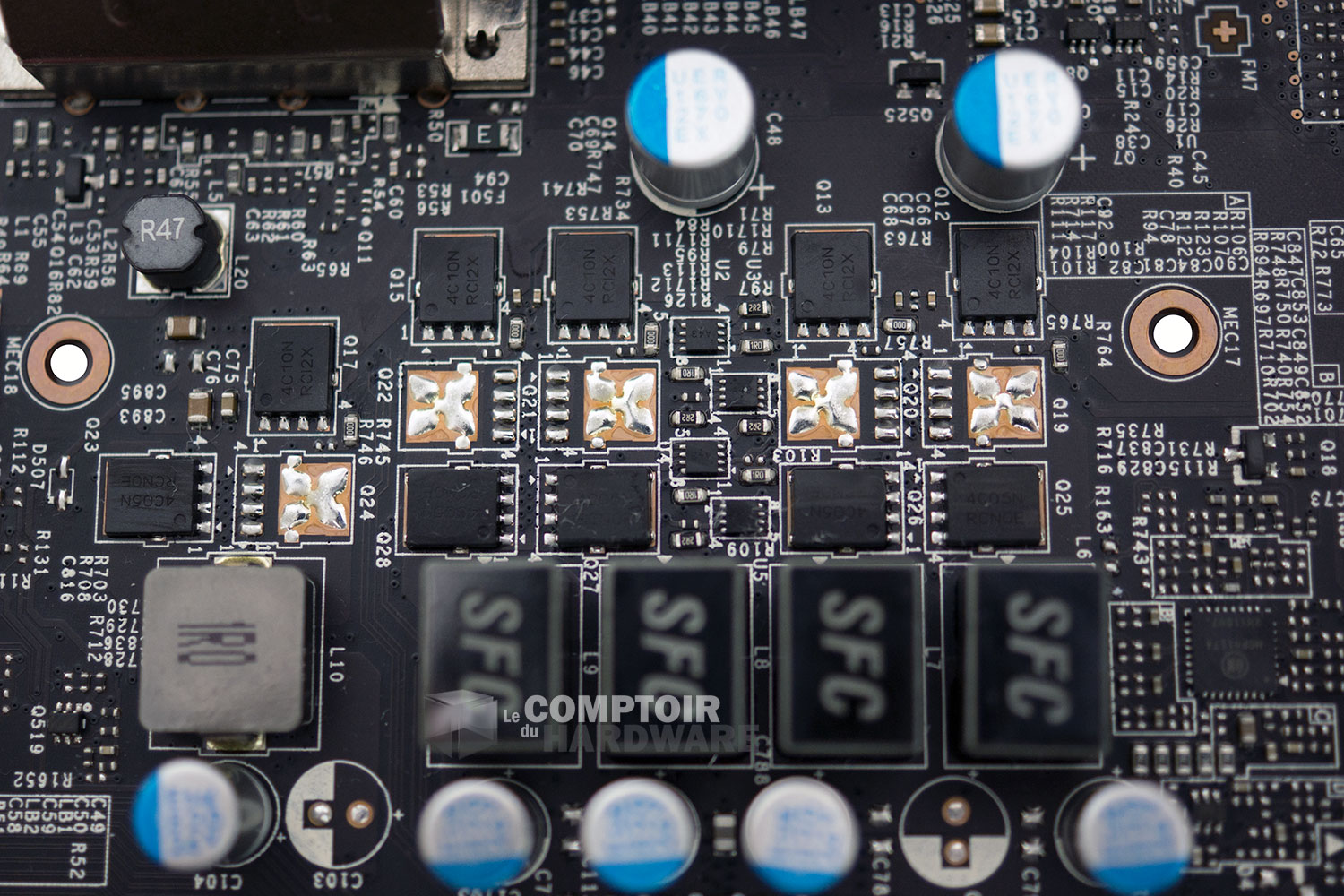

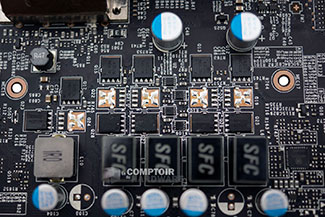

La carte mesure près de 27 cm du fait de la taille de son refroidisseur. Notons que si le PCB atteint tout de même 25 cm, une zone en bout de ce dernier et mesurant près de 8 cm, est dénuée de tout composant. Elle semble présente uniquement pour "l'adapter" à la longueur du refroidisseur et éviter l'effet "porte-à-faux" de la Fury Tri-X de Sapphire par exemple... Nous aurions préféré un Frozr disposant d'un seul ventilateur et un PCB plus court afin de réduire l'encombrement plutôt que l'inverse. Enfin, l'étage d'alimentation se compose de 4 phases pour le GPU plus une cinquième dédiée à la mémoire, toutes positionnées derrière l'équerre de fixation. Enfin, un petit radiateur en aluminium peint en noir (retiré pour les clichés) assure le refroidissement des composants sensibles.

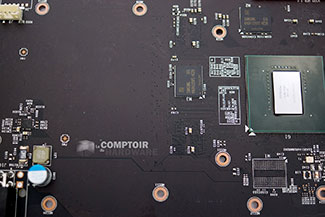

PCB MSI GTX 950 Gaming [cliquer pour agrandir]Etage d'alimentation MSI GTX 950 Gaming [cliquer pour agrandir]

MSI GTX 950 Gaming, PCB et étage d'alimentation - Cliquer pour agrandir

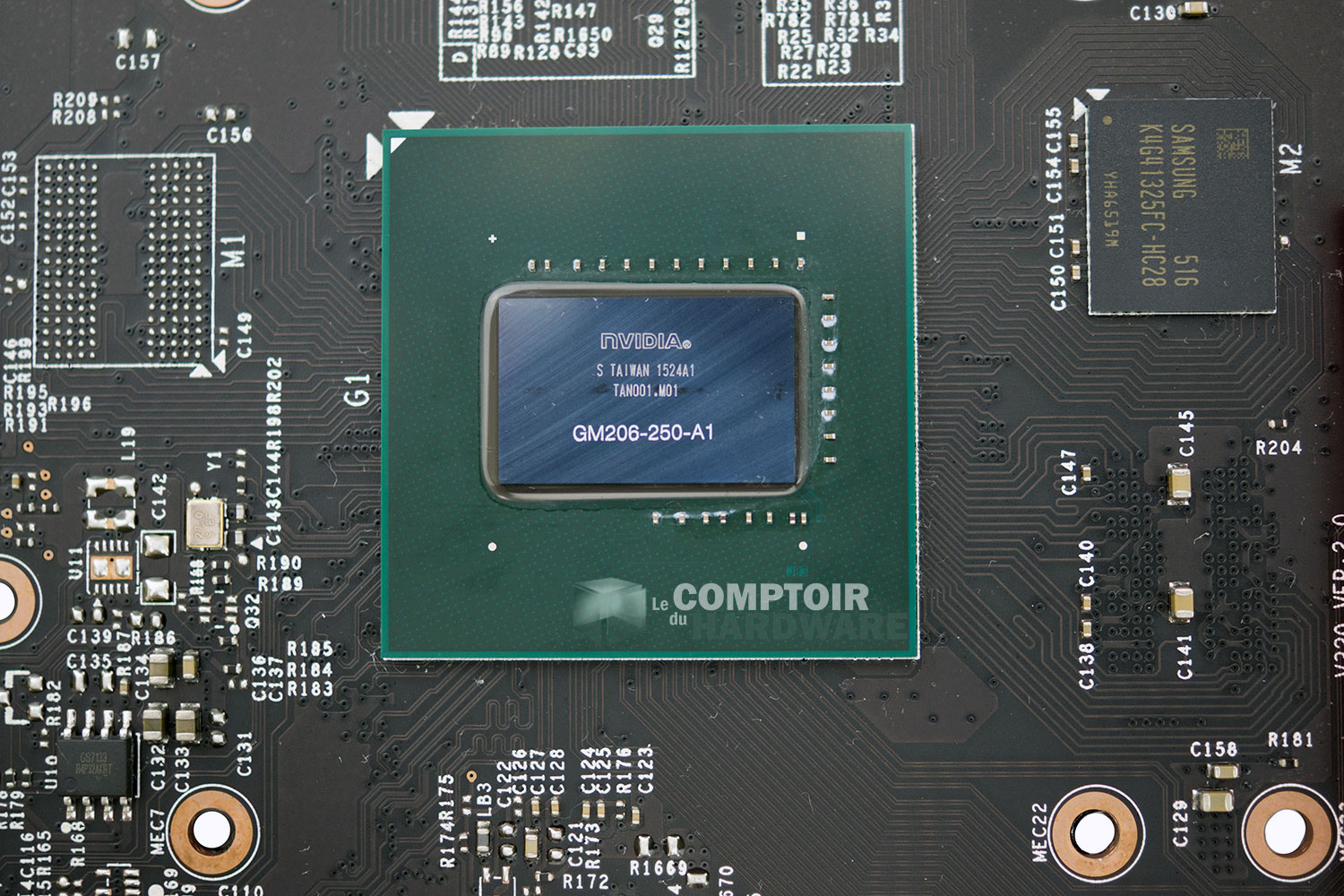

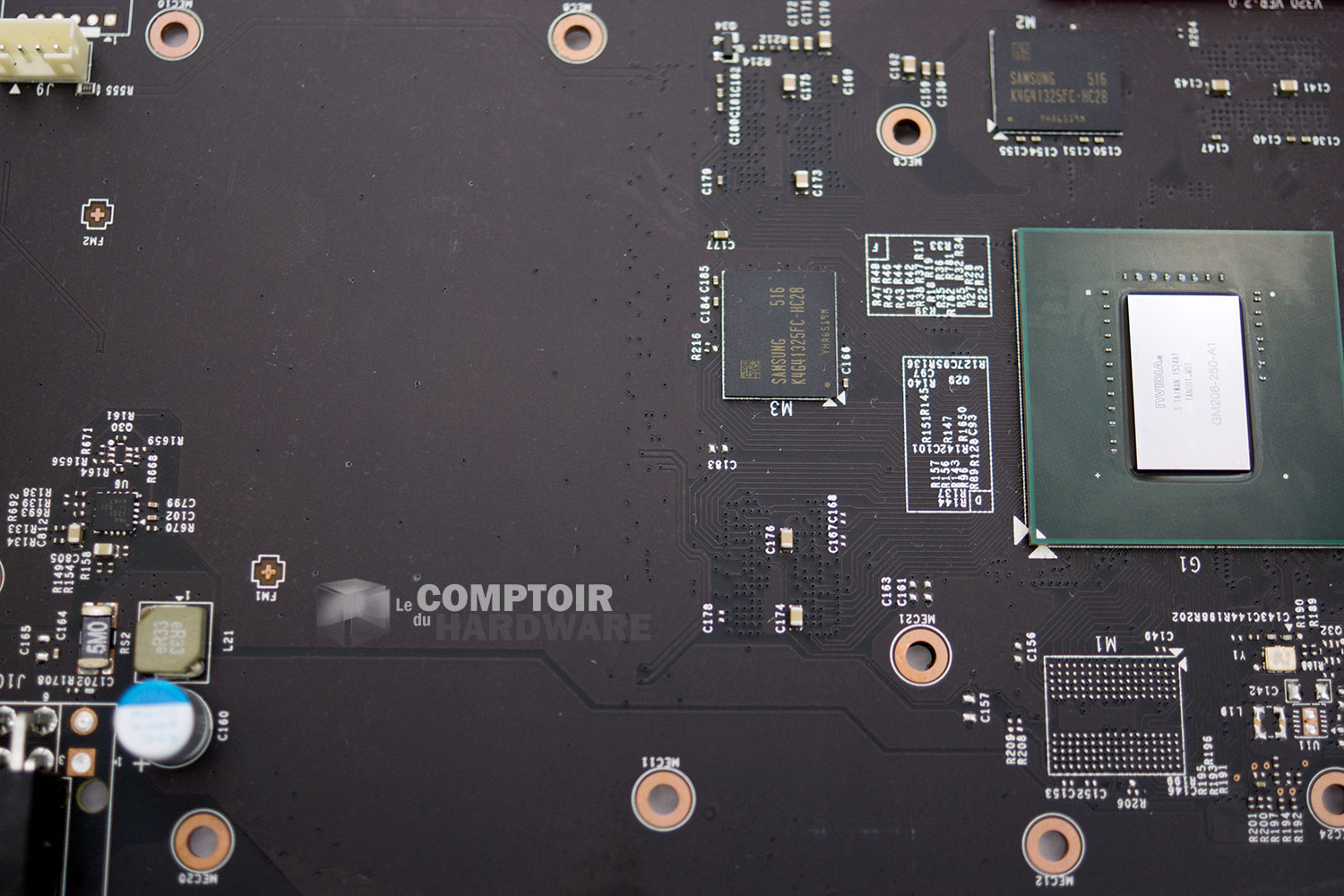

Au centre du PCB, trône bien entendu le GM206 avec sa forme rectangulaire caractéristique, ici en version 250 sur la GTX 950. A côté, on retrouve 2 puces GDDR5 de 512 Mo certifiées à 1750 MHz, les 2 autres se trouvant sur la face arrière à l'instar de la 960 Gaming du constructeur. Aucun refroidisseur n'est prévu pour ces 4 chips, toutefois leur fréquence de fonctionnement est inférieure à leur certification. Cela tend bien à démontrer que la baisse de 100 MHz au niveau de la mémoire n'est que "stratégique" afin de différencier davantage GTX 960 et 950.



GM206 et GDDR5 [cliquer pour agrandir]

GM206 et GDDR5 de la MSI GTX 950 Gaming - Cliquer pour agrandir

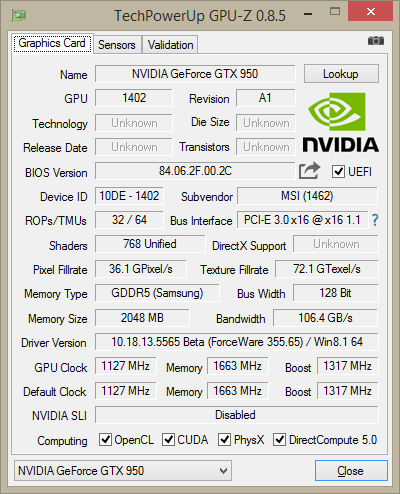

Continuons la description de notre carte au travers de GPU-Z : la puce est toujours en révision A1, elle ne dispose que de 768 unités de calcul activées sur les 1024 qu'elle comprend, les TMU passent à 48 même si la valeur est incorrectement reportée par GPU-Z dans sa version 0.8.5. Les 2 Go de GDDR5 sont bien adressés en 128-bit et MSI leur a accordé un petit overclocking de 13 MHz (1% <), ça ne rigole pas ! Le constructeur a par contre été beaucoup plus généreux avec la fréquence GPU qui est portée à 1127 MHz (+103 MHz), quant au Boost minimum, il est de 1317 MHz (1188 MHz par défaut) soit un gain de près de 11%.



GPU-Z MSI GTX 950 Gaming

GPU-Z MSI GTX 950 Gaming, caractéristiques et fréquences

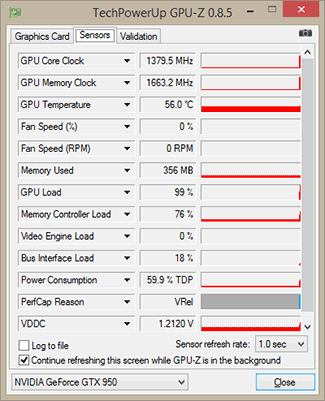

Au repos, la fréquence GPU est celle par défaut des GeFORCE, à savoir 135 MHz pour le GPU, la mémoire se stabilise elle à 202 MHz comme sa grande soeur. En charge, le Boost maximum atteint en réalité près de 1380 MHz soit 16% gagnés par rapport à la fréquence Boost minimale d'une GTX 950.



fréquences au repos MSI GTX 950 Gamingfréquences max. en charge MSI GTX 950 Gaming

MSI GTX 950 Gaming, fréquences au repos et en boost max



C'est tout pour la 950 Gaming de MSI, voyons page suivante le protocole de test.
