• Présentation



In Win H-Frame 2.0 [cliquer pour agrandir]In Win H-Frame 2.0 [cliquer pour agrandir]

Le IN Win  H-Frame 2.0



In Win H-Frame 2.0
Couleur Noir et ambre
Famille Grande tour
Dimensions 597 x 271 x 582 (HxLxP en mm)
Poids 19 kg
Matériaux Aluminium et verre trempé
Formats de carte Du E-ATX au Micro ATX
Baies 5,25" 0
Baies 3,5" Jusqu'à 6
Baies 2,5" Jusqu'à 6
Restrictions

CPU: 185 mm

GPU : 330 mm

PSU : 210 mm

Connectique en façade 1xUSB 3.1 Type C, 3xUSB 3.0 + 2xUSB 2.0 + HD Audio
Ventilation

Boîtier livré sans ventilation

Prix officiel

Cher sa mère !

Nous évoquons rarement l'emballage des modèles que nous testons (sauf cas particulier), mais là il doit s'agir du plus gros carton que nous ayons réceptionné. Près de 26kg sur la balance, un épais rembourrage de protection, et dessous le précieux enveloppé dans une housse noire. On déballe l'engin qui, il faut le dire, est aussi impressionnant que son carton : 597mm de hauteur, 271mm de largeur et 582mm de profondeur pour un poids de 19kg et... 120gr.



Le logo illuminé du H-Frame 2.0 [cliquer pour agrandir]

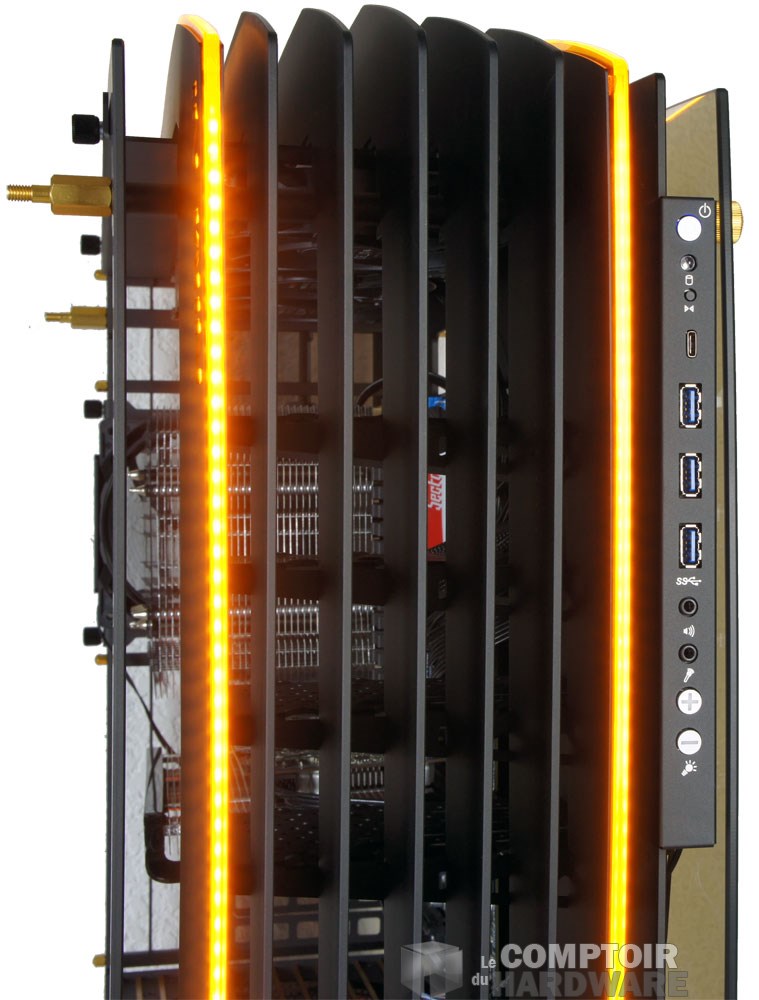

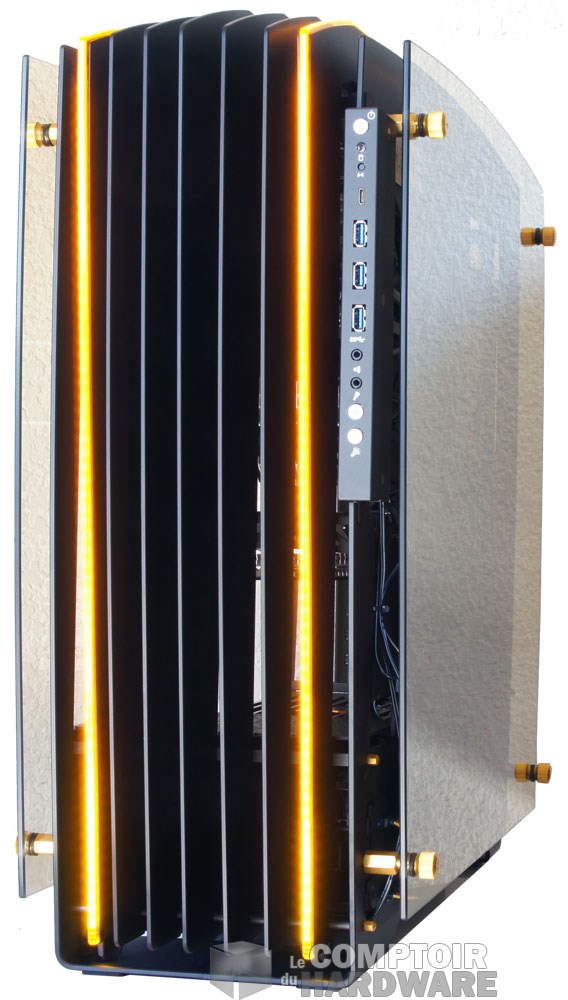

Nous retrouvons le principe du H-Frame ici avec son empilement de plaques d'aluminium, neuf tranches exactement, le tout calé entre deux plaques de verre trempé. Les deux lamelles ambrées sont en fait serties de DEL ambre/orange pour le style. Le front panel est situé sur la partie droite. Il se compose des boutons de mise sous tension, d'un port USB 3.1 type C, trois ports USB 3.0, les E/S audio HD et les touches de réglages d'intensité de la lumière. L'éclairage extérieur est réglable sur six niveaux, allant de 0% d'intensité (éteint quoi...) à 100%, par palier de 20%.

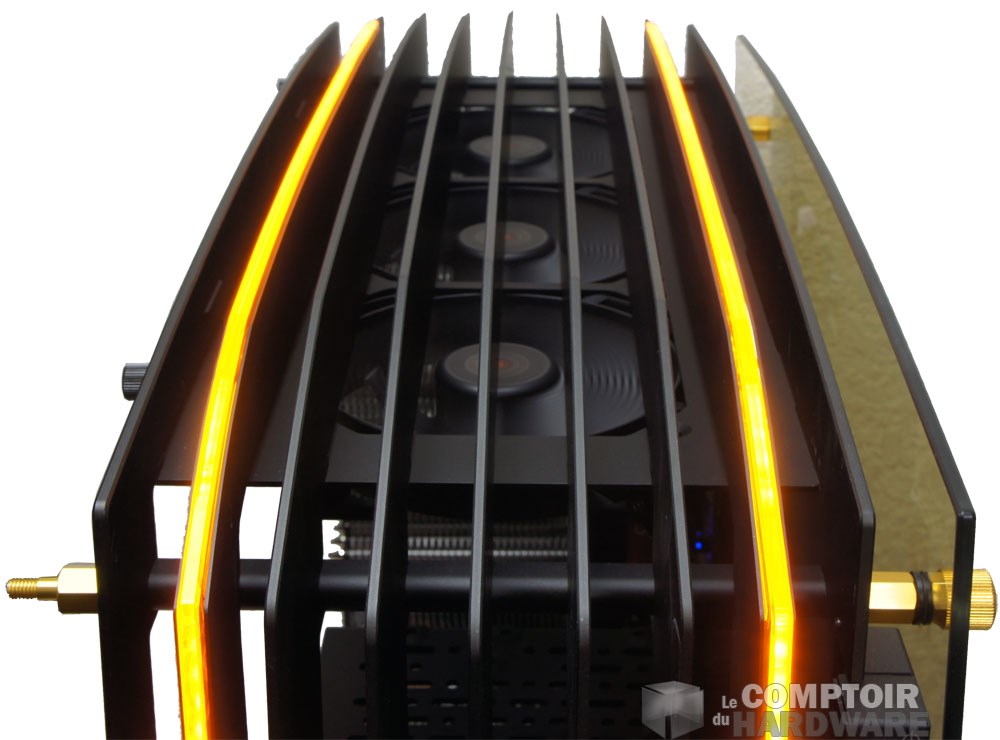

Le dessus du châssis [cliquer pour agrandir]H-Frame 2.0 - connectique déportée [cliquer pour agrandir]



Le dessus du boîtier et sa connectique déportée

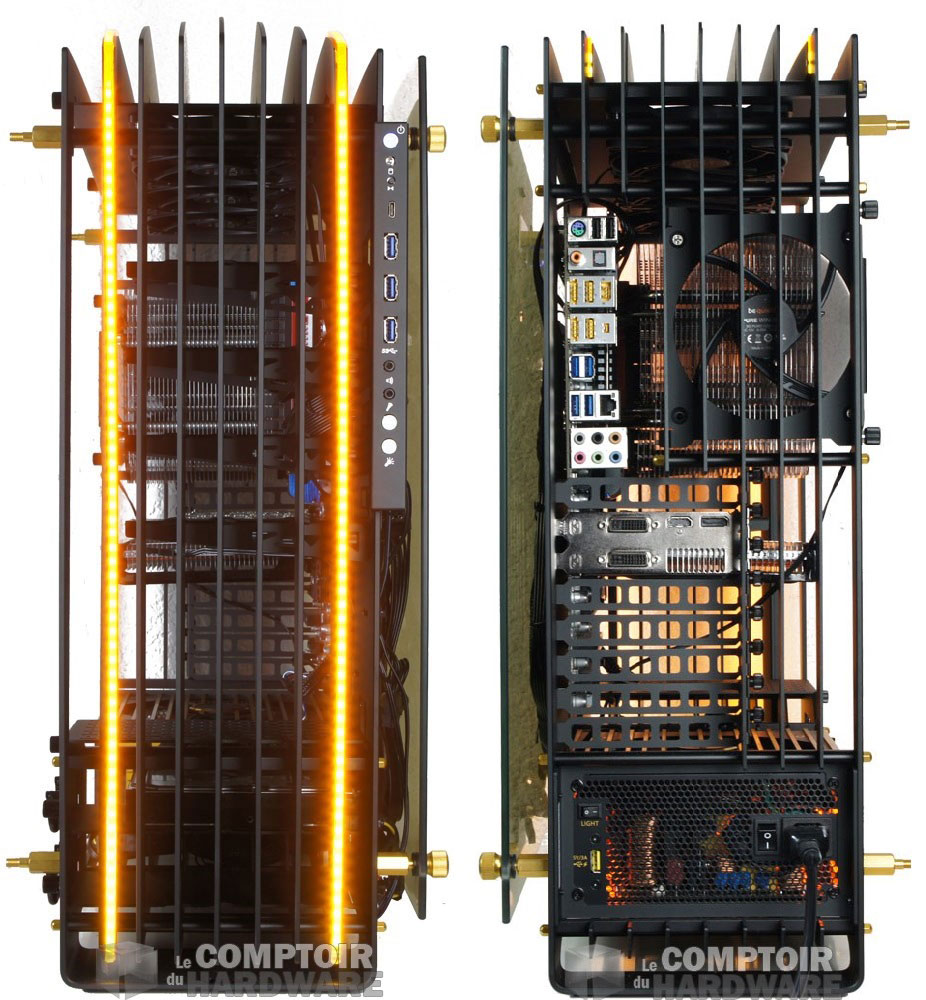

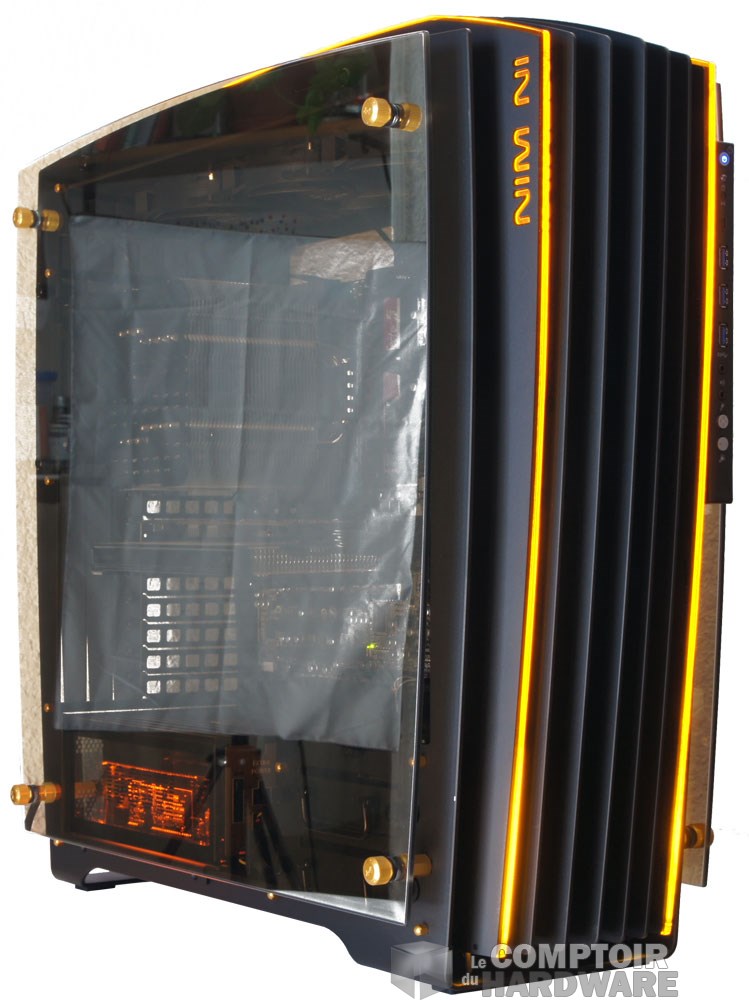

La façade et l'arrière du H-Frame 2.0 [cliquer pour agrandir]De chaque côté du boîtier, nous trouvons des plaques de verre au traitement un peu particulier. En effet, le verre fumé propose une finition miroir sans être complètement opaque. Nous pouvons nous voir sur la paroi tout en voyant au travers, vous saisissez ? L'effet est difficile à reproduire en photo, mais il est de toute beauté.



À l'arrière, toujours des lamelles d'aluminium, mais aussi les slots d'extension au nombre de huit. L’emplacement du bloc d'alimentation est en position basse sur ce modèle et nous pouvons découvrir un premier emplacement pour un ventilateur de 120mm. Tandis que sur le dessus, une grille alvéolée protège anecdotiquement trois emplacements de 120mm supplémentaire.



En fouillant le carton, nous trouvons deux autres paquets contenant un bloc d'alimentation Signature series et tous ces accessoires. Oui, le H-Frame 2.0 est livré avec son alimentation assortie. Il s'agit d'une édition spéciale noir et or, avec une finition qui rappelle celle du boîtier.

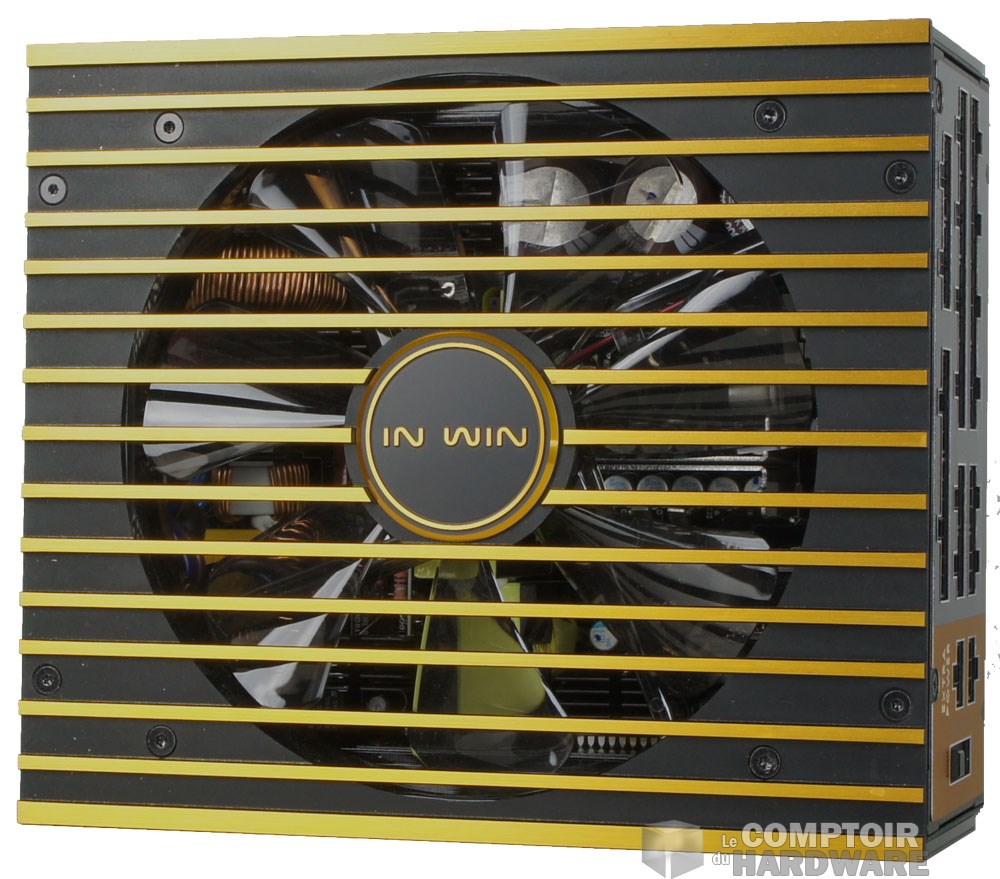

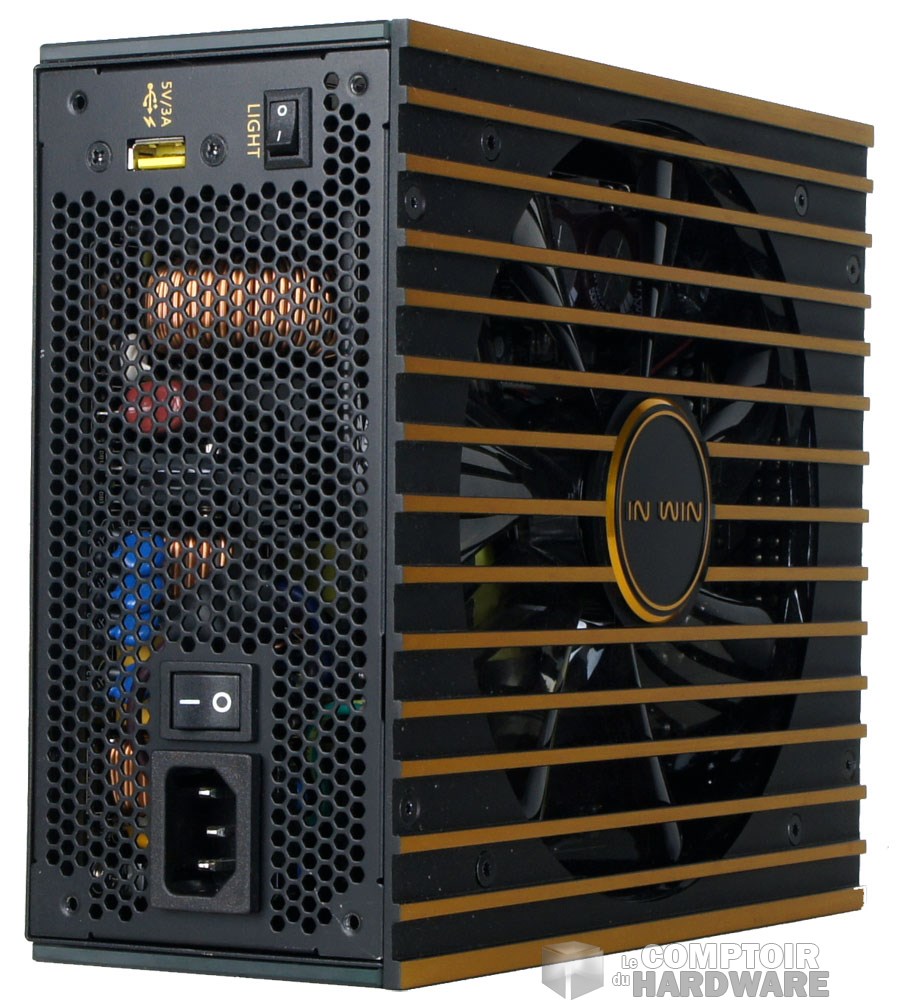

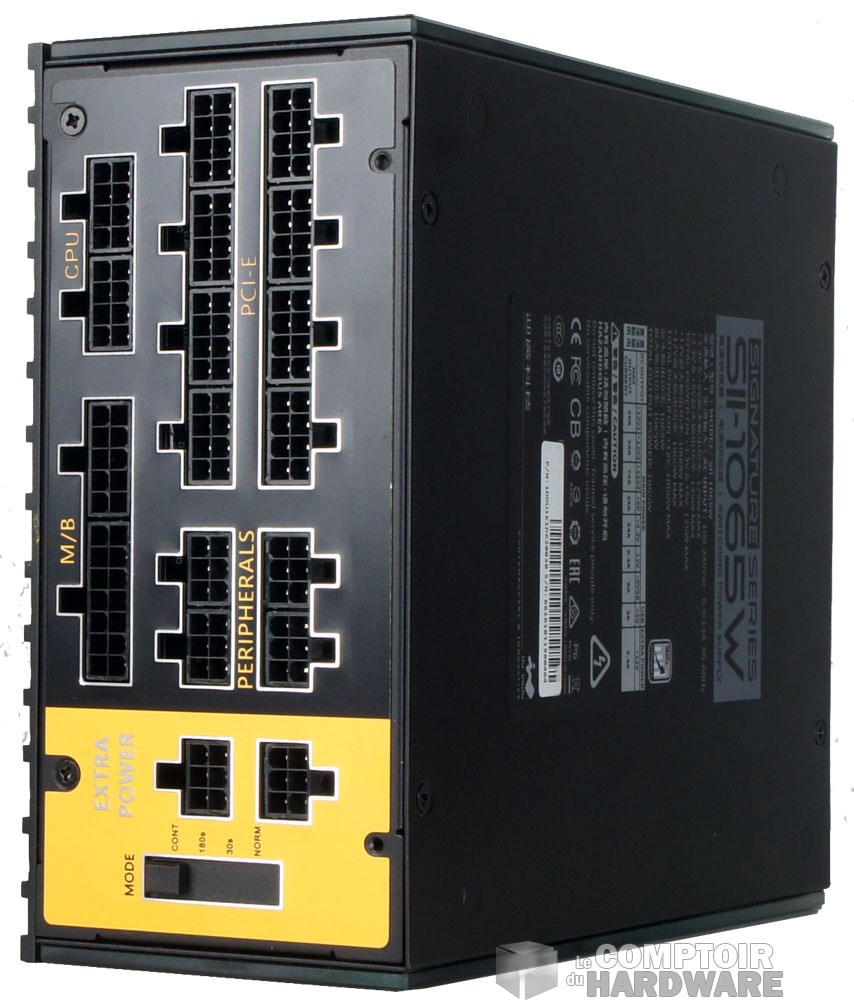

La connectique externe de la SII-1065W [cliquer pour agrandir]Le gros ventilateur de 165mm [cliquer pour agrandir]Câblage et ventilation intélligente [cliquer pour agrandir]

Le bloc SII-1065W livré avec le H-Frame 2.0



Nous avons donc une SII-1065W dans le bundle. Ce bloc aux parois transparentes (à effet miroir toujours) est entièrement modulaire. Il propose une option d'aération qui continuera d'évacuer l'air chaud du PC lorsque celui-ci est éteint. Il suffit d'alimenter vos ventilateurs via les connecteurs de la partie Extra Power (signalé en dorée sur le bloc). Choisissez le mode qui vous conviendra ensuite parmi les quatre disponibles : continue (la ventilation tournera en permanence après extinction), durant 180s, 30s ou en mode normal (tout se coupe à l'extinction). En plus de cela, vous trouverez à l'arrière de quoi allumer ou éteindre l'éclairage intégré au bloc et un port USB de 3A dédié au chargement de vos mobiles et tablettes. En bref, c'est un modèle haut de gamme, certifié 80PLUS platinium, qui est livré avec le H-Frame 2.0.

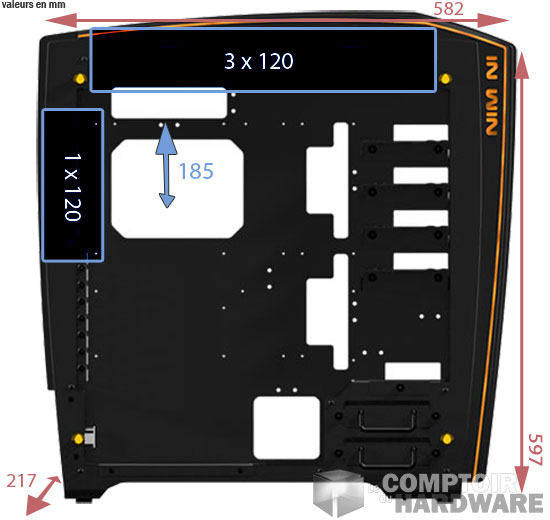

H-Frame 2.0 - Dimensions



Petit tour chez Alain

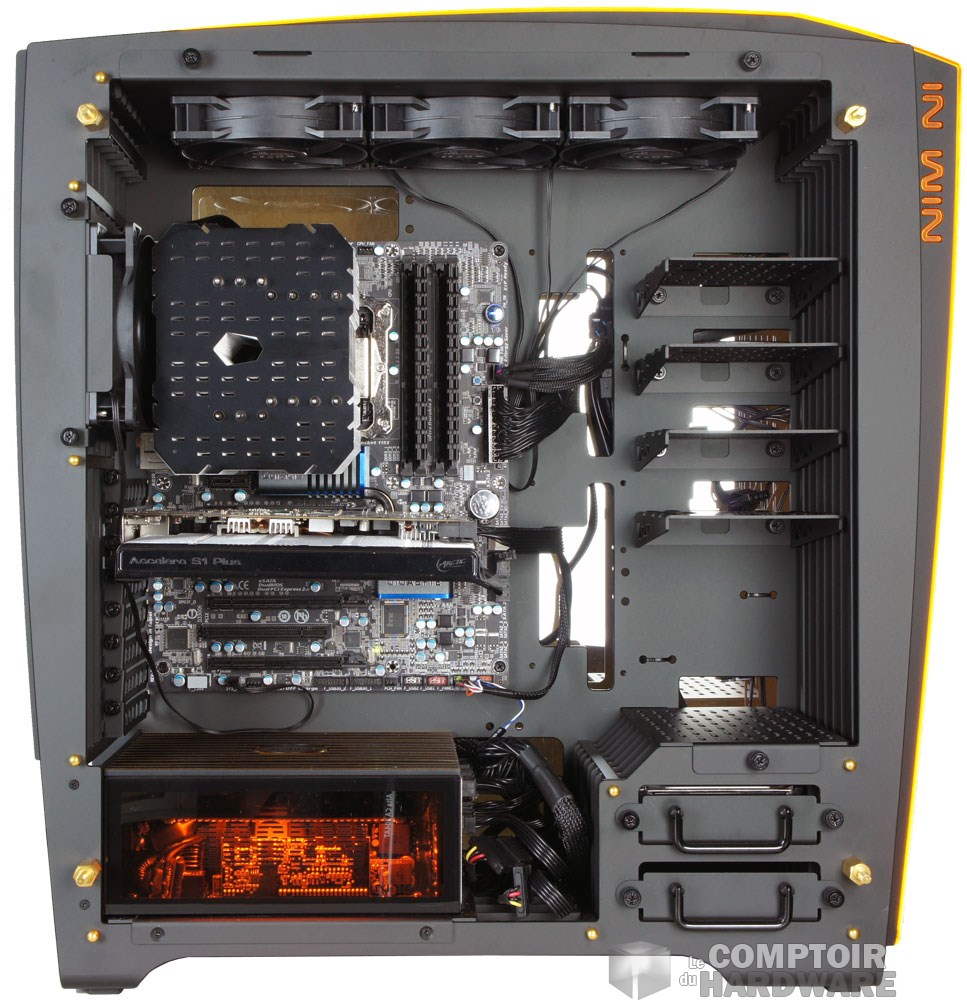

Côté carte mère - H-Frame 2.0 [cliquer pour agrandir]Côté carte mère - H-Frame 2.0 [cliquer pour agrandir]

L'intérieur



Pour retirer les plaques de verre, nous devons nous défaire de quatre vis à main massives, portant le logo de la marque. On y voit ensuite mieux, bien que l'intérieur soit visible au travers des panneaux.



L'intérieur est agencé comme n'importe quel boîtier. Nous avons la partie dédiée au stockage sur la droite. Dépourvu de baies externes de 5.25", le H-Frame 2.0 propose à la place six emplacements pour disques durs, compatibles 3.5"/2.5". Quatre supports sont suspendus sur le plateau, alors que les deux derniers sont enfermés dans la cage placée dans le fond. Nous avons deux tiroirs dans cette cage qui est équipée de connecteurs EZ-Swap. Sur la cage, nous trouvons un support amovible pour installer la pompe de votre watercooling.

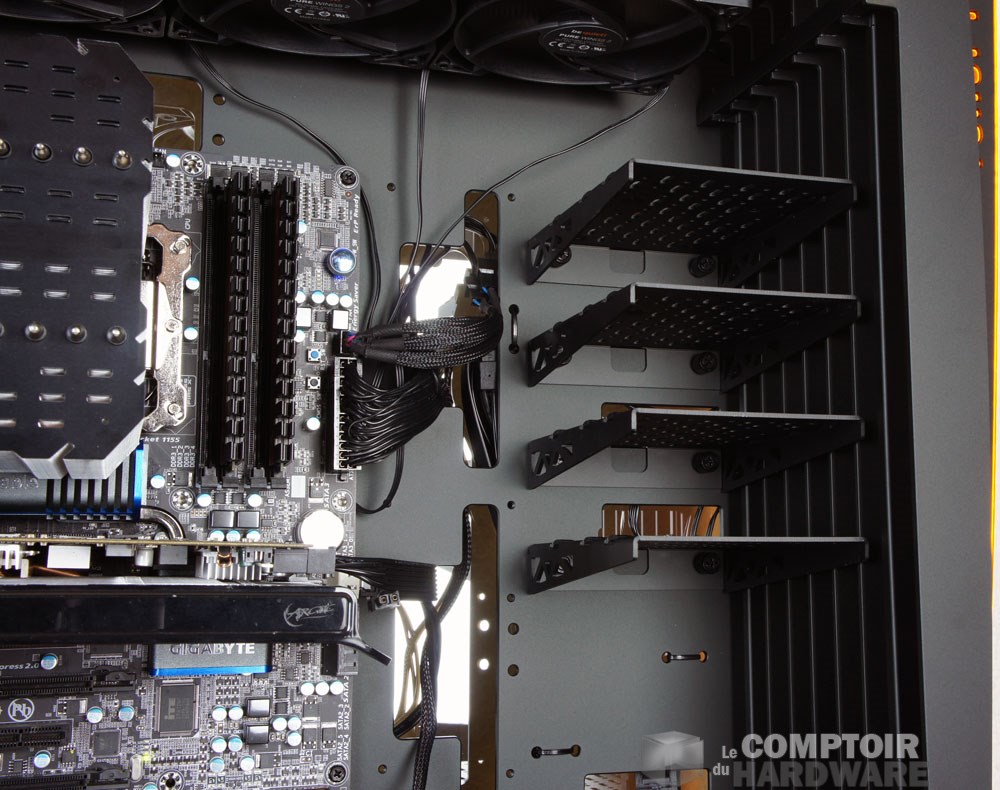

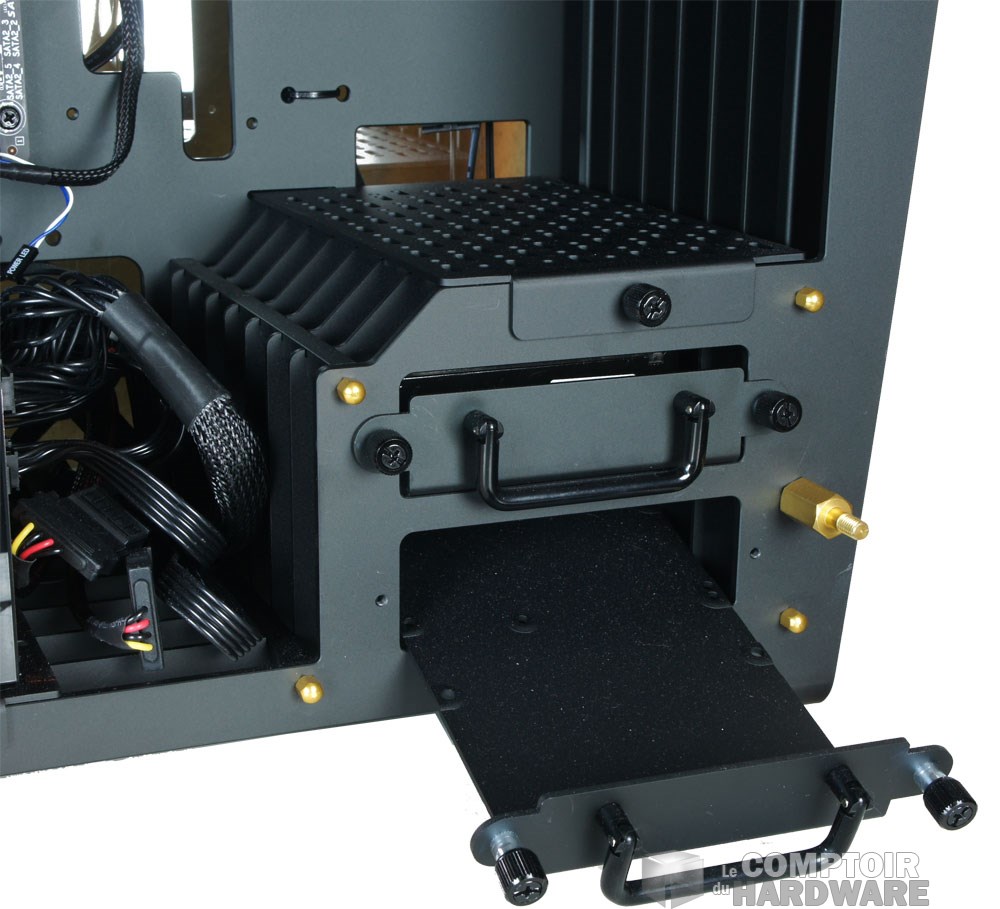

La cage hot-swap - H-Frame 2.0 [cliquer pour agrandir]Les supports de disques durs - H-Frame 2.0 [cliquer pour agrandir]

La partie stockage dans le H-Frame 2.0



Dans le fond, nous trouvons l'emplacement du bloc d'alim - occupé ici par celui livré avec le boîtier - équipé de longs patins antivibrations. Nous remontons ensuite vers le premier emplacement de 120mm placé sur l'arrière. Le ventilateur est installé sur un support extractible qui facilite la mise en place d'une part, la maintenance et le remplacement d'autre part. On aime.

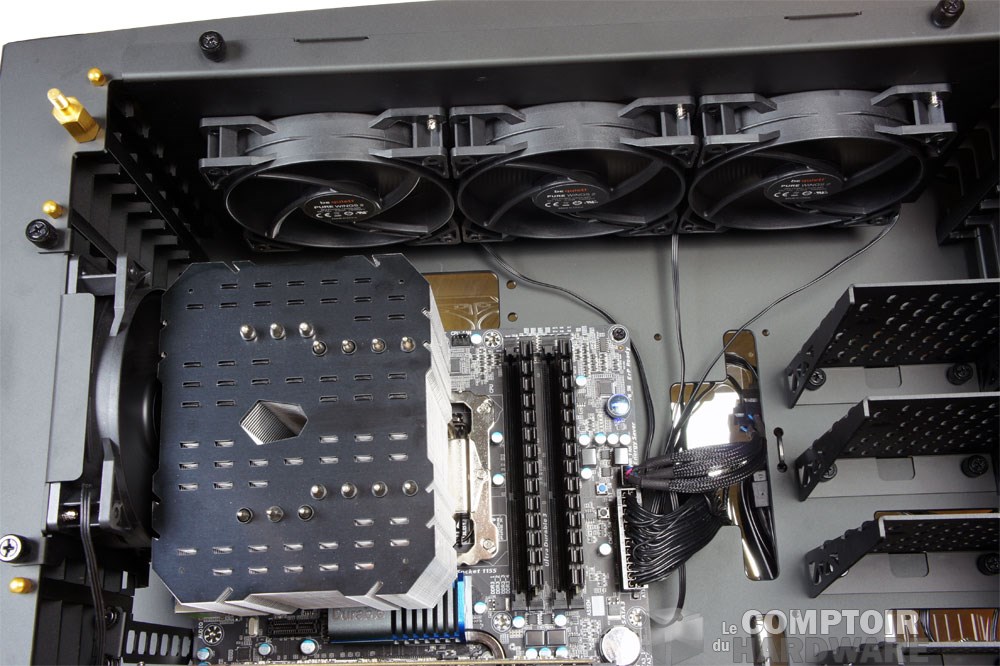

Les supports de ventilation en place - H-Frame 2.0 [cliquer pour agrandir]

La ventilation dans les H-Frame 2.0



Plus haut, le support triple extractible lui aussi. Le plateau de la carte mère est pourvu d'une large découpe qui permet la dépose et le remontage du ventirad. Plusieurs ouvertures sont disponibles pour l'agencement des câbles, mais ne sont pas protégées.

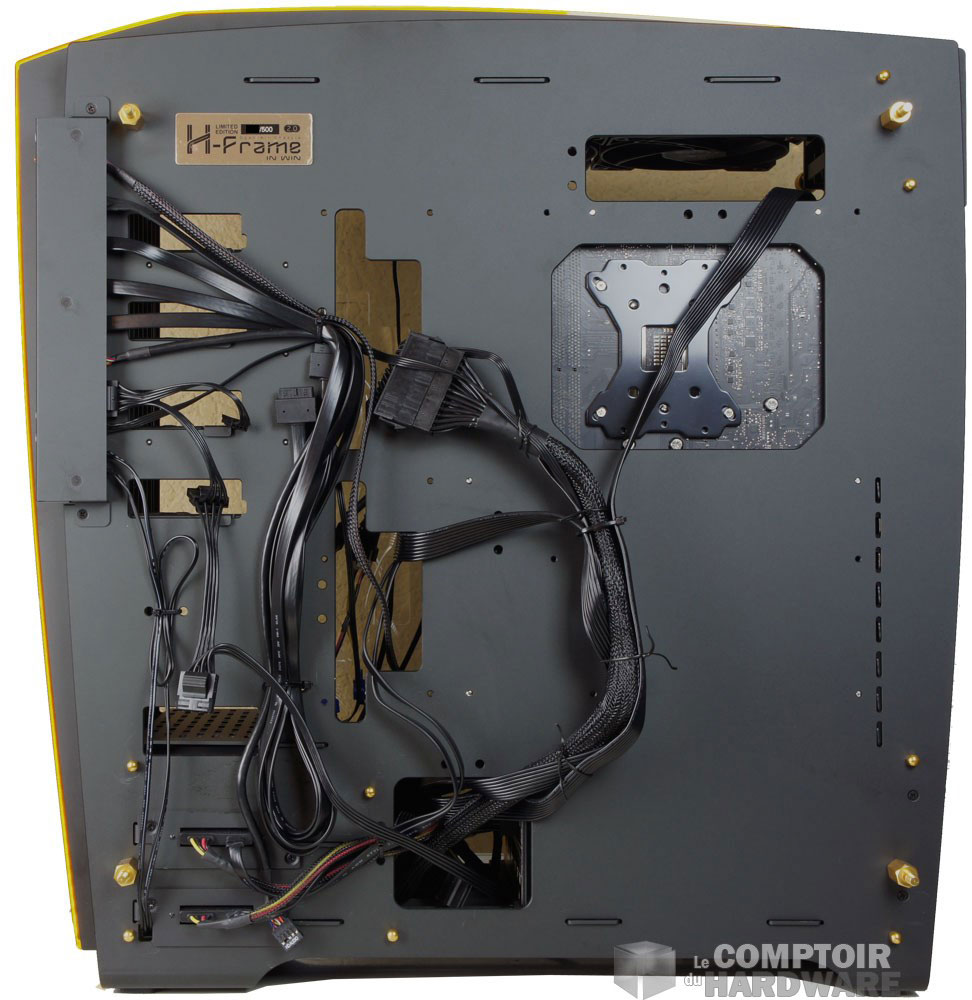

Derrière le plateau nous apercevons le câblage des connecteurs EZ-Swap et la présence d'une rallonge ATX 24 broches qui permet d'alimenter en partie la façade. Il faudra connecter un Molex pour faire fonctionner l'éclairage du boîtier. Le rangement sur cette face se fera à l'aide des Serflex livrés. Il n'y a pas d'anneaux, donc ce sera plus délicat. Le panneau qui referme ce côté étant en verre, il faudra bien soigner la chose si vous êtes maniaque.

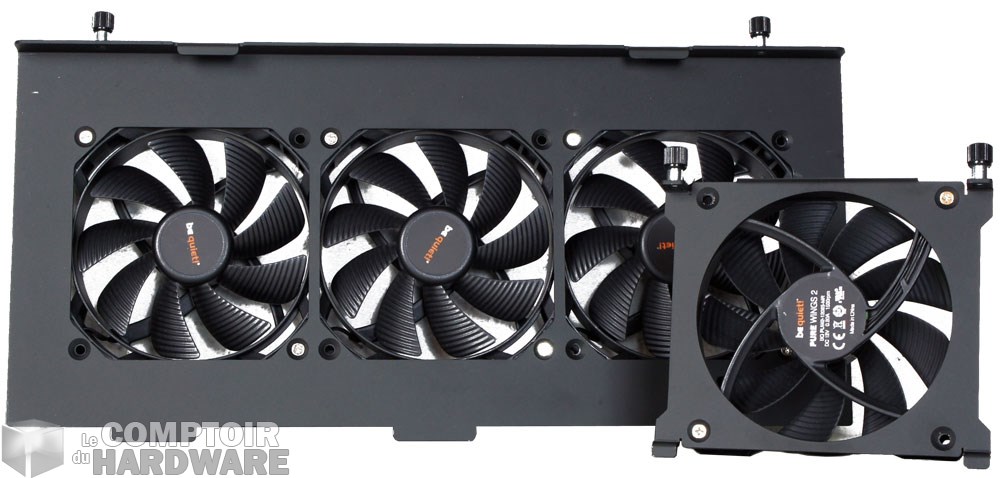

Les supports de ventilation du H-Frame 2.0 [cliquer pour agrandir]

Les deux supports avec les Pure Wings 2



Il y a beaucoup de place pour circuler autour des éléments côté carte mère, ce qui facilite grandement l'installation. Le montage se fait sans trop de contraintes puisque nous disposons de plus de 220mm pour l'alimentation, 330mm pour le ou les GPU et 185mm pour le ventirad. Nous devrons par contre user du tournevis pour la mise en oeuvre. Avec le travail réalisé dans le design, nous aurions aimé voir quelques systèmes de fixation sans outils ou plus d'innovations dans ce boîtier. Mais le look d'enfer qu'a réalisé In Win pardonne ce manque de facilités.



La finition est remarquable, l'assemblage ne souffre d'aucun problème particulier. Nous noterons simplement la tendance qu'a le boîtier à garder les traces de doigts, que ce soit sur le châssis ou sur les panneaux vitrés. Le revêtement raye également facilement, mais fort heureusement qu'en surface; un coup de chiffon et tout disparait ! Allez, maintenant que vous savez presque tout, on installe quatre Pure Wings 2 120mm de chez bequiet! et on va faire chauffer la bête. On parlera du tarif et de la disponibilité à la fin de ce dossier, histoire de vous ménager.
